đ Beschreibung der Röhre: 274B
| Name | 274B |
| Vergleichsname | CV684 |
| Heizspannung (Volt) | 5 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 05.06.2018 18:14:40 |
đ Beschreibung der Systeme fĂŒr die Röhre: 274B
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 2, 8 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 274B
Bildquelle: Western Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 274B
Datenblatt 274A Western Electric.pdf (298 kB)
Datenblatt 274B Western Electric.pdf (2308 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 274B

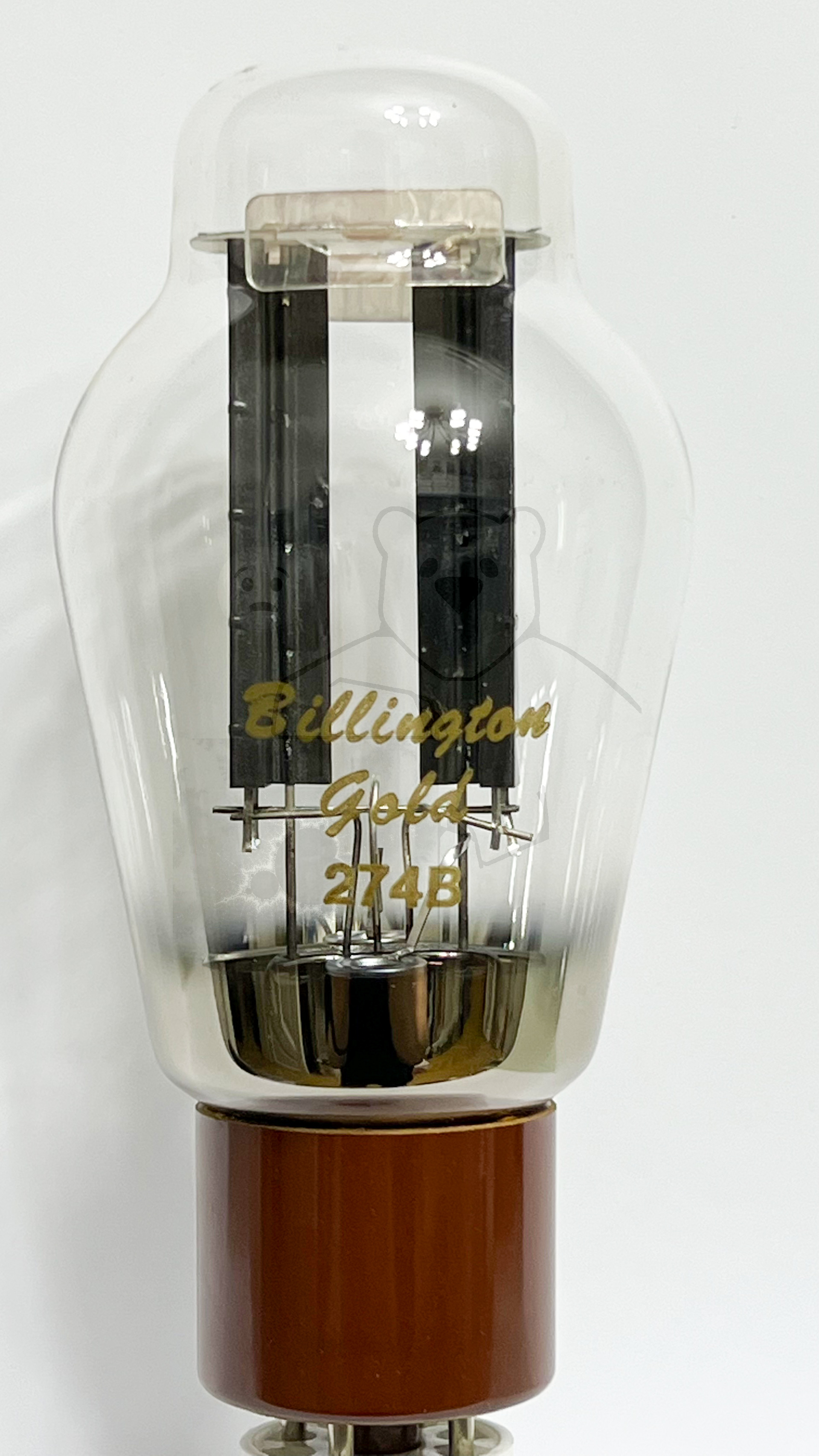

Röhre 274B #4555 Bild 1

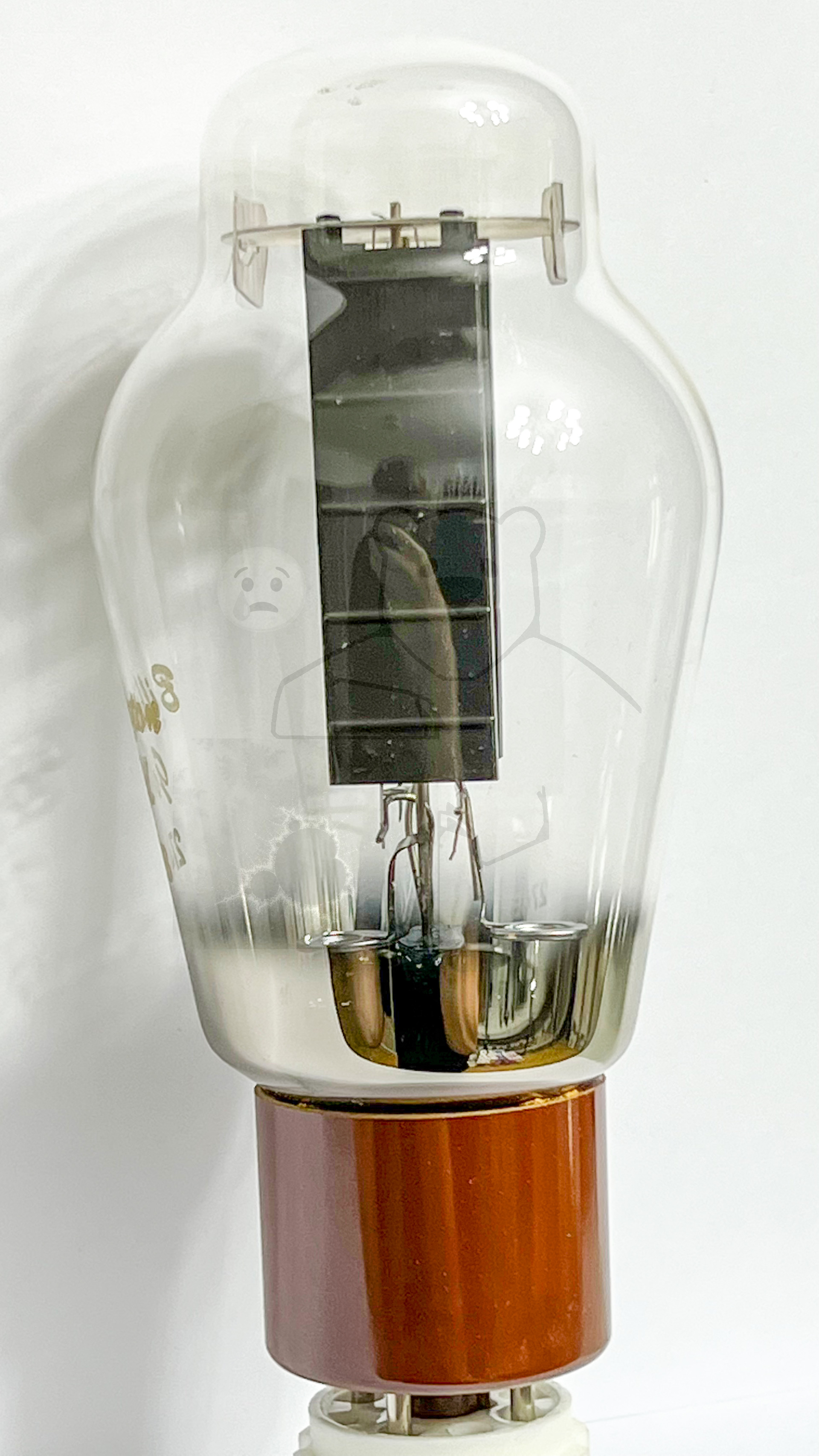

Röhre 274B #4555 Bild 2

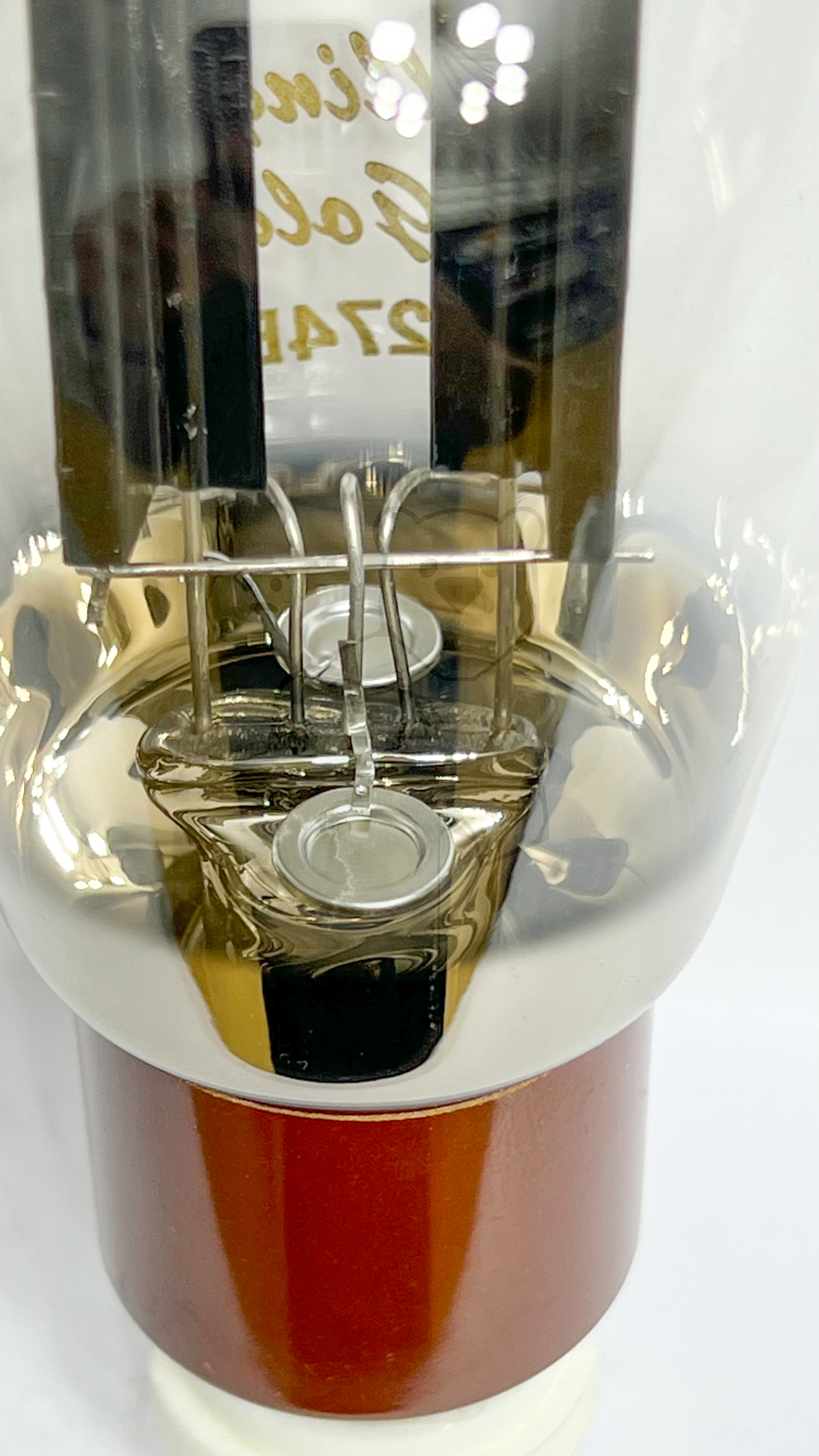

Röhre 274B #4555 Bild 3
Röhre 274B #4555 Verpackung Bild 1
Röhre 274B #4555 Verpackung Bild 2
