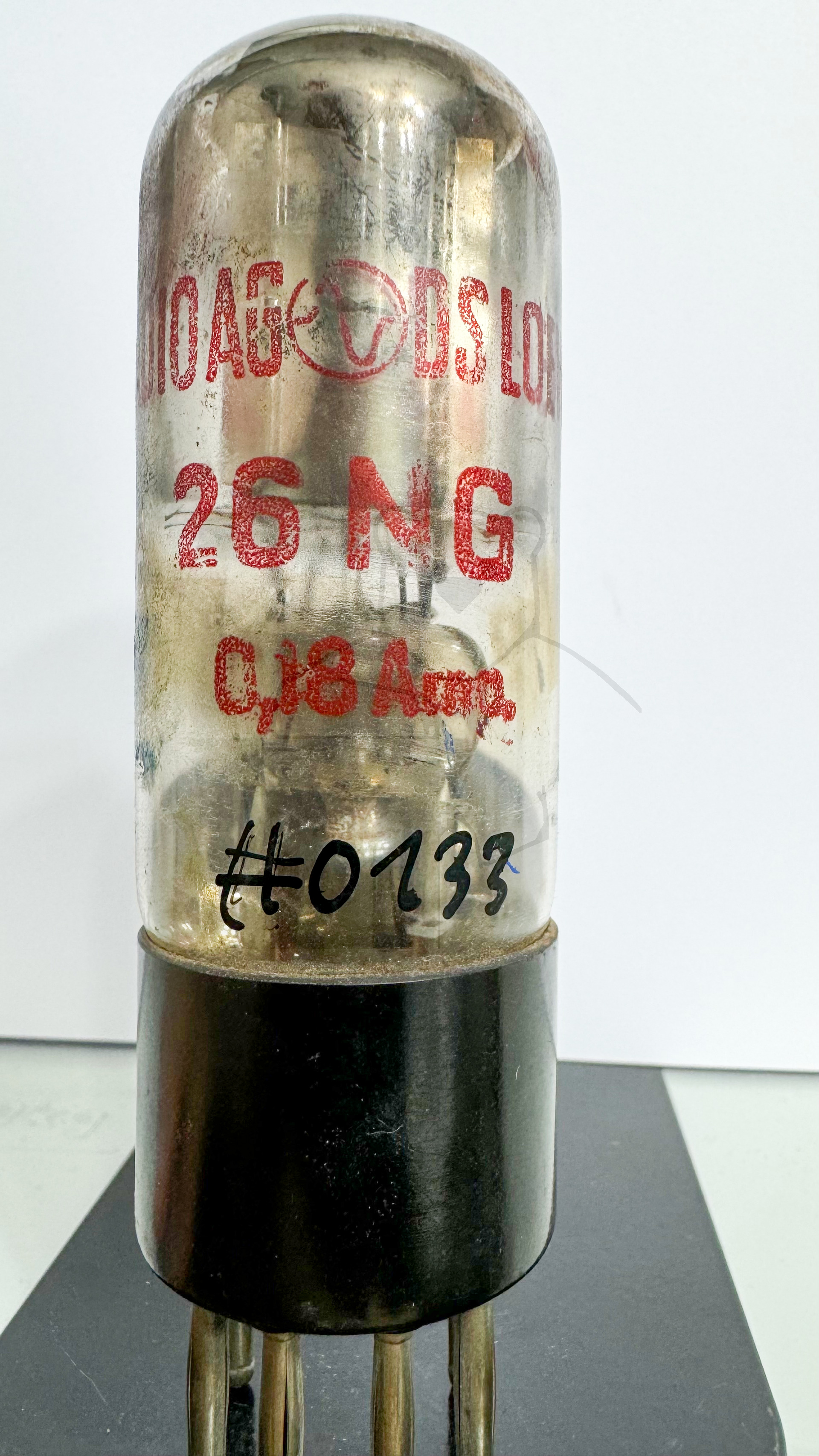

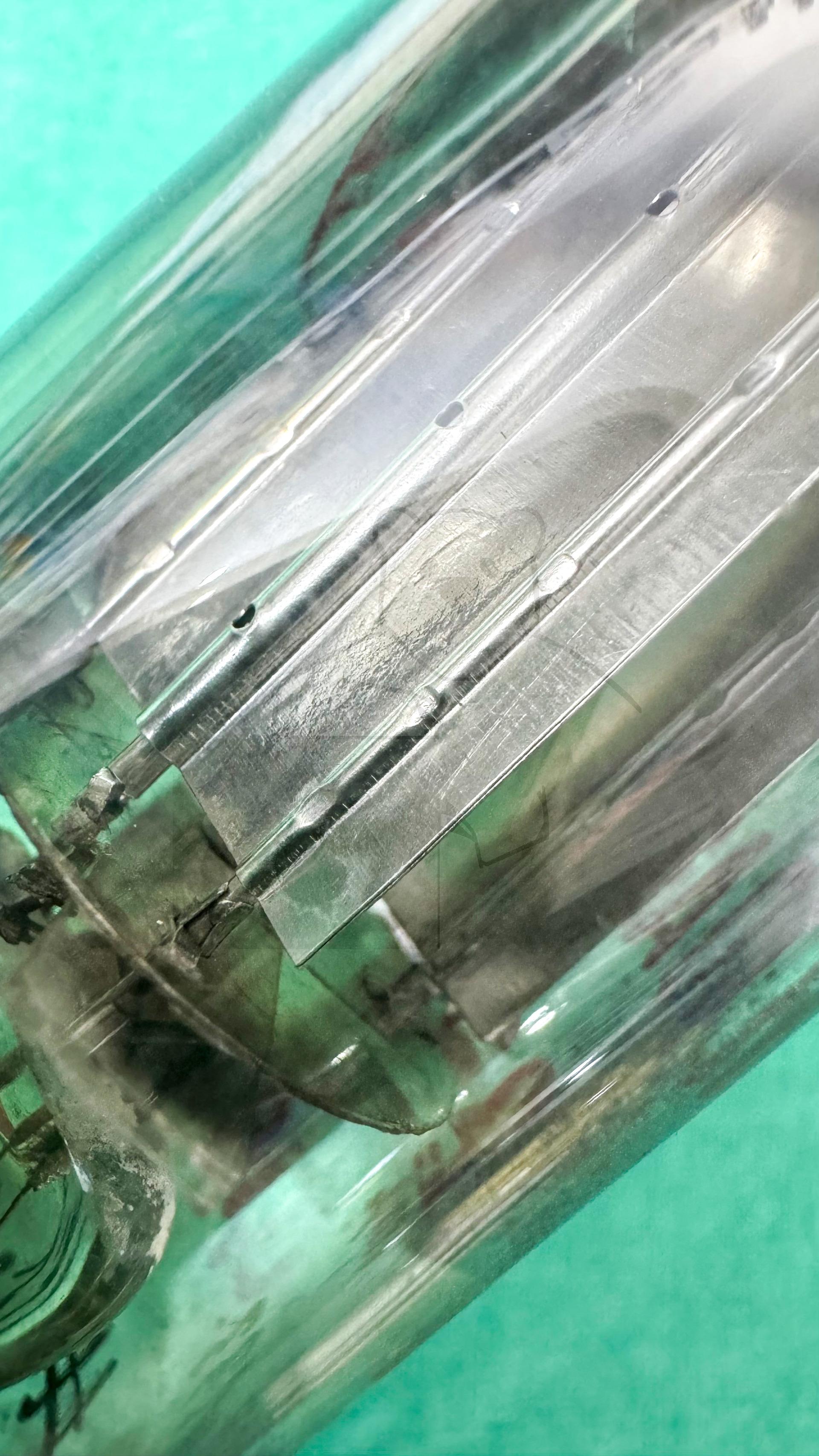

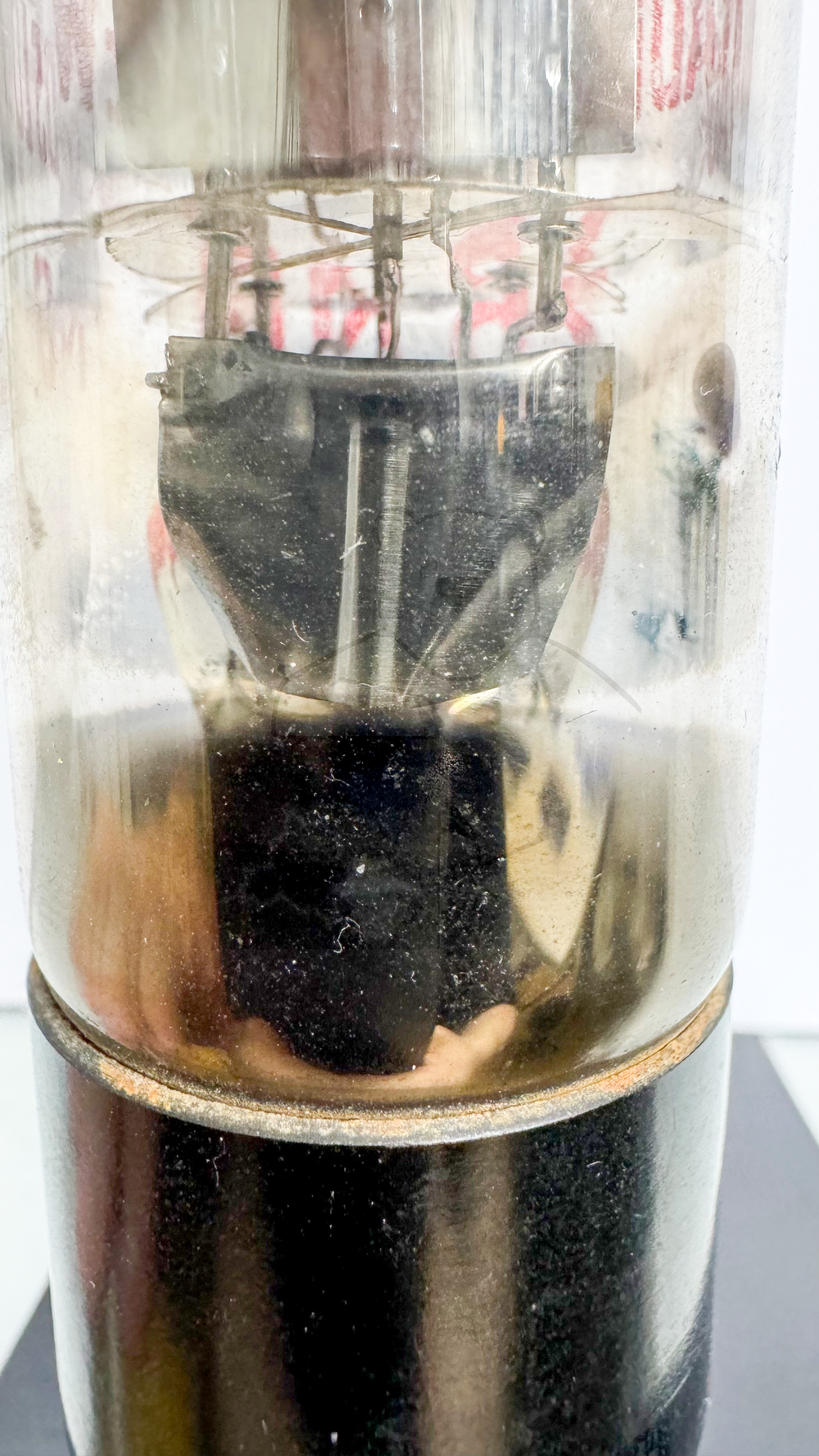

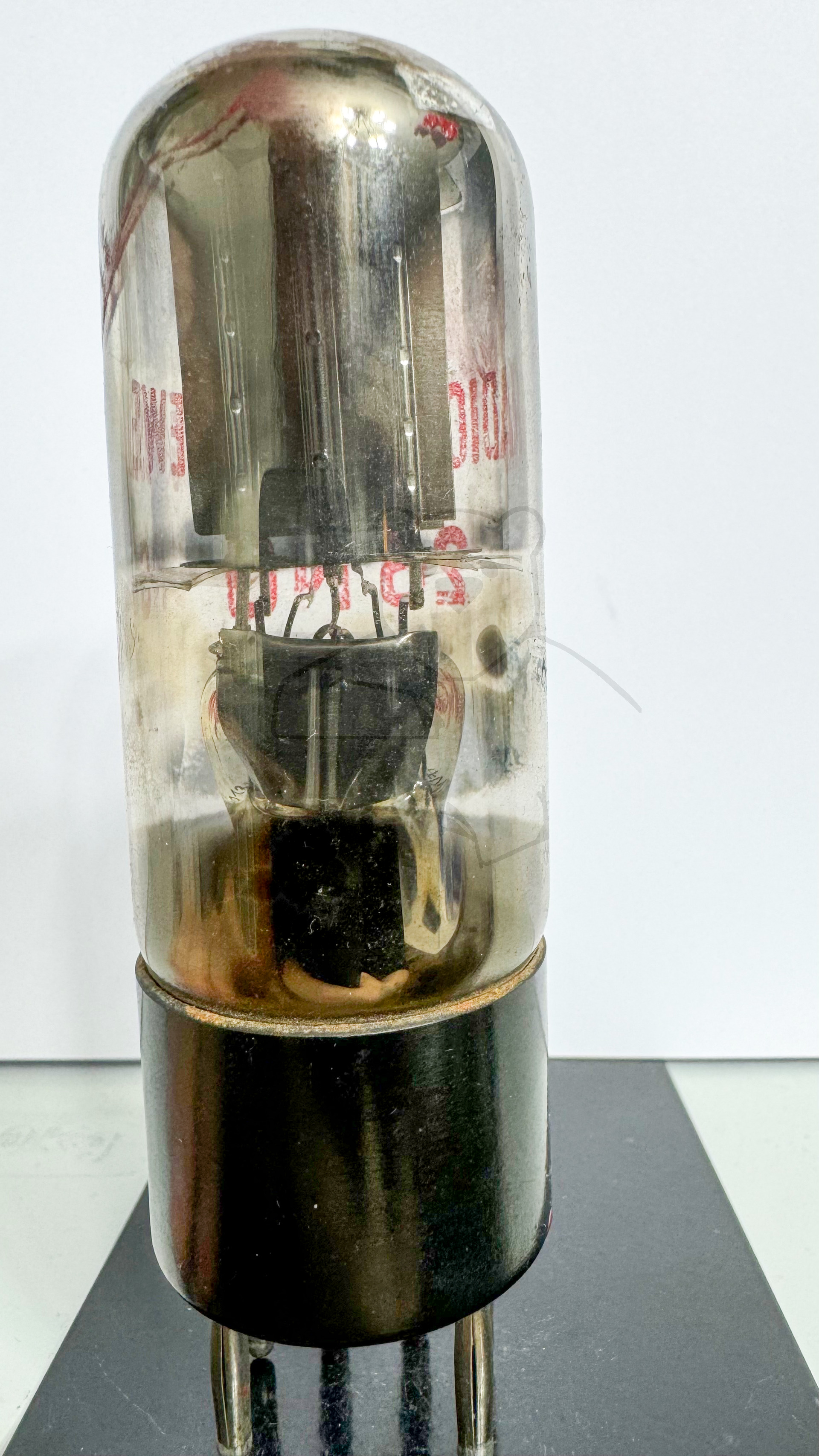

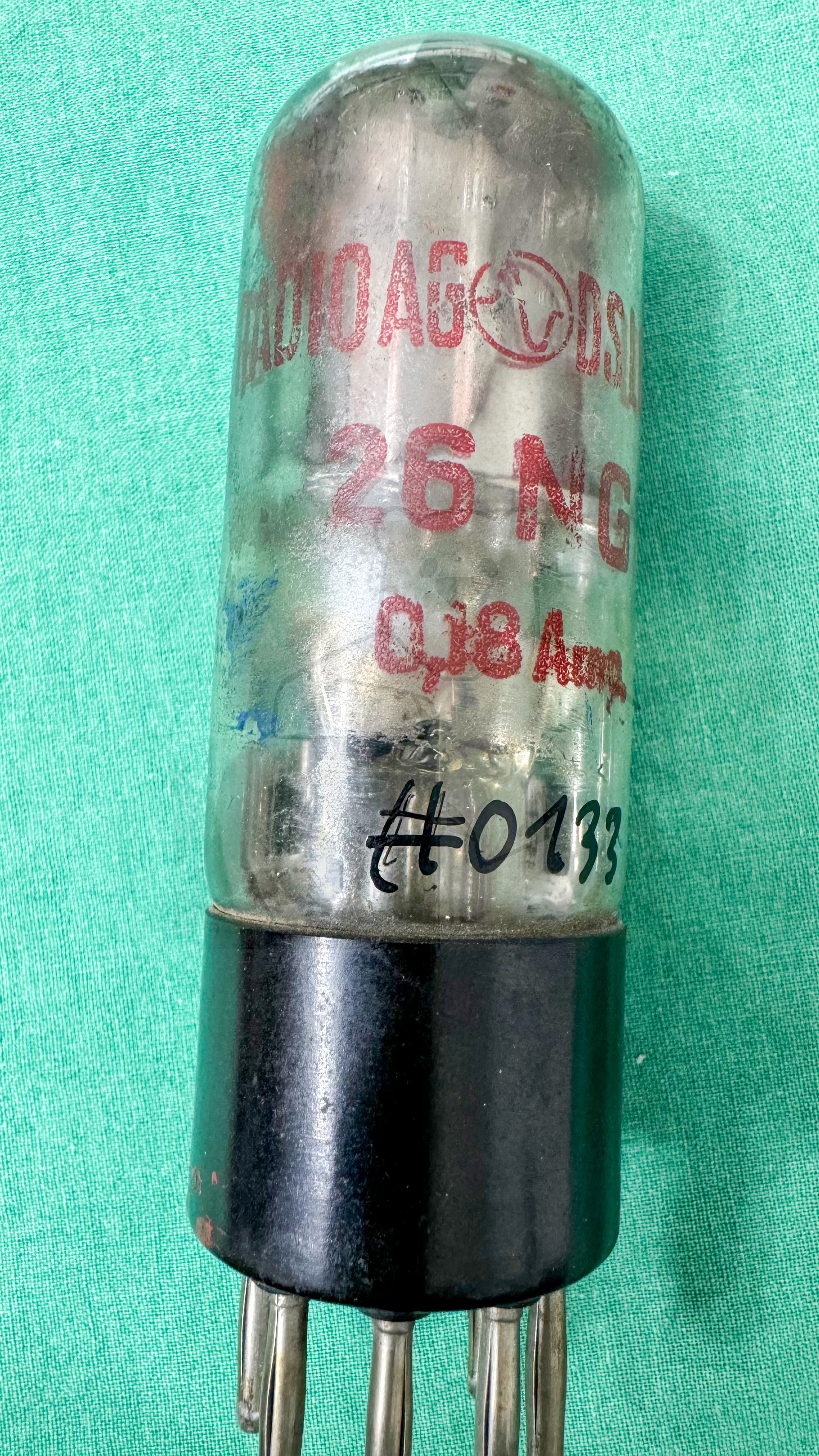

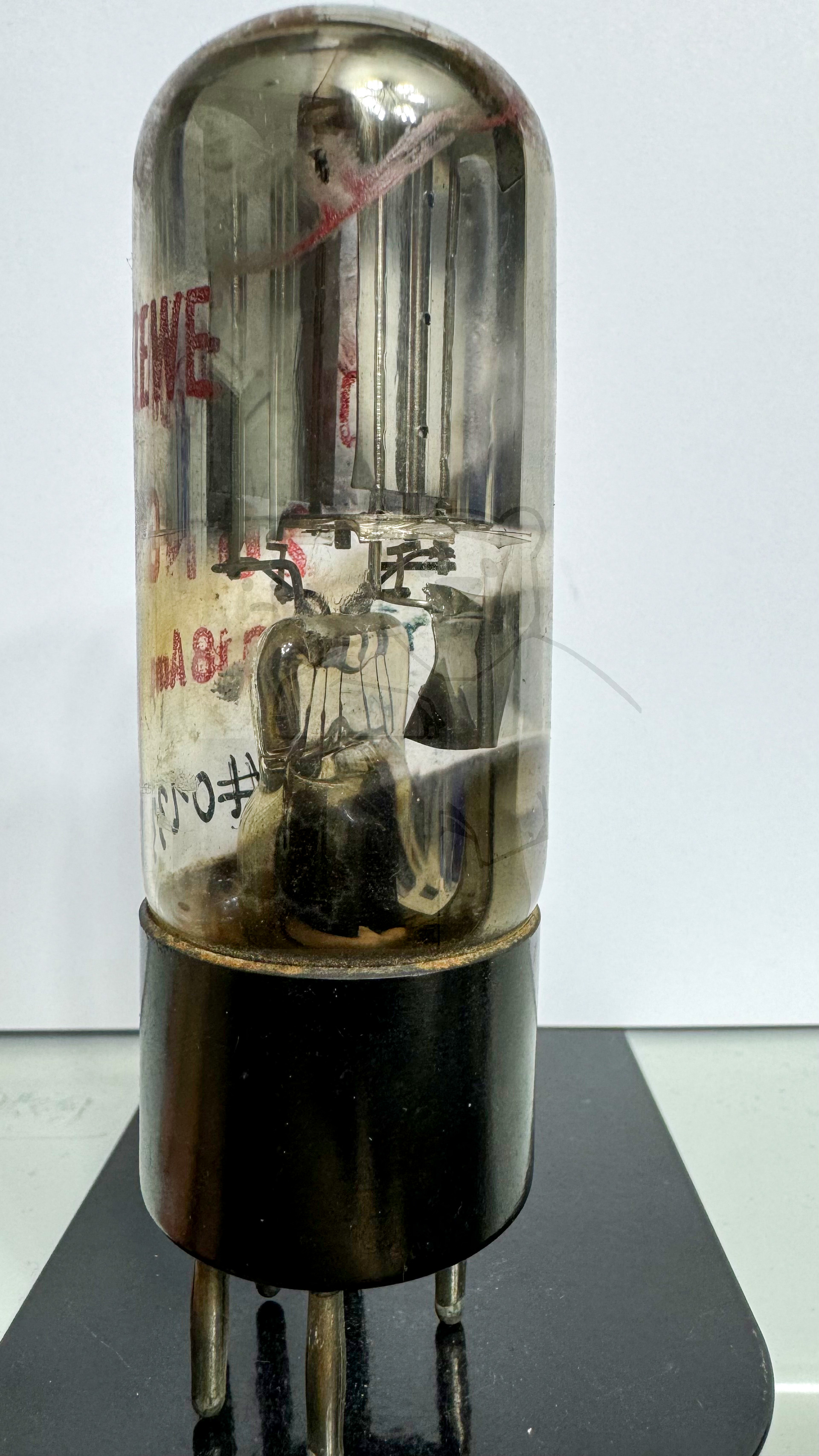

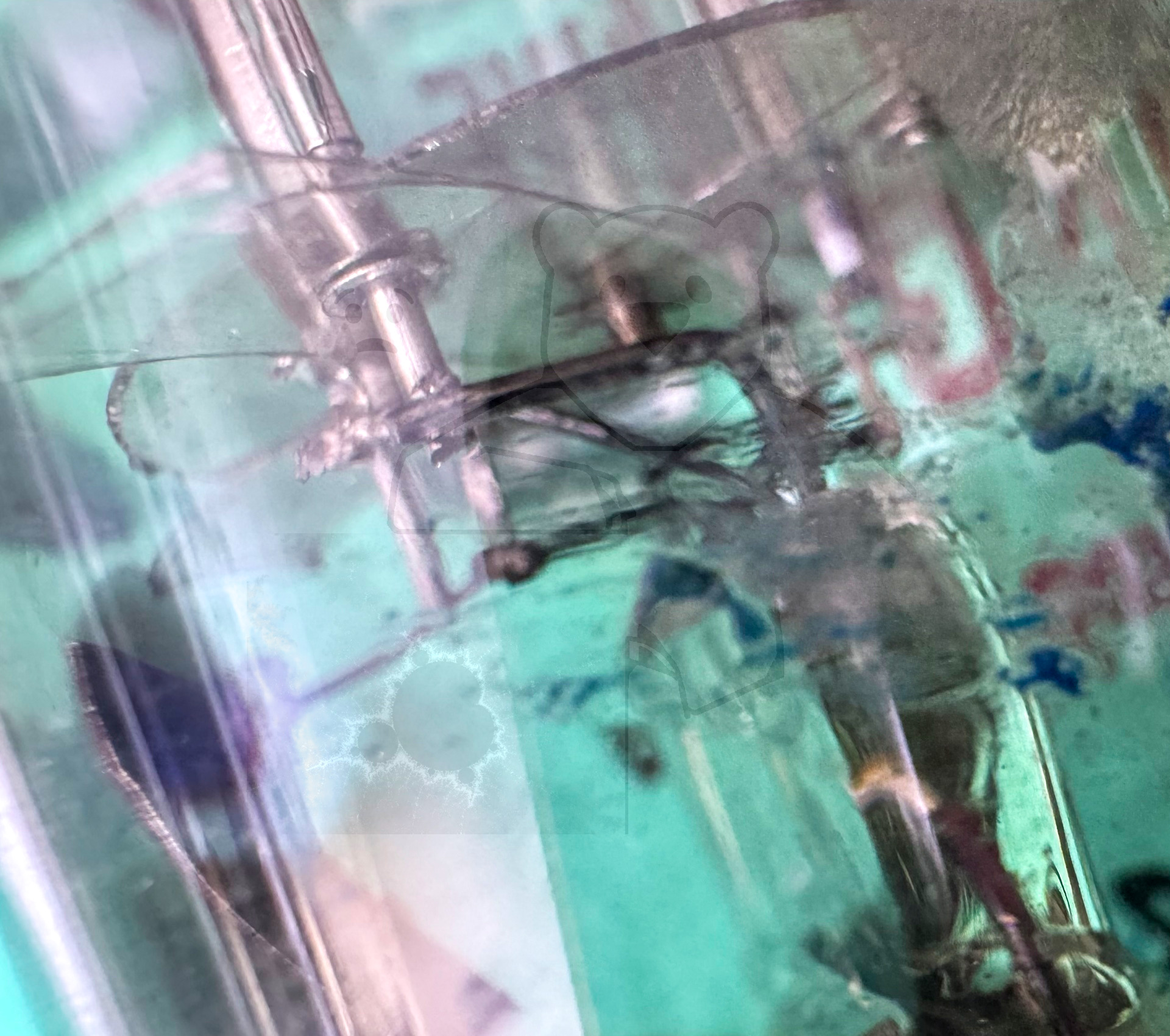

Daten und Bilder der Röhre: 26NG

🔎 Beschreibung der Röhre: 26NG

Name	26NG
Vergleichsname
Heizspannung (Volt)	40
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt

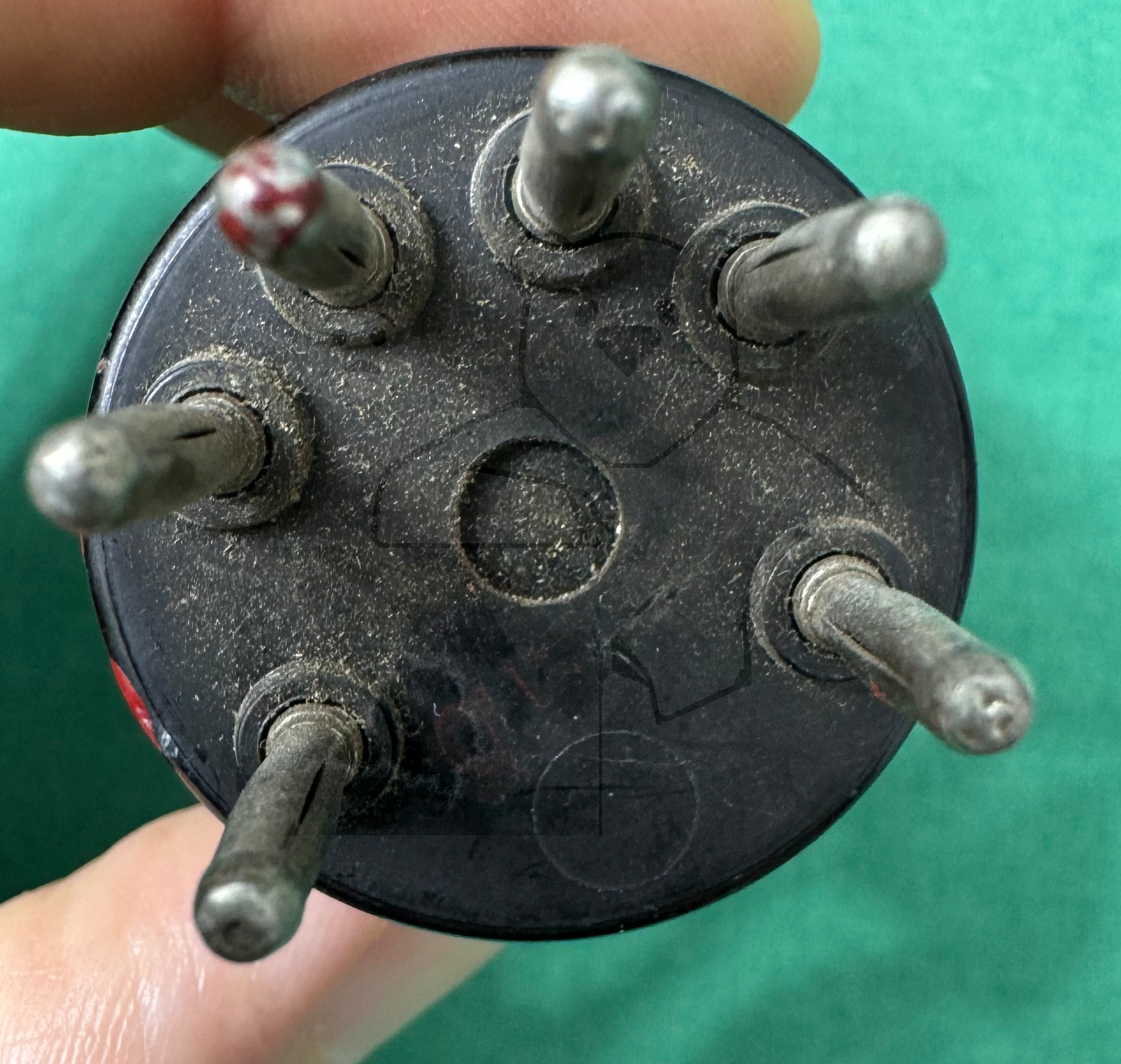

Röhren mit Sockel	→ Informationen zum Sockel: Loewe → Liste aller Röhren mit: Loewe
Zusätzliche Informationen
Letzte Änderung	18.03.2019 22:36:07

🔎 Beschreibung der Systeme für die Röhre: 26NG

	System 1	System 2
Kathode	K1	K2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1	A2
Anode 2
Leuchtschirm
Heizung	F1, F2	F1, F2
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

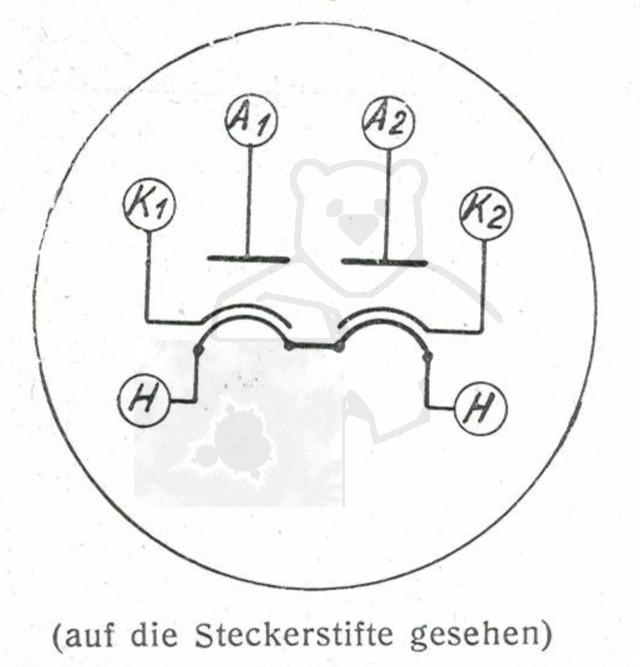

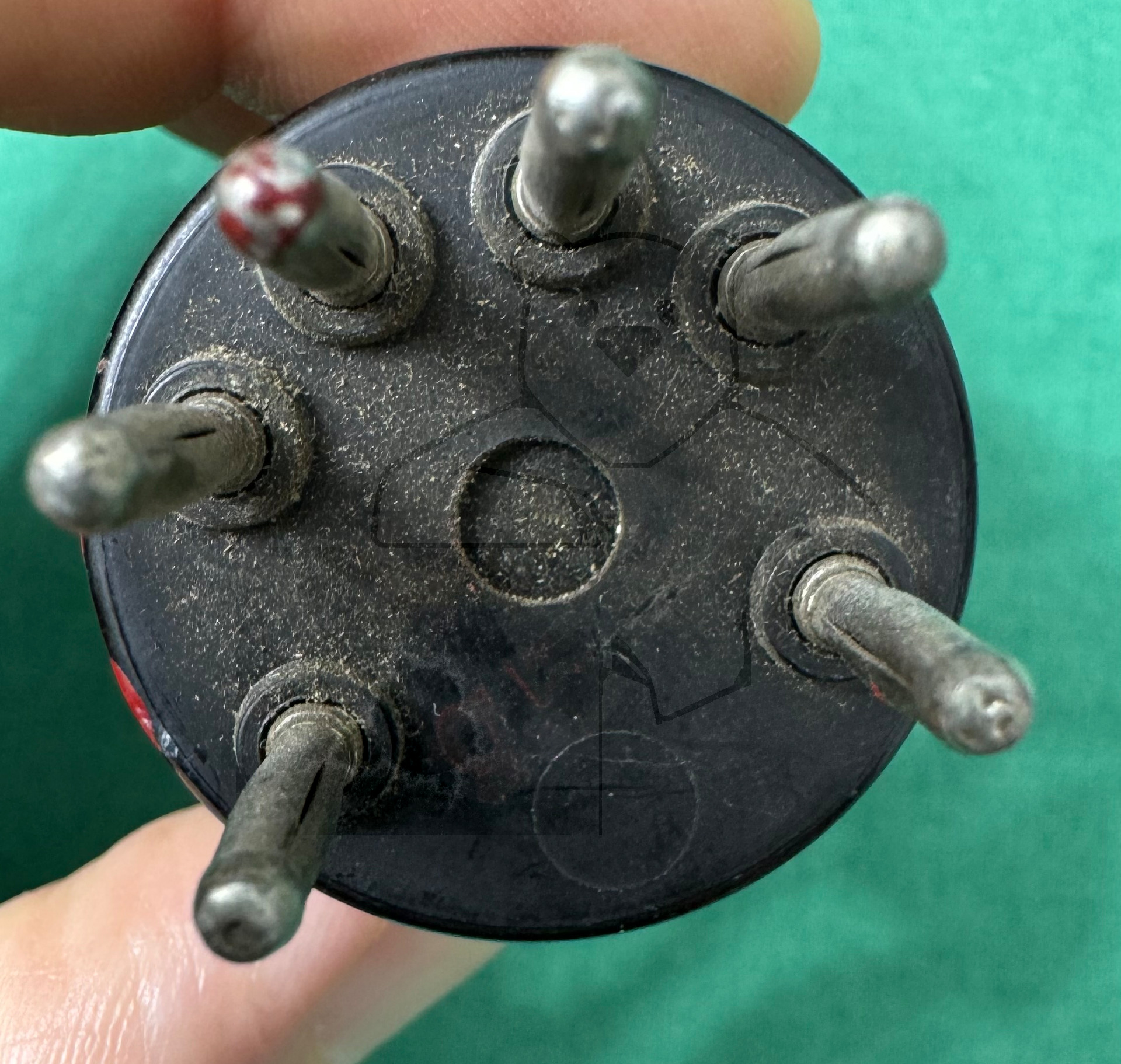

🔎 Sockelschaltung der 26NG

Bildquelle: Loewe Datenblatt

🔎 Datenblätter zur Röhre: 26NG
Datenblatt 26NG Funke W19 Messkarte.pdf (160 kB)
Datenblatt 26NG.pdf (166 kB)
Pruefkarte 26NG Funke W19 Roehrenpruefer.pdf (197 kB)
