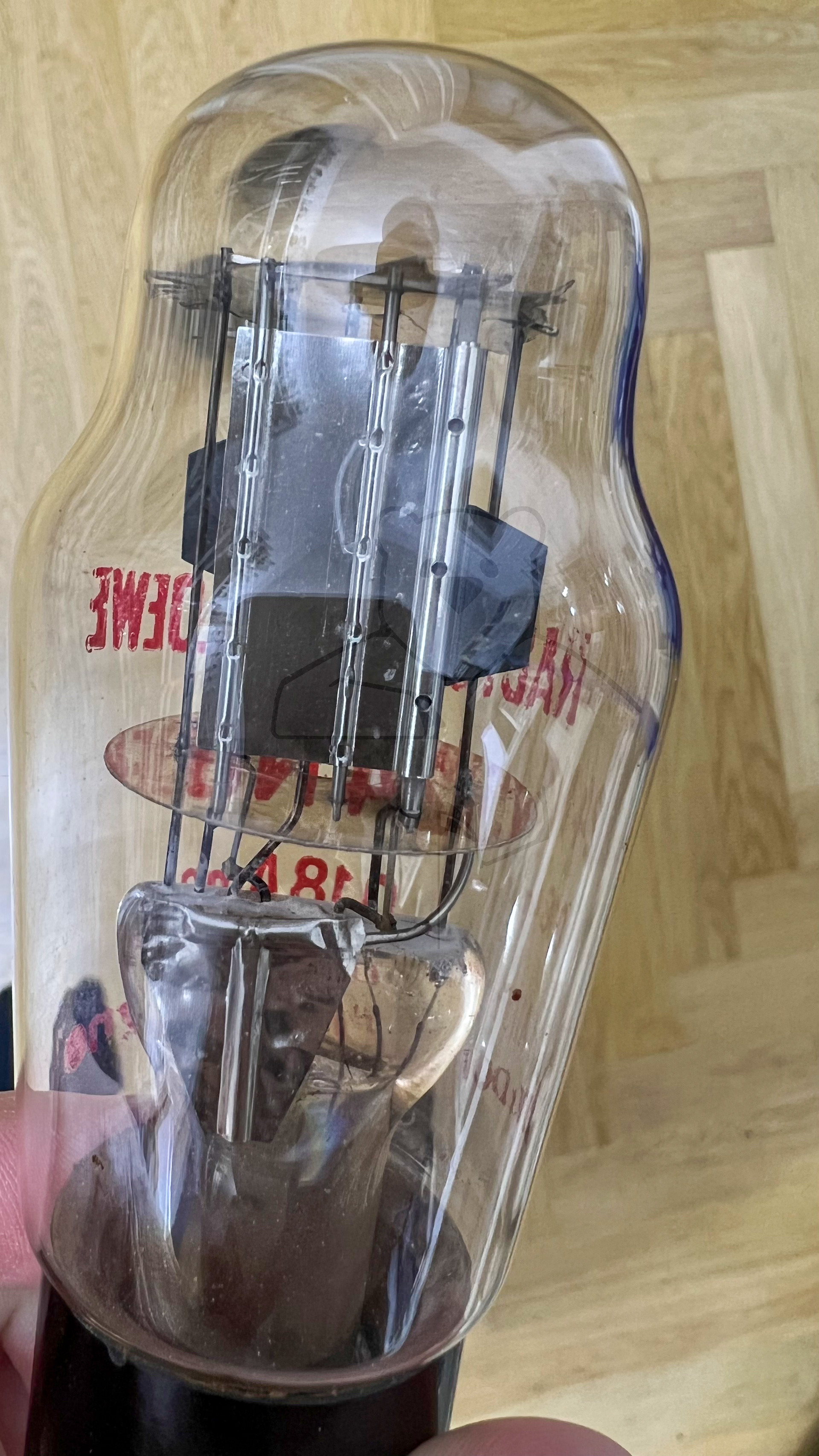

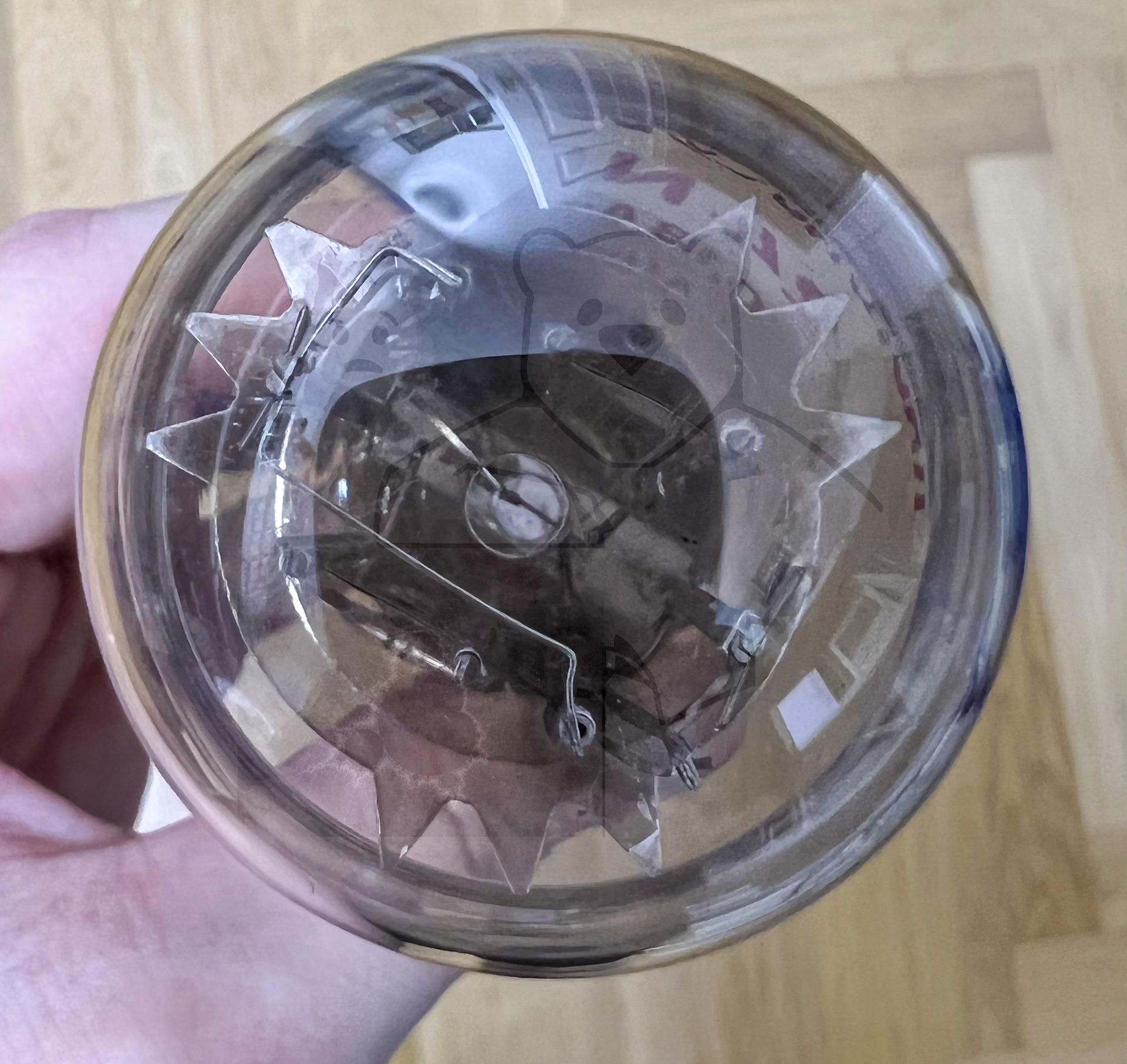

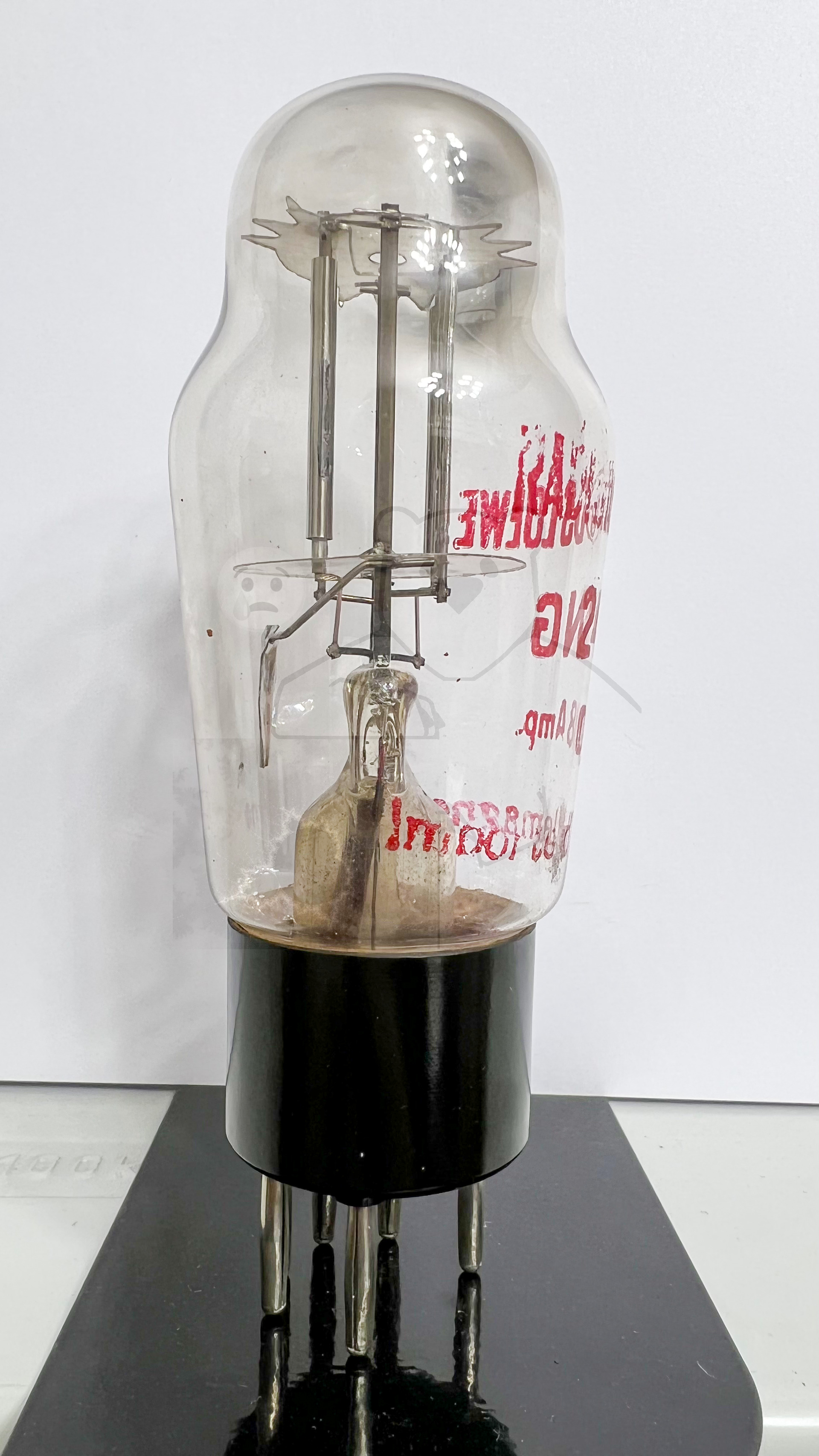

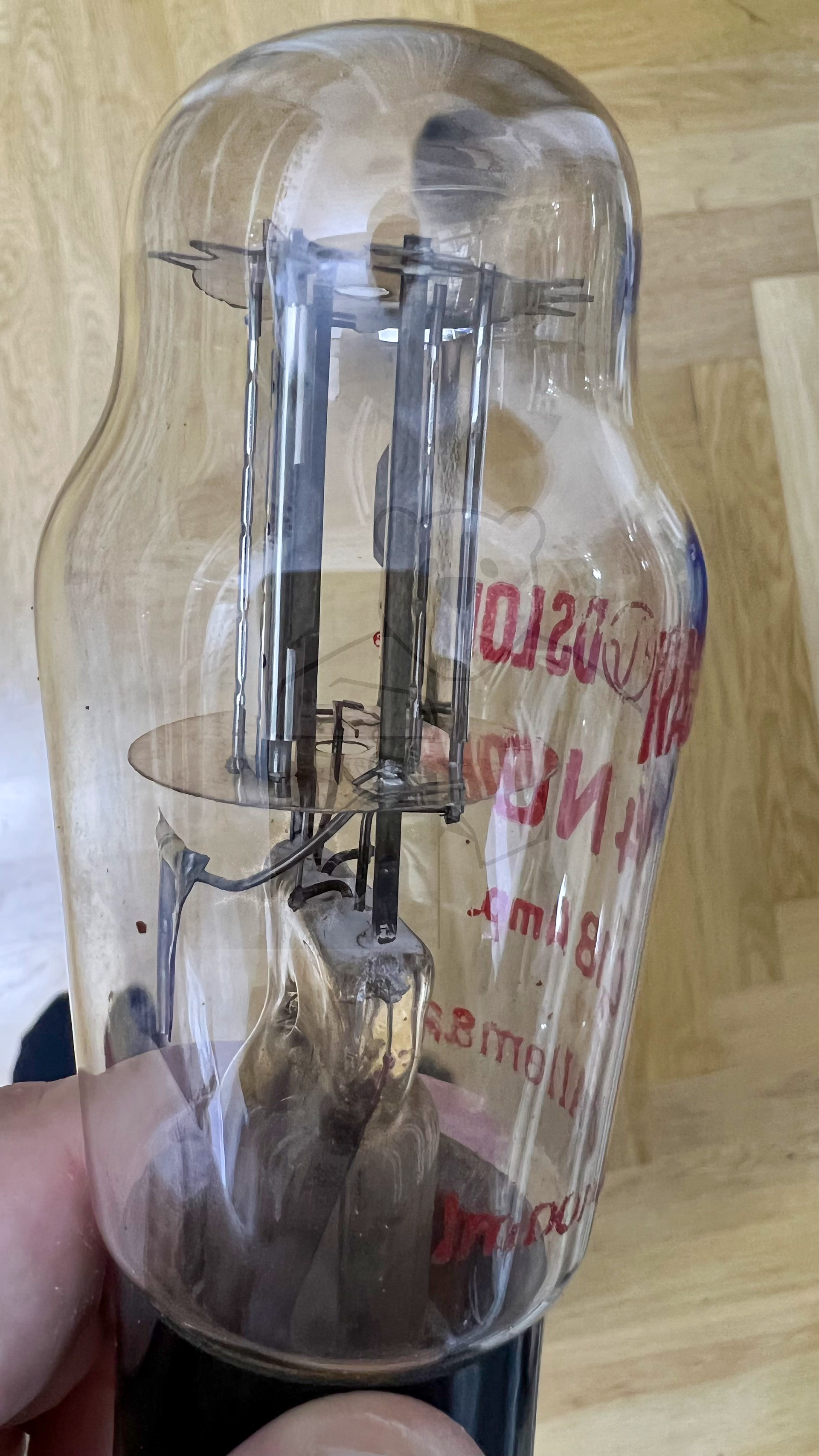

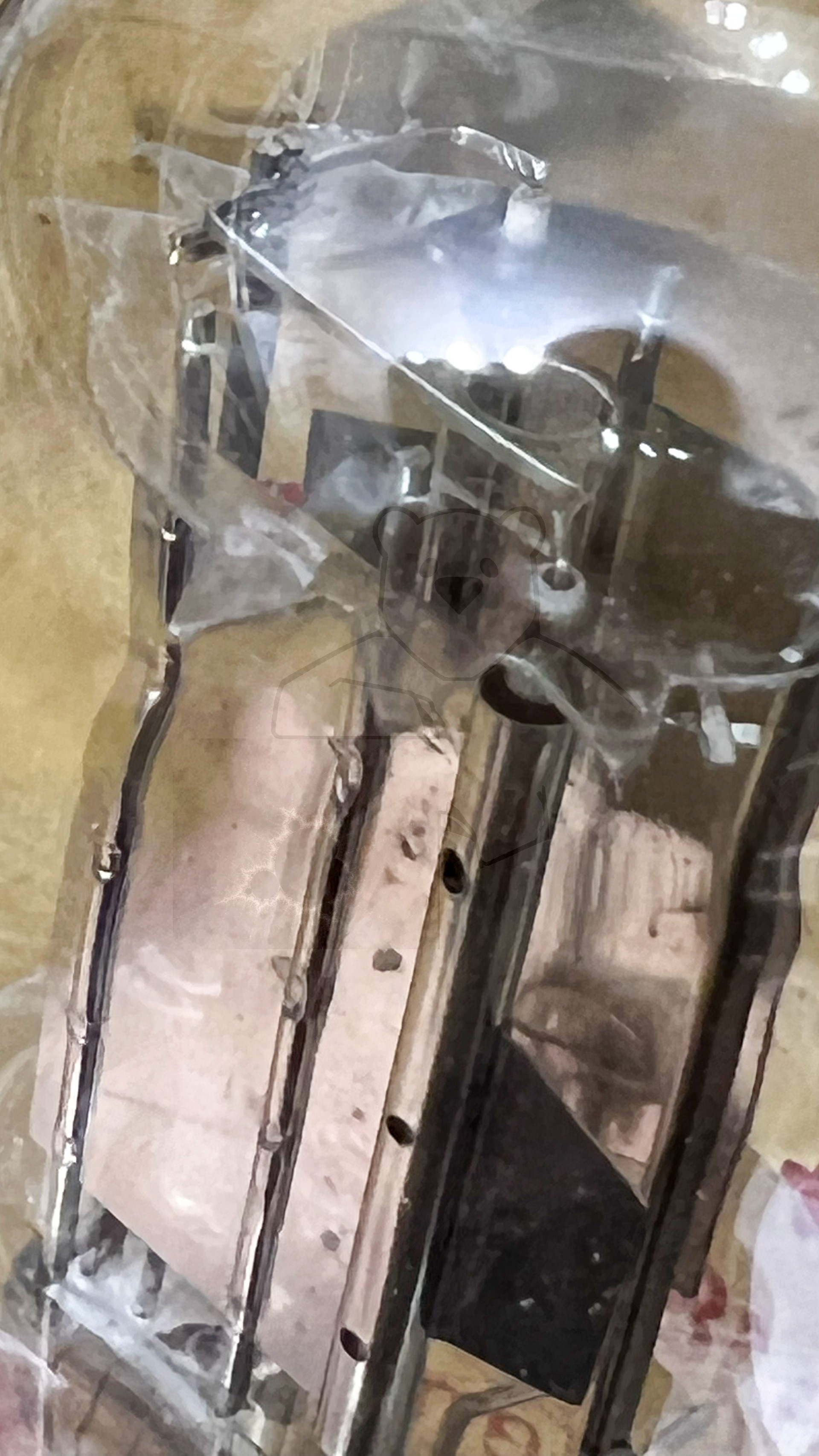

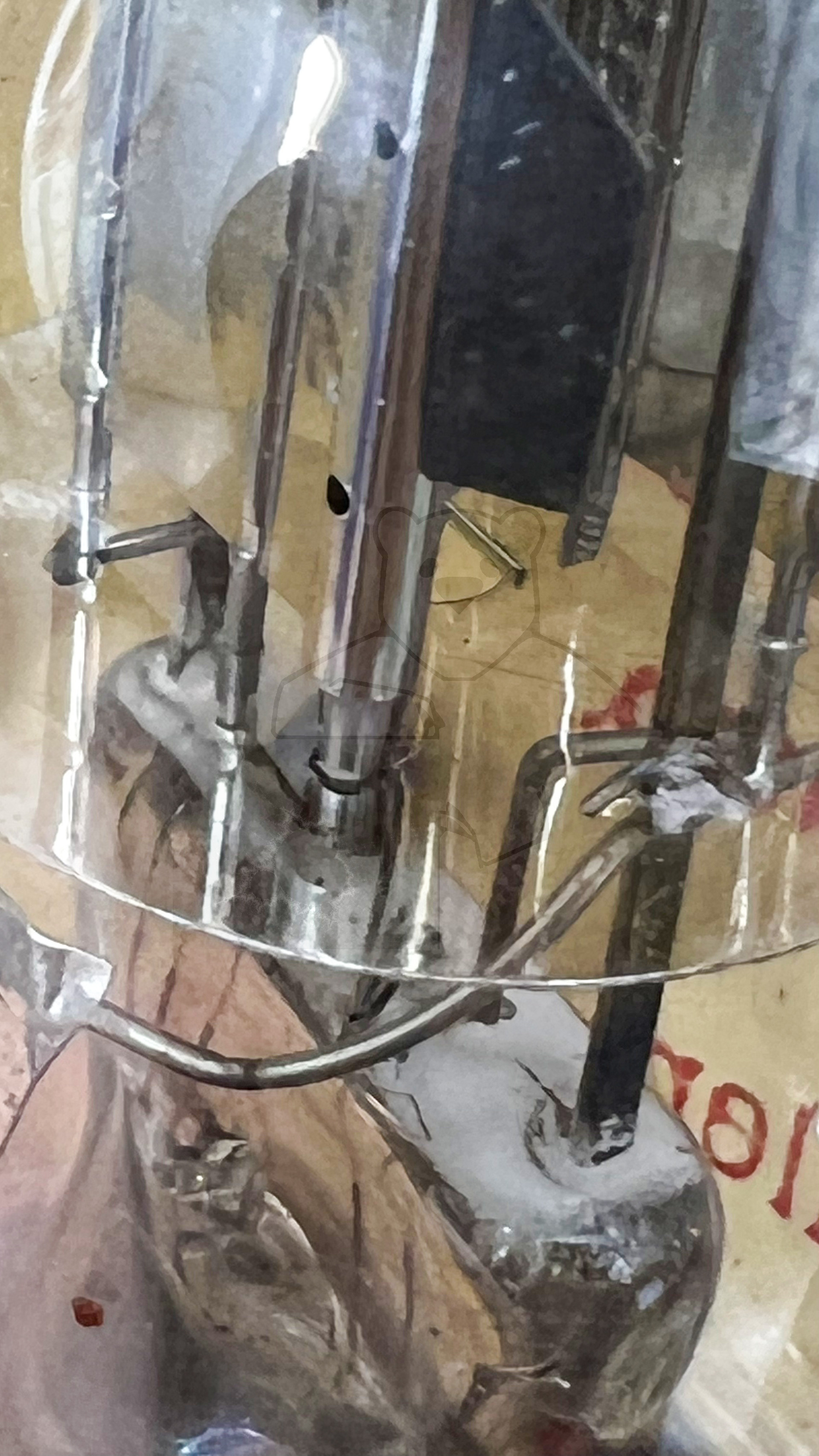

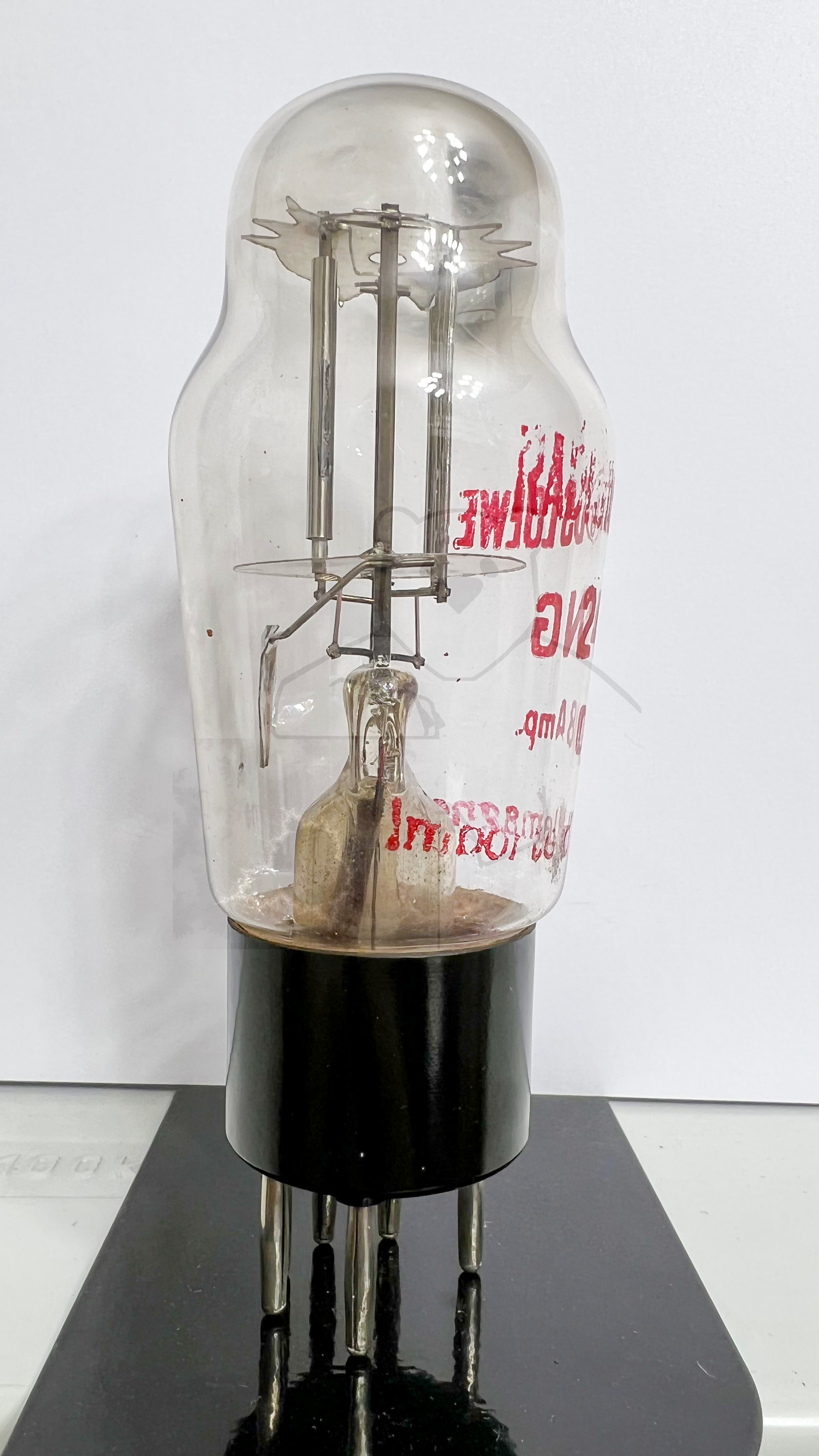

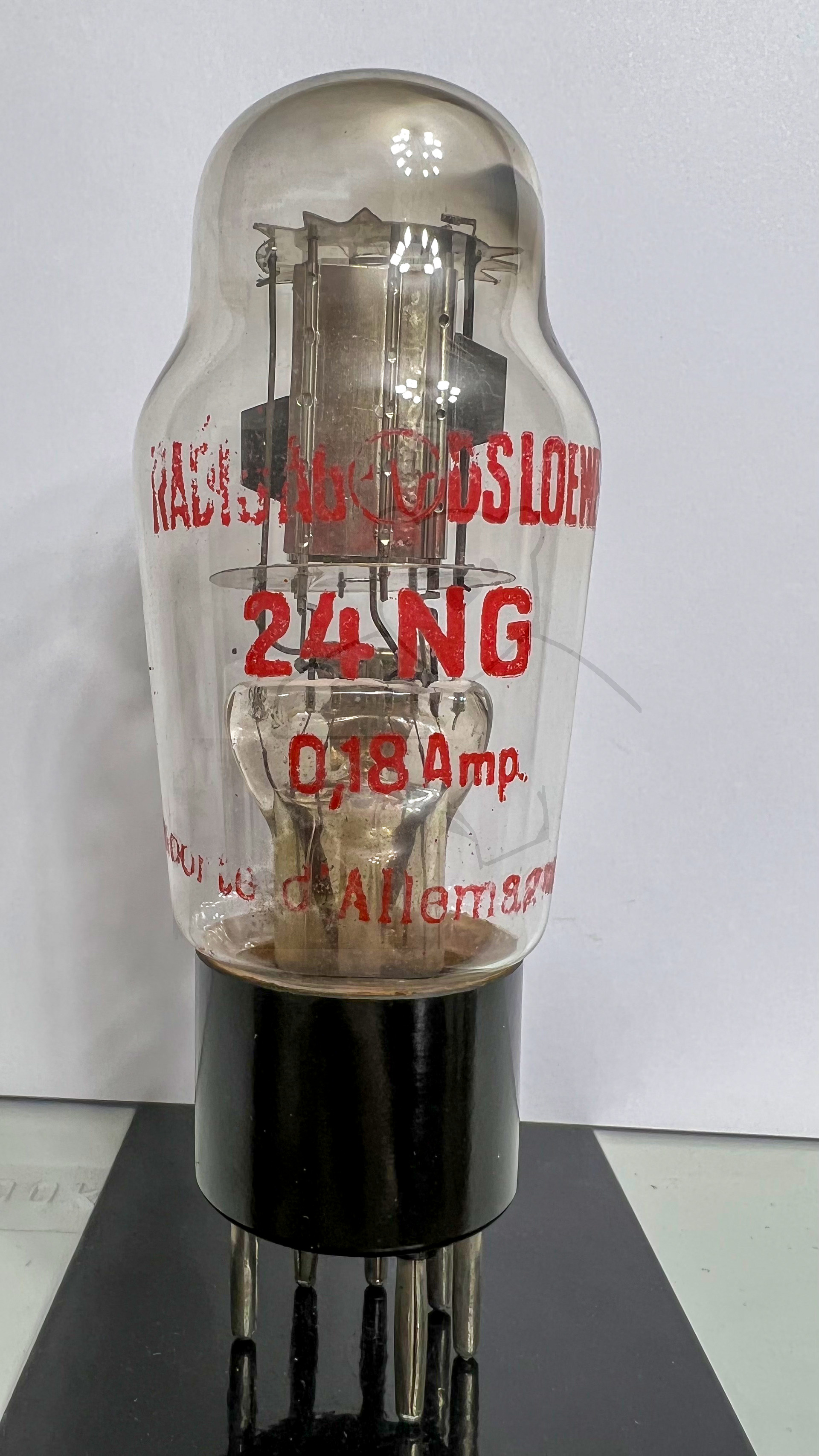

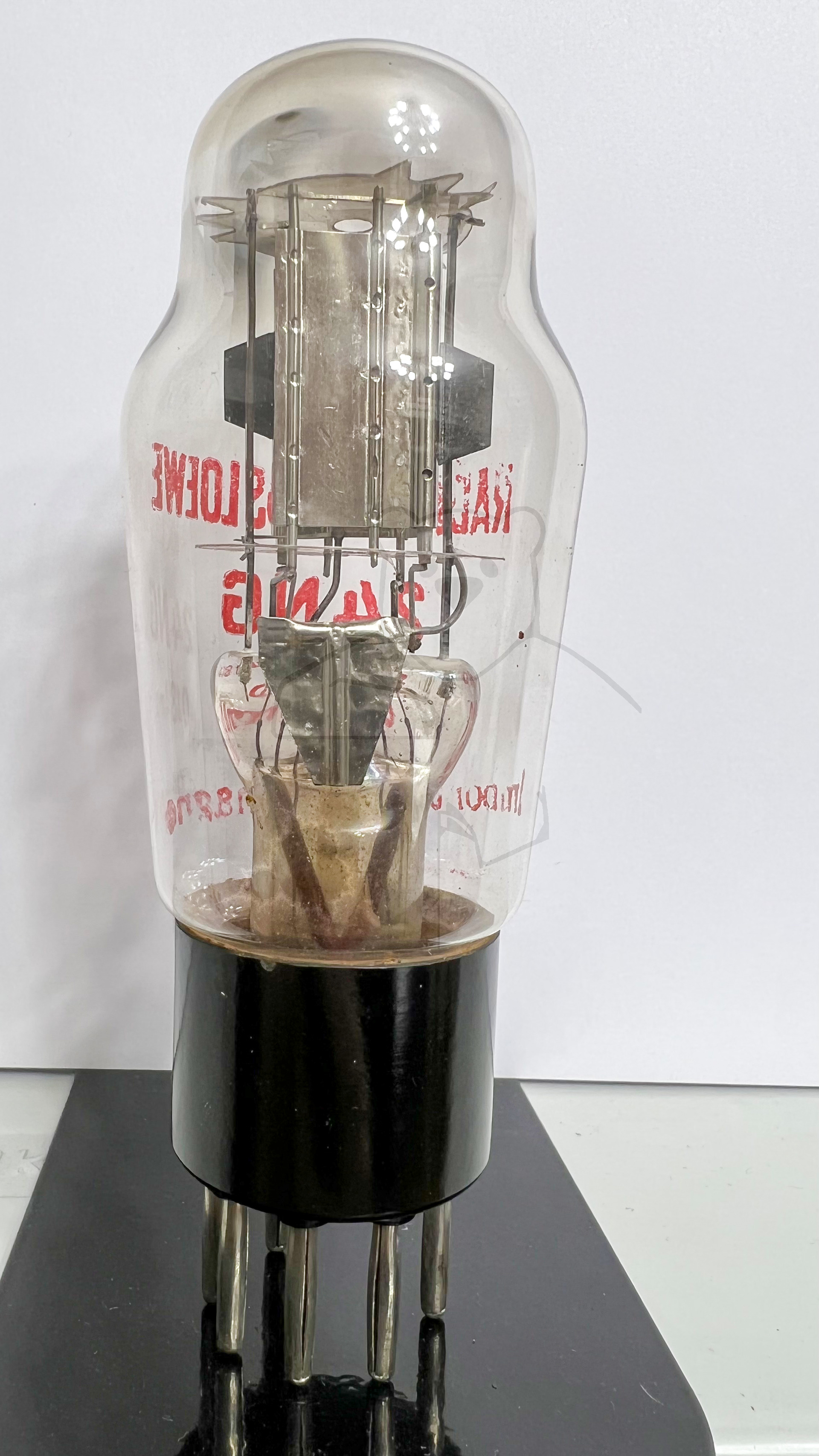

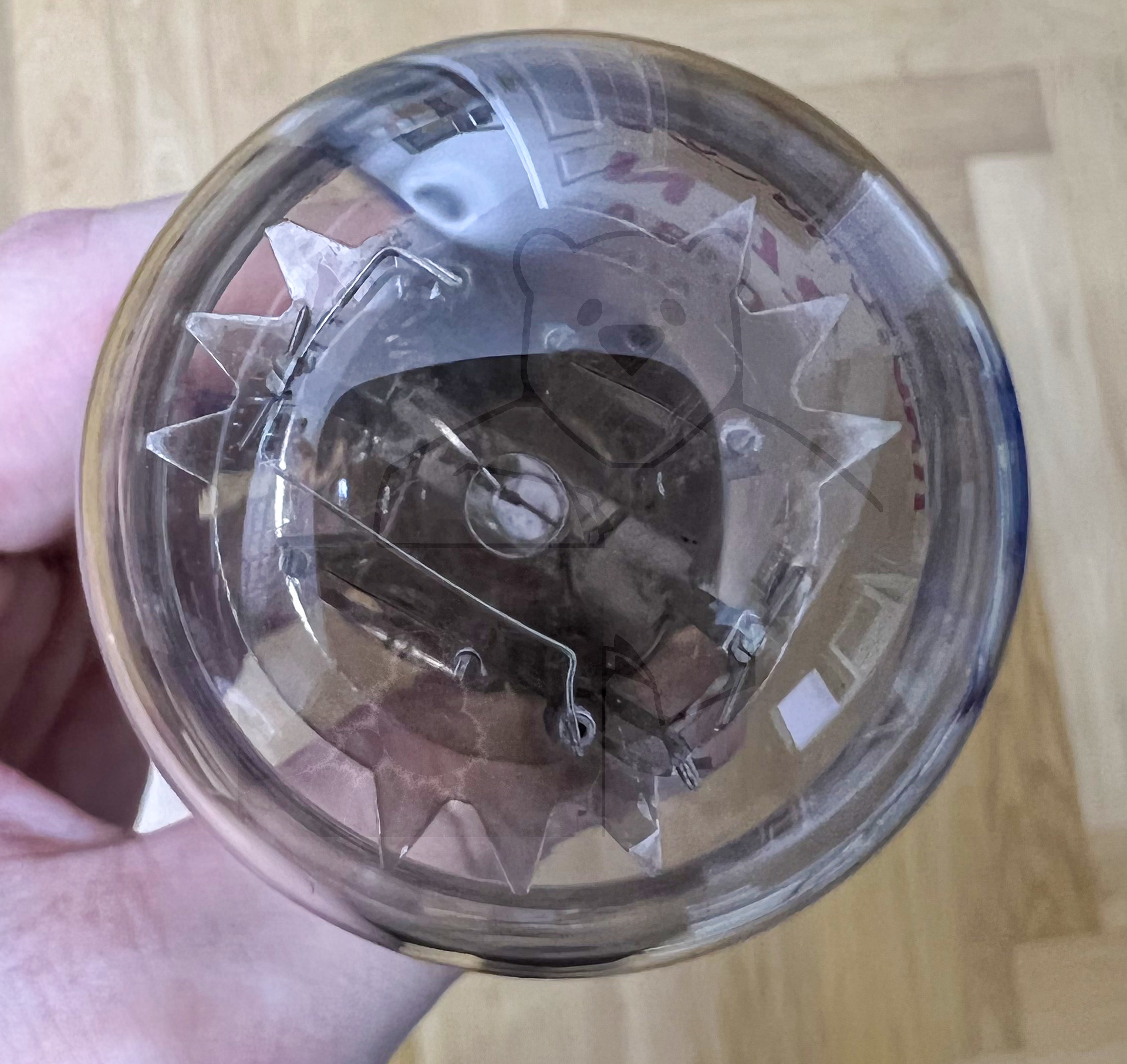

Daten und Bilder der Röhre: 24NG

🔎 Beschreibung der Röhre: 24NG

Name	24NG
Vergleichsname
Heizspannung (Volt)	40
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Loewe → Liste aller Röhren mit: Loewe
Zusätzliche Informationen
Letzte Änderung	17.10.2026 07:41:48

🔎 Beschreibung der Systeme für die Röhre: 24NG

	System 1	System 2
Kathode	K1	K2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1	A2
Anode 2
Leuchtschirm
Heizung	F1, F2	F1, F2
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

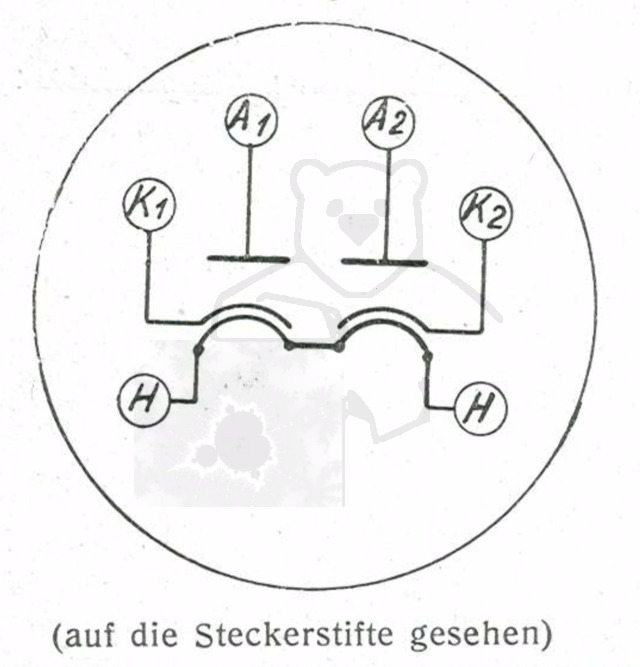

🔎 Sockelschaltung der 24NG

Bildquelle: Loewe Datenblatt

🔎 YouTube Video zu 24NG

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/bbbPgUCKnmU (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 24NG
Datenblatt 26NG Funke W19 Messkarte.pdf (160 kB)
Datenblatt 26NG.pdf (166 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
