🔎 Beschreibung der Röhre: 1Ц21П
| Name | 1Ц21П |
| Vergleichsname | 1S2 1Z21P → DY86 |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (Ampère) | 0,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 07.04.2016 10:33:00 |
🔎 Beschreibung der Systeme für die Röhre: 1Ц21П
| System 1 | |
| Kathode | 1, 4, 6, 9 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 4, 6, 9 und 2, 8 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

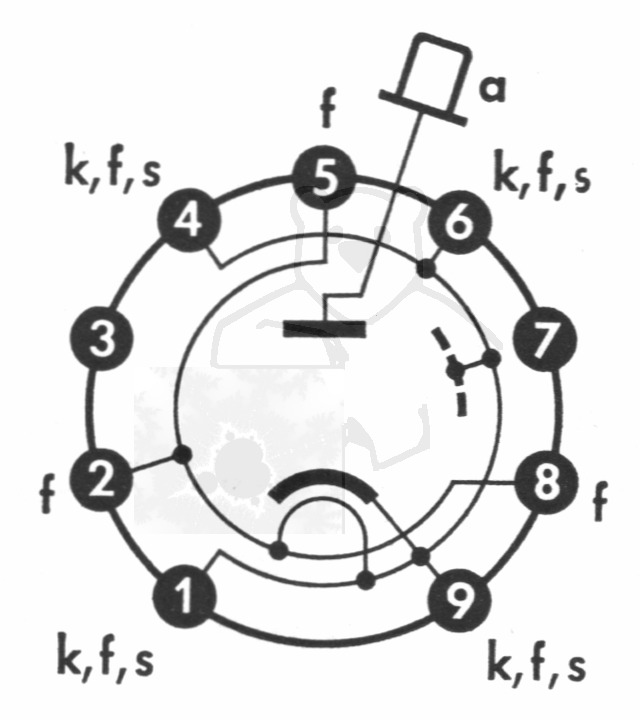

🔎 Sockelschaltung der 1Ц21П
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: 1Ц21П
Datenblatt 1Ц21П 1C21P.pdf (154 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1Ц21П
Röhre 1Ц21П #7580 Bild 1

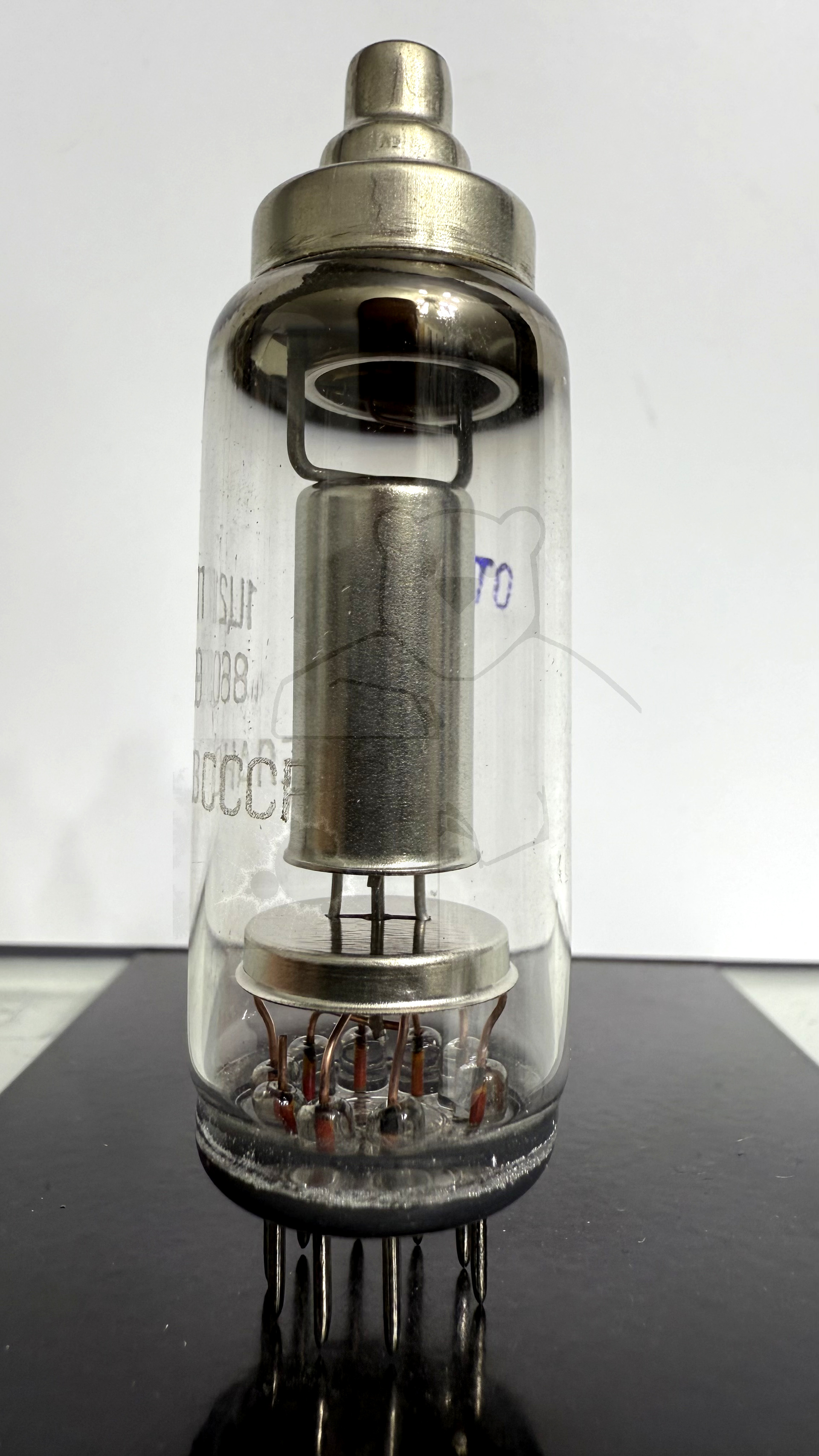

Röhre 1Ц21П #7580 Bild 2

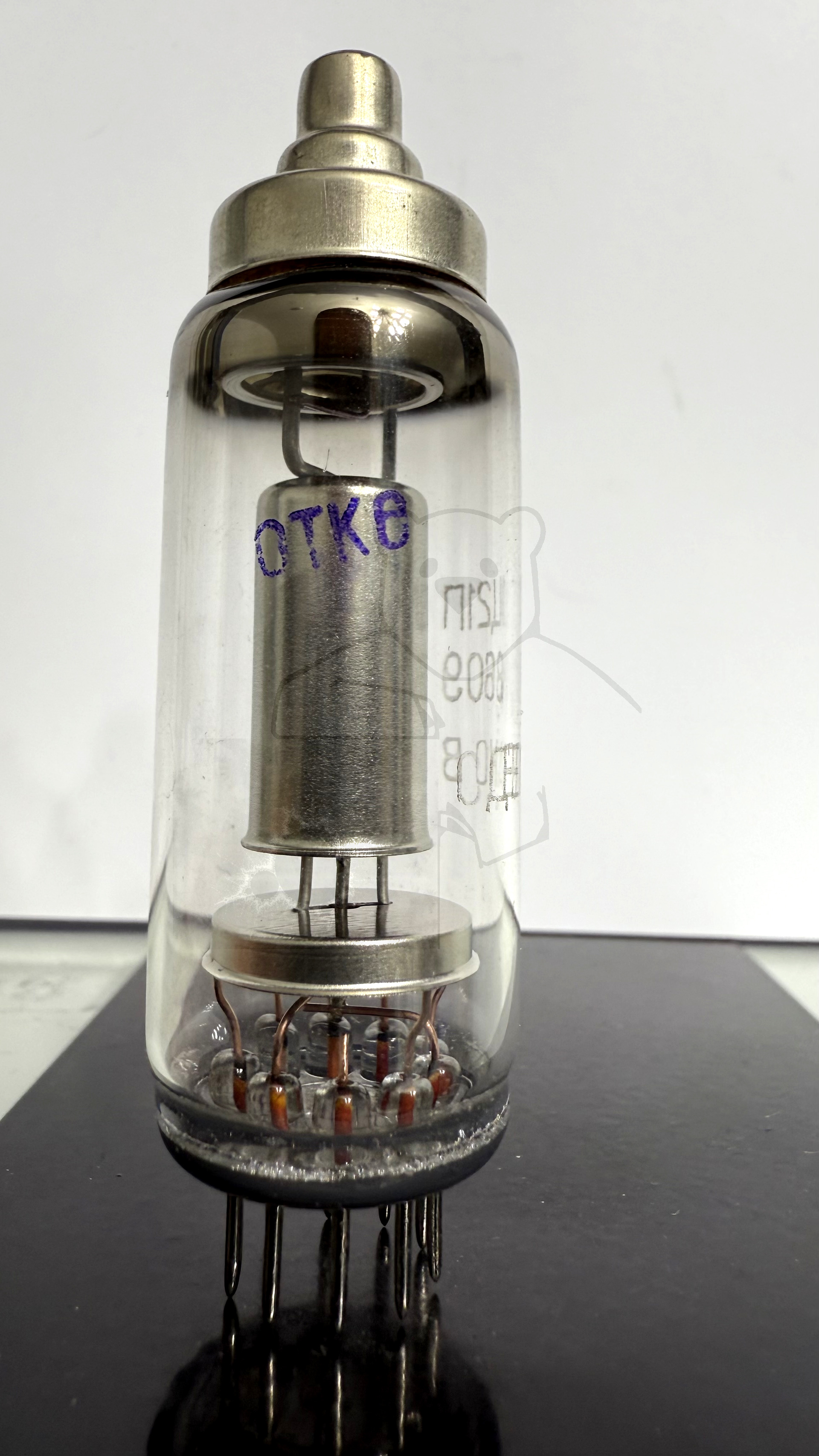

Röhre 1Ц21П #7580 Bild 3
🔎 Alle Röhren vom Typ 1Ц21П in der Sammlung
- → 1Ц21П Inventar: 07580 Hersteller: → UdSSR (Allgemein)
