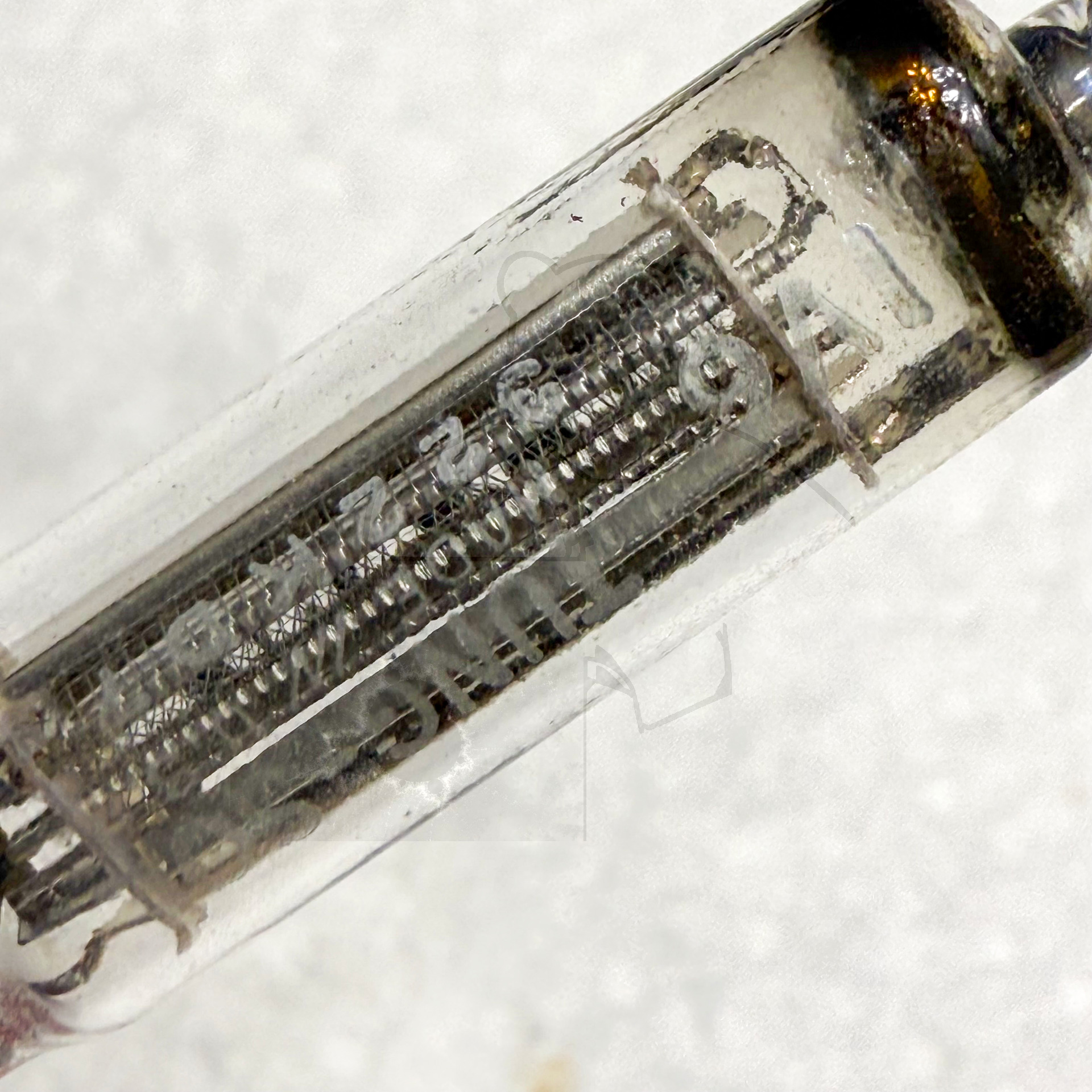

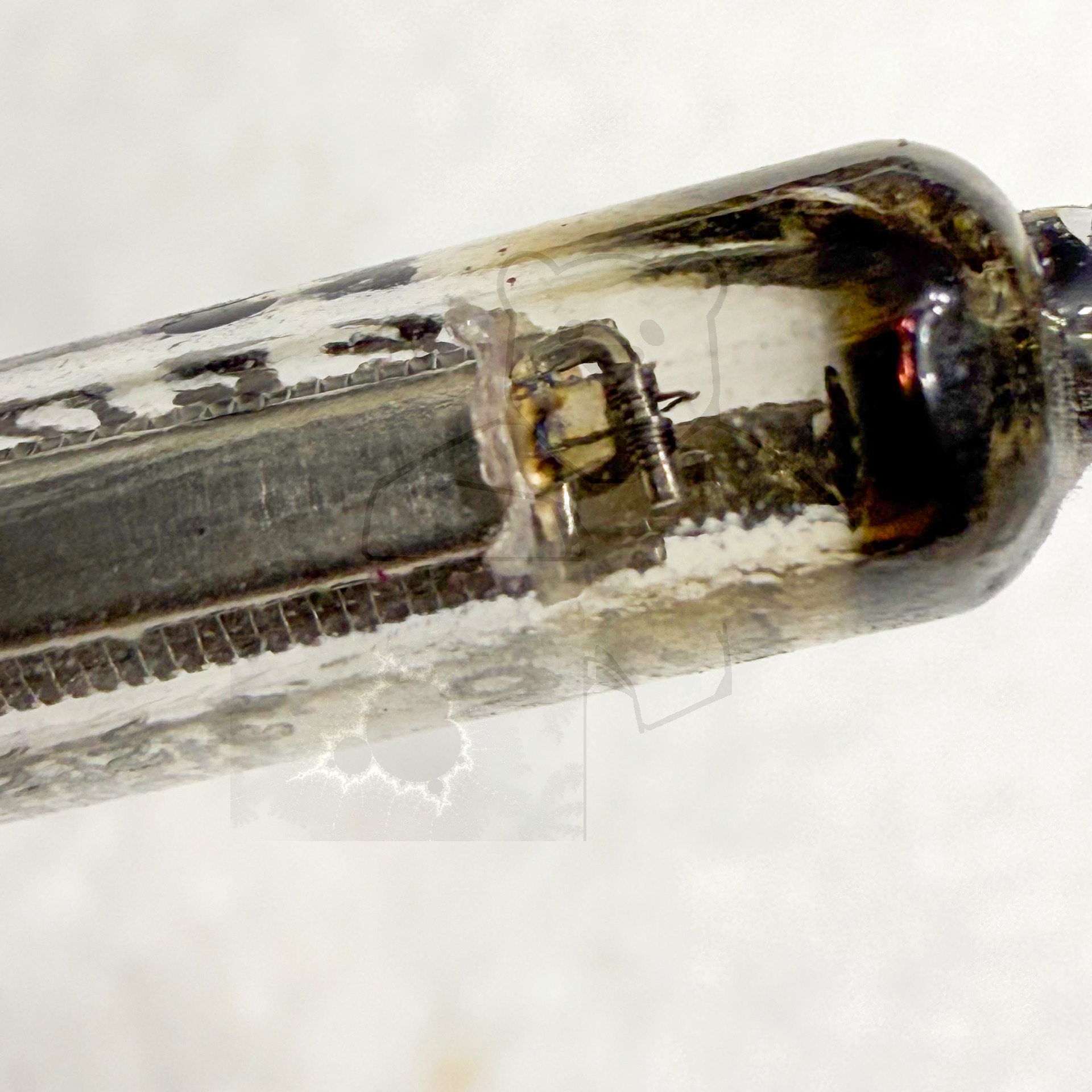

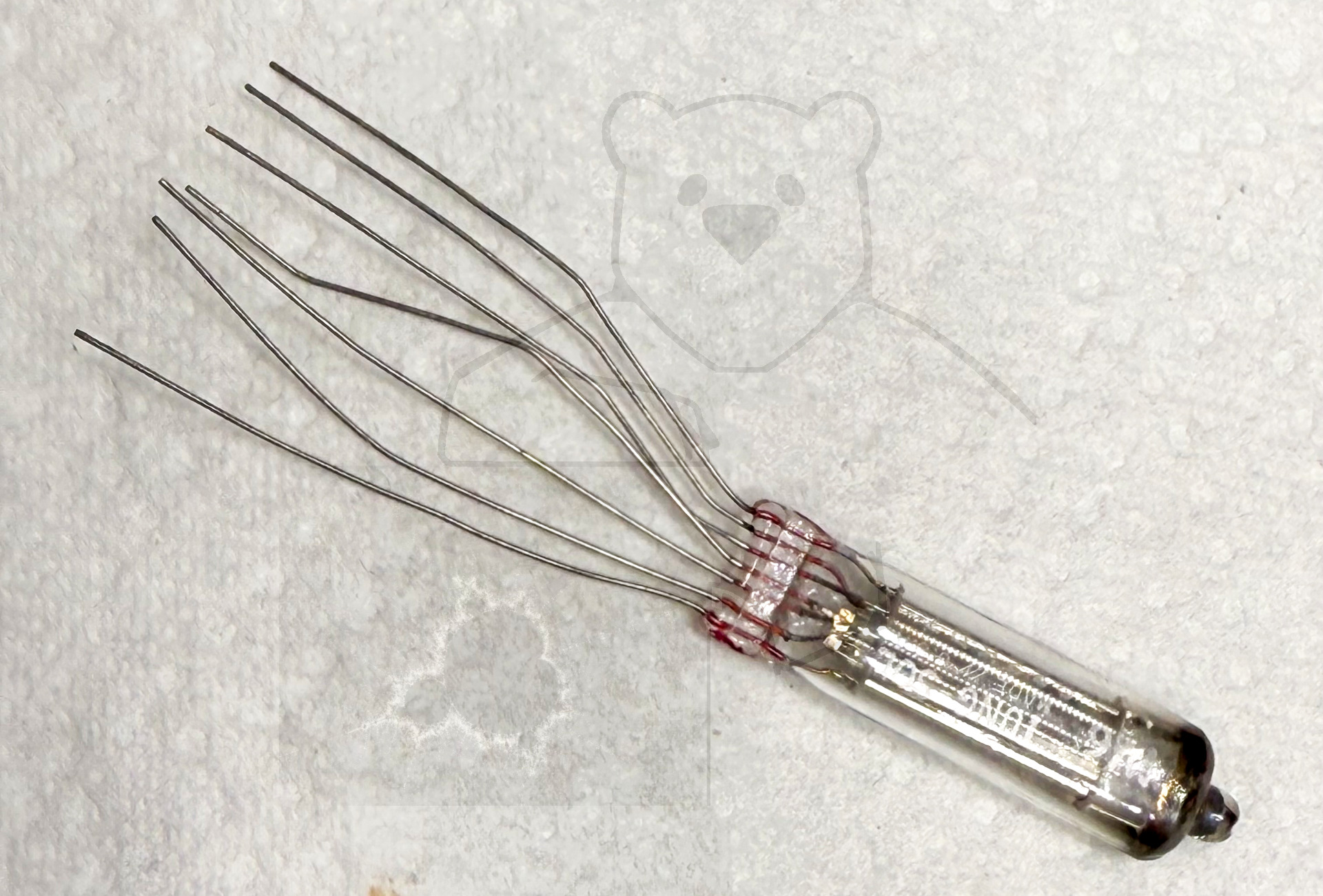

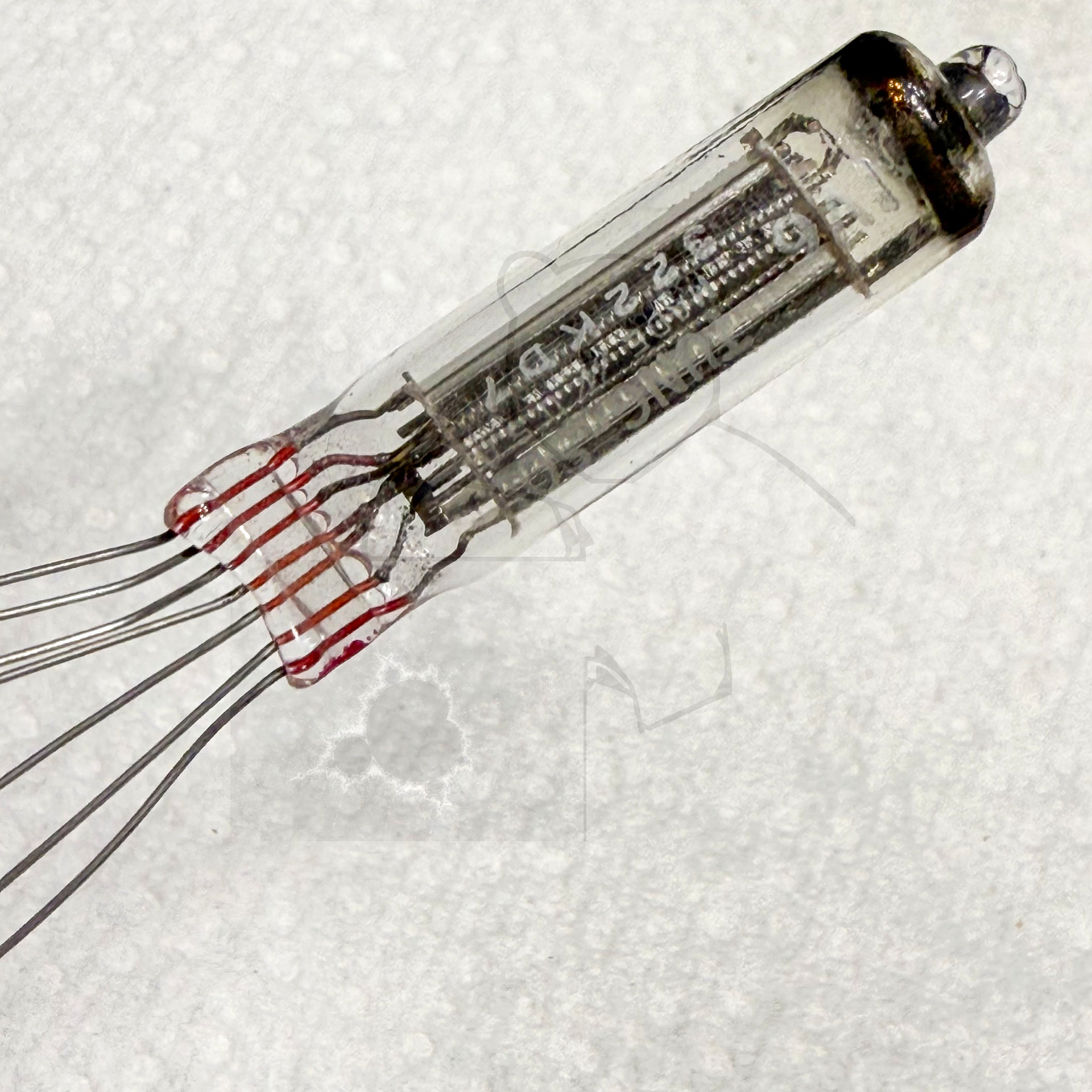

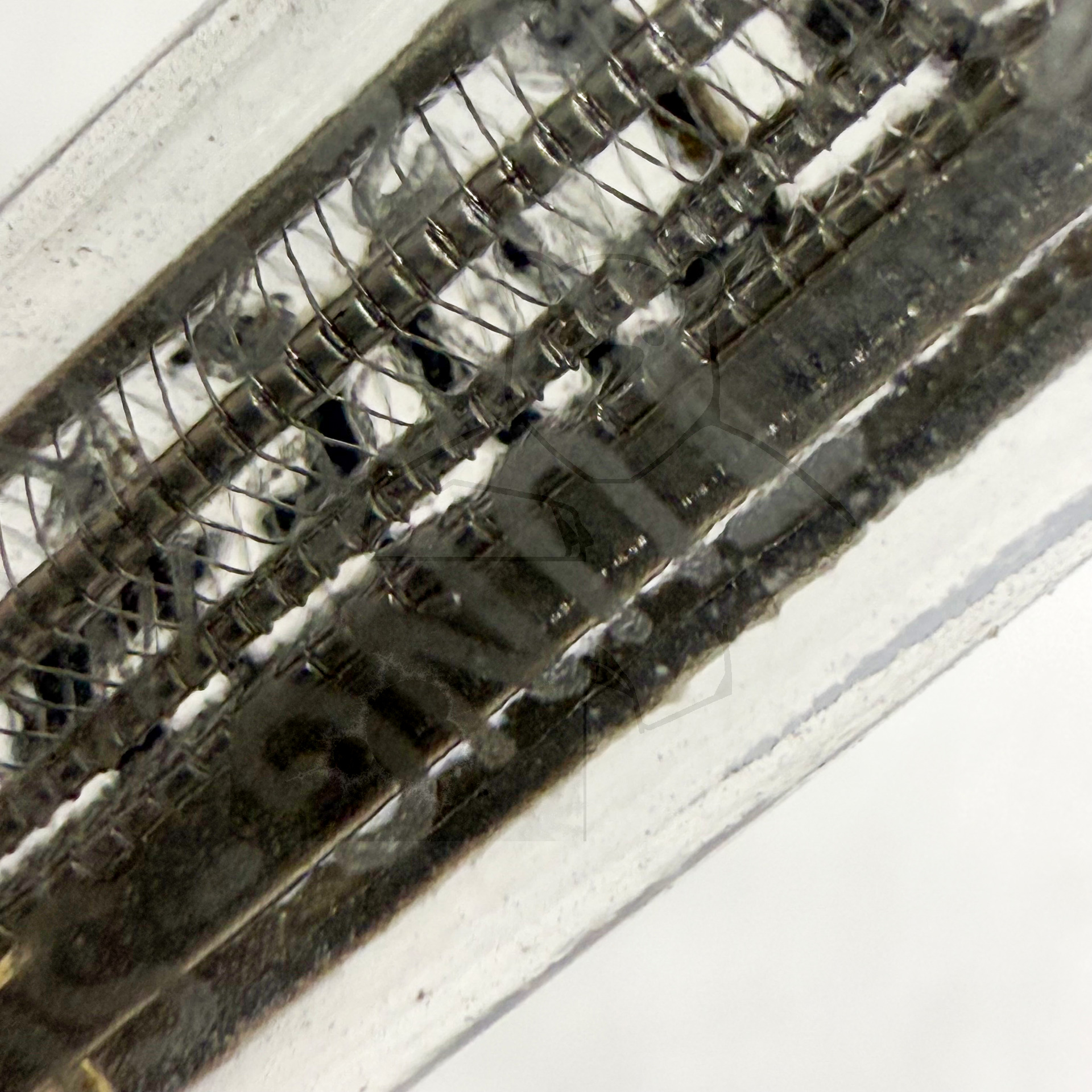

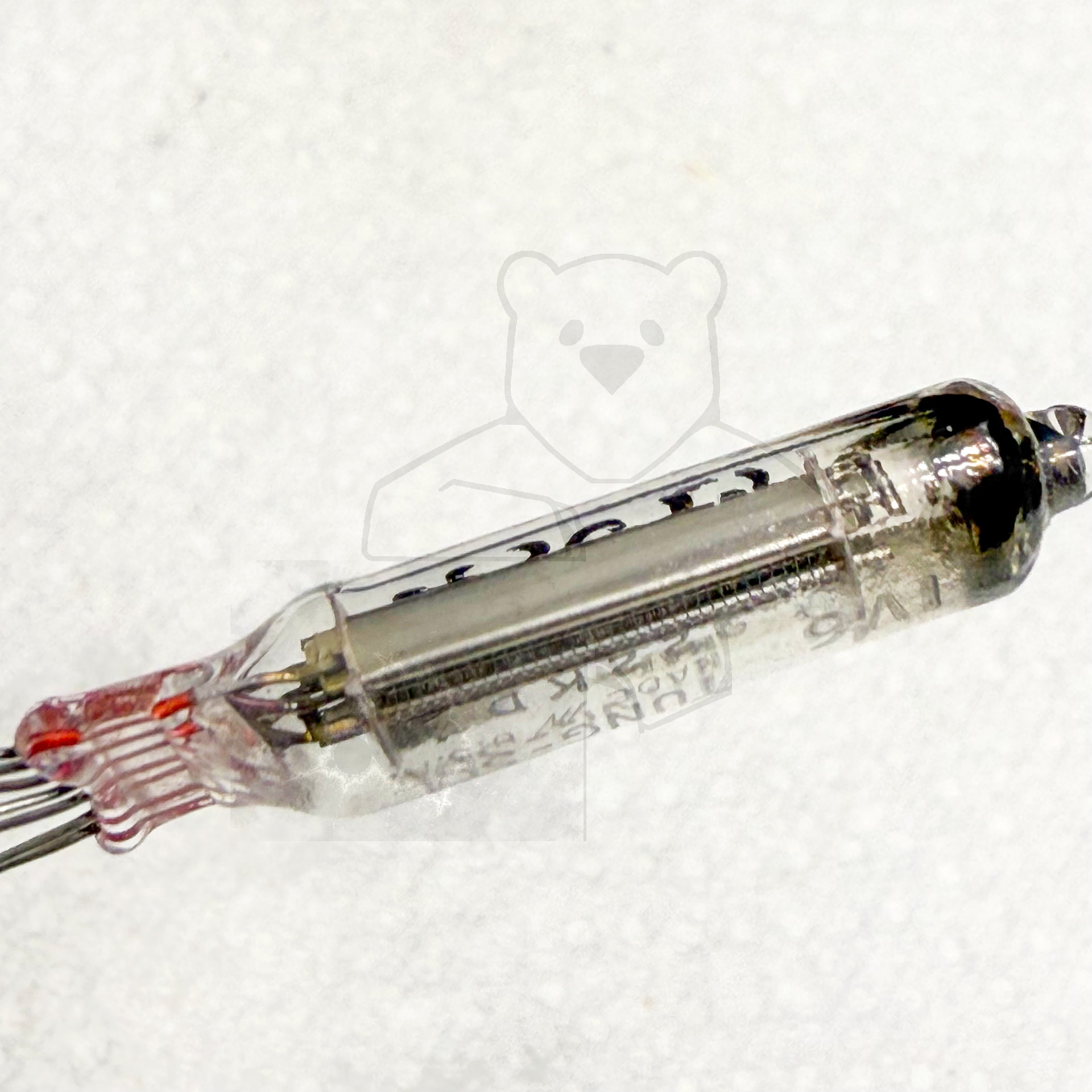

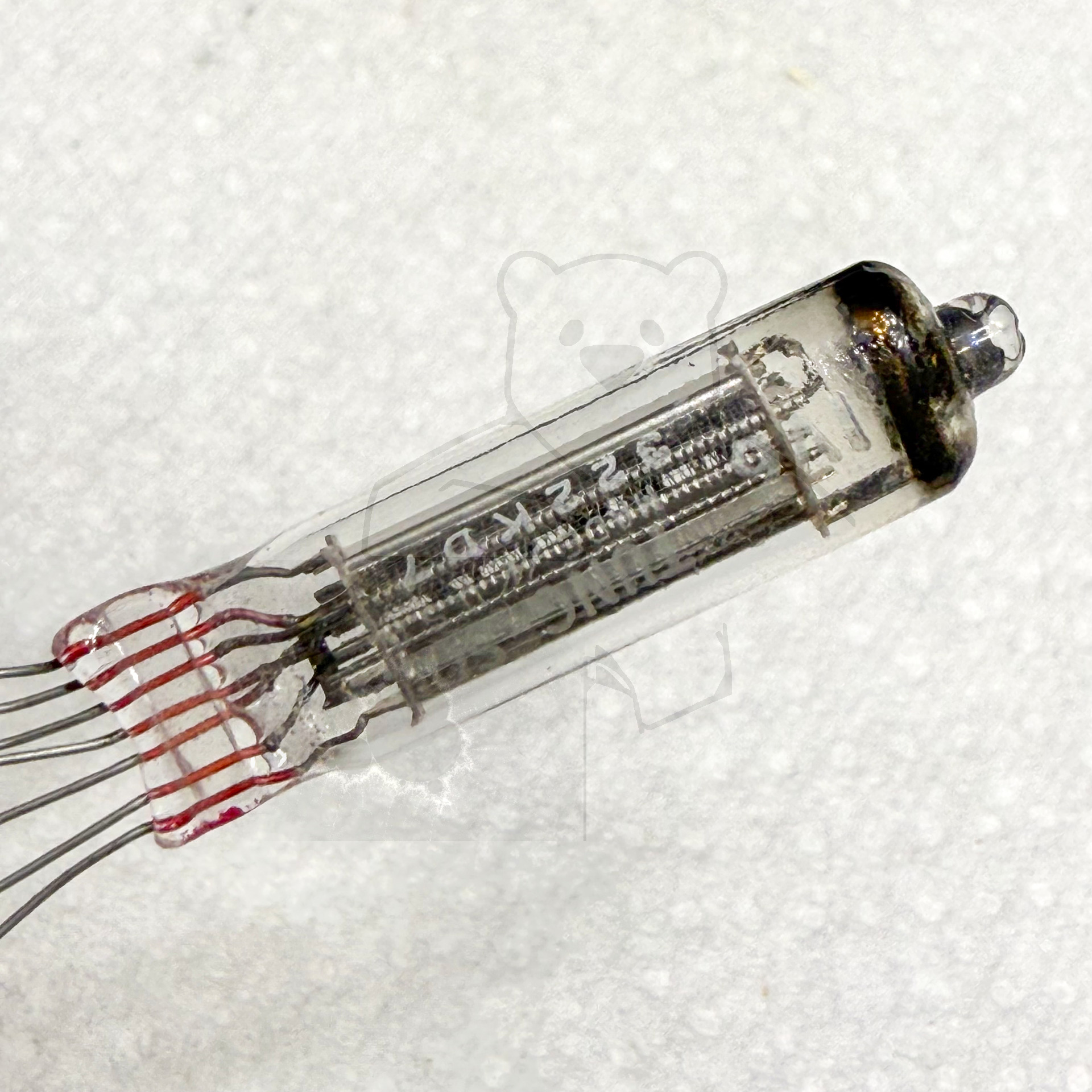

Daten und Bilder der Röhre: 1V6

🔎 Beschreibung der Röhre: 1V6

Name	1V6
Vergleichsname	DCF60
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,04
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (Flach), 7pol. → Liste aller Röhren mit: Subminiatur (Flach), 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:33:16

🔎 Beschreibung der Systeme für die Röhre: 1V6

	System 1	System 2
Kathode	4	4
Gitter 1	5	3
Gitter 2		2
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 7	4, 7
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

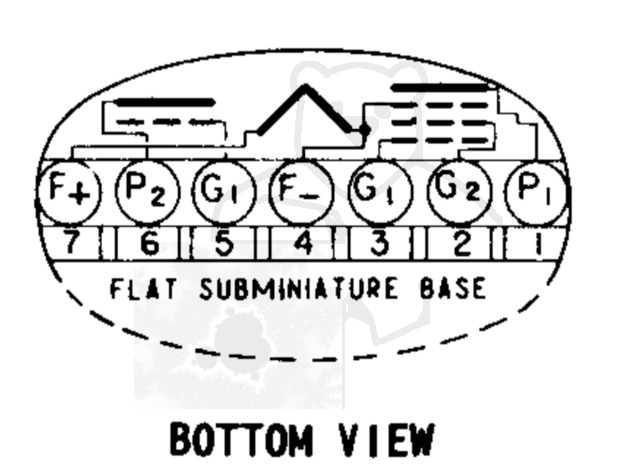

🔎 Sockelschaltung der 1V6

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 1V6
Datenblatt 1V6 Tung-Sol [www.tubedata.info].pdf (73 kB)
Pruefkarte 1V6 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
Pruefkarte 1V6 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)
