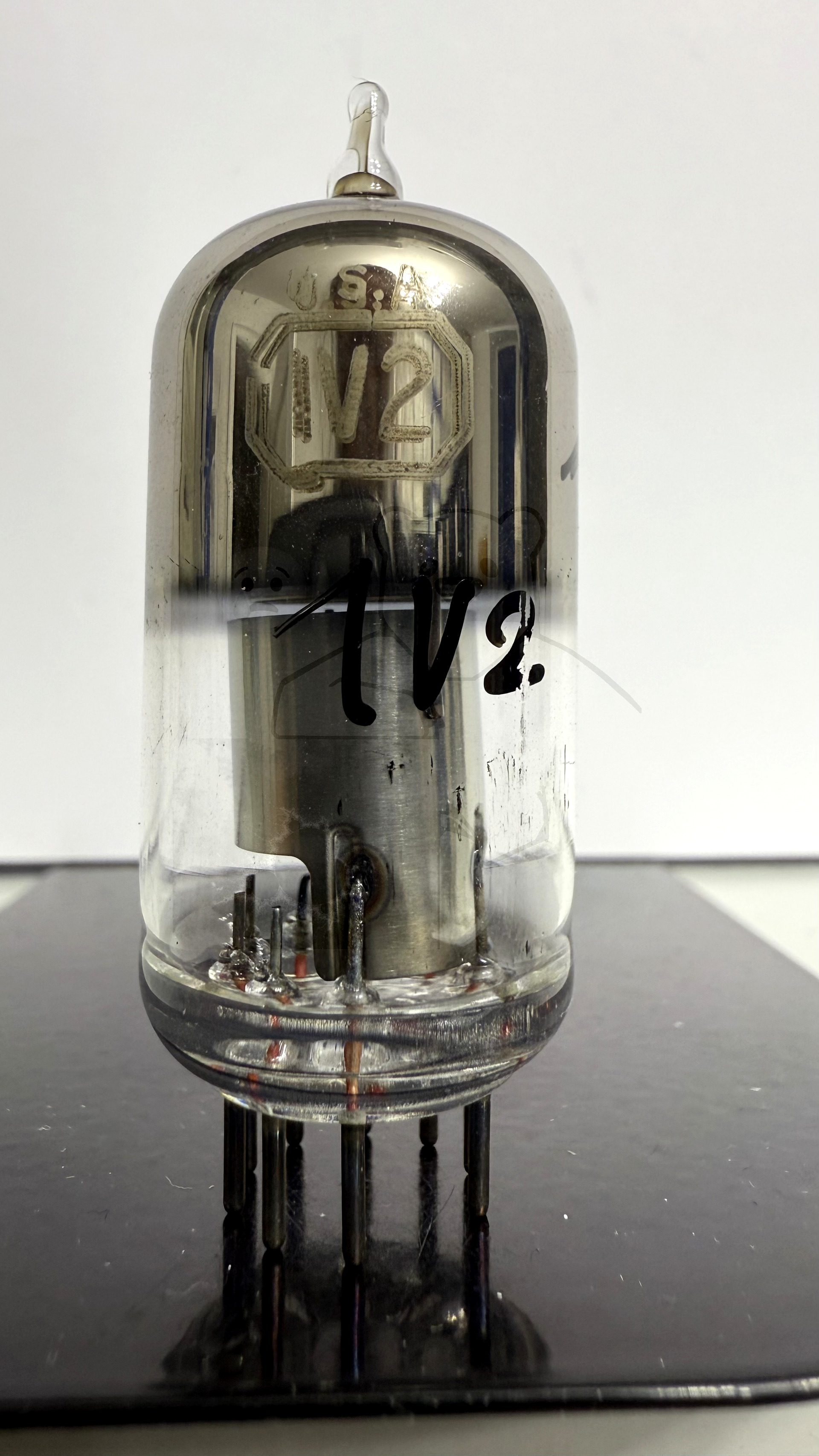

Daten und Bilder der Röhre: 1V2

🔎 Beschreibung der Röhre: 1V2

Name	1V2
Vergleichsname
Heizspannung (Volt)	0,625
Heizstrom (Ampère)	0,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:32:22

🔎 Beschreibung der Systeme für die Röhre: 1V2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1V2

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1V2
Datenblatt 1V2 General Electric [www.tubedata.info].pdf (156 kB)
Datenblatt 1V2 RCA [www.tubedata.info].pdf (76 kB)
Datenblatt 1V2 Tung-Sol [www.tubedata.info].pdf (74 kB)
Pruefkarte 1V2 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
