Daten und Bilder der Röhre: 1LE3

🔎 Beschreibung der Röhre: 1LE3

Name	1LE3
Vergleichsname	VT-239
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:20:42

🔎 Beschreibung der Systeme für die Röhre: 1LE3

	System 1
Kathode	8
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

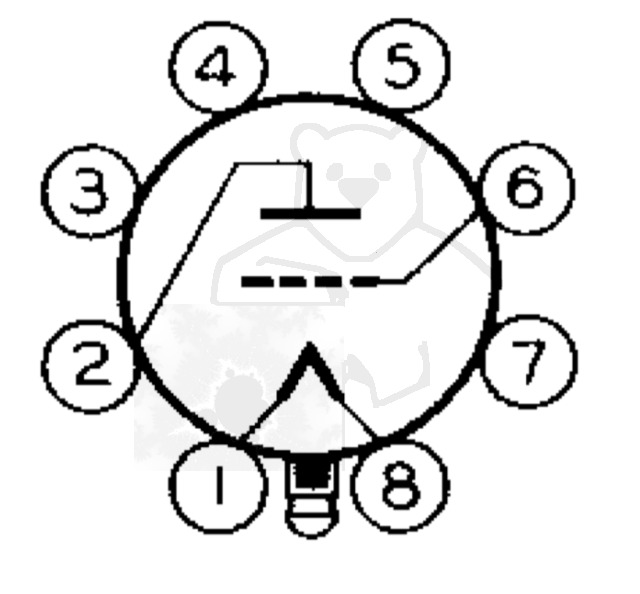

🔎 Sockelschaltung der 1LE3

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1LE3
Datenblatt 1LE3 RCA [www.tubedata.info].pdf (35 kB)
Datenblatt 1LE3 Tung-Sol [www.tubedata.info].pdf (117 kB)
Pruefkarte 1E4 1LE3 VT-239 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 1LE3 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
