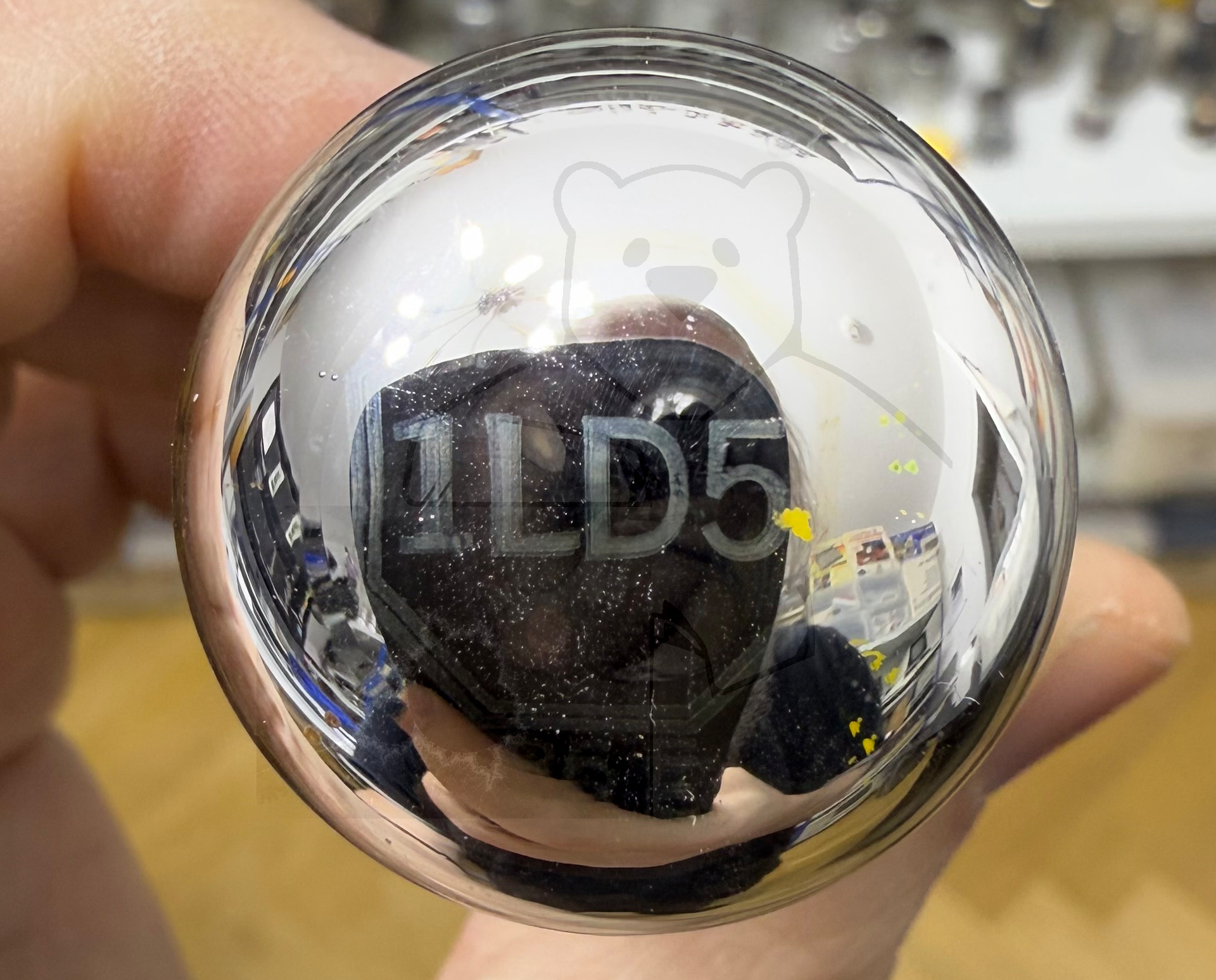

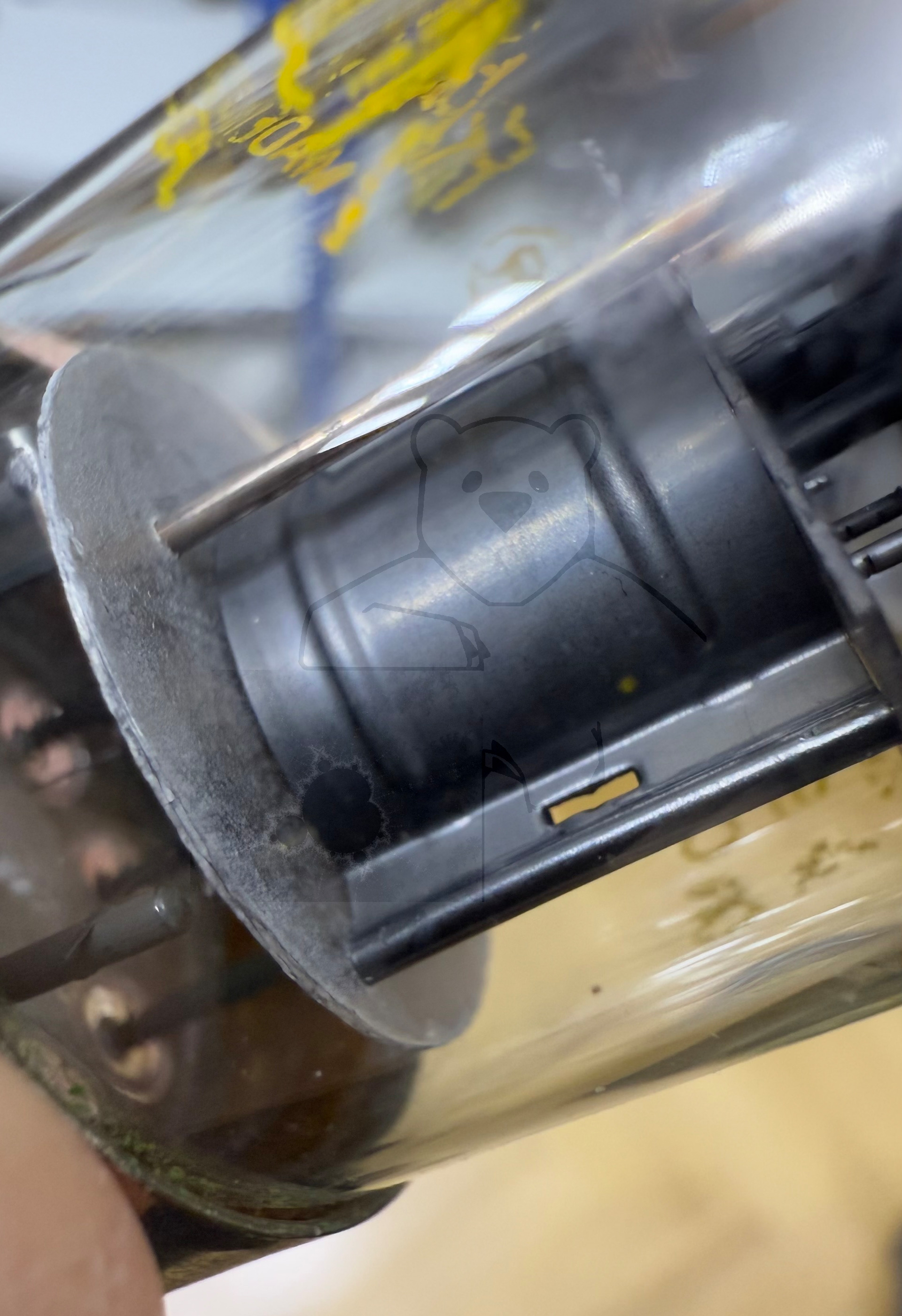

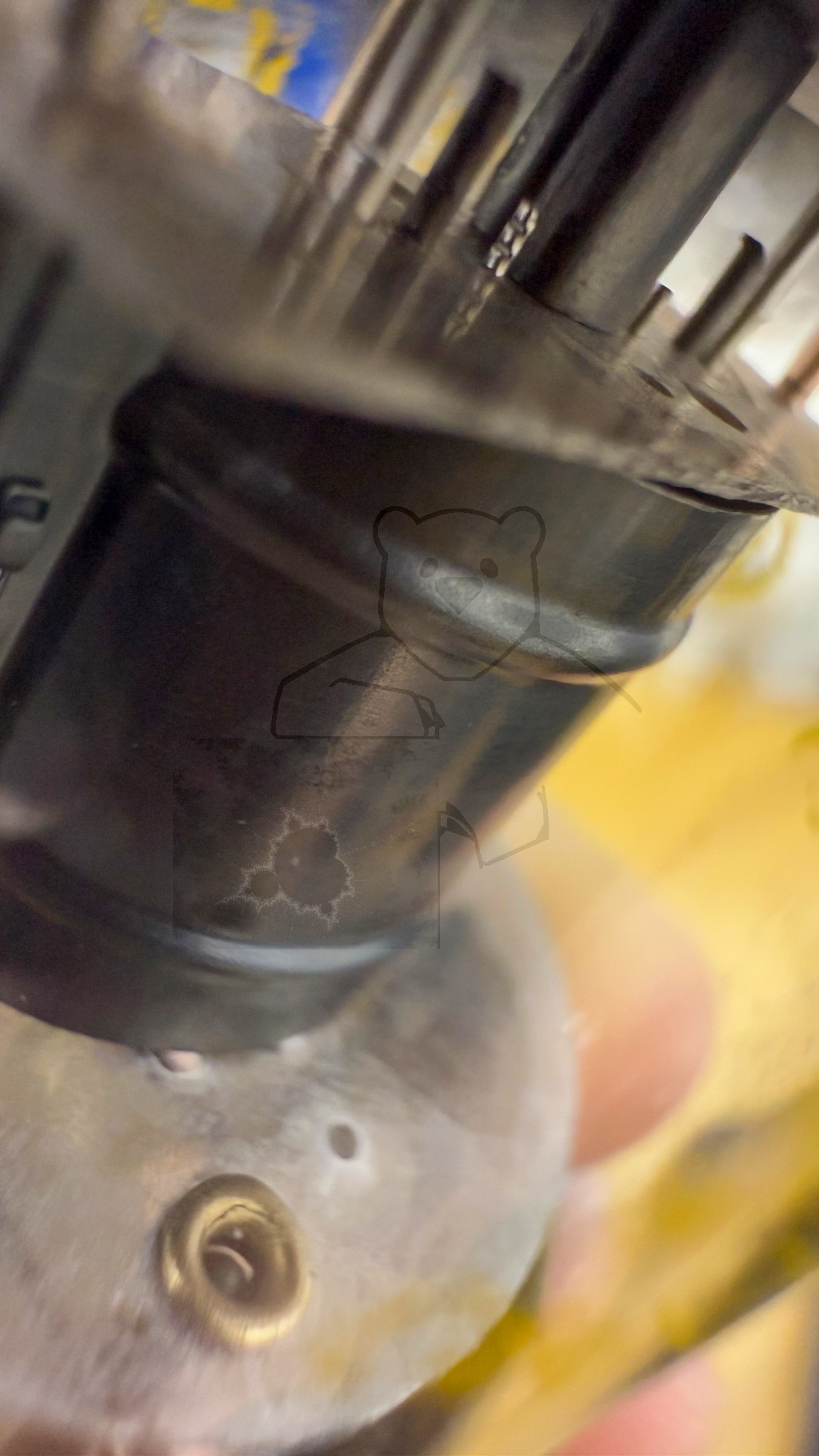

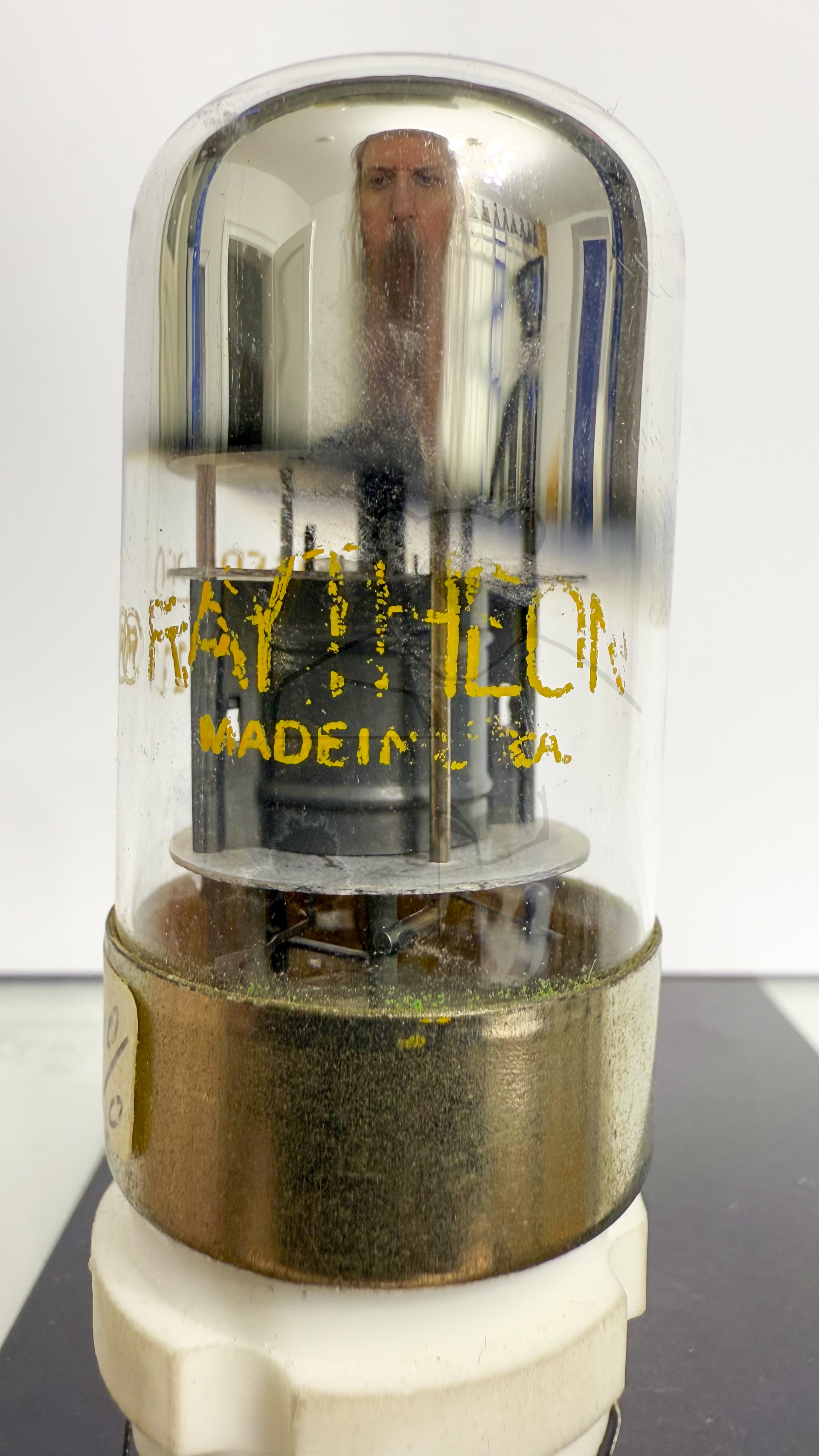

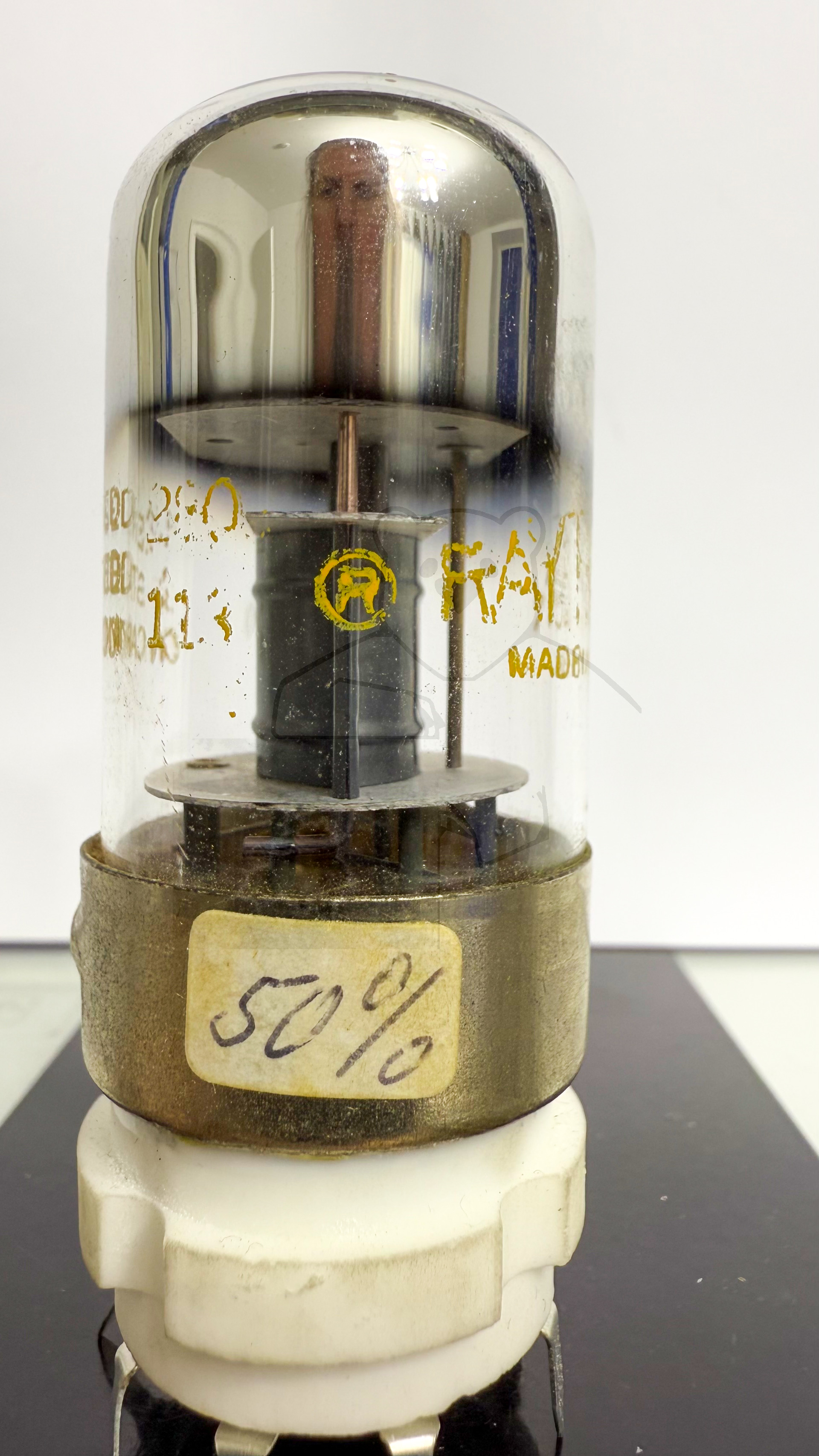

Daten und Bilder der Röhre: 1LD5

🔎 Beschreibung der Röhre: 1LD5

Name	1LD5
Vergleichsname	CV779 DAF26
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

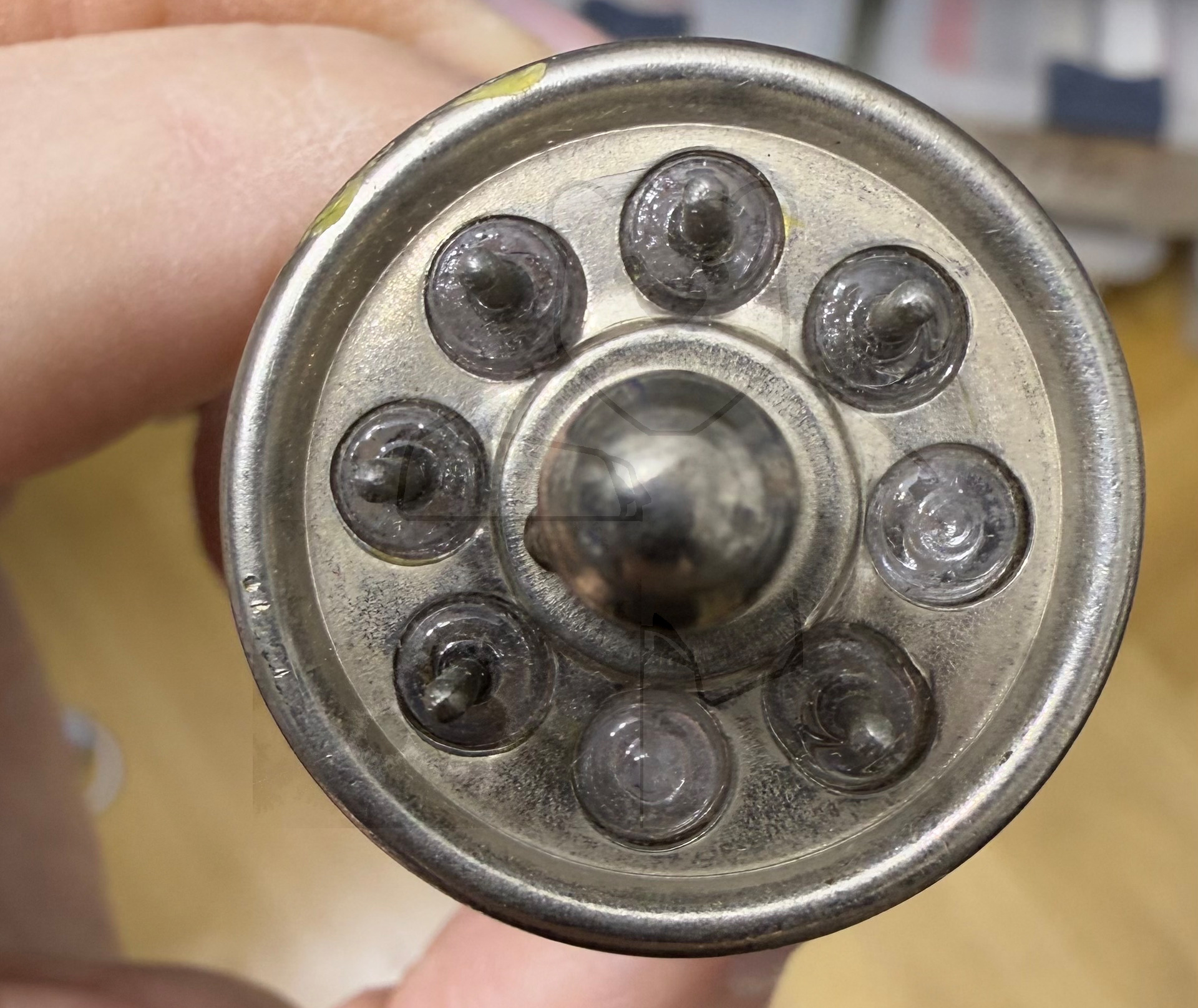

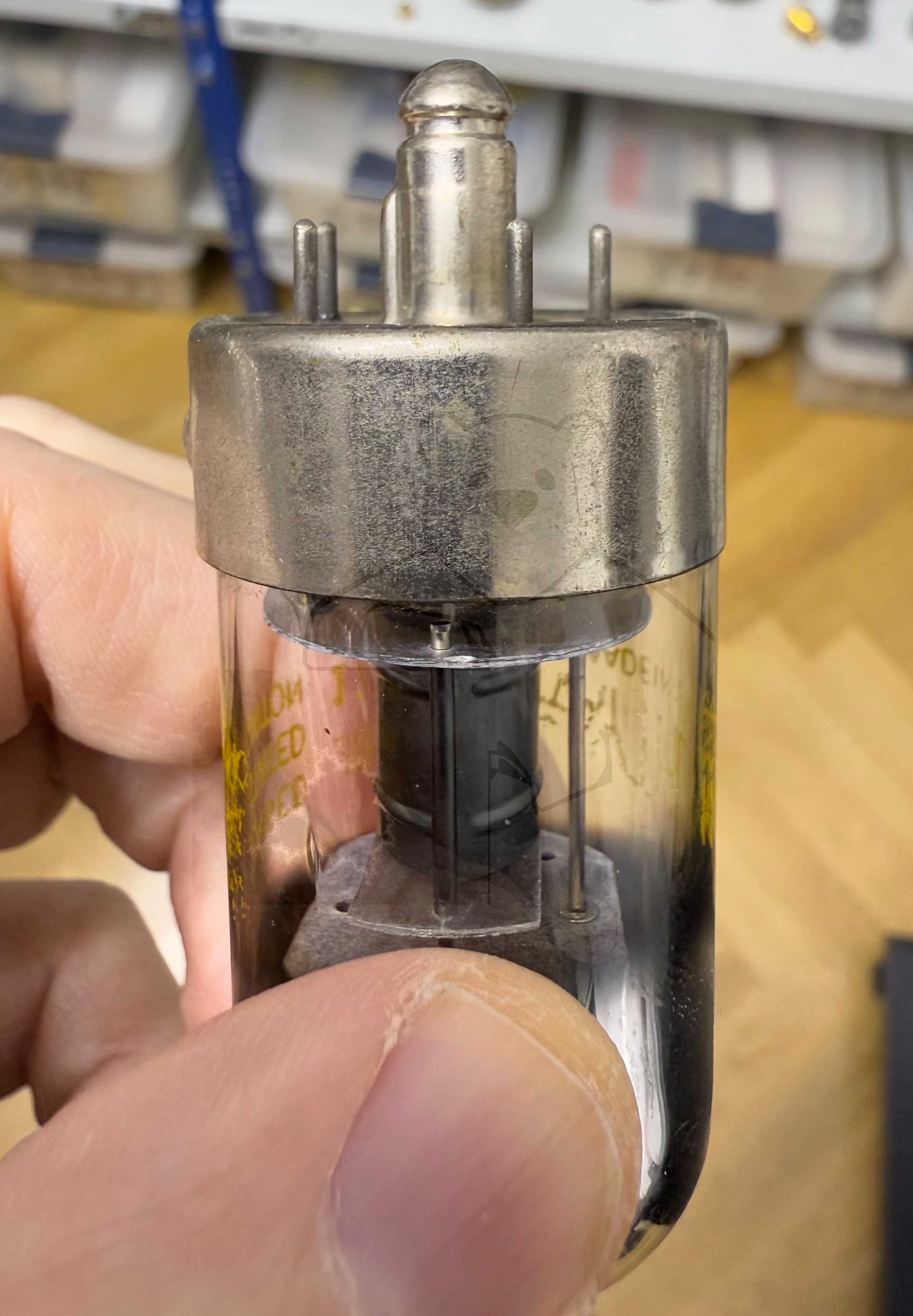

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:19:37

🔎 Beschreibung der Systeme für die Röhre: 1LD5

	System 1	System 2
Kathode	8	8
Gitter 1		6
Gitter 2		3
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Detektor	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

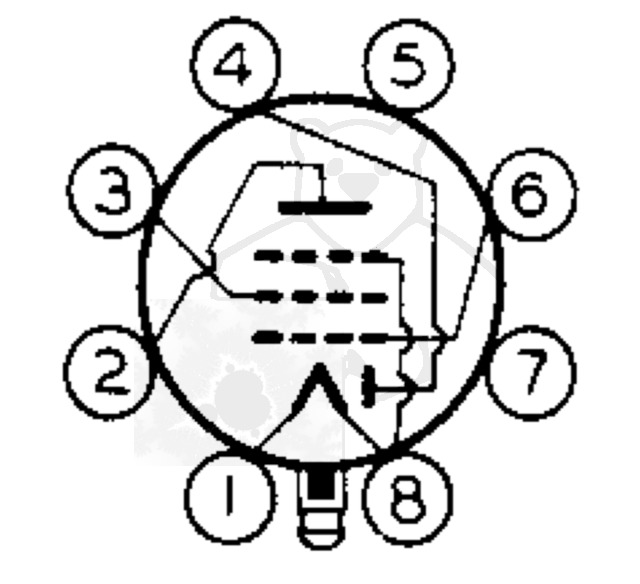

🔎 Sockelschaltung der 1LD5

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1LD5
Datenblatt 1LD5 RCA [www.tubedata.info].pdf (44 kB)
Datenblatt 1LD5 Tung-Sol [www.tubedata.info].pdf (168 kB)
Pruefkarte 1LD5 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
