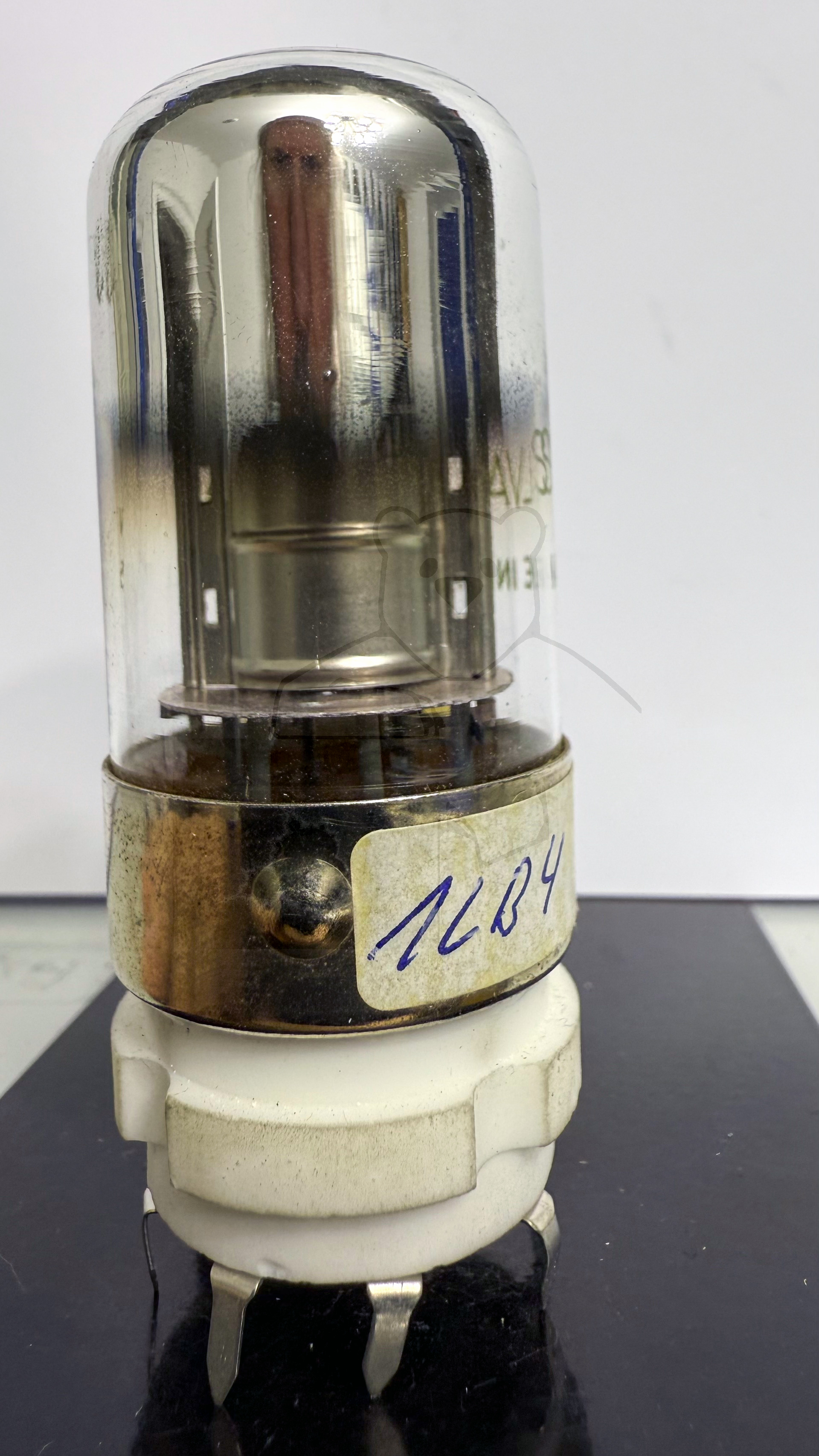

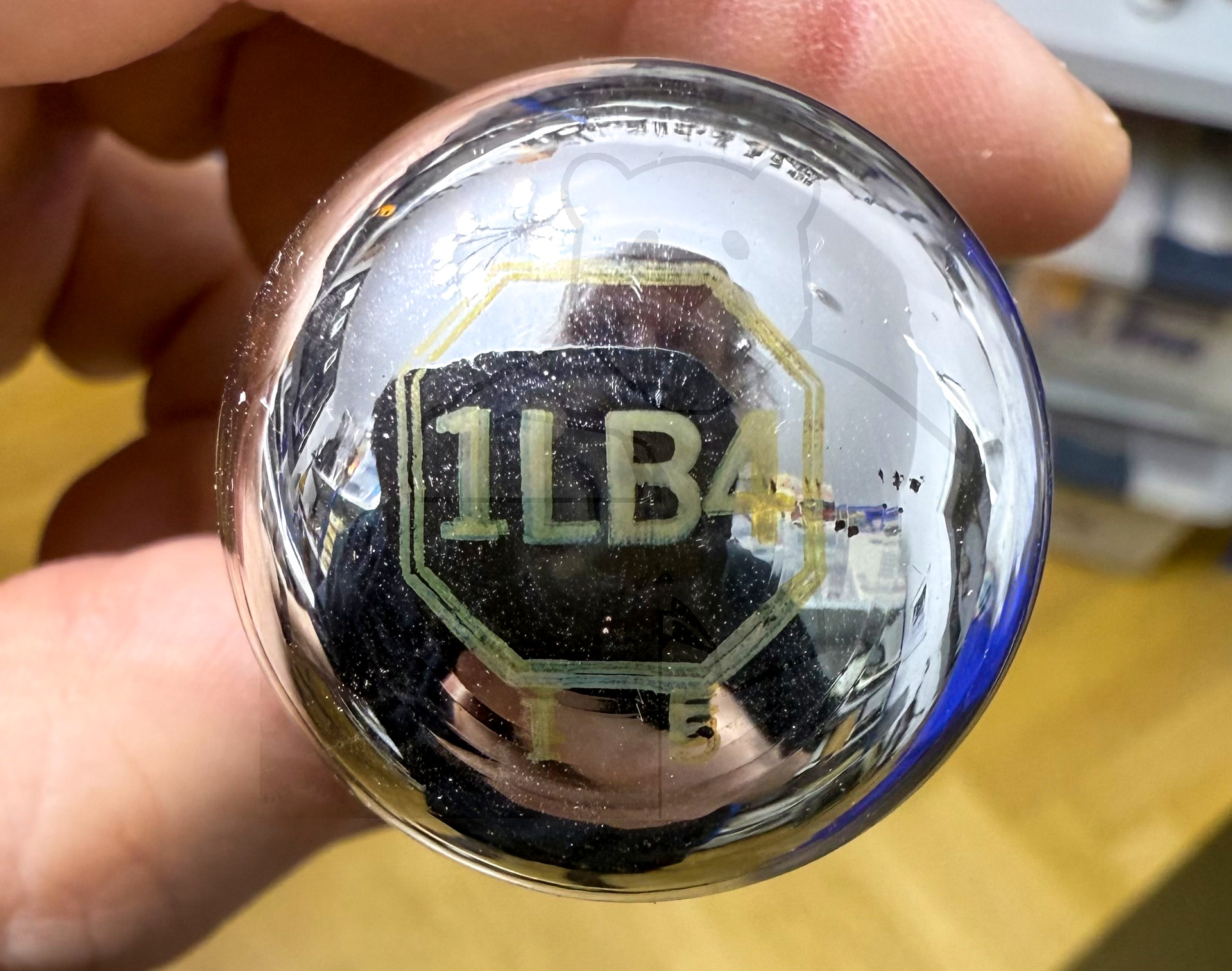

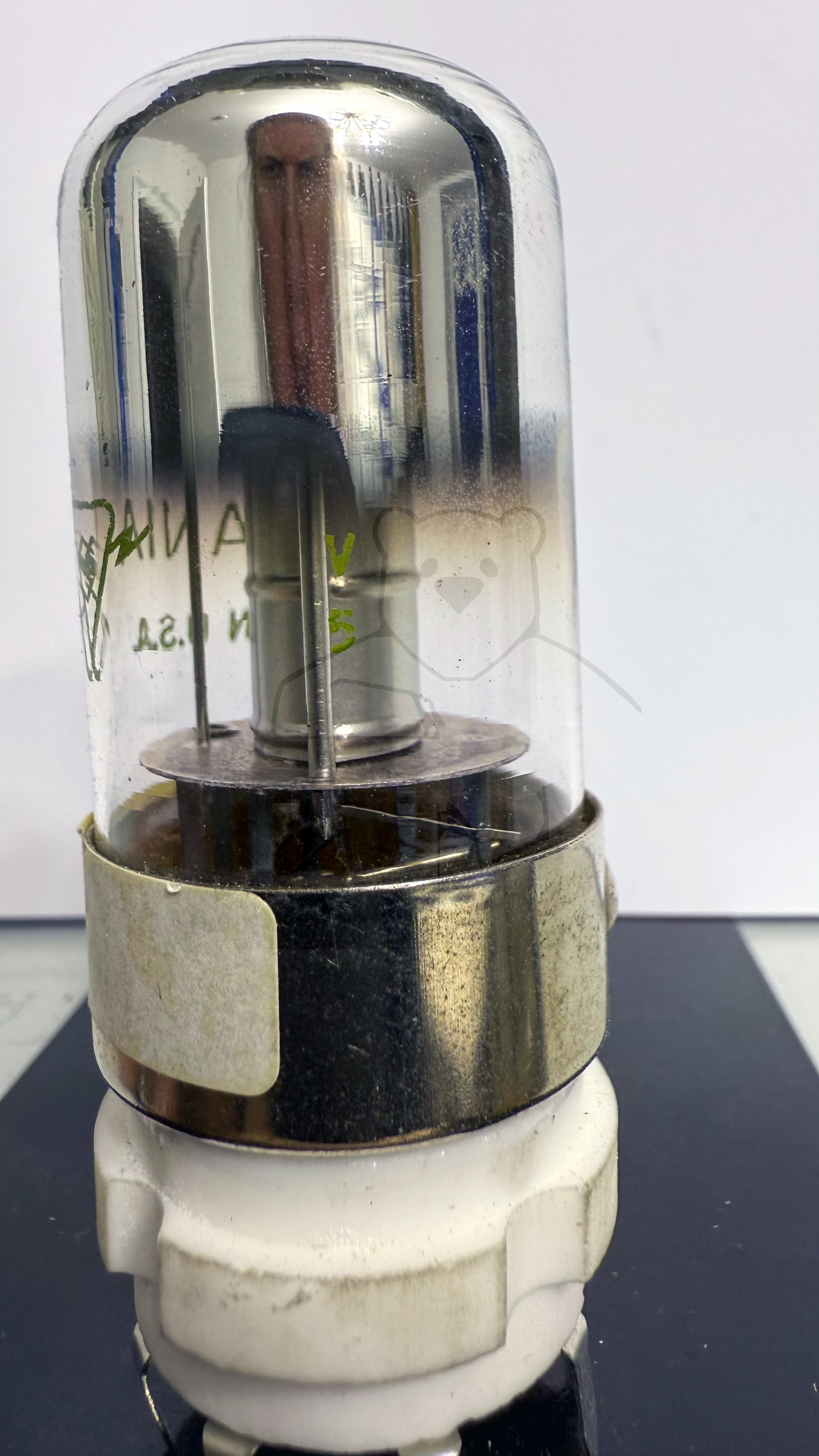

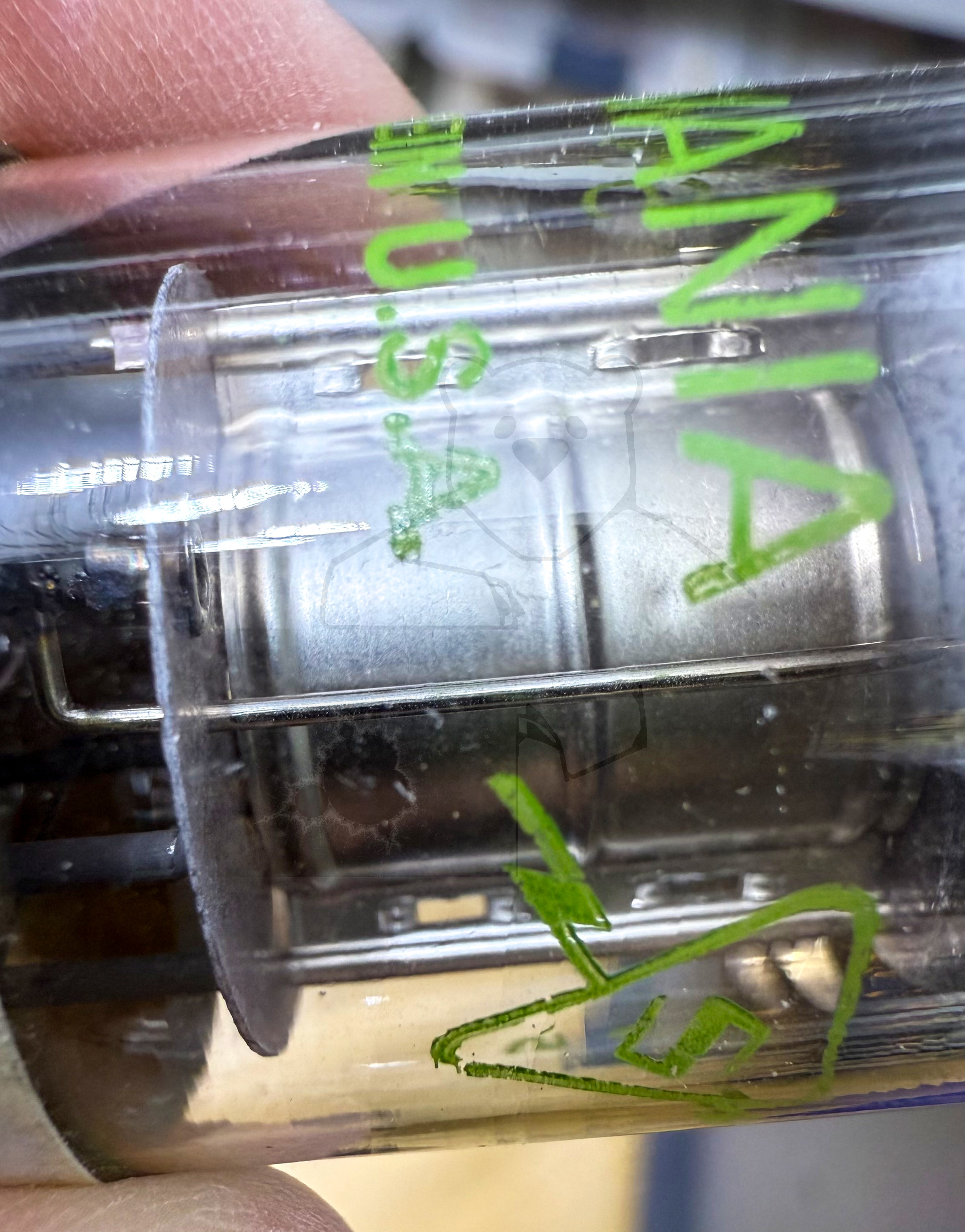

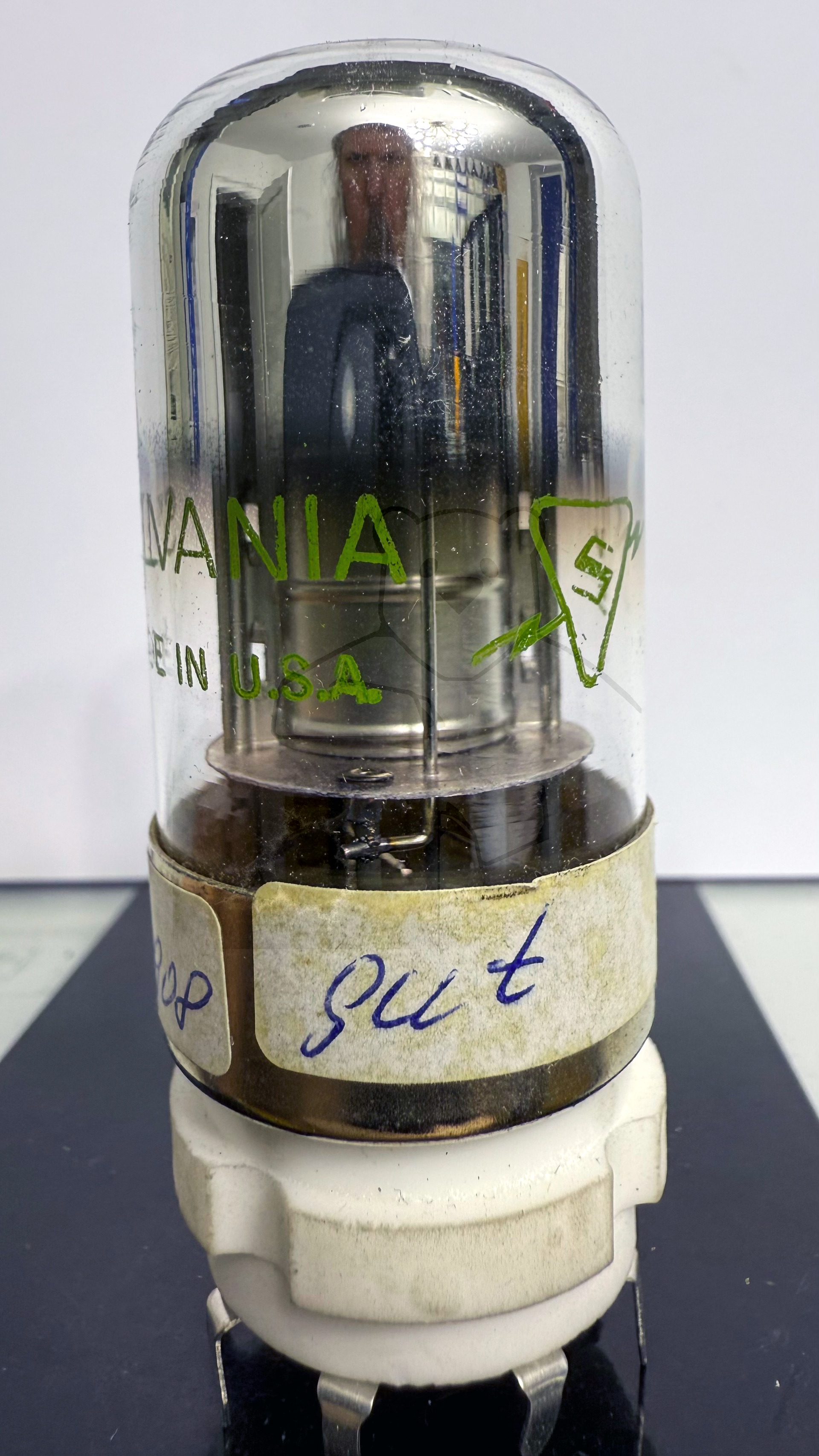

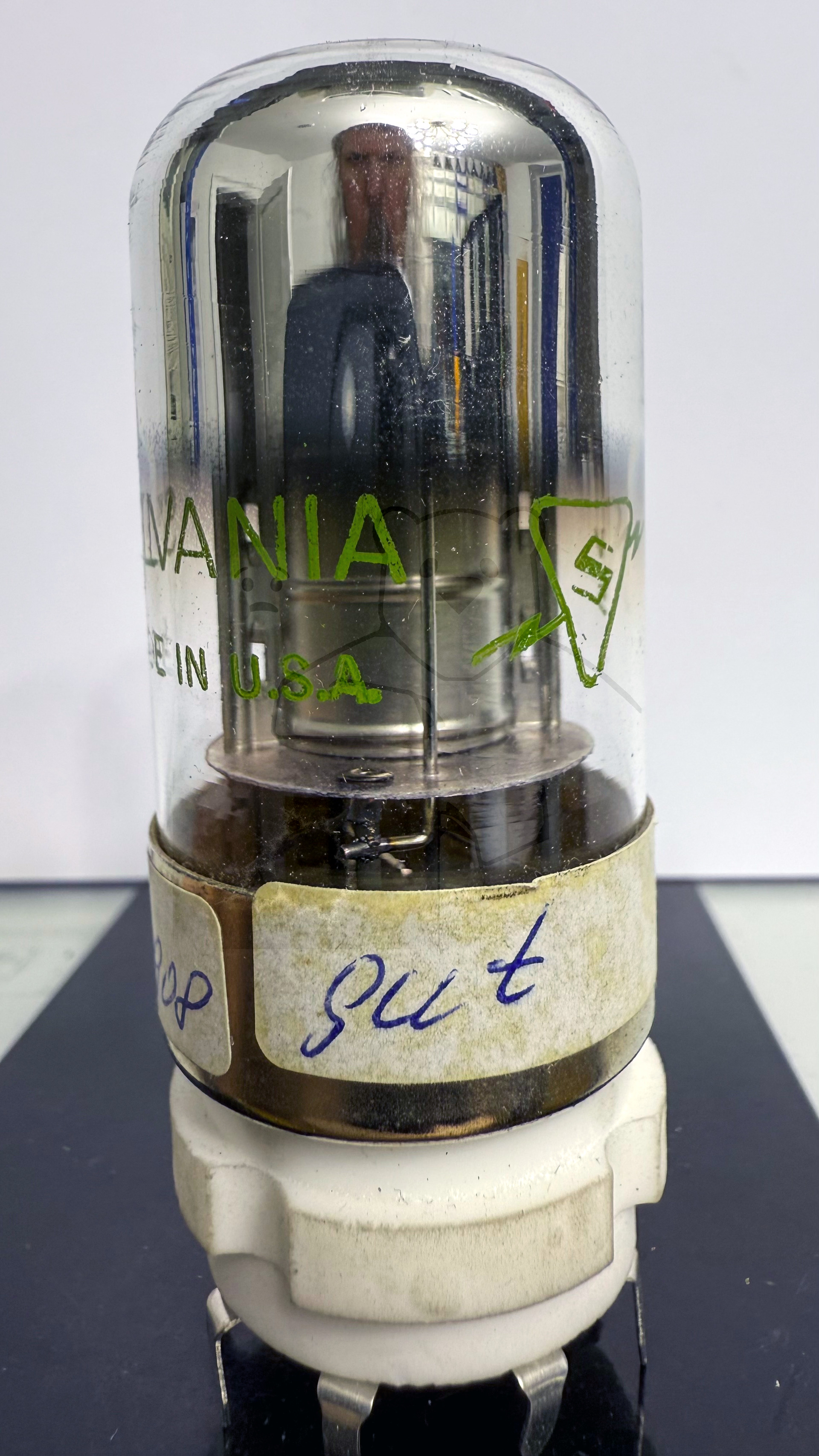

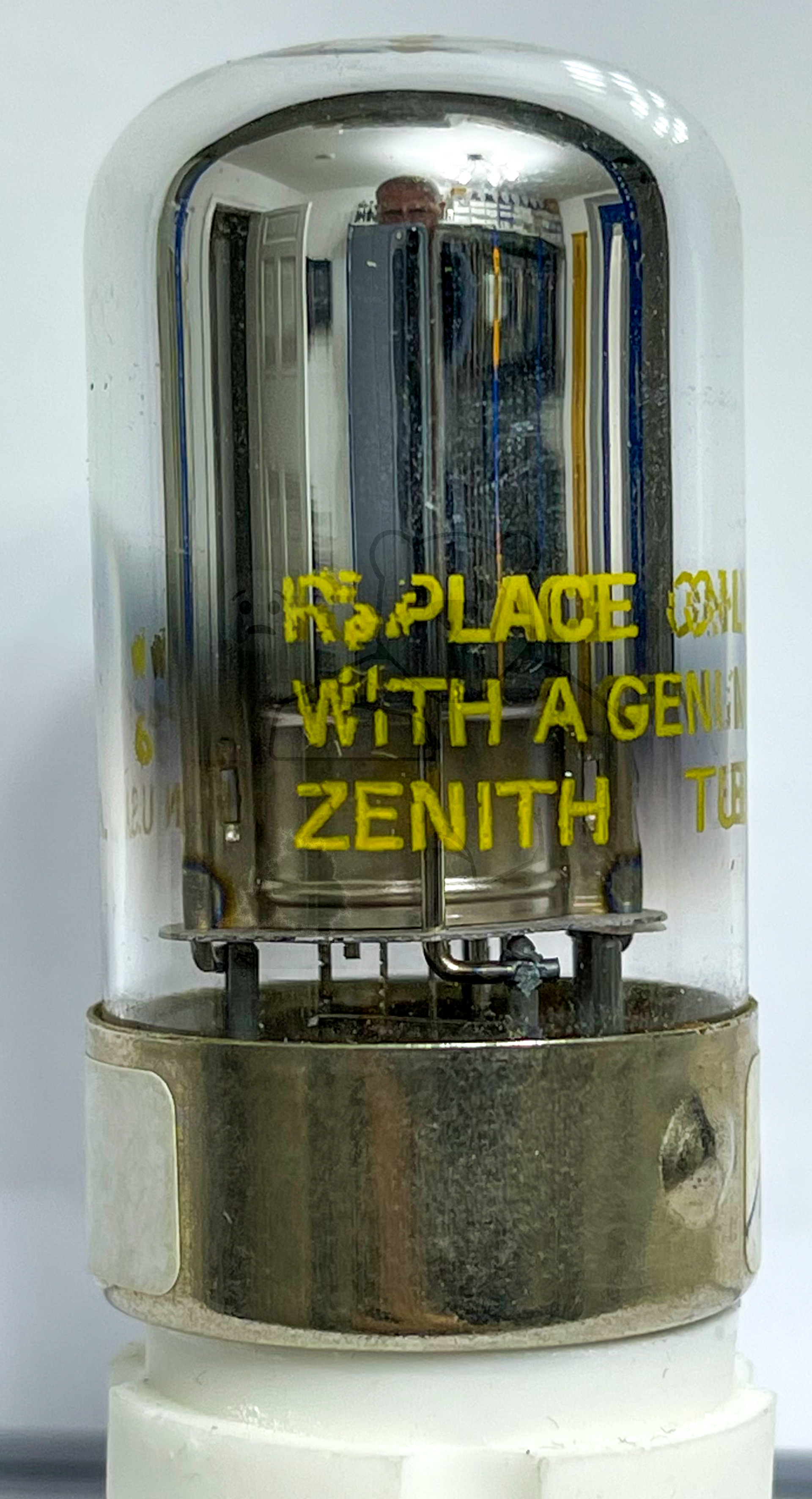

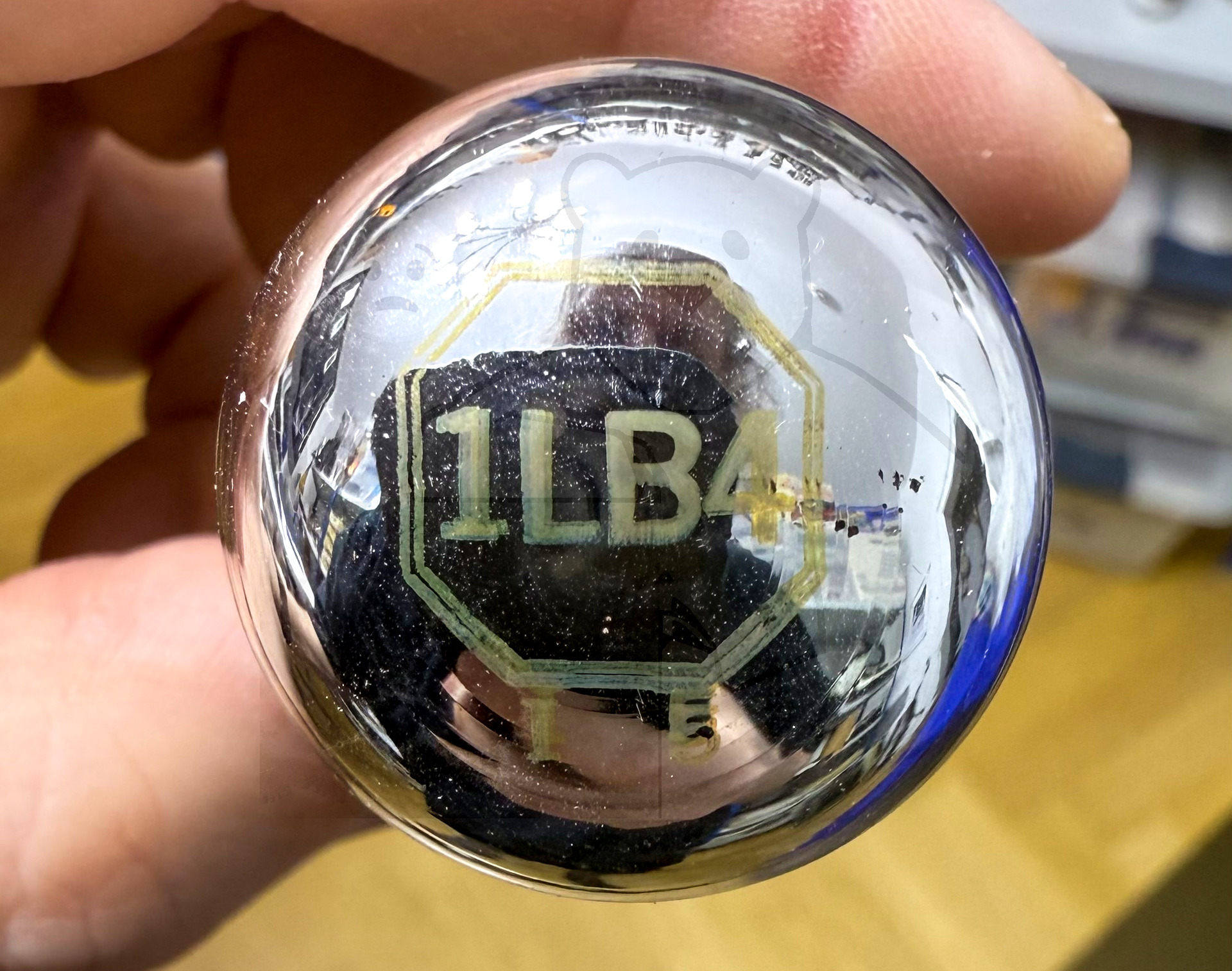

Daten und Bilder der Röhre: 1LB4

🔎 Beschreibung der Röhre: 1LB4

Name	1LB4
Vergleichsname	CV776
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

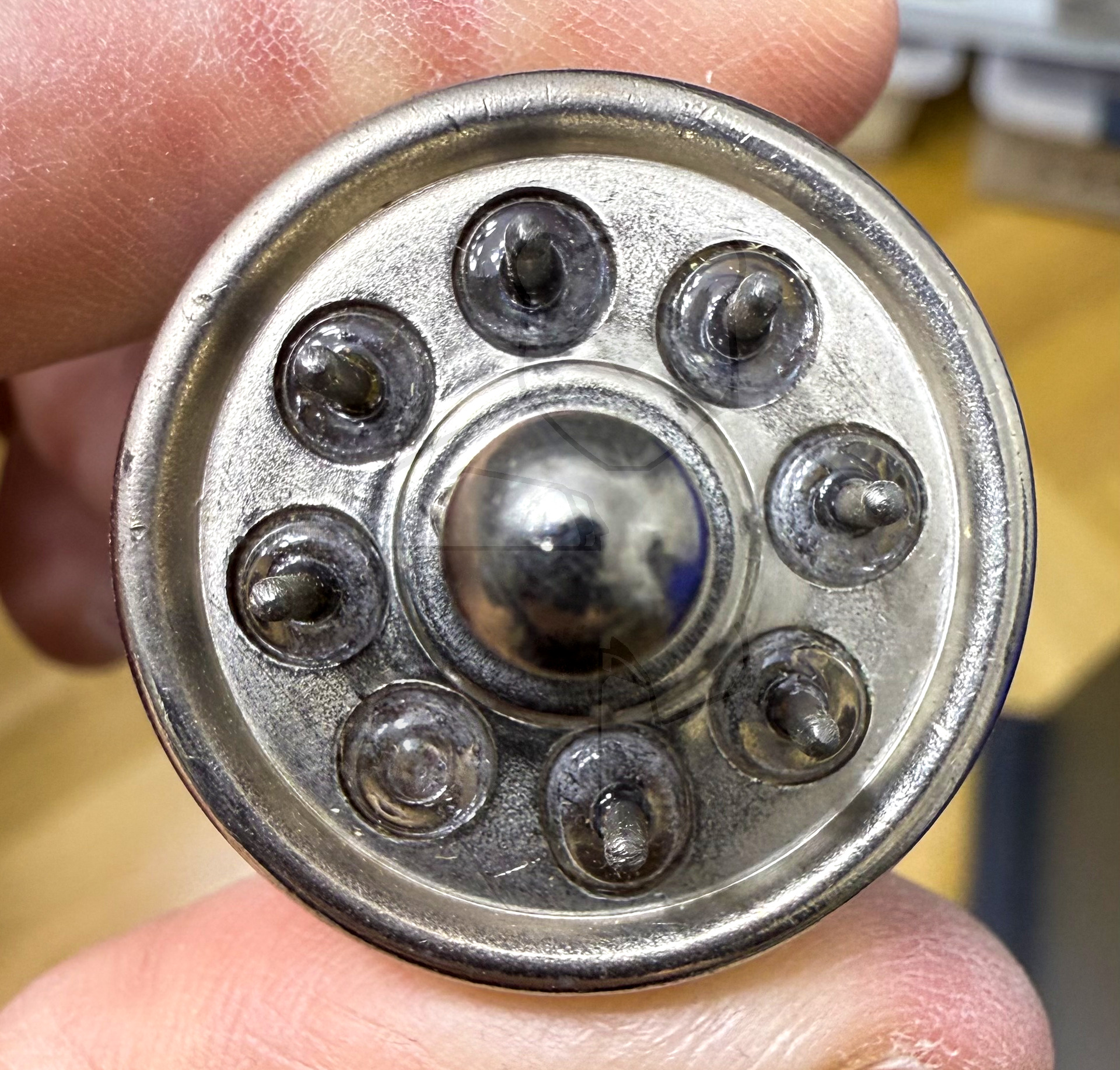

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:26:41

🔎 Beschreibung der Systeme für die Röhre: 1LB4

	System 1
Kathode	8
Gitter 1	6
Gitter 2	3
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1LB4

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1LB4
Datenblatt 1LB4 RCA [www.tubedata.info].pdf (26 kB)
Datenblatt 1LB4 Tung-Sol [www.tubedata.info].pdf (118 kB)
Pruefkarte 1LB4 - Funke W19 Roehrenpruefer.pdf (148 kB)
