Daten und Bilder der Röhre: 1G6GT

🔎 Beschreibung der Röhre: 1G6GT

Name	1G6GT
Vergleichsname	1G6 1G6G
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2019 15:59:14

🔎 Beschreibung der Systeme für die Röhre: 1G6GT

	System 1	System 2
Kathode	7	7
Gitter 1	5	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

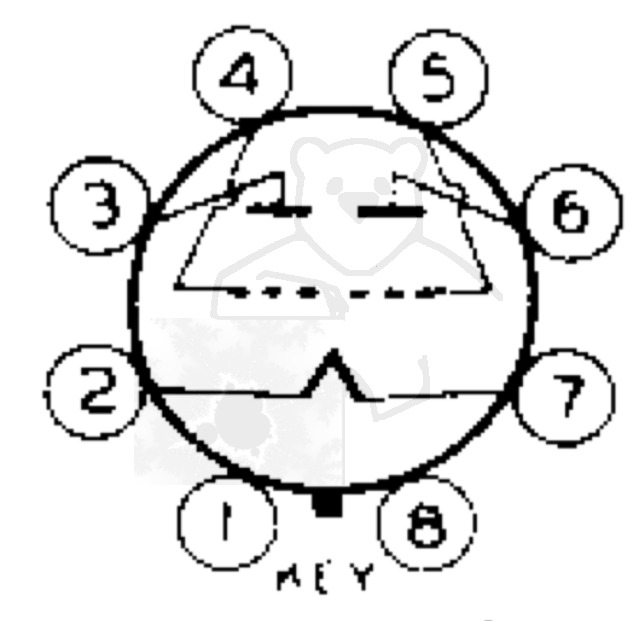

🔎 Sockelschaltung der 1G6GT

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1G6GT

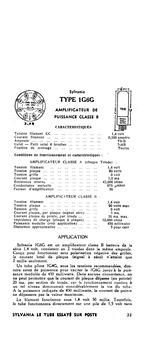

Datenblatt 1G6G Sylvania [www.tubedata.info].pdf (70 kB)
Datenblatt 1G6GT RCA [www.tubedata.info].pdf (51 kB)
Datenblatt 1G6GT Tung-Sol [www.tubedata.info].pdf (95 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
