Daten und Bilder der Röhre: 19H4

🔎 Beschreibung der Röhre: 19H4

Name	19H4
Vergleichsname	CV2180
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,7
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2019 15:54:30

🔎 Beschreibung der Systeme für die Röhre: 19H4

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

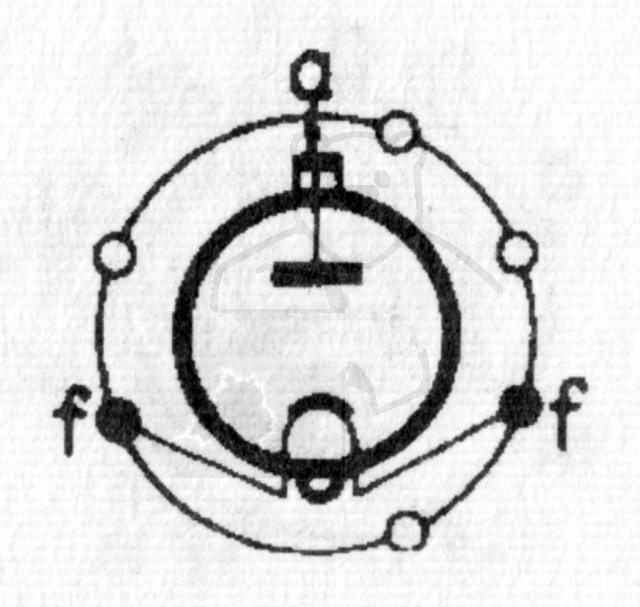

🔎 Sockelschaltung der 19H4

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: 19H4
Datenblatt 19H4 AEI-Ediswan.pdf (155 kB)
Datenblatt 19H4 Mazda [www.tubedata.info].pdf (120 kB)
Datenblatt 19H4 Mazda-Ediswan.pdf (138 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 19H4

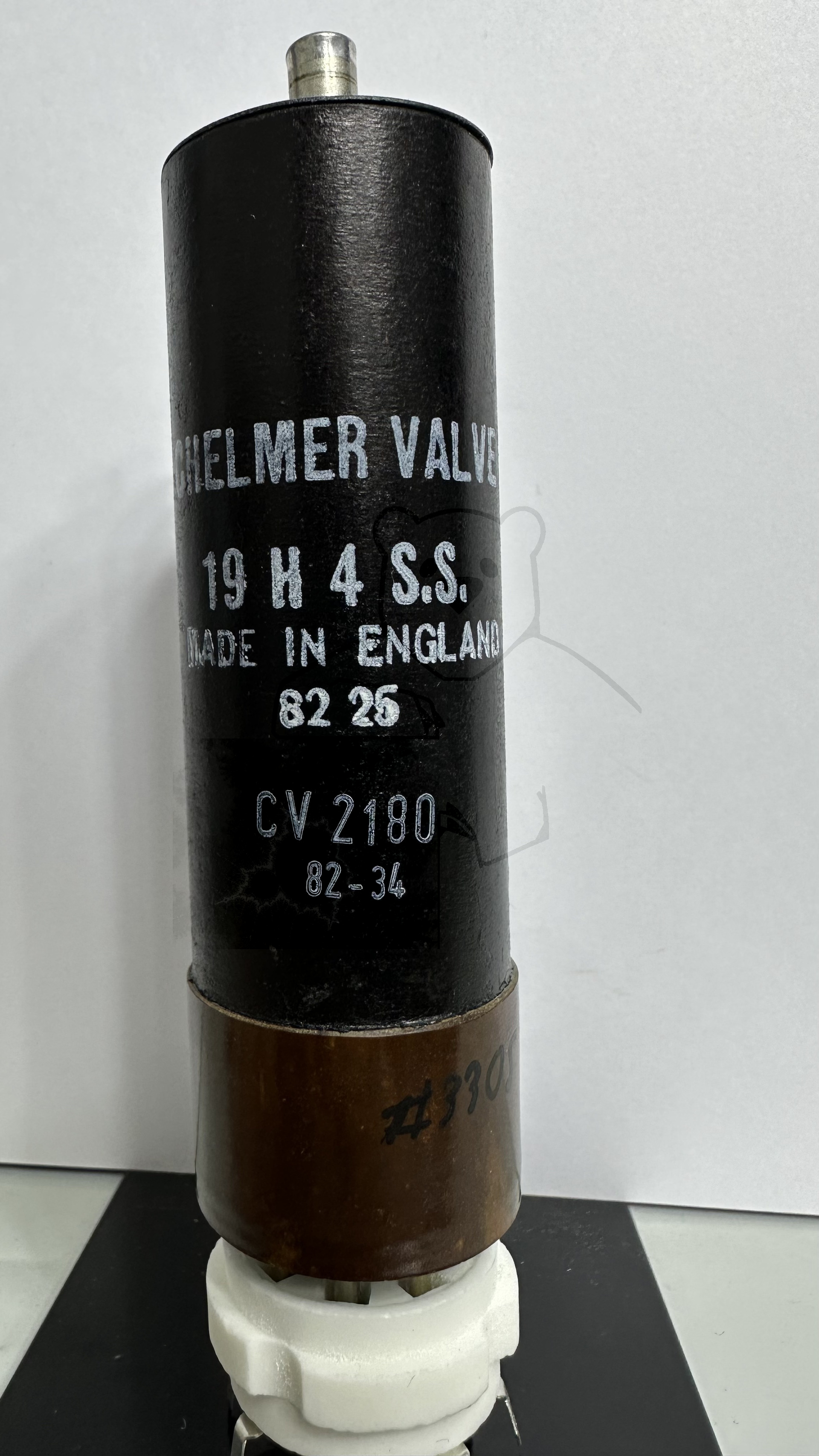

Röhre 19H4 #3305 Bild 1

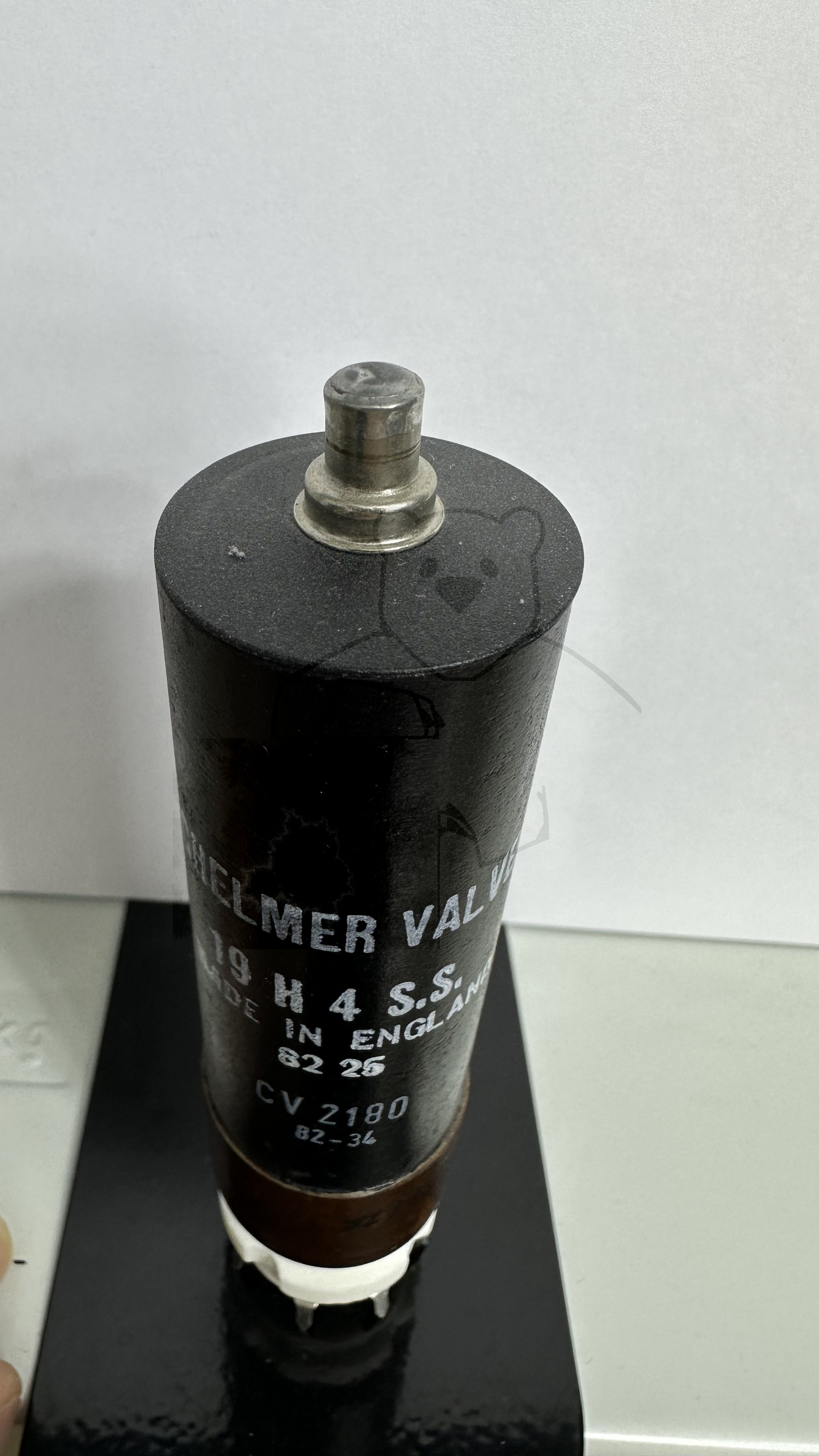

Röhre 19H4 #3305 Bild 2

🔎 Alle Röhren vom Typ 19H4 in der Sammlung

→ 19H4 Inventar: 03305 Hersteller: → Chelmer Valve
