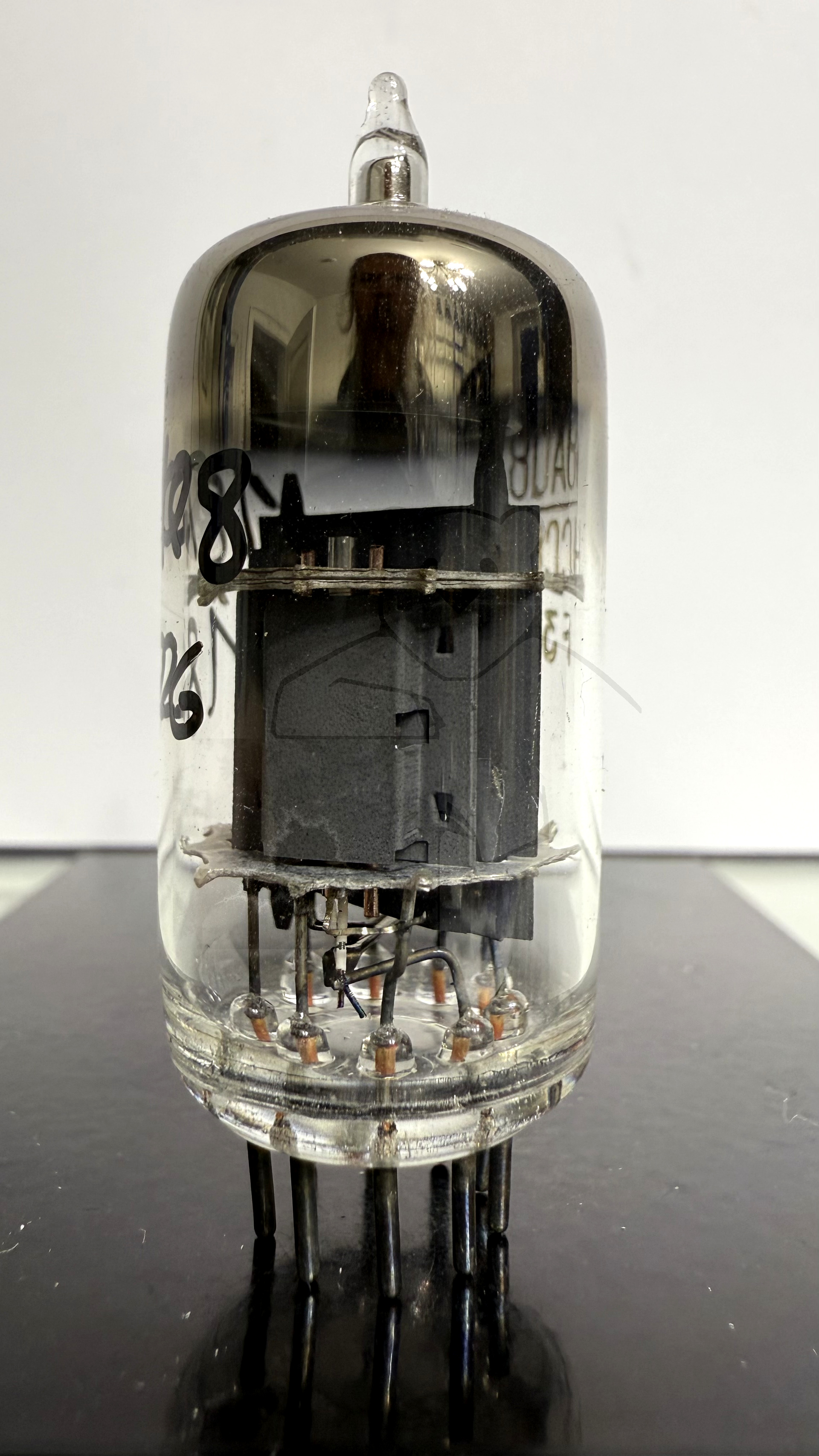

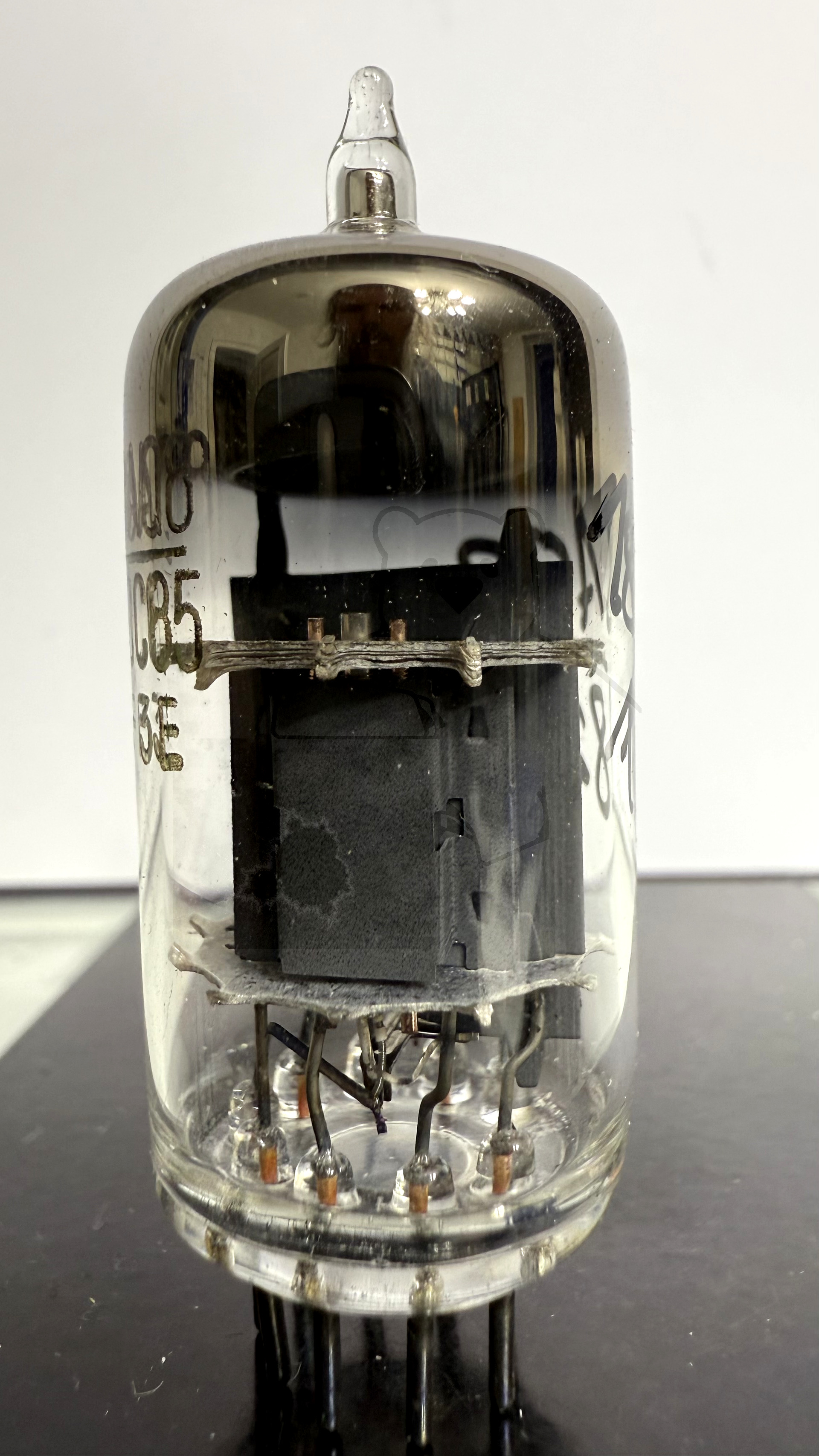

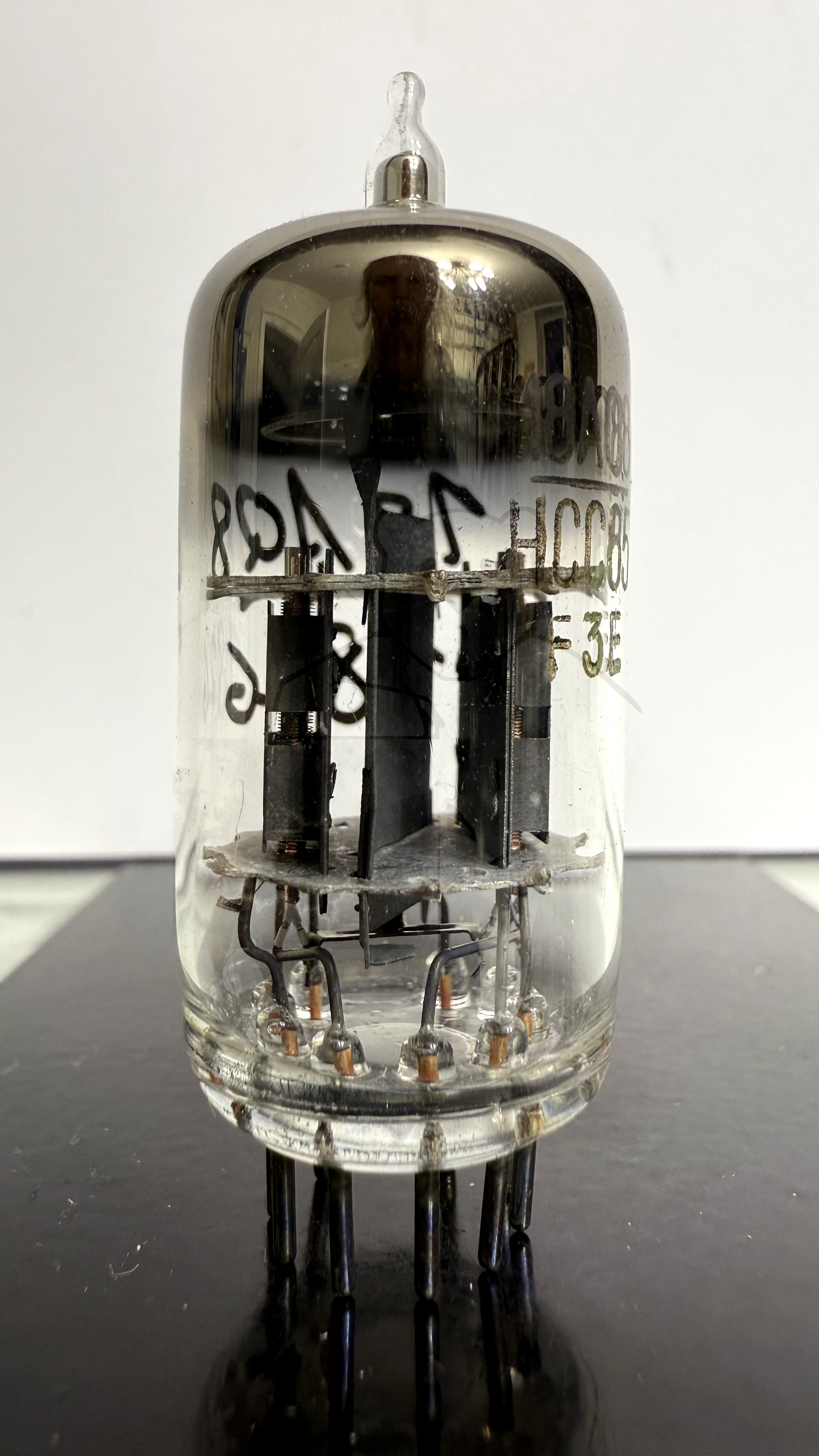

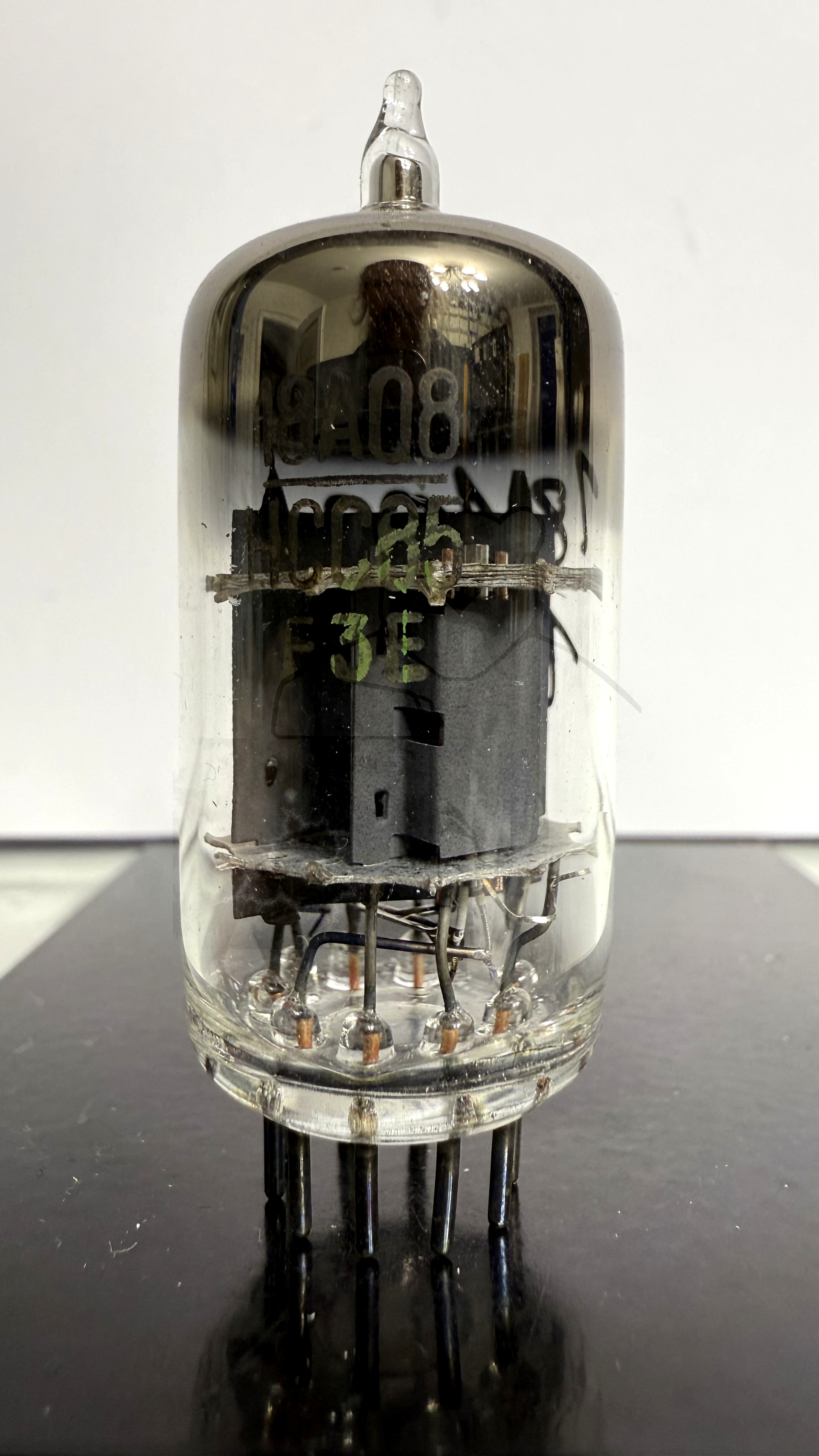

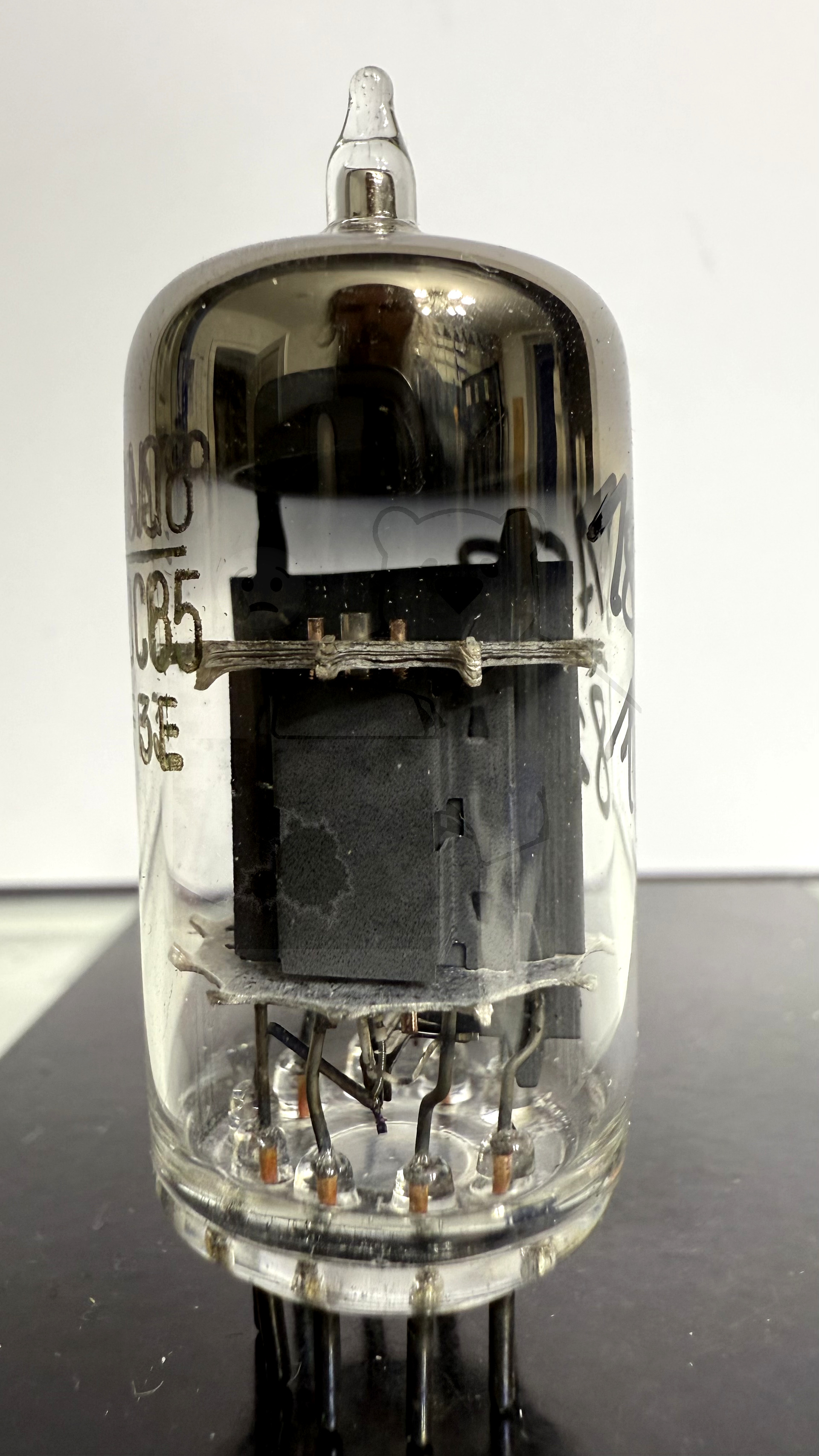

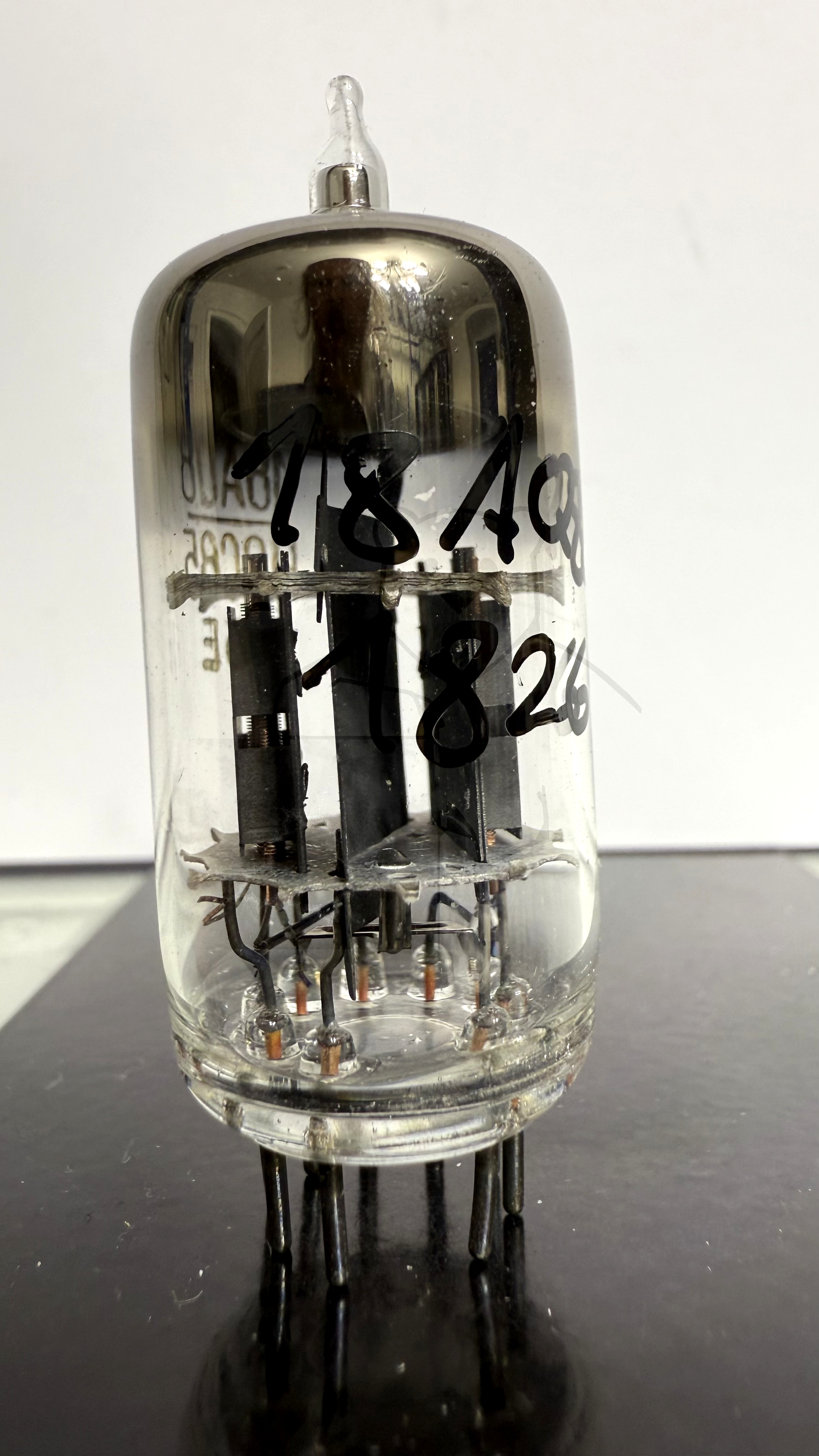

Daten und Bilder der Röhre: 18AQ8

🔎 Beschreibung der Röhre: 18AQ8

Name	18AQ8
Vergleichsname	→ 17EW8 HCC85
Heizspannung (Volt)	17,5
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Ist identisch mit der → 17EW8
Letzte Änderung	04.02.2025 09:31:57

🔎 Beschreibung der Systeme für die Röhre: 18AQ8

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Oszillator / Mischer	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 18AQ8

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 18AQ8
Datenblatt 18AQ8 17EW8 HCC85 RCA [www.tubedata.info].pdf (107 kB)
