Daten und Bilder der Röhre: 1883

🔎 Beschreibung der Röhre: 1883

Name	1883
Vergleichsname	RGN1883
Heizspannung (Volt)	5
Heizstrom (Ampère)	1,6
Art der Heizung	Halb-Indirekt

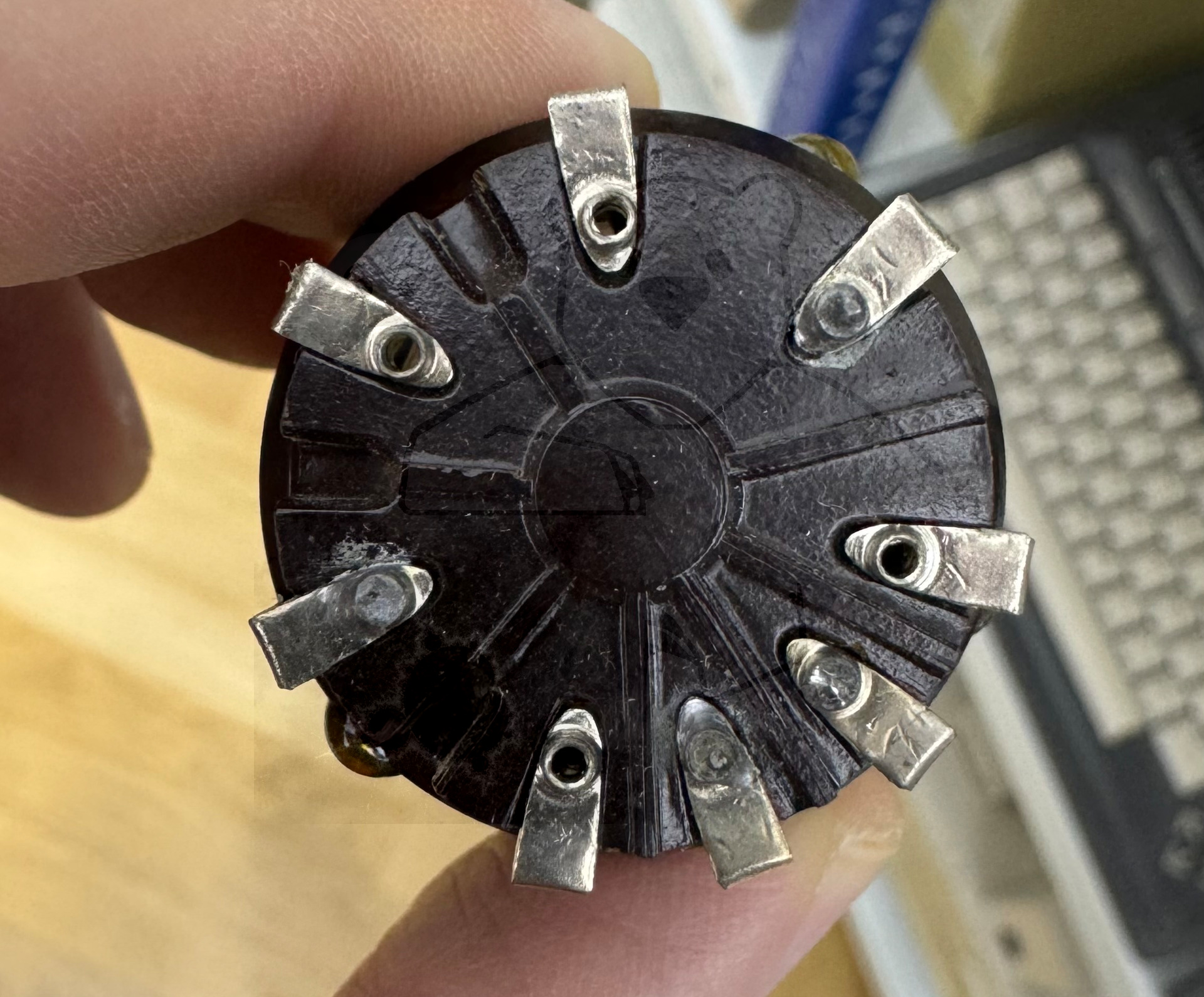

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Achtung: Im 'Mazda' Datenblatt wird für den Aussenkontaktsockel eine andere Zählweise für die Kontakte verwendet!
Letzte Änderung	18.10.2018 06:52:20

🔎 Beschreibung der Systeme für die Röhre: 1883

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2	6
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1883

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: 1883
Datenblatt 1883 Mazda Belvu [www.tubedata.info].pdf (54 kB)
Datenblatt 1883 Mazda.pdf (65 kB)
Pruefkarte 1882 1883 - Funke W19 Roehrenpruefer.pdf (150 kB)
