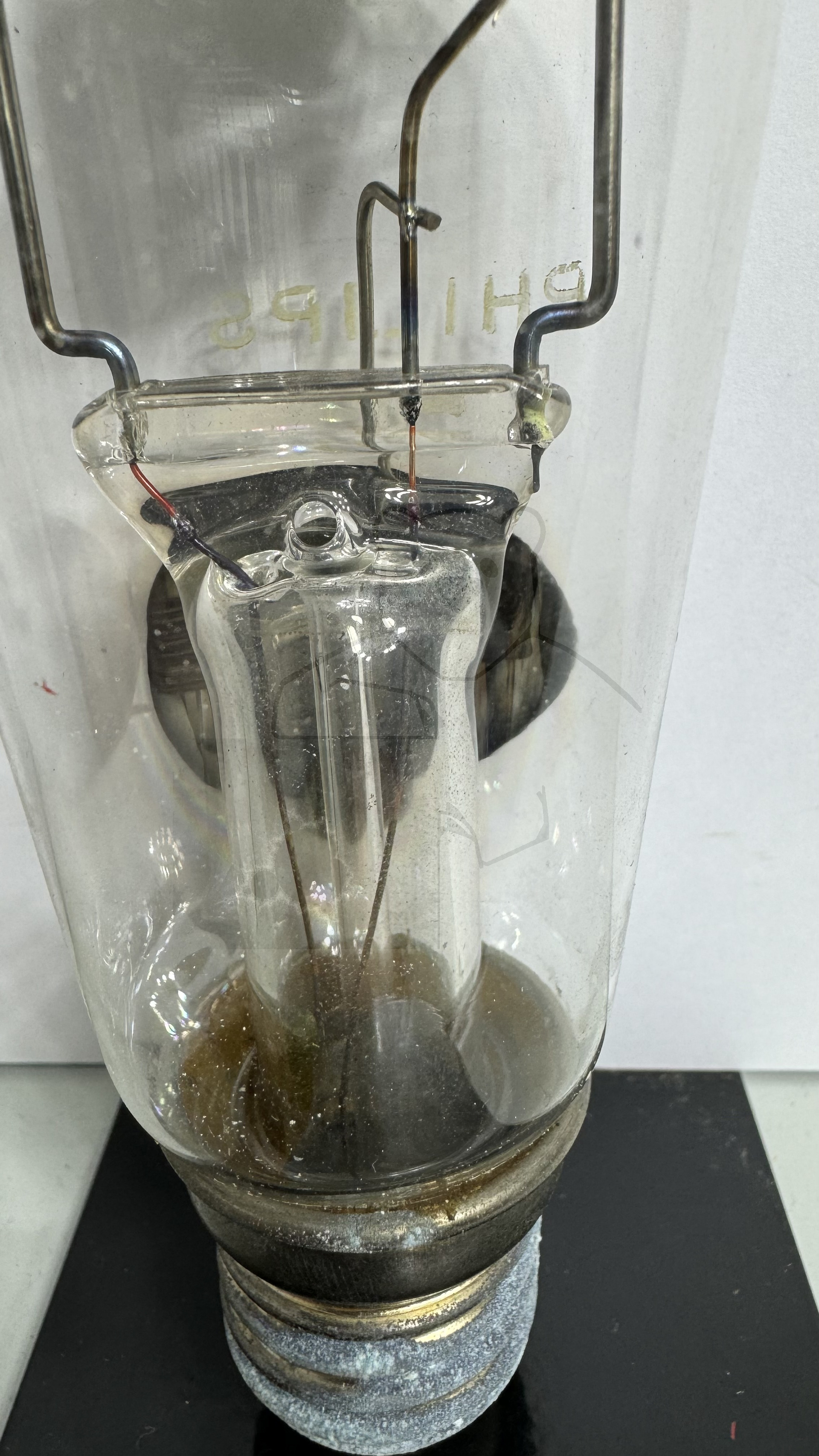

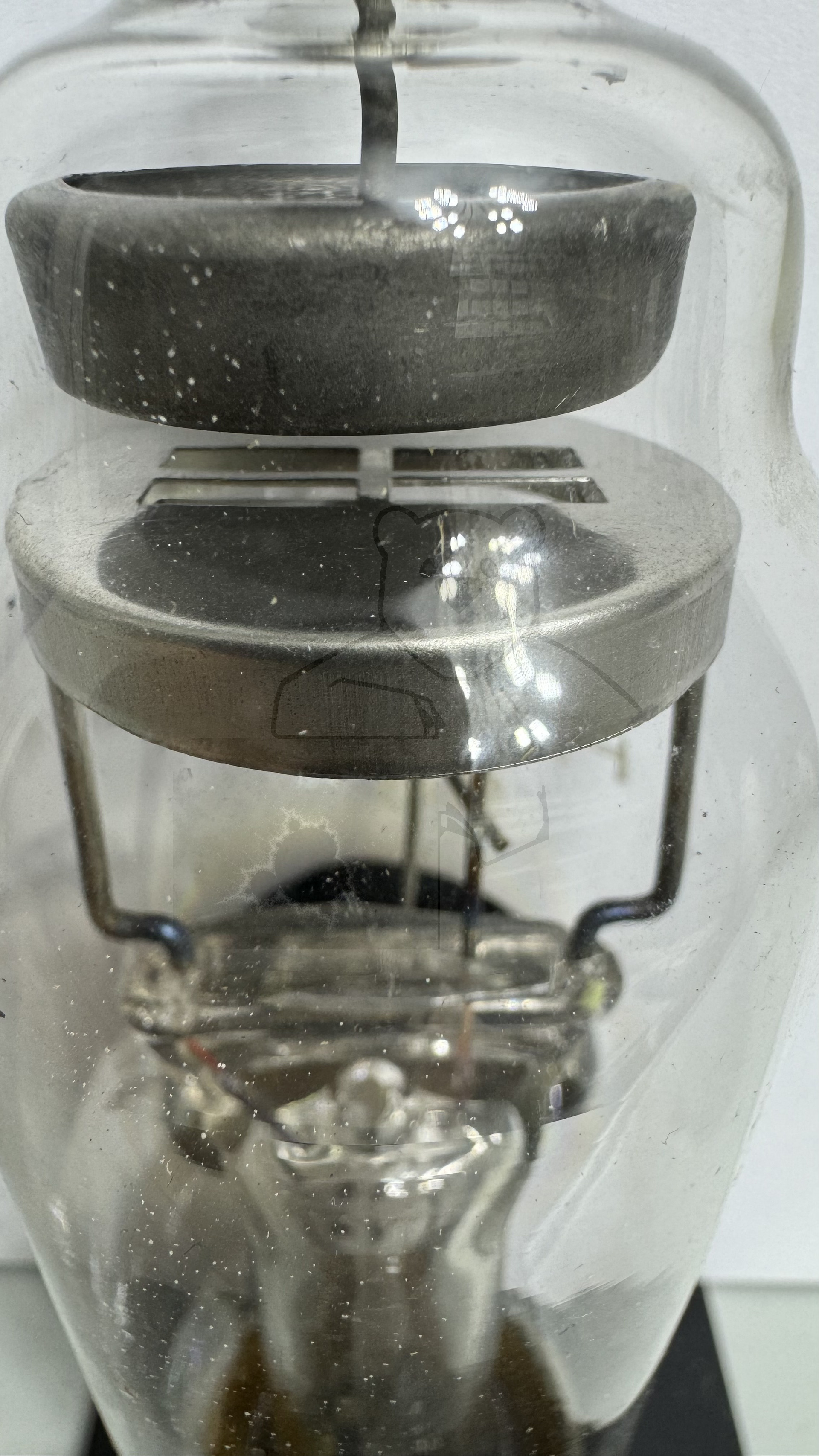

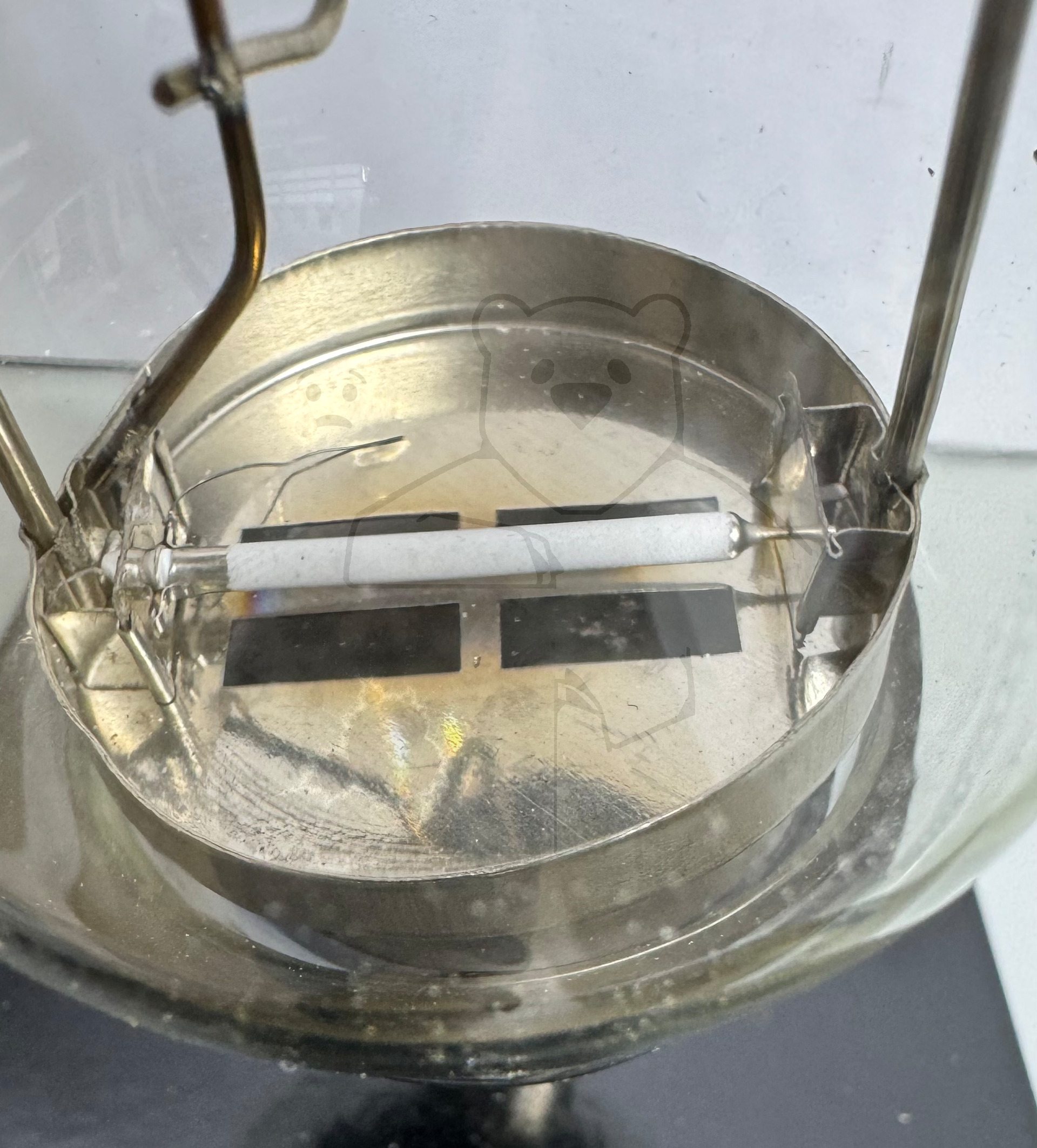

Daten und Bilder der Röhre: 1878

🔎 Beschreibung der Röhre: 1878

Name	1878
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,7
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Edison, E27 → Liste aller Röhren mit: Edison, E27
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:08:40

🔎 Beschreibung der Systeme für die Röhre: 1878

	System 1
Kathode	Aussengewinde
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	Aussengewinde, Innenkontakt
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

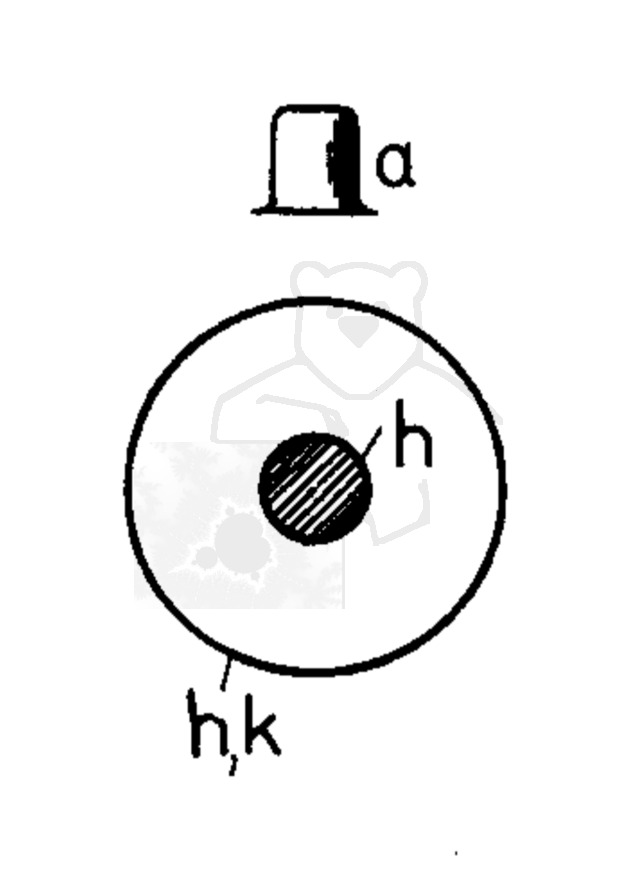

🔎 Sockelschaltung der 1878

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: 1878
Datenblatt 1878 Mullard [www.tubedata.info].pdf (77 kB)
Datenblatt 1878 Philips Miniwatt [www.tubedata.info].pdf (50 kB)
