Daten und Bilder der Röhre: 1877

🔎 Beschreibung der Röhre: 1877

Name	1877
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:07:25

🔎 Beschreibung der Systeme für die Röhre: 1877

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

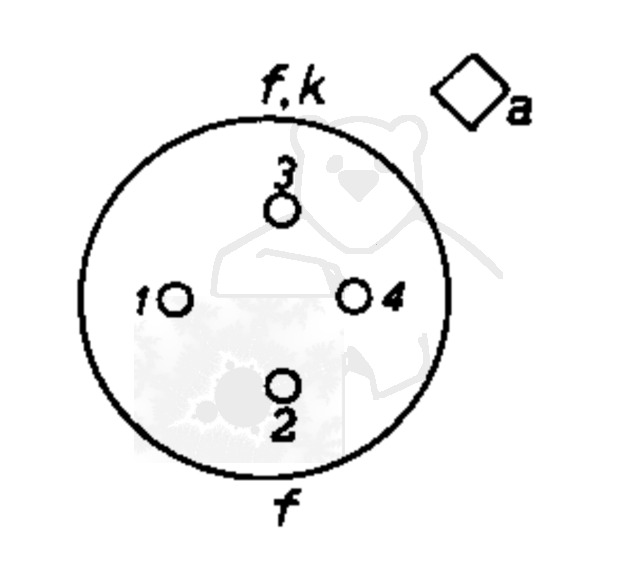

🔎 Sockelschaltung der 1877

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: 1877
Datenblatt 1877 Philips Miniwatt [www.tubedata.info].pdf (22 kB)
Prüfkarte 1877 - Neuberger RPM370 Röhrenmeßgerät.pdf (198 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
