Daten und Bilder der Röhre: 1875

🔎 Beschreibung der Röhre: 1875

Name	1875
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	2,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:03:56

🔎 Beschreibung der Systeme für die Röhre: 1875

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

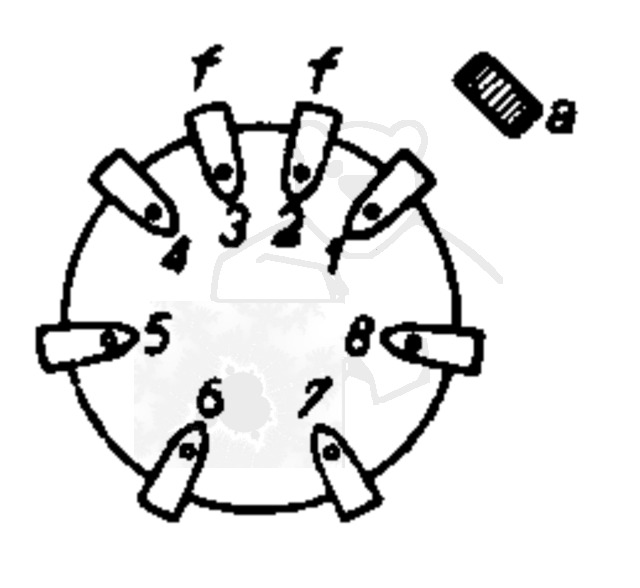

🔎 Sockelschaltung der 1875

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 1875
Datenblatt 1875 Philips Miniwatt [www.tubedata.info].pdf (50 kB)
Pruefkarte 1875 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte 1875 1875P-01 - Funke W19 Roehrenpruefer.pdf (141 kB)
