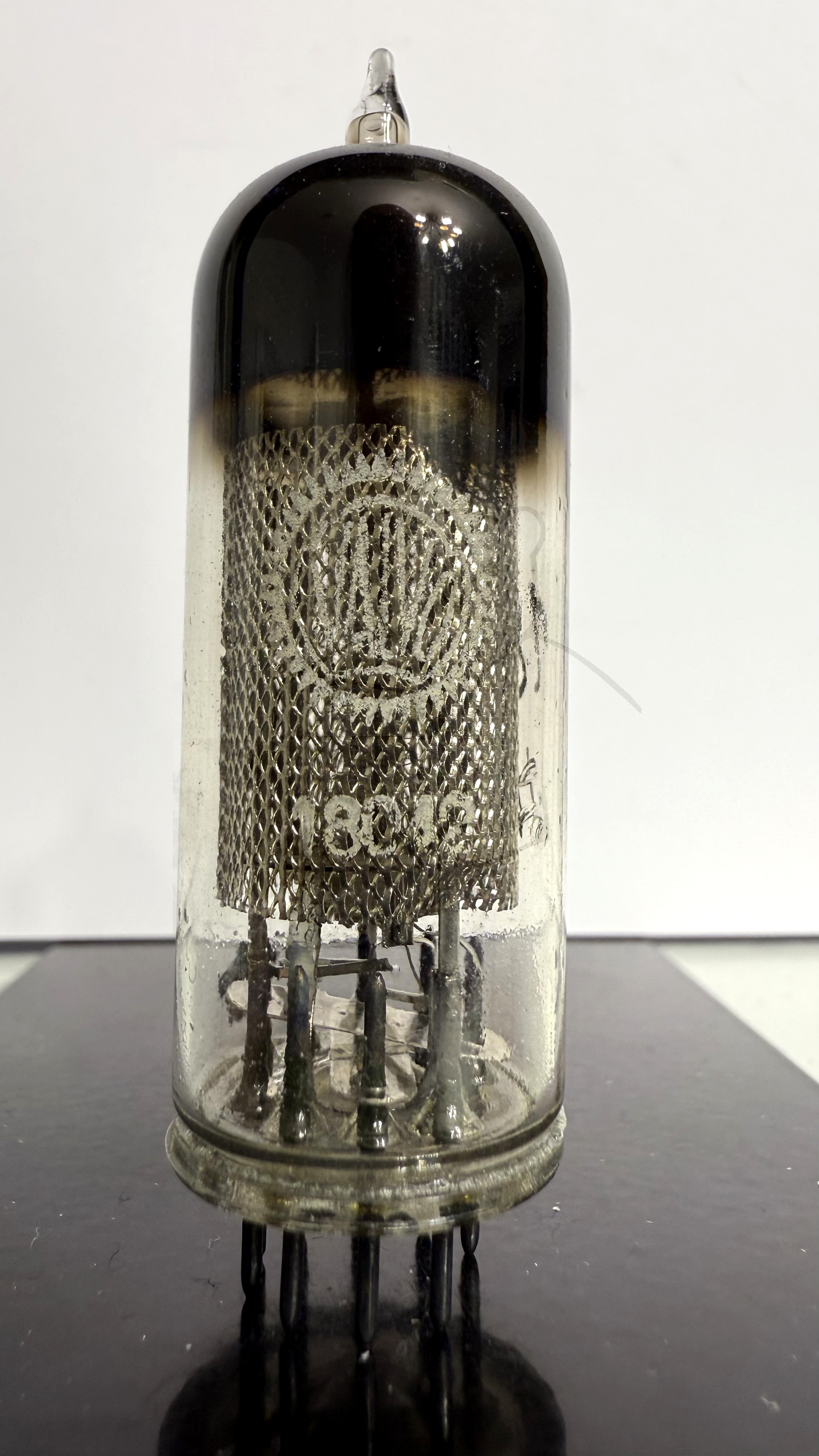

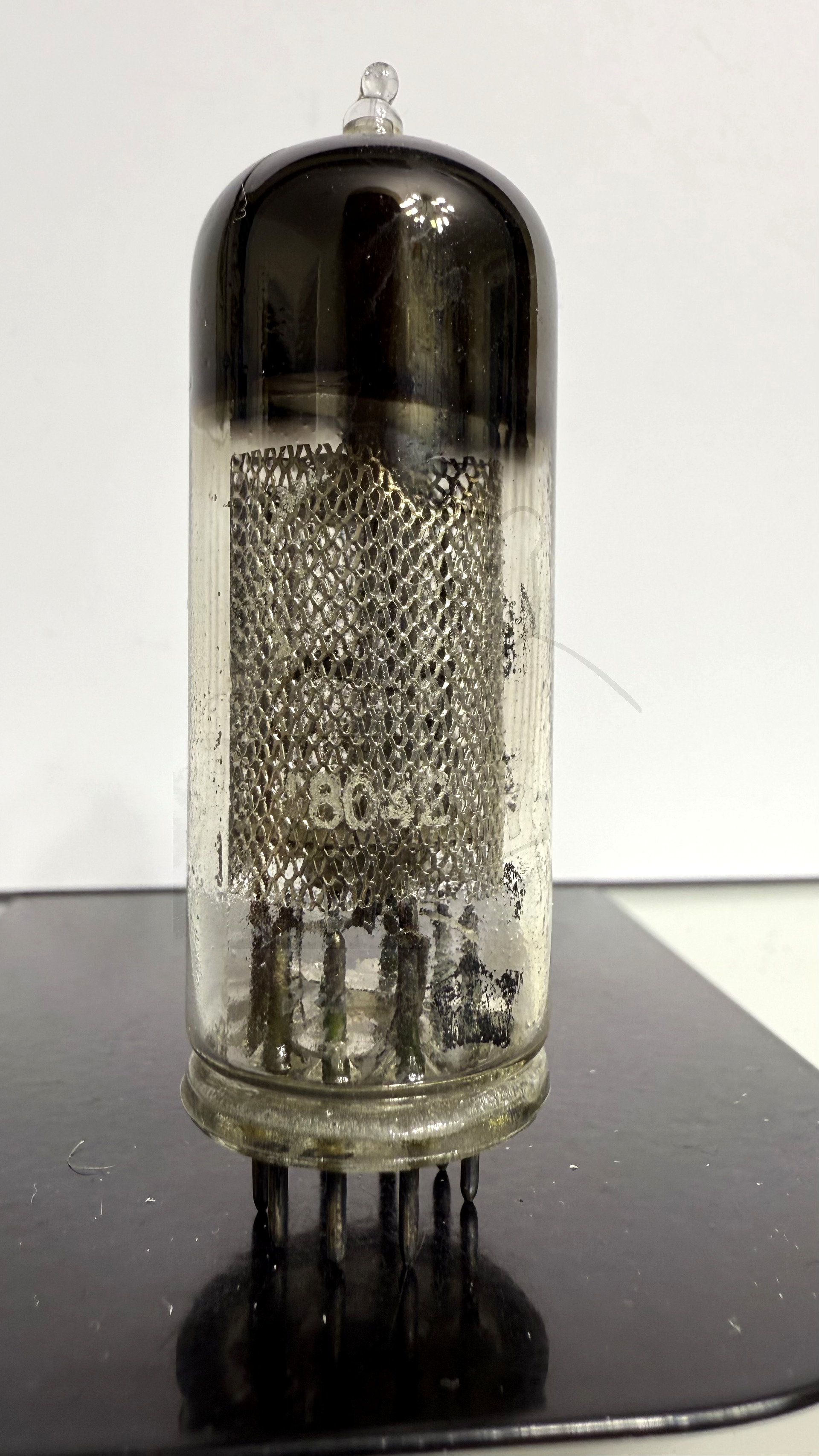

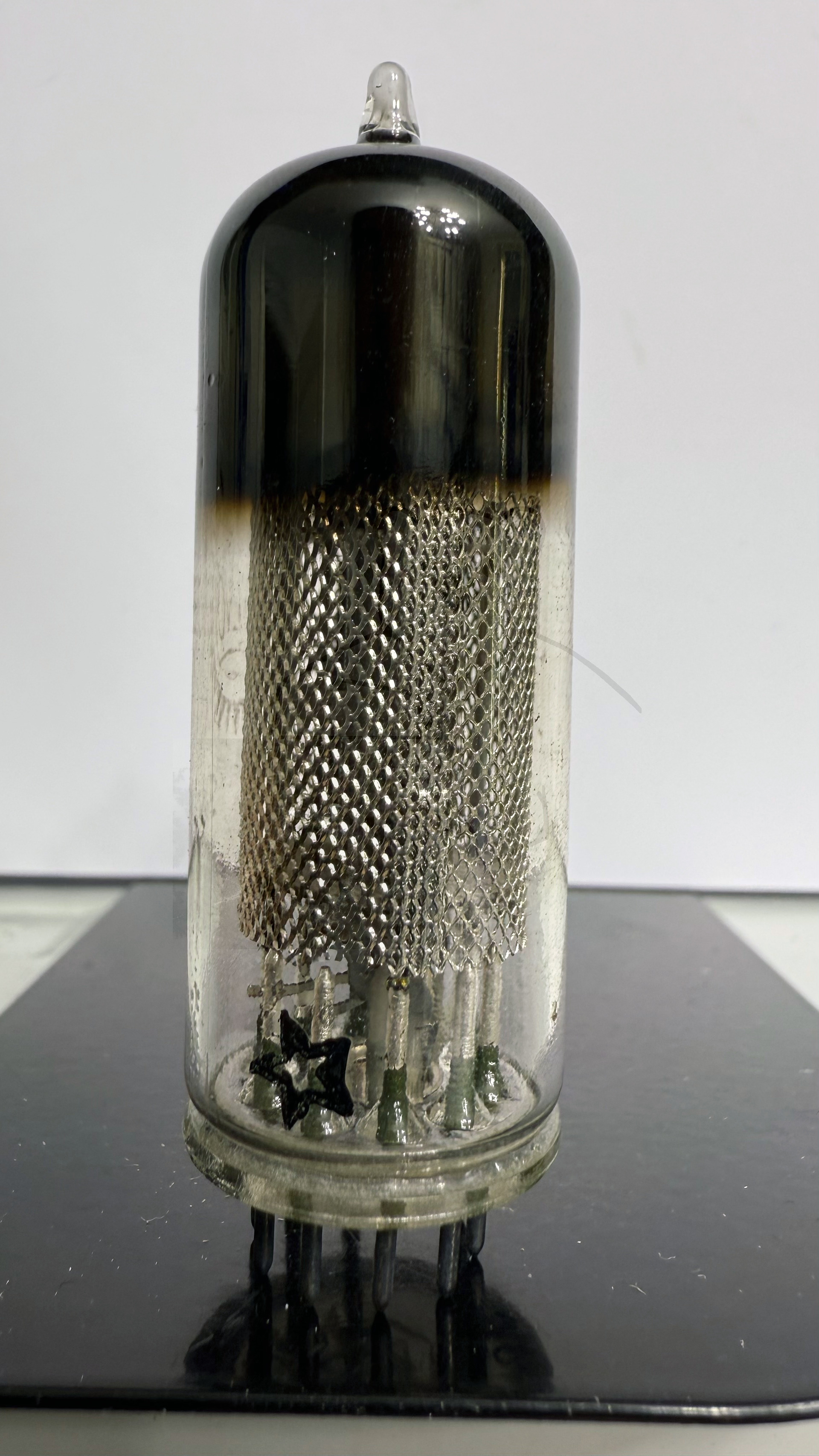

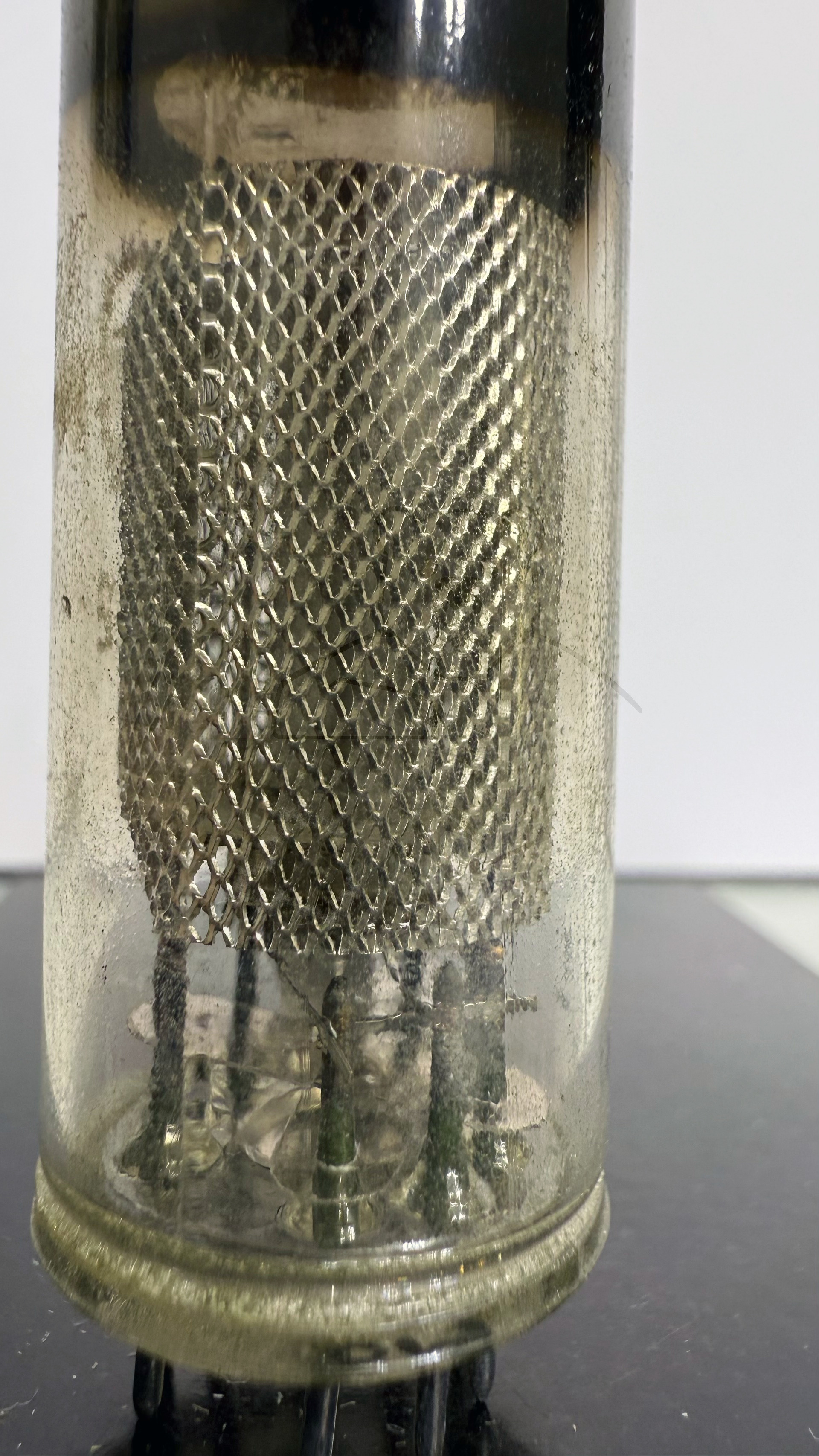

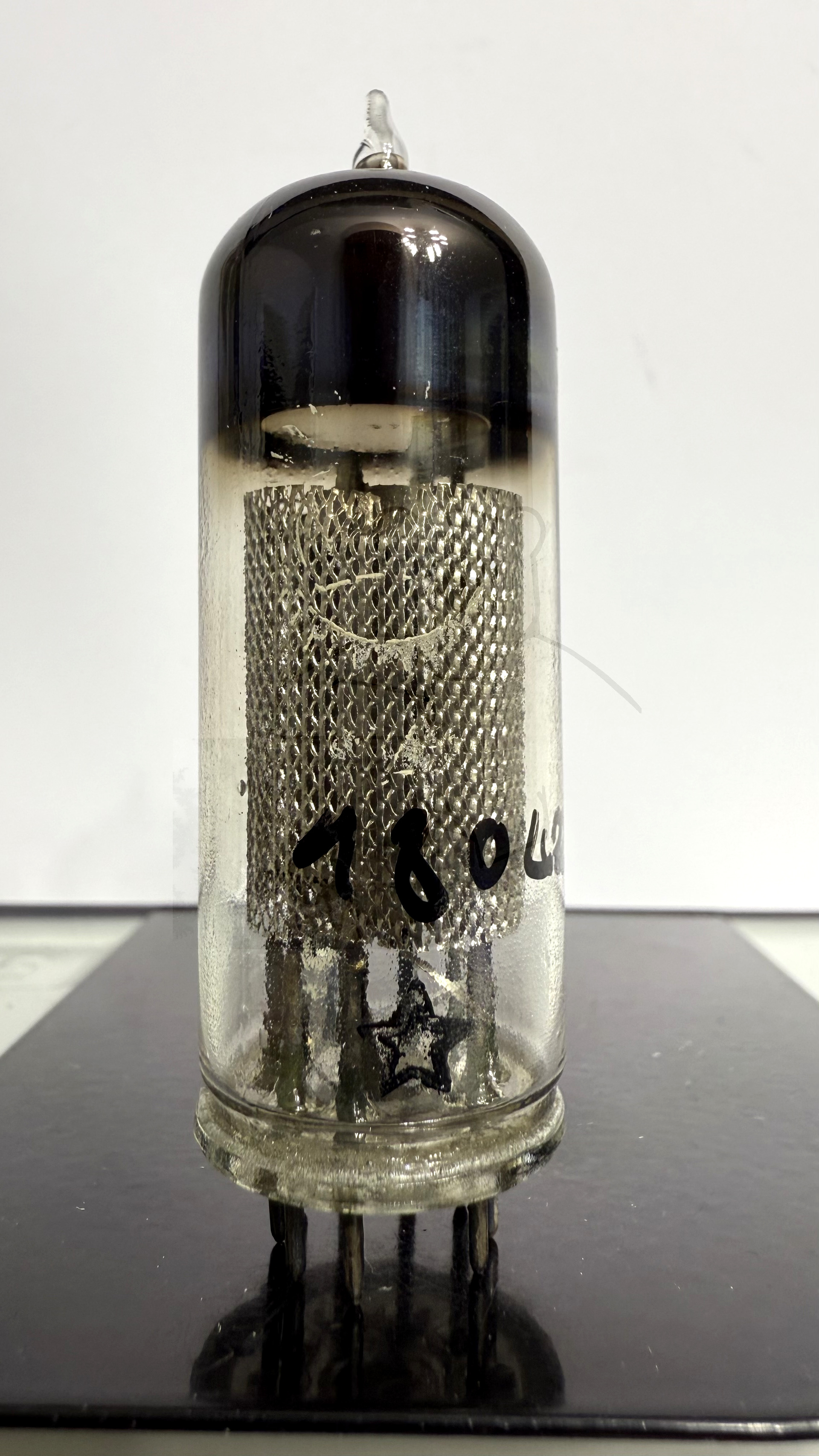

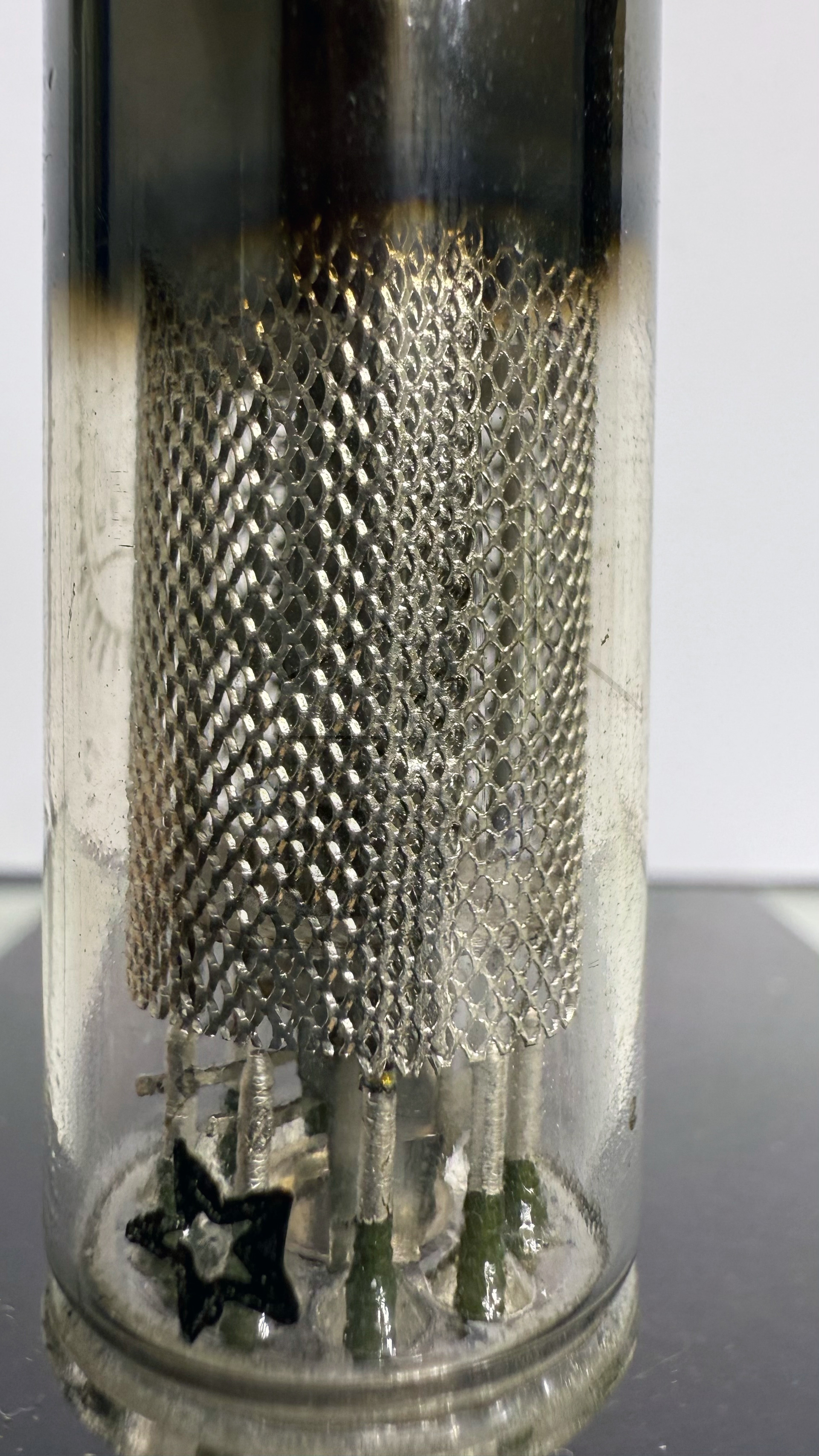

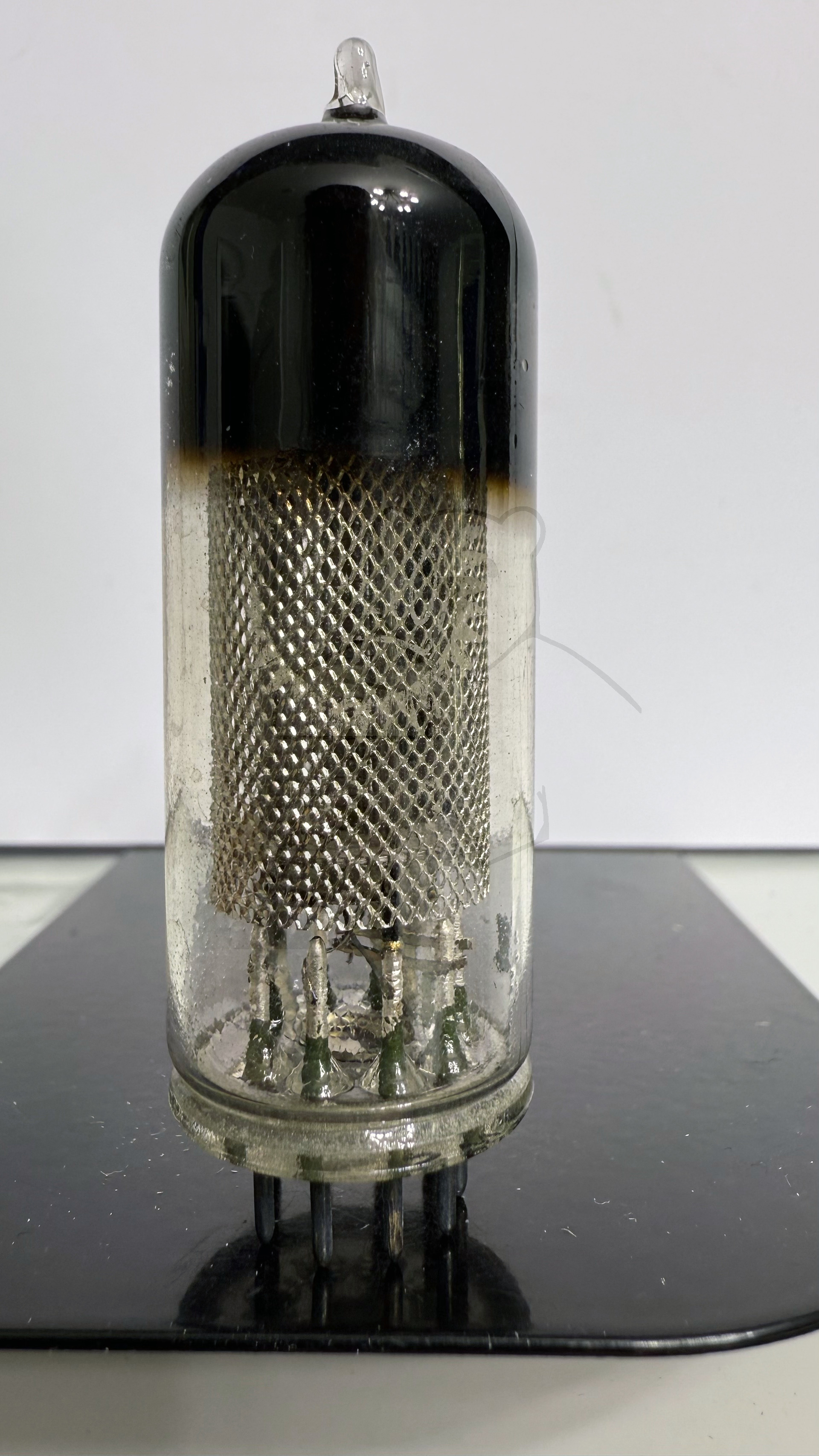

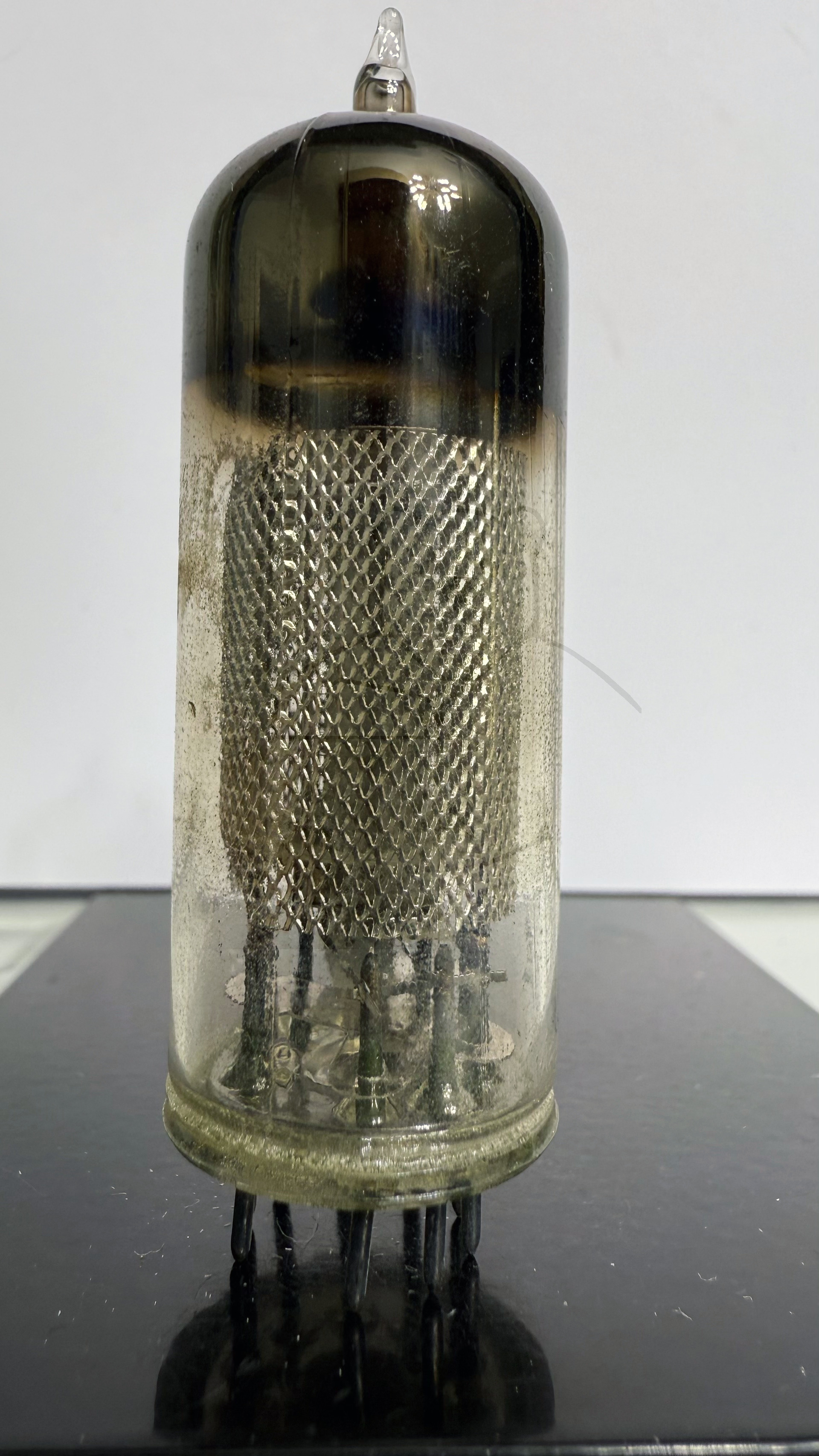

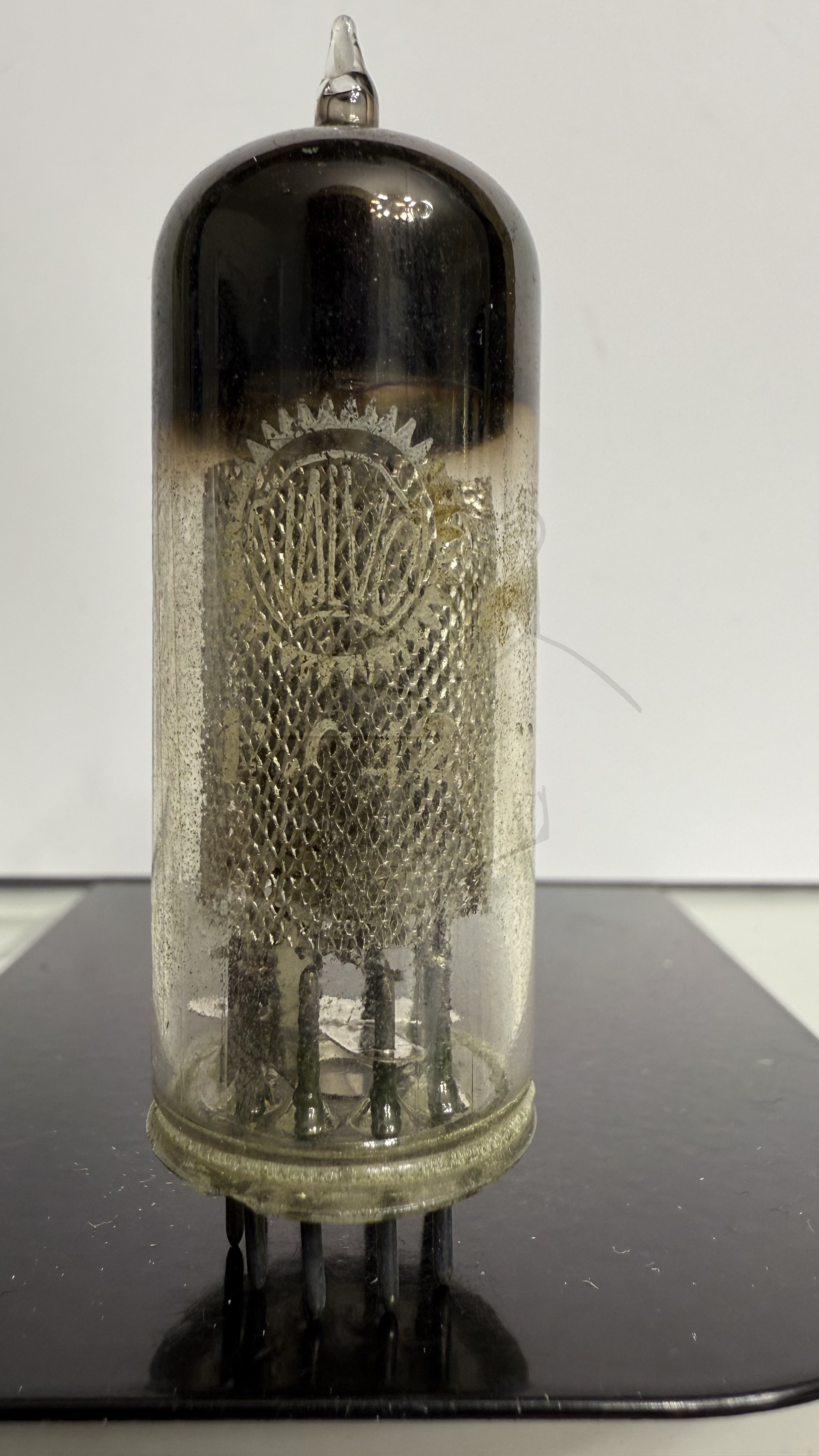

Daten und Bilder der Röhre: 18042

🔎 Beschreibung der Röhre: 18042

Name	18042
Vergleichsname	6086 TS53
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Röhre mit langer Lebensdauer von mindestens 10000 Stunden
Letzte Änderung	03.06.2018 05:58:53

🔎 Beschreibung der Systeme für die Röhre: 18042

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	9
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

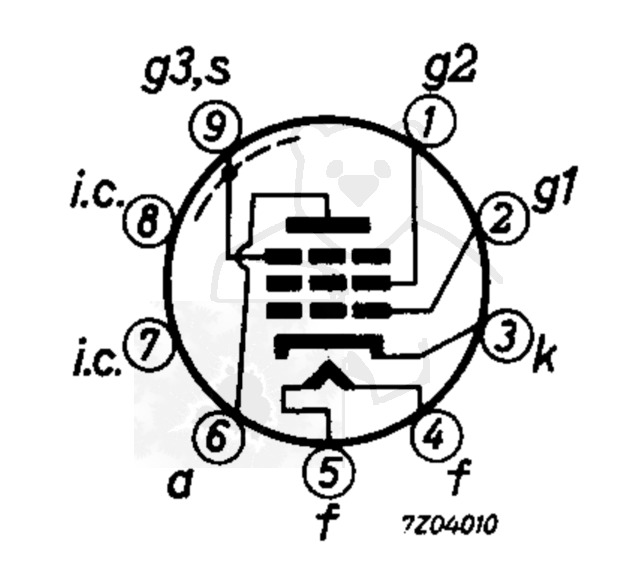

🔎 Sockelschaltung der 18042

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 18042
Datenblatt 18042 Philips Version 1 [www.tubedata.info].pdf (775 kB)
Datenblatt 18042 Philips Version 2.pdf (406 kB)
Datenblatt 18042 Valvo.pdf (267 kB)
Pruefkarte 18042 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte 18042 - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
