đ Beschreibung der Röhre: 17BF11
| Name | 17BF11 |
| Vergleichsname | |
| Heizspannung (Volt) | 16,8 |
| Heizstrom (AmpĂšre) | Ă,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Compactron, 12pol. â Liste aller Röhren mit: Compactron, 12pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 16.08.2016 02:13:49 |
đ Beschreibung der Systeme fĂŒr die Röhre: 17BF11
| System 1 | System 2 | |
| Kathode | 9 | 2 |
| Gitter 1 | 8 | 3 |
| Gitter 2 | 10 | 6 |
| Gitter 3 | 9 | 5 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 11 | 7 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 12 | 1, 12 |
| Abschirmung | ||
| Funktion | â Endpentode |
â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

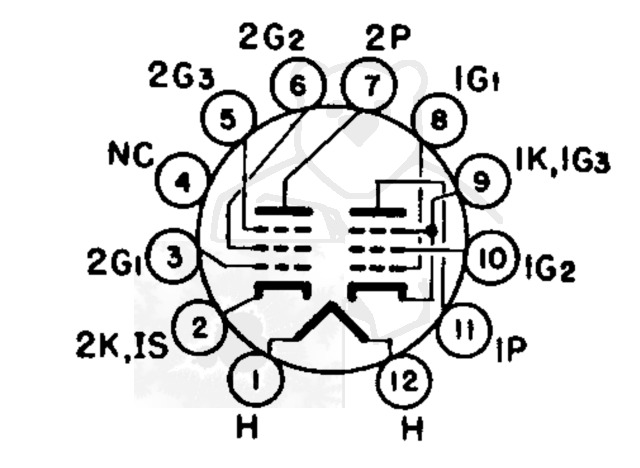

đ Sockelschaltung der 17BF11
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 17BF11
Datenblatt 17BF11 Tung-Sol [www.tubedata.info].pdf (106 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 17BF11

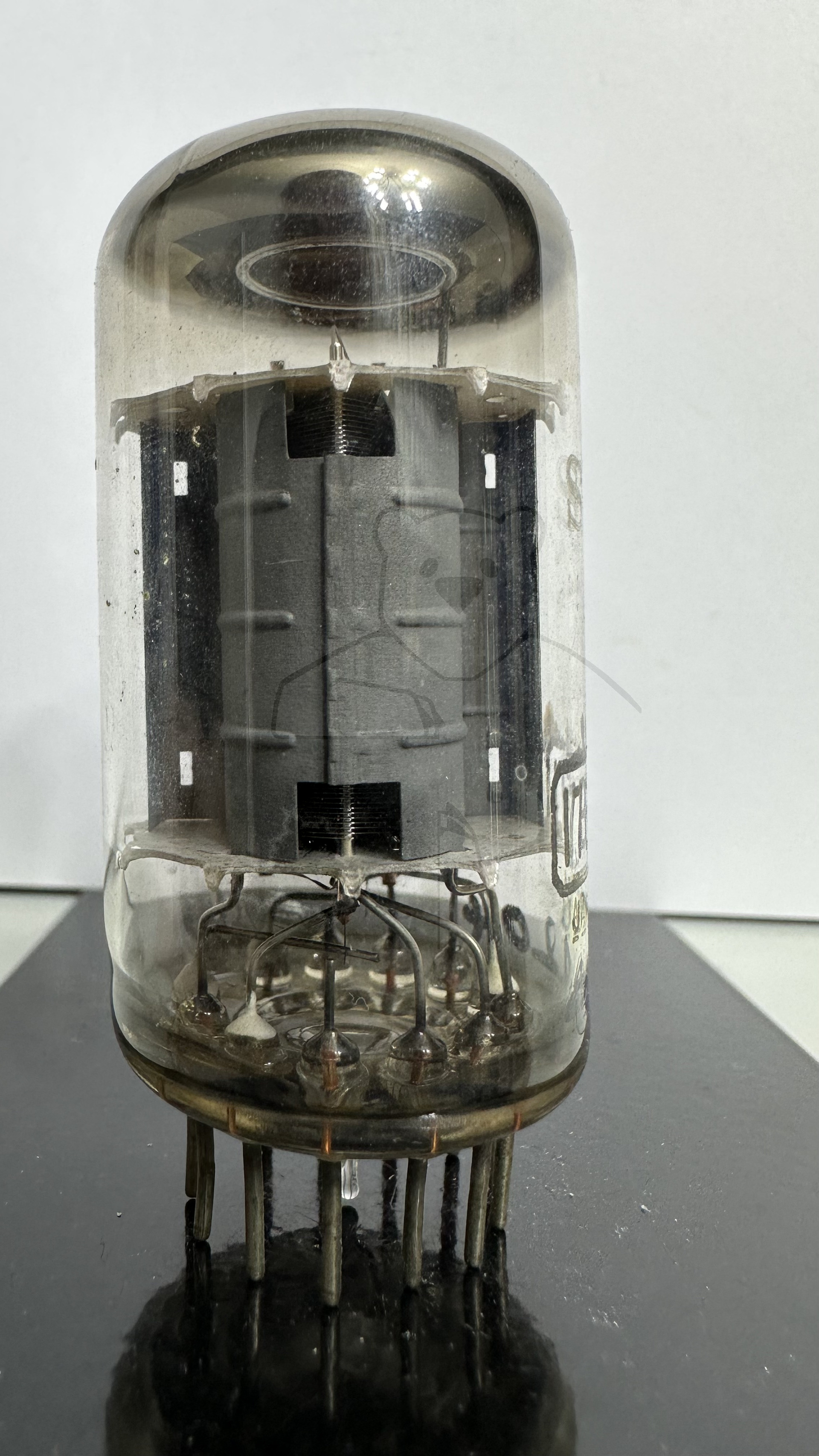

Röhre 17BF11 #0204 Bild 1

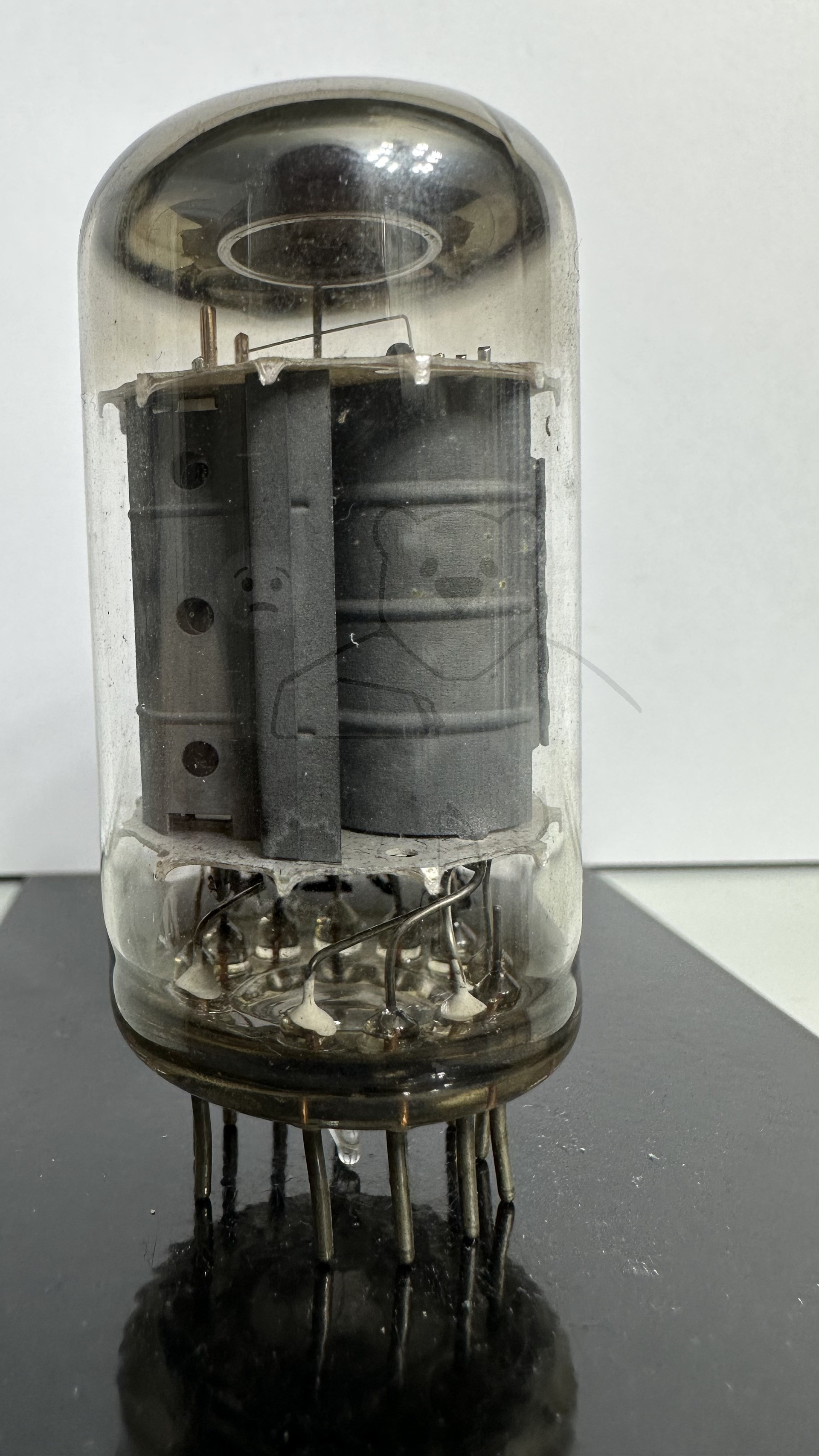

Röhre 17BF11 #0204 Bild 2

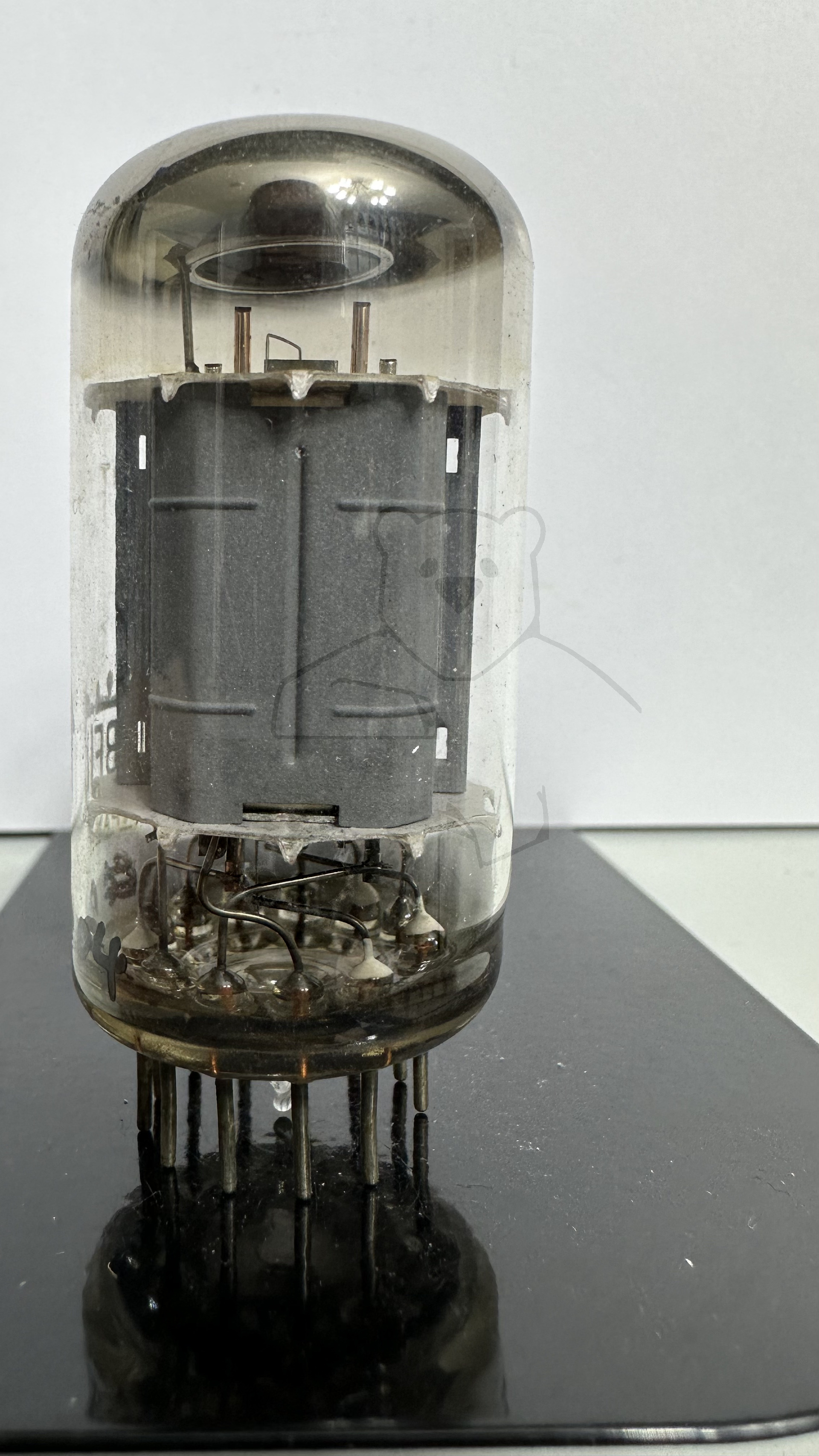

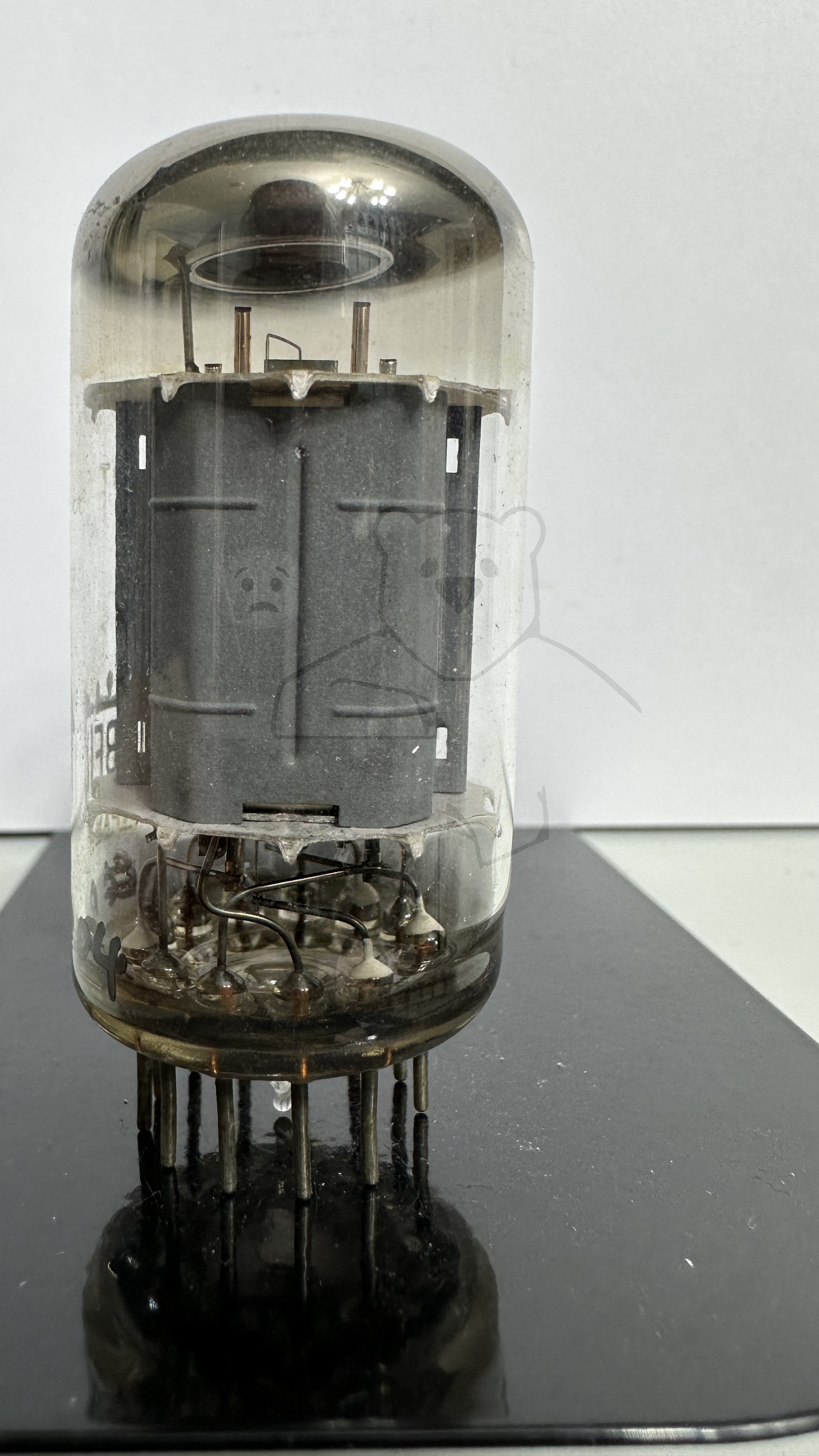

Röhre 17BF11 #0204 Bild 3
