đ Beschreibung der Röhre: 1701
| Name | 1701 |
| Vergleichsname | R250 |
| Heizspannung (Volt) | 1,8 |
| Heizstrom (AmpĂšre) | 2,8 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusĂ€tzliche Informationen | Röhre arbeitet mit NeonfĂŒllung |
| Letzte Ănderung | 03.06.2018 05:52:07 |
đ Beschreibung der Systeme fĂŒr die Röhre: 1701
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 1701
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: 1701

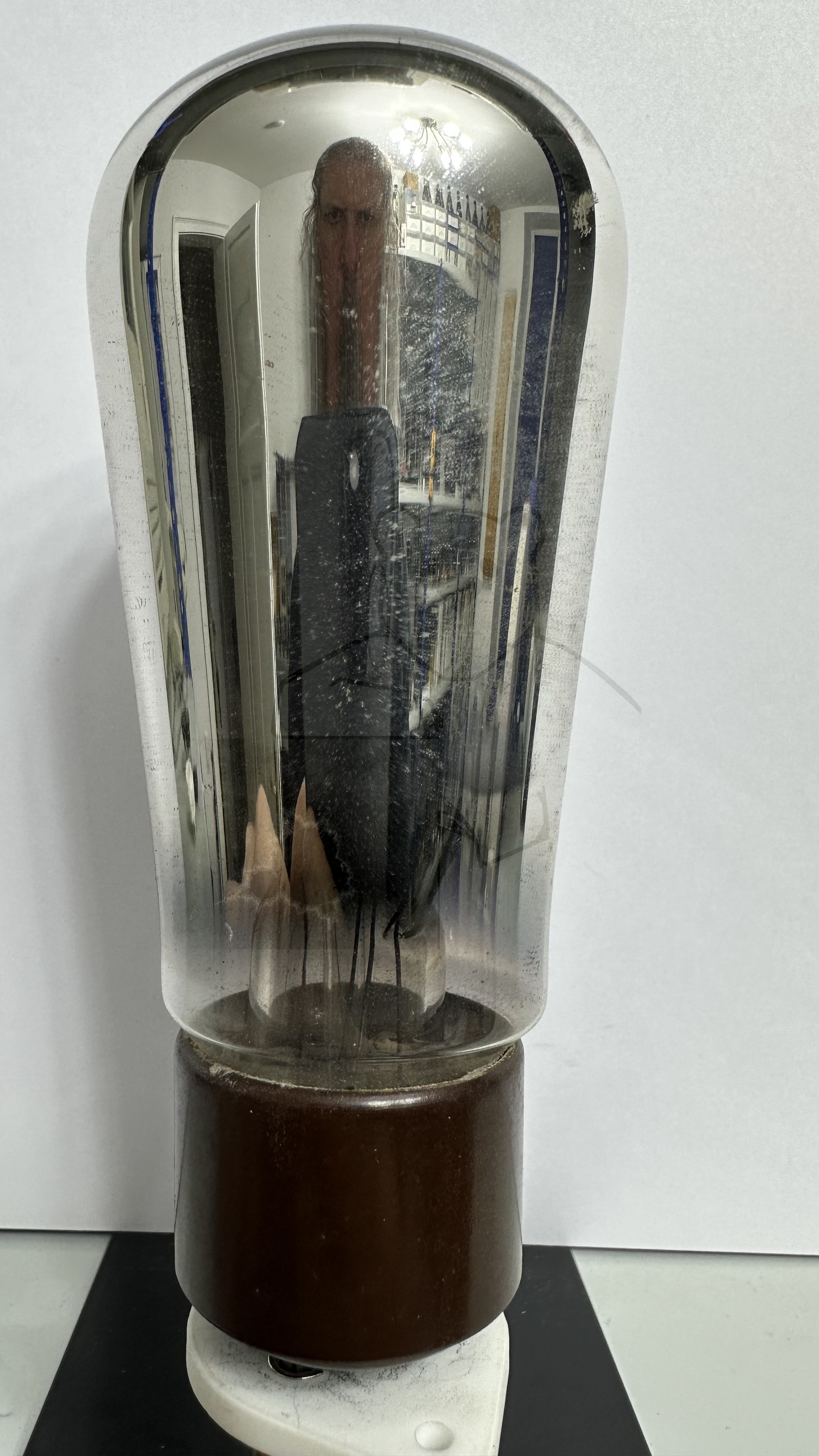

Röhre 1701 #6496 Bild 1

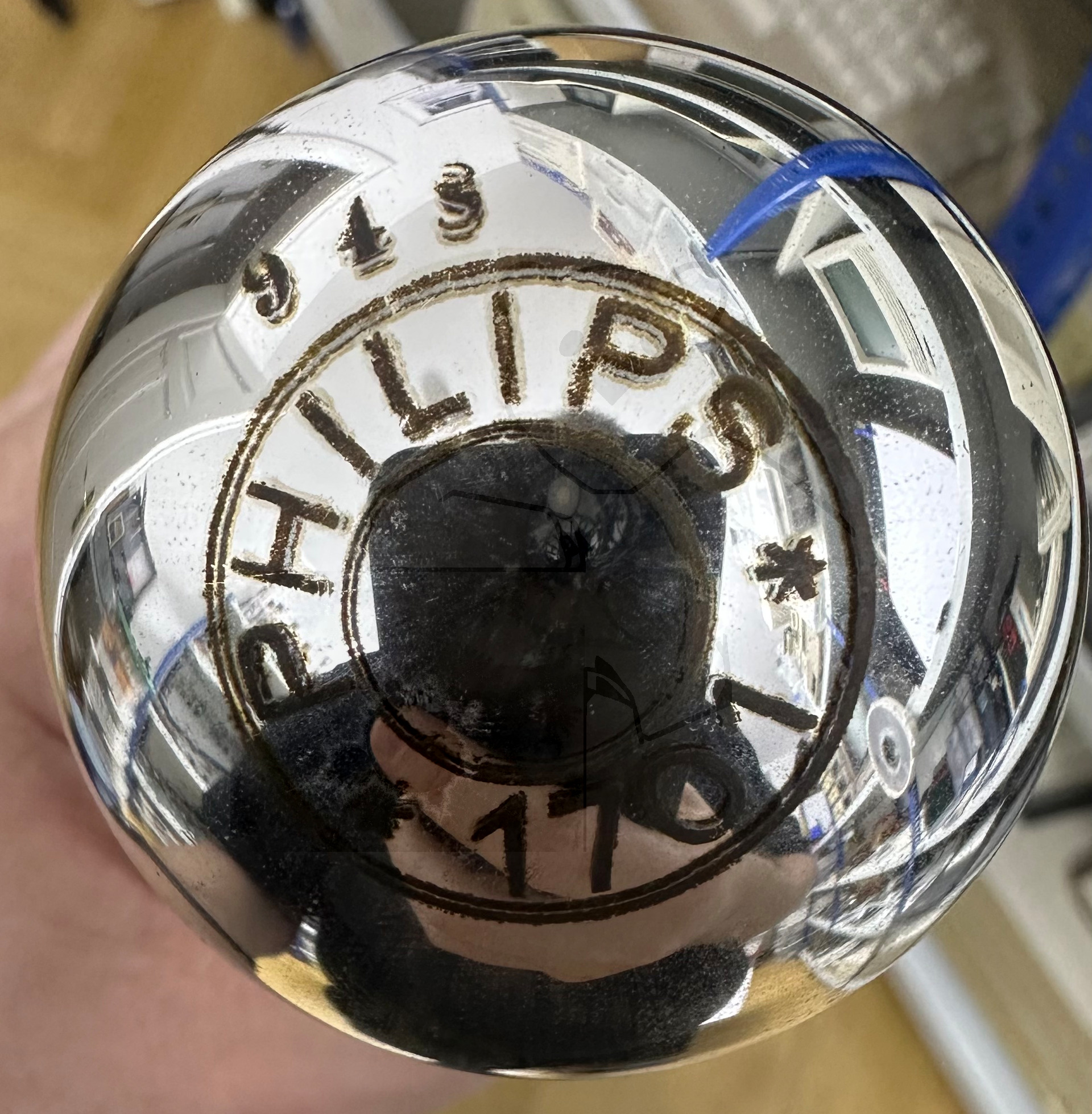

Röhre 1701 #6496 Bild 2

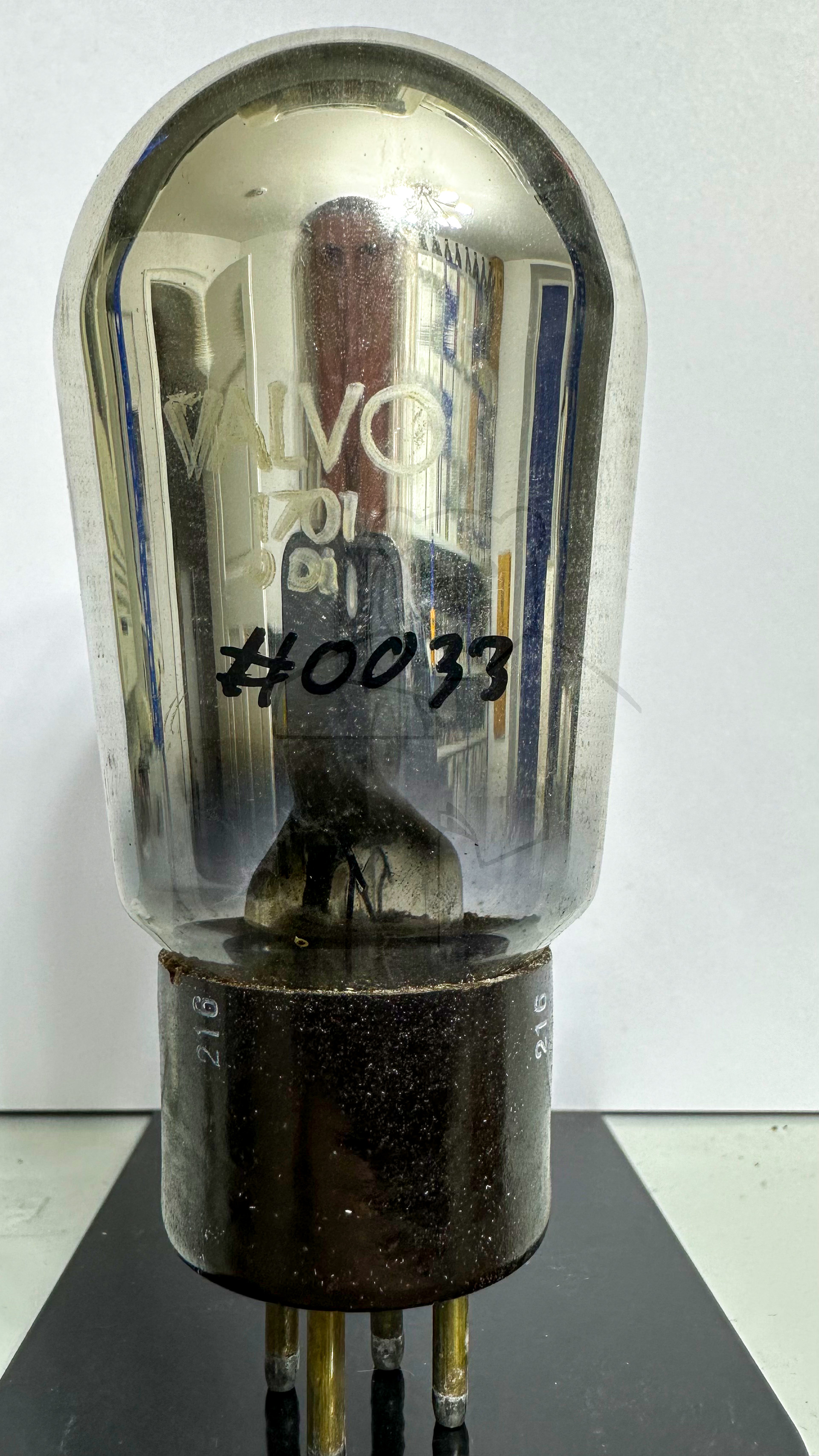

Röhre 1701 #0033 Bild 1

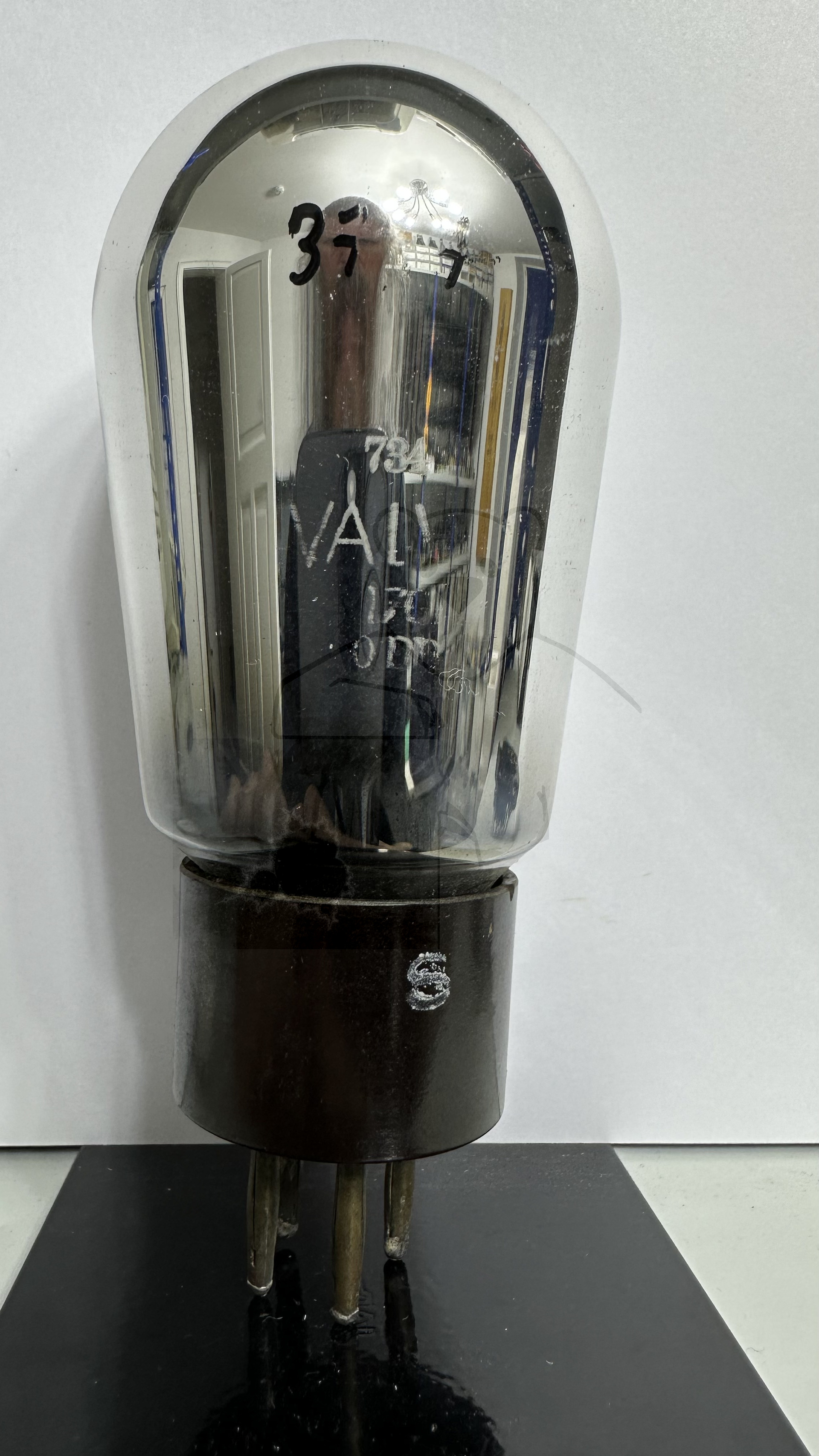

Röhre 1701 #3777 Bild 1
đ Alle Röhren vom Typ 1701 in der Sammlung
- â 1701 Inventar: 00033 Hersteller: â Valvo
- â 1701 Inventar: 03777 Hersteller: â Valvo
- â 1701 Inventar: 06496 Hersteller: â Philips
