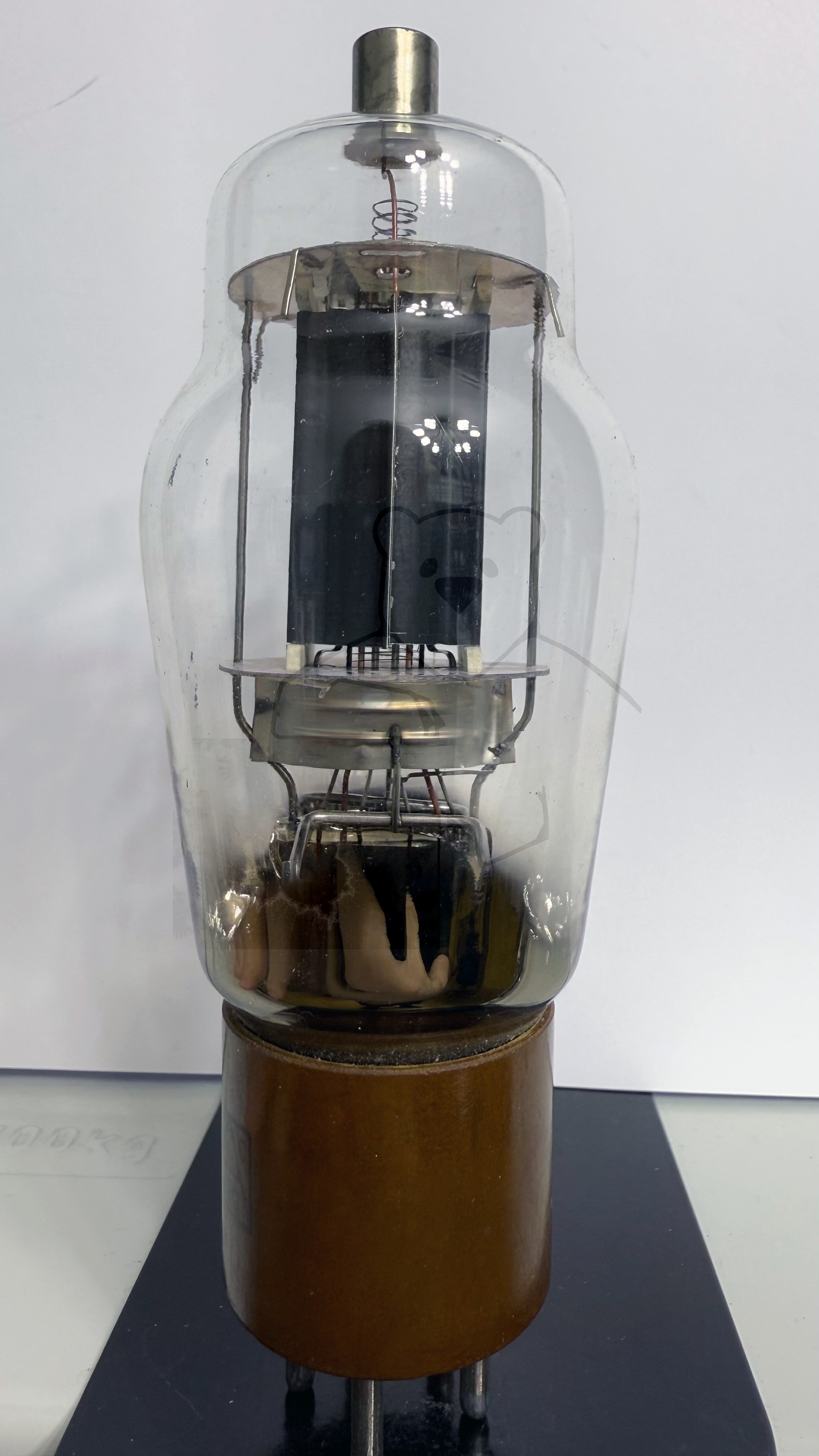

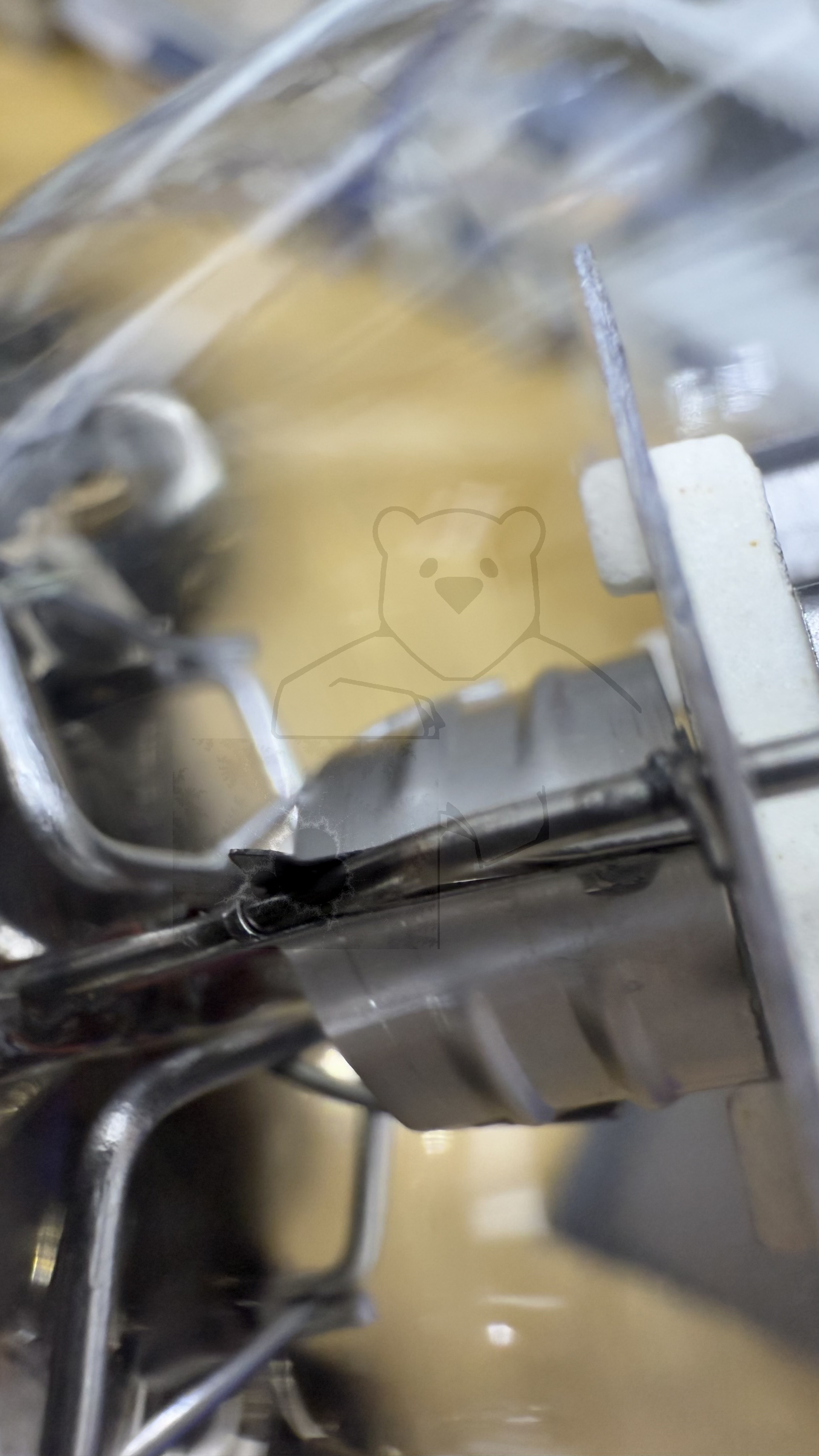

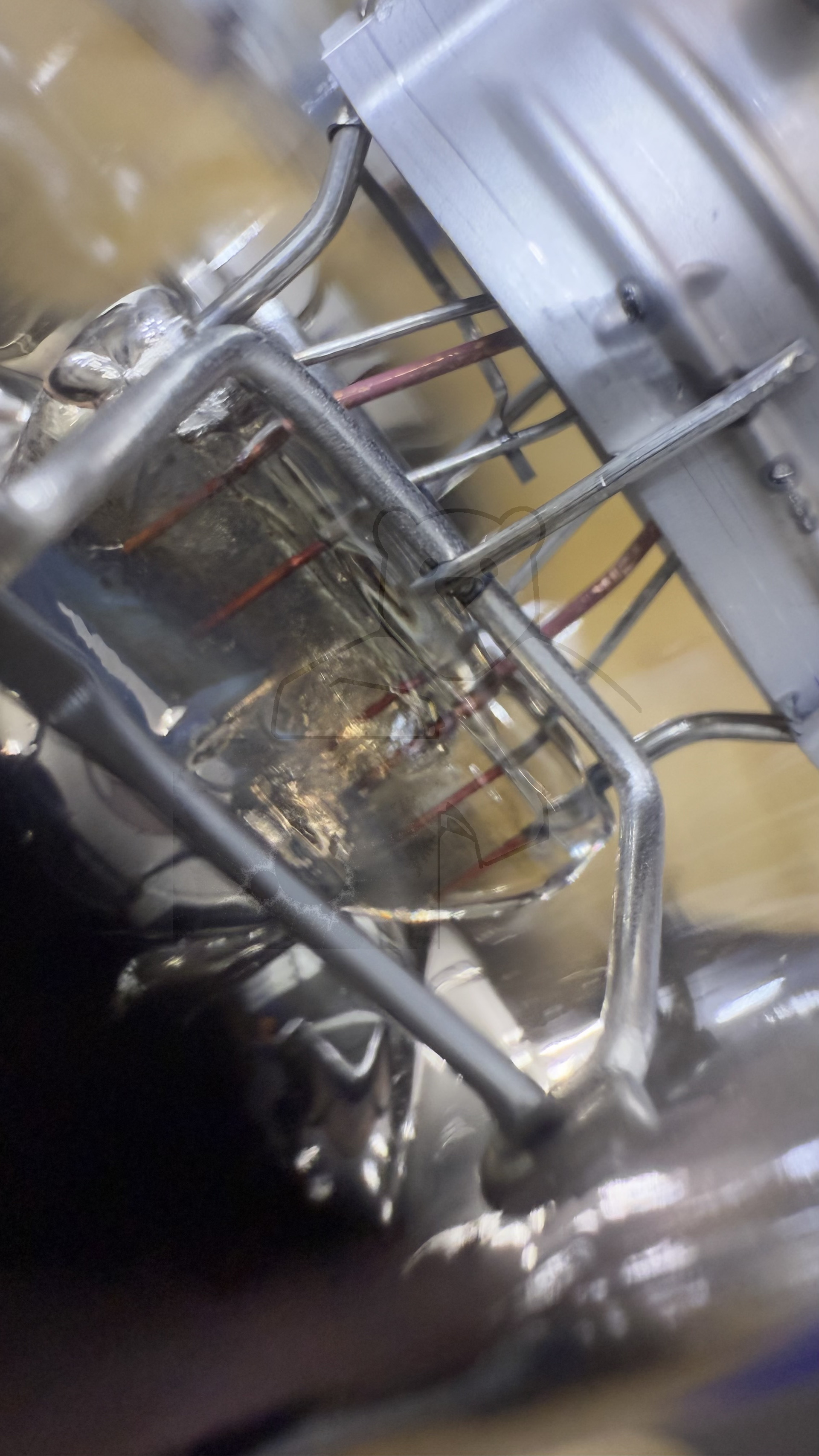

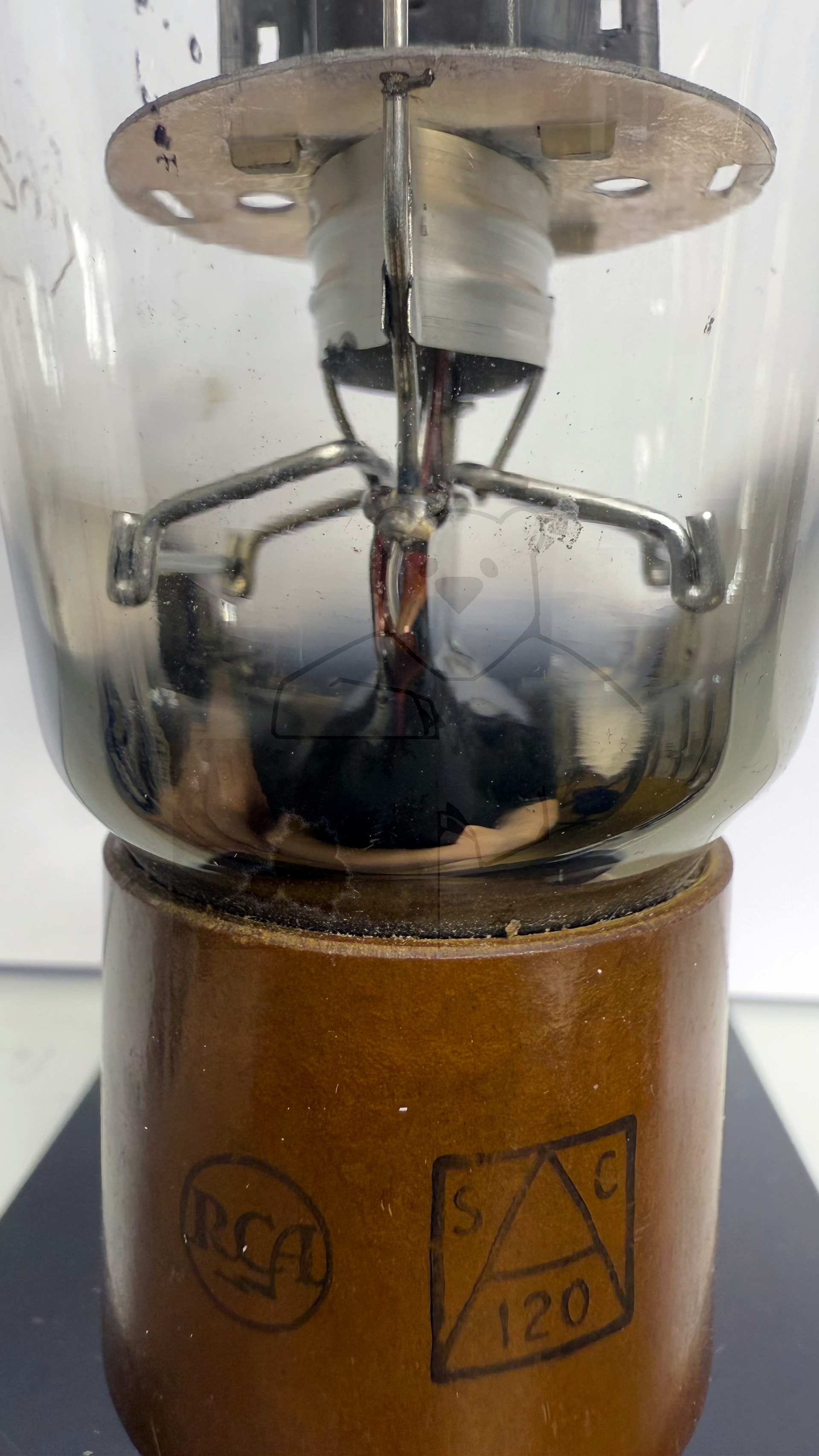

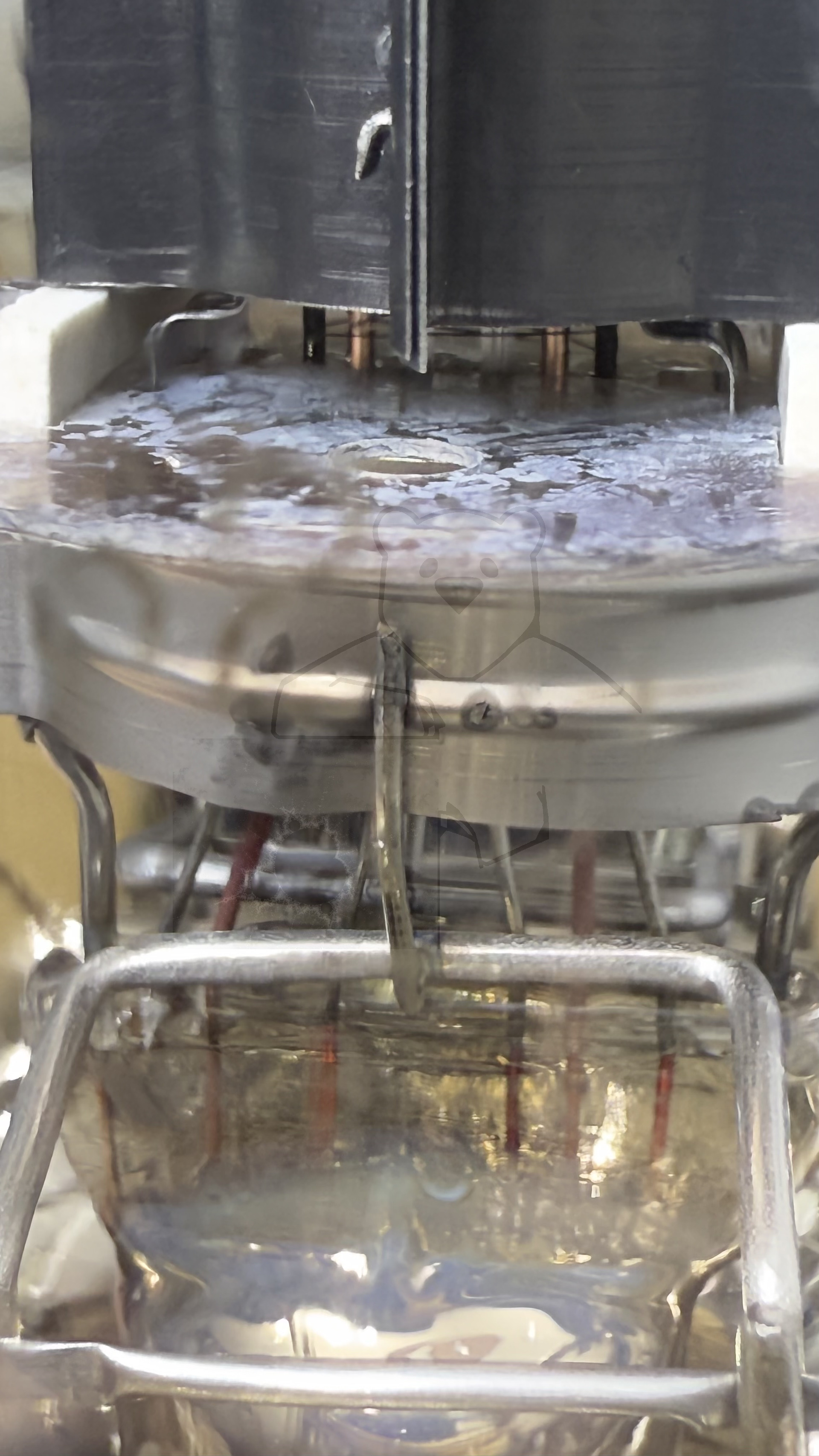

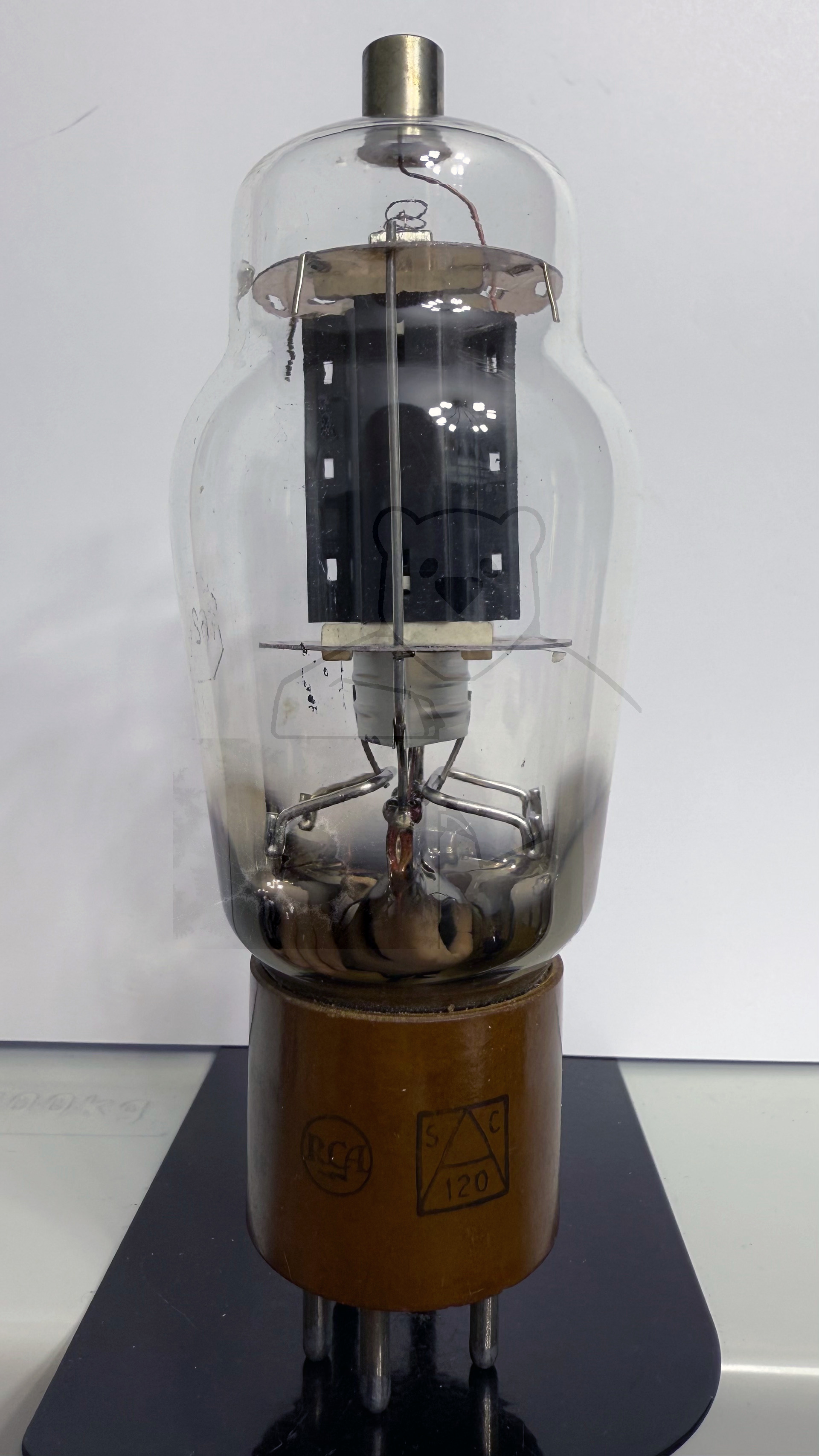

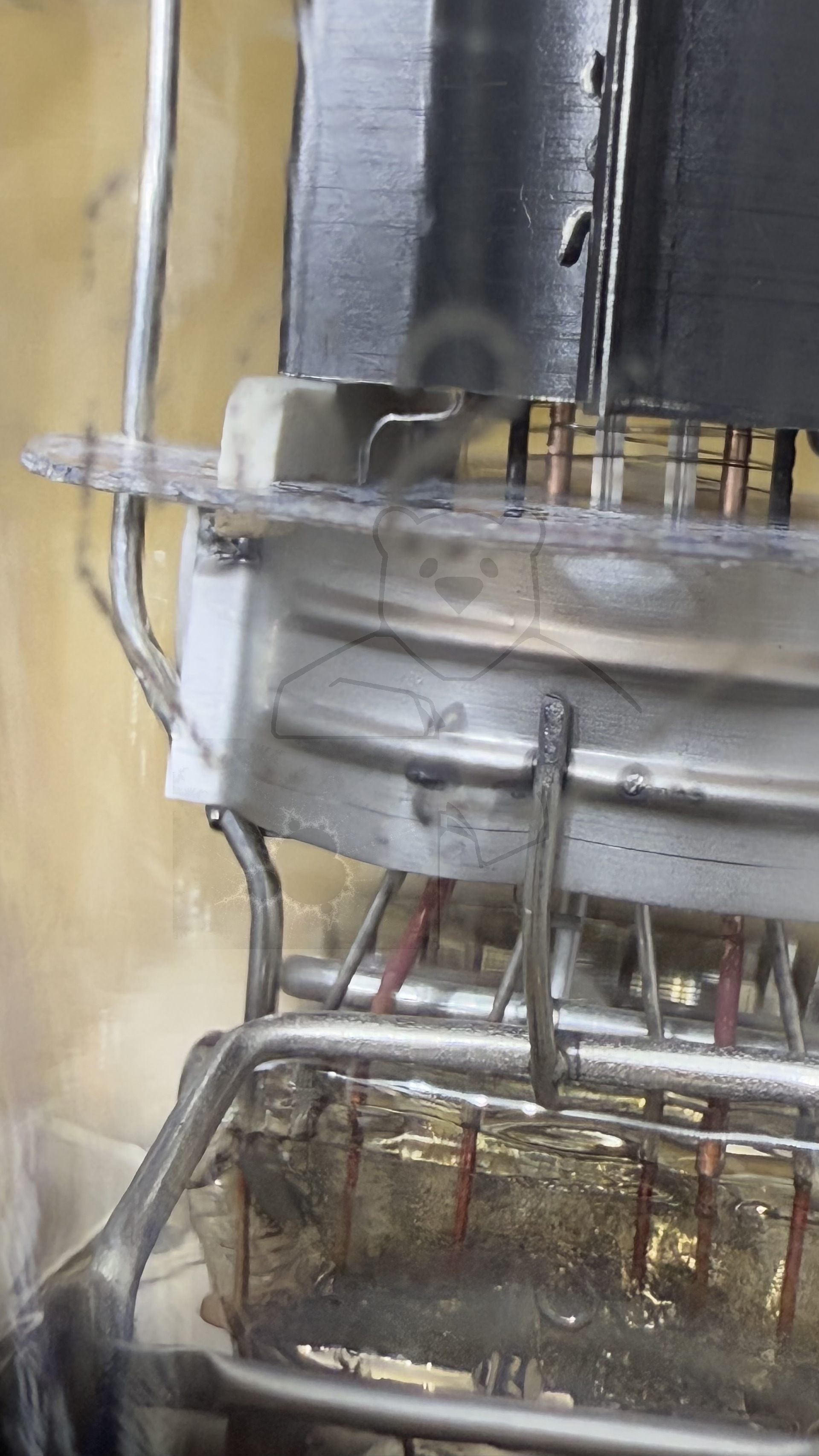

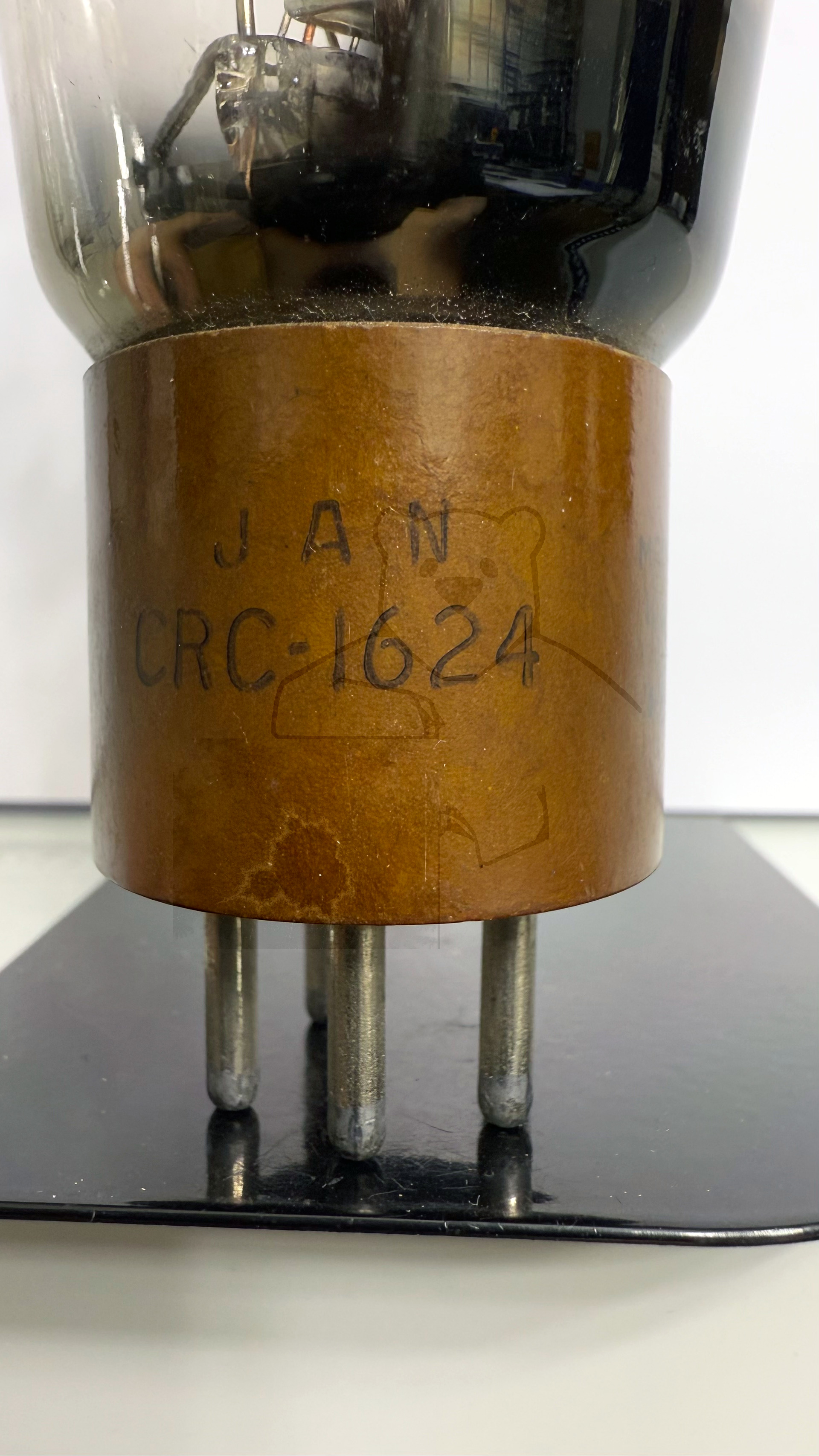

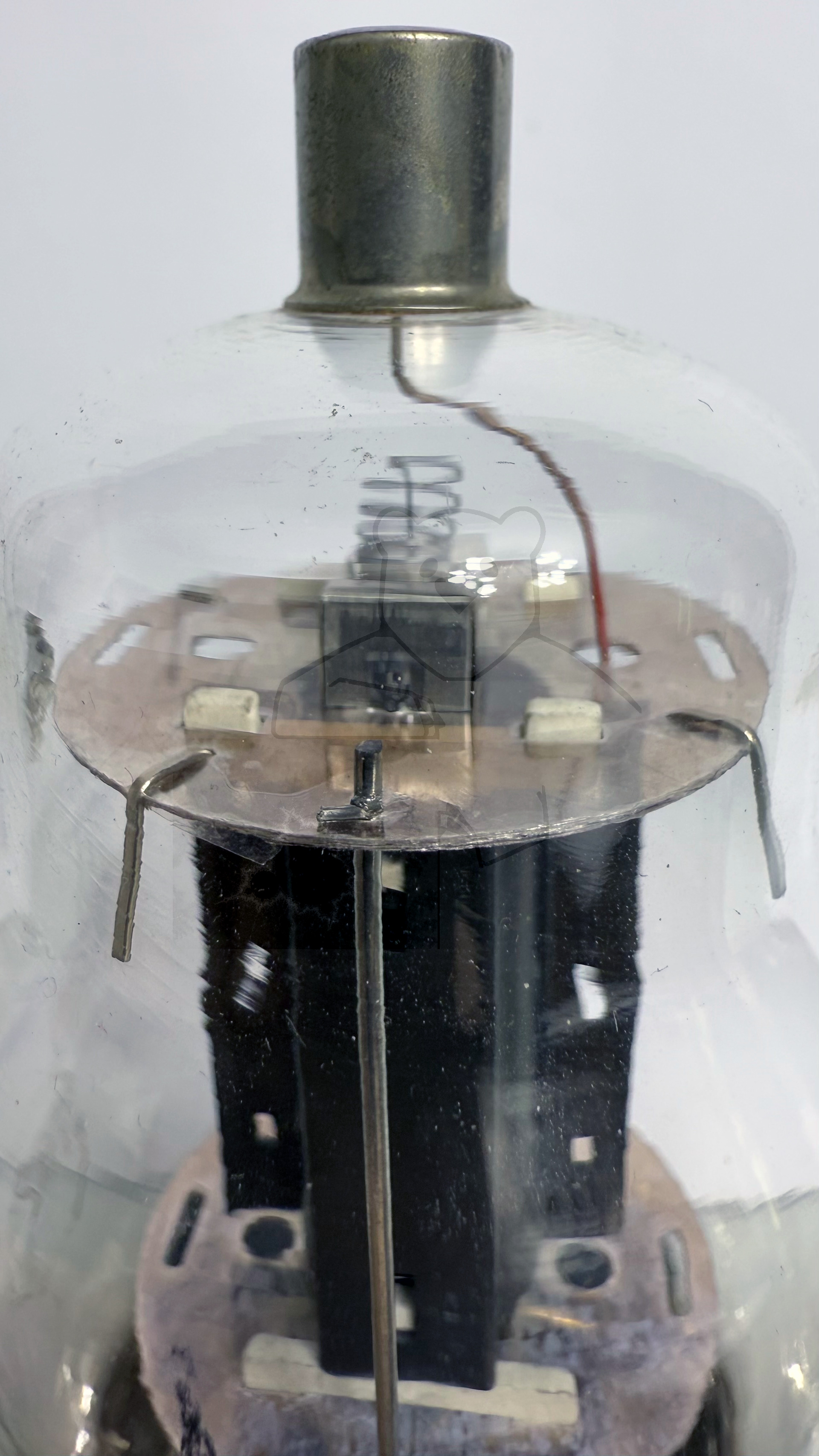

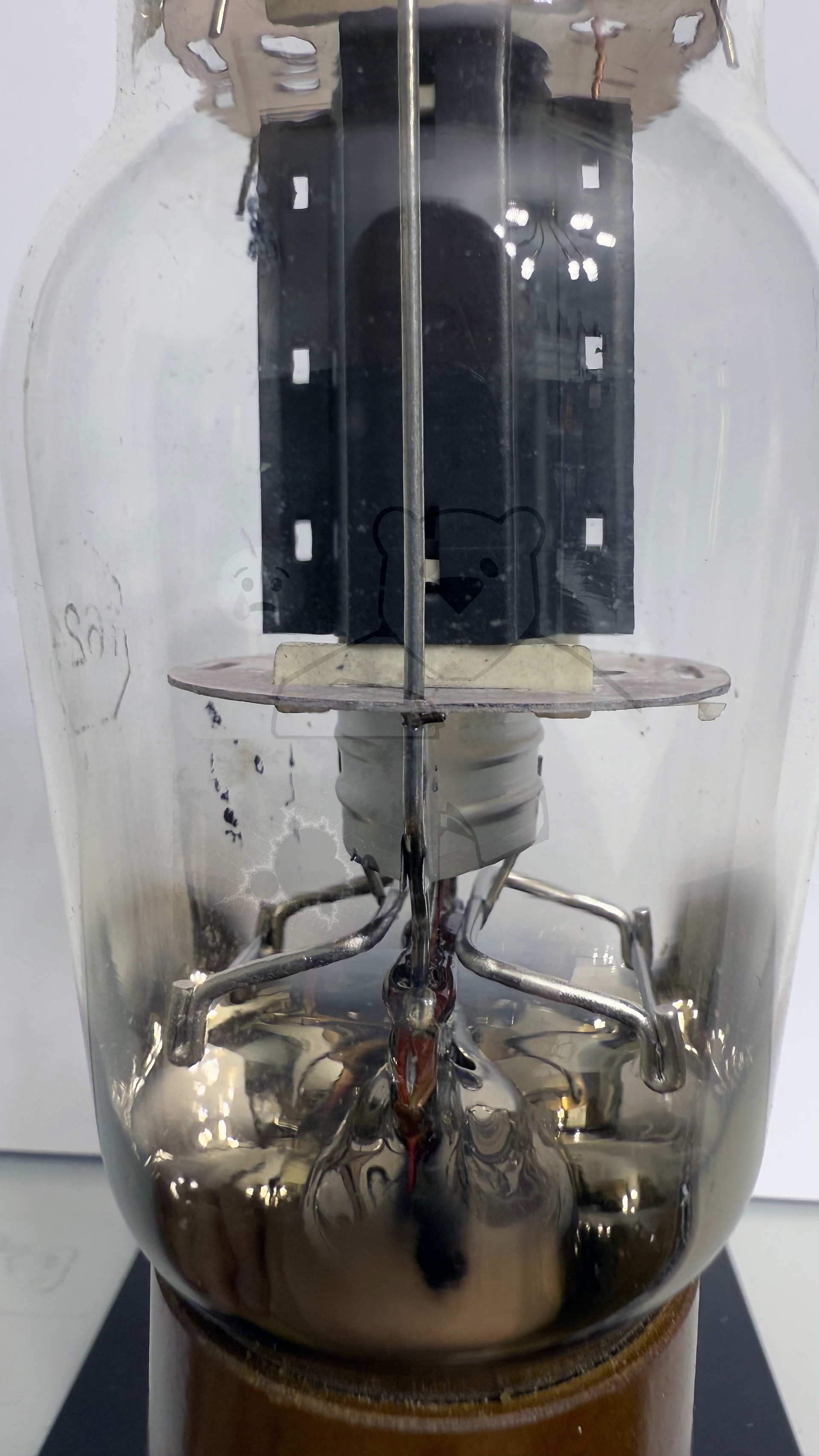

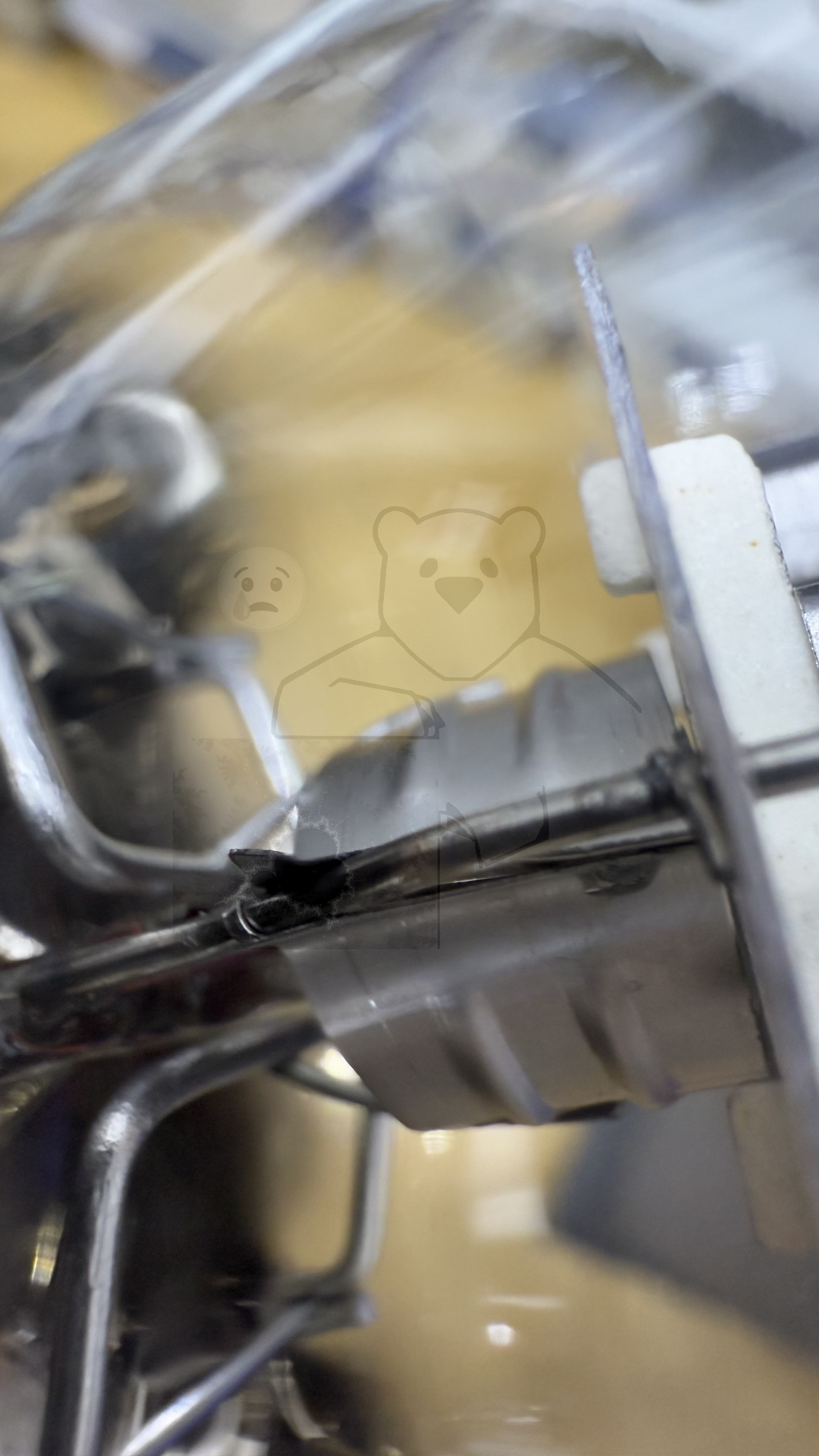

Daten und Bilder der Röhre: 1624

🔎 Beschreibung der Röhre: 1624

Name	1624
Vergleichsname	VT-165
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	2
Art der Heizung	Direkt

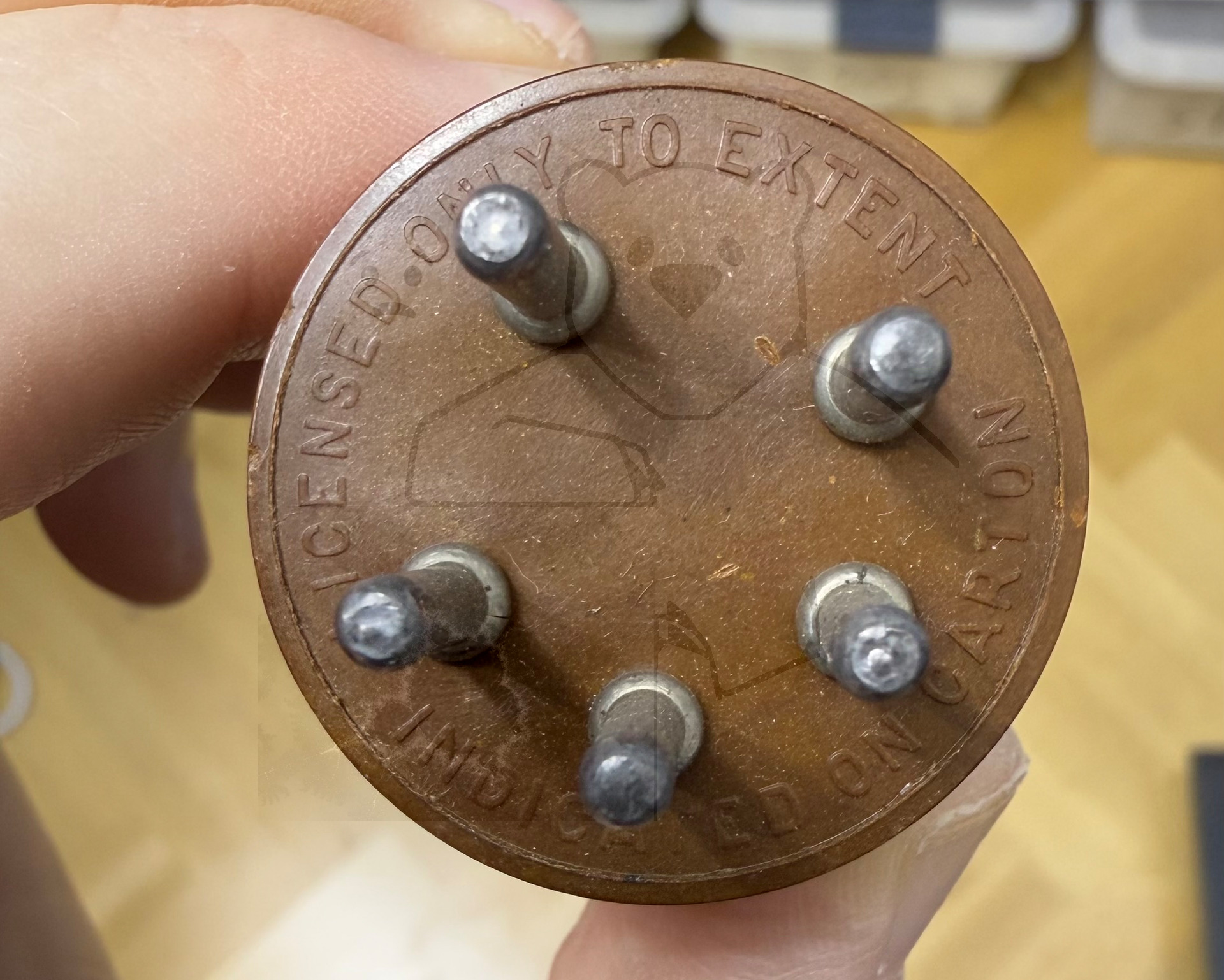

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 05:46:30

🔎 Beschreibung der Systeme für die Röhre: 1624

	System 1
Kathode	5
Gitter 1	3
Gitter 2	2
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

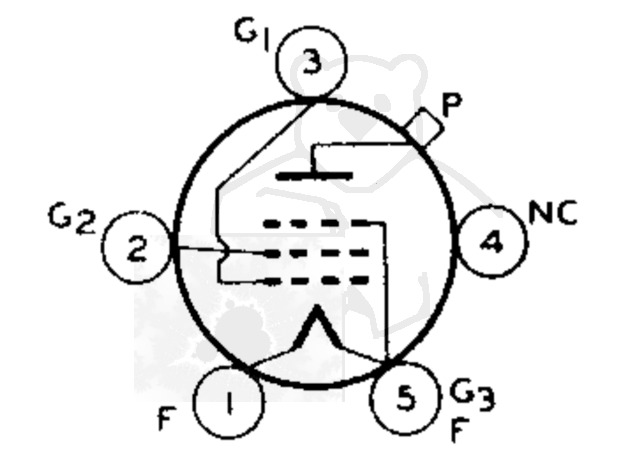

🔎 Sockelschaltung der 1624

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1624
Datenblatt 1624 RCA [www.tubedata.info].pdf (141 kB)
Datenblatt 1624 VT165 RCA.pdf (141 kB)
Pruefkarte 1624 VT-165 - Funke W19 Roehrenpruefer.pdf (139 kB)
Pruefkarte 1624 VT165 - Neuberger RPM370 Roehrenmessgeraet.pdf (256 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
