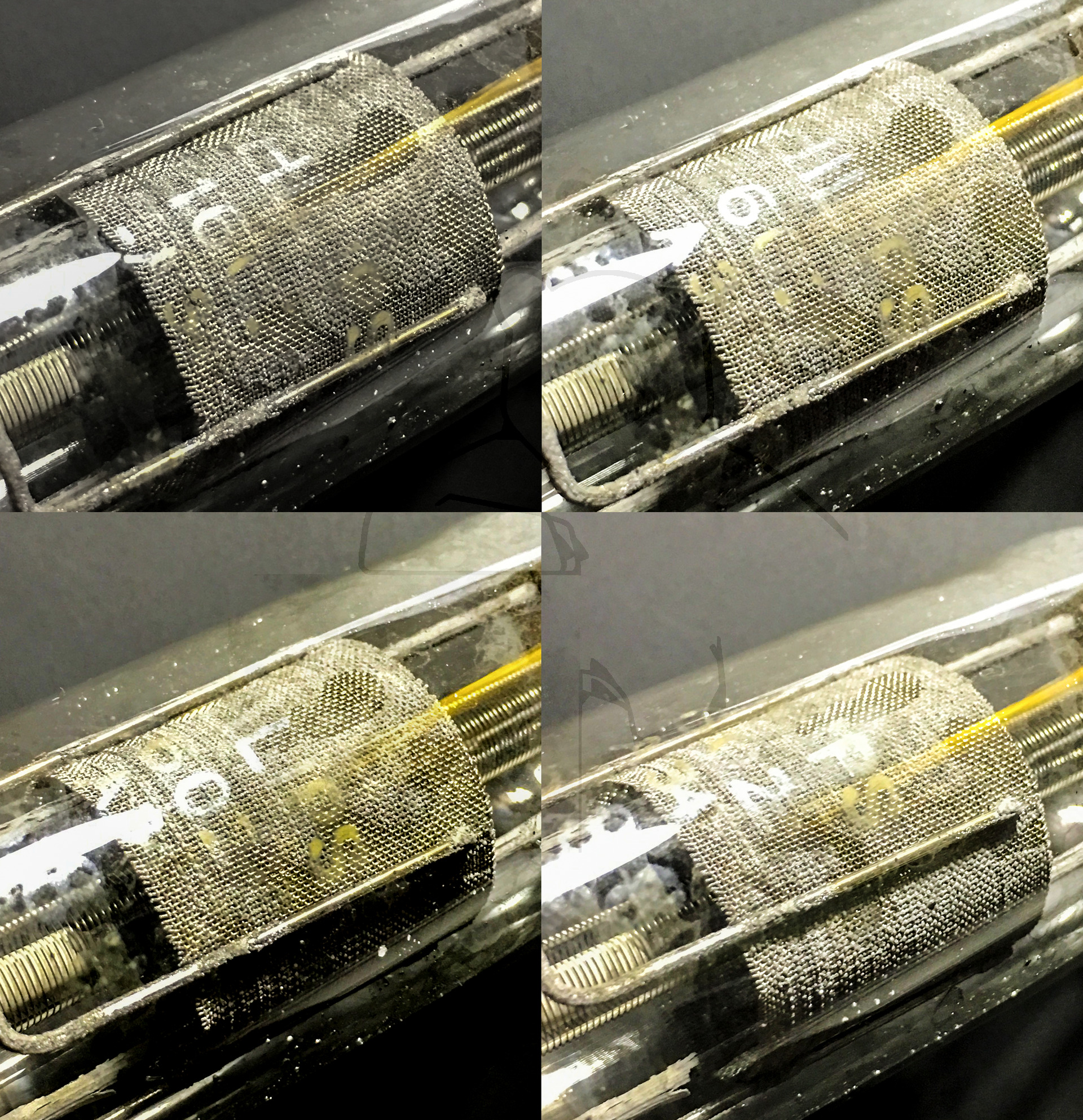

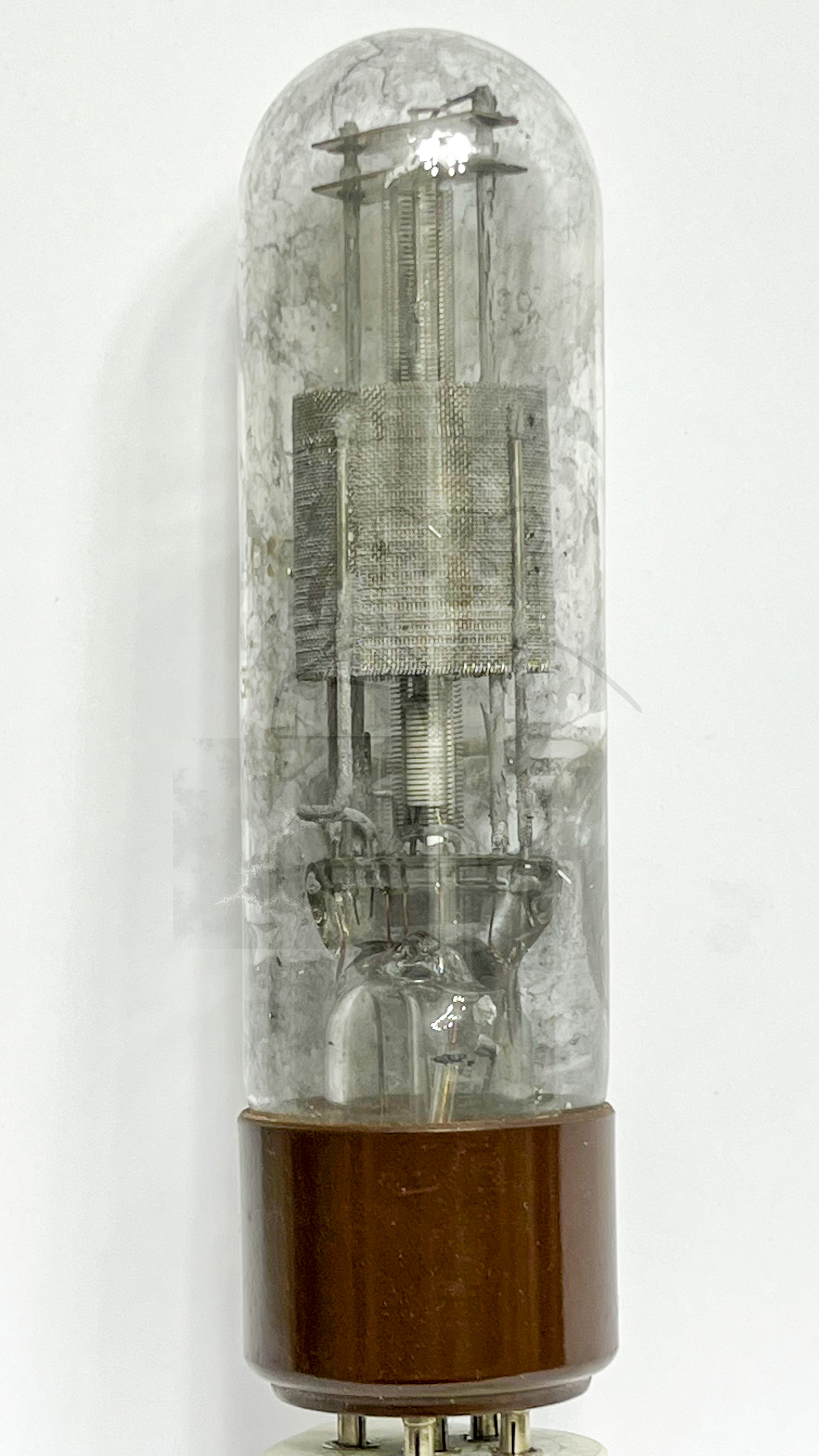

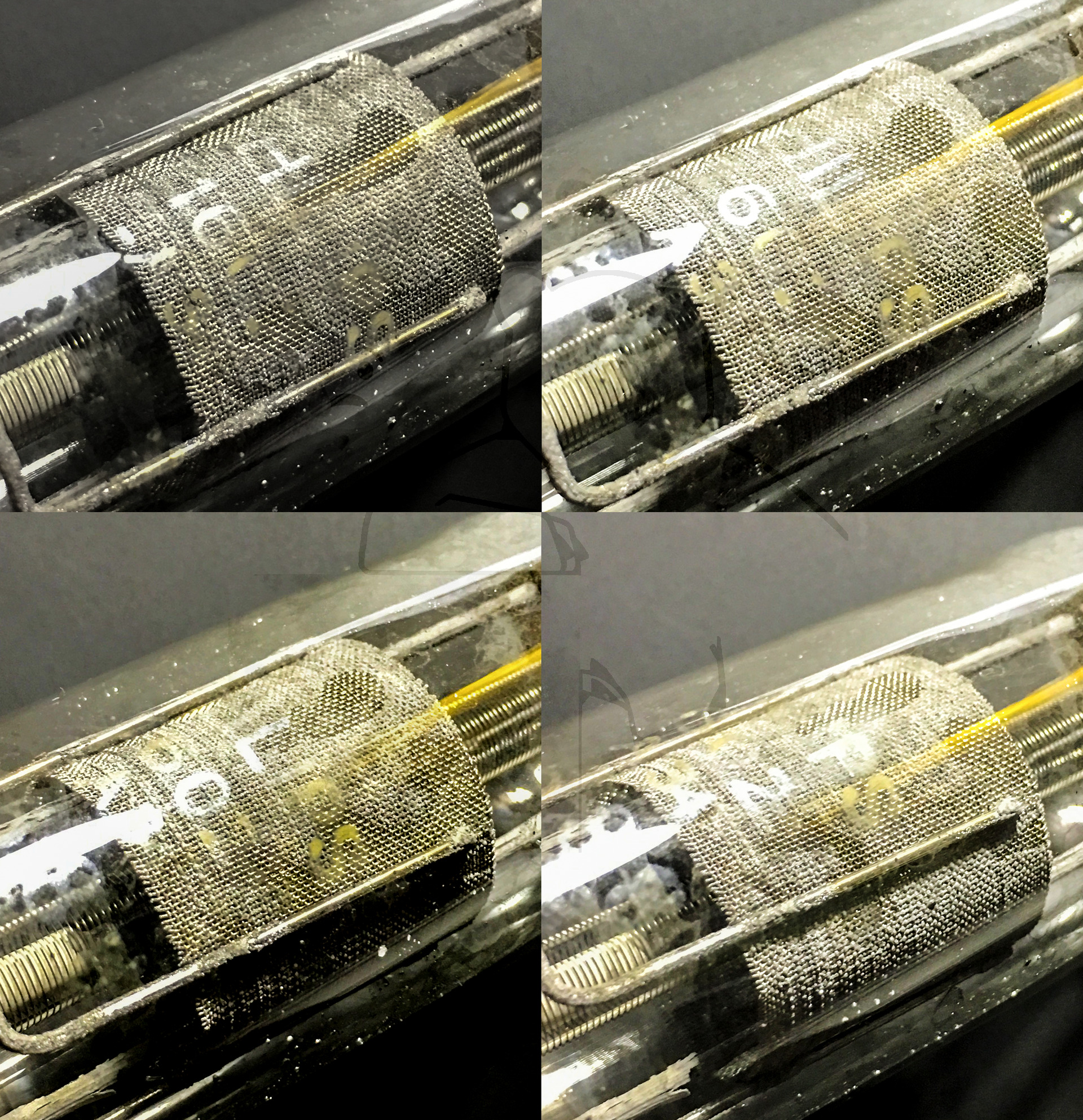

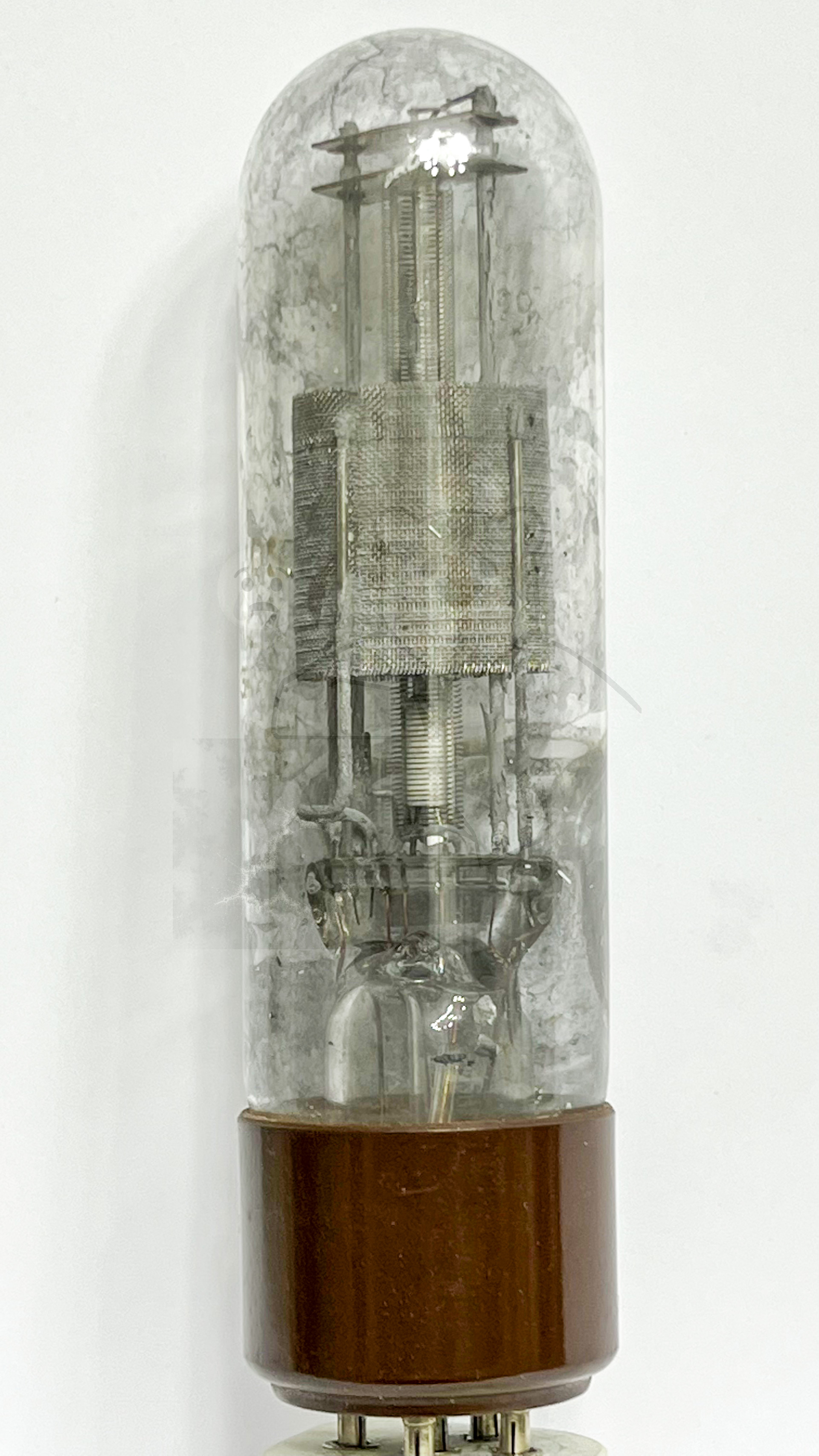

Daten und Bilder der Röhre: 1602

🔎 Beschreibung der Röhre: 1602

Name	1602
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.

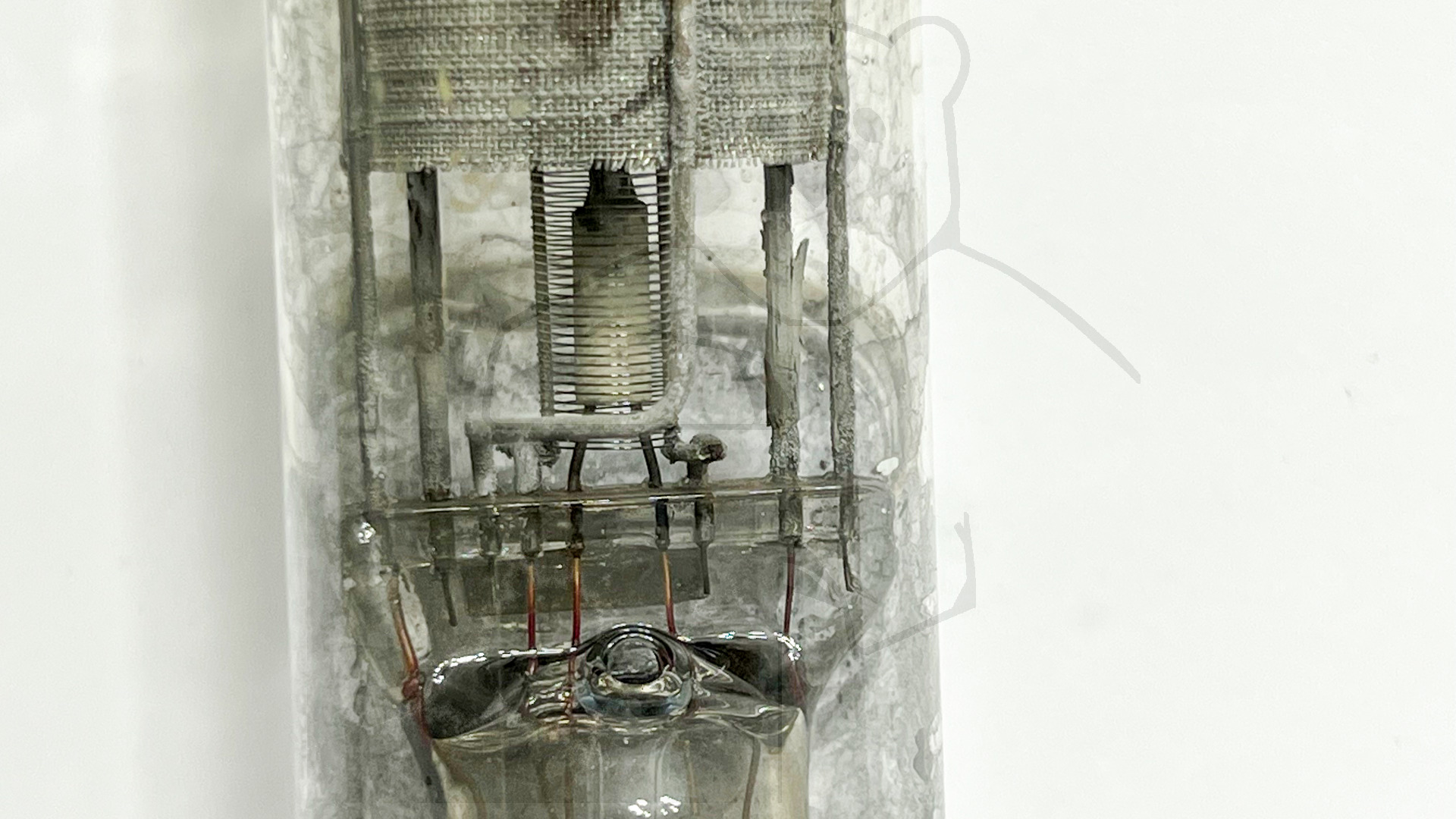

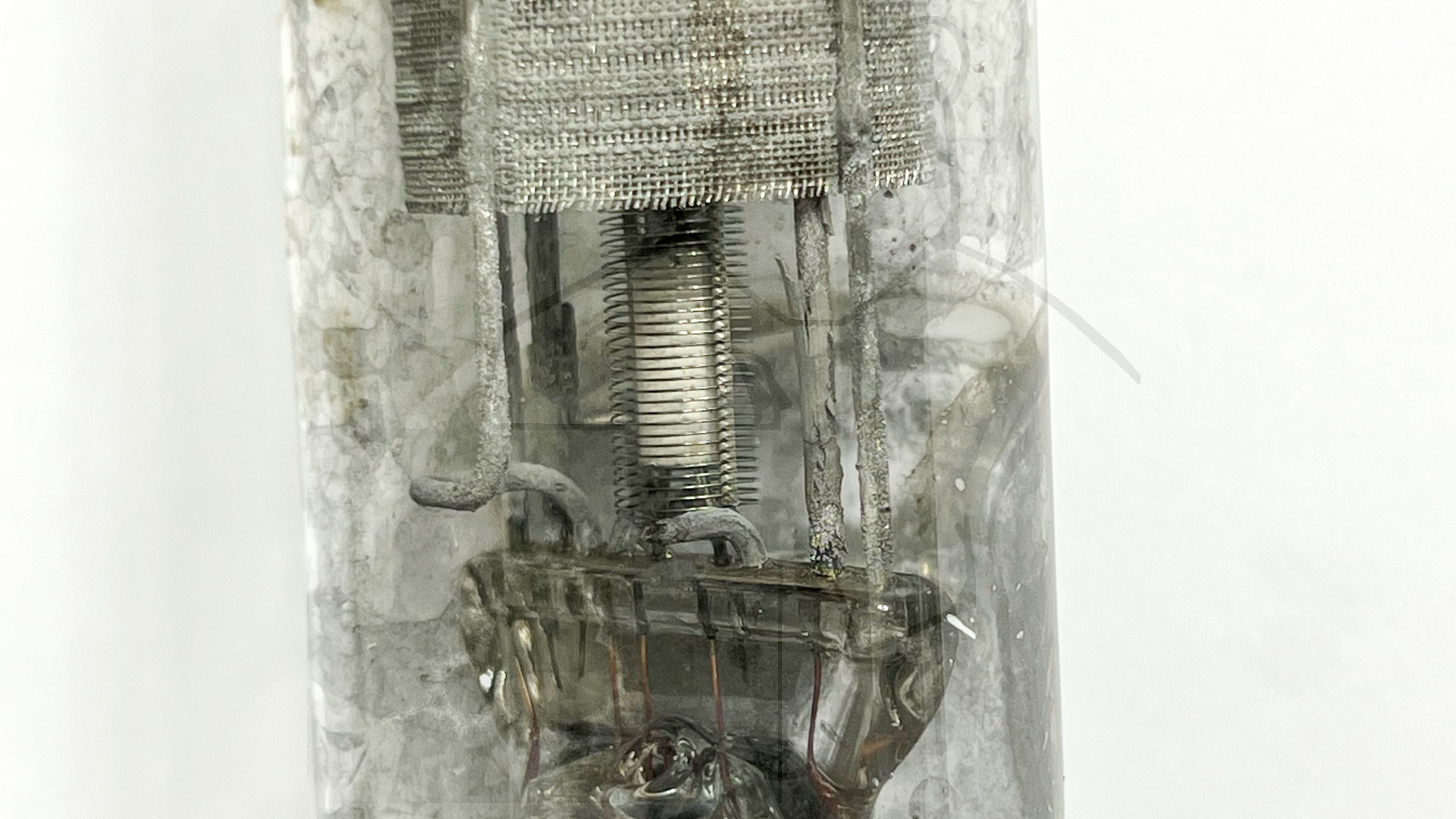

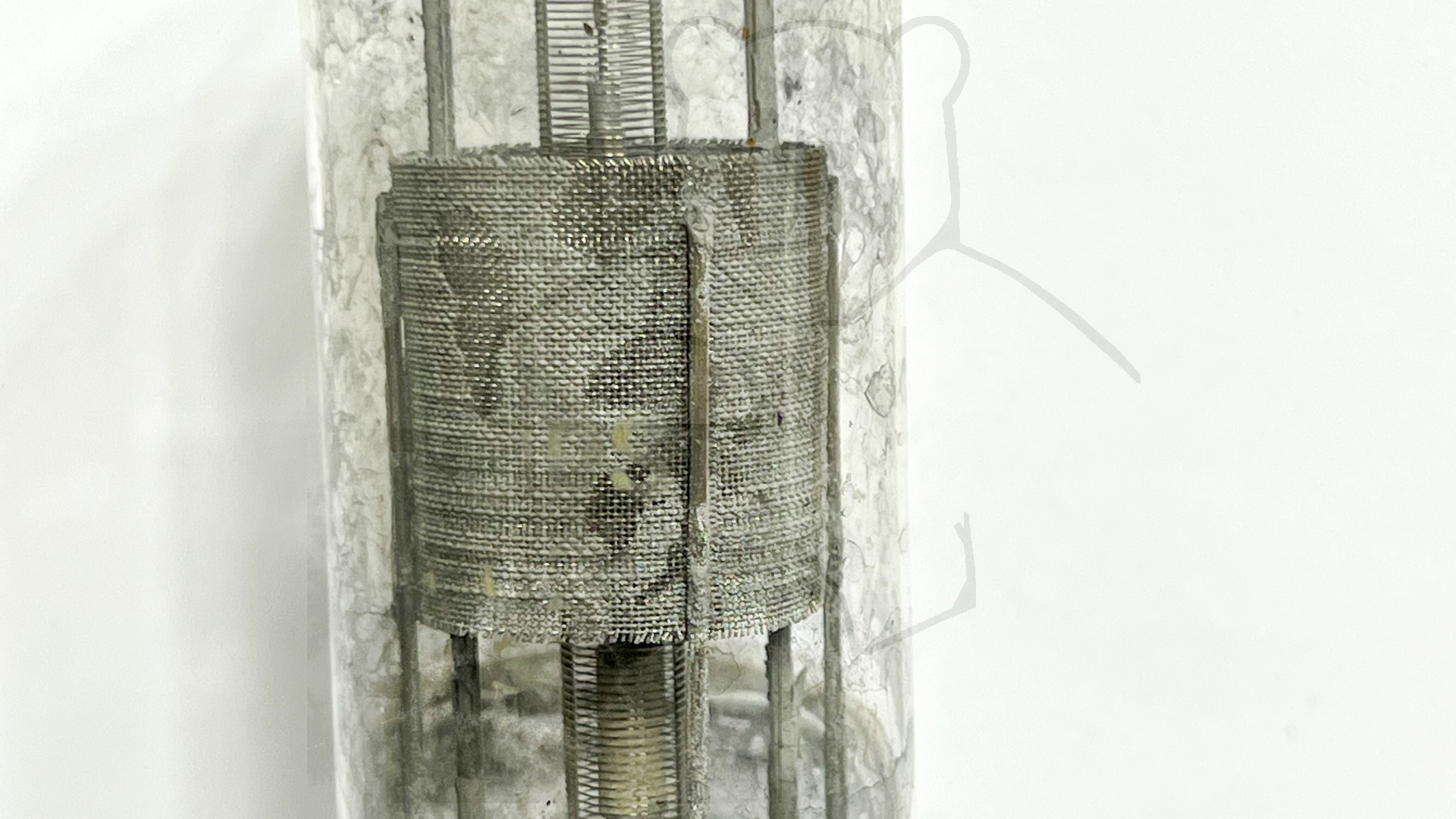

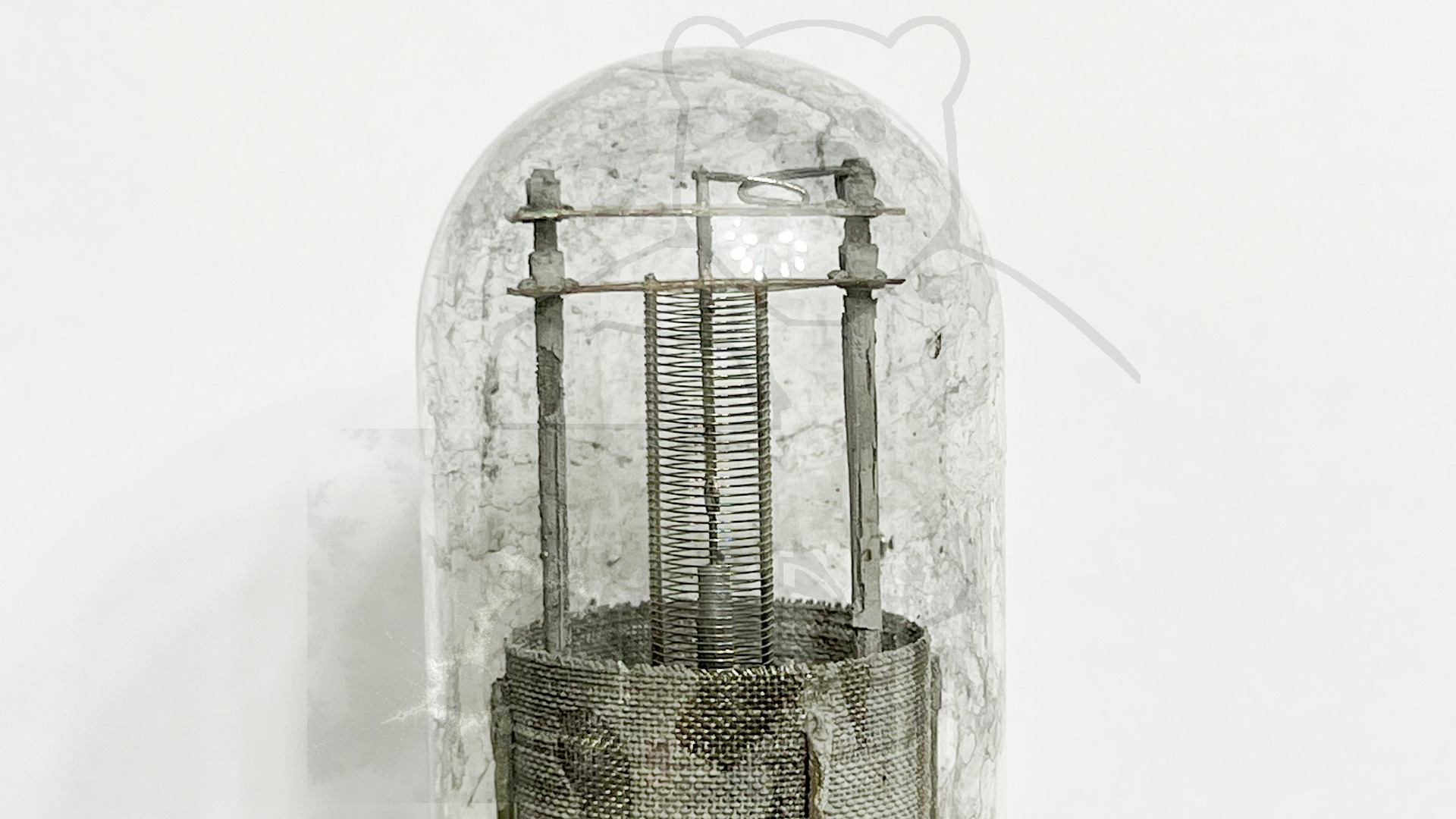

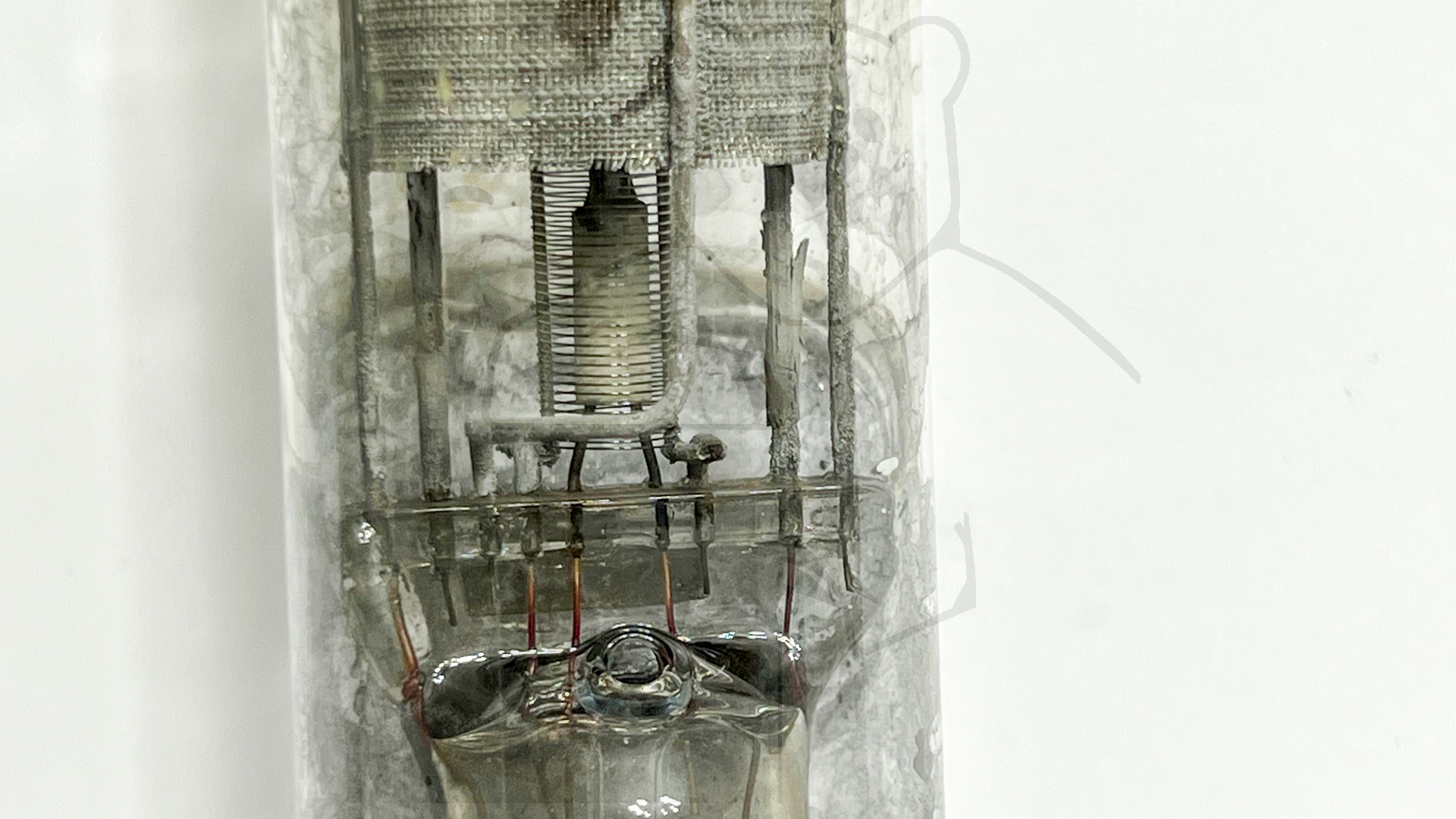

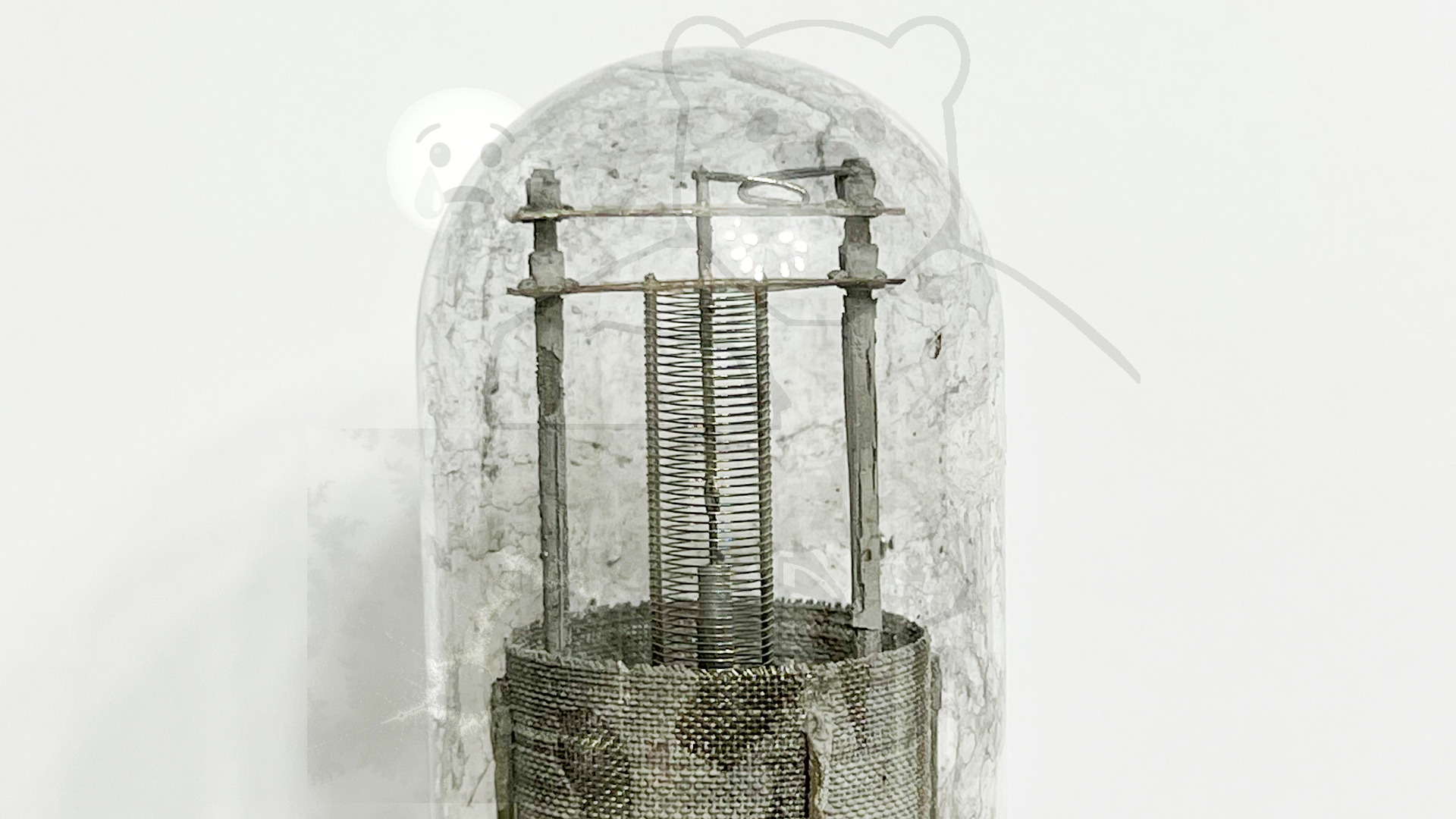

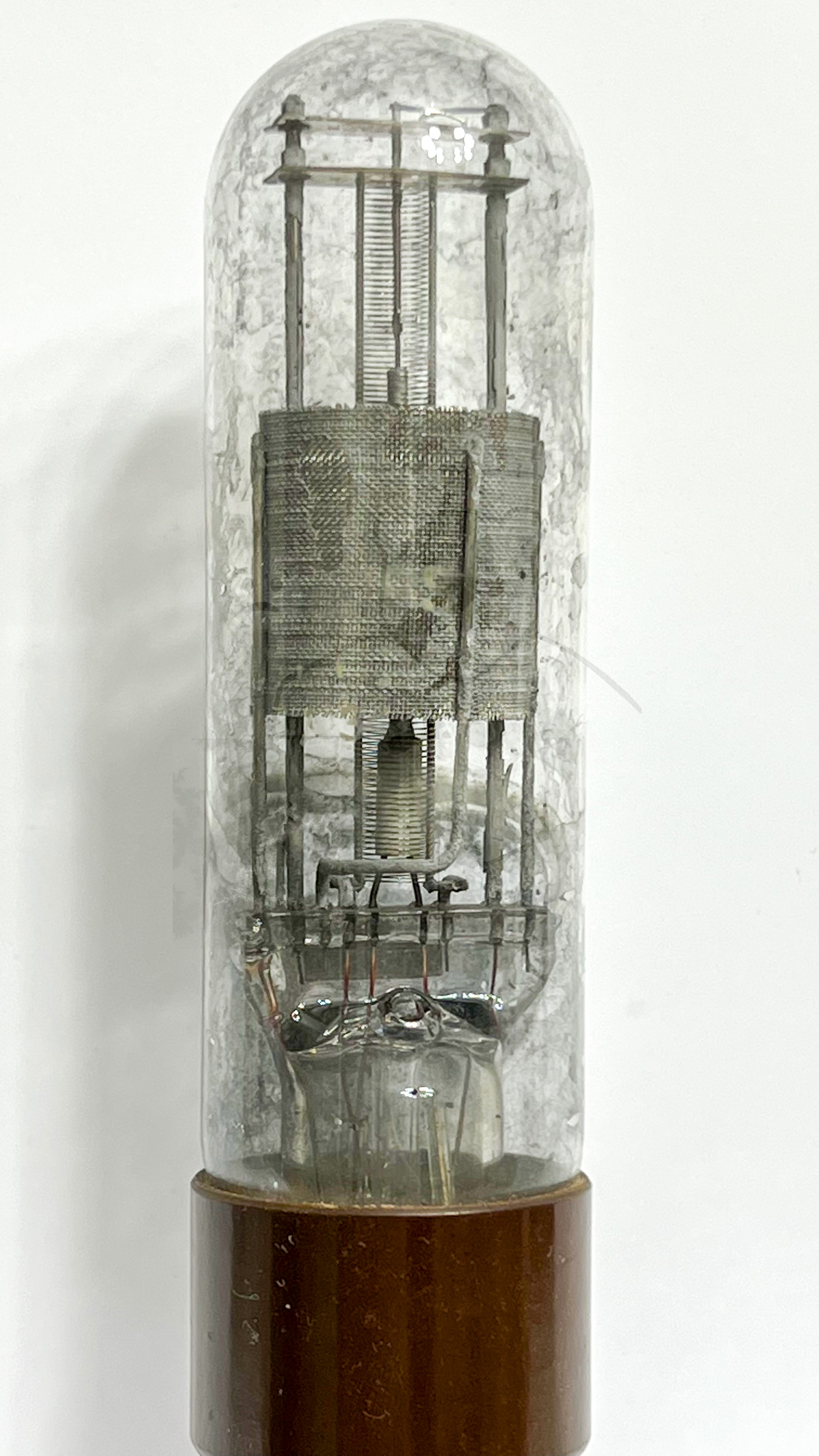

Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung Diese Röhre ist im 'Röhrenhandbuch Ratheiser, Band II' beschrieben, aber mit Amerikanischen → UX4 Sockel. Die mir vorliegende Variante von → Philips verfügt aber über einen → 5. pol Europa Sockel. Wer kann genauere Angaben zu diesem Röhrentyp machen? Interesantes Detail: Die Kathode besitzt zwei verschiedene Durchmesser, während das Gitter über die Gesamte Länge den Durchmesser nicht ändert.
Letzte Änderung	01.01.2022 08:10:40

🔎 Beschreibung der Systeme für die Röhre: 1602

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Spezialanwendungen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

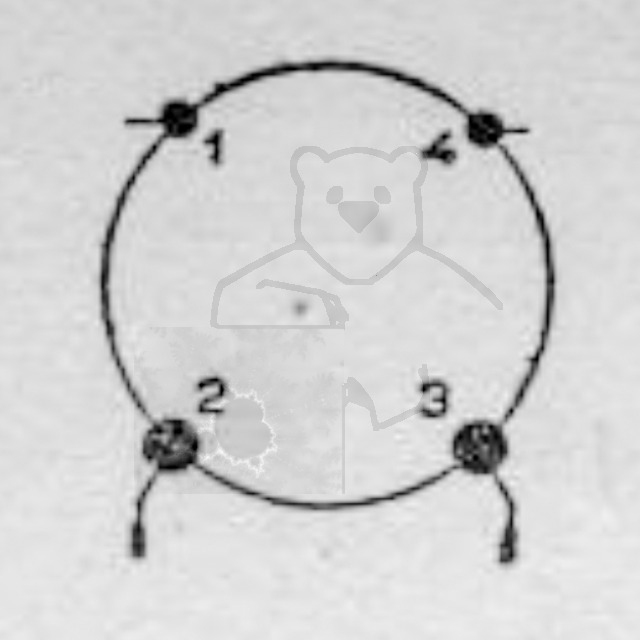

🔎 Sockelschaltung der 1602

Bildquelle: Röhrenhandbuch Ratheiser, Band II

🔎 Datenblätter zur Röhre: 1602
Datenblatt 1602 Röhrenhandbuch Ratheiser, Band II.pdf (557 kB)
