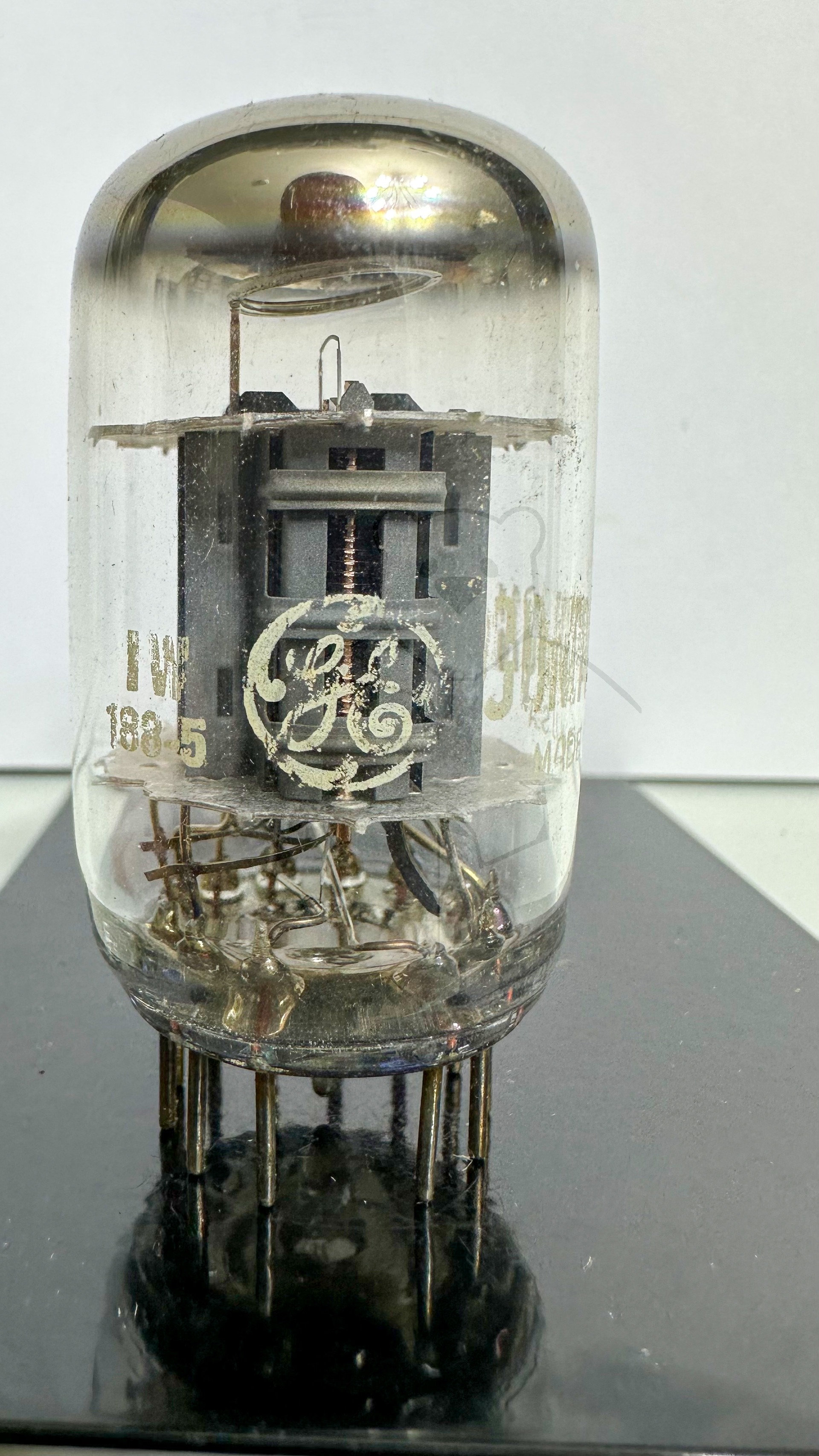

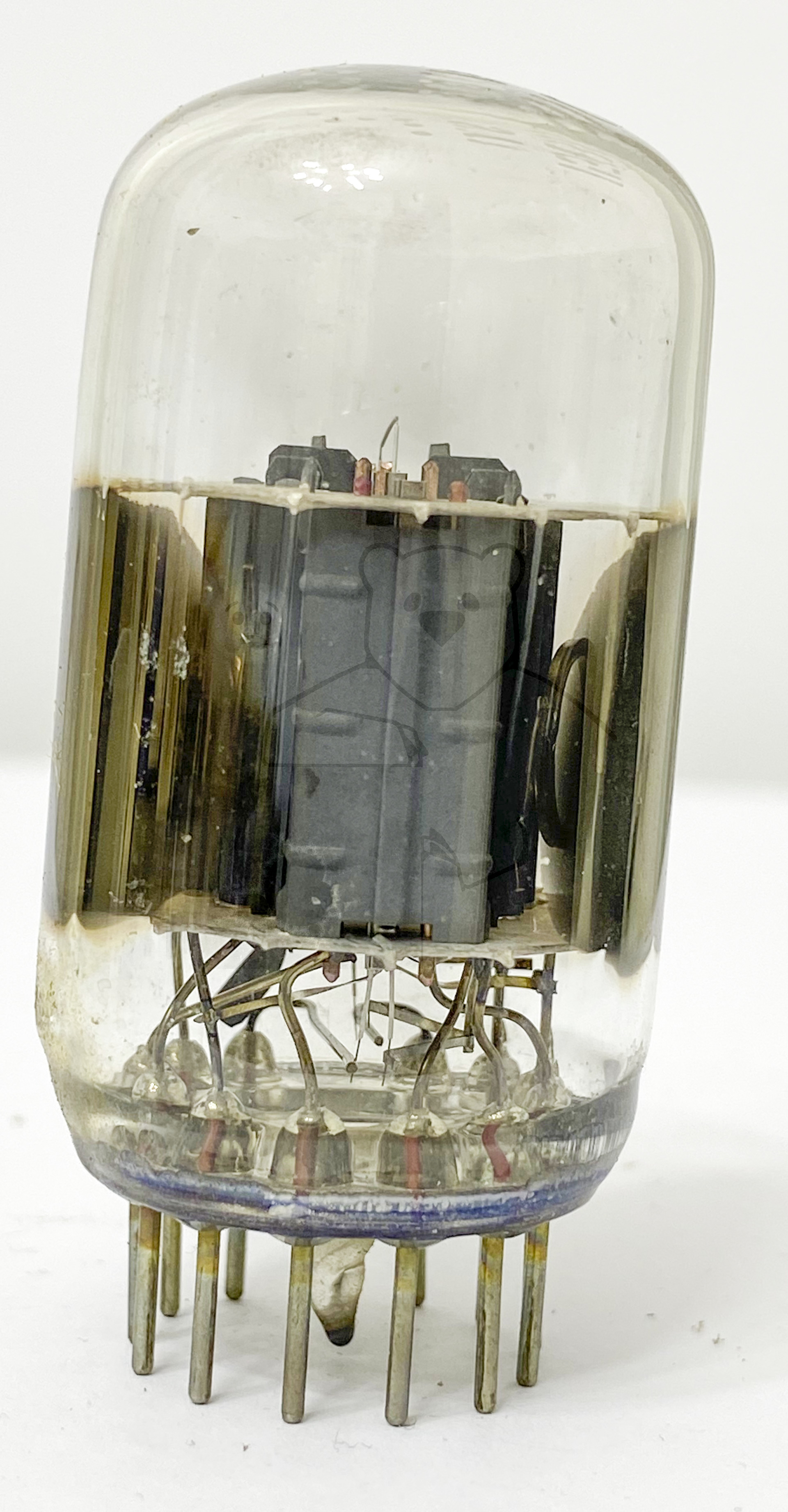

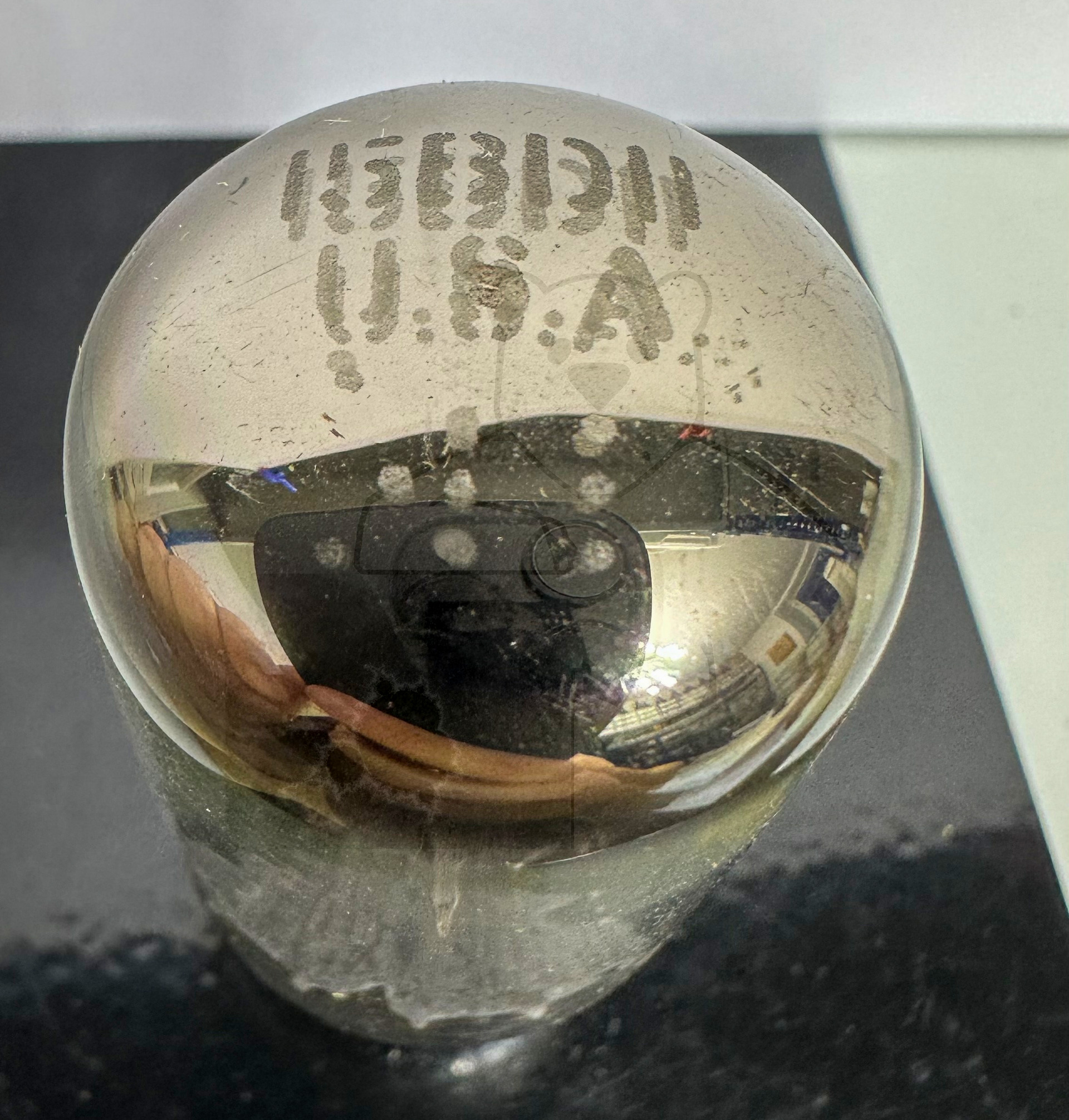

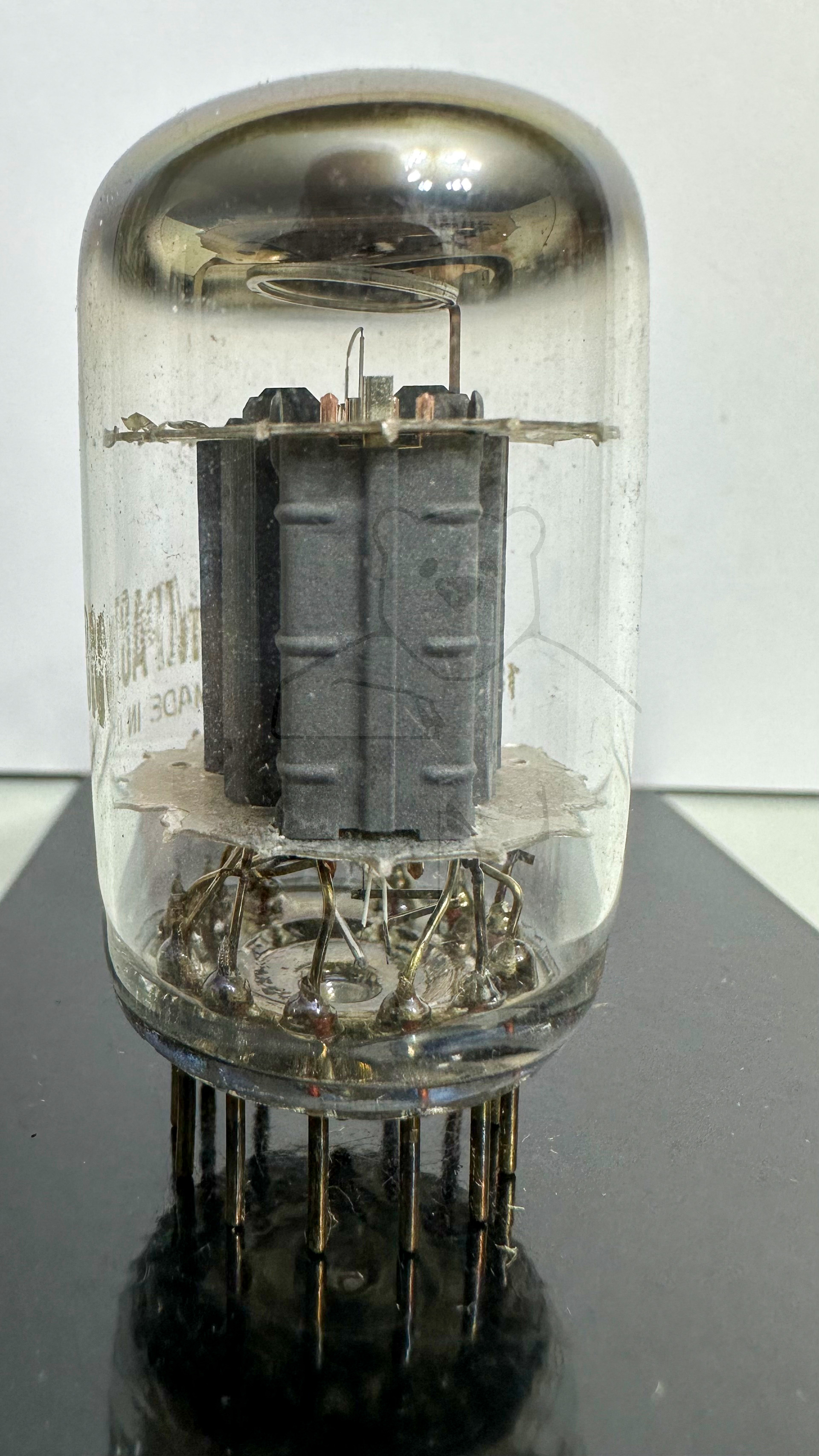

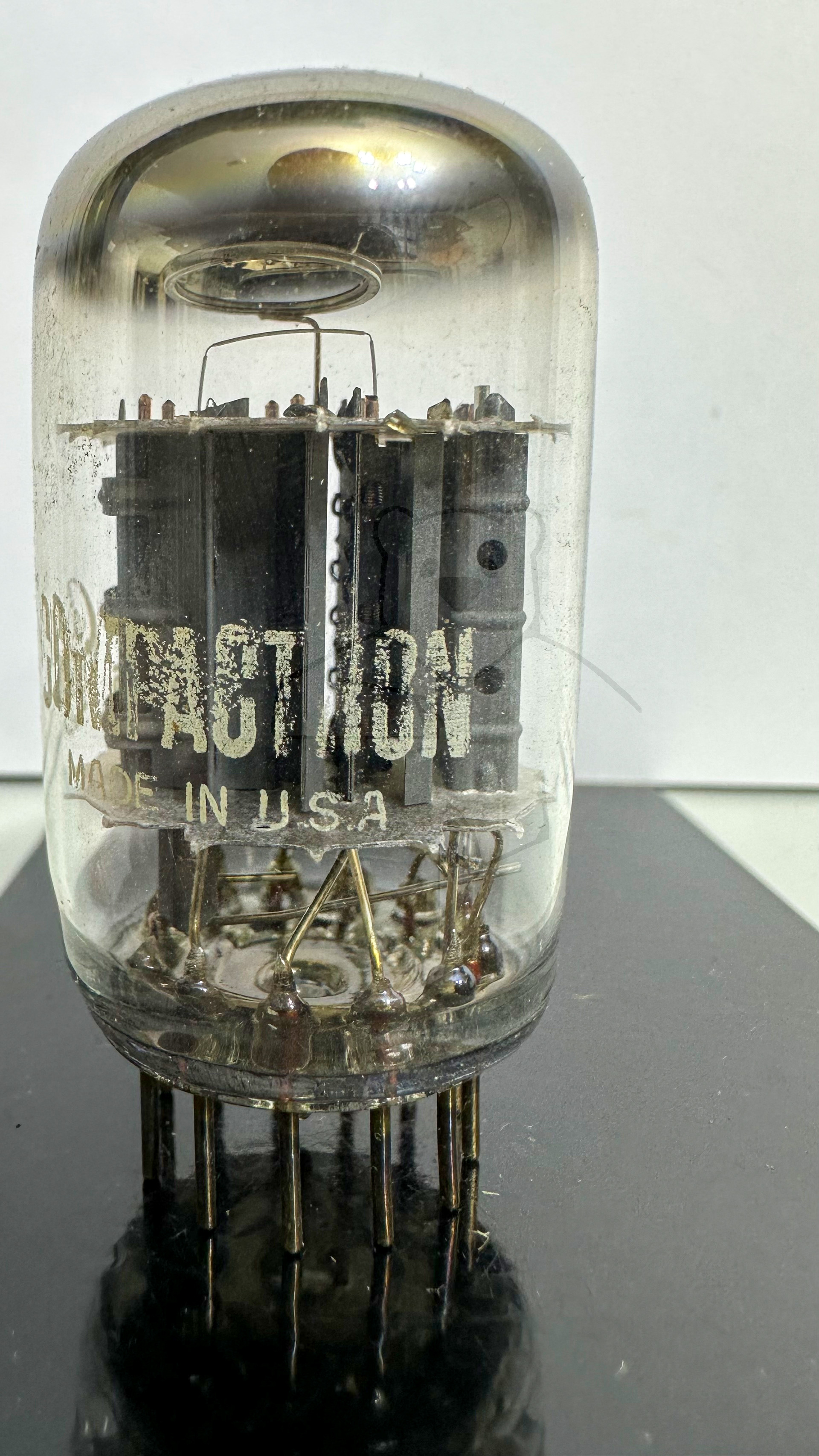

Daten und Bilder der Röhre: 15BD11

🔎 Beschreibung der Röhre: 15BD11

Name	15BD11
Vergleichsname
Heizspannung (Volt)	14,7
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

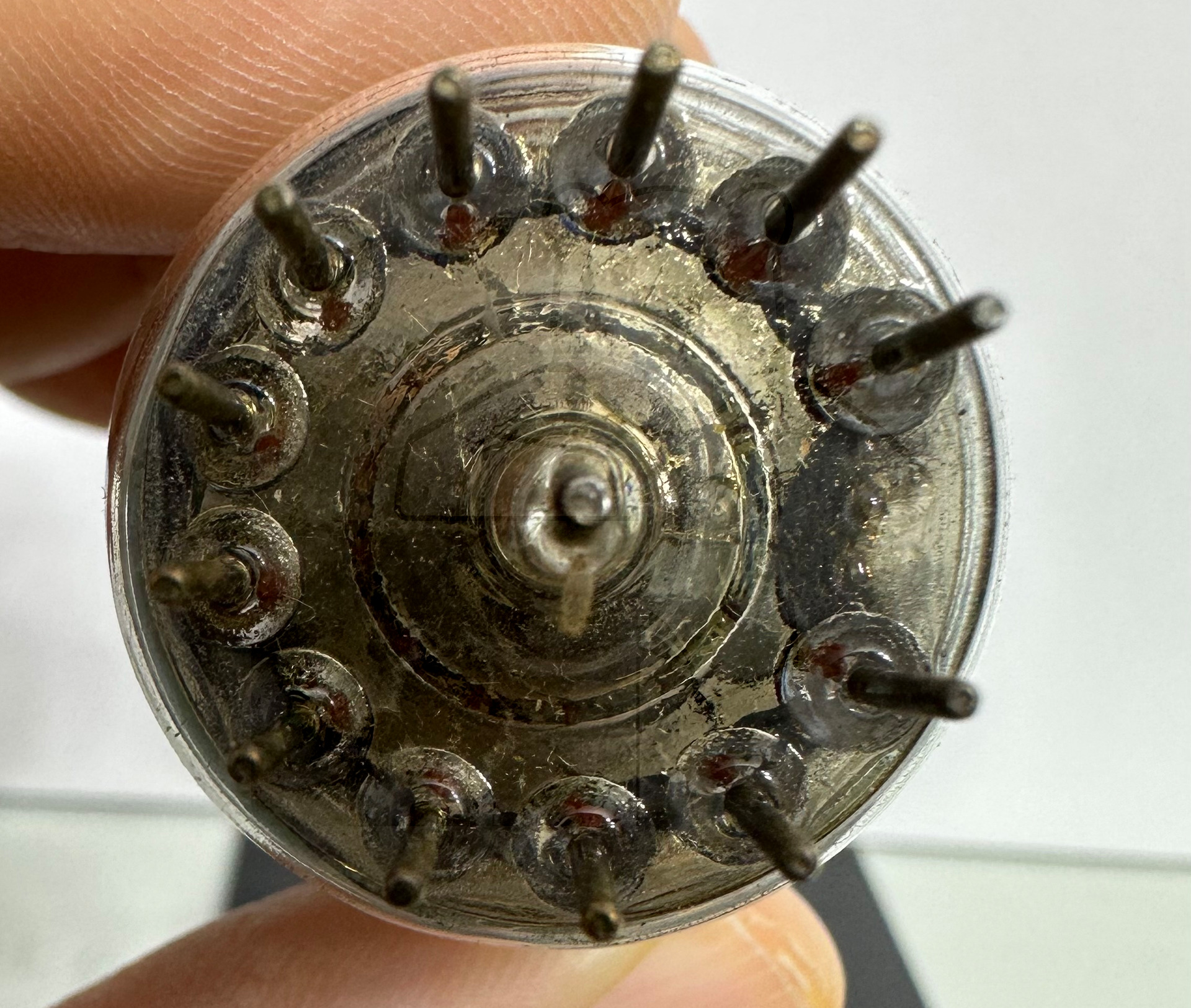

Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:08:37

🔎 Beschreibung der Systeme für die Röhre: 15BD11

	System 1	System 2	System 3
Kathode	7	5	9
Gitter 1	3	6	11
Gitter 2			10
Gitter 3			9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	8	2
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12	1, 12
Abschirmung
Funktion	→ Triode, Allgemein	→ Bildsynchronisation	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

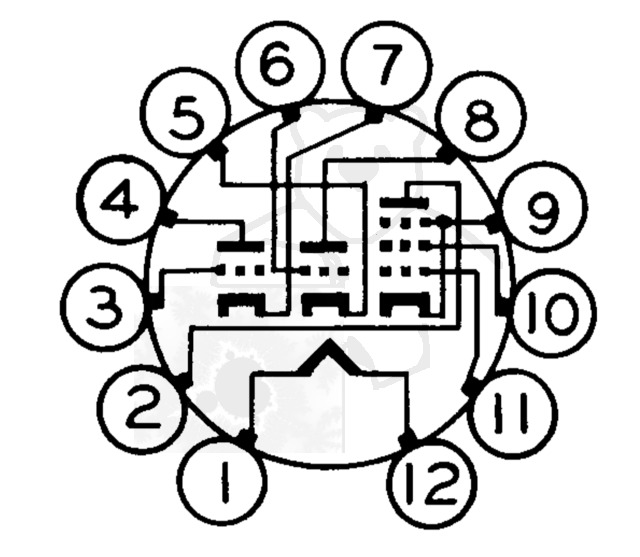

🔎 Sockelschaltung der 15BD11

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 15BD11
Kurzdatenblatt 15BD11 General Electric.pdf (139 kB)
Datenblatt 6BD11 General Electric.pdf (969 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
