Daten und Bilder der Röhre: 12SK7

🔎 Beschreibung der Röhre: 12SK7

Name	12SK7
Vergleichsname	CV543 VT-131
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 05:20:57

🔎 Beschreibung der Systeme für die Röhre: 12SK7

	System 1
Kathode	5
Gitter 1	4
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

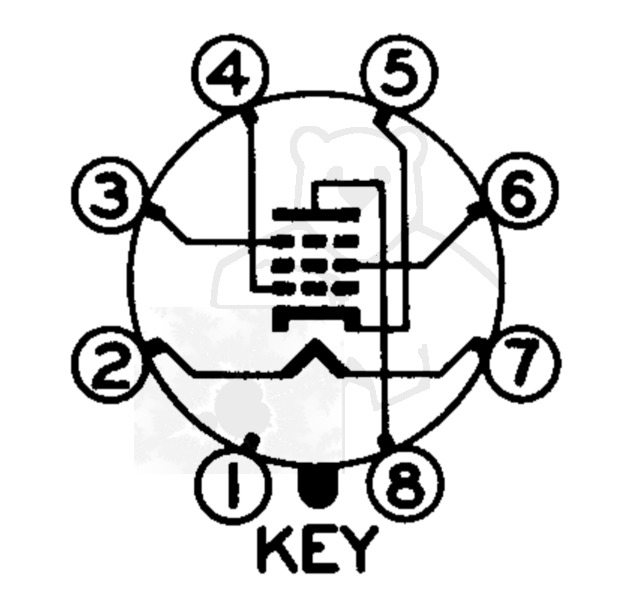

🔎 Sockelschaltung der 12SK7

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 12SK7
Datenblatt 12SK7 General Electric.pdf (349 kB)
Datenblatt 12SK7 Tung-Sol [www.tubedata.info].pdf (219 kB)
Pruefkarte 12SK7 VT-131 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte 12SK7 VT131 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
