đ Beschreibung der Röhre: 12SG7
| Name | 12SG7 |
| Vergleichsname | 12Đ4 CV694 VT-209 |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 05:16:36 |
đ Beschreibung der Systeme fĂŒr die Röhre: 12SG7
| System 1 | |
| Kathode | 3, 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

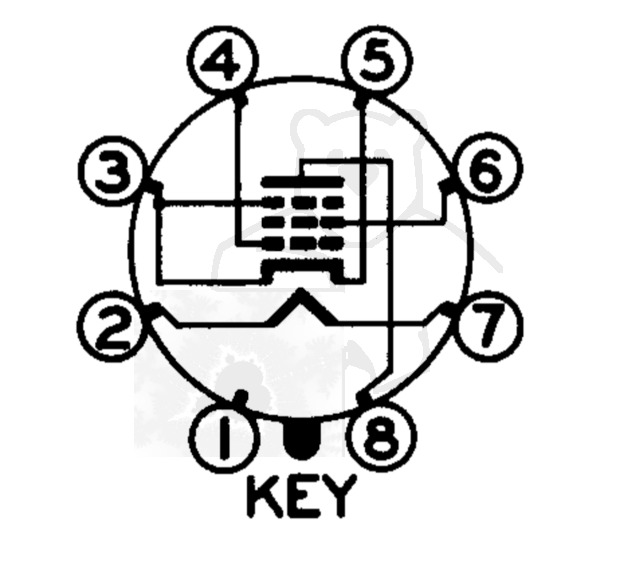

đ Sockelschaltung der 12SG7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 12SG7
Datenblatt 12SG7 General Electric.pdf (250 kB)
Datenblatt 12SG7 Tung-Sol [www.tubedata.info].pdf (193 kB)
Pruefkarte 12SG7 VT-209 12SH7 VT-288 - Funke W19 Roehrenpruefer.pdf (173 kB)
Pruefkarte 12SG7 VT209 - Neuberger RPM370 Roehrenmessgeraet.pdf (230 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12SG7

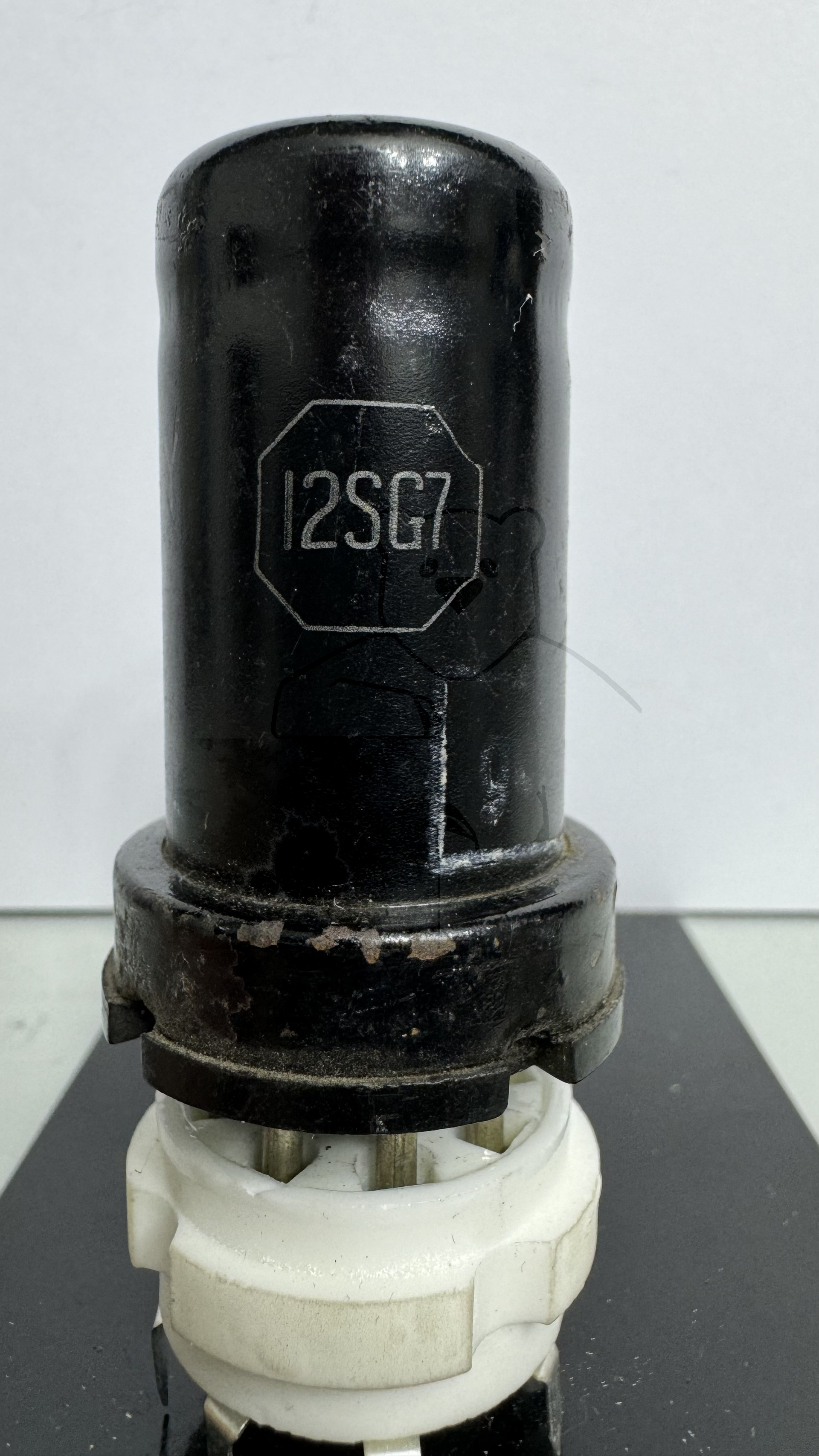

Röhre 12SG7 #6162 Bild 1

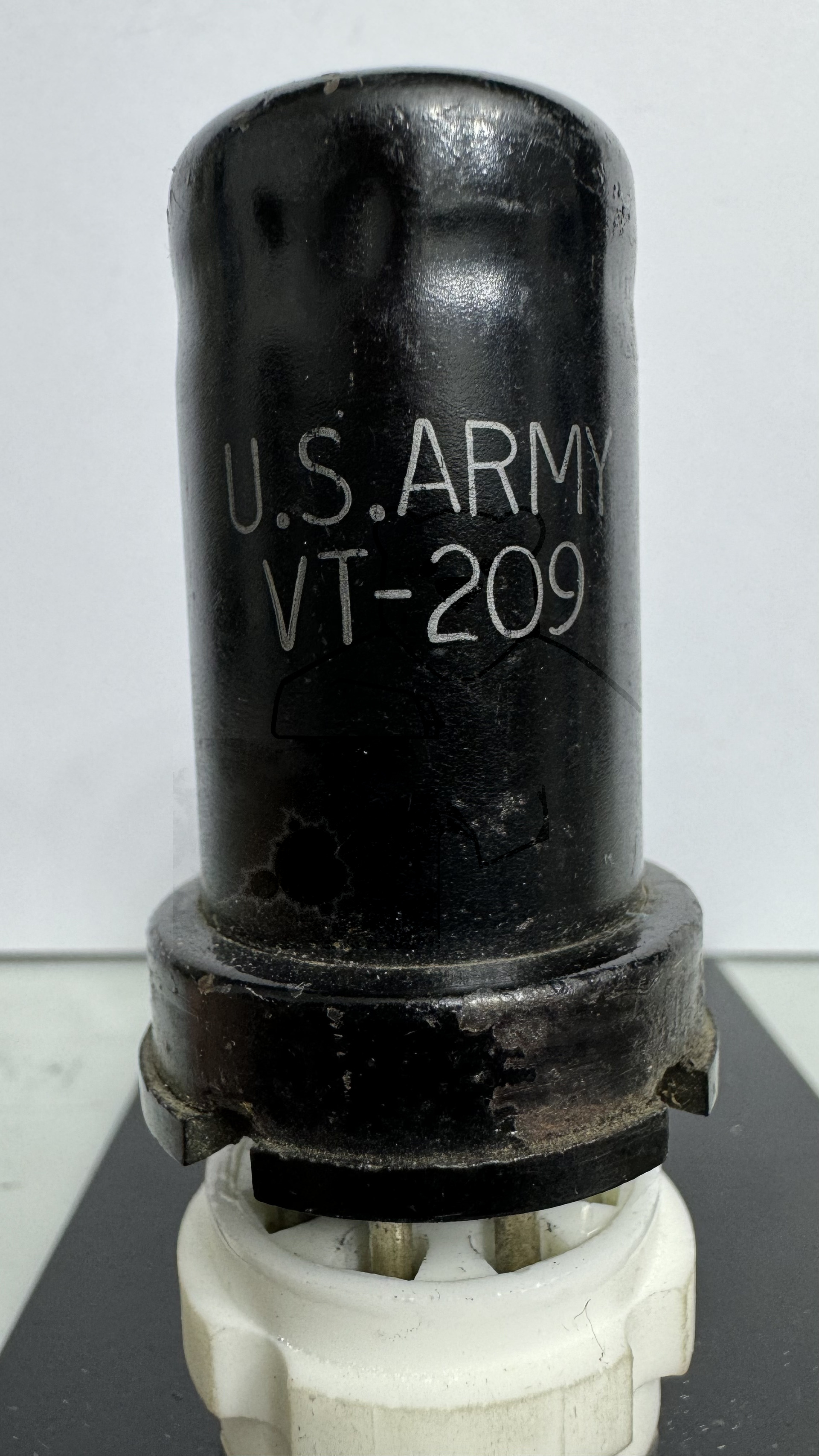

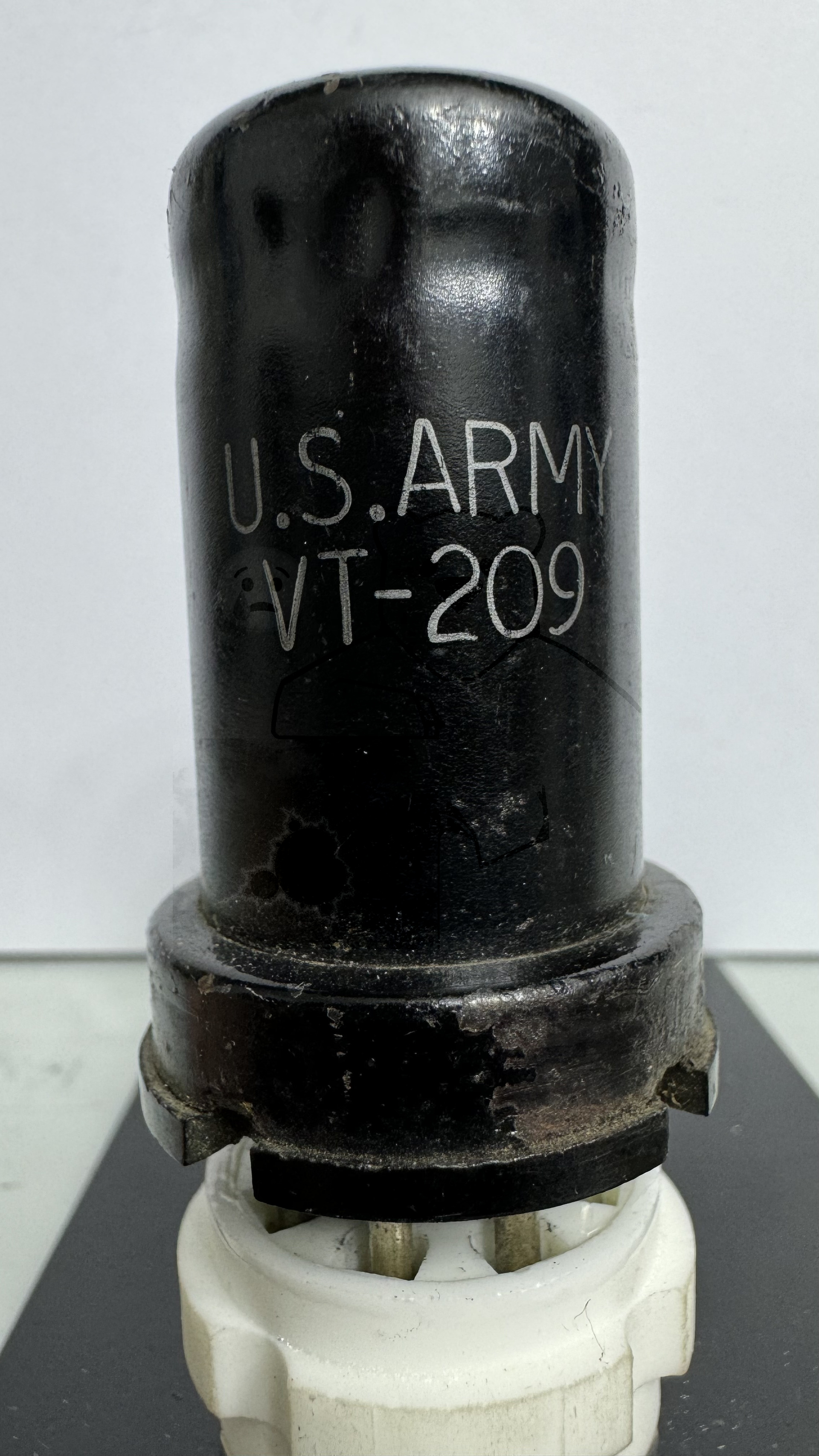

Röhre 12SG7 #6162 Bild 2
đ Alle Röhren vom Typ 12SG7 in der Sammlung
- â 12SG7 Inventar: 06162 Hersteller: â RCA
