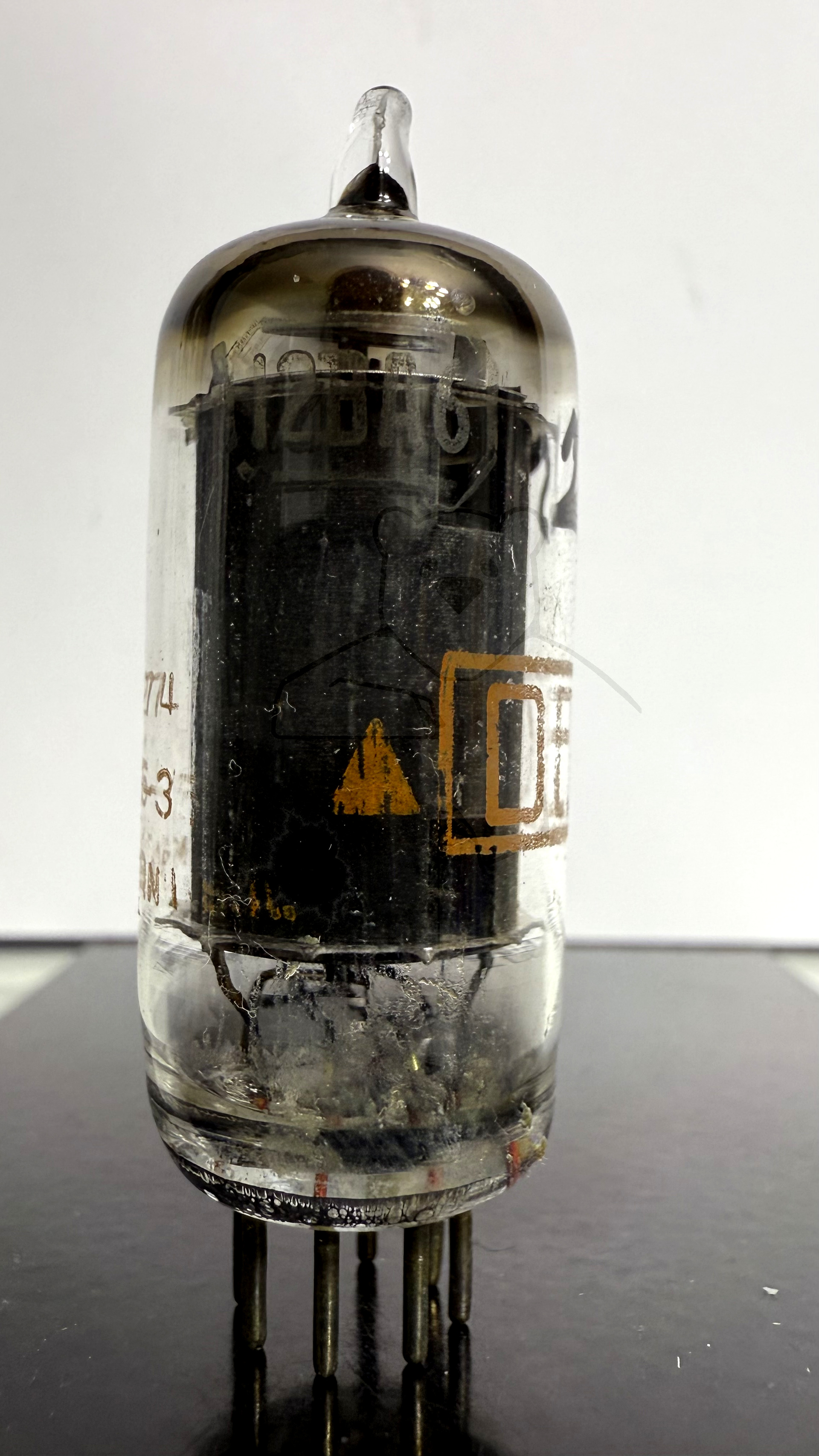

Daten und Bilder der Röhre: 12BA6

🔎 Beschreibung der Röhre: 12BA6

Name	12BA6
Vergleichsname	CV1928 HF93
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 05:00:29

🔎 Beschreibung der Systeme für die Röhre: 12BA6

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 12BA6

Bildquelle: Brimar Datenblatt

🔎 Datenblätter zur Röhre: 12BA6
Anwendung 12BA6.pdf (53 kB)
Datenblatt 12BA6 Brimar [www.tubedata.info].pdf (60 kB)
Datenblatt 12BA6 General Electric.pdf (403 kB)
Datenblatt 12BA6 Tung-Sol [www.tubedata.info].pdf (344 kB)
