Daten und Bilder der Röhre: 12AV6

🔎 Beschreibung der Röhre: 12AV6

Name	12AV6
Vergleichsname	HBC91
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 04:58:09

🔎 Beschreibung der Systeme für die Röhre: 12AV6

	System 1	System 2
Kathode	2	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2		5
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

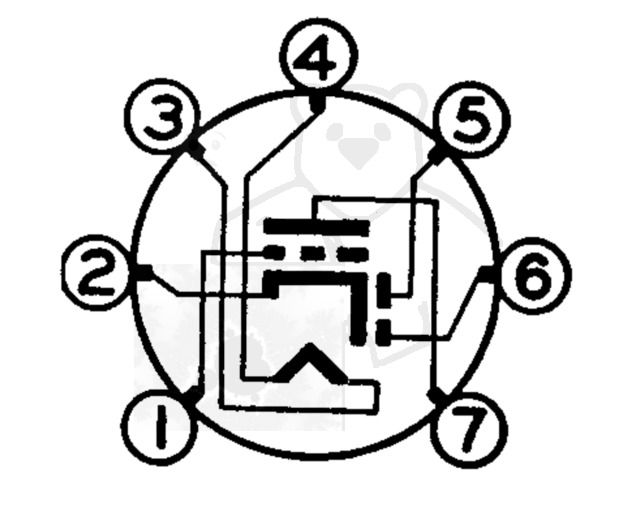

🔎 Sockelschaltung der 12AV6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 12AV6
Anwendung 12AV6 EBC91 HBC91.pdf (58 kB)
Datenblatt 12AV6 Brimar [www.tubedata.info].pdf (96 kB)
Datenblatt 12AV6 General Electric.pdf (484 kB)
Datenblatt 12AV6 Tung-Sol [www.tubedata.info].pdf (261 kB)
Pruefkarte 12AT6 12AV6 - Karte 1 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte 12AT6 12AV6 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
Anwendung EBC91 HBC91.pdf (58 kB)
Pruefkarte HBC91 12AV6 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
Pruefkarte HBC91 12AV6 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 12AV6

Röhre 12AV6 #2522 Bild 1

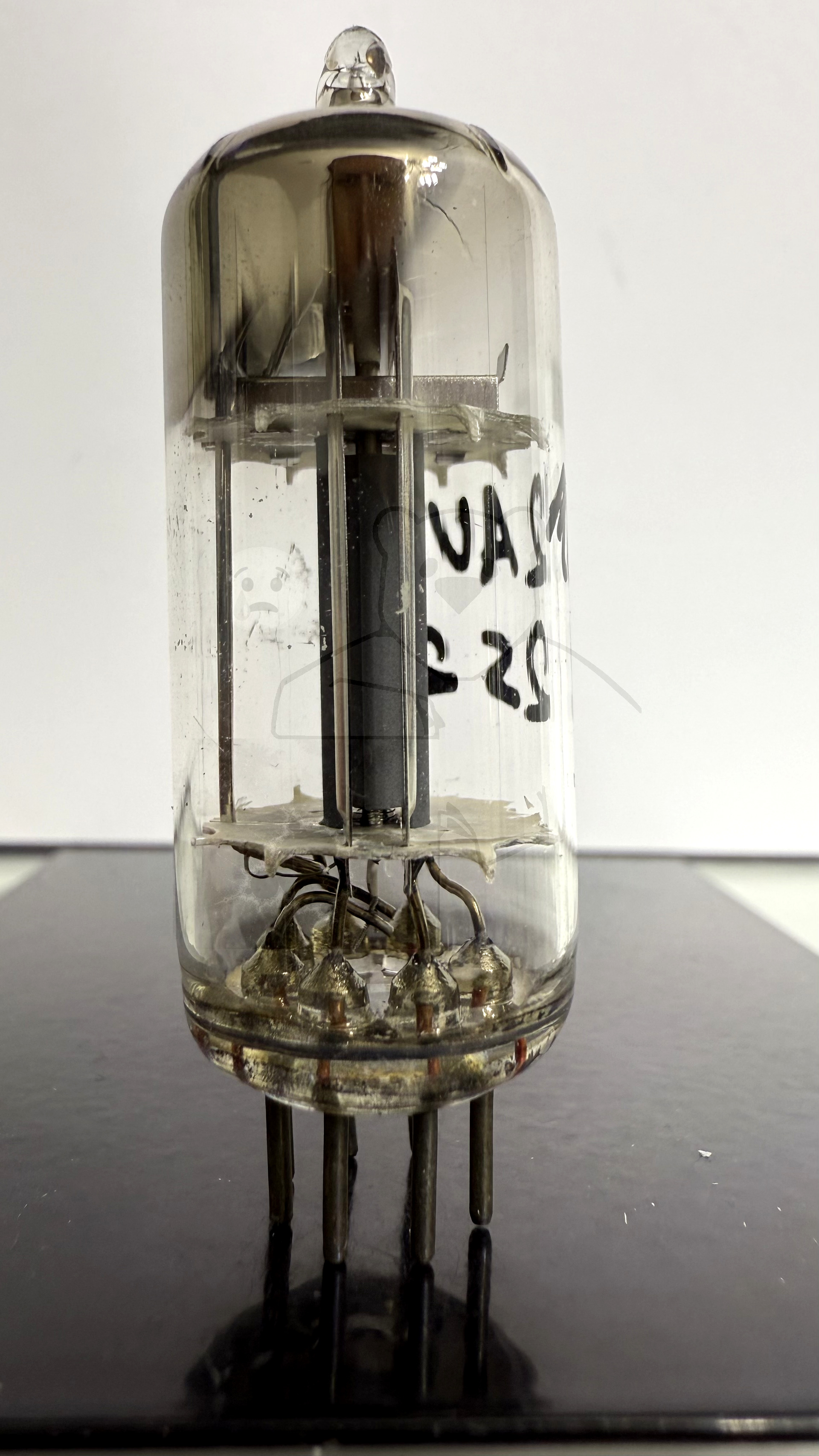

Röhre 12AV6 #2522 Bild 2

Röhre 12AV6 #2522 Bild 3

Röhre 12AV6 #2522 Bild 4

🔎 Alle Röhren vom Typ 12AV6 in der Sammlung

→ 12AV6 Inventar: 02522 Hersteller: → Unbekannter Hersteller
