🔎 Beschreibung der Röhre: 12AT7
| Name | 12AT7 |
| Vergleichsname | B152 B309 B739 CC81E CV455 → ECC81 |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Letzte Änderung | 19.03.2016 00:59:34 |
🔎 Beschreibung der Systeme für die Röhre: 12AT7
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | → Oszillator / Mischer |
→ Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 12AT7
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: 12AT7
Datenblatt 12AT7 Amperex.pdf (157 kB)
Datenblatt 12AT7 Brimar Version 1 [www.tubedata.info].pdf (114 kB)
Datenblatt 12AT7 Brimar Version 2 [www.tubedata.info].pdf (1275 kB)
Datenblatt 12AT7 General Electric.pdf (364 kB)
Datenblatt 12AT7 Mazda Belvu [www.tubedata.info].pdf (349 kB)
Datenblatt 12AT7 RCA [www.tubedata.info].pdf (169 kB)
Datenblatt 12AT7 Tung-Sol [www.tubedata.info].pdf (153 kB)
Datenblatt 12AT7WA CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5129 kB)
Datenblatt 12AT7WA Mazda Belvu [www.tubedata.info].pdf (646 kB)
Datenblatt 12AT7WA Raytheon [www.tubedata.info].pdf (872 kB)
Datenblatt 12AT7WA Tung-Sol [www.tubedata.info].pdf (332 kB)
Pruefkarte ECC81 12AT7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte ECC81 12AT7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte ECC81 12AT7 - Neuberger RPM370 Roehrenmessgeraet.pdf (257 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 12AT7

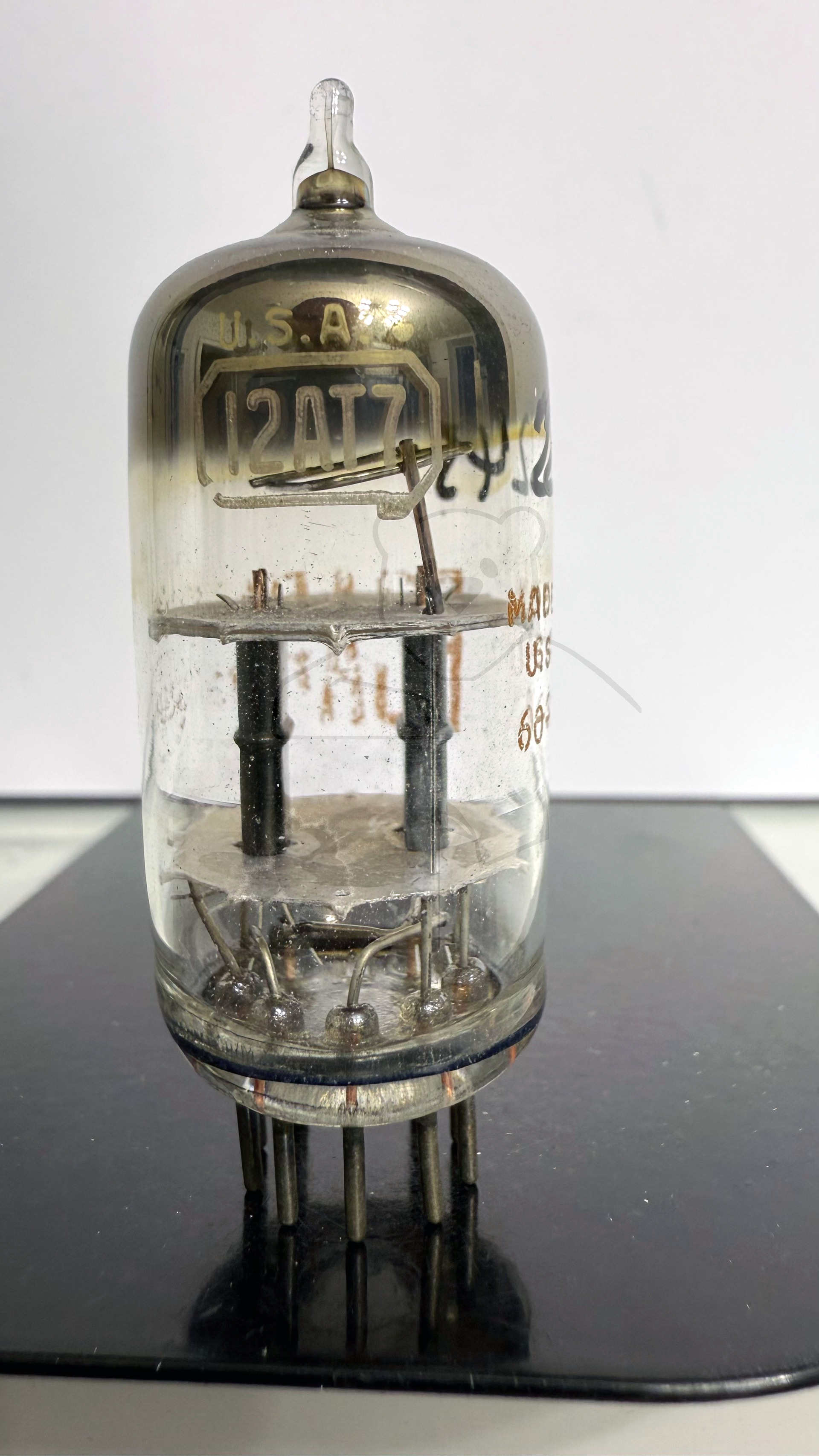

Röhre 12AT7 #2245 Bild 1

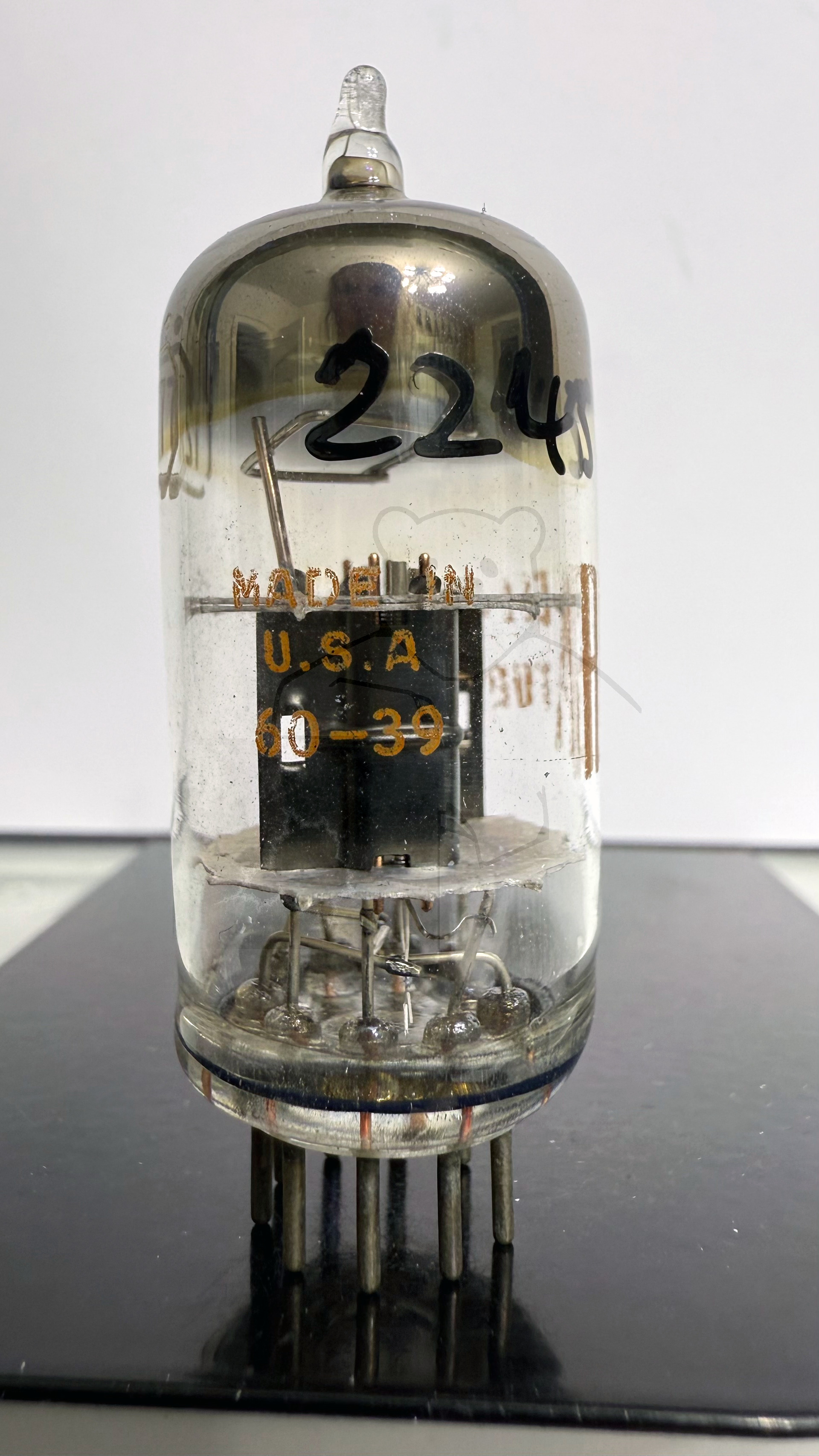

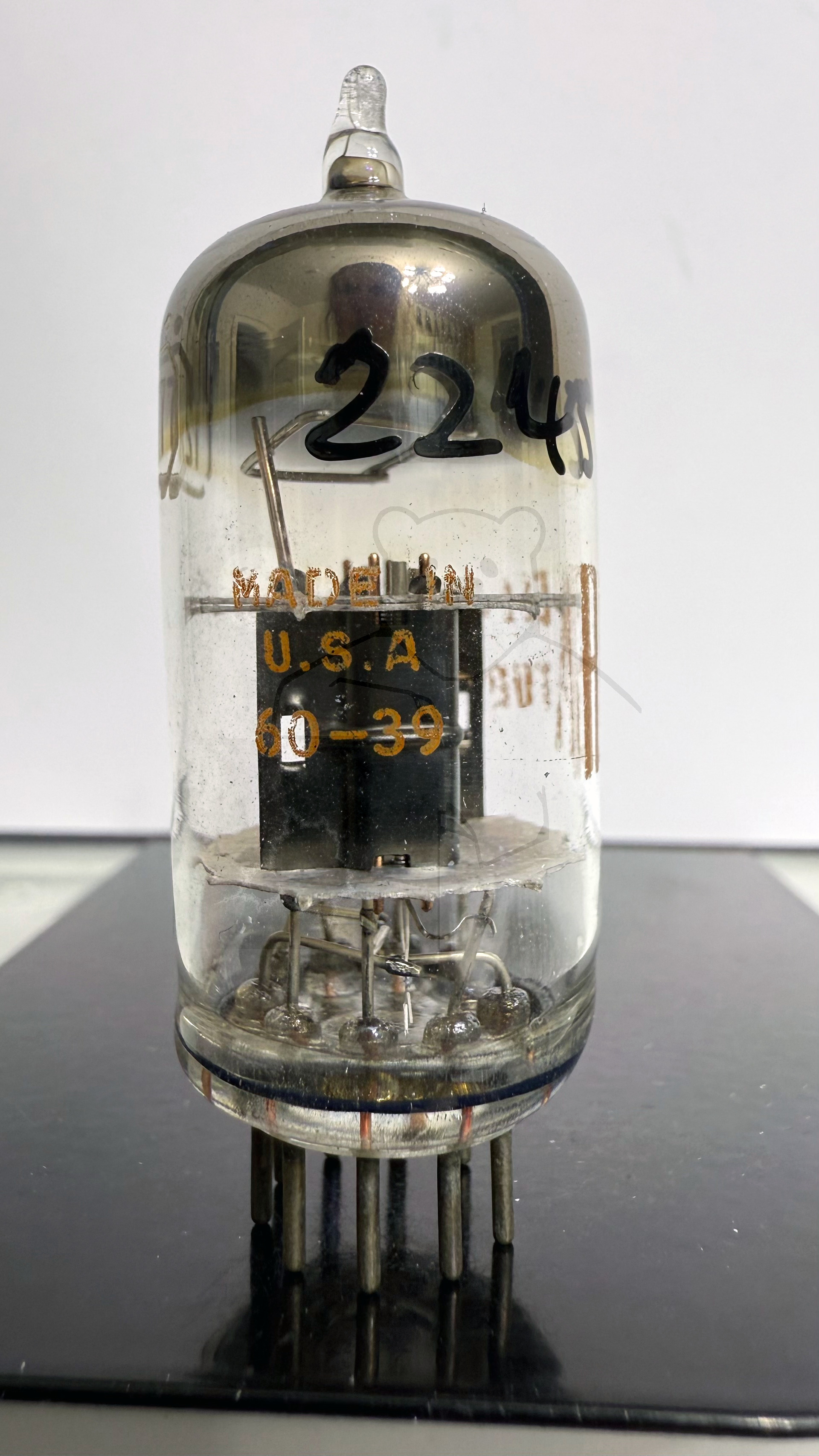

Röhre 12AT7 #2245 Bild 2

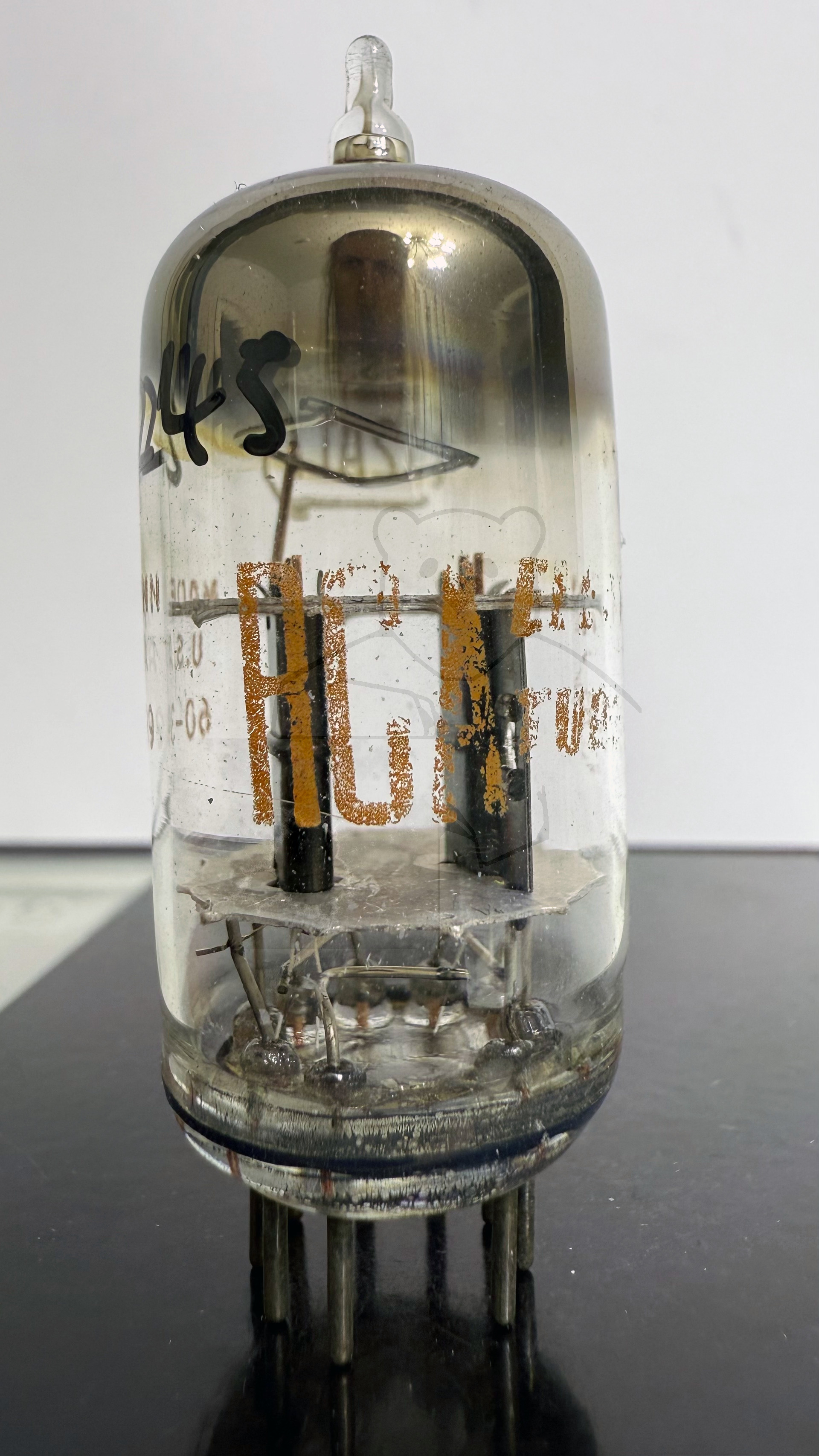

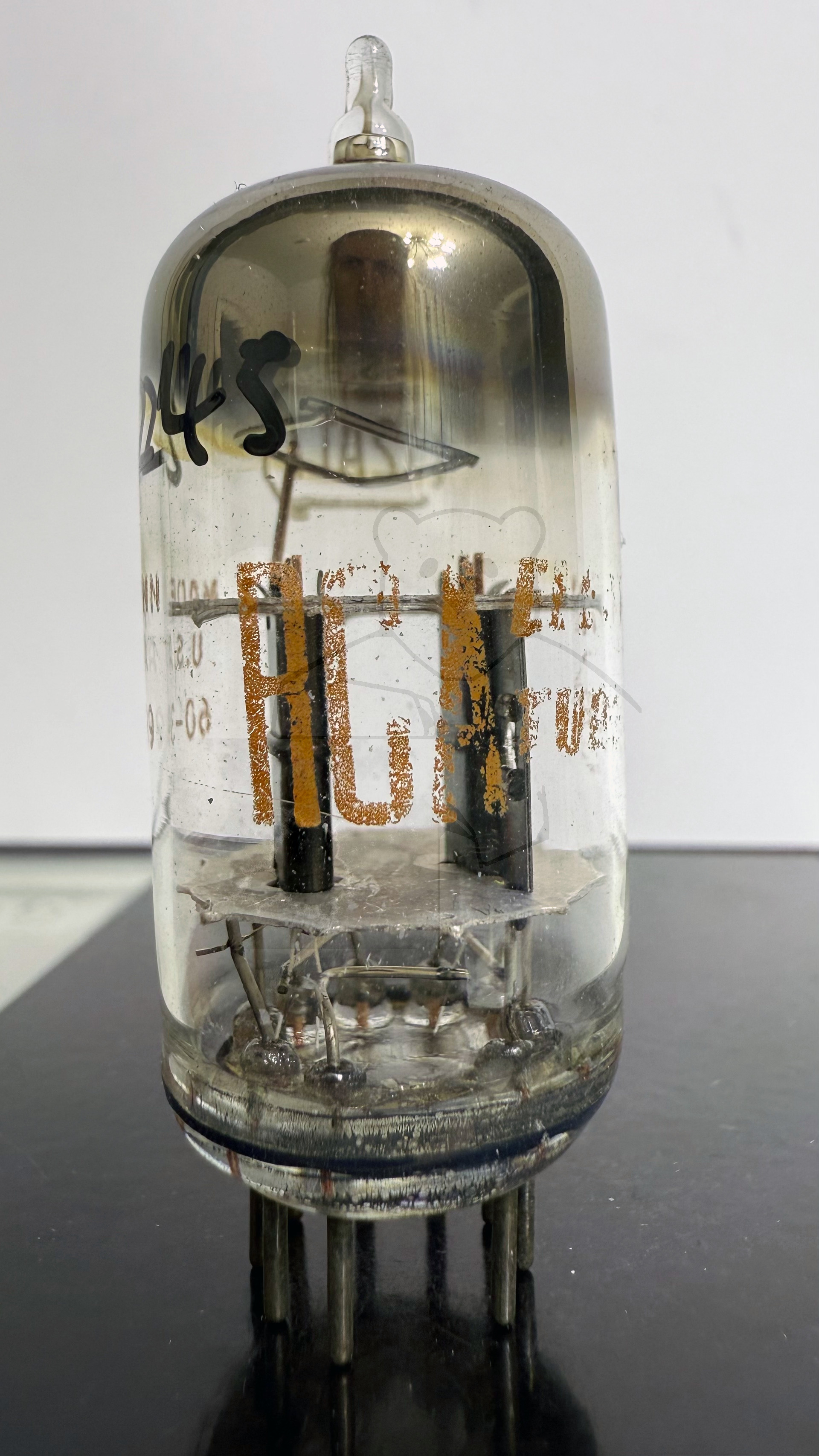

Röhre 12AT7 #2245 Bild 3

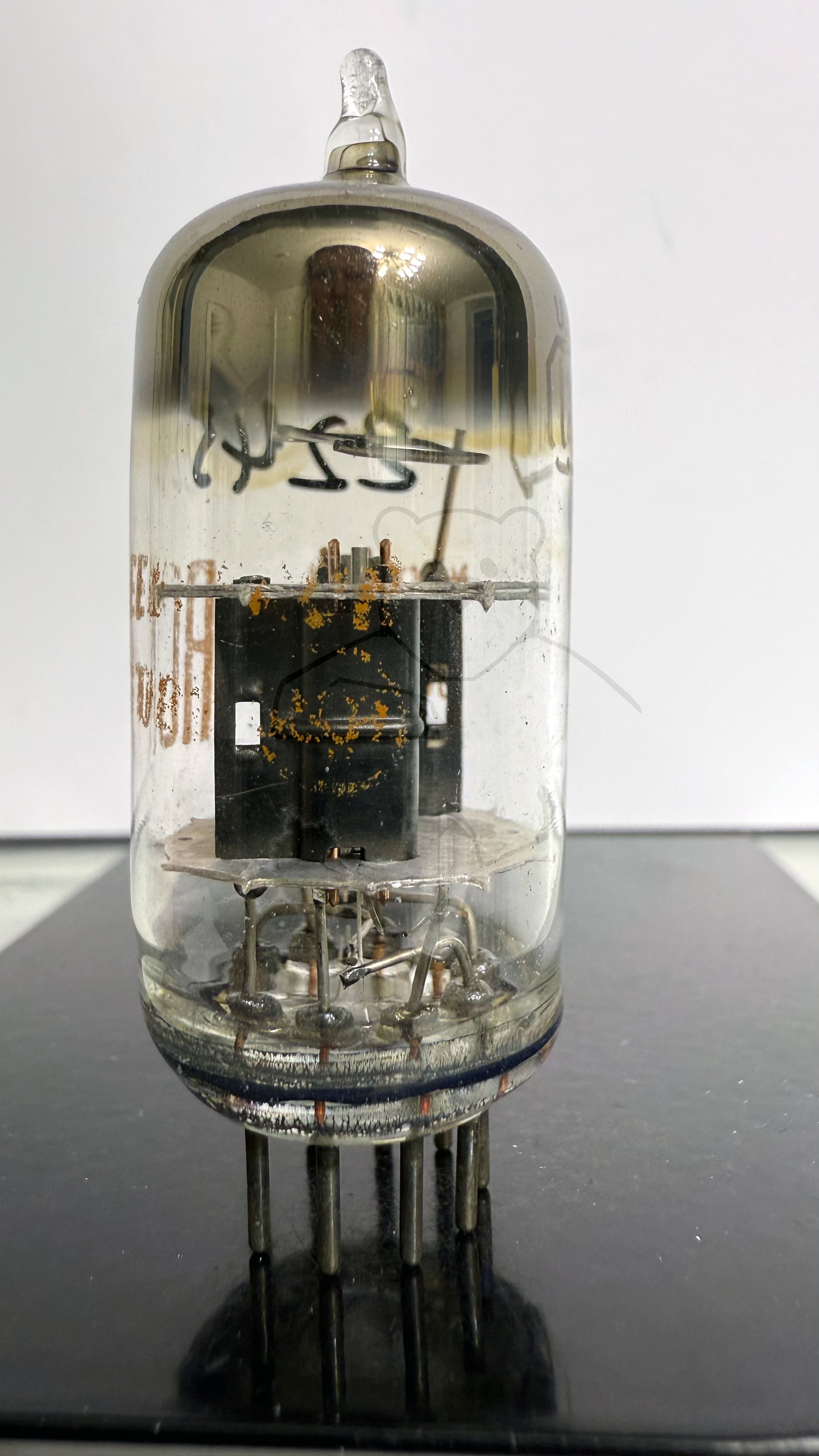

Röhre 12AT7 #2245 Bild 4

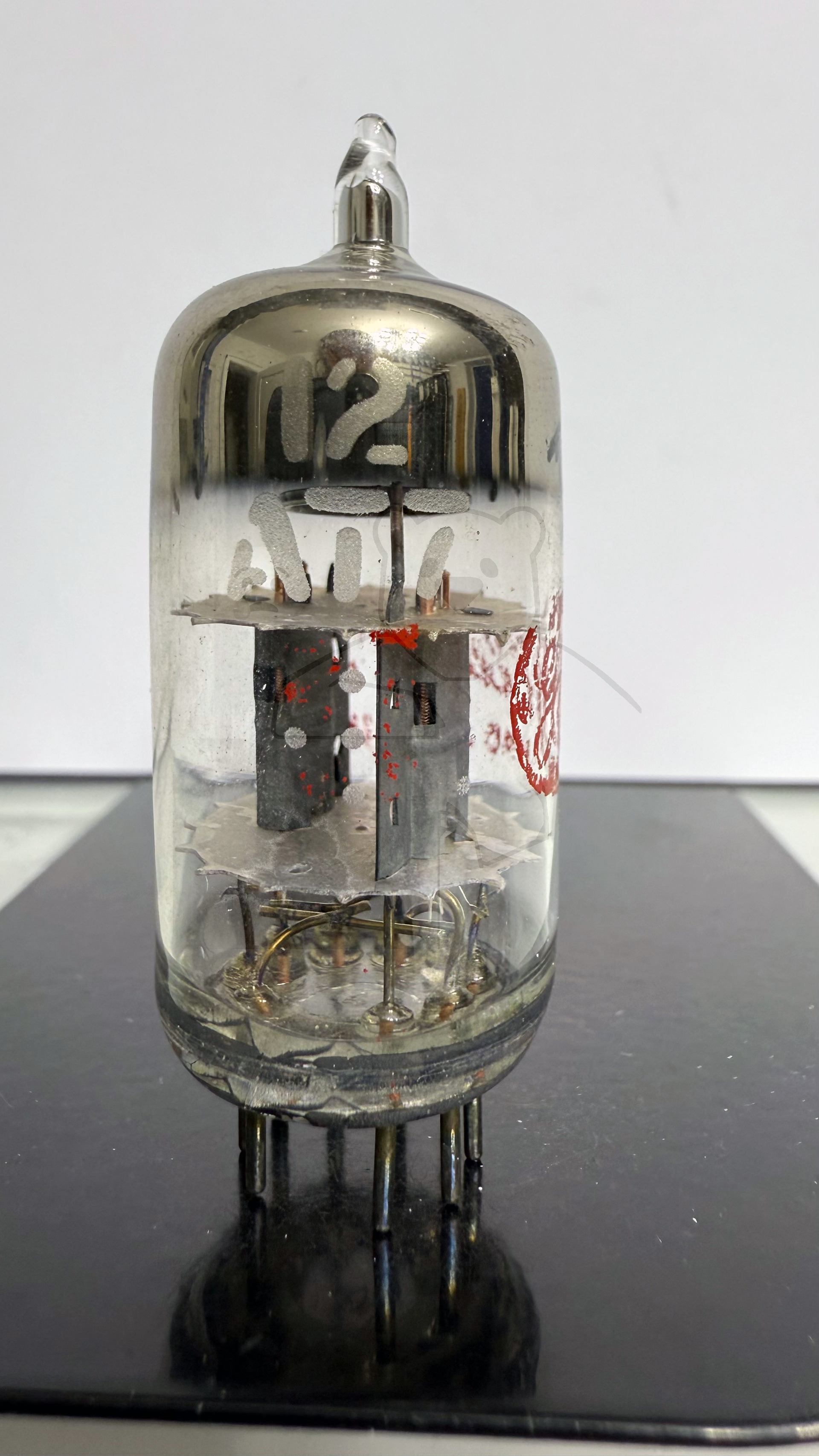

Röhre 12AT7 #2273 Bild 1

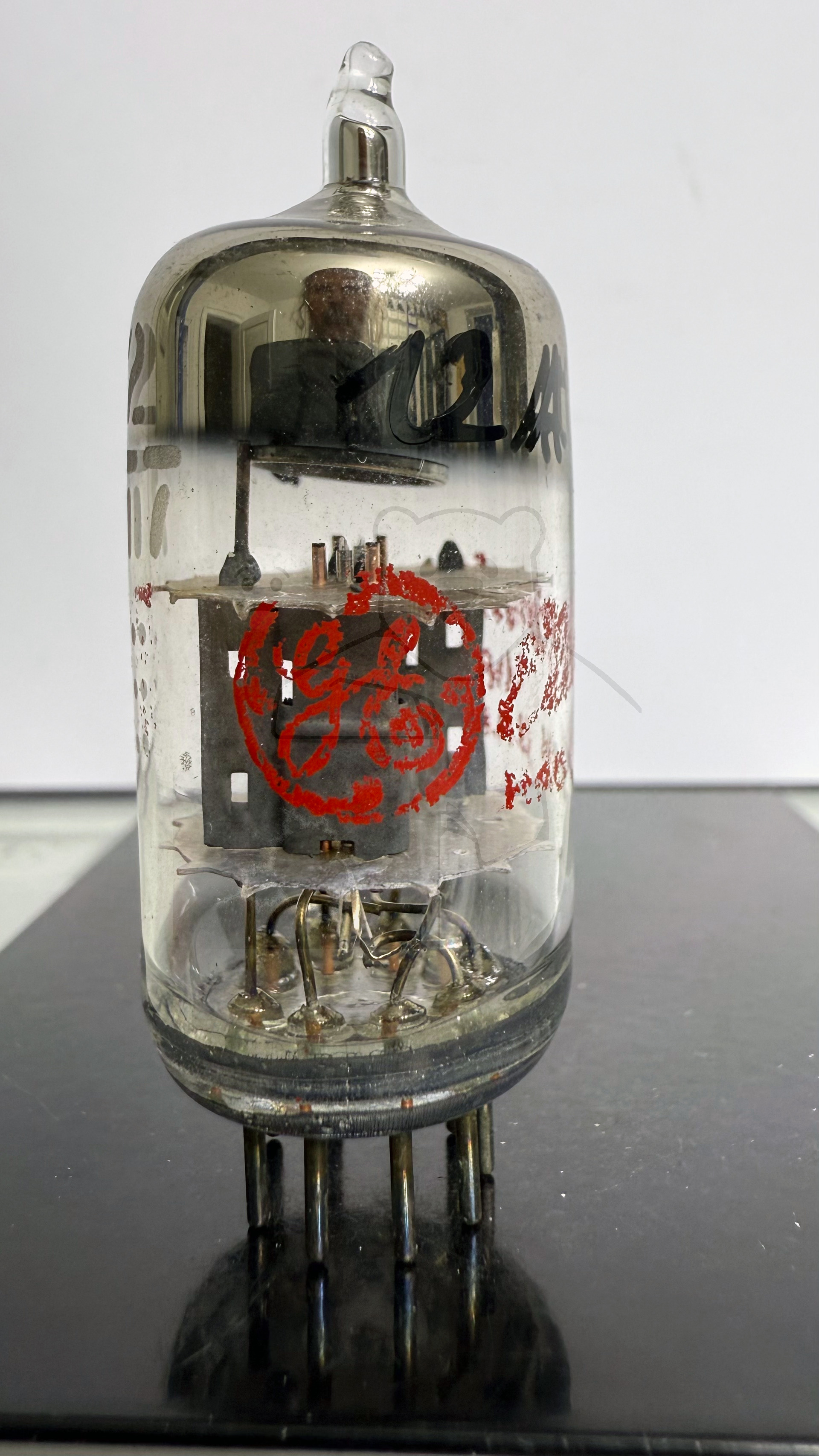

Röhre 12AT7 #2273 Bild 2

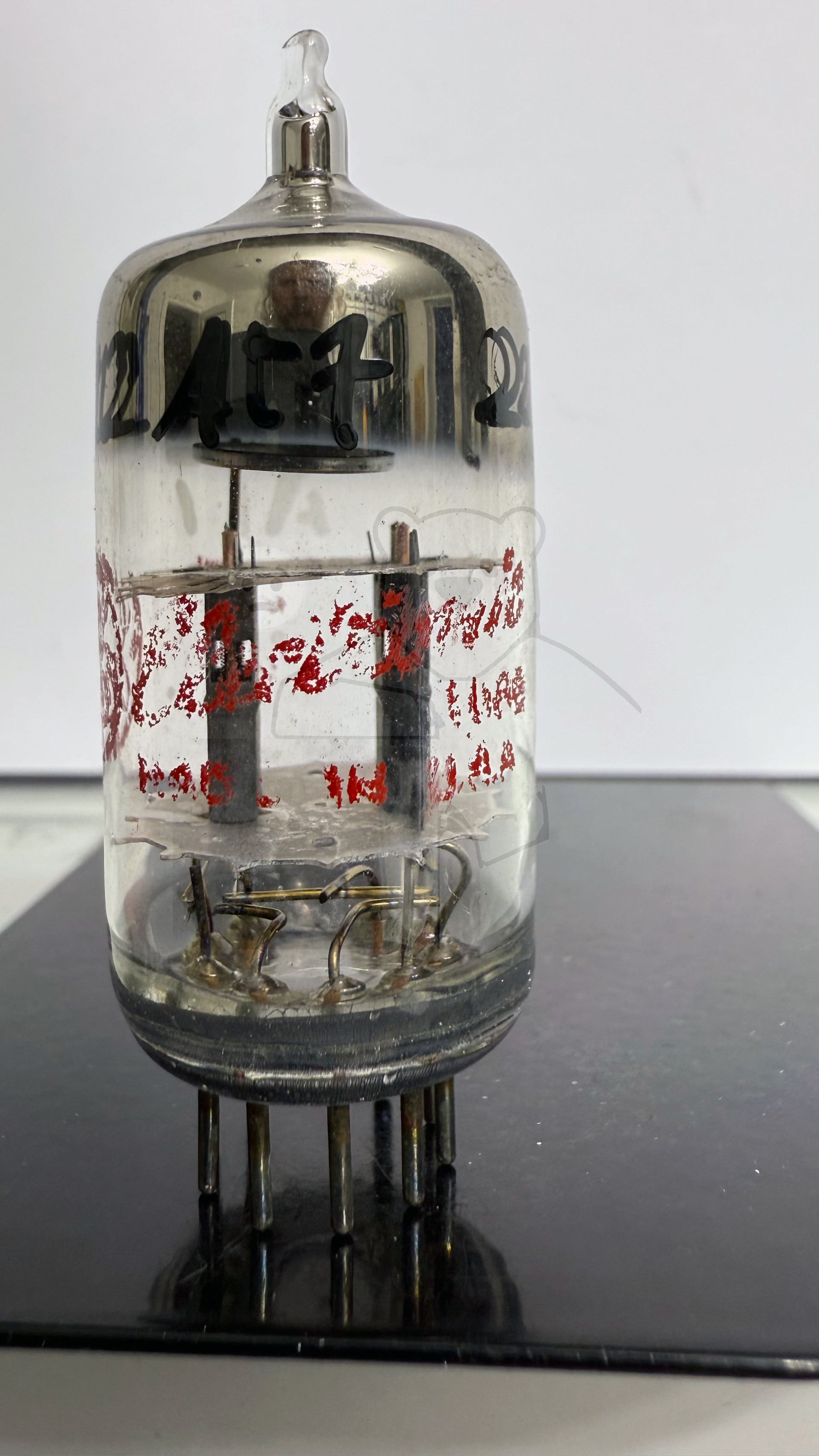

Röhre 12AT7 #2273 Bild 3

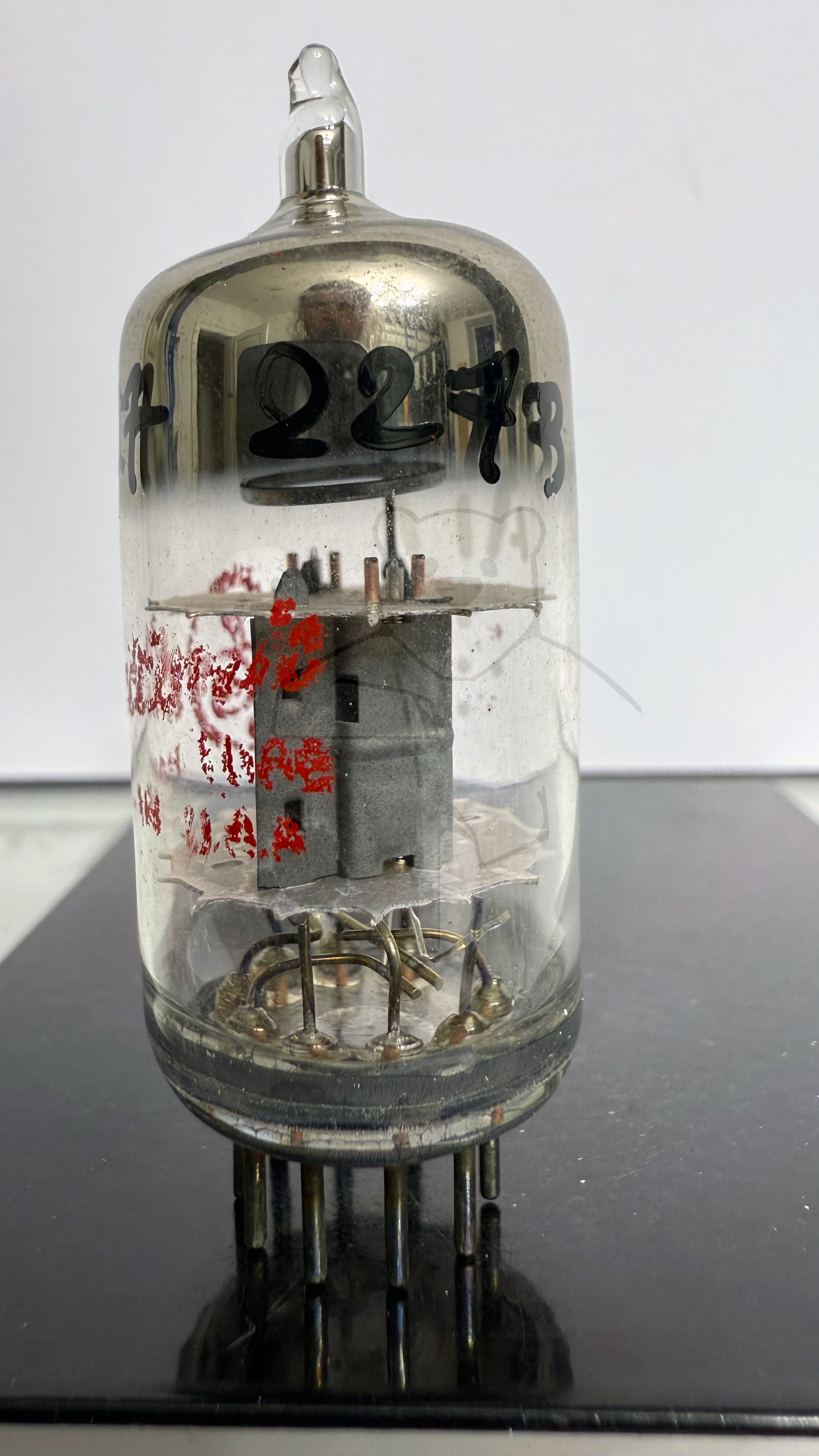

Röhre 12AT7 #2273 Bild 4

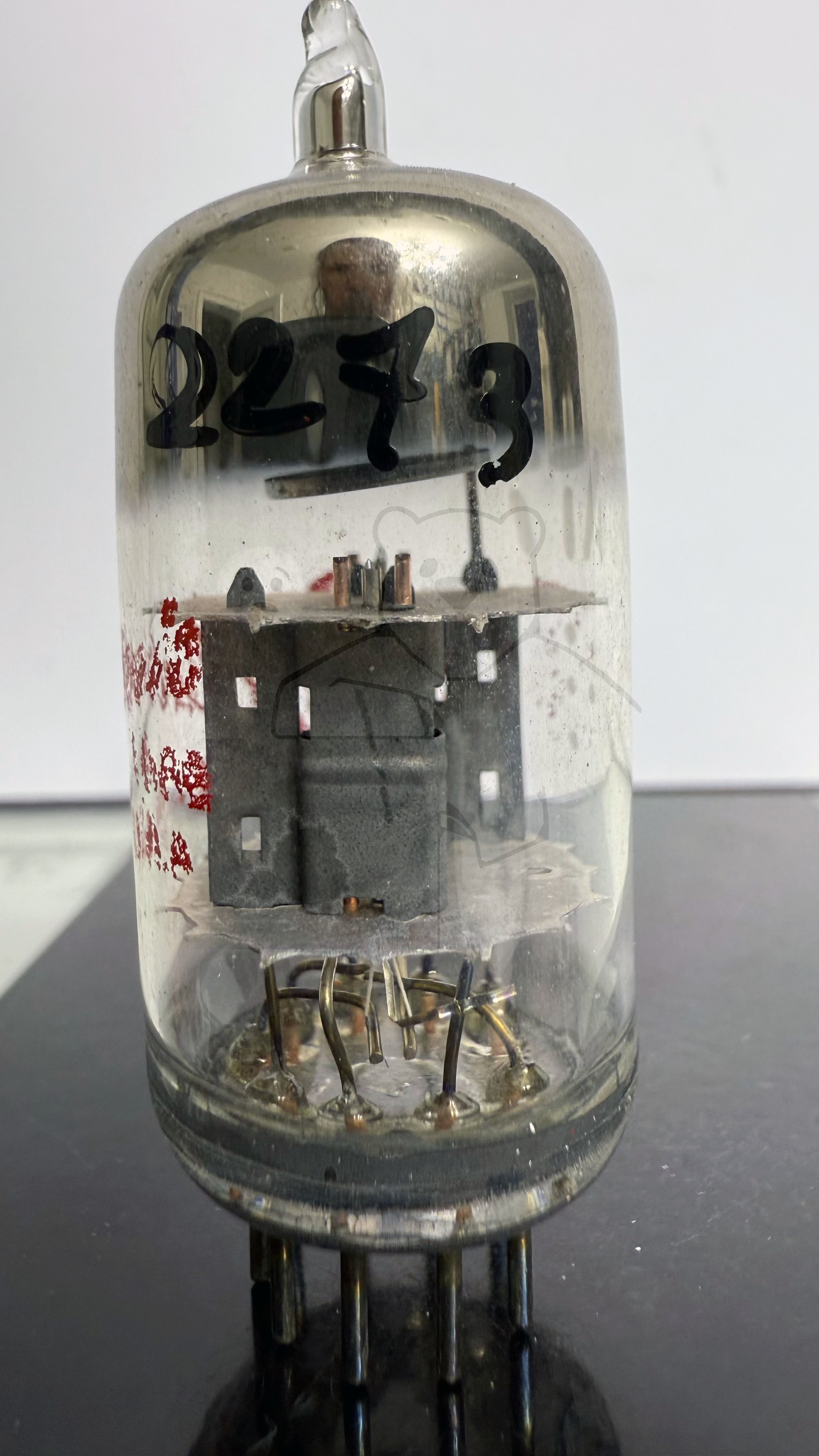

Röhre 12AT7 #2273 Bild 5

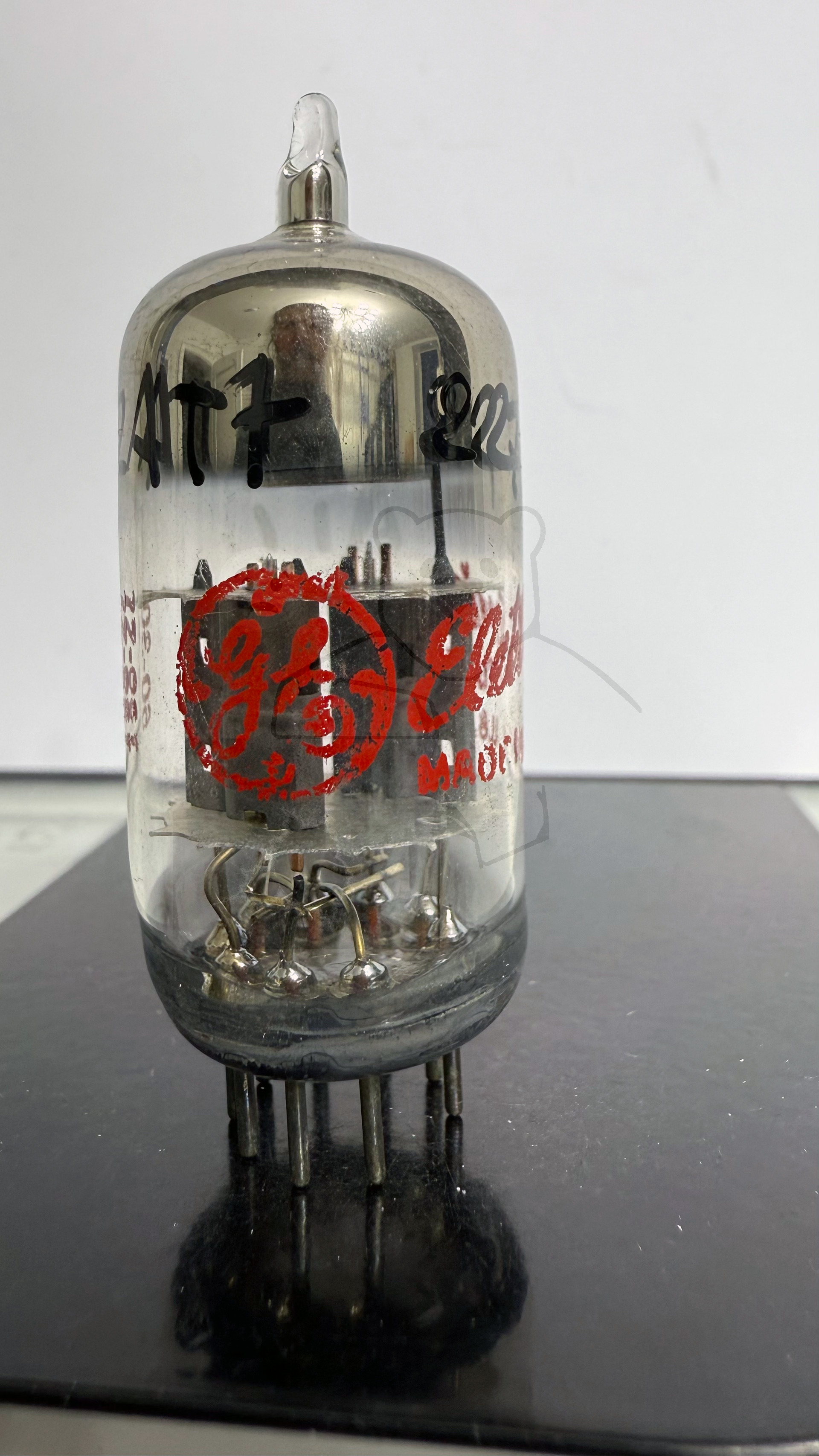

Röhre 12AT7 #2274 Bild 1

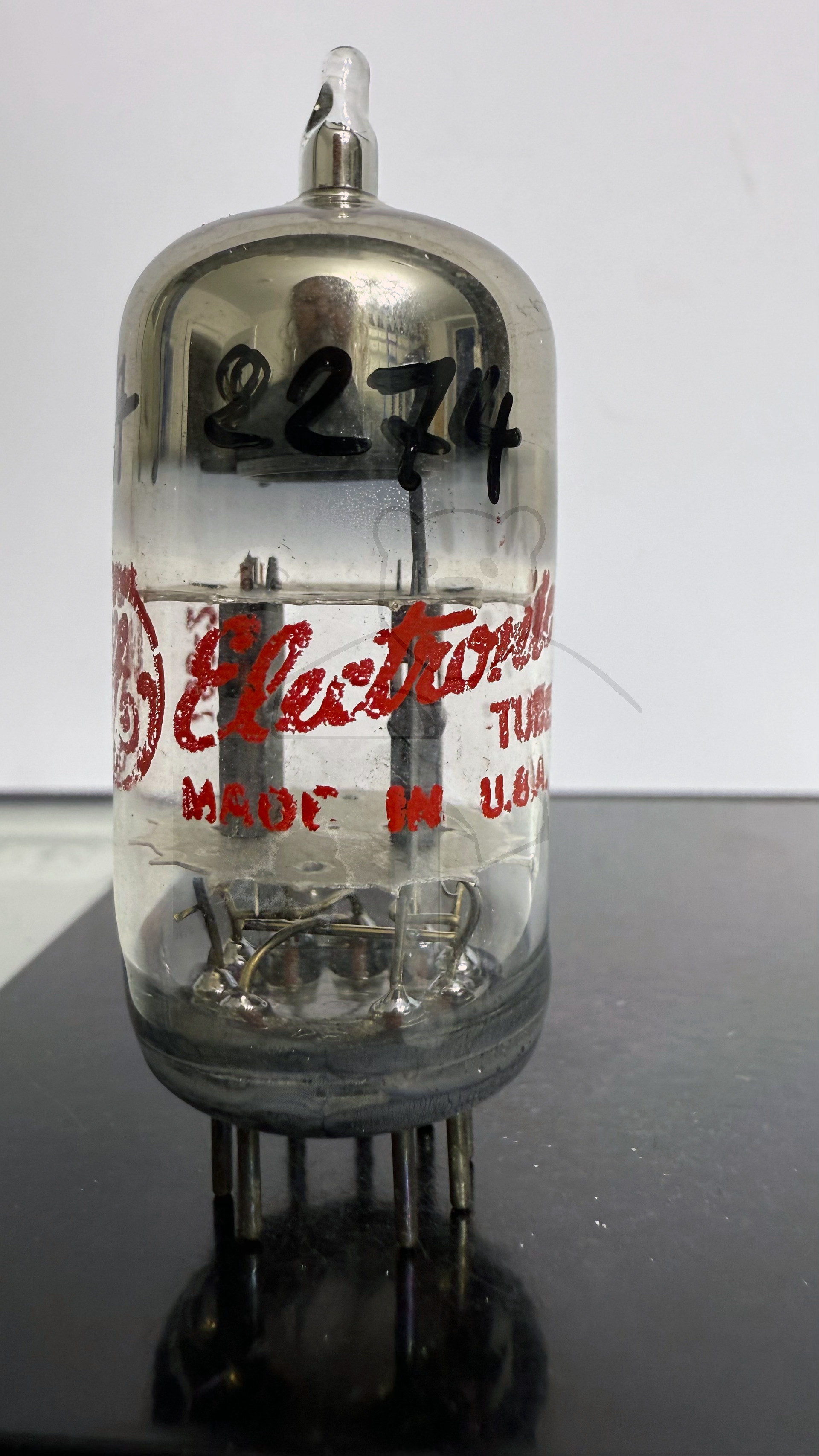

Röhre 12AT7 #2274 Bild 2

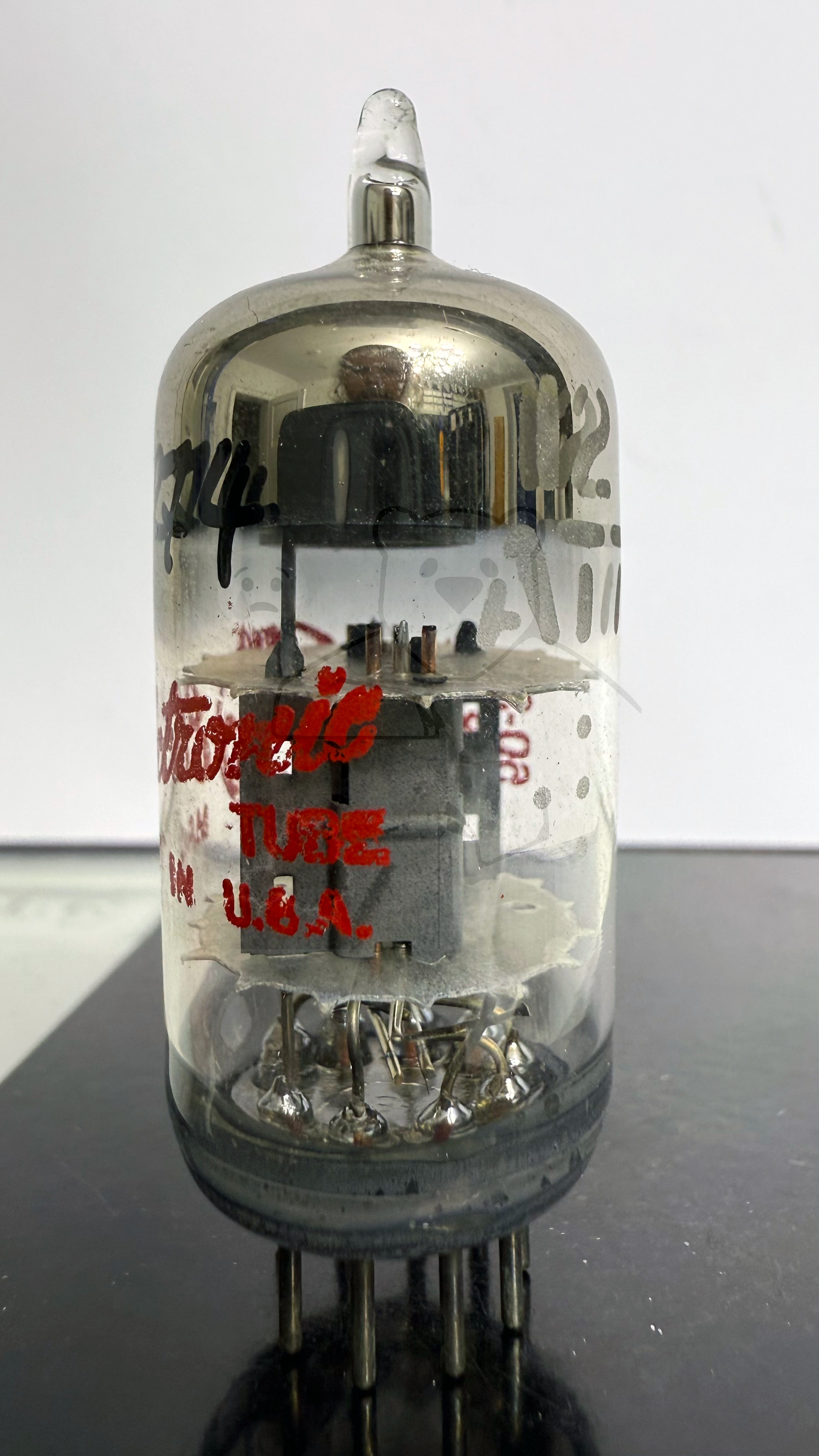

Röhre 12AT7 #2274 Bild 3

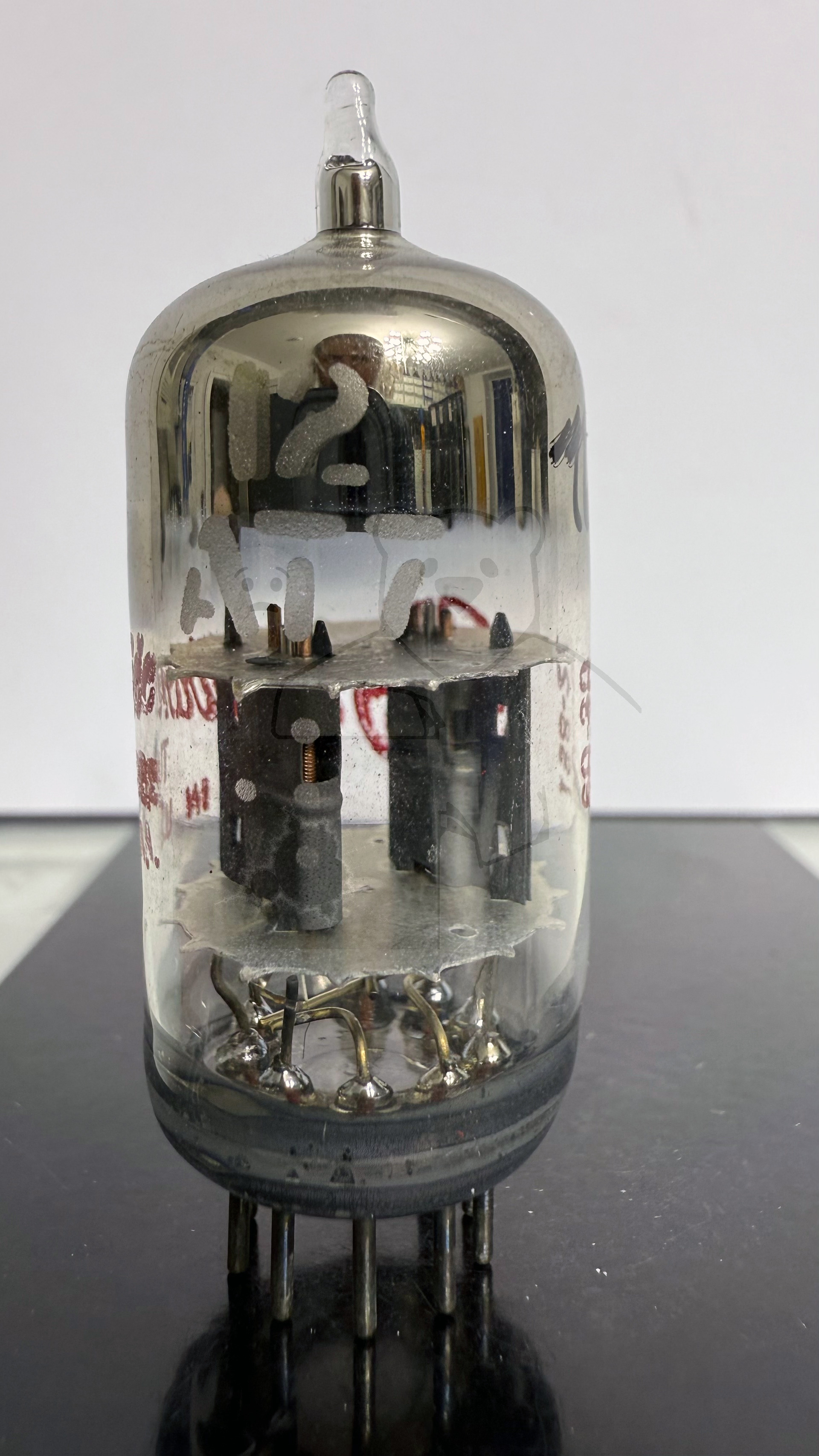

Röhre 12AT7 #2274 Bild 4

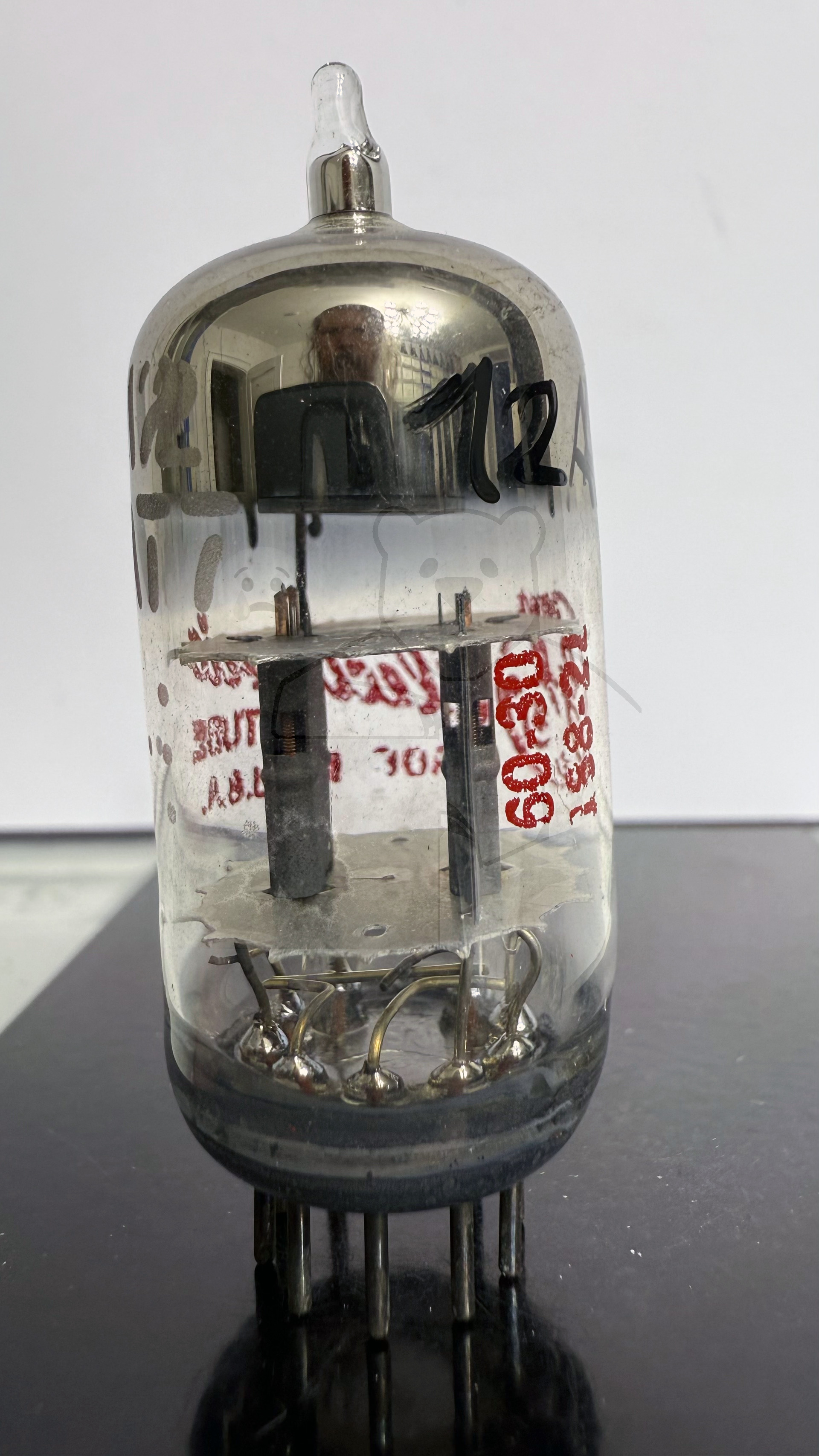

Röhre 12AT7 #2274 Bild 5

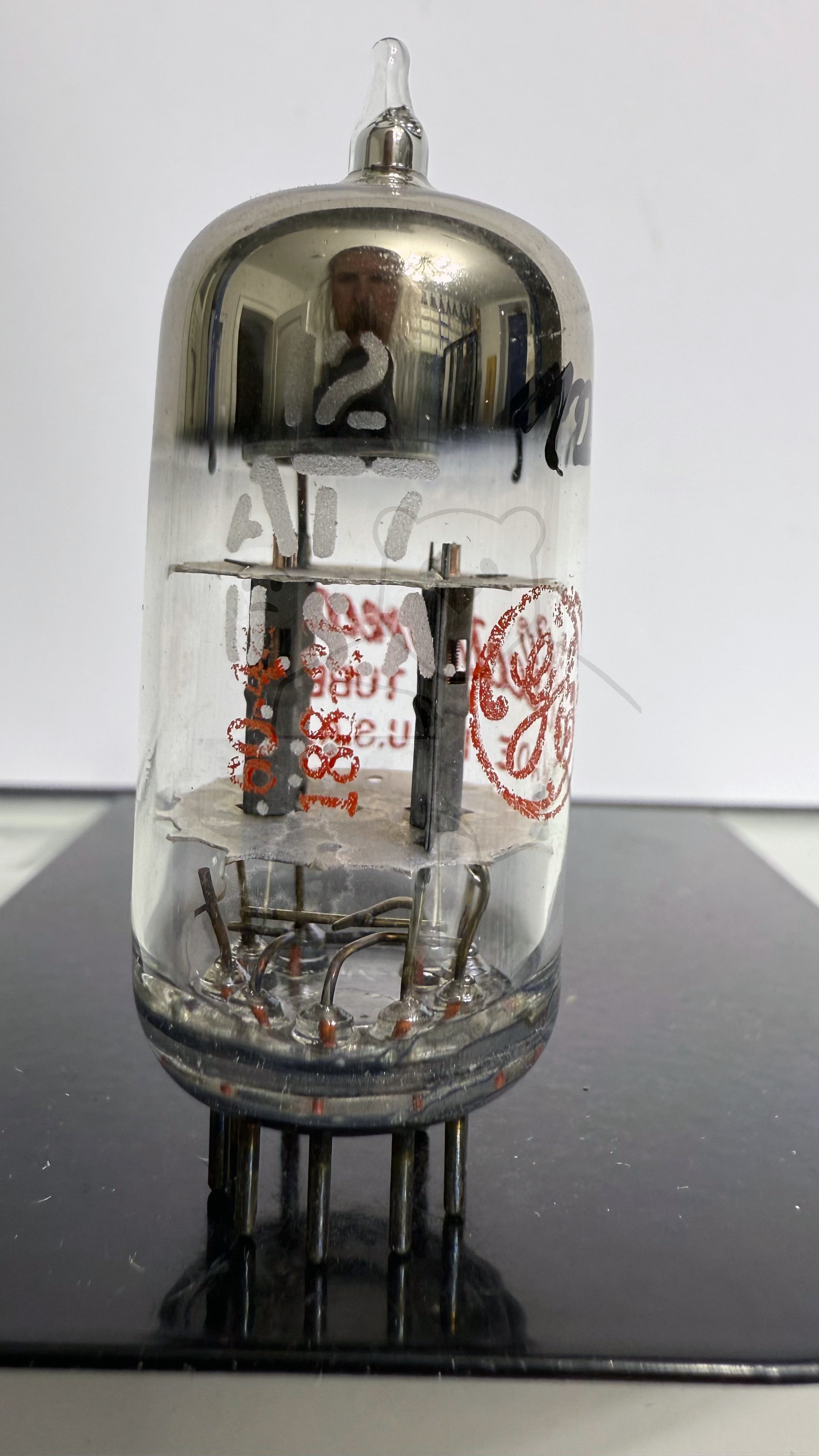

Röhre 12AT7 #2287 Bild 1

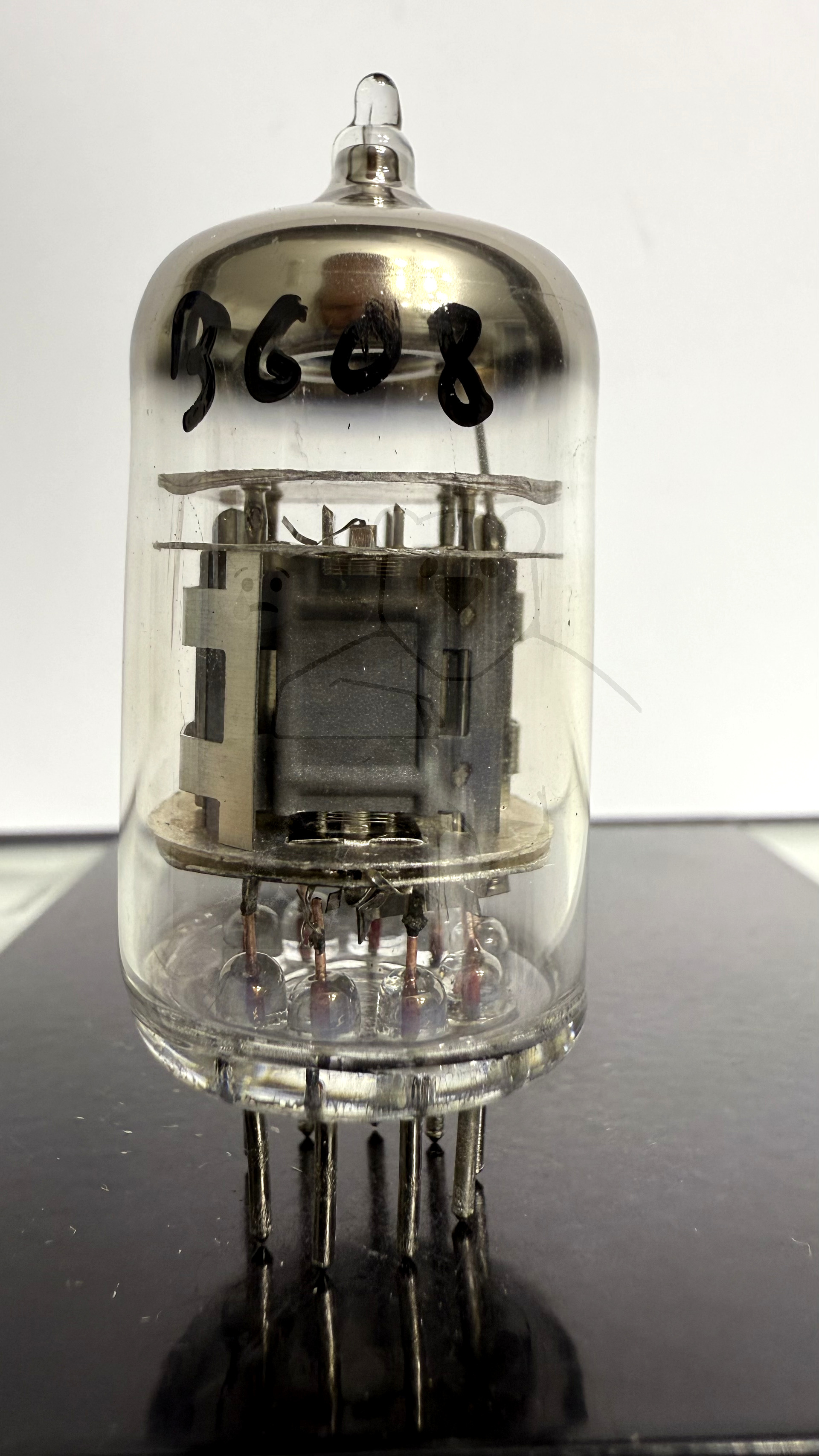

Röhre 12AT7 #3608 Bild 1

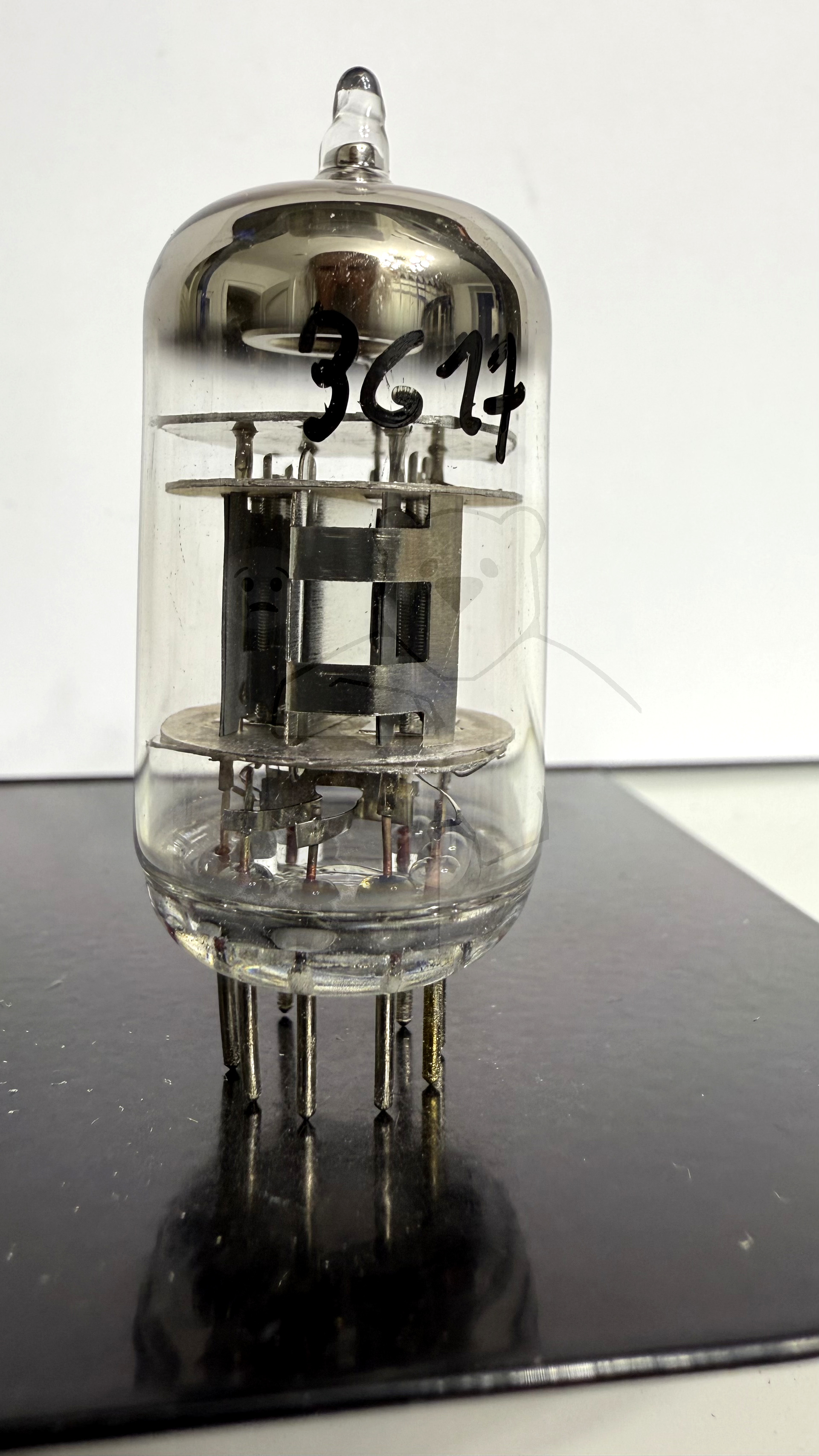

Röhre 12AT7 #3617 Bild 1

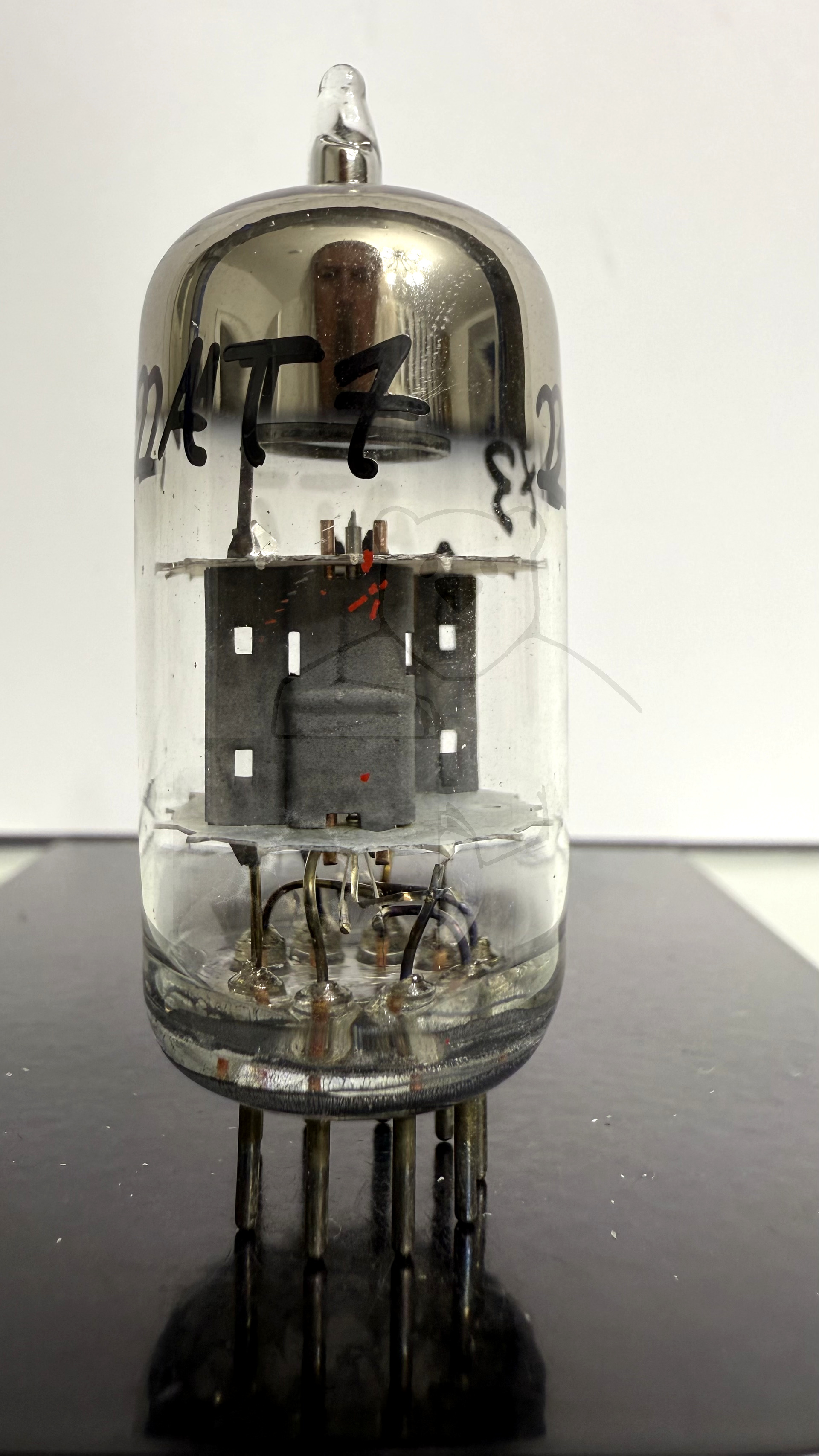

Röhre 12AT7 #2173 Bild 1

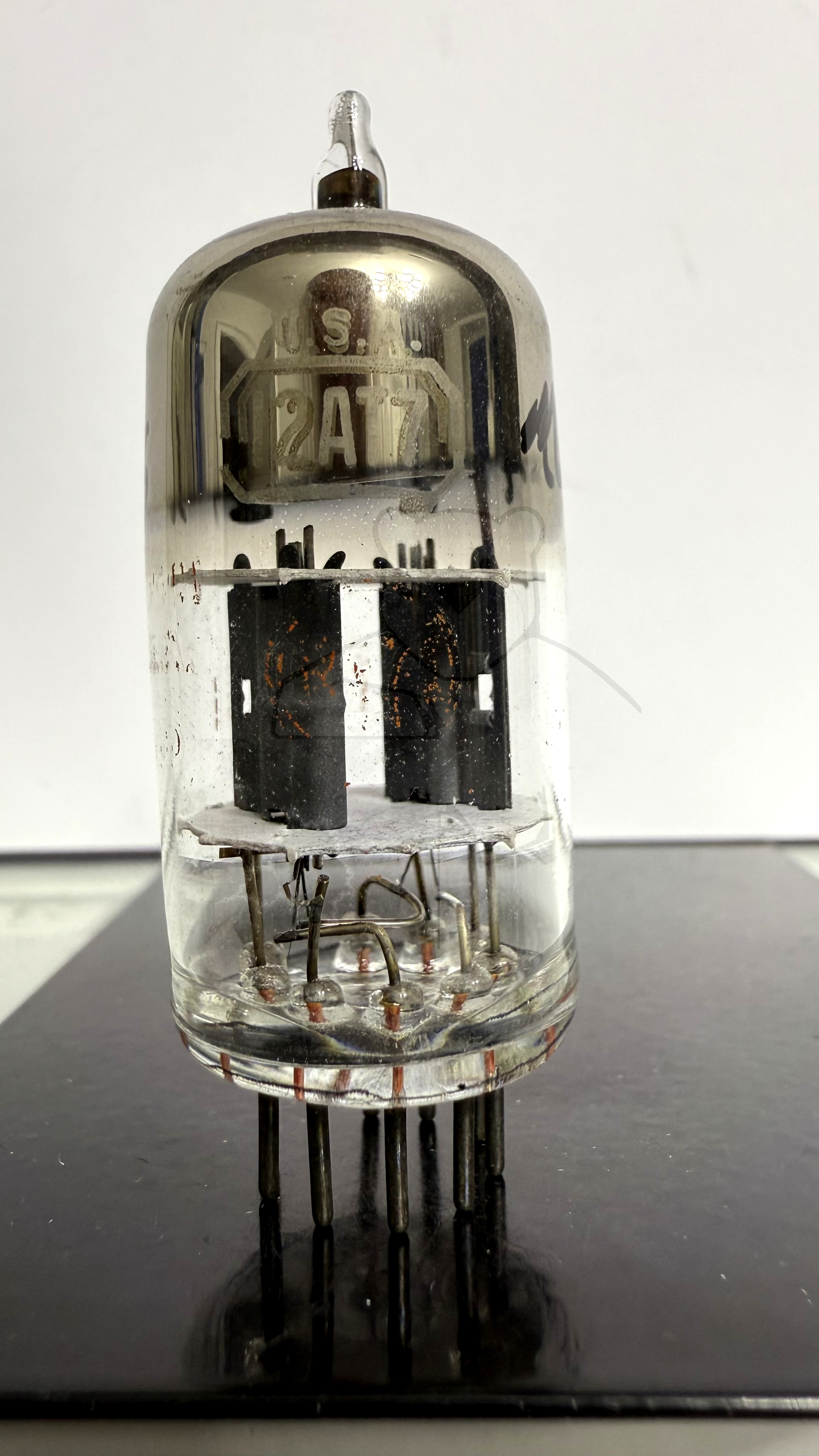

Röhre 12AT7 #2136 Bild 1

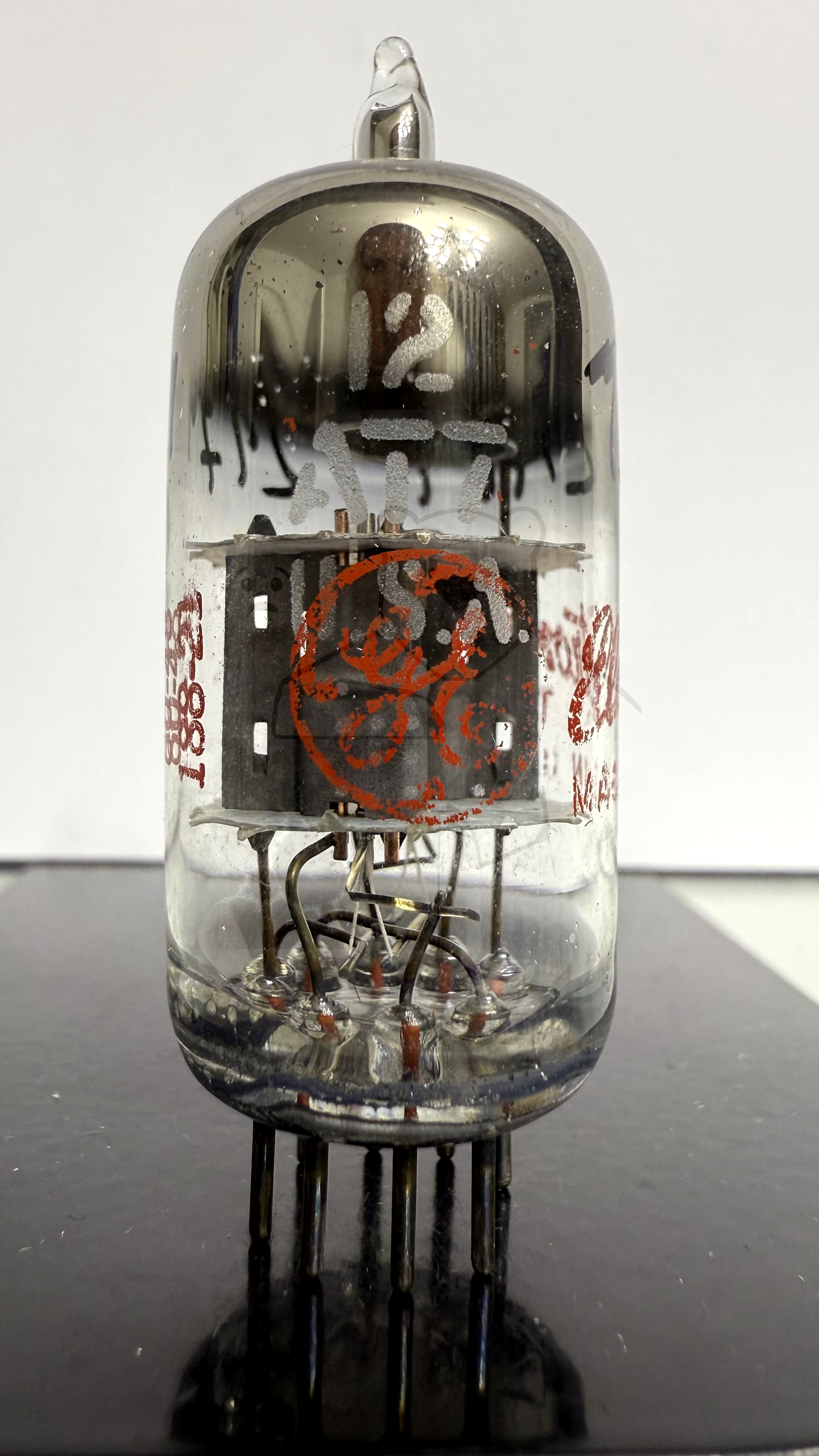

Röhre 12AT7 #2179 Bild 1

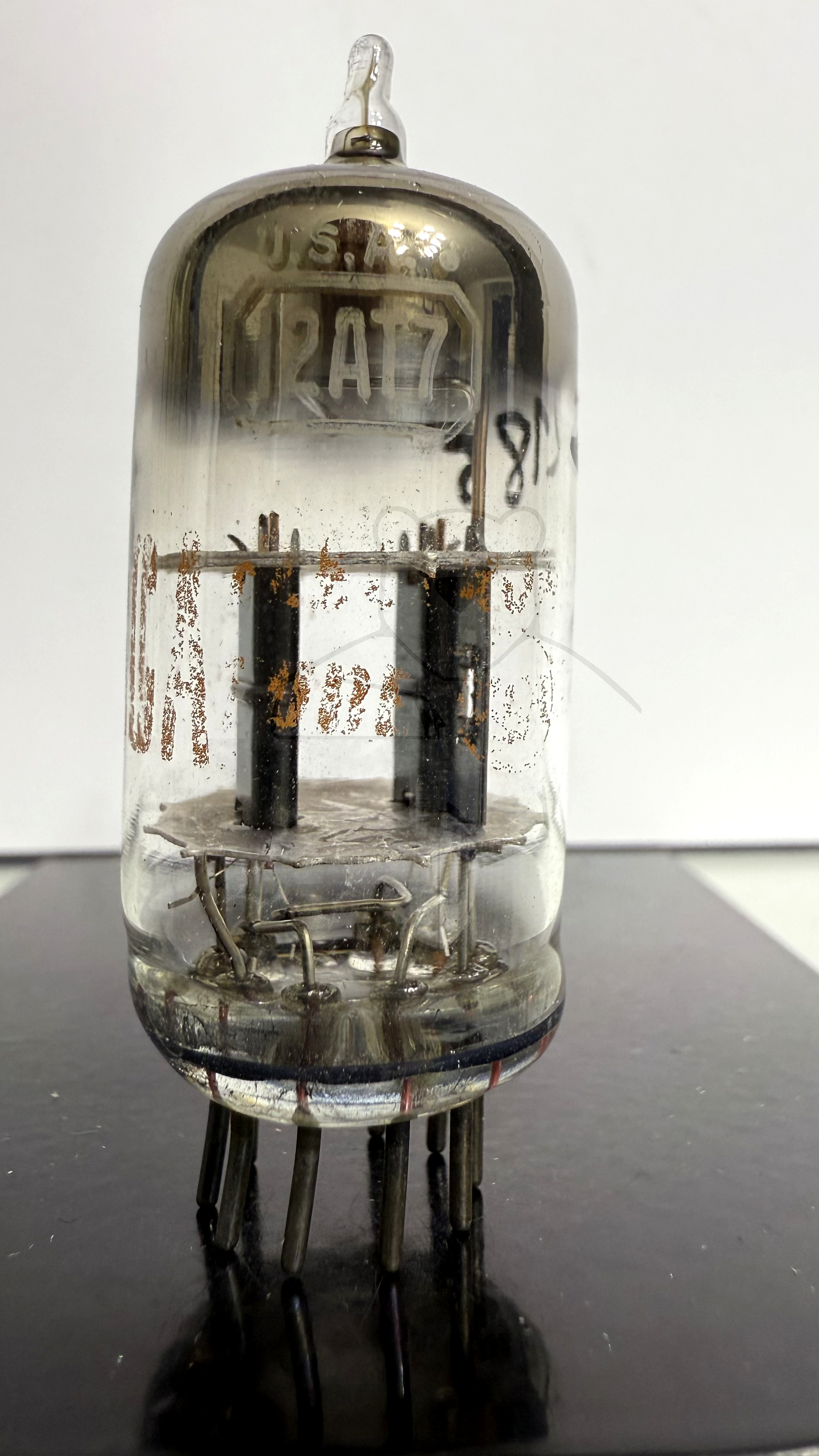

Röhre 12AT7 #2185 Bild 1

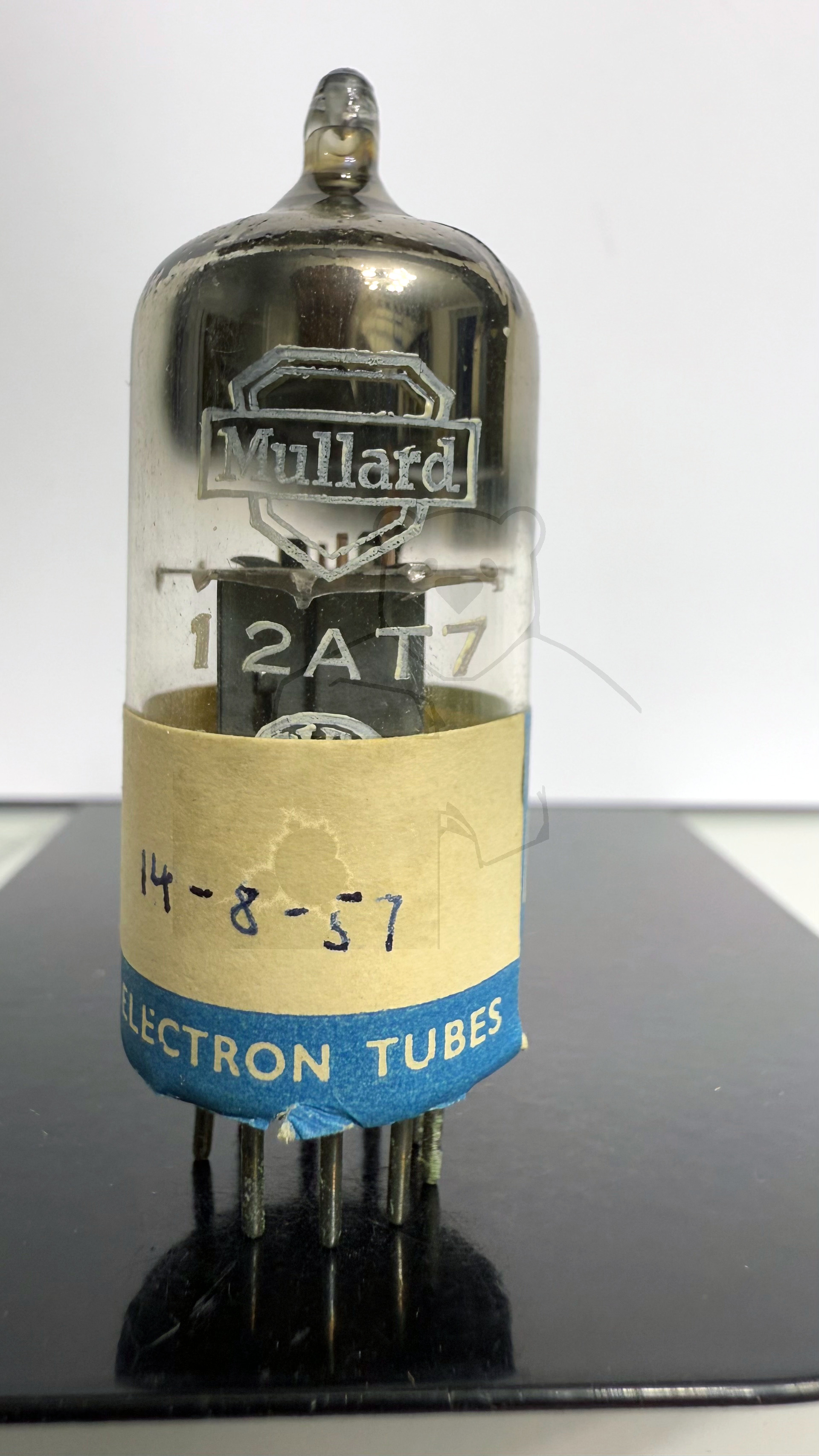

Röhre 12AT7 #7929 Bild 1

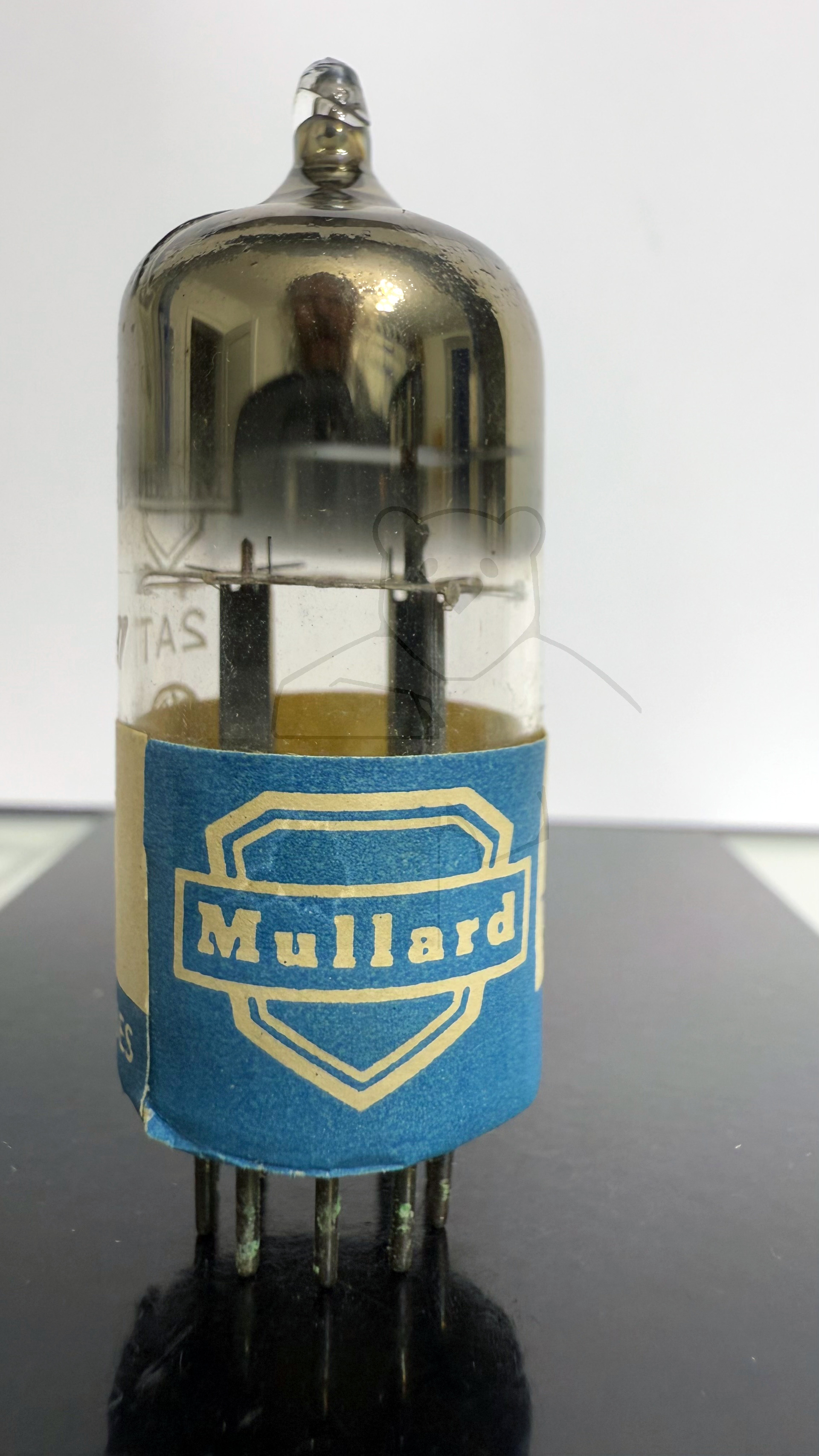

Röhre 12AT7 #7929 Bild 2

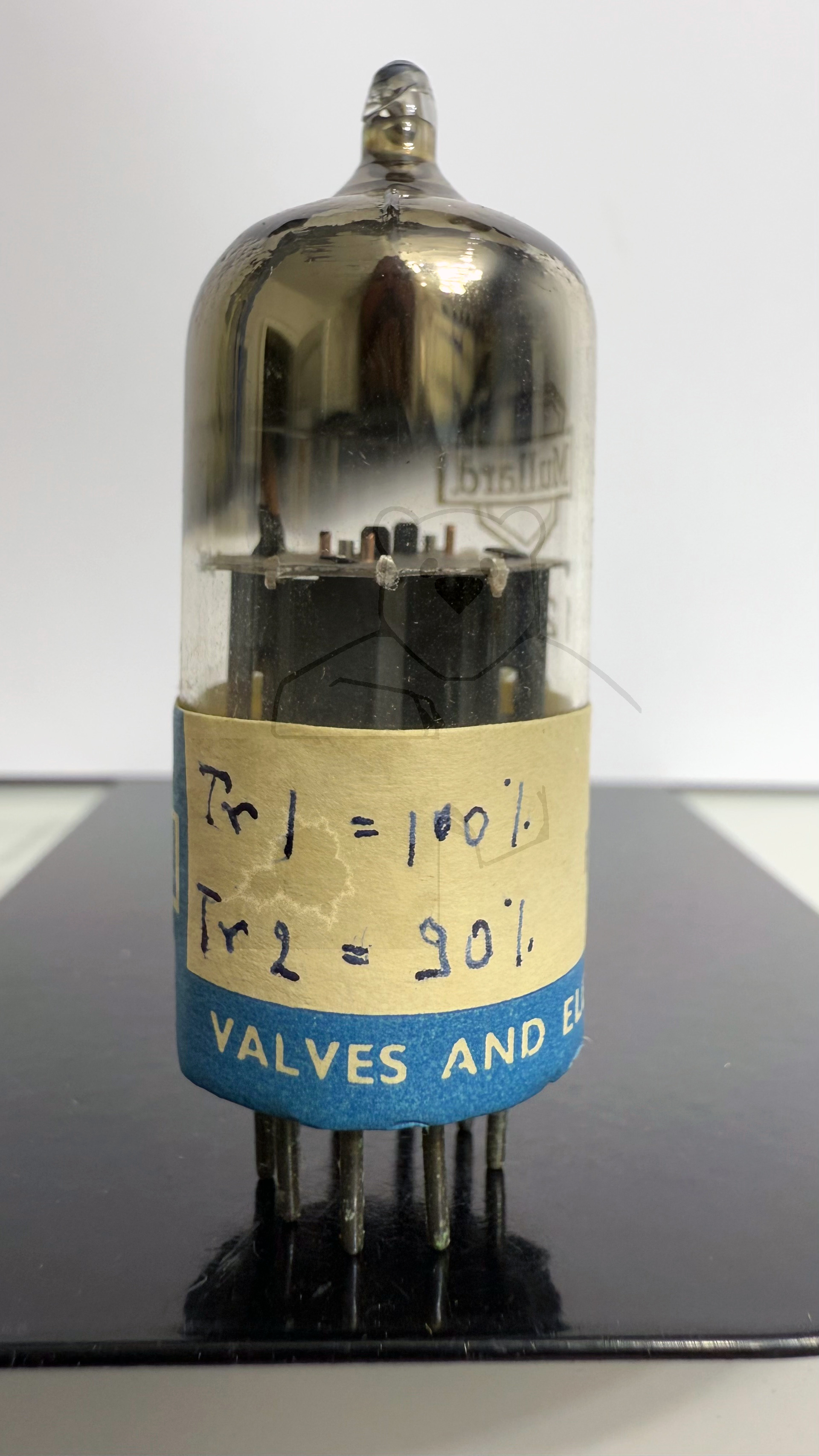

Röhre 12AT7 #7929 Bild 3
Röhre 12AT7 #2173 Bild 1

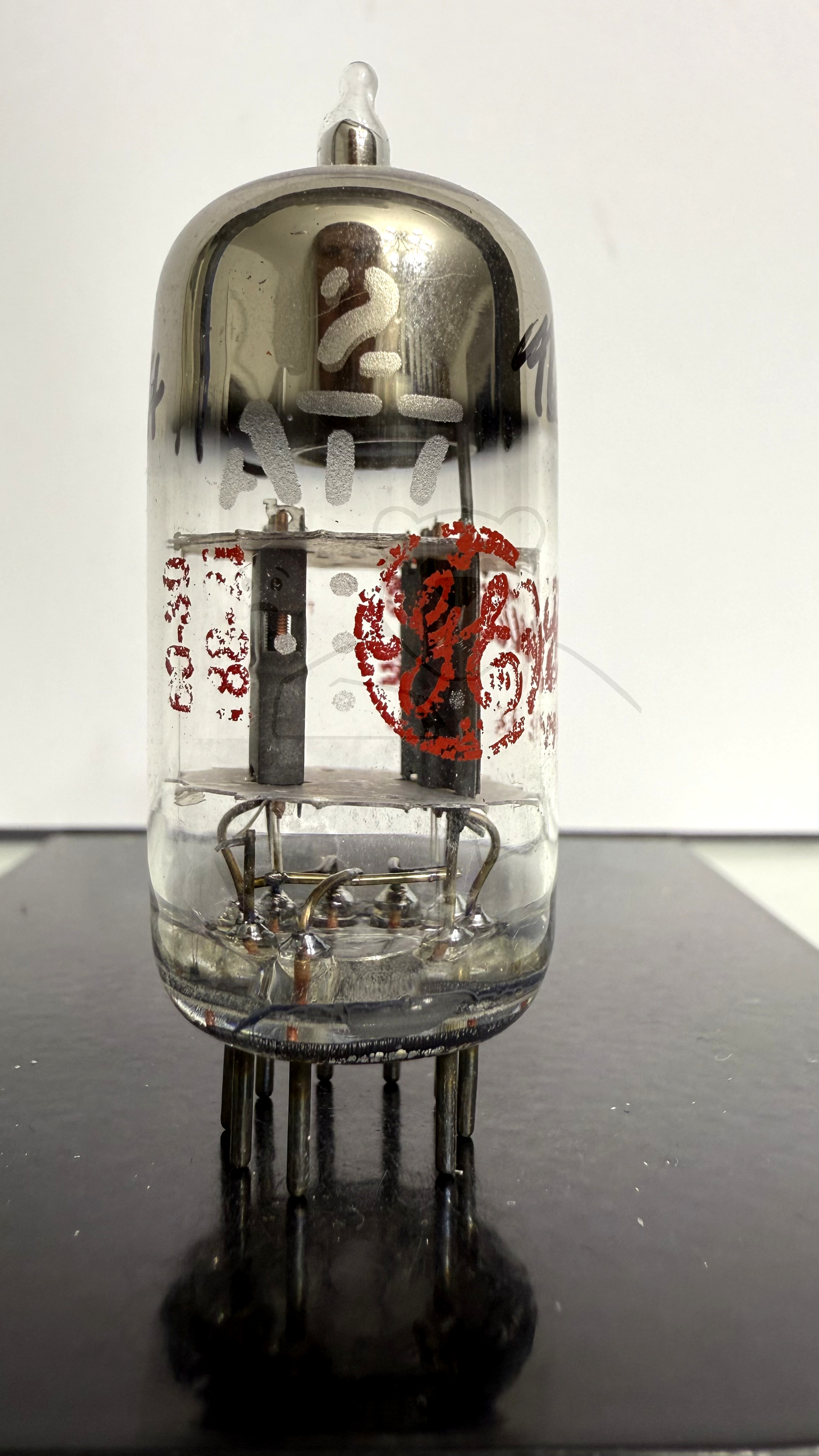

Röhre 12AT7 #2174 Bild 1

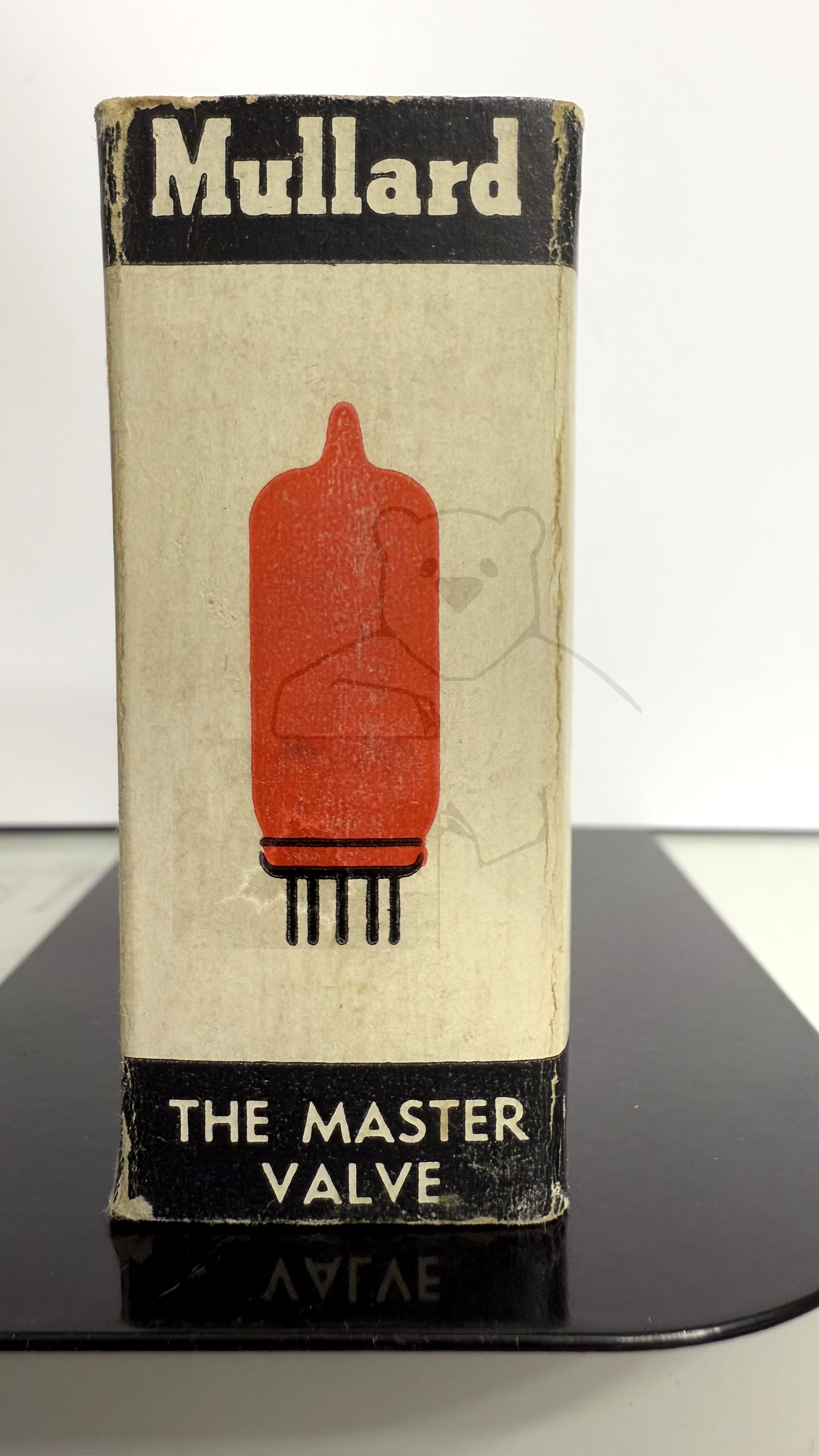

Röhre 12AT7 #7929 Verpackung Bild 1

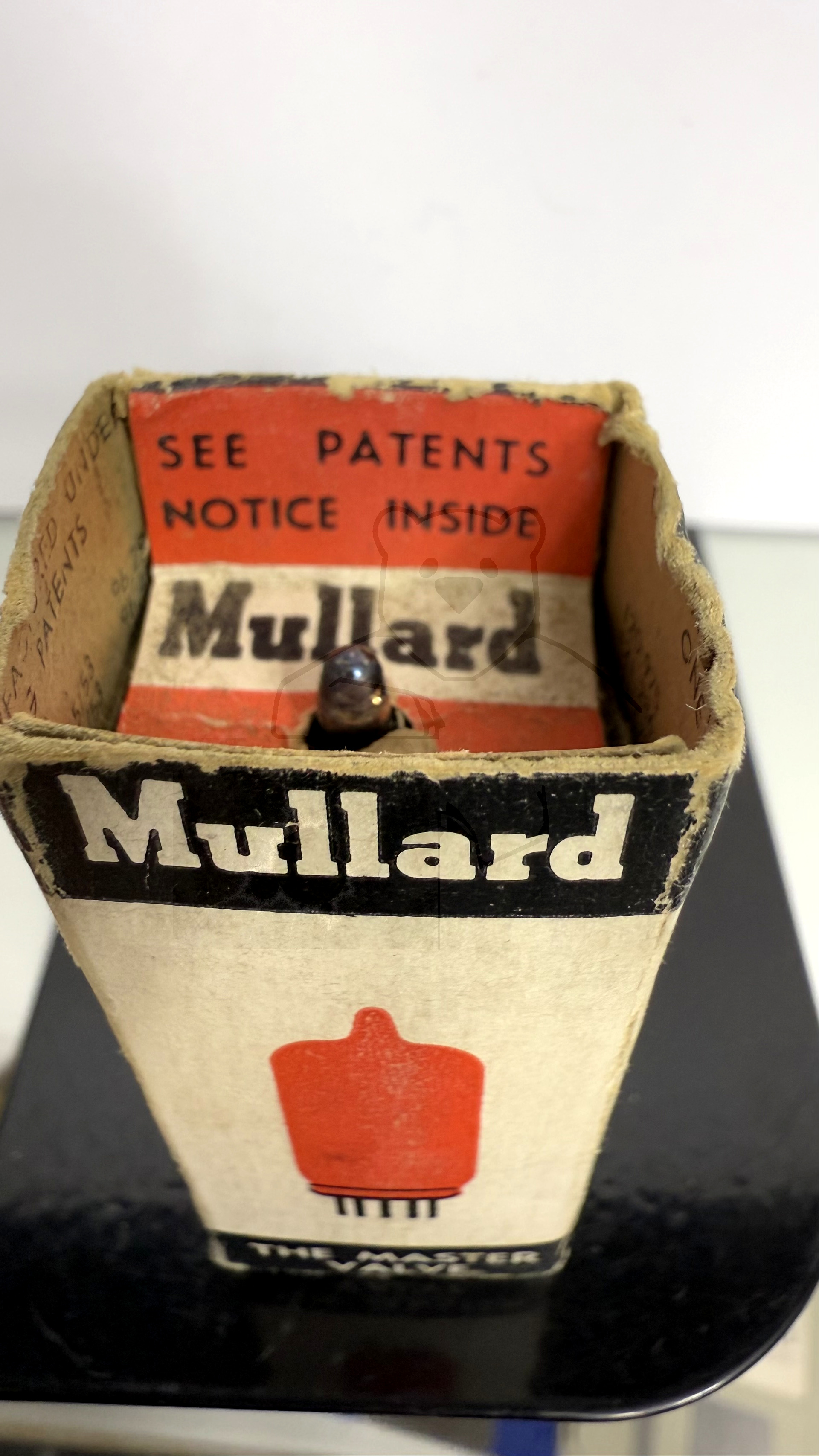

Röhre 12AT7 #7929 Verpackung Bild 2

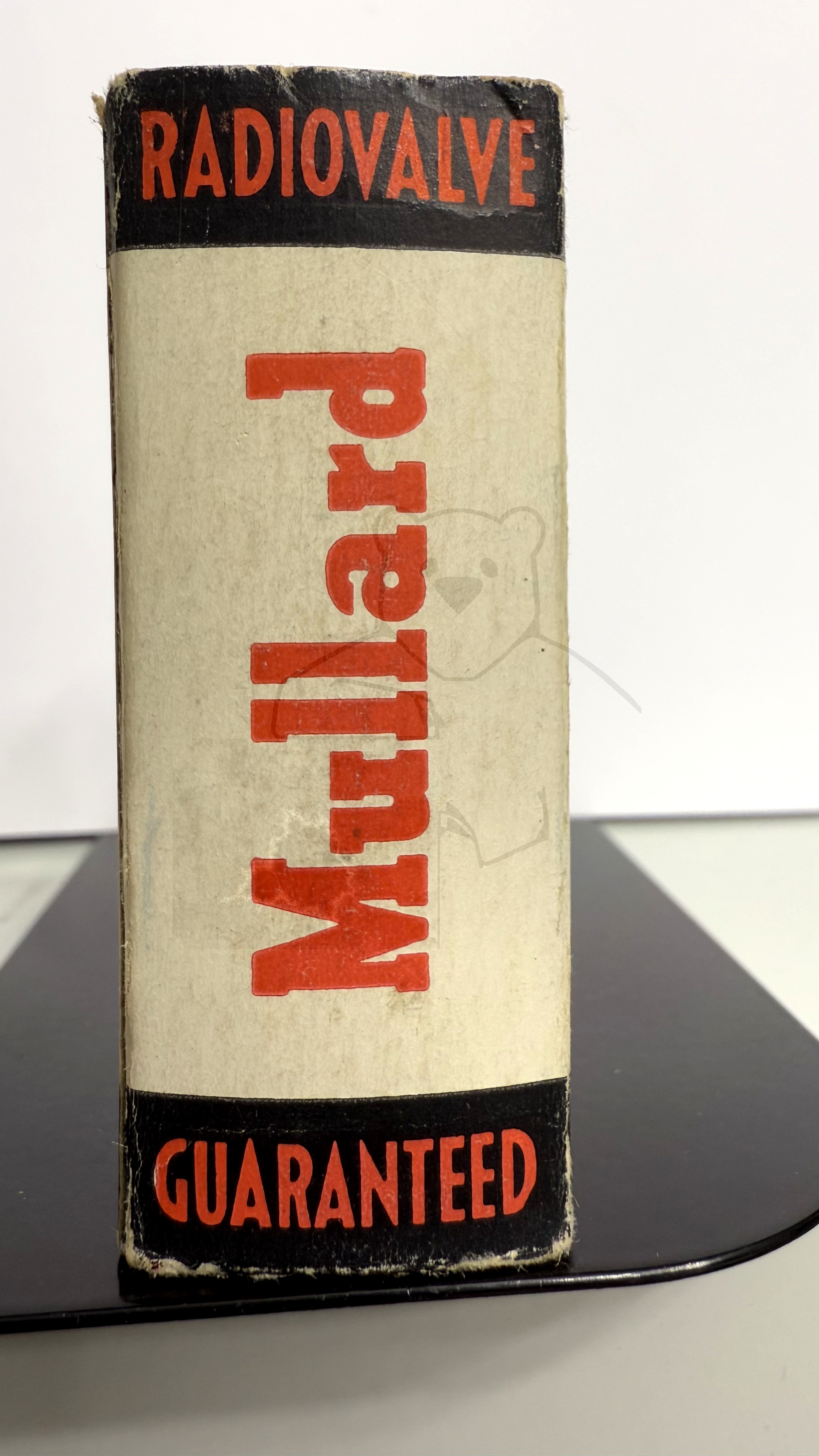

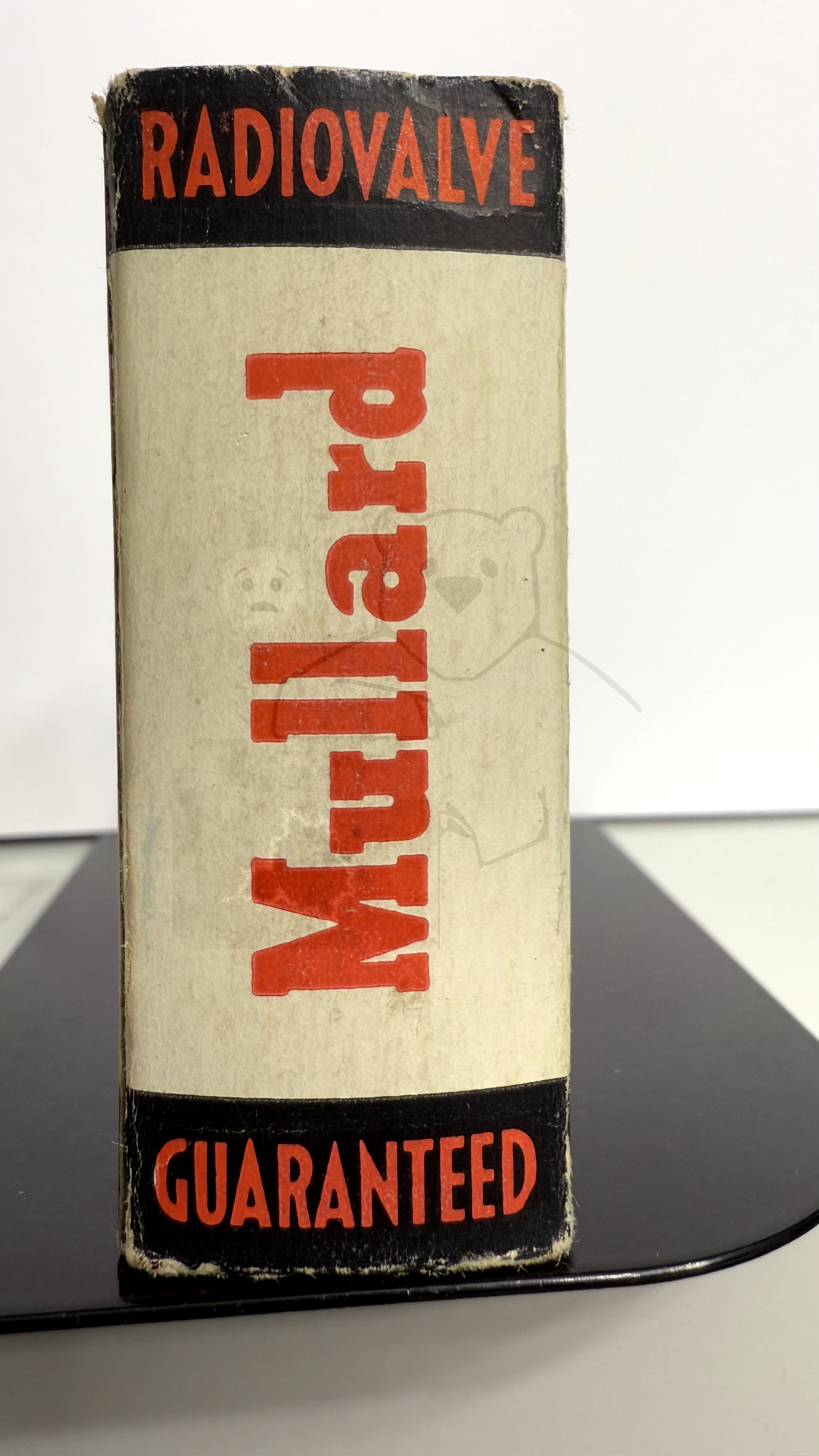

Röhre 12AT7 #7929 Verpackung Bild 3

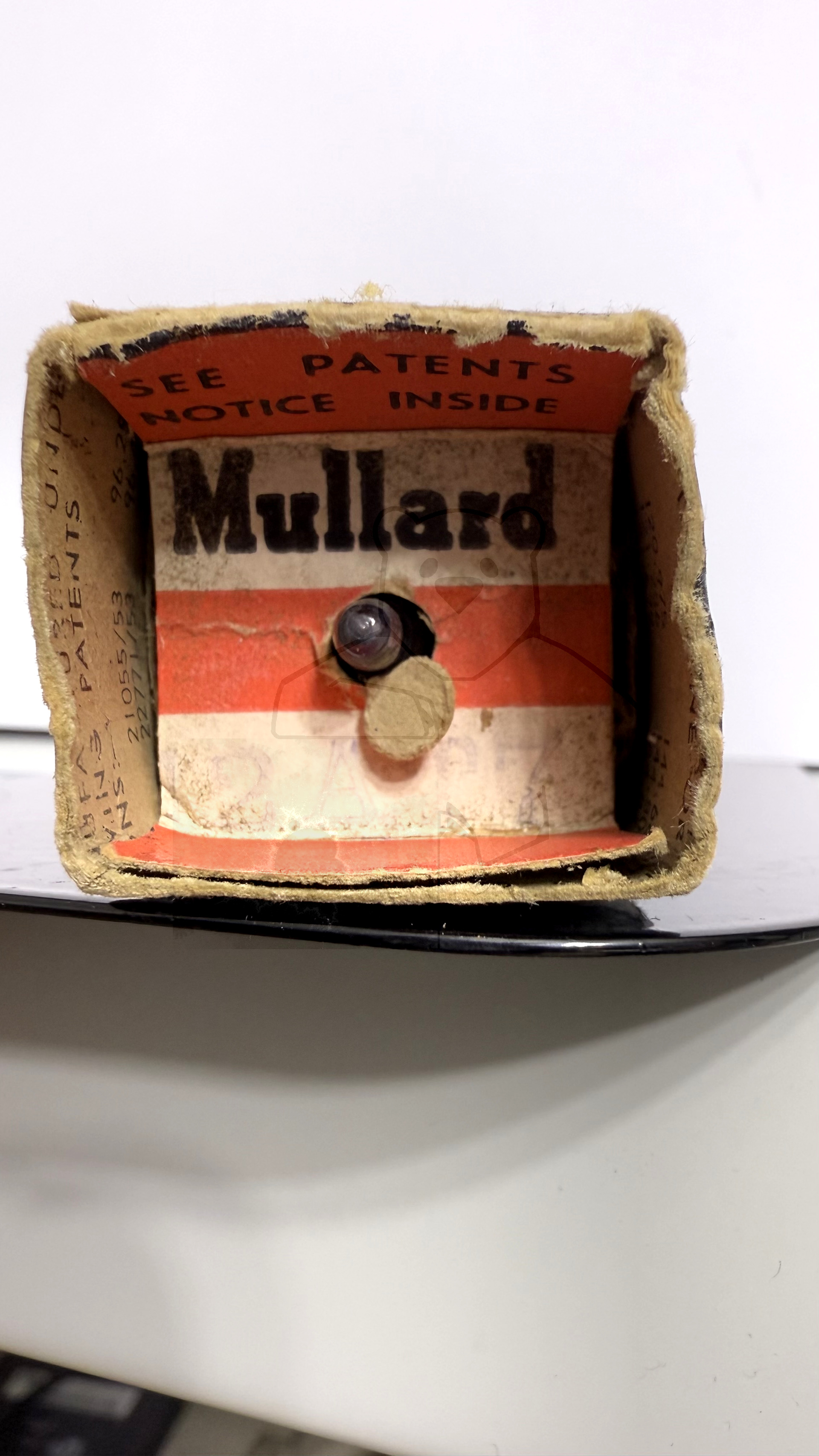

Röhre 12AT7 #7929 Verpackung Bild 4

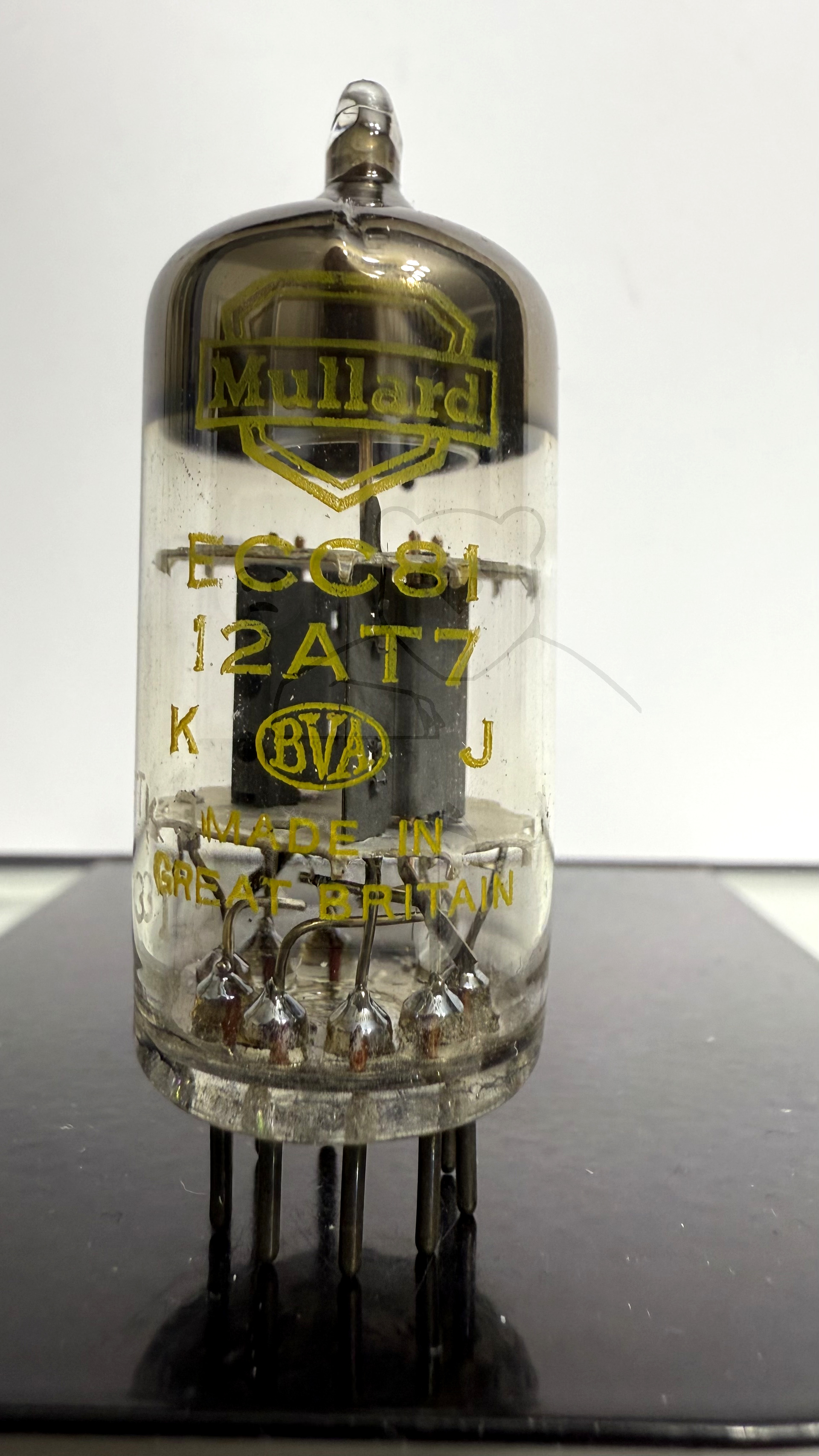

Röhre 12AT7 #2227 Bild 1
🔎 Alle Röhren vom Typ 12AT7 in der Sammlung
- → 12AT7 Inventar: 02136 Hersteller: → RCA
- → 12AT7 Inventar: 02143 Hersteller: → General Electric
- → 12AT7 Inventar: 02171 Hersteller: → RCA
- → 12AT7 Inventar: 02173 Hersteller: → RCA
- → 12AT7 Inventar: 02174 Hersteller: → General Electric
- → 12AT7 Inventar: 02175 Hersteller: → Unbekannter Hersteller
- → 12AT7 Inventar: 02176 Hersteller: → General Electric
- → 12AT7 Inventar: 02177 Hersteller: → General Electric
- → 12AT7 Inventar: 02179 Hersteller: → General Electric
- → 12AT7 Inventar: 02180 Hersteller: → General Electric
- → 12AT7 Inventar: 02182 Hersteller: → General Electric
- → 12AT7 Inventar: 02183 Hersteller: → General Electric
- → 12AT7 Inventar: 02184 Hersteller: → General Electric
- → 12AT7 Inventar: 02185 Hersteller: → RCA
- → 12AT7 Inventar: 02187 Hersteller: → General Electric
- → 12AT7 Inventar: 02190 Hersteller: → General Electric
- → 12AT7 Inventar: 02227 Hersteller: → Mullard
- → 12AT7 Inventar: 02238 Hersteller: → General Electric
- → 12AT7 Inventar: 02245 Hersteller: → RCA
- → 12AT7 Inventar: 02260 Hersteller: → General Electric
- → 12AT7 Inventar: 02270 Hersteller: → RCA
- → 12AT7 Inventar: 02271 Hersteller: → General Electric
- → 12AT7 Inventar: 02273 Hersteller: → General Electric
- → 12AT7 Inventar: 02274 Hersteller: → General Electric
- → 12AT7 Inventar: 02275 Hersteller: → General Electric
- → 12AT7 Inventar: 02277 Hersteller: → General Electric
- → 12AT7 Inventar: 02285 Hersteller: → General Electric
- → 12AT7 Inventar: 02287 Hersteller: → General Electric
- → 12AT7 Inventar: 02288 Hersteller: → RCA
- → 12AT7 Inventar: 02299 Hersteller: → General Electric
- → 12AT7 Inventar: 02302 Hersteller: → General Electric
- → 12AT7 Inventar: 02305 Hersteller: → General Electric
- → 12AT7 Inventar: 02307 Hersteller: → General Electric
- → 12AT7 Inventar: 03608 Hersteller: → China, NoName
- → 12AT7 Inventar: 03617 Hersteller: → China, NoName
- → 12AT7 Inventar: 07929 Hersteller: → Mullard
