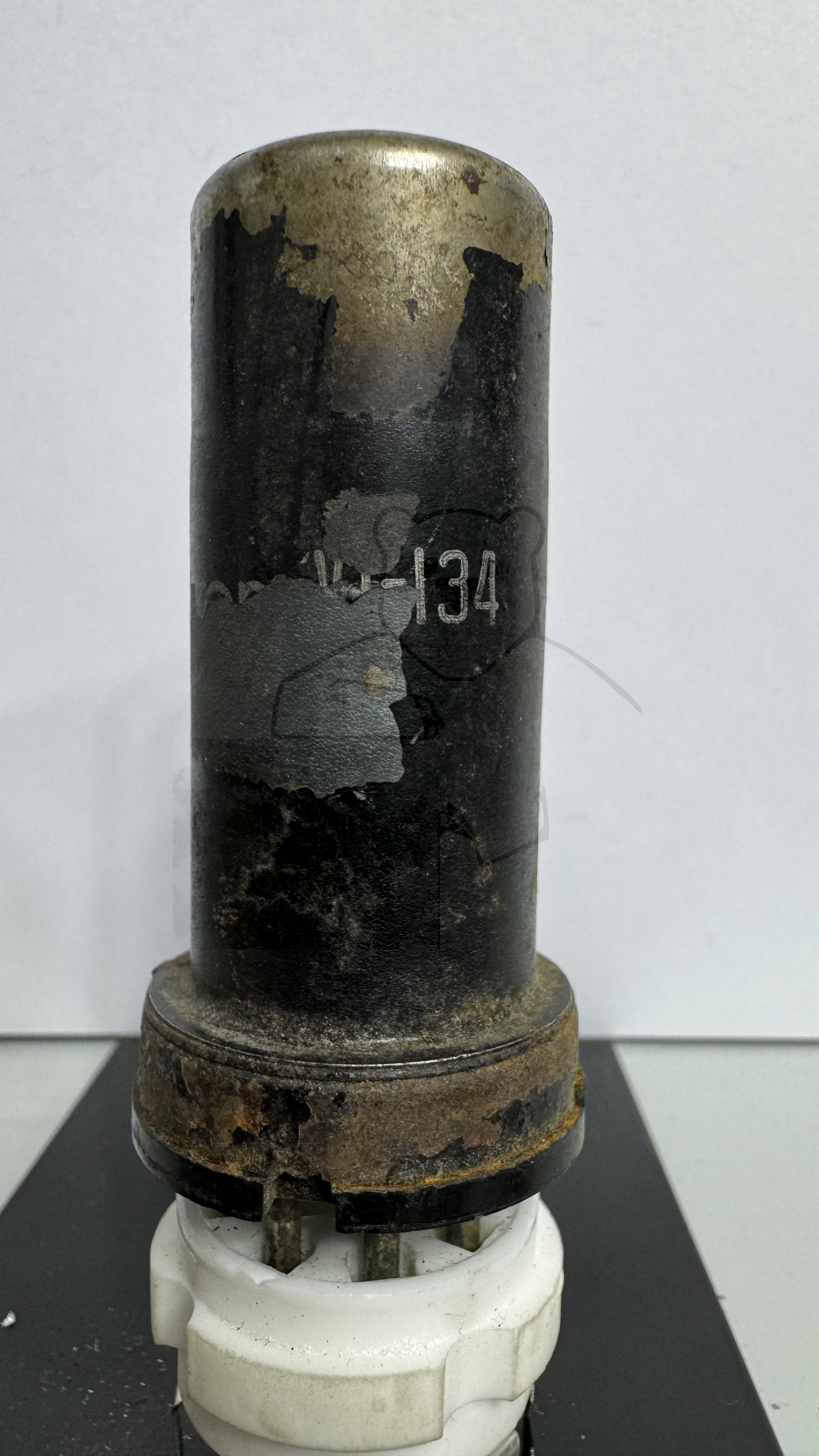

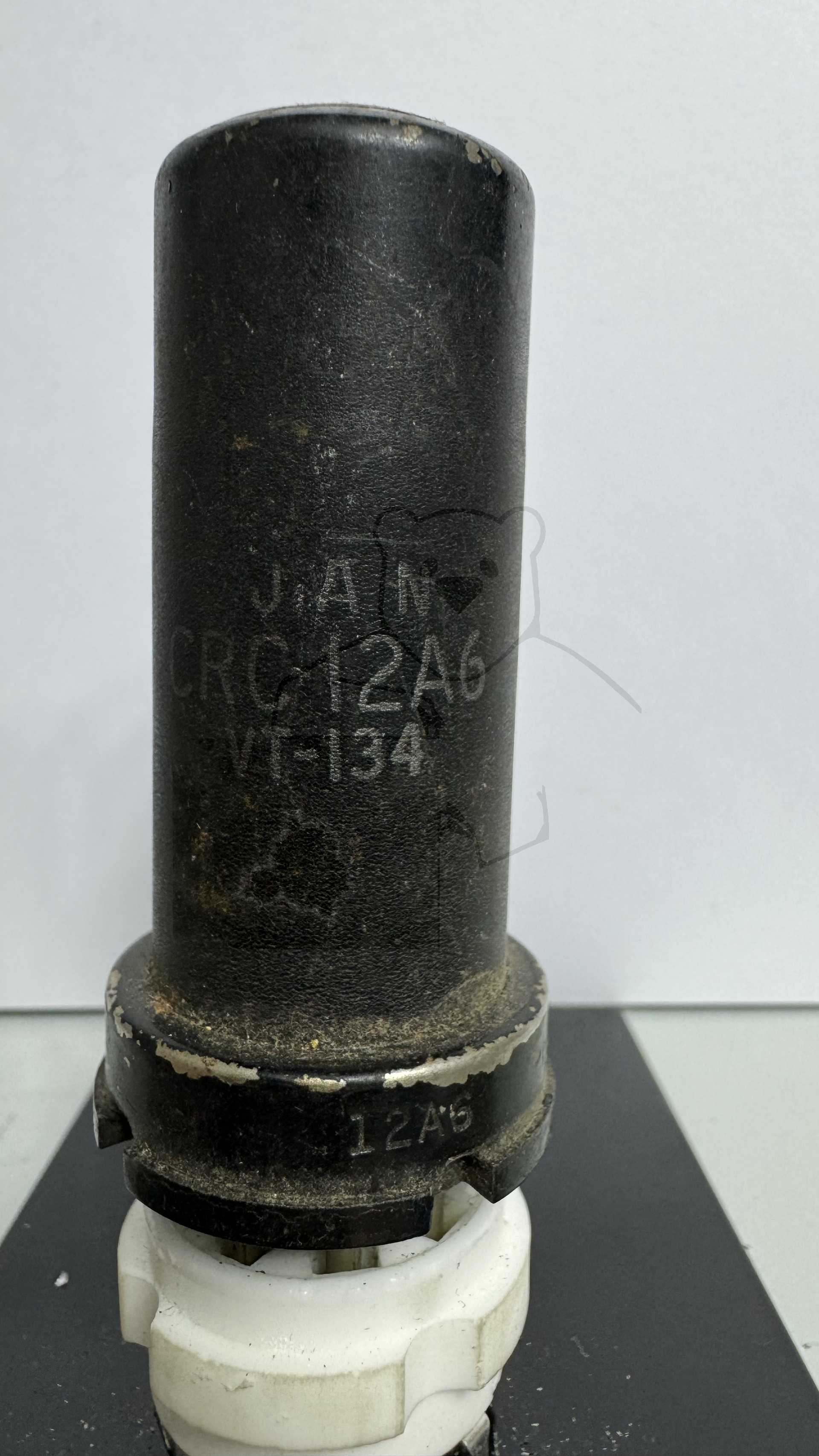

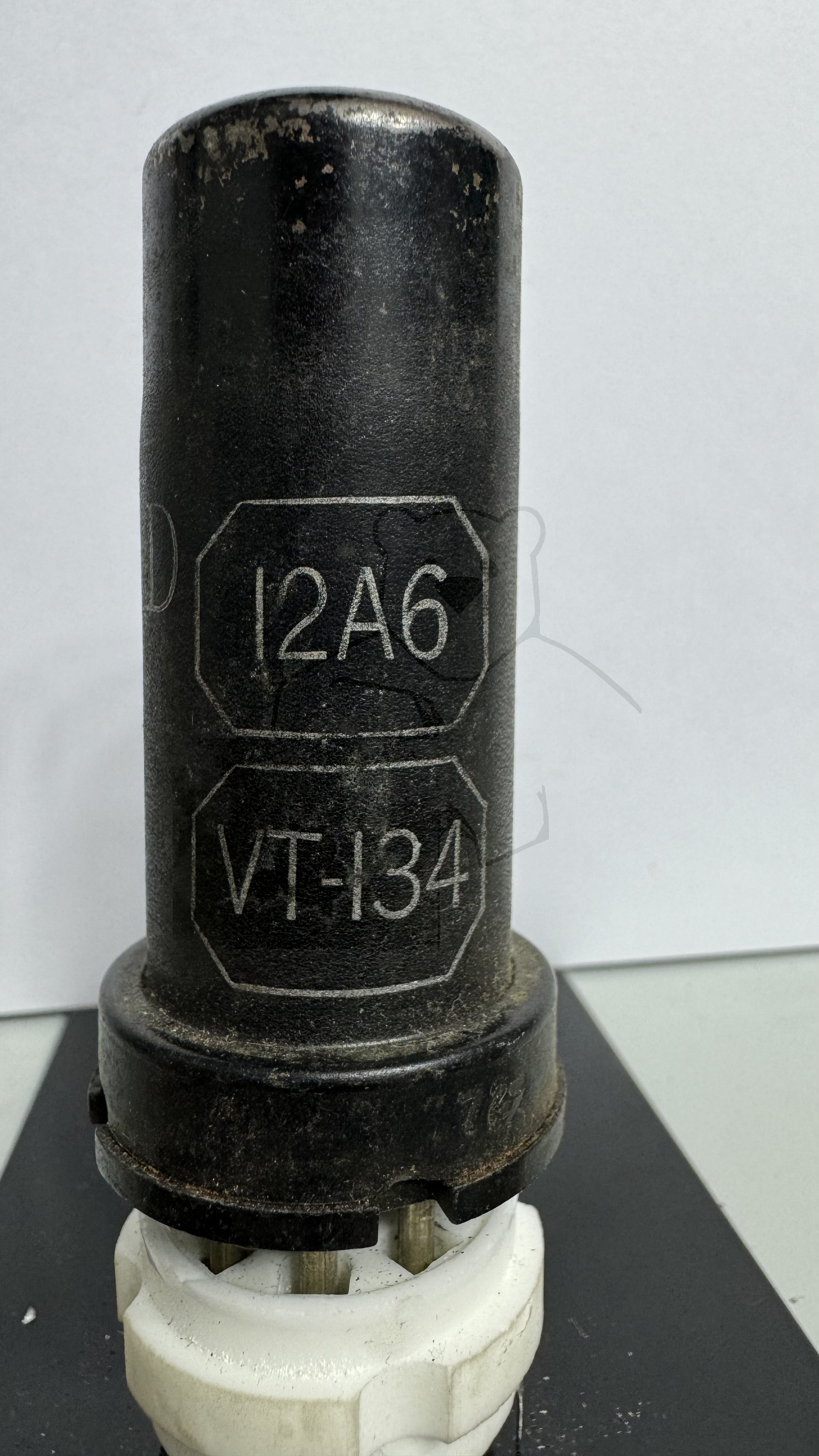

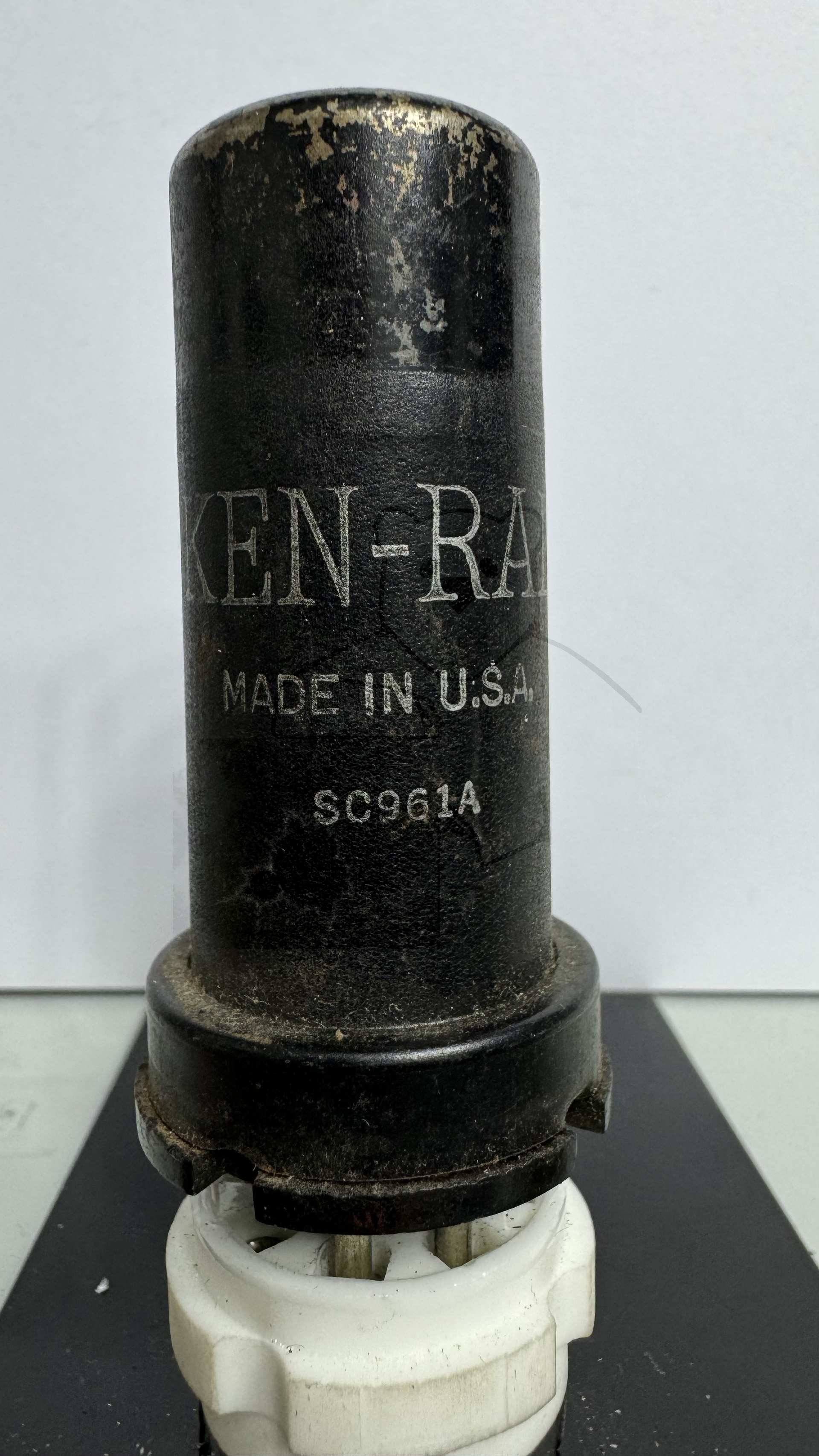

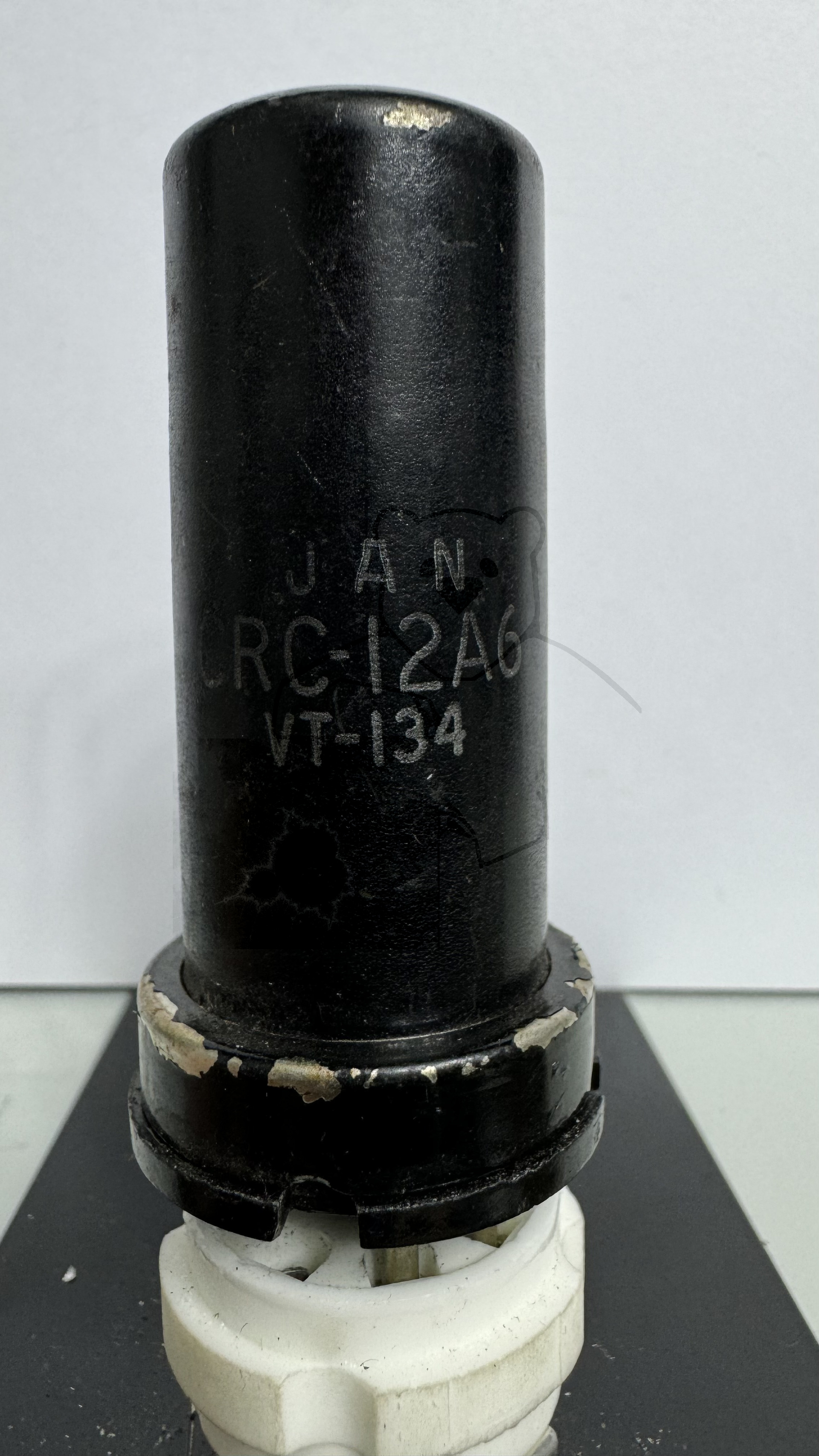

Daten und Bilder der Röhre: 12A6

🔎 Beschreibung der Röhre: 12A6

Name	12A6
Vergleichsname	CV525 VT-134
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 04:53:36

🔎 Beschreibung der Systeme für die Röhre: 12A6

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

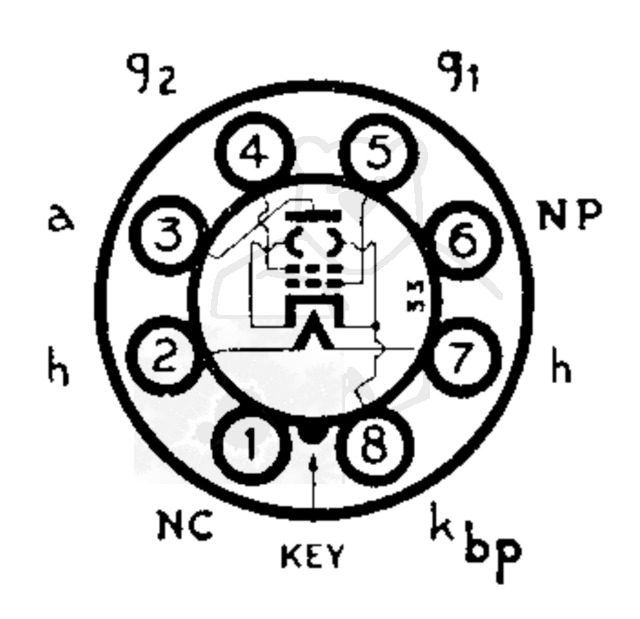

🔎 Sockelschaltung der 12A6

Bildquelle: Brimar Datenblatt

🔎 Datenblätter zur Röhre: 12A6
Datenblatt 12A6 Brimar [www.tubedata.info].pdf (57 kB)
Datenblatt 12A6 RCA [www.tubedata.info].pdf (246 kB)
Datenblatt 12A6GT Tung-Sol [www.tubedata.info].pdf (56 kB)
Pruefkarte 12A6 VT-134 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte 12A6 VT134 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
