đ Beschreibung der Röhre: 11MS8
| Name | 11MS8 |
| Vergleichsname | |
| Heizspannung (Volt) | 11,6 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 16.08.2016 01:56:33 |
đ Beschreibung der Systeme fĂŒr die Röhre: 11MS8
| System 1 | System 2 | |
| Kathode | 3 | 8 |
| Gitter 1 | 2 | 9 |
| Gitter 2 | 7 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | ||
| Funktion | â Vertikalablenkung |
â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

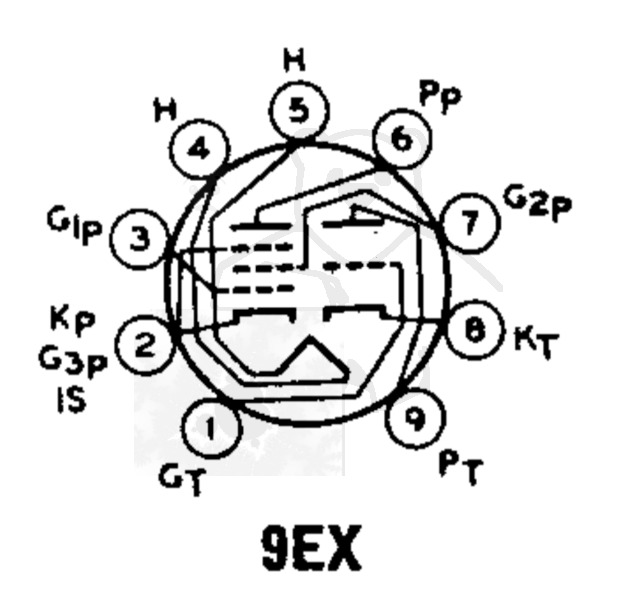

đ Sockelschaltung der 11MS8
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 11MS8
Datenblatt 11MS8 RCA [www.tubedata.info].pdf (179 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 11MS8

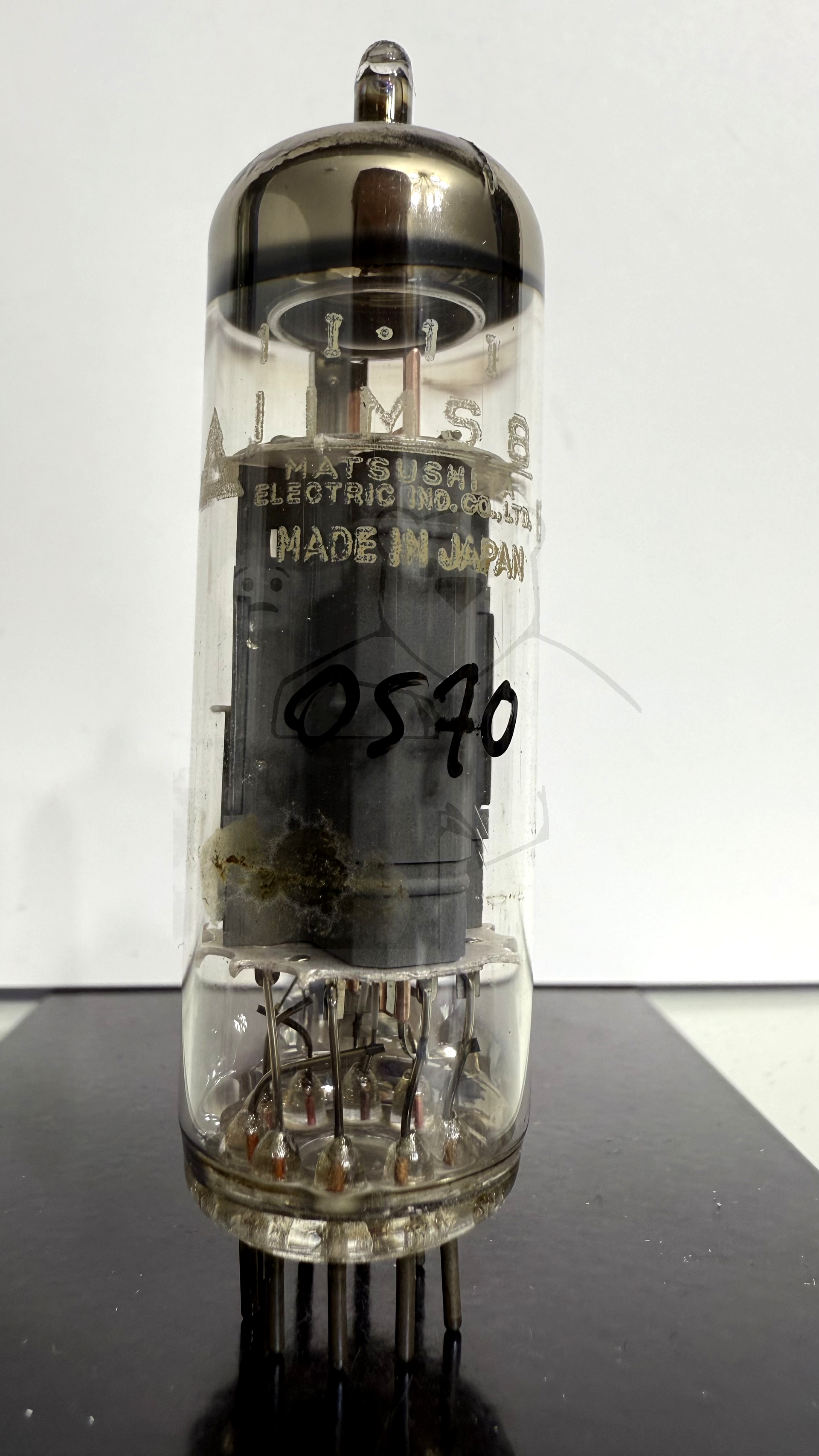

Röhre 11MS8 #0570 Bild 1

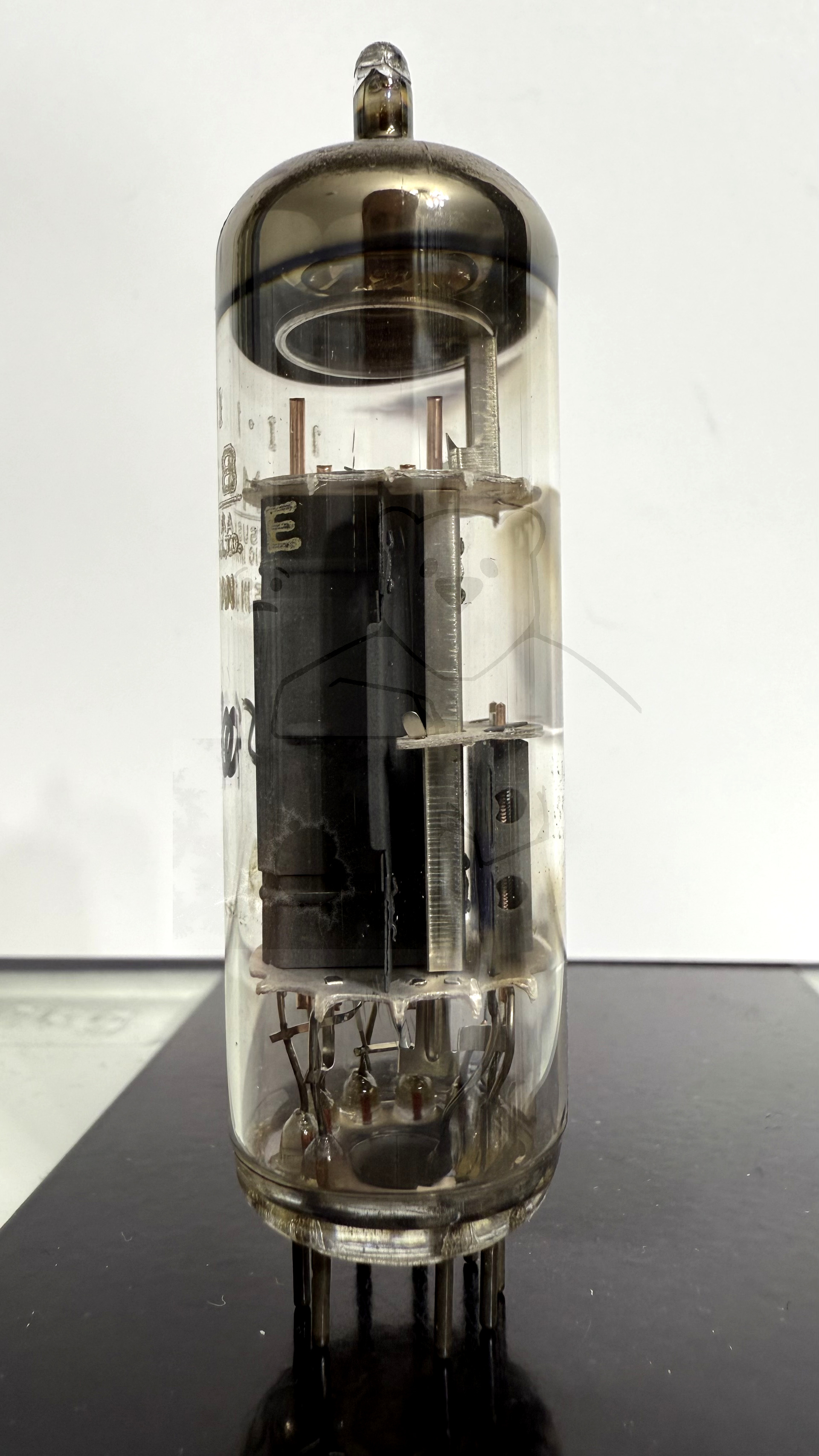

Röhre 11MS8 #0570 Bild 2

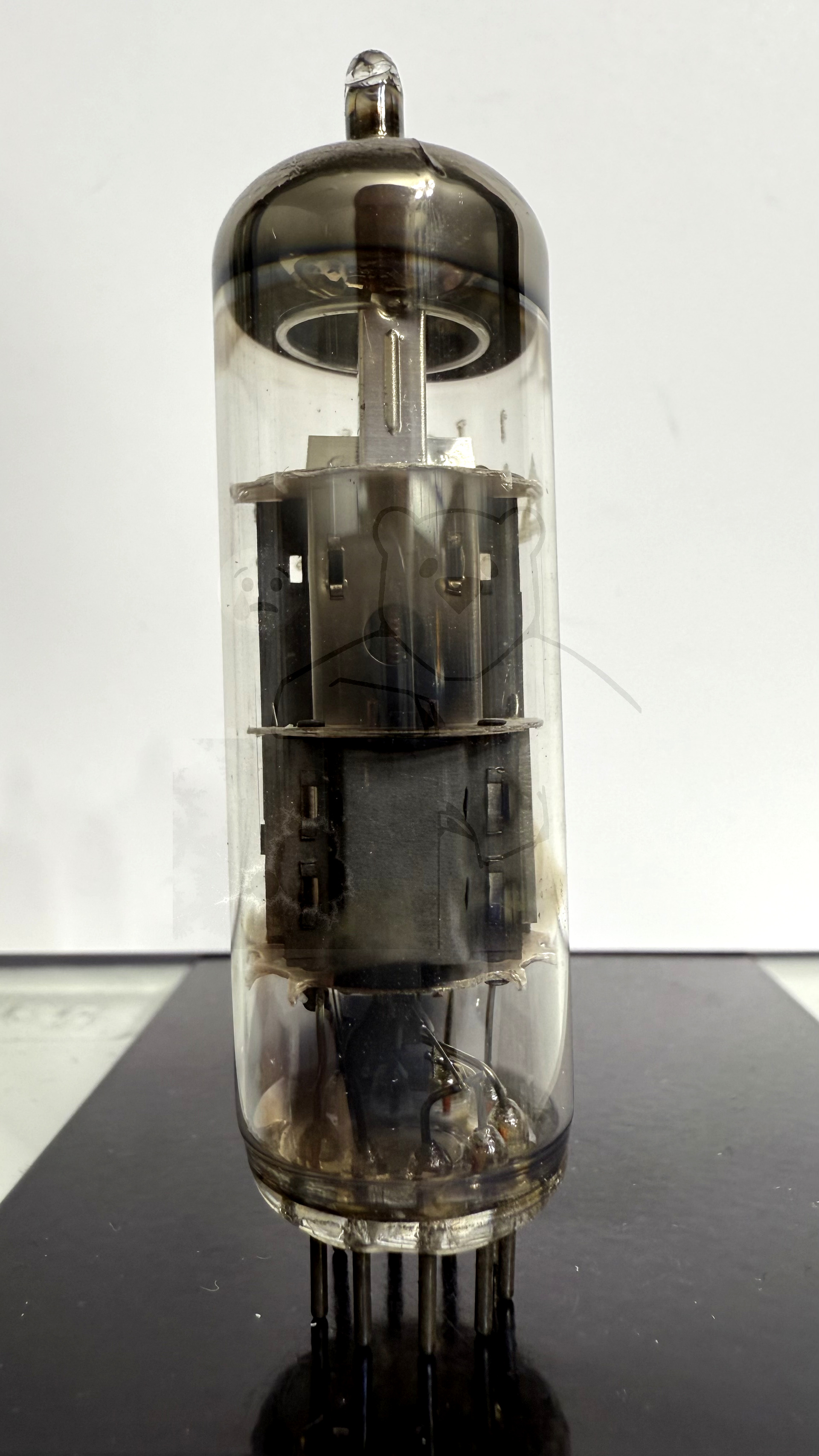

Röhre 11MS8 #0570 Bild 3
Röhre 11MS8 #0570 Bild 4
đ Alle Röhren vom Typ 11MS8 in der Sammlung
- â 11MS8 Inventar: 00570 Hersteller: â Matsuhita
