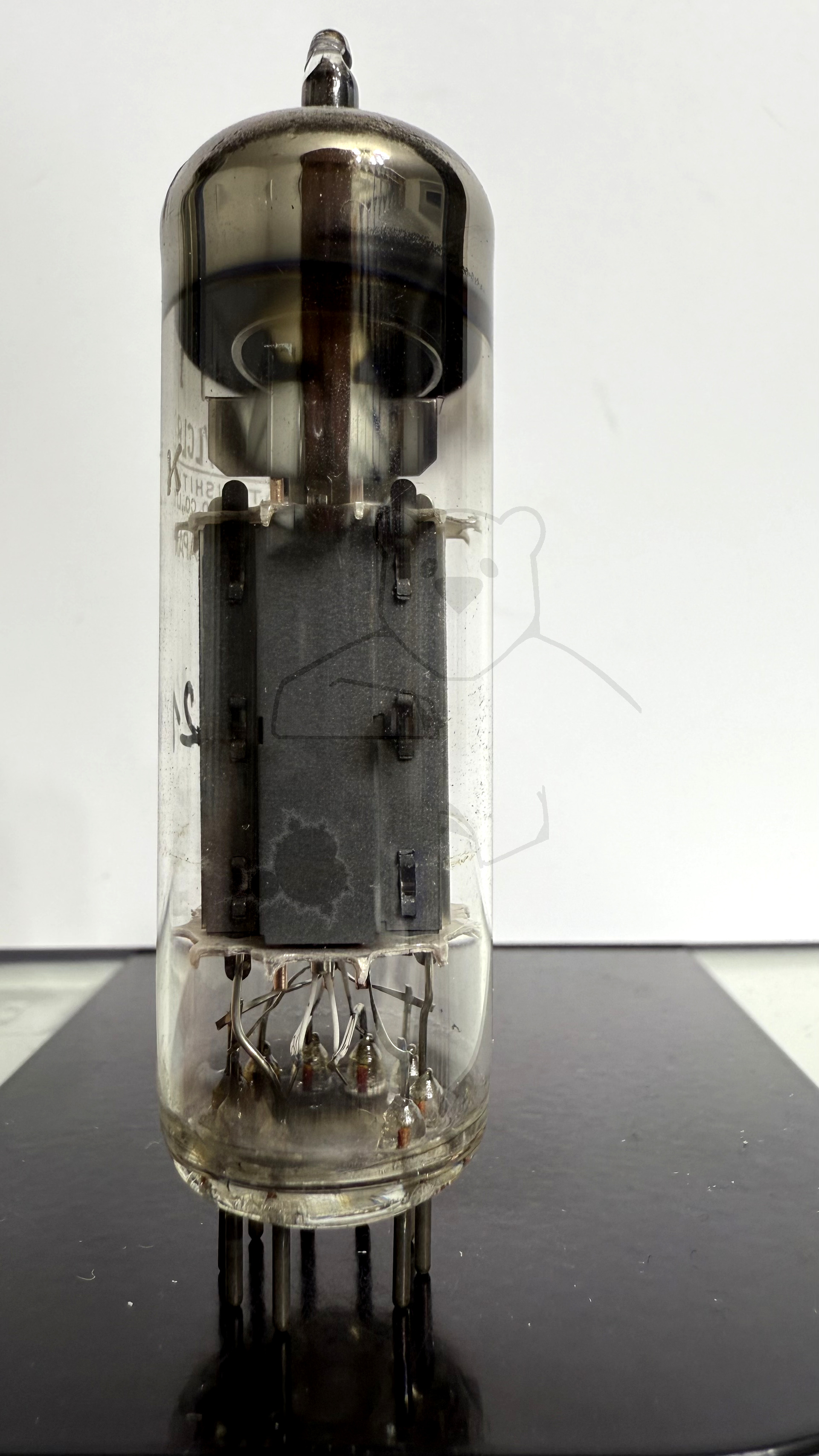

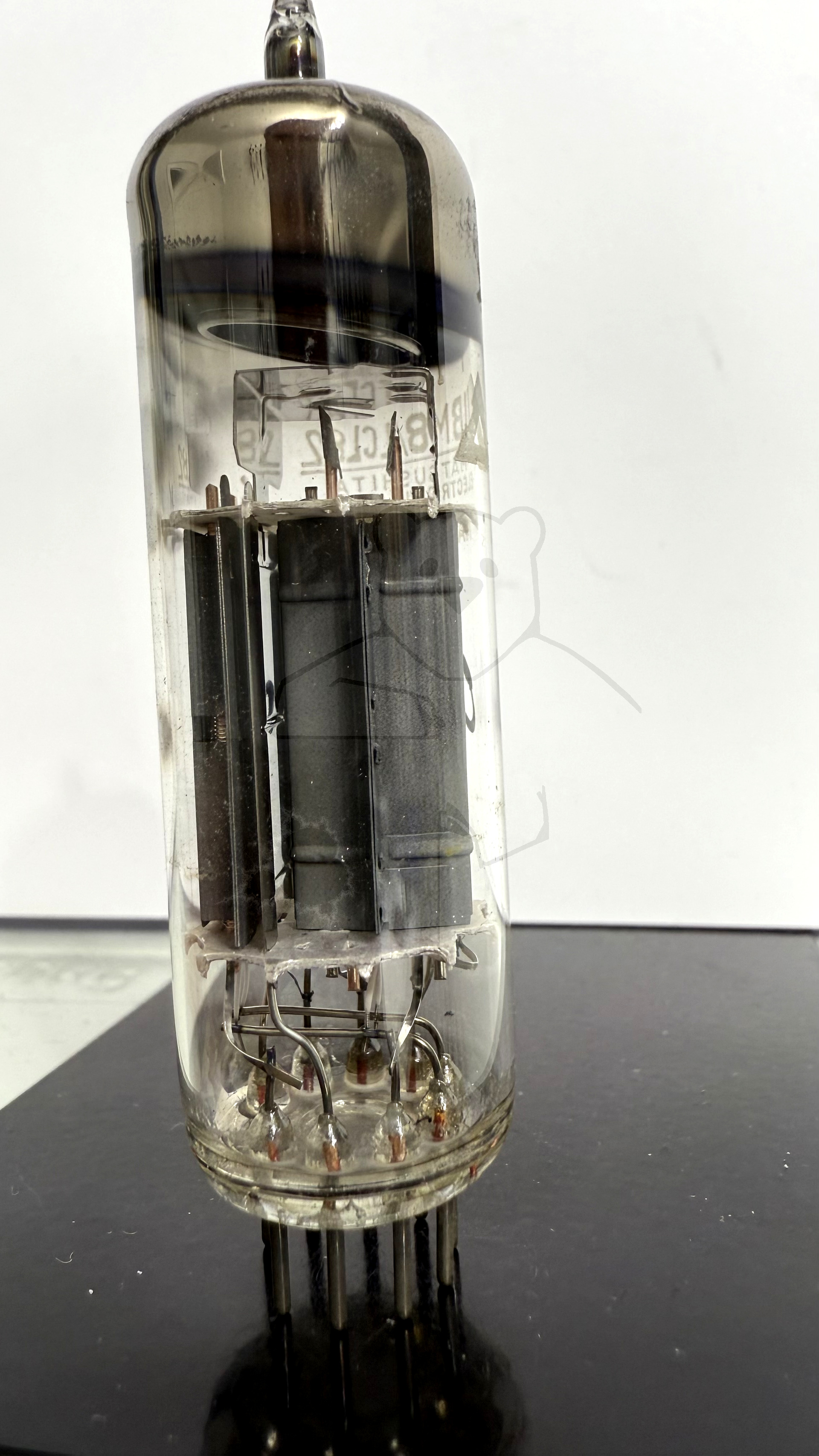

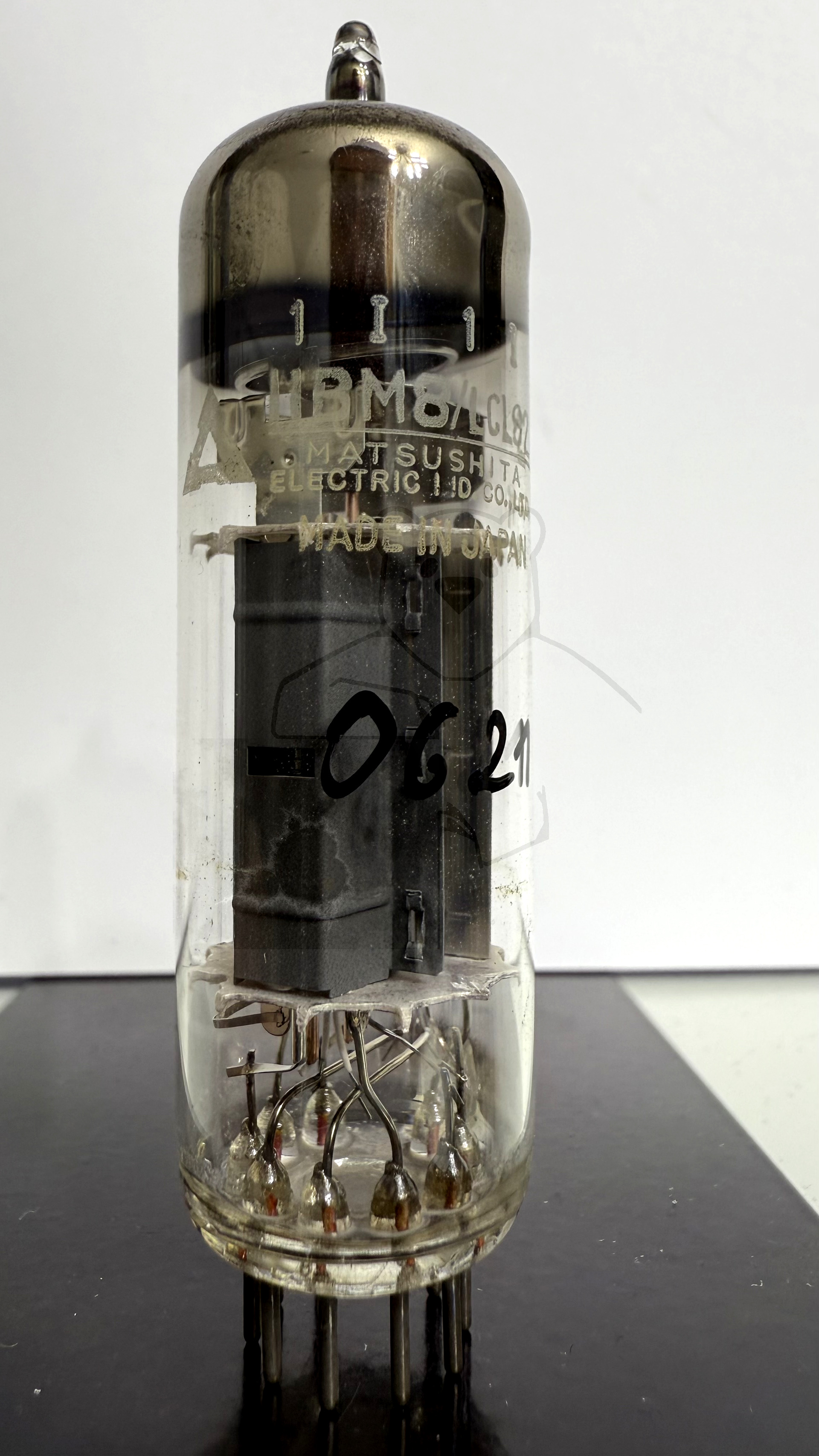

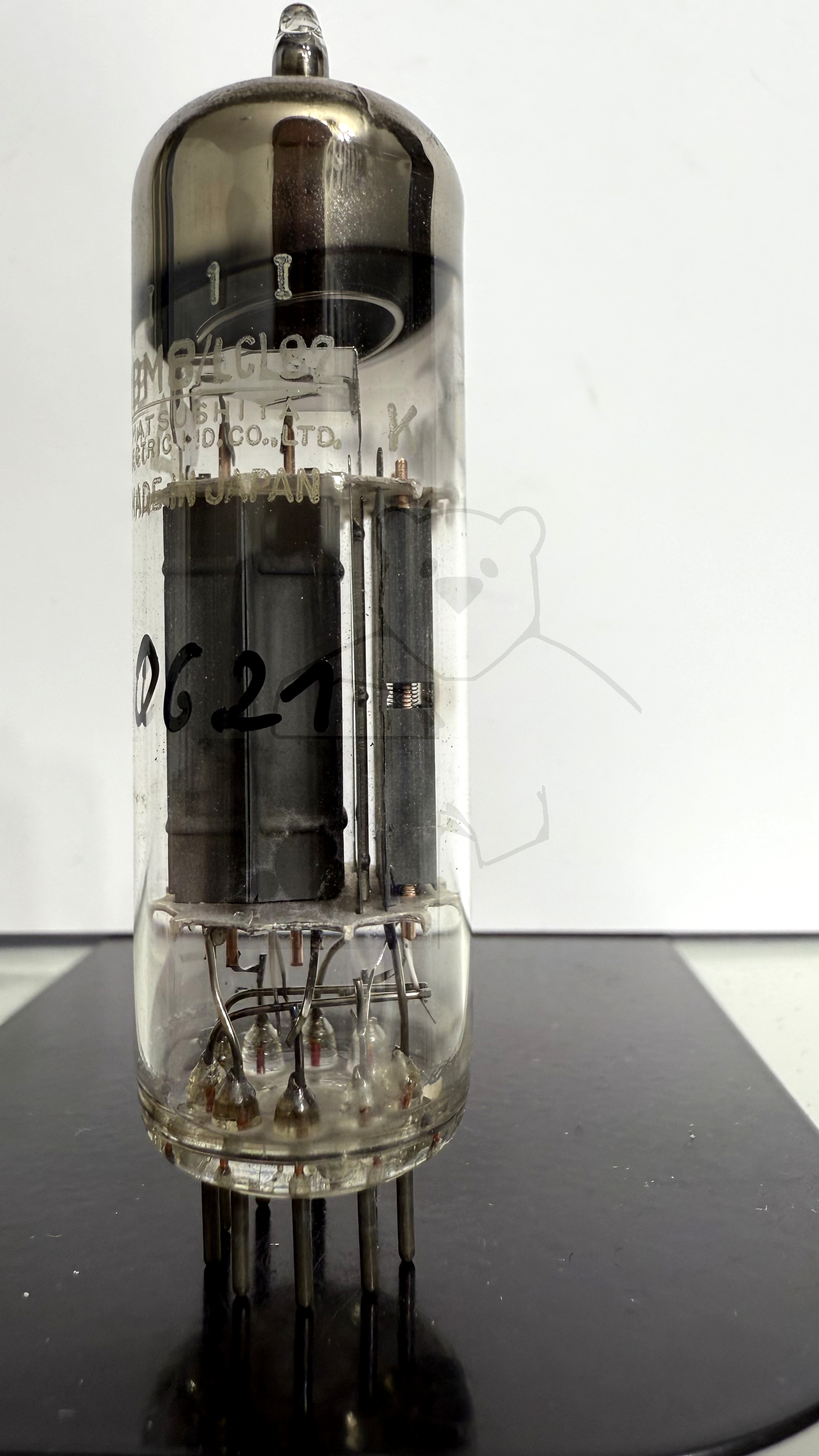

Daten und Bilder der Röhre: 11BM8

🔎 Beschreibung der Röhre: 11BM8

Name	11BM8
Vergleichsname	LCL82
Heizspannung (Volt)	10,7
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 04:49:39

🔎 Beschreibung der Systeme für die Röhre: 11BM8

	System 1	System 2
Kathode	8	2
Gitter 1	1	3
Gitter 2		7
Gitter 3		2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Vertikalablenkung	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 11BM8

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 11BM8
Datenblatt 11BM8 RCA [www.tubedata.info].pdf (179 kB)
Datenblatt 11MS8 RCA [www.tubedata.info].pdf (179 kB)
