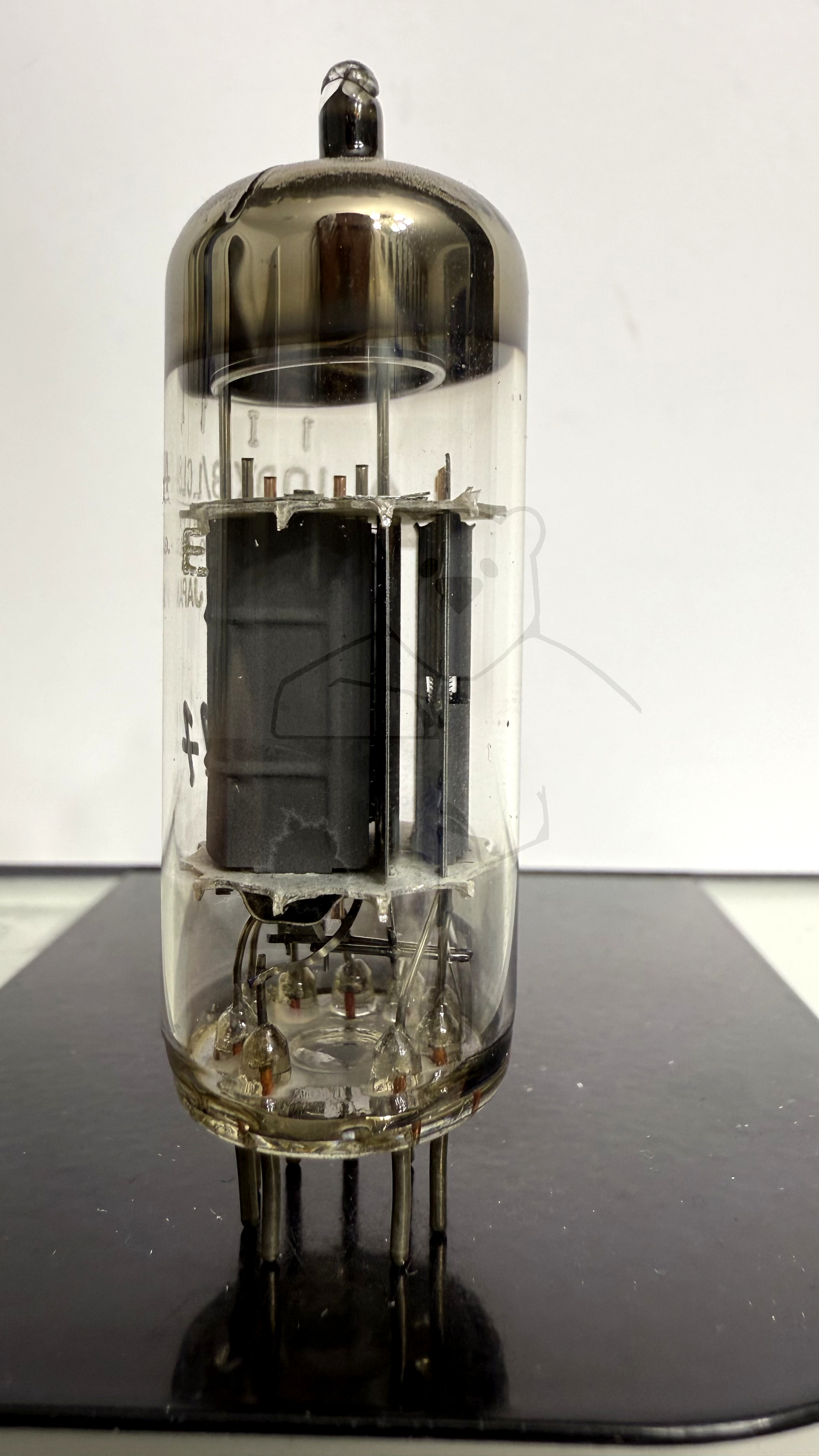

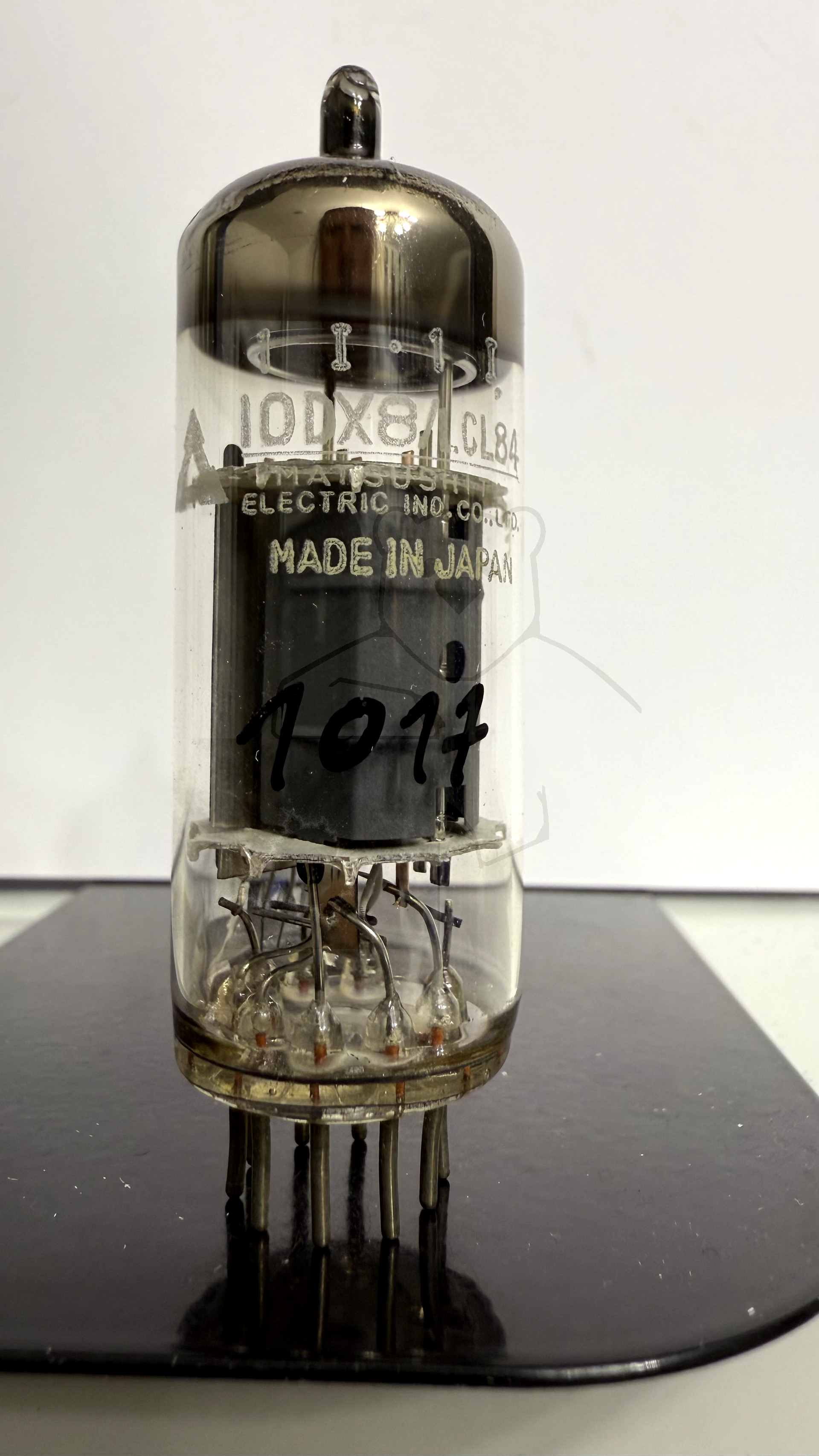

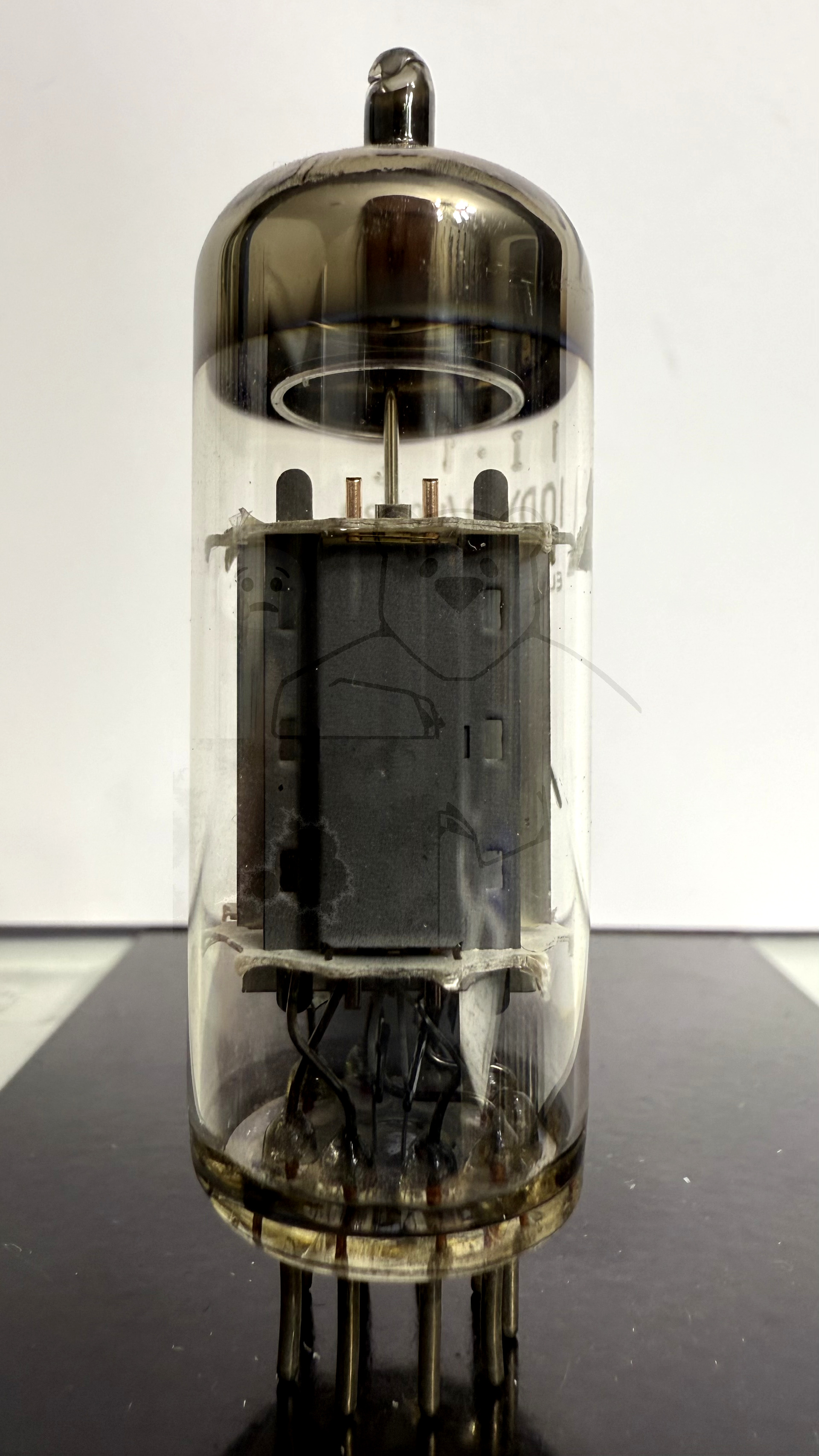

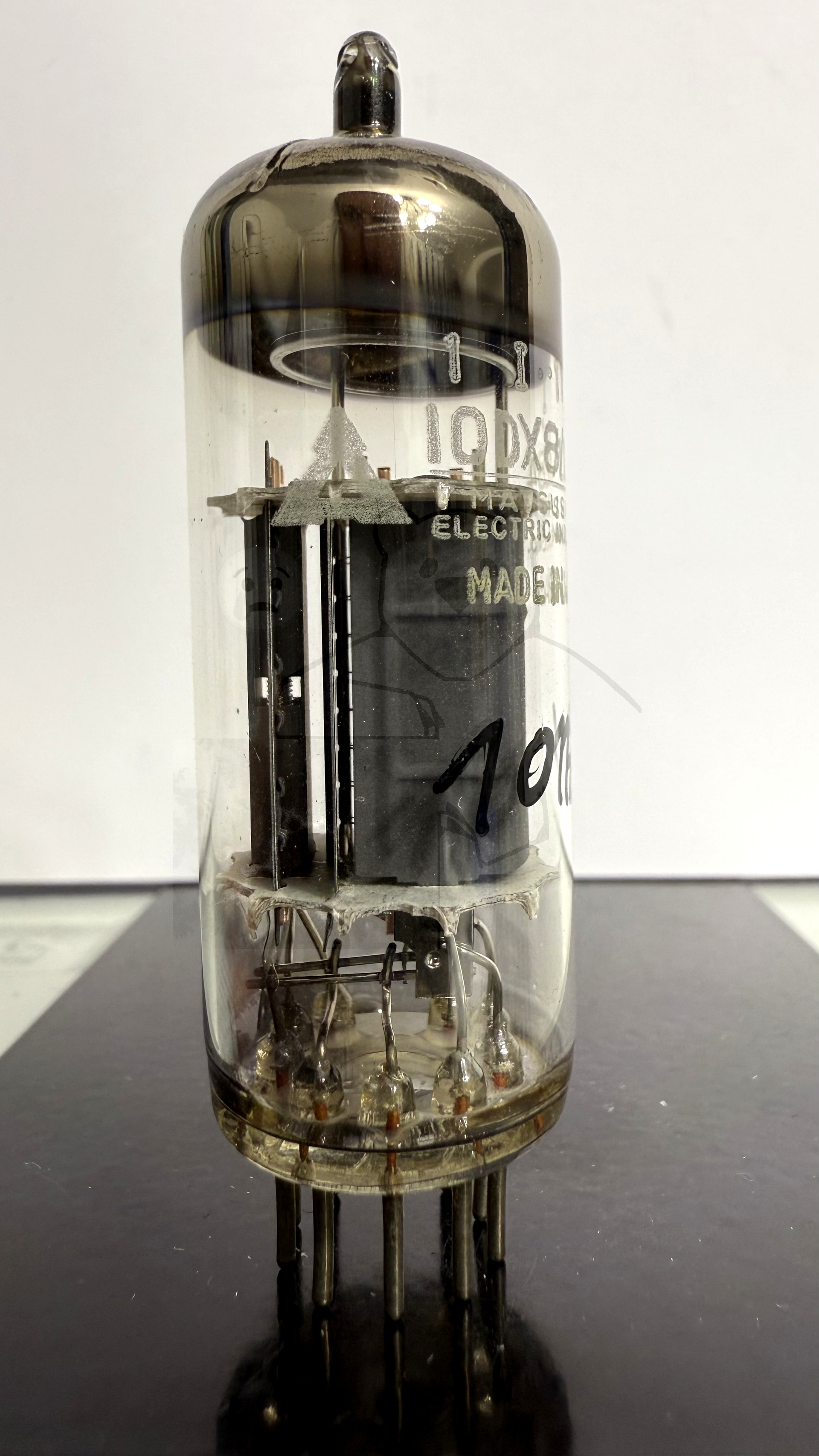

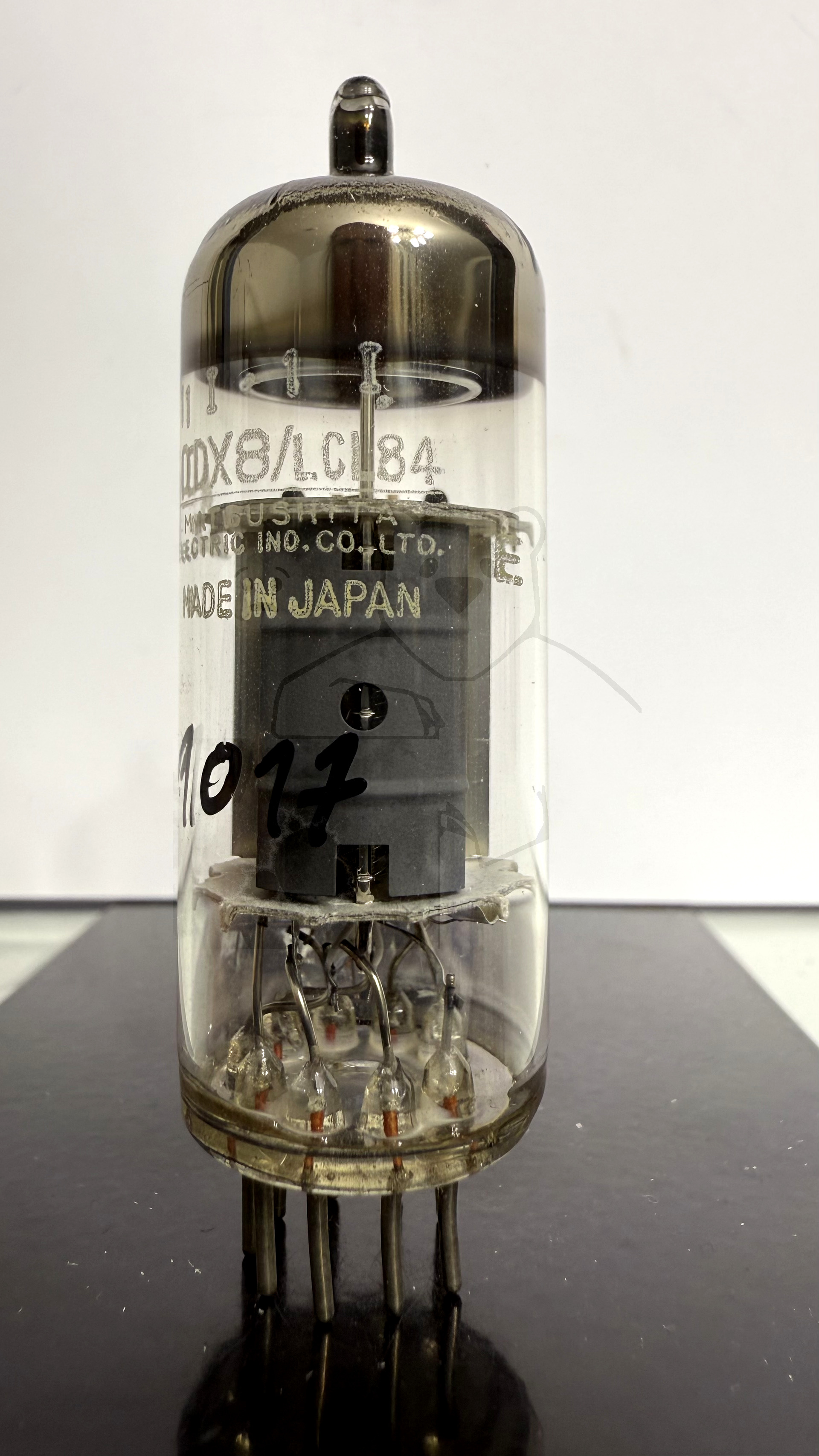

Daten und Bilder der Röhre: 10DX8

🔎 Beschreibung der Röhre: 10DX8

Name	10DX8
Vergleichsname	LCL84
Heizspannung (Volt)	10,2
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 04:46:20

🔎 Beschreibung der Systeme für die Röhre: 10DX8

	System 1	System 2
Kathode	3	7
Gitter 1	1	8
Gitter 2		9
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstärker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

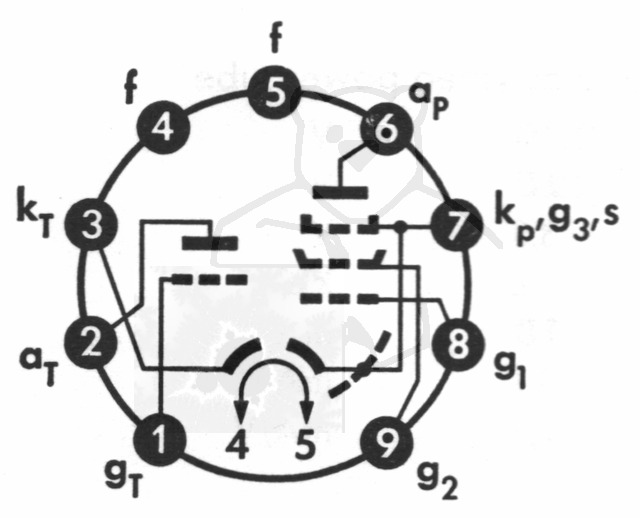

🔎 Sockelschaltung der 10DX8

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 10DX8
Datenblatt 10DX8 RCA [www.tubedata.info].pdf (128 kB)
