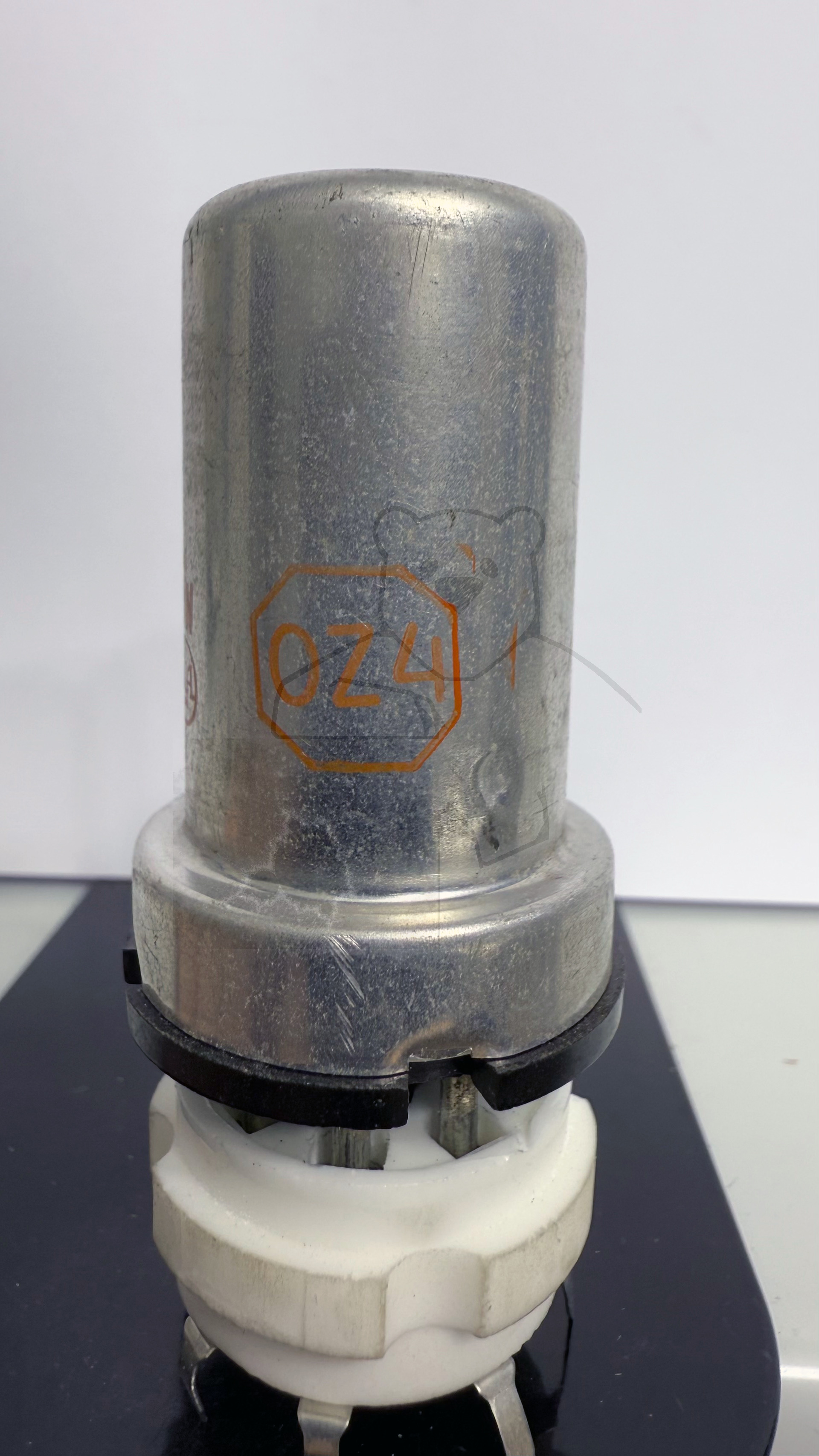

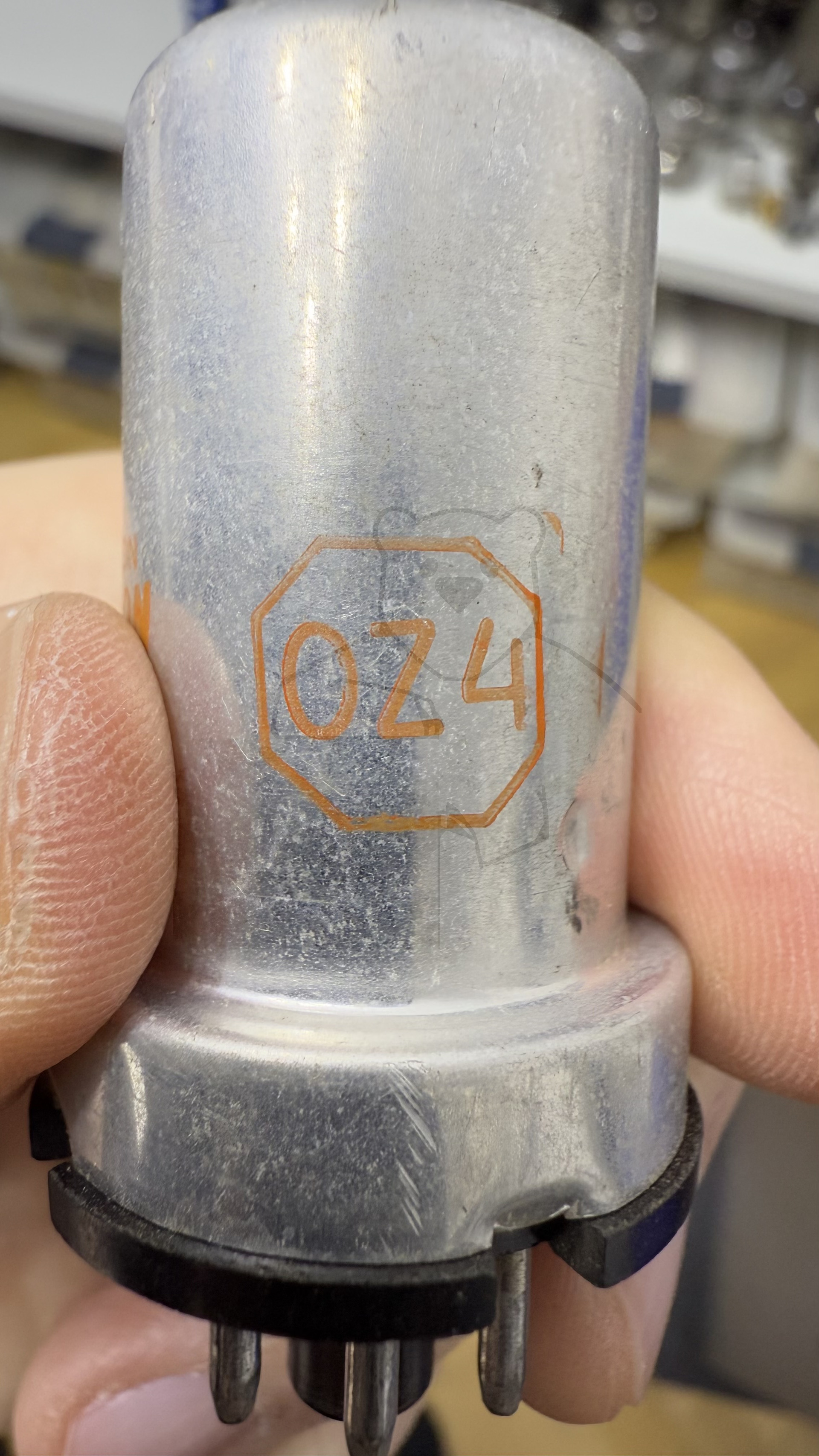

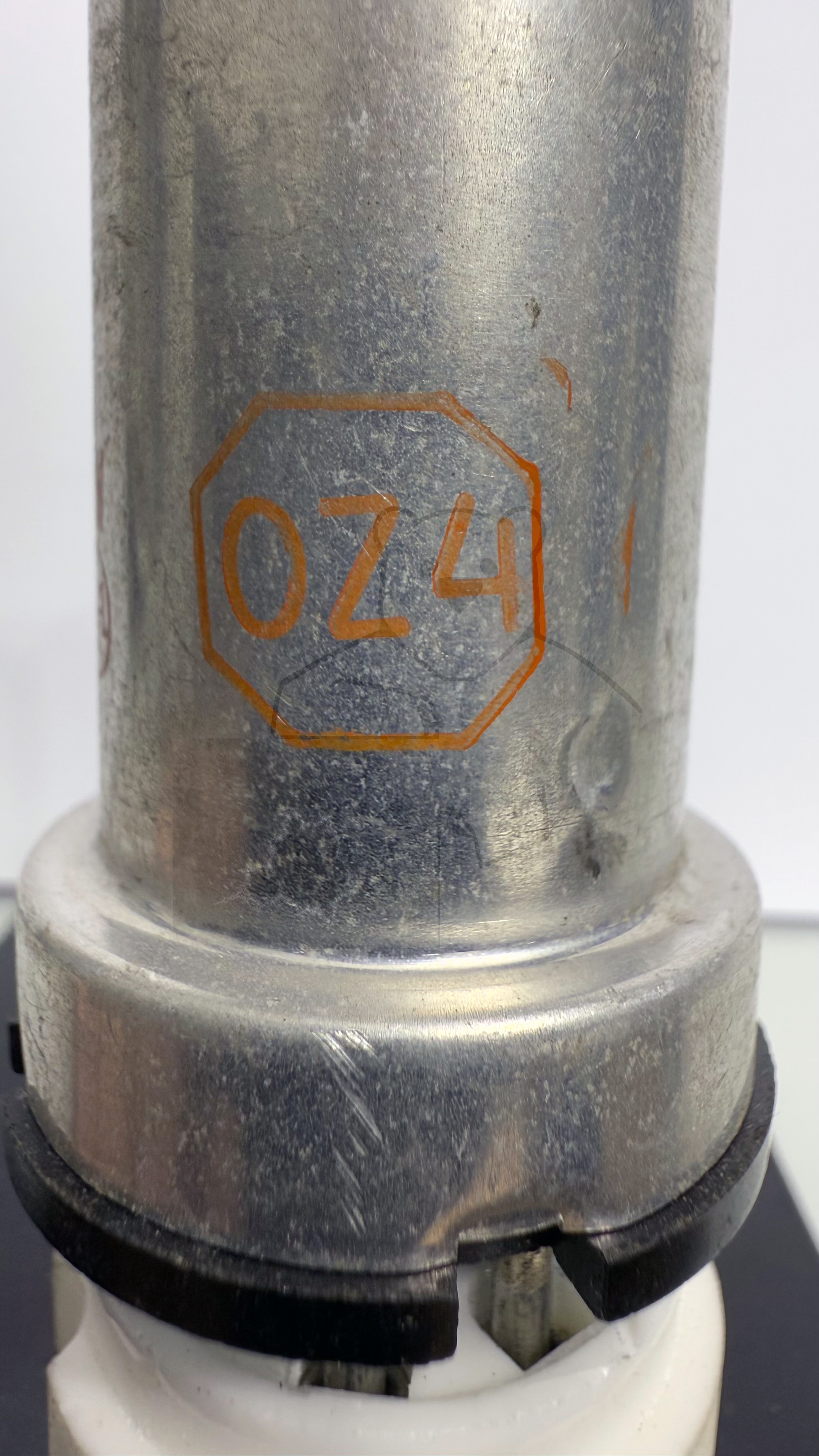

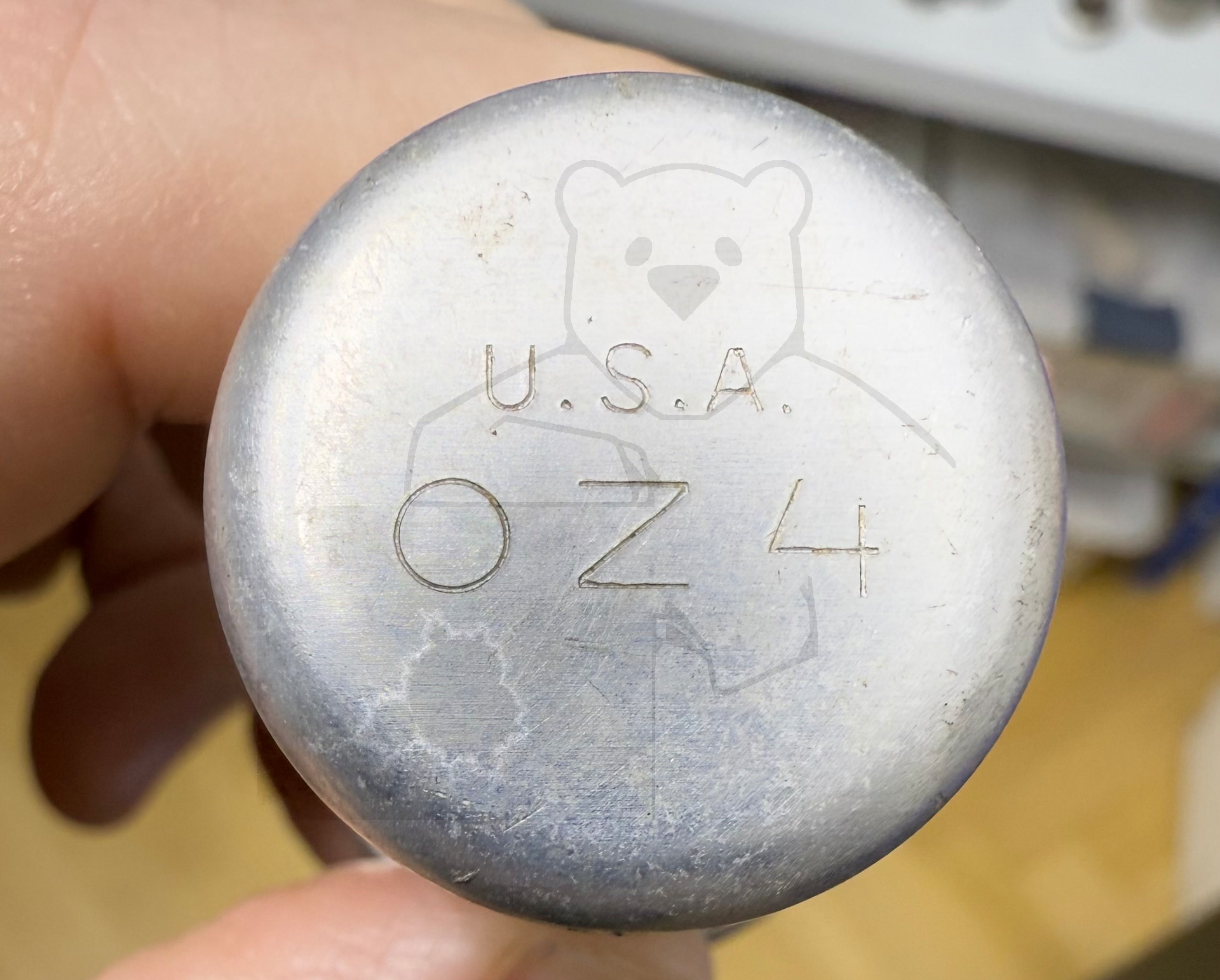

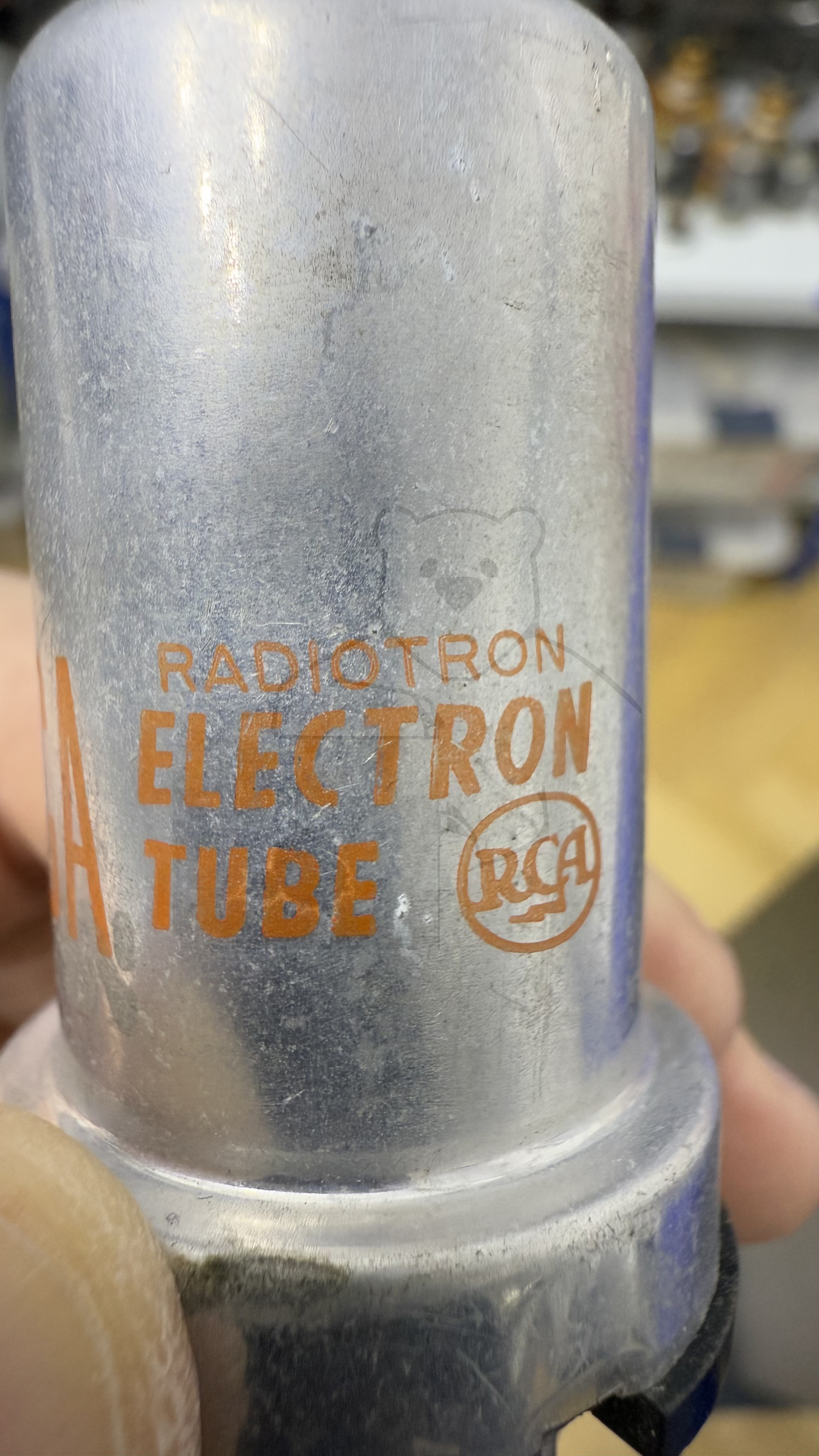

Daten und Bilder der Röhre: 0Z4

🔎 Beschreibung der Röhre: 0Z4

Name	0Z4
Vergleichsname	0Z4A → 0Z4A (Umgesockelt) 10E/7 CV692
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	12.09.2023 22:24:39

🔎 Beschreibung der Systeme für die Röhre: 0Z4

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	3
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmgleichrichter, Zweiweg

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

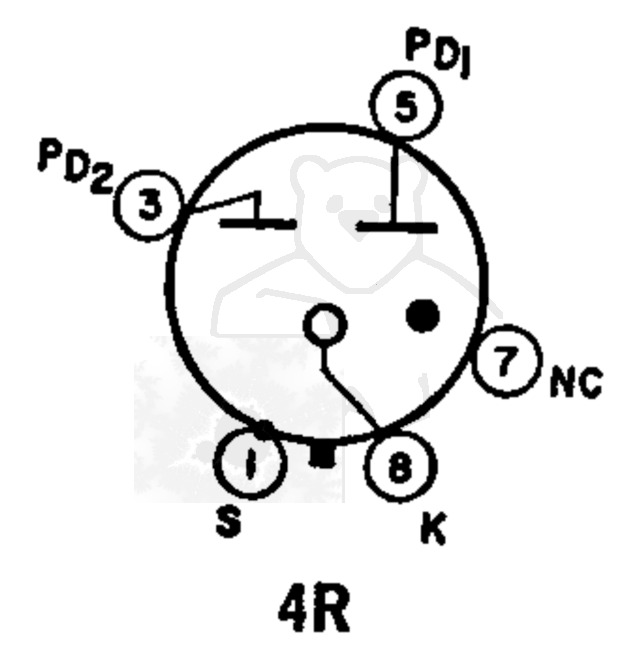

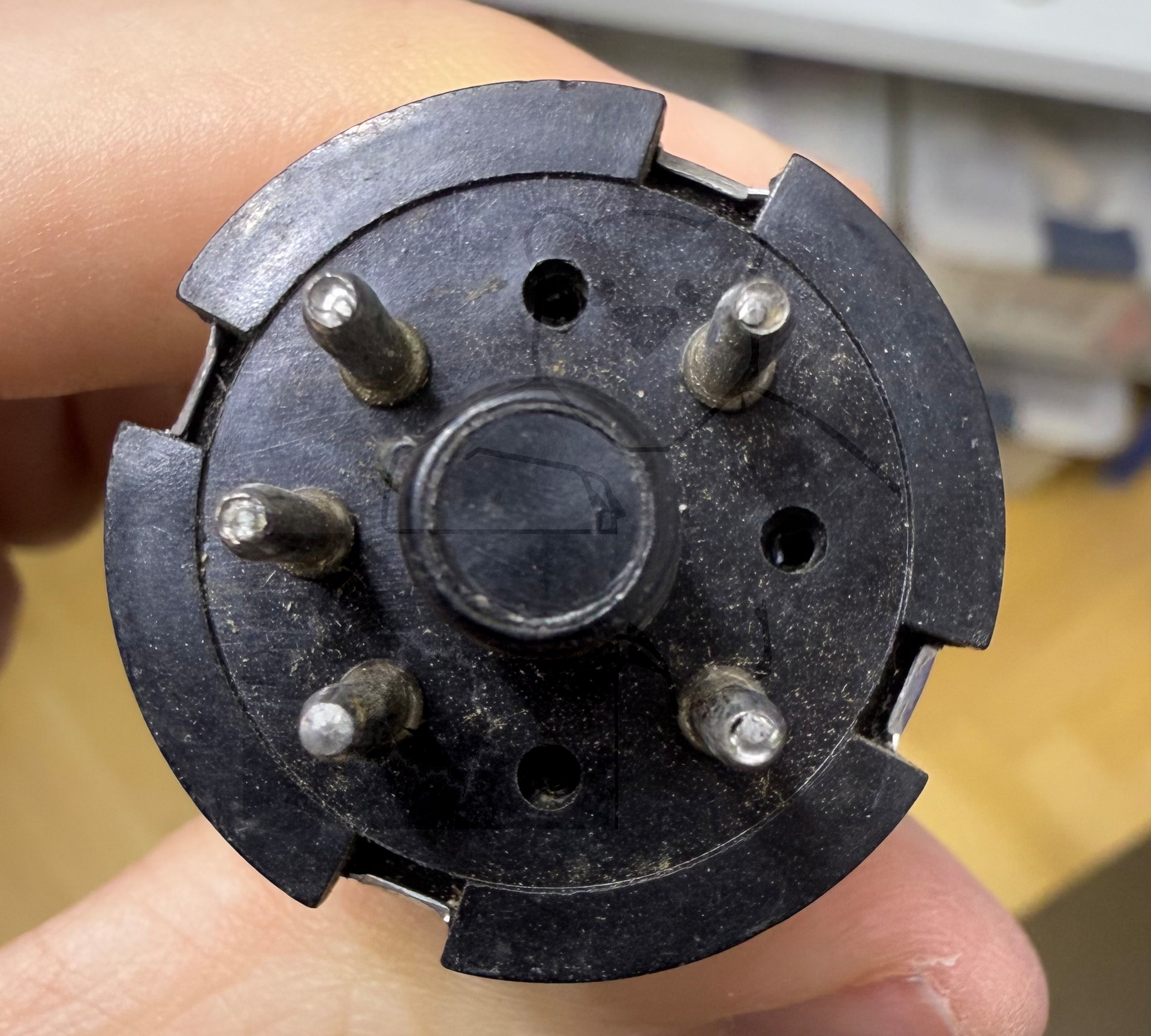

🔎 Sockelschaltung der 0Z4
