đ Beschreibung der Röhre: E463 Inventarnummer: 08421
| Name | â E463 |
| Vergleichsname | APP4130 L4138D RENS1384 |
| Hersteller | â Philips Miniwatt |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,35 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Binodensockel, 6pol. â Liste aller Röhren mit: Binodensockel, 6pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S43a |
đ Beschreibung der Systeme fĂŒr die Röhre: E463
| System 1 | |
| Kathode | K |
| Gitter 1 | G1 |
| Gitter 2 | G2 |
| Gitter 3 | G3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | A |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | H, H |
| Abschirmung | M |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E463
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: E463
Datenblatt E463 Miniwatt [www.tubedata.info].pdf (206 kB)
Datenblatt RENS1384 Telefunken [www.tubedata.info].pdf (174 kB)
Pruefkarte RENS1384 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte RENS1384 L4138 APP4130 E463H - Funke W19 Roehrenpruefer.pdf (163 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E463

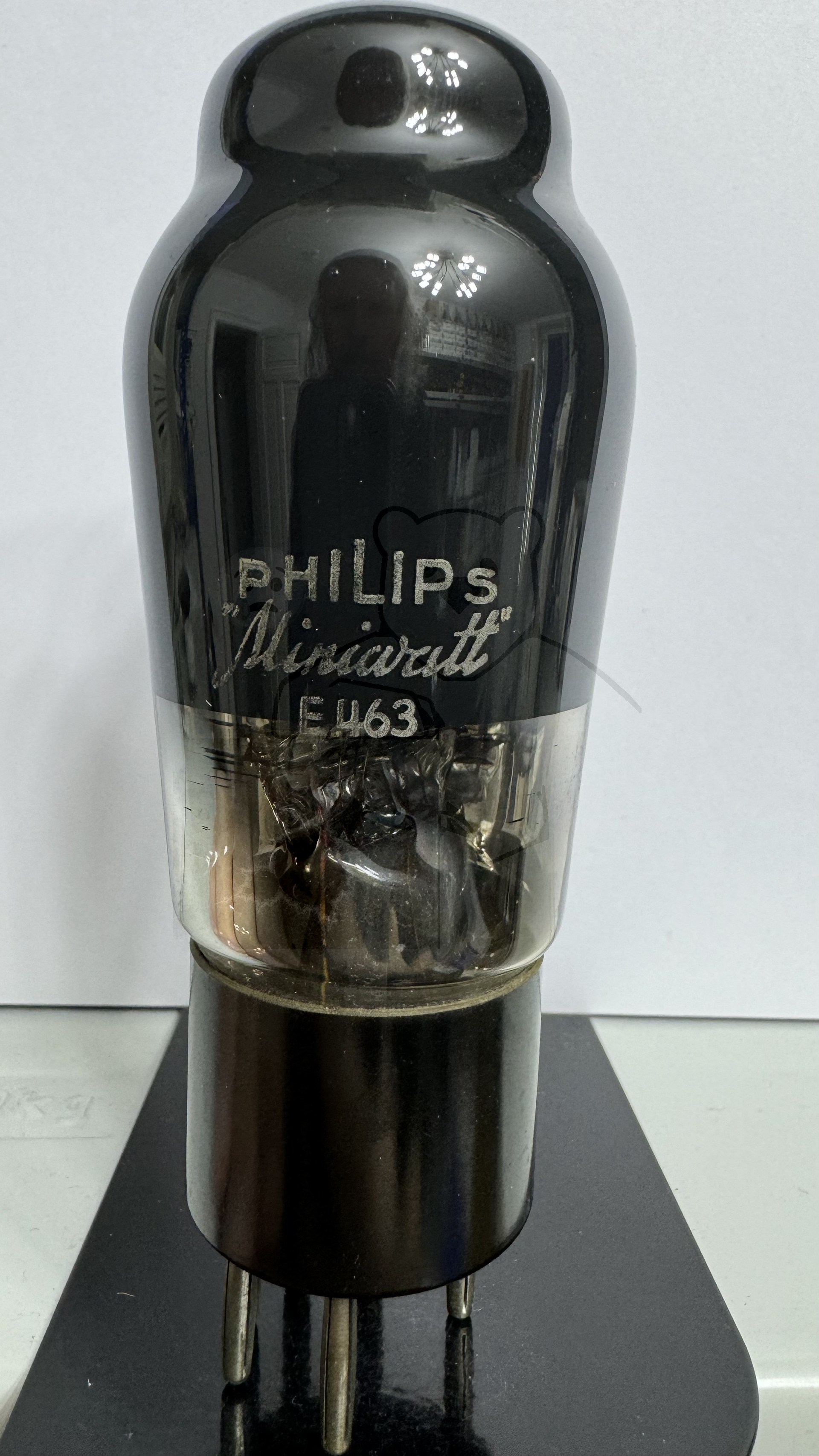

Röhre E463 #8421 Bild 1

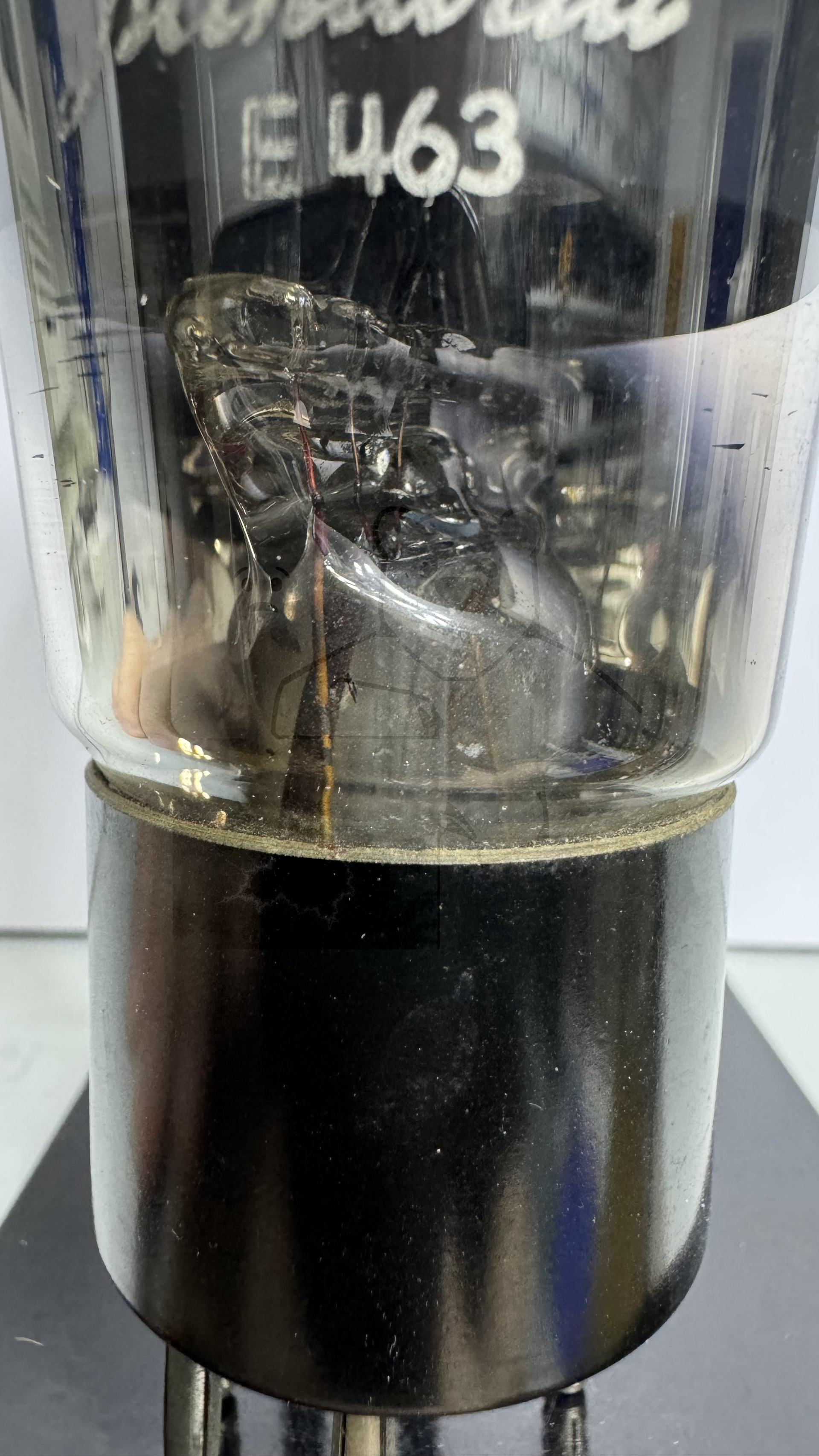

Röhre E463 #8421 Bild 2

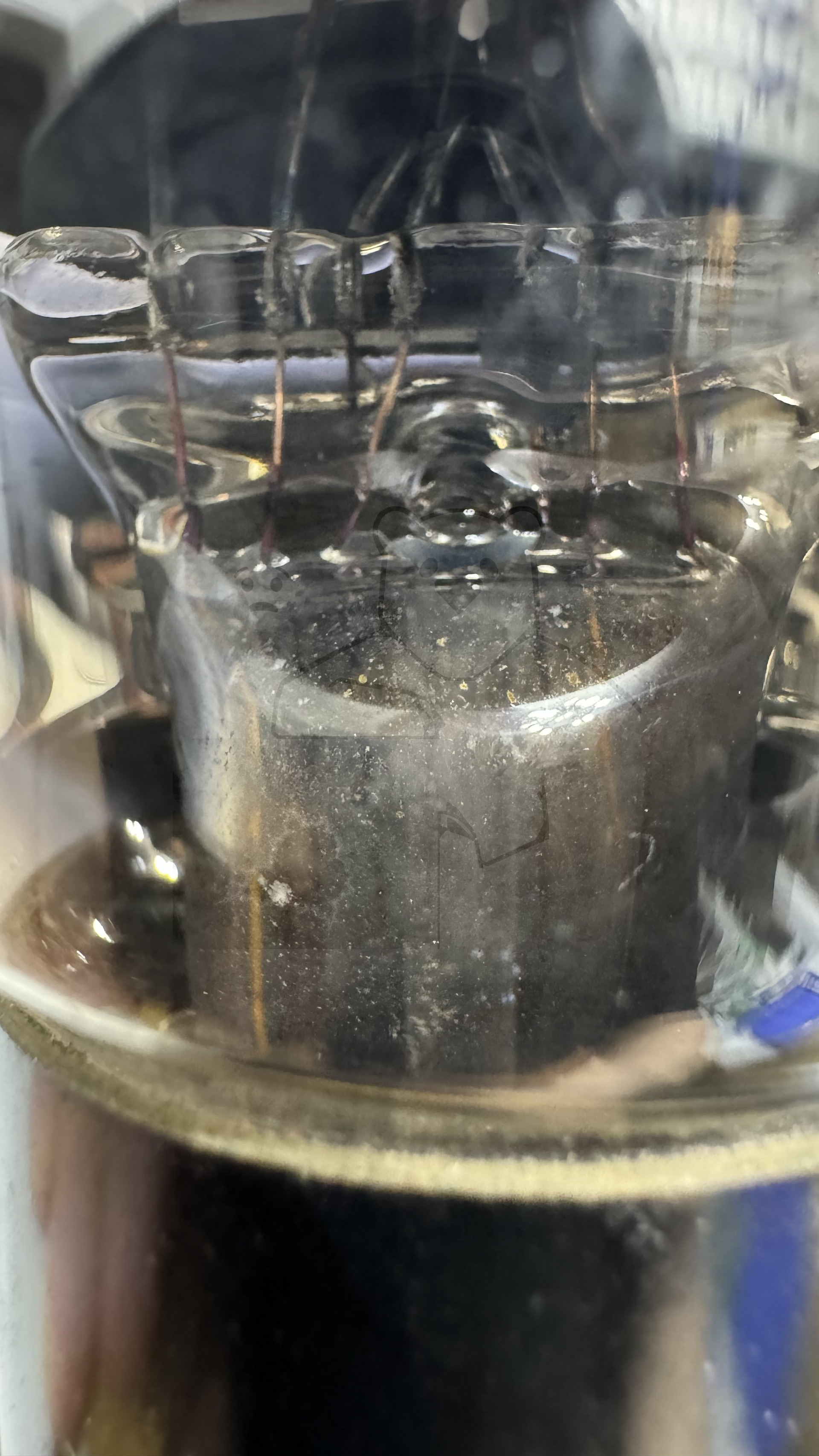

Röhre E463 #8421 Bild 3

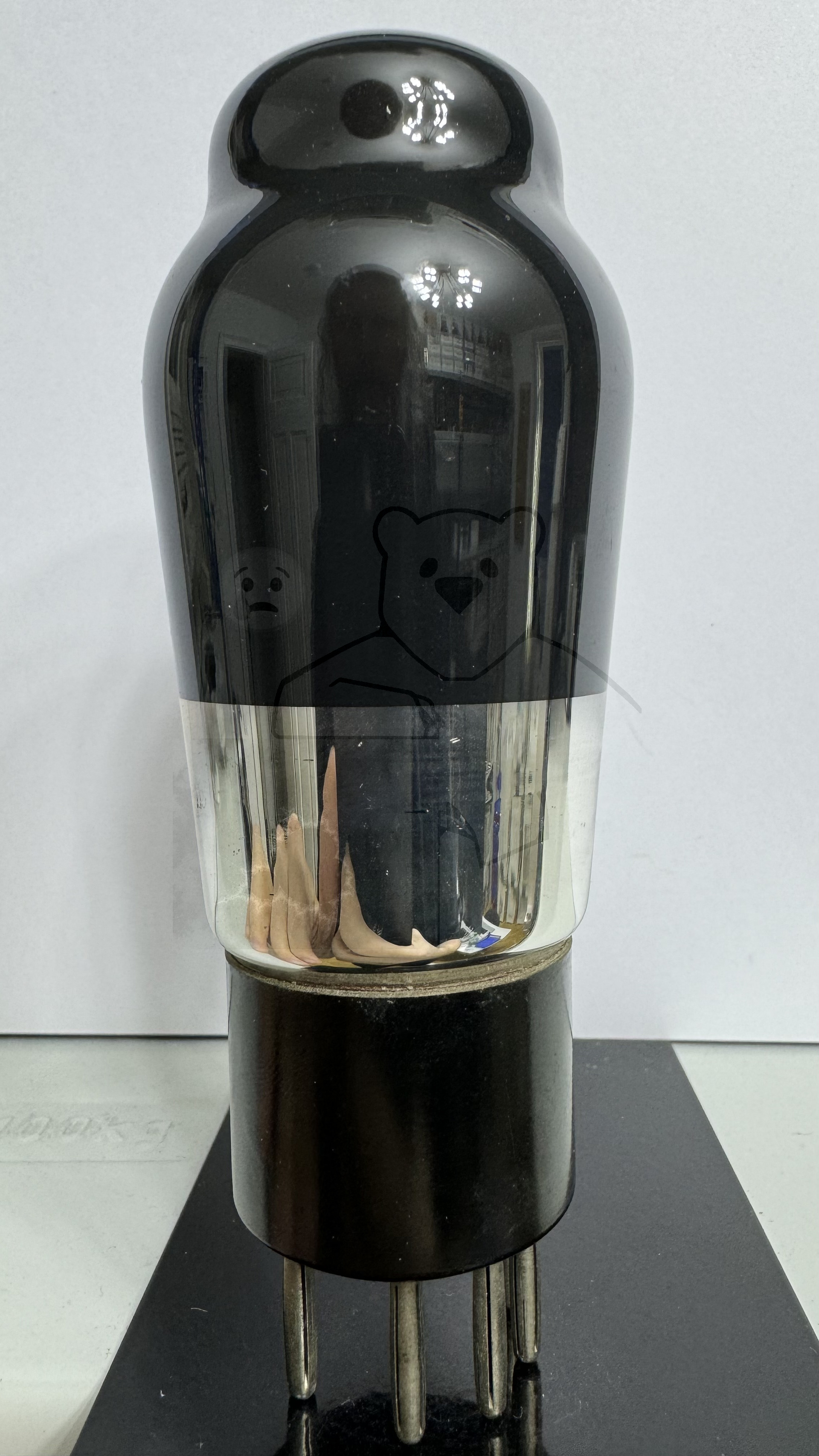

Röhre E463 #8421 Bild 4

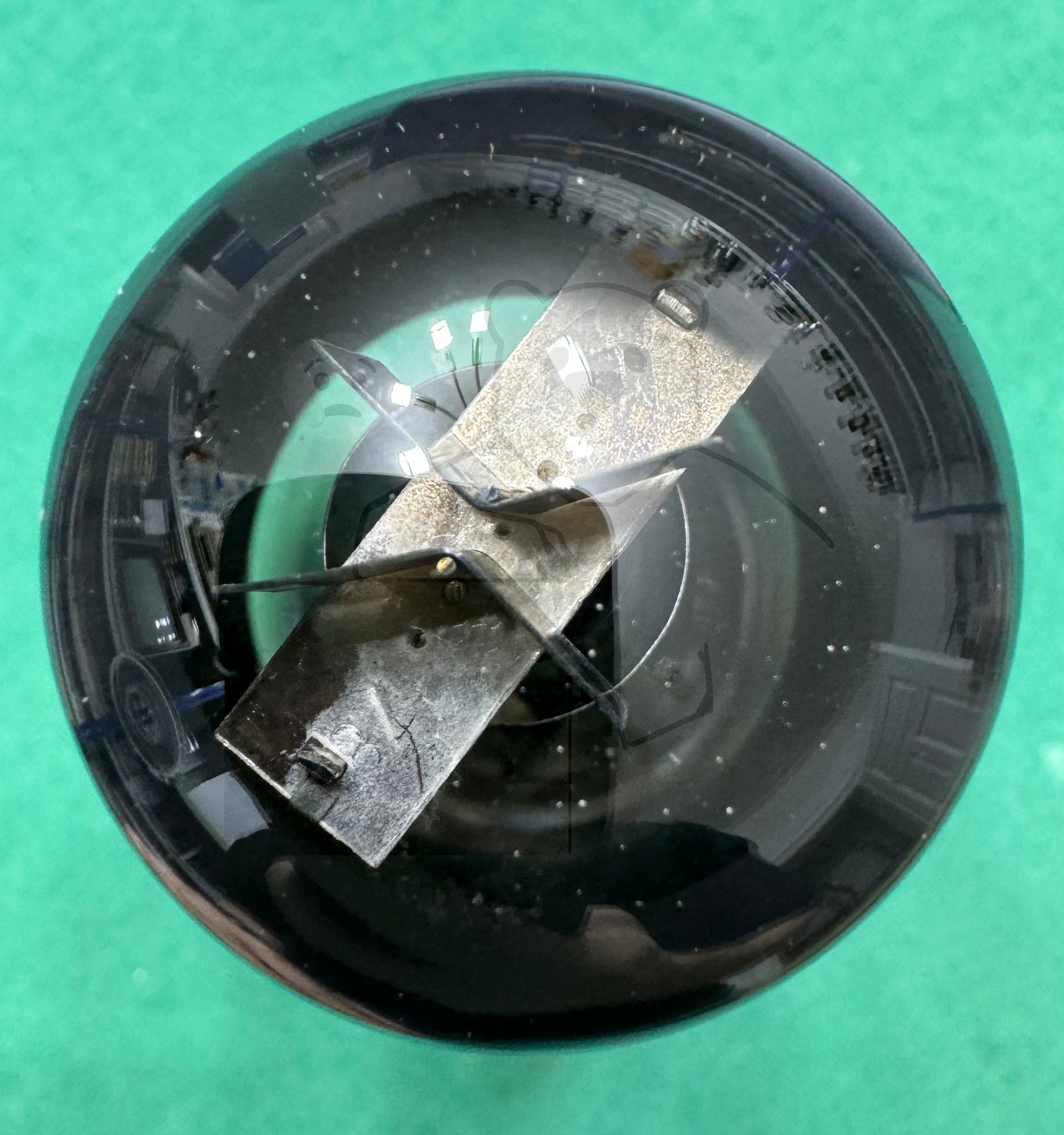

Röhre E463 #8421 Bild 5

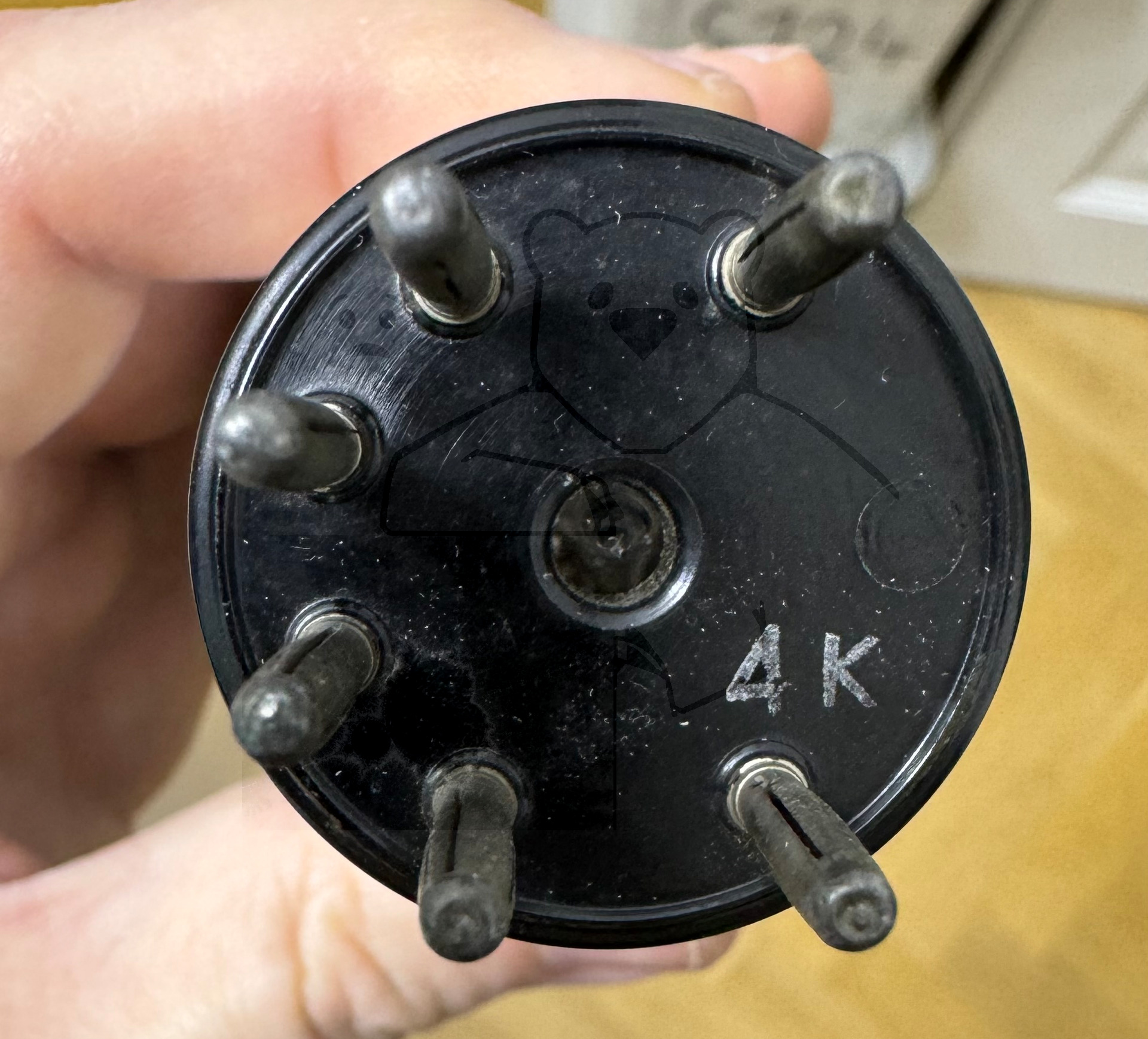

Röhre E463 #8421 Bild 6
