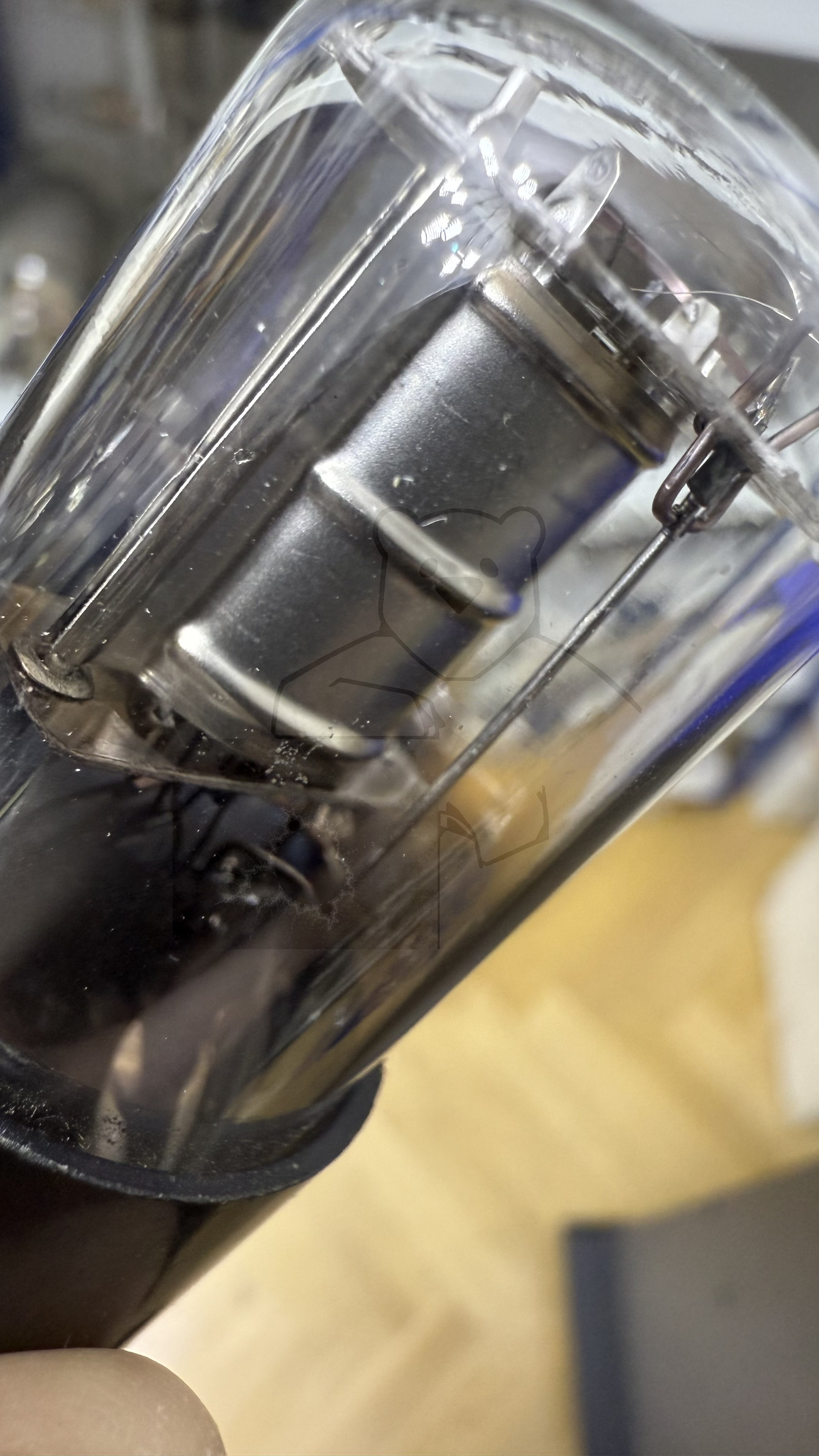

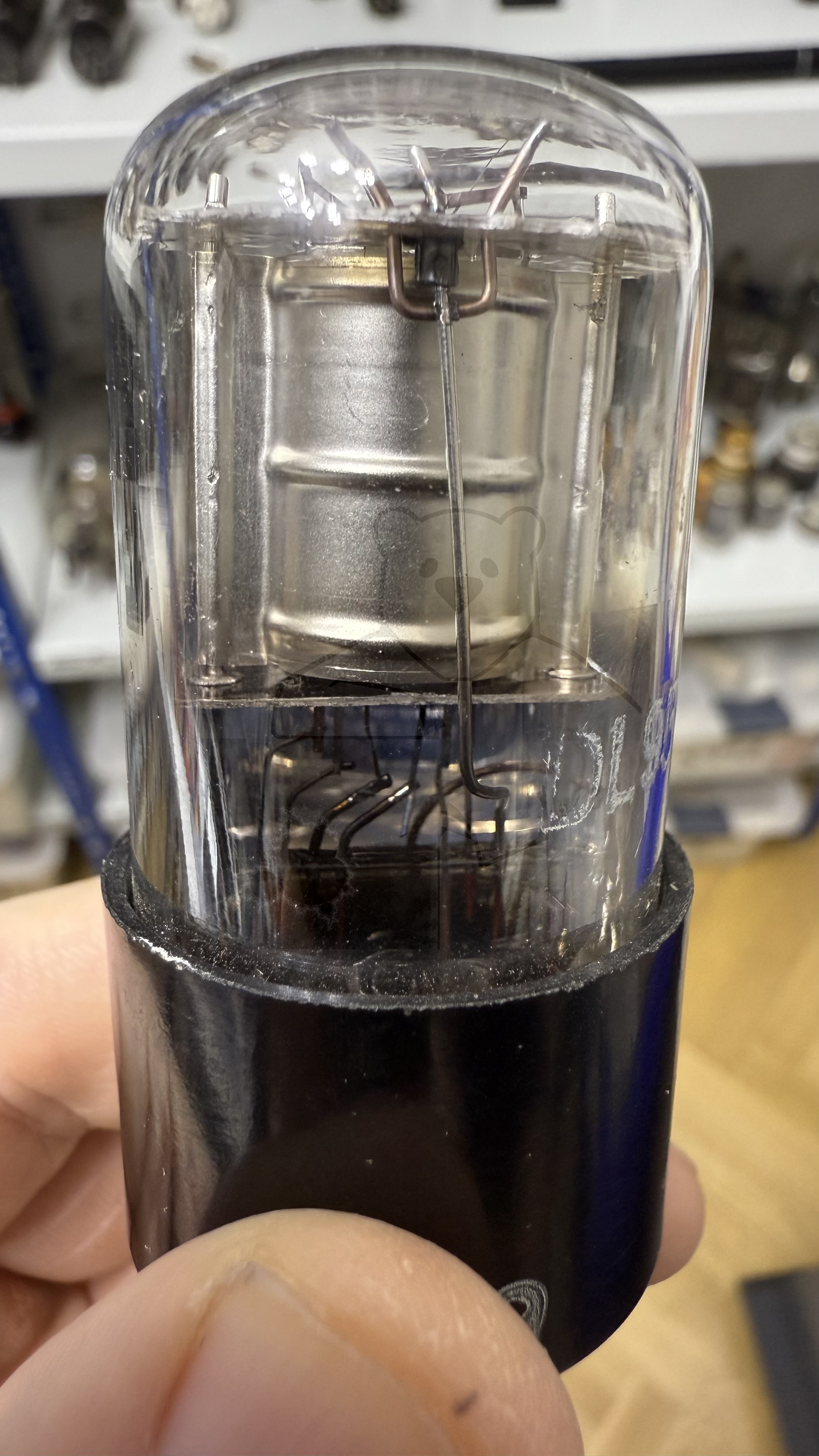

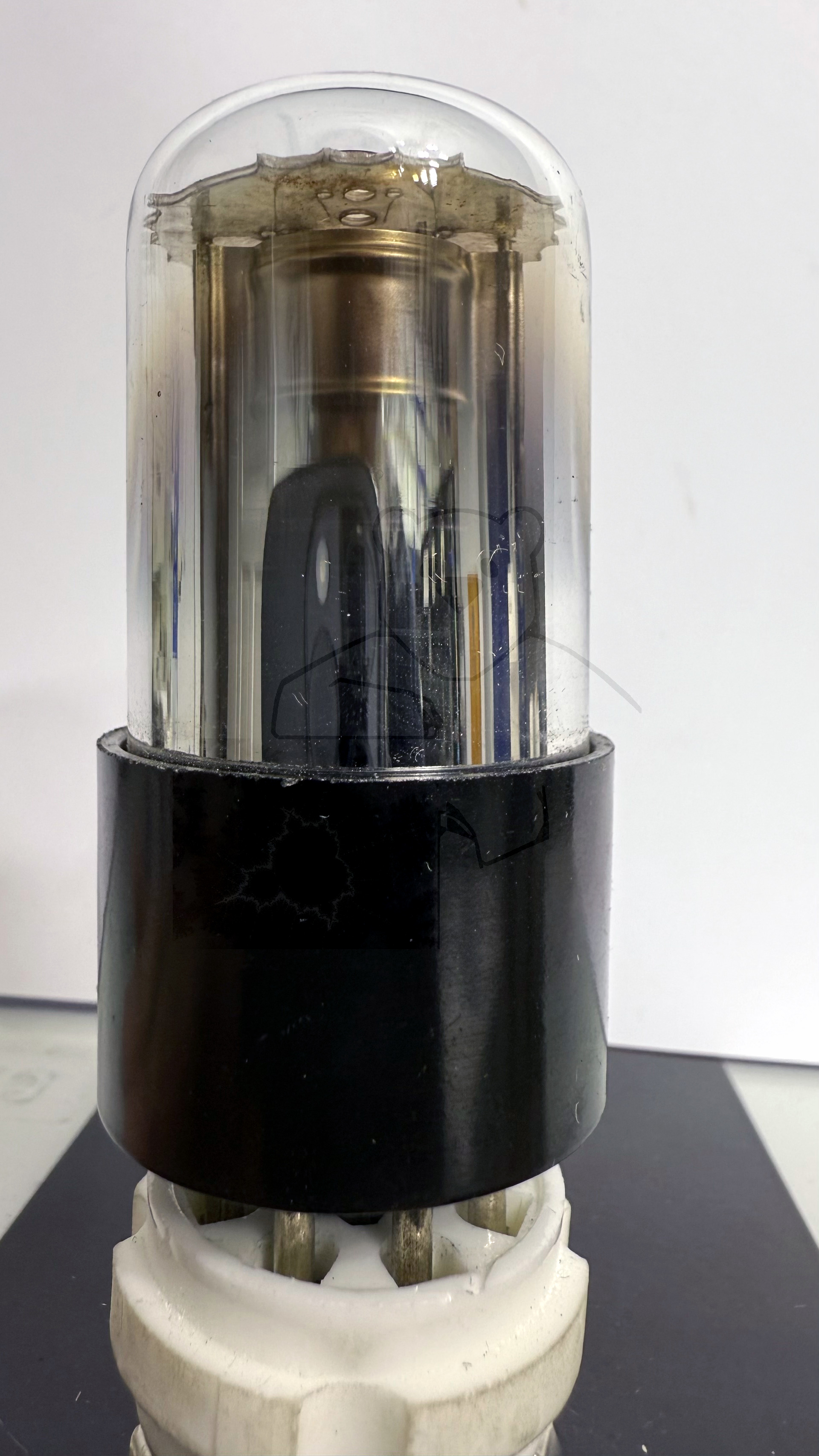

Daten und Bilder der Röhre: DL95 (Oktal)

🔎 Beschreibung der Röhre: DL95 (Oktal) Inventarnummer: 08406

Name	→ DL95 (Oktal)
Vergleichsname	DL33
Hersteller	→ RVC
Heizspannung (Volt)	1,4 oder 2,8
Heizstrom (Ampère)	0,1 oder 0,05
Art der Heizung	Direkt

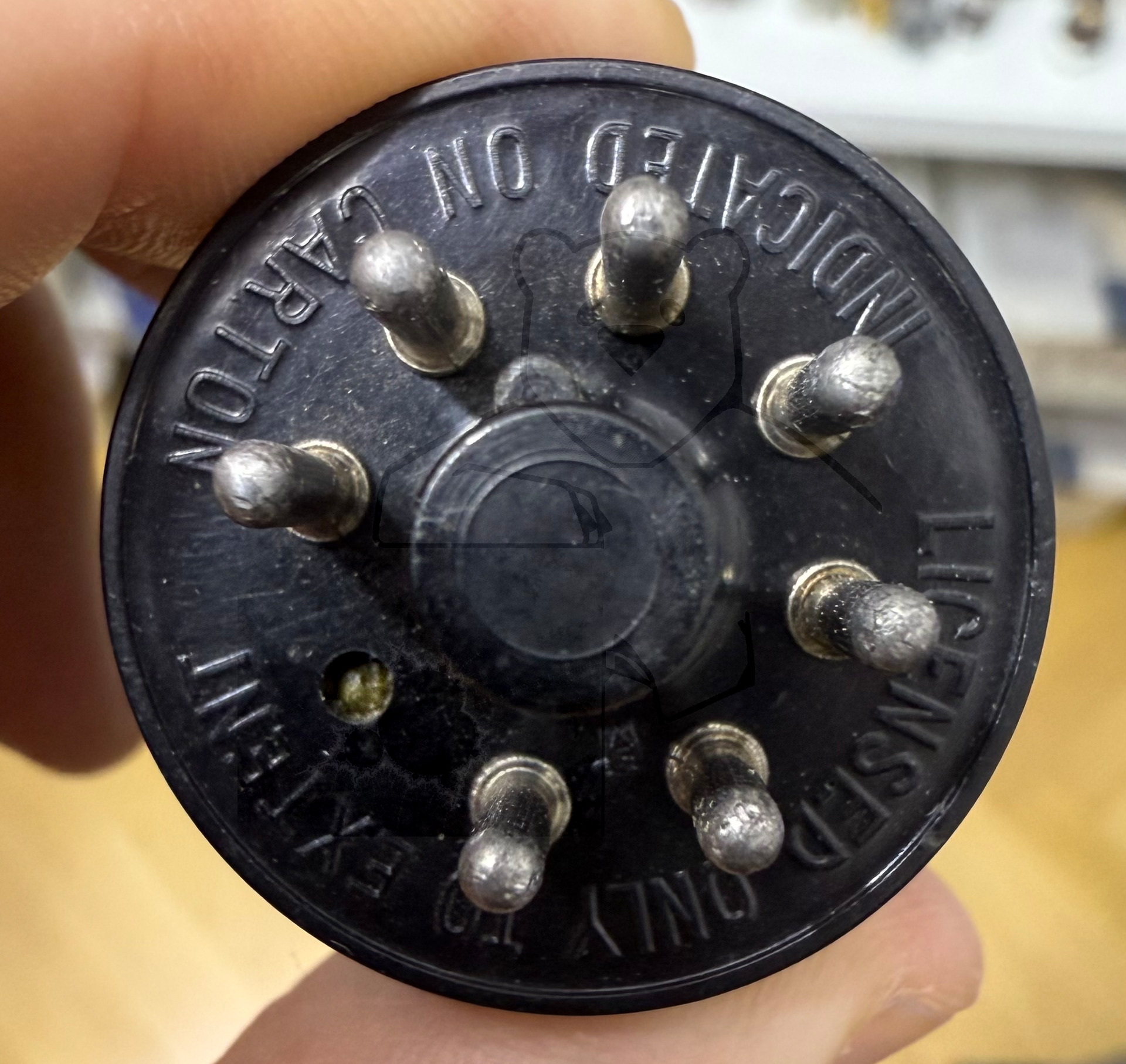

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp	Die Röhre entspricht einer DL33
Informationen	Die Röhre entspricht einer DL33
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

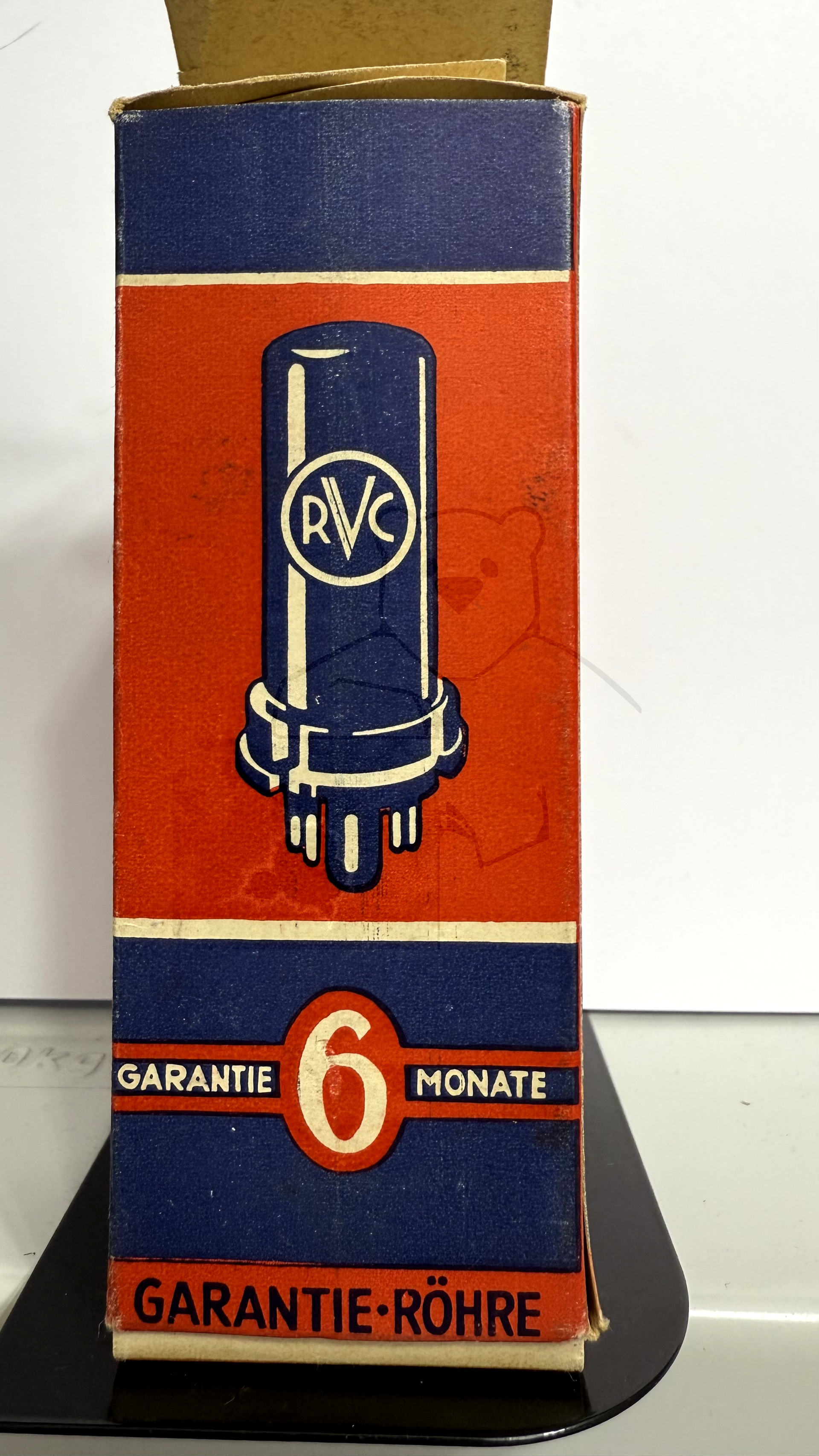

Verpackung	Original Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S136a

🔎 Beschreibung der Systeme für die Röhre: DL95 (Oktal)

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7 Mittelanzapfung 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

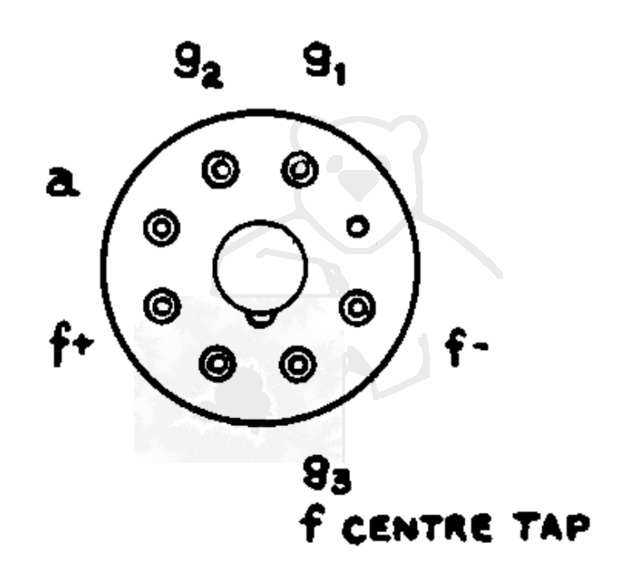

🔎 Sockelschaltung der DL95 (Oktal)

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: DL95 (Oktal)
Datenblatt DL33 DL35 Mullard [www.tubedata.info].pdf (35 kB)
Datenblatt DL33 Mullard [www.tubedata.info].pdf (133 kB)
Pruefkarte DL33 - Neuberger RPM370 Roehrenmessgeraet.pdf (258 kB)
Pruefkarte DL33 N16 3Q5 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
