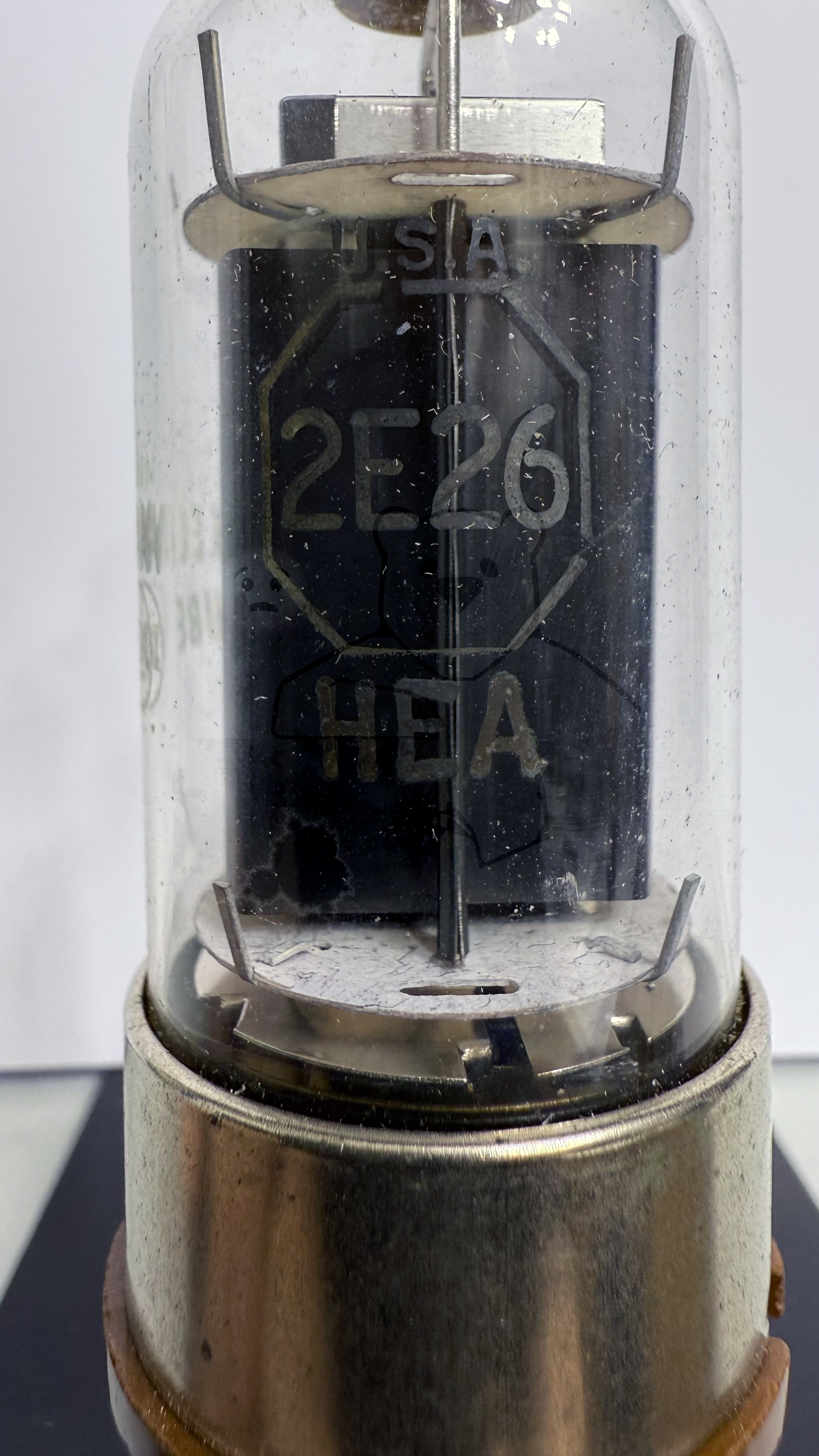

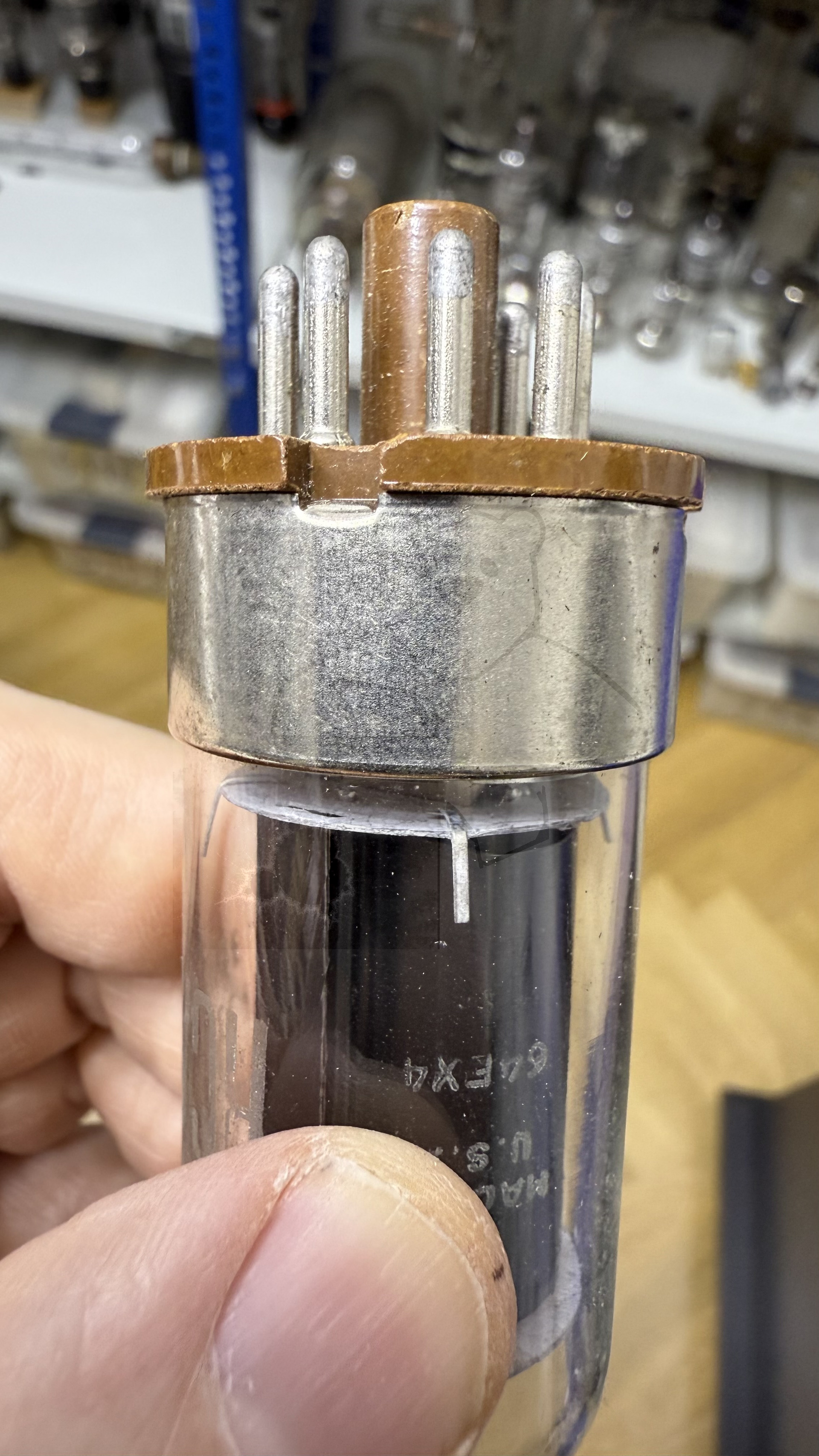

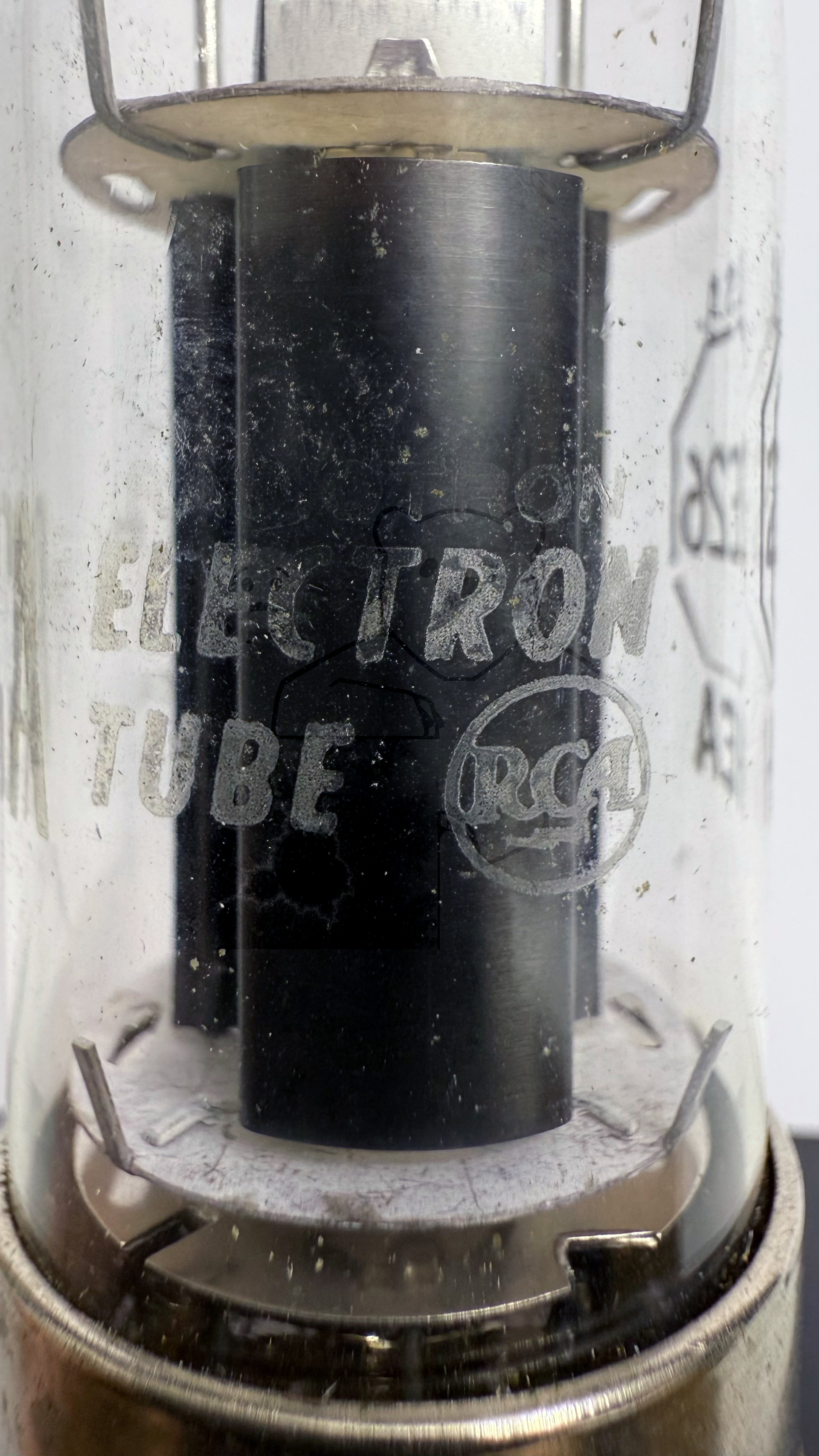

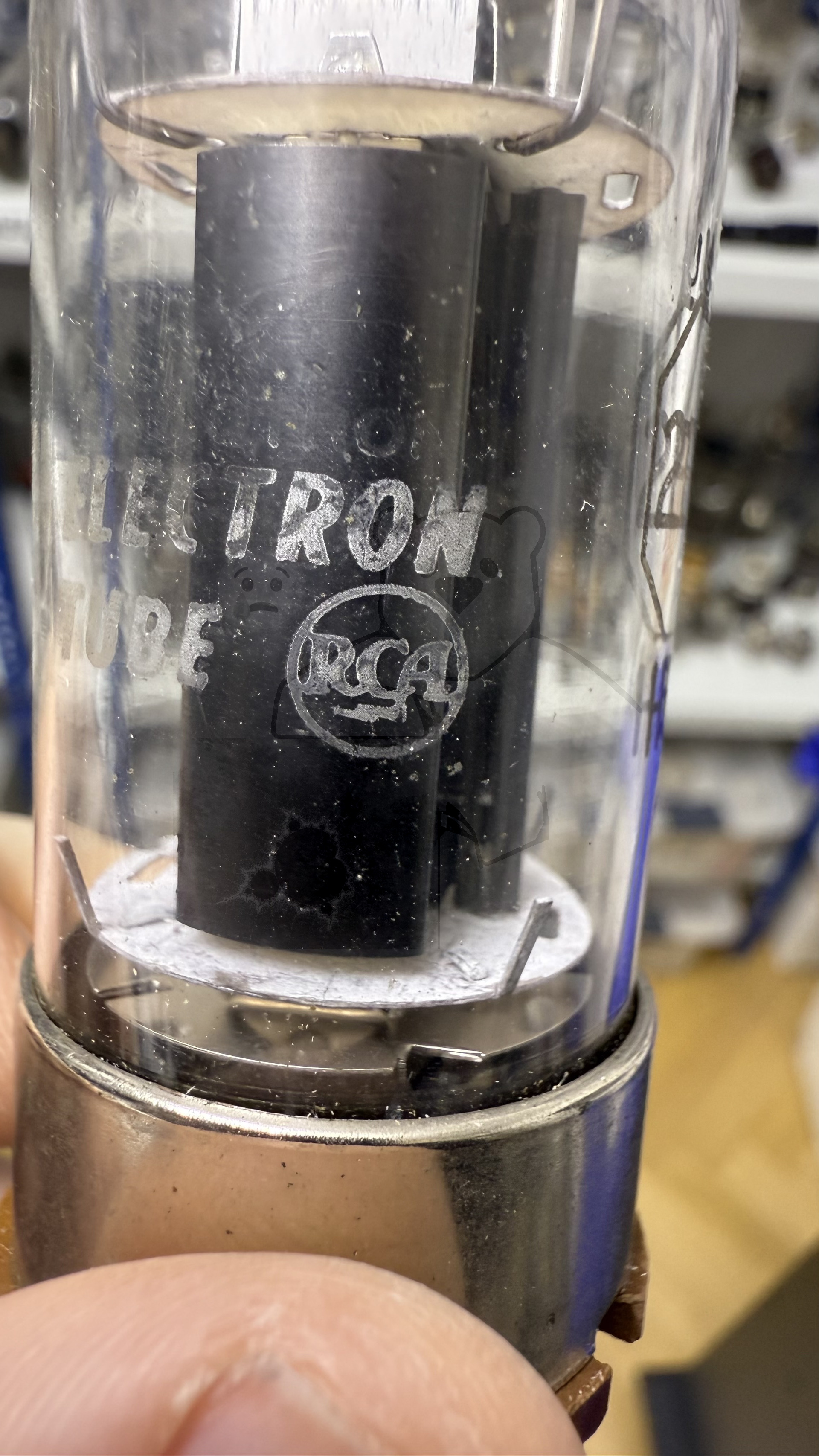

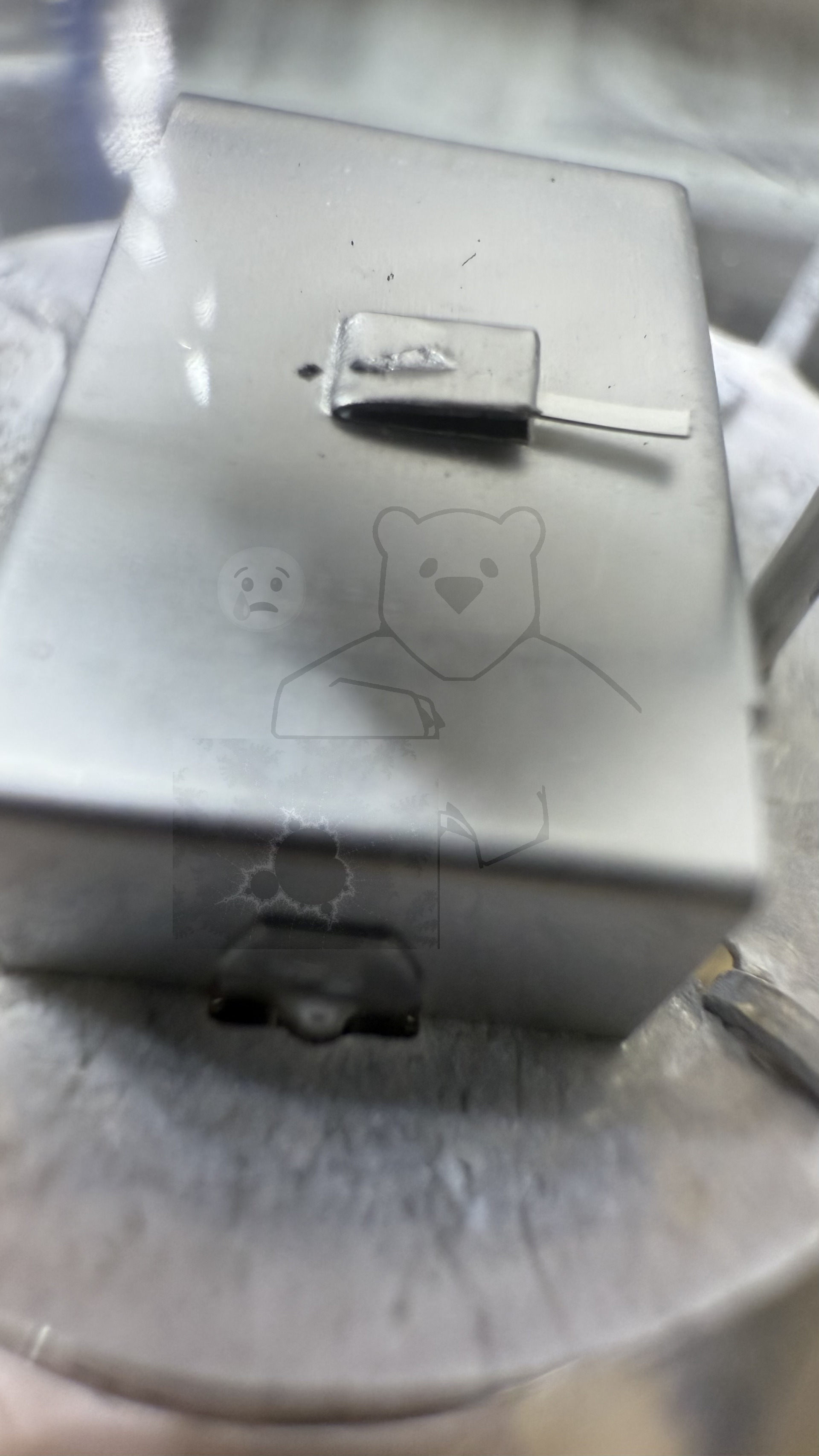

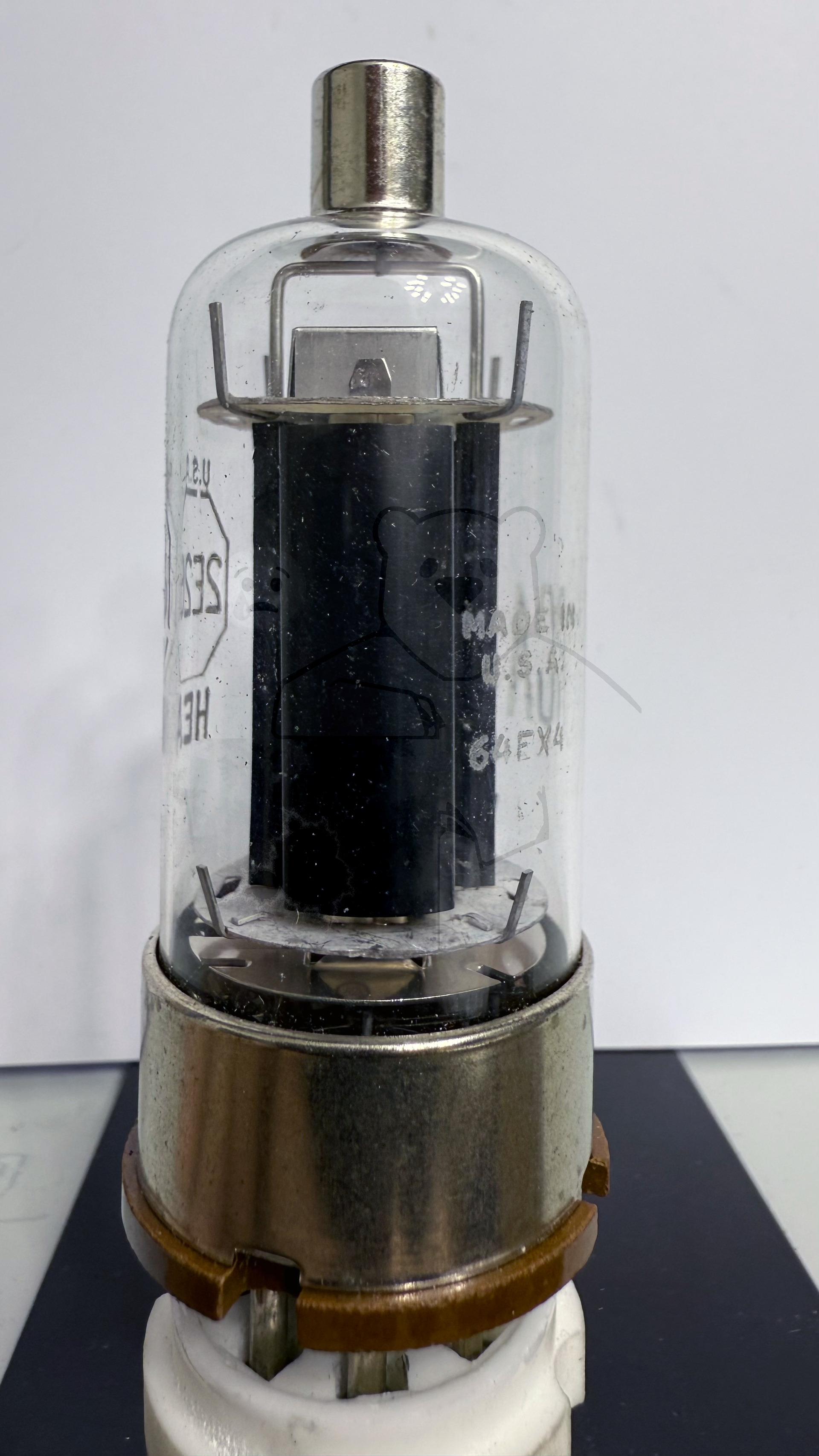

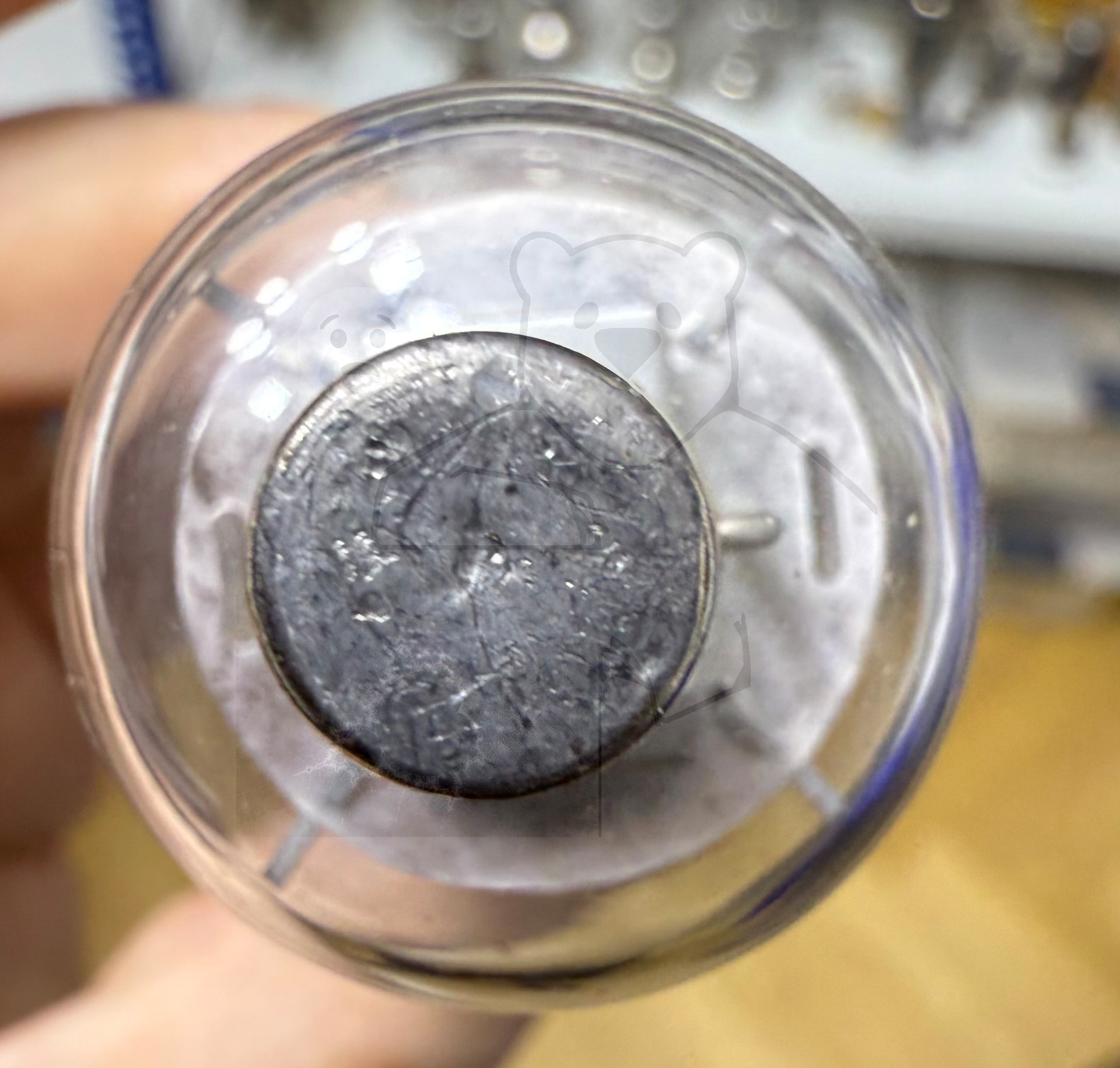

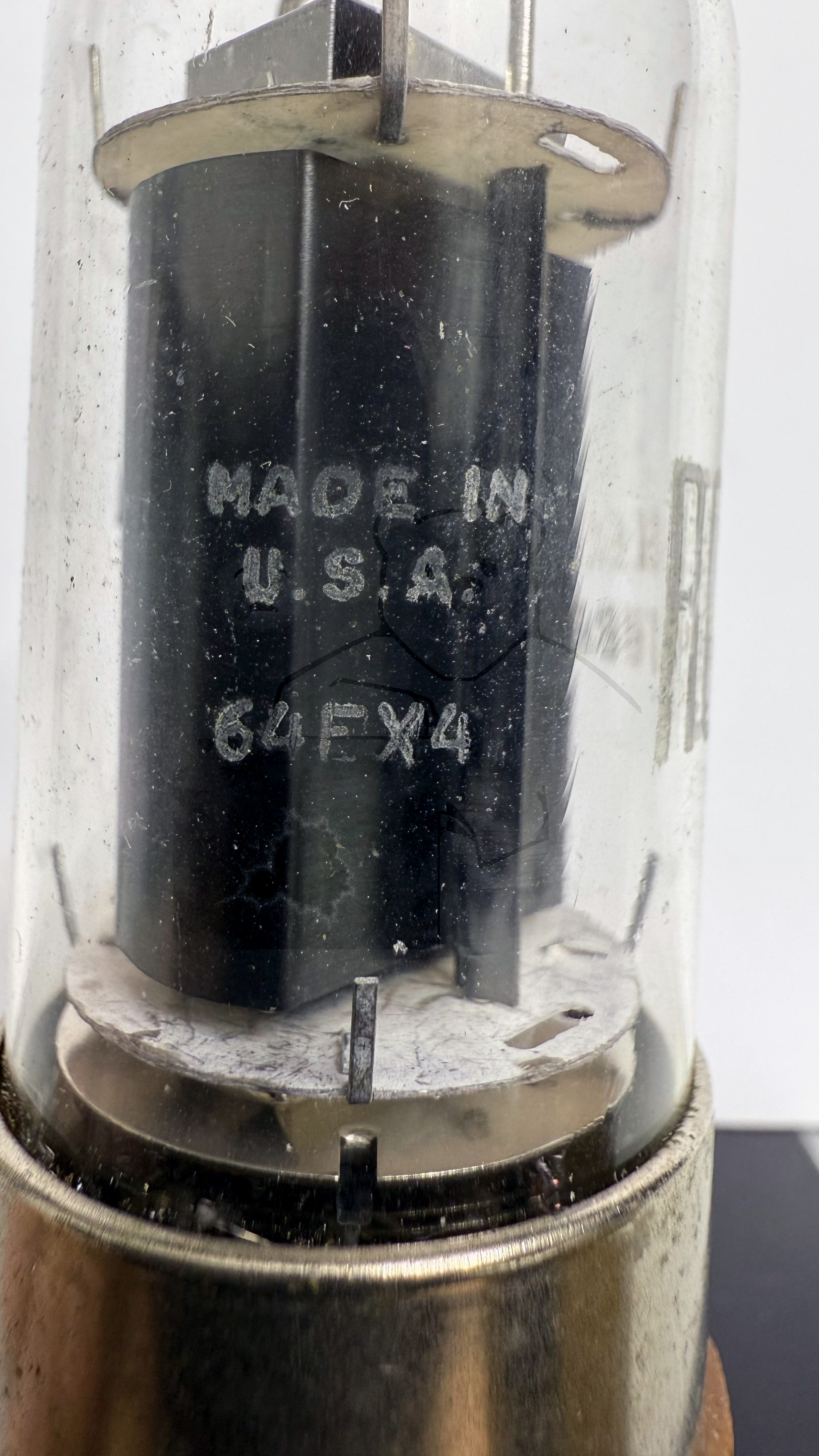

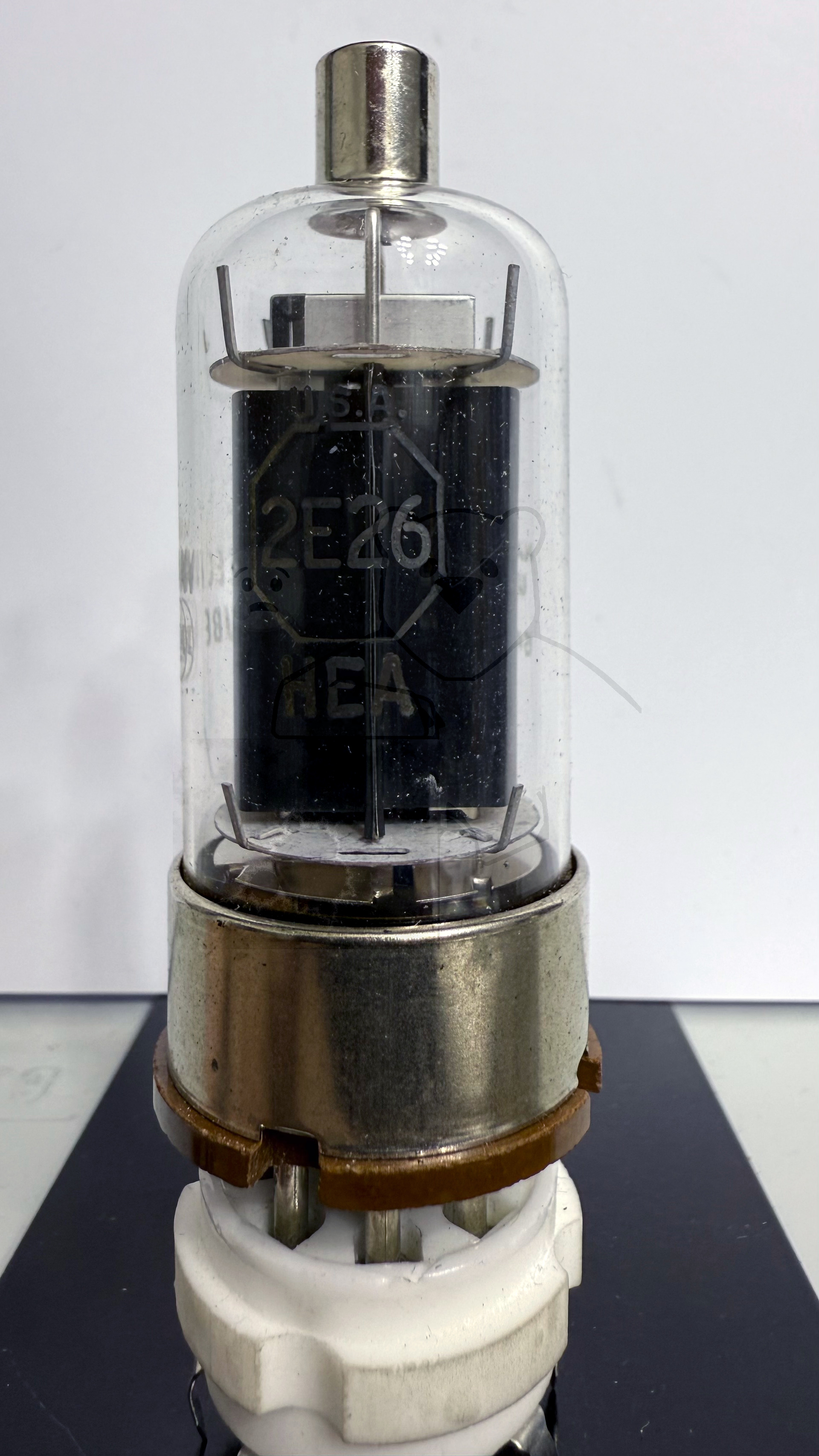

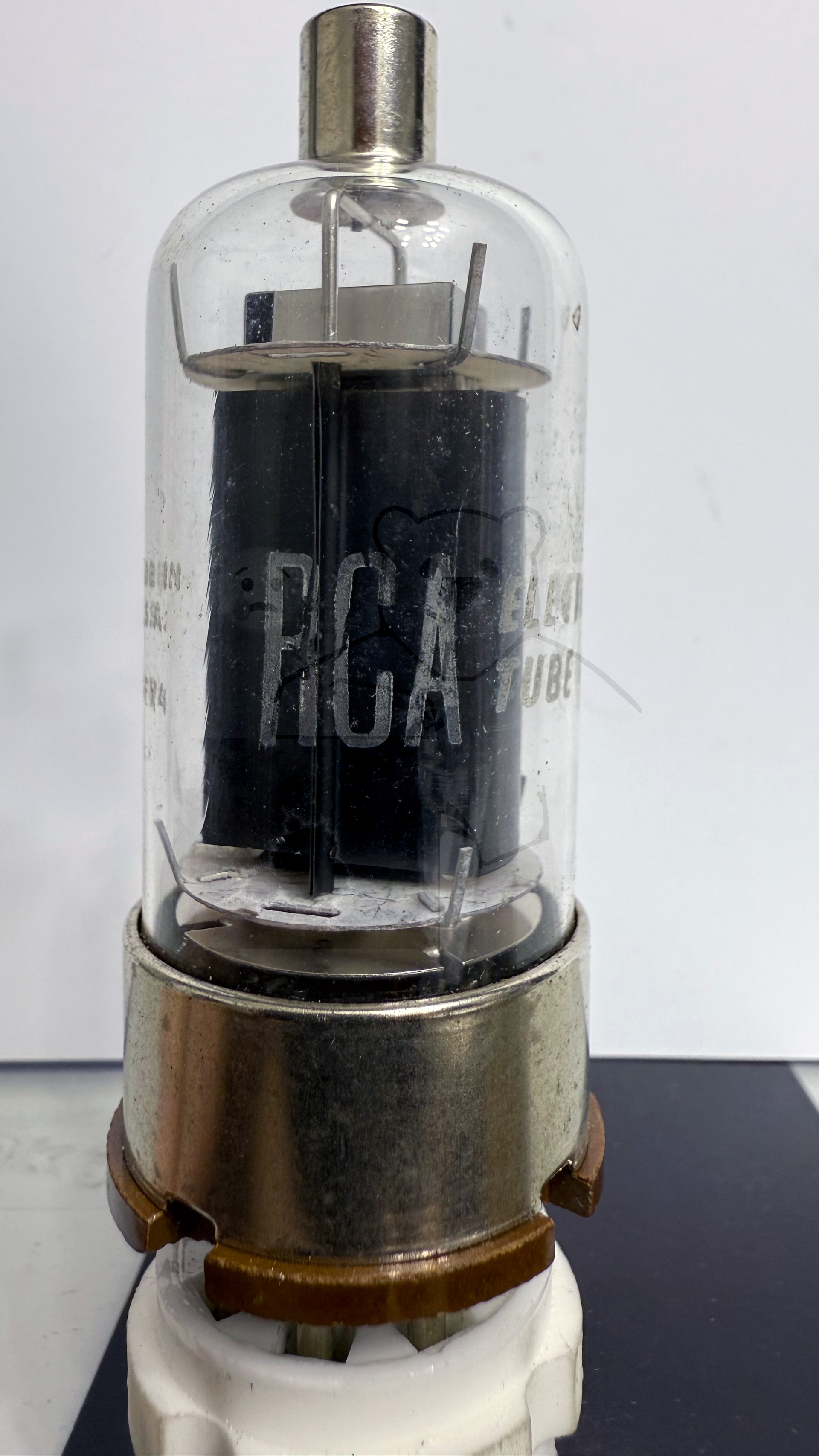

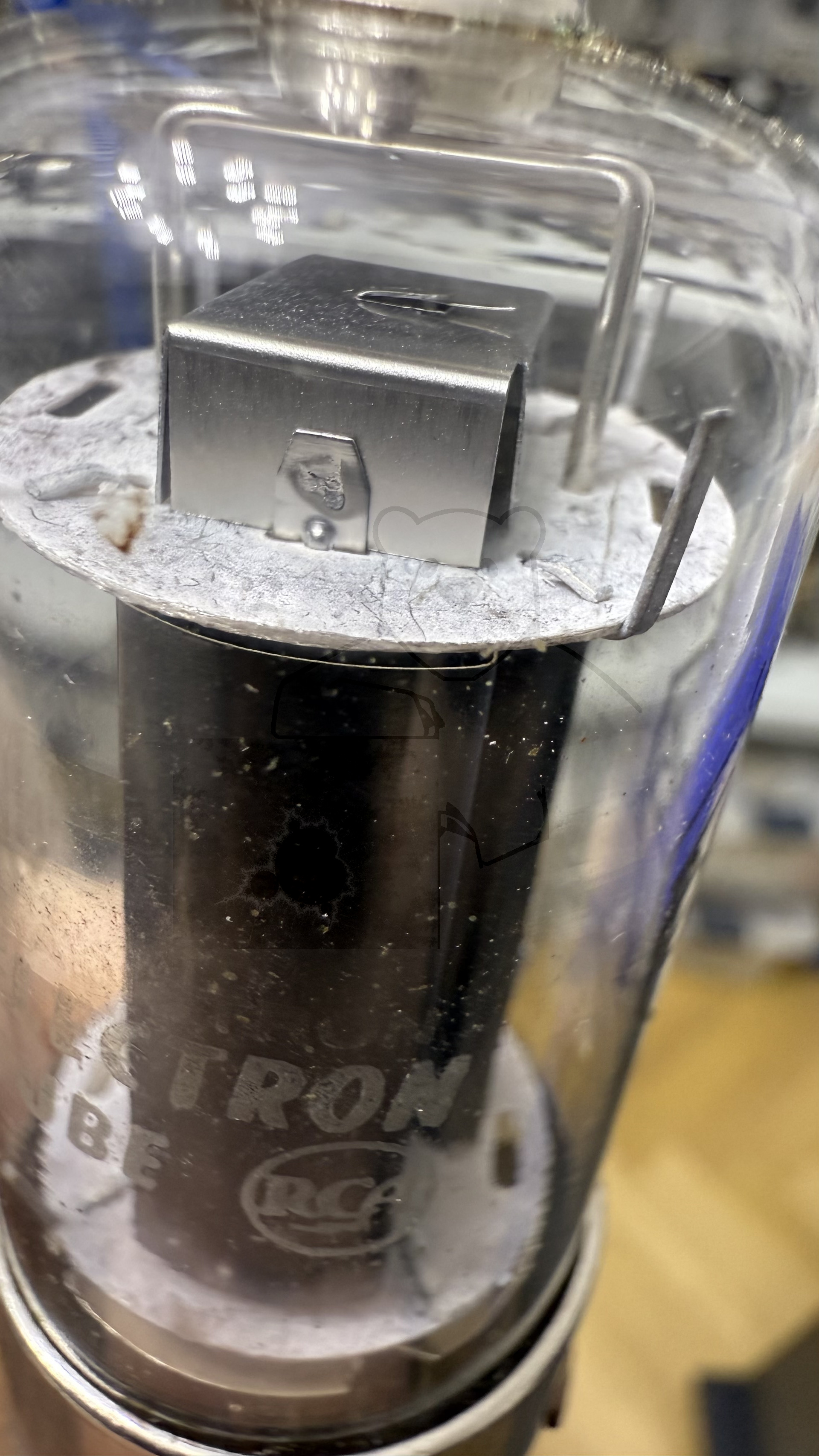

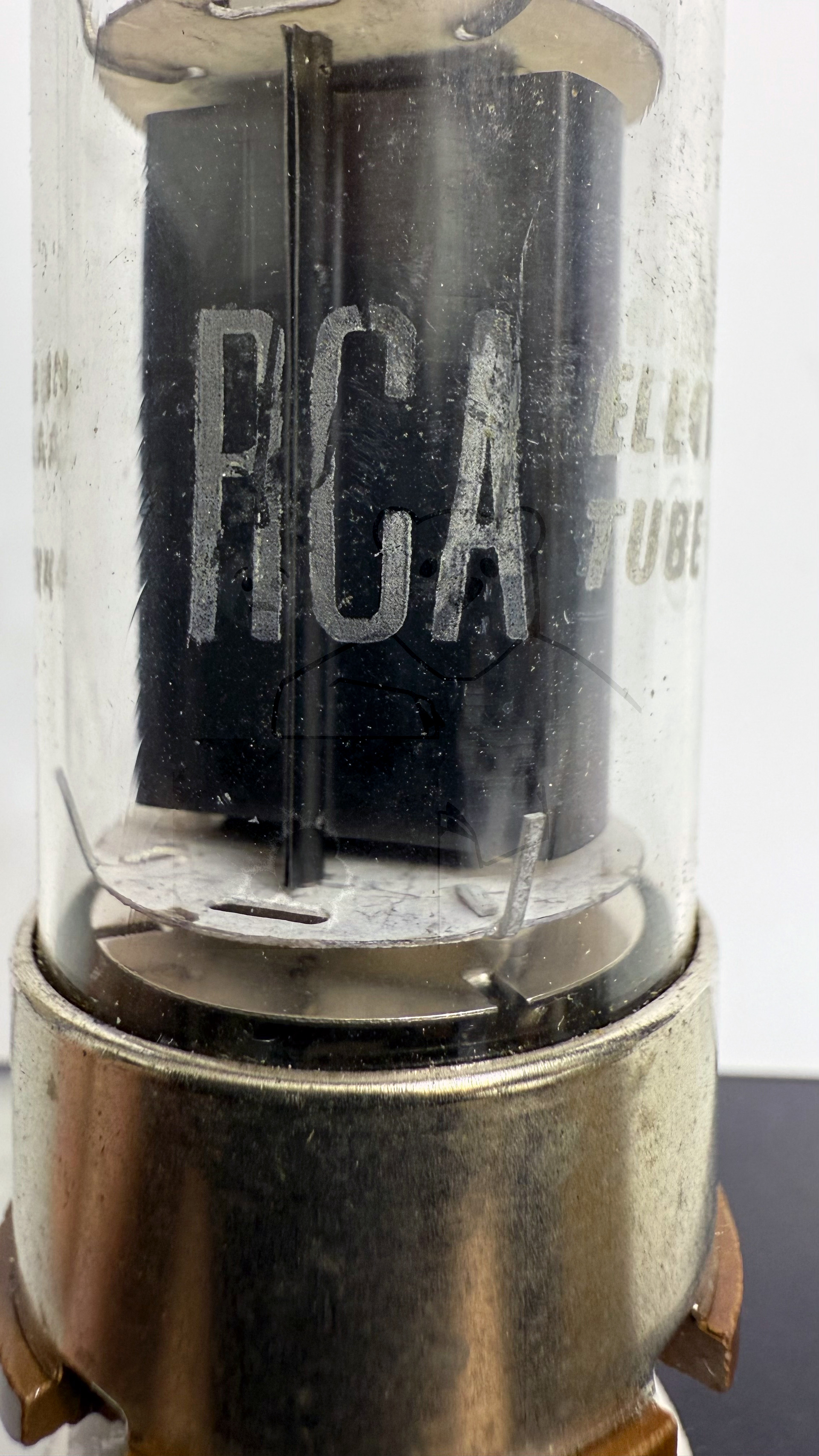

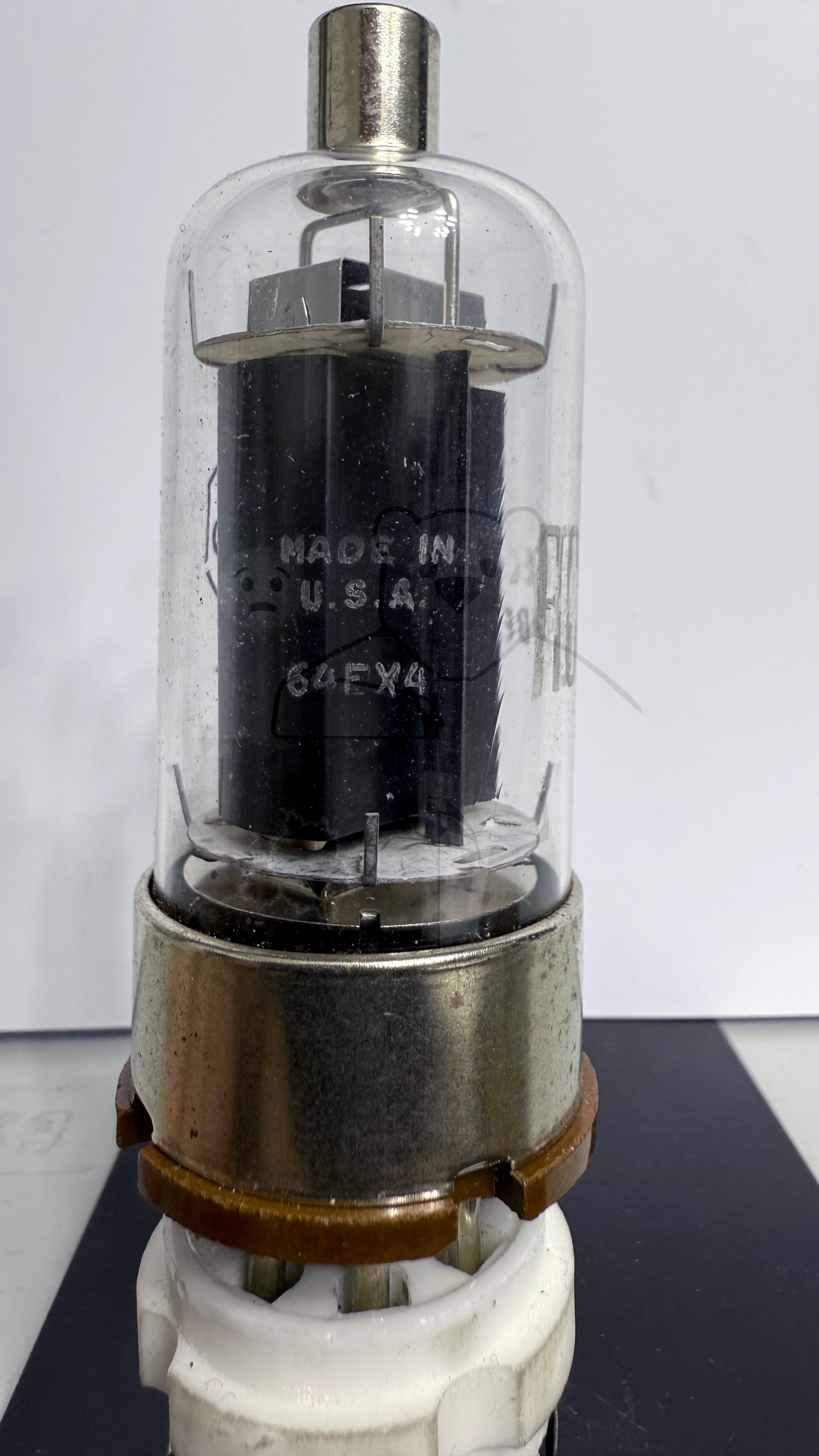

Daten und Bilder der Röhre: 2E26

🔎 Beschreibung der Röhre: 2E26 Inventarnummer: 08309

Name	→ 2E26
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt

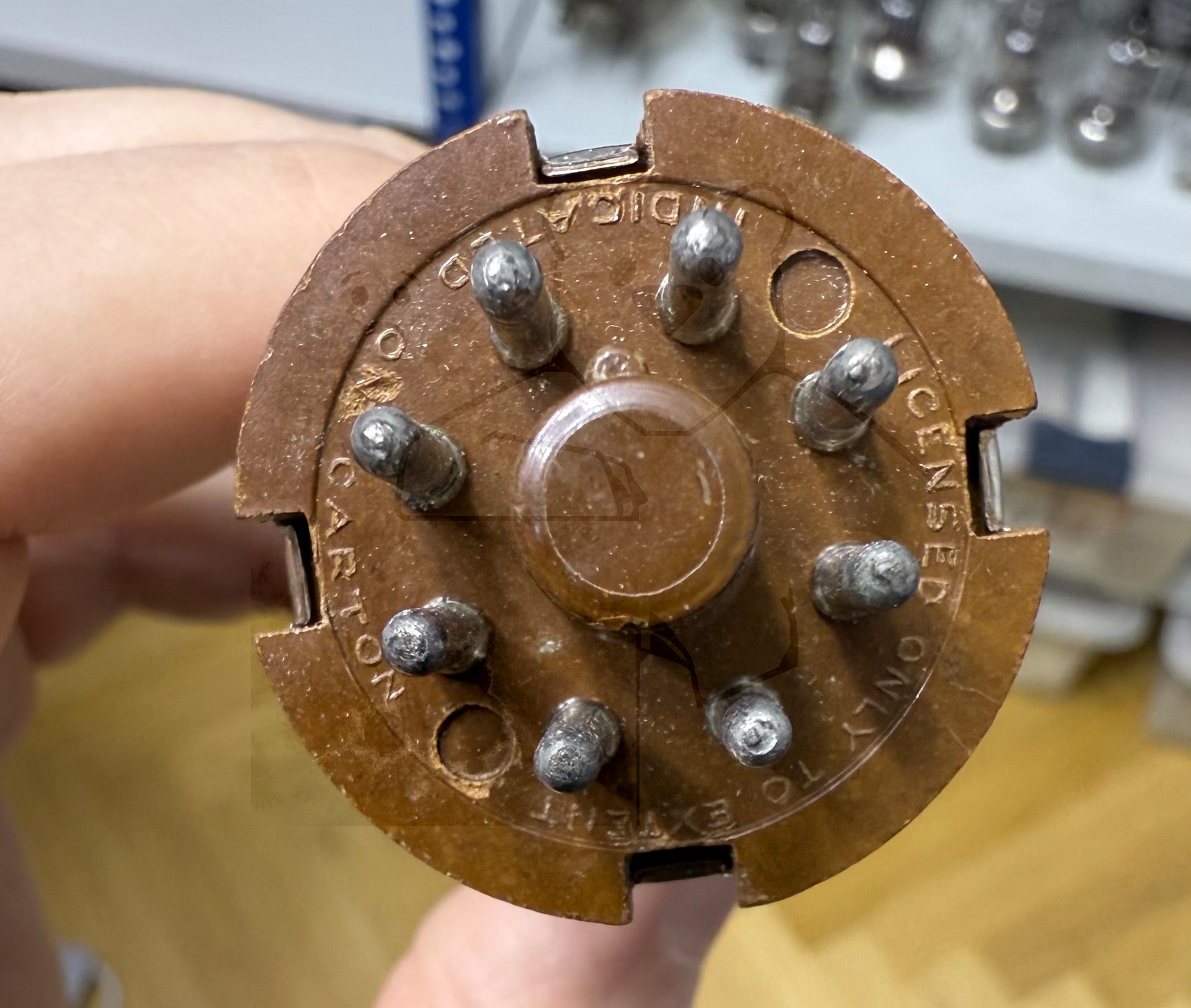

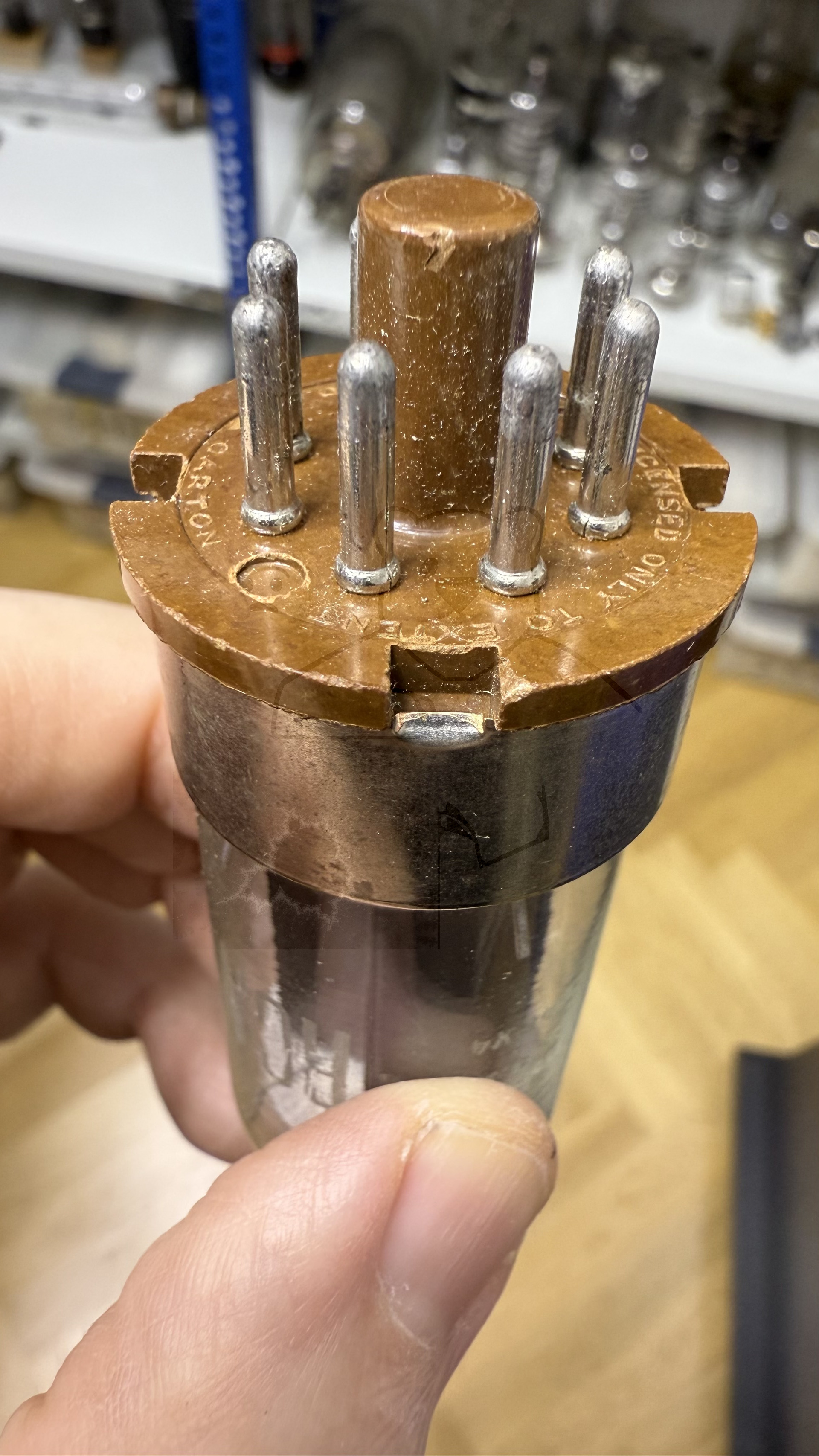

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Falscher Hersteller
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S135

🔎 Beschreibung der Systeme für die Röhre: 2E26

	System 1
Kathode	1, 4, 6
Gitter 1	5
Gitter 2	3
Gitter 3	1, 4, 6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2E26

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2E26
Datenblatt 2E26 RCA [www.tubedata.info].pdf (955 kB)
Pruefkarte 2E26 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
