Daten und Bilder der Röhre: EF2

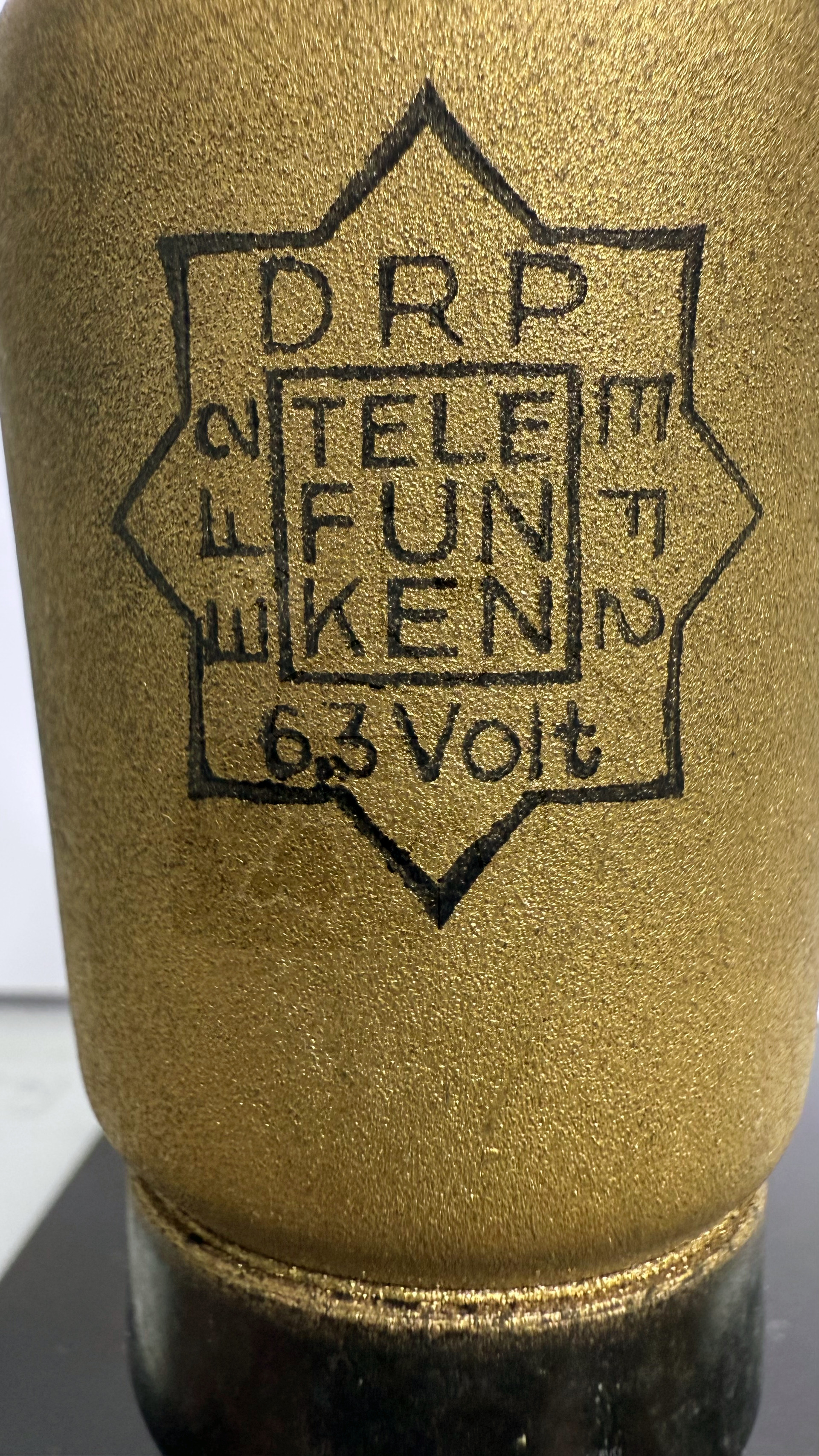

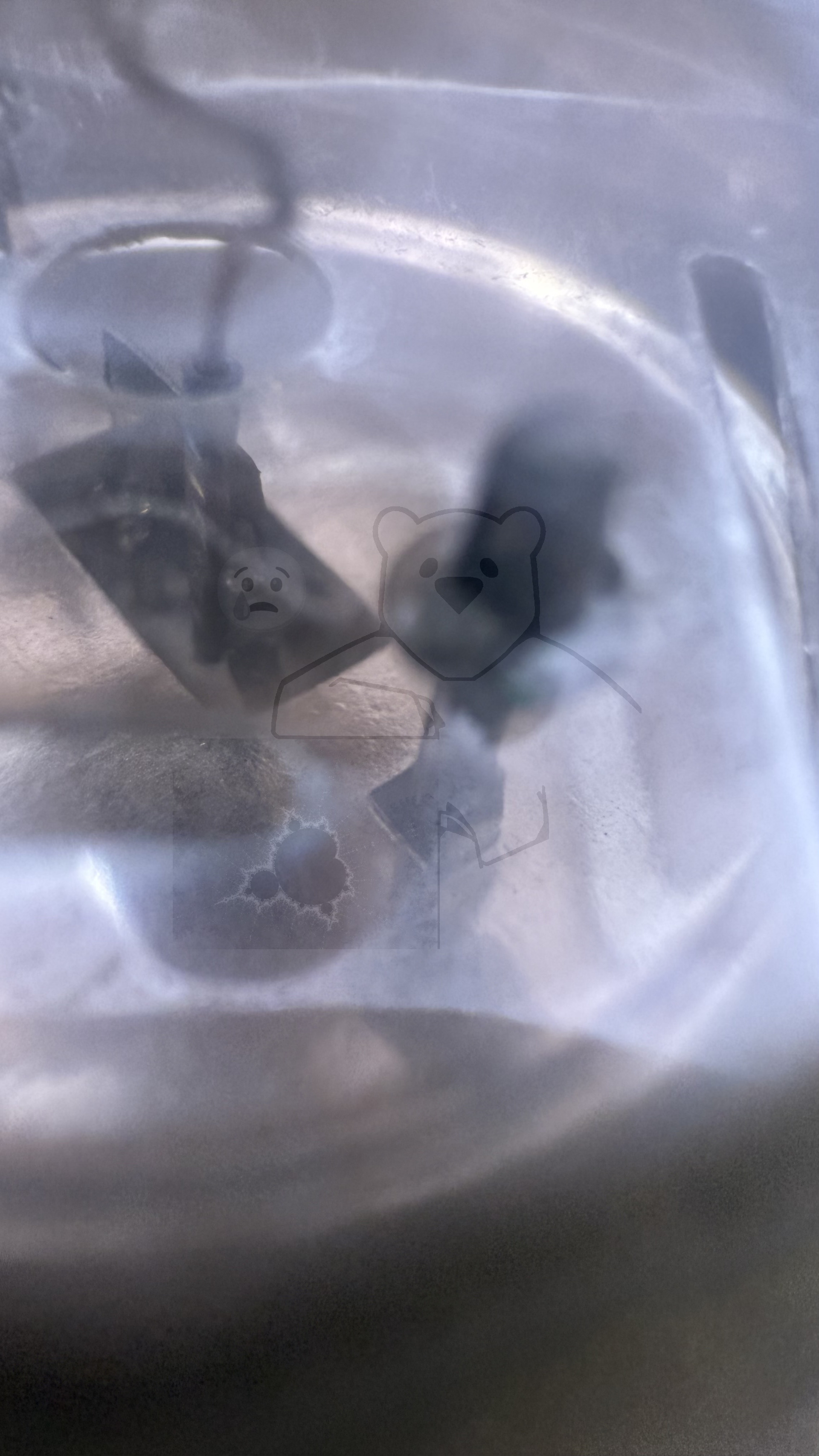

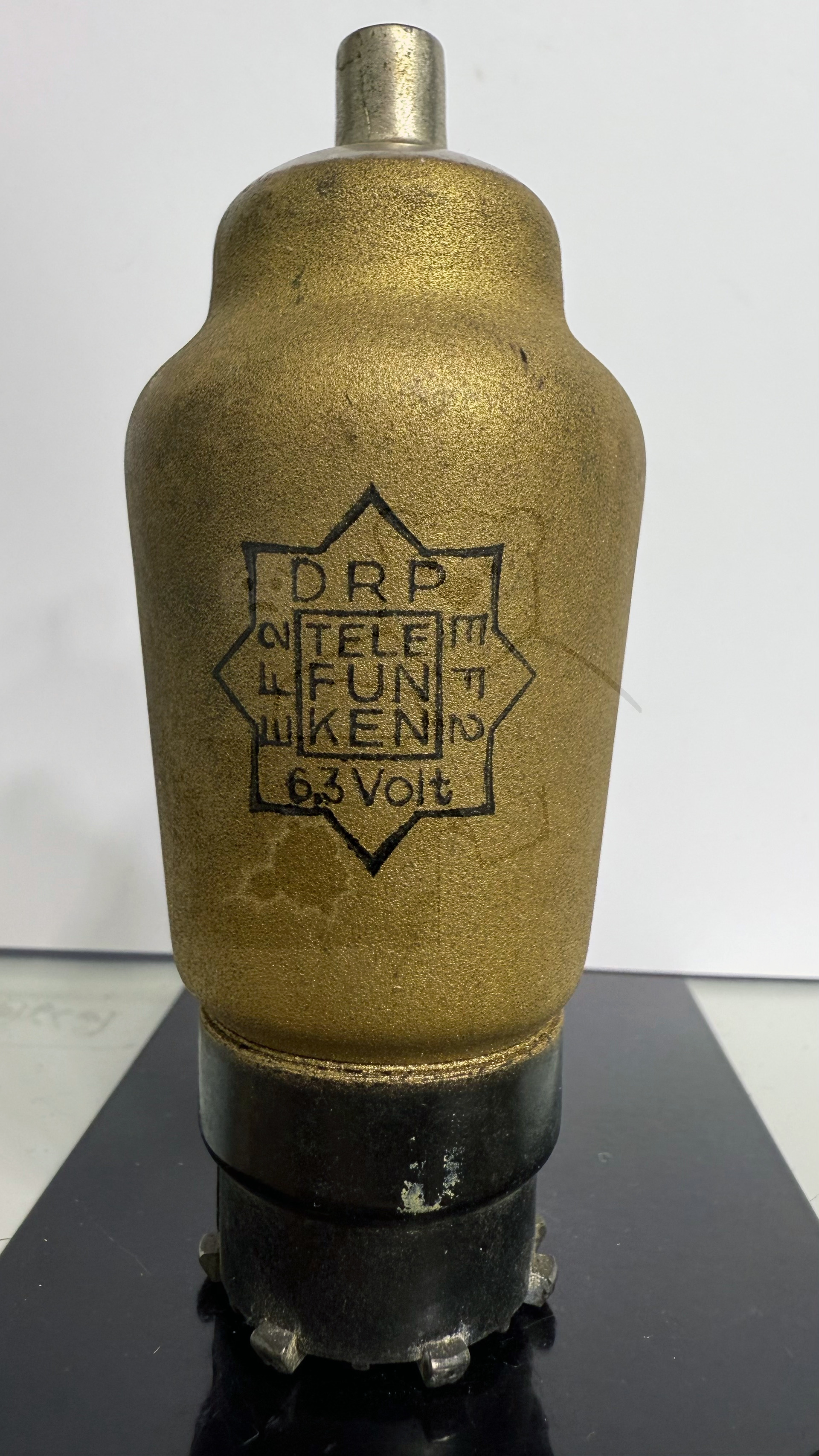

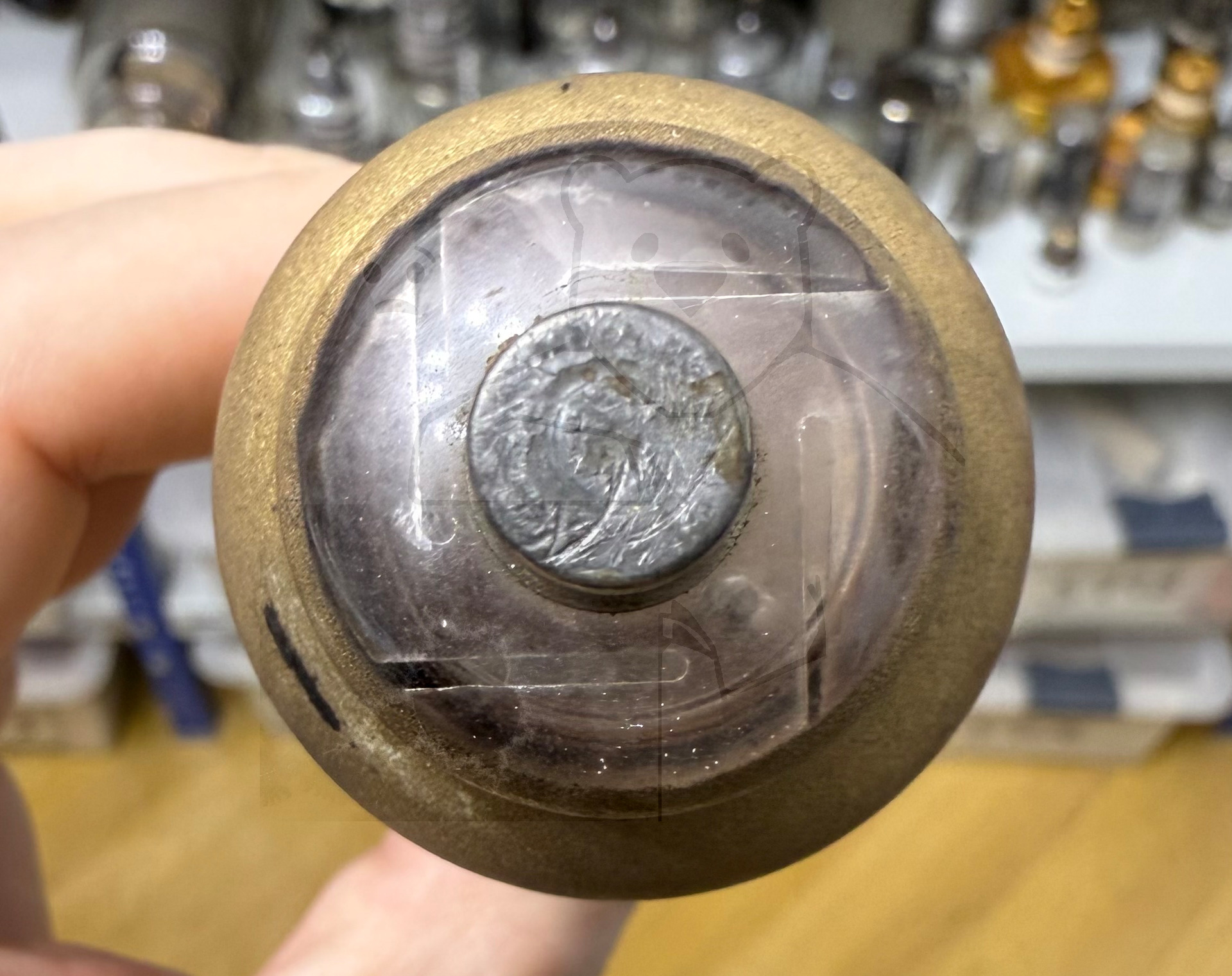

🔎 Beschreibung der Röhre: EF2 Inventarnummer: 08290

Name	→ EF2
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	55
Ätz- Produktionscode	PR
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S135

🔎 Beschreibung der Systeme für die Röhre: EF2

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF2
Datenblatt EF2 Telefunken.pdf (628 kB)
Pruefkarte EF2 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte EF2 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
