🔎 Beschreibung der Röhre: 6BW6 Inventarnummer: 08216
| Name | → 6BW6 |
| Vergleichsname | |
| Hersteller | → Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Achtung: Laut Datenblatt von Brimar ist das g1 nur mit Stift 2 verbunden. Stift 1 ist als 'i.c.' markiert. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S134 |
🔎 Beschreibung der Systeme für die Röhre: 6BW6
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6BW6
Bildquelle: Brimar Datenblatt
🔎 Datenblätter zur Röhre: 6BW6
Datenblatt 6BW6 Brimar Version 1 [www.tubedata.info].pdf (65 kB)
Datenblatt 6BW6 Brimar Version 2 [www.tubedata.info].pdf (2962 kB)
Datenblatt 6BW6 Brimar Version 3 [www.tubedata.info].pdf (156 kB)
Pruefkarte 6BW6 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (270 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6BW6

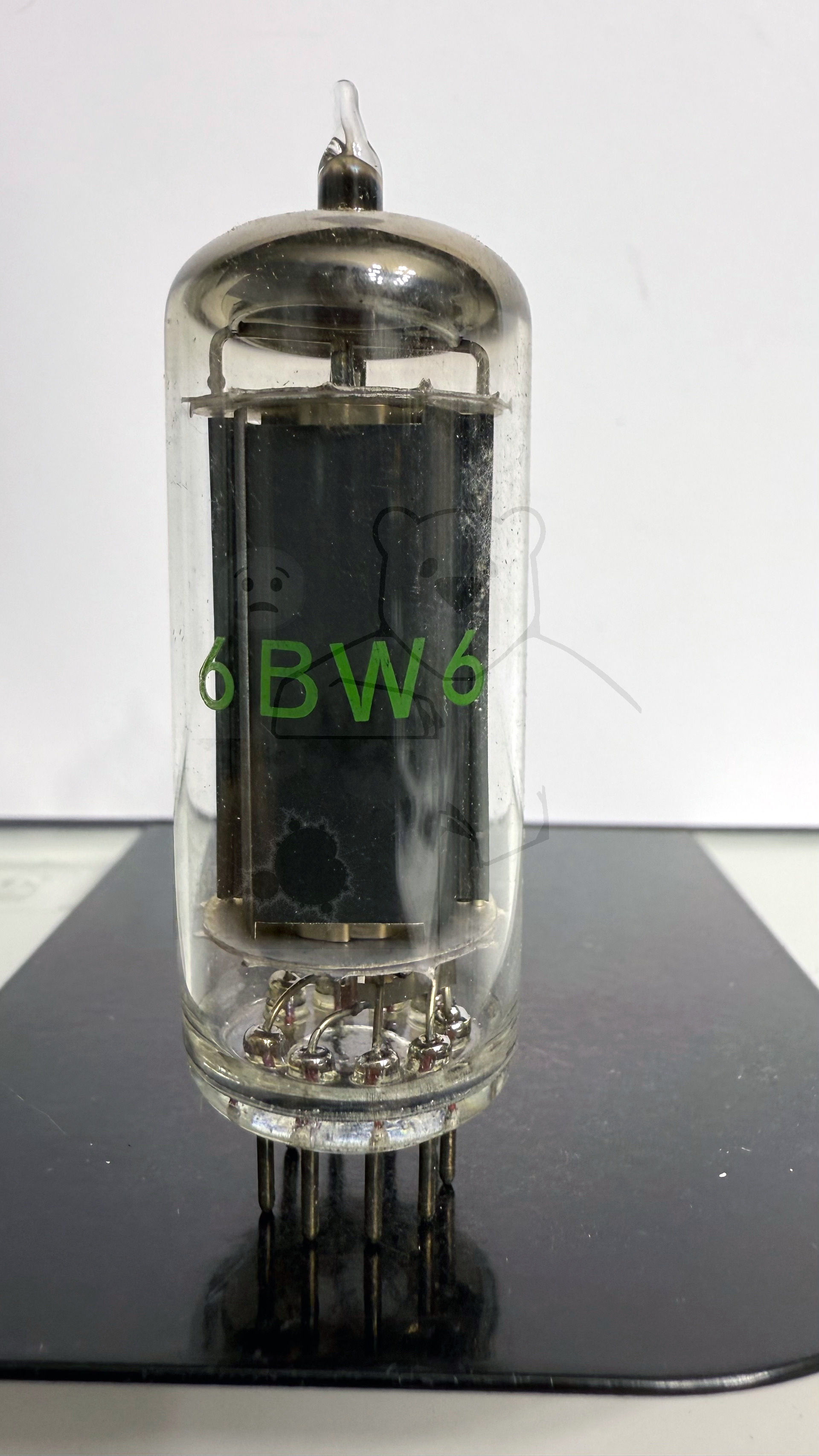

Röhre 6BW6 #8216 Bild 1

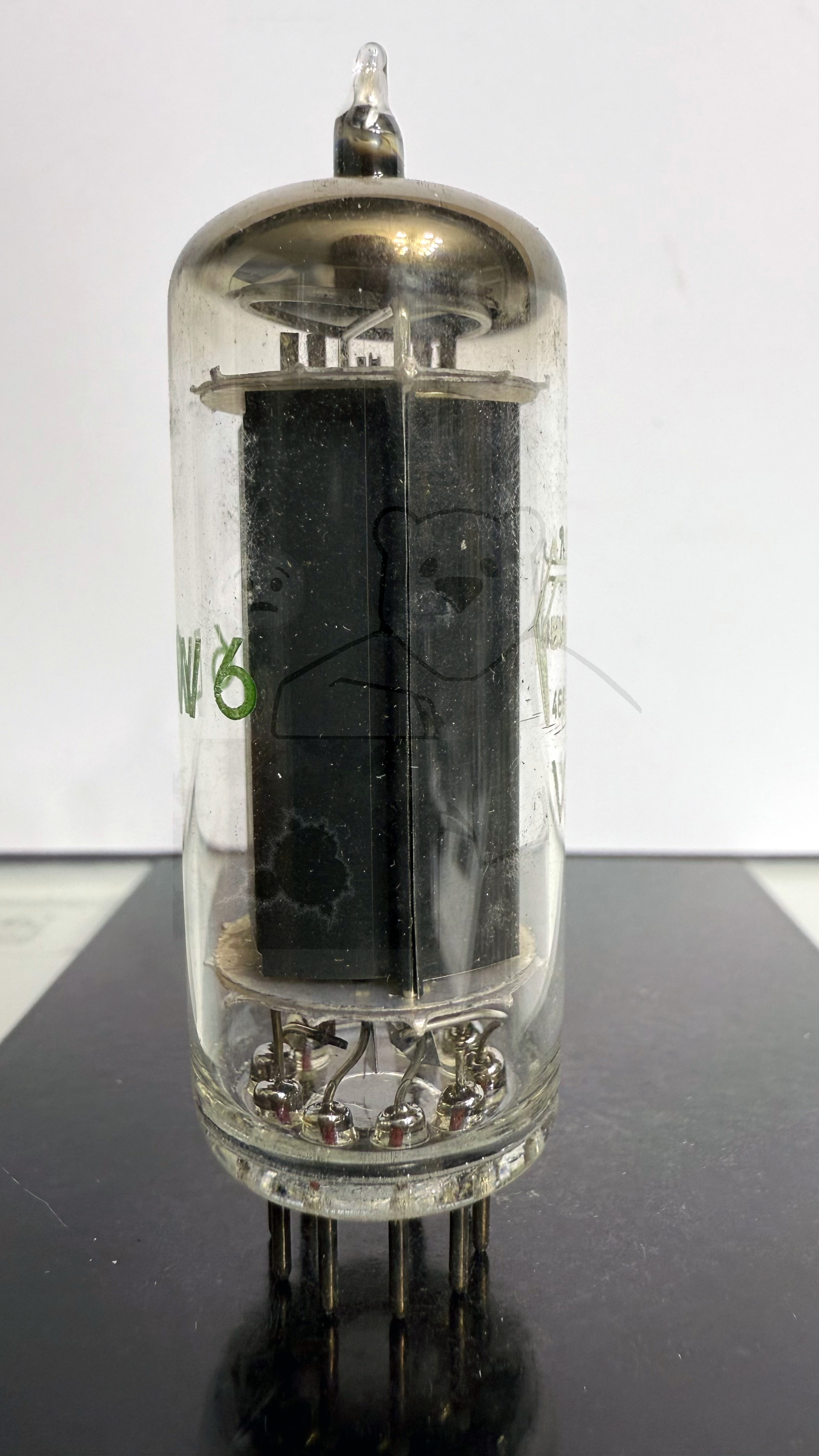

Röhre 6BW6 #8216 Bild 2

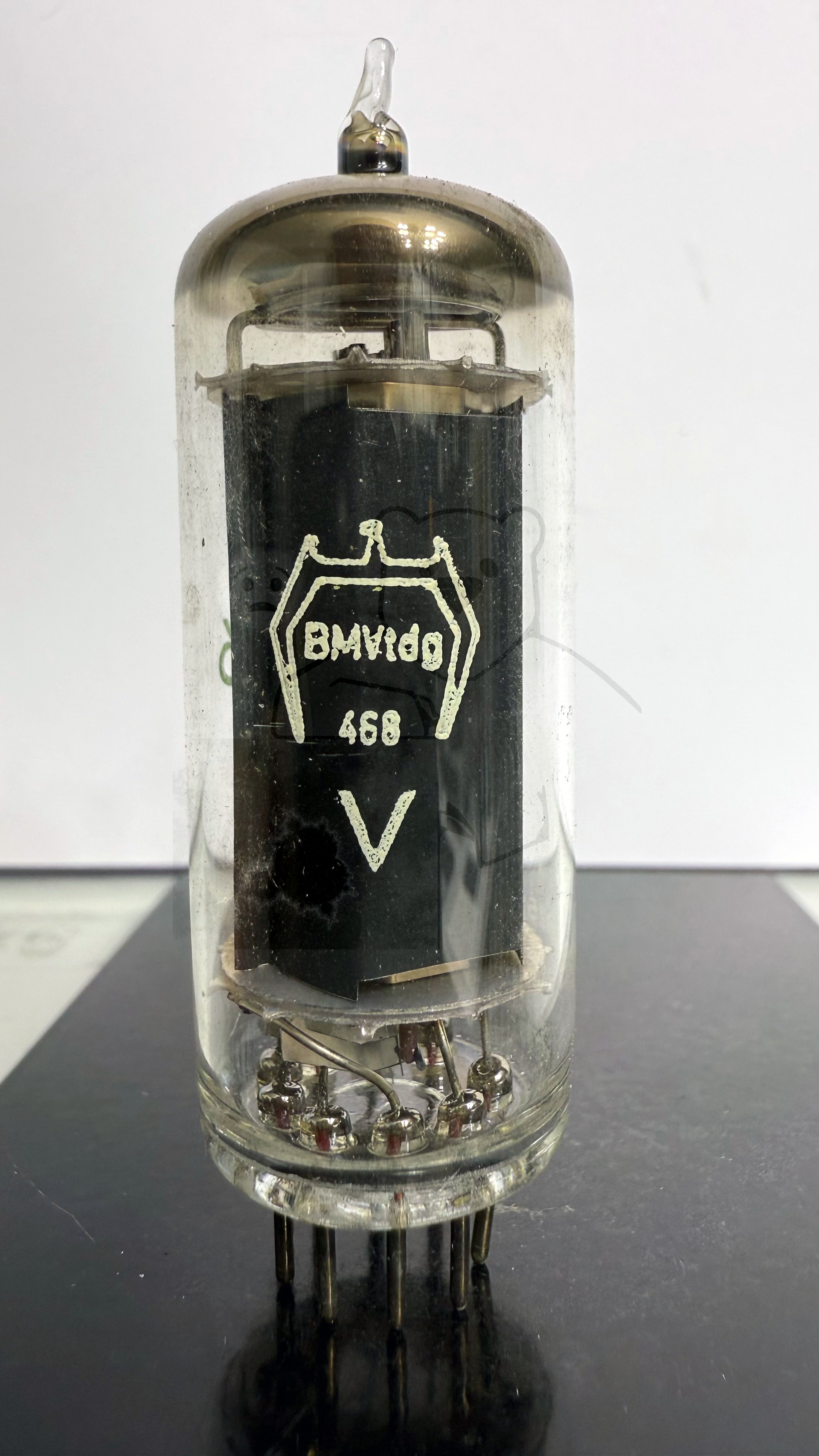

Röhre 6BW6 #8216 Bild 3
