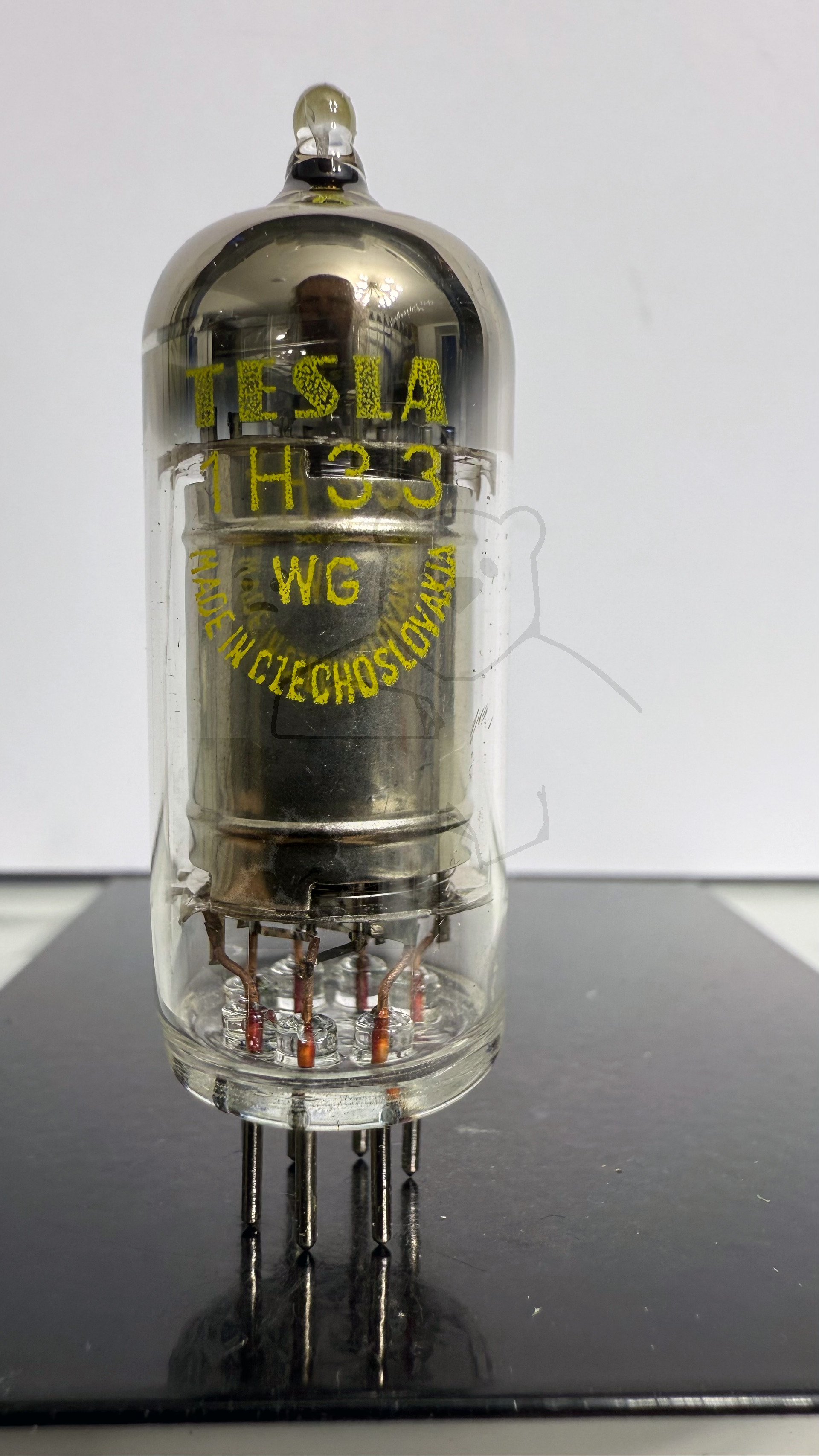

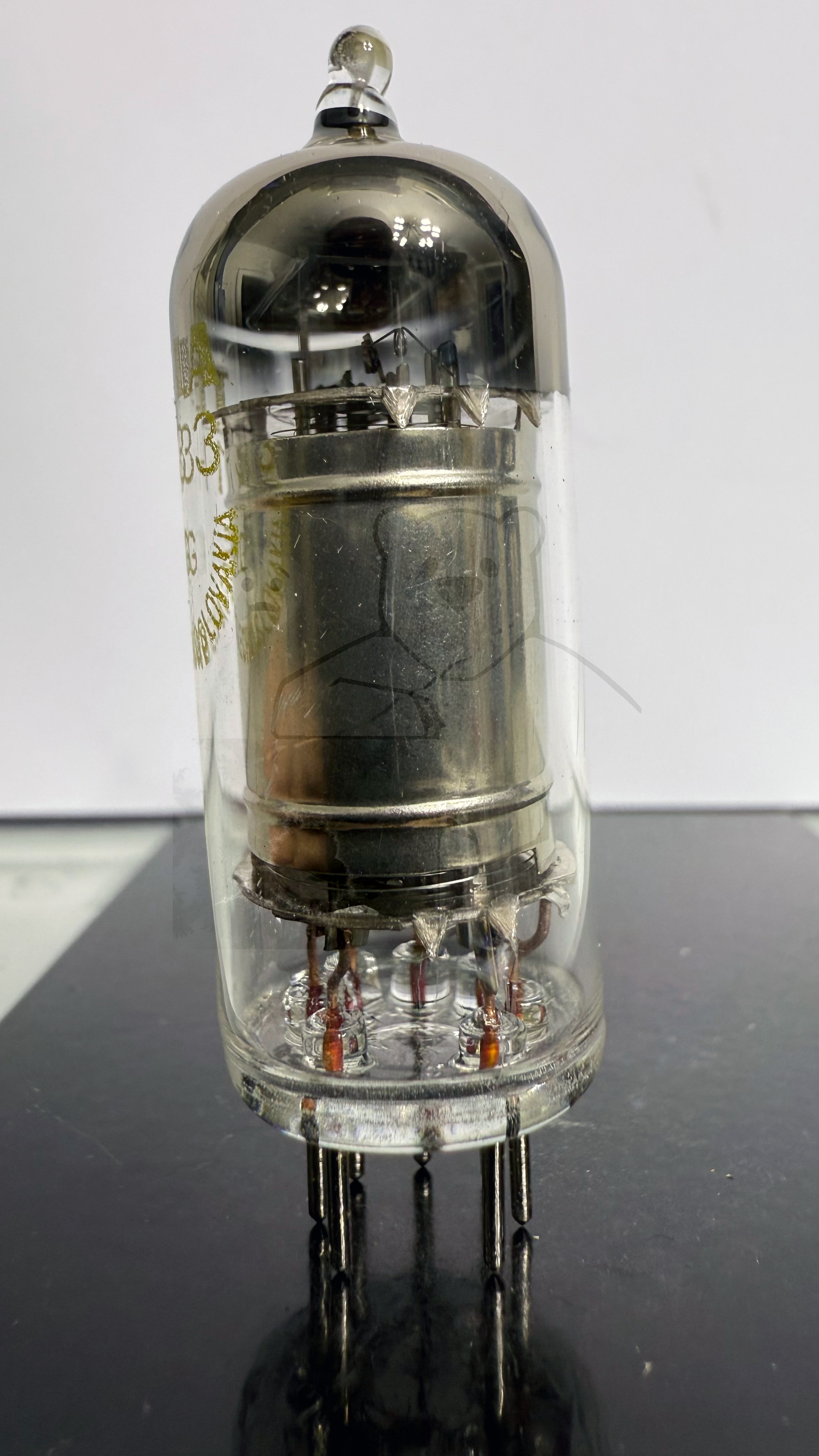

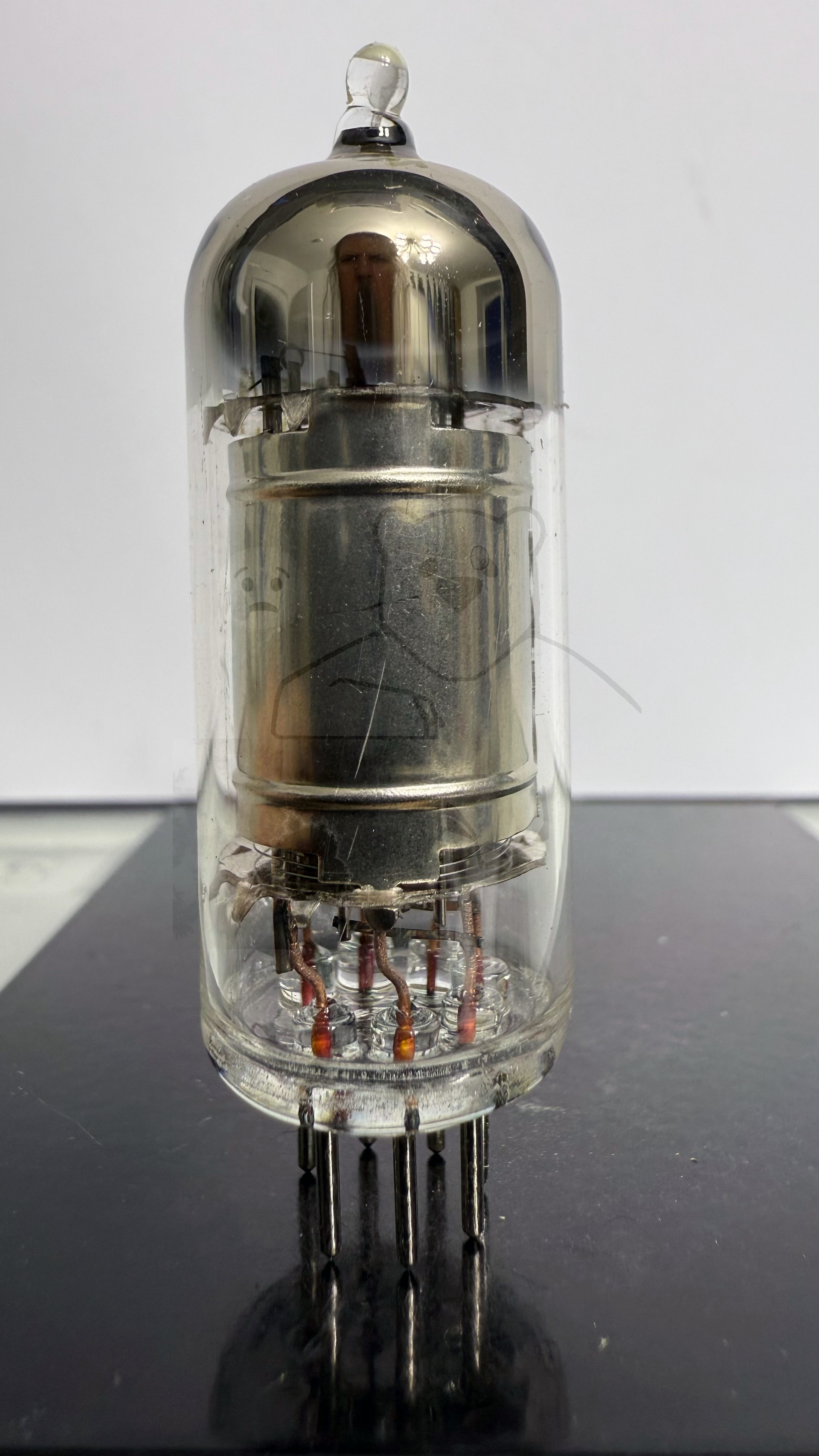

Daten und Bilder der Röhre: 1H33

🔎 Beschreibung der Röhre: 1H33 Inventarnummer: 08200

Name	→ 1H33
Vergleichsname	1R5SF EP203
Hersteller	→ Tesla - Made in Czechoslovakia
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,0025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

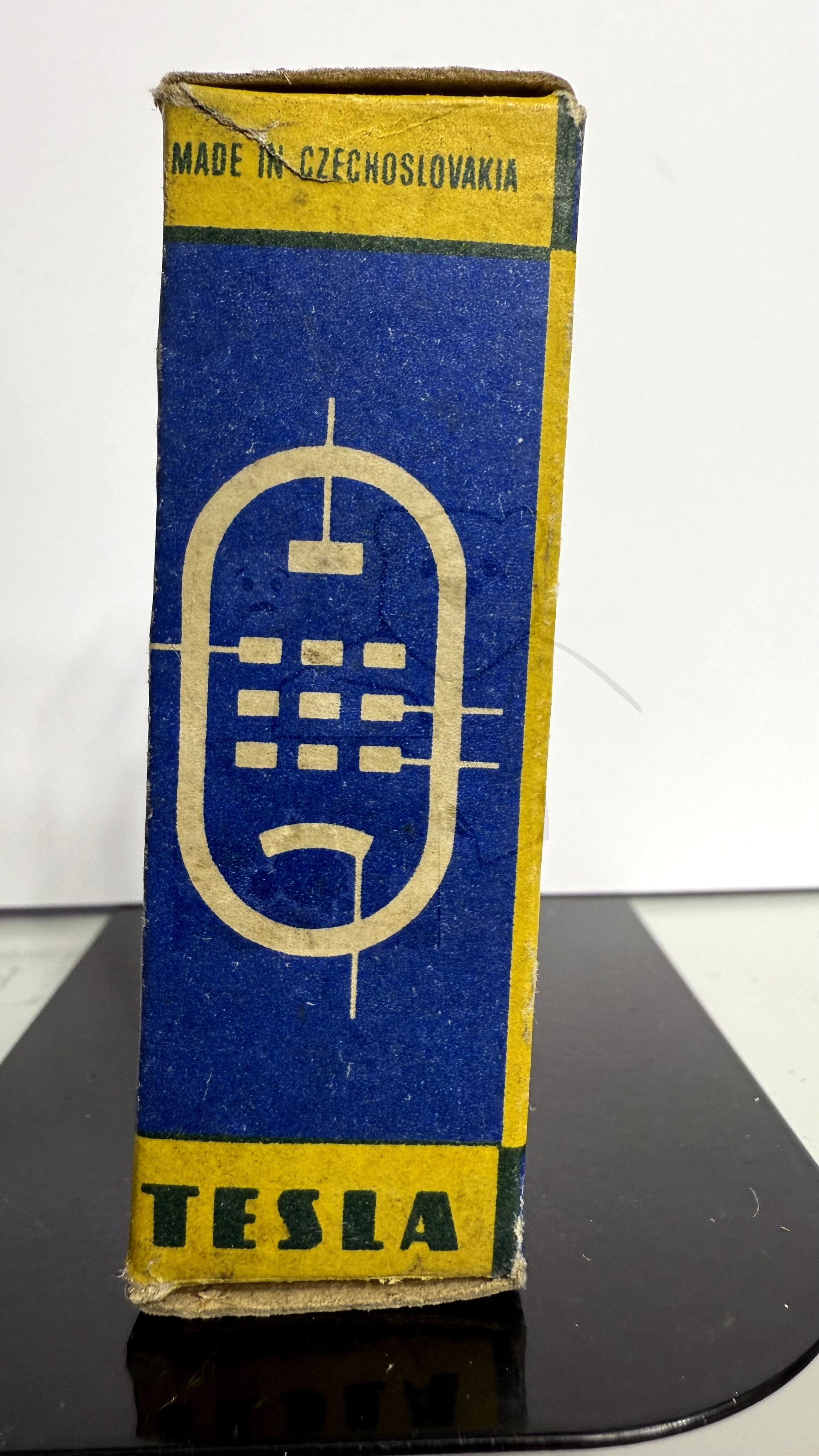

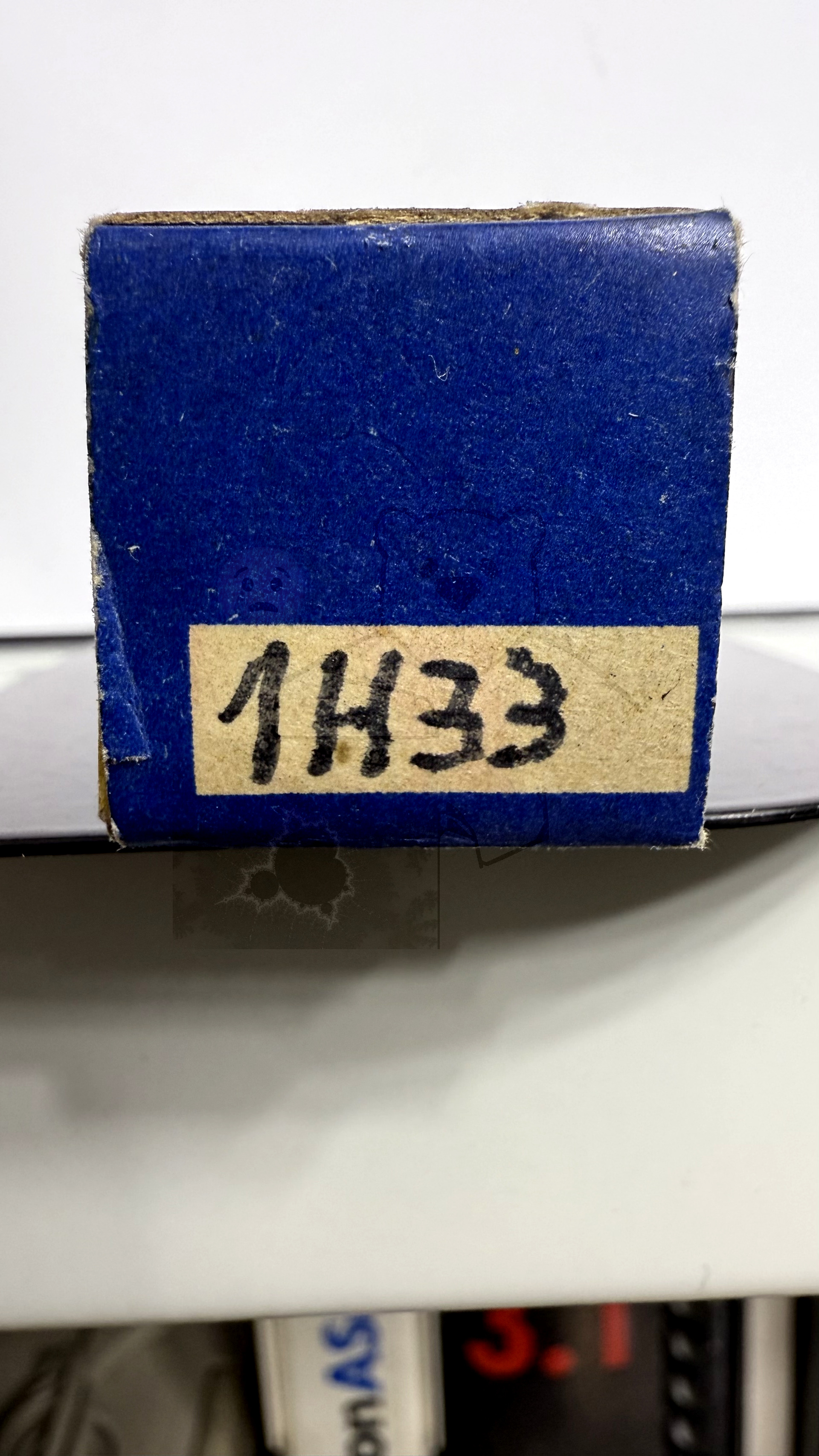

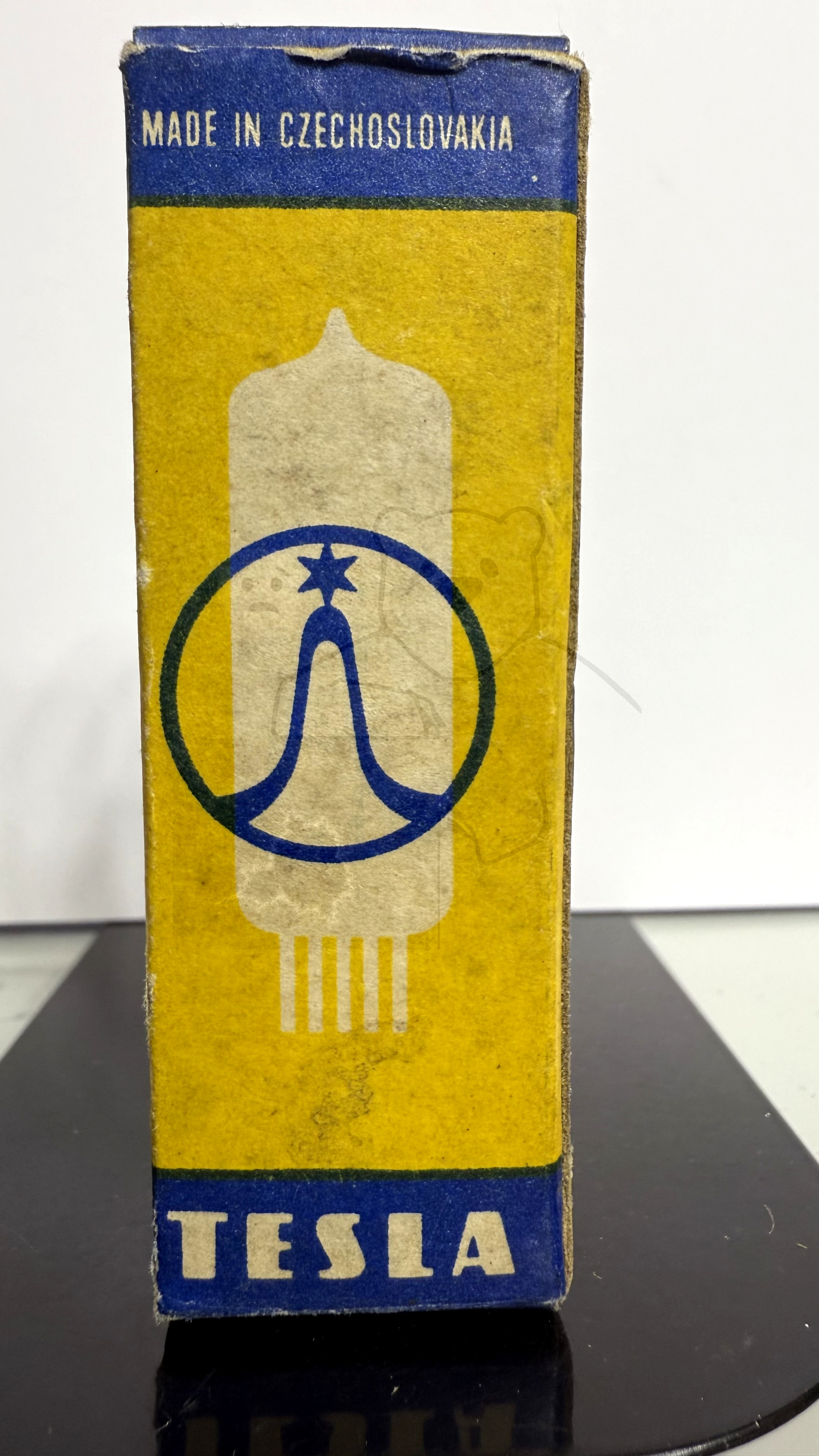

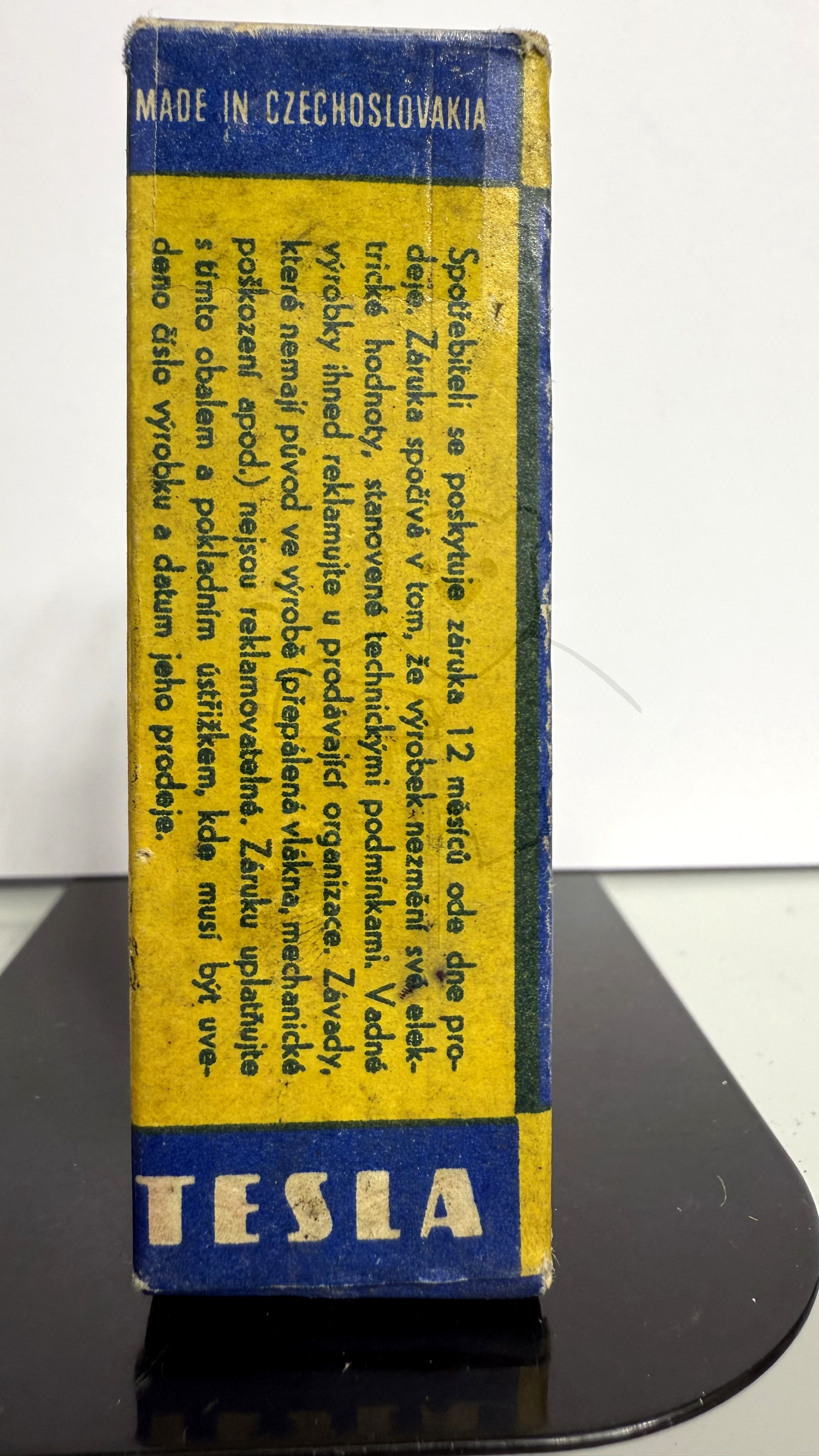

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: 1H33

	System 1
Kathode	1
Gitter 1	4
Gitter 2	3
Gitter 3	6
Gitter 4	3
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1H33

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: 1H33
Datenblatt 1H33 Tesla [www.tubedata.info].pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
