🔎 Beschreibung der Röhre: LV1C Inventarnummer: 08191

Name → LV1C
Vergleichsname
Hersteller → Lorenz
Heizspannung (Volt) 12,6
Heizstrom (AmpĂšre) 0,2
Art der Heizung Indirekt
Röhren mit Sockel → Informationen zum Sockel: Loktal, 8pol.
→ Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung Neutrale Verpackung
Getestet
Hoheitszeichen Wehrmachtseigentum, B.A.4721, Dat: 1 6 43

Wichtiger Hinweis:
Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus.

Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager S37b


🔎 Beschreibung der Systeme fĂŒr die Röhre: LV1C

System 1
Kathode 1
Gitter 1 2
Gitter 2 8
Gitter 3 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1 6
Anode 2
Leuchtschirm
Heizung 3, 4
Abschirmung 7
Funktion
→ Endpentode, Breitband


Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LV1C

Bildquelle: Telefunken Datenblatt


🔎 DatenblĂ€tter zur Röhre: LV1C
  • Datenblatt LV1 Telefunken [www.tubedata.info].pdf (386 kB)

  • Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache 📹 Probleme mit einem Datenblatt klĂ€ren

    🔎 Bilder der Röhre: LV1C

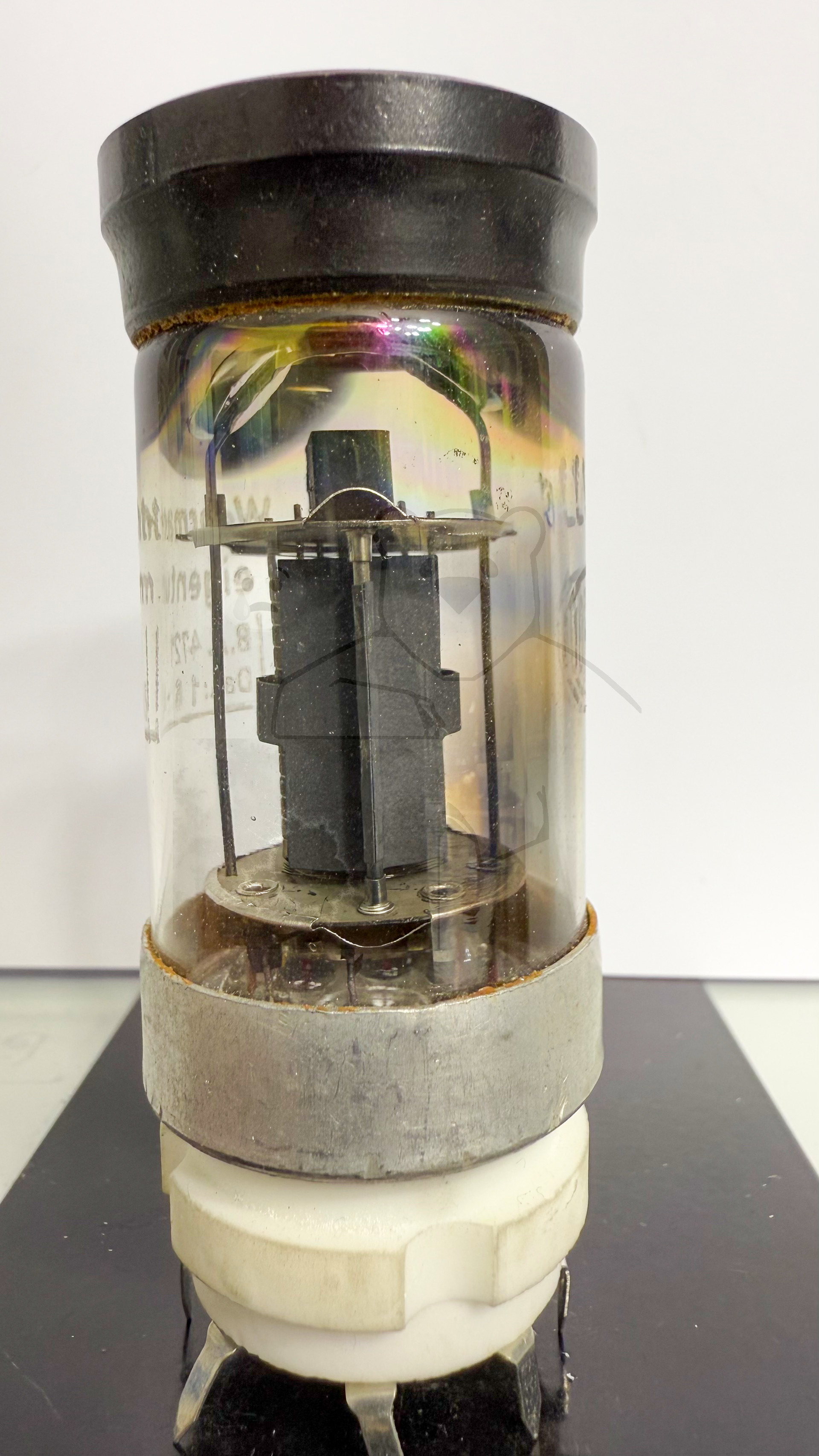

    Röhre LV1C #8191 Bild 1
    Röhre LV1C #8191 Bild 1

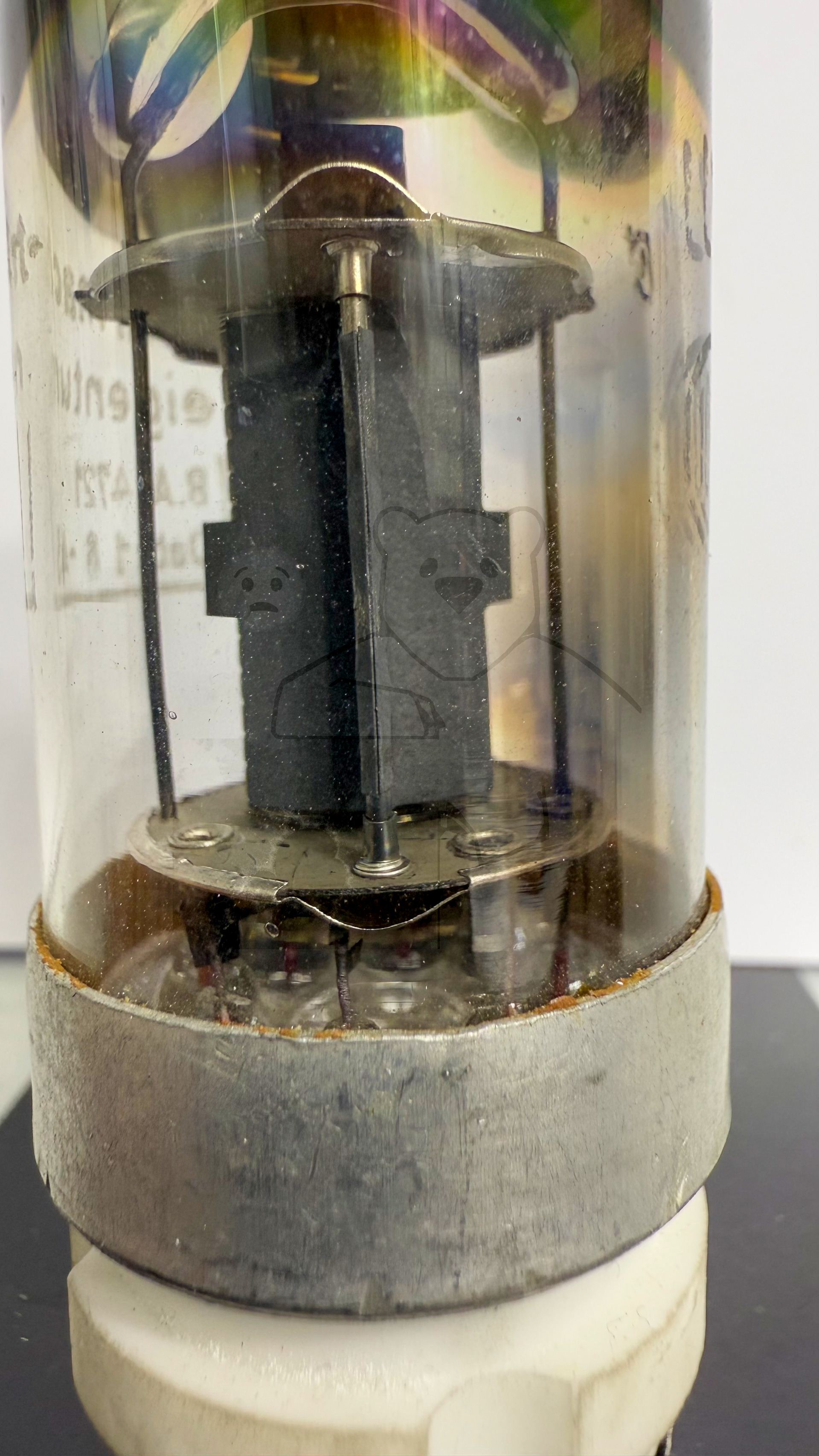

    Röhre LV1C #8191 Bild 2
    Röhre LV1C #8191 Bild 2

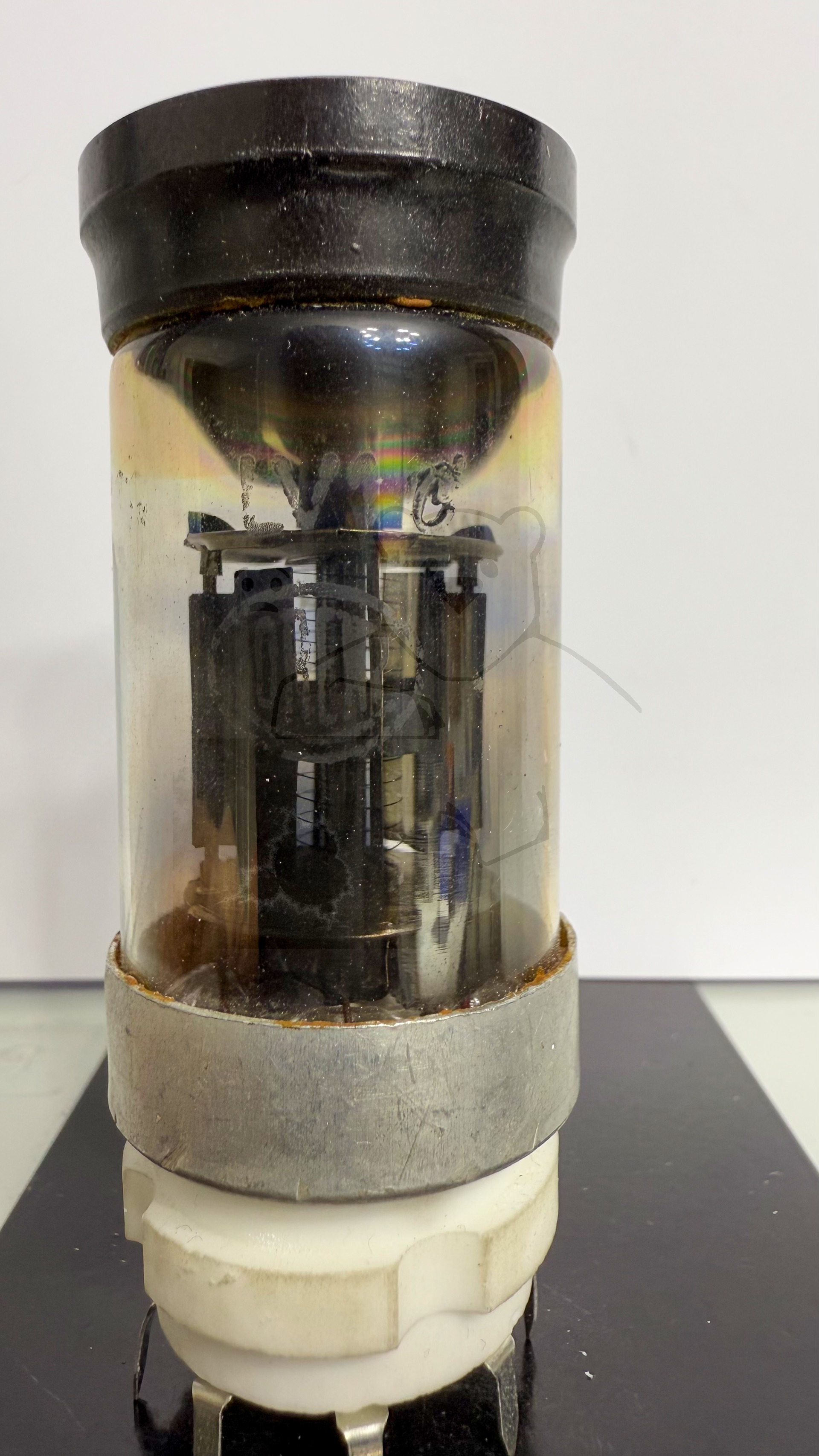

    Röhre LV1C #8191 Bild 3
    Röhre LV1C #8191 Bild 3

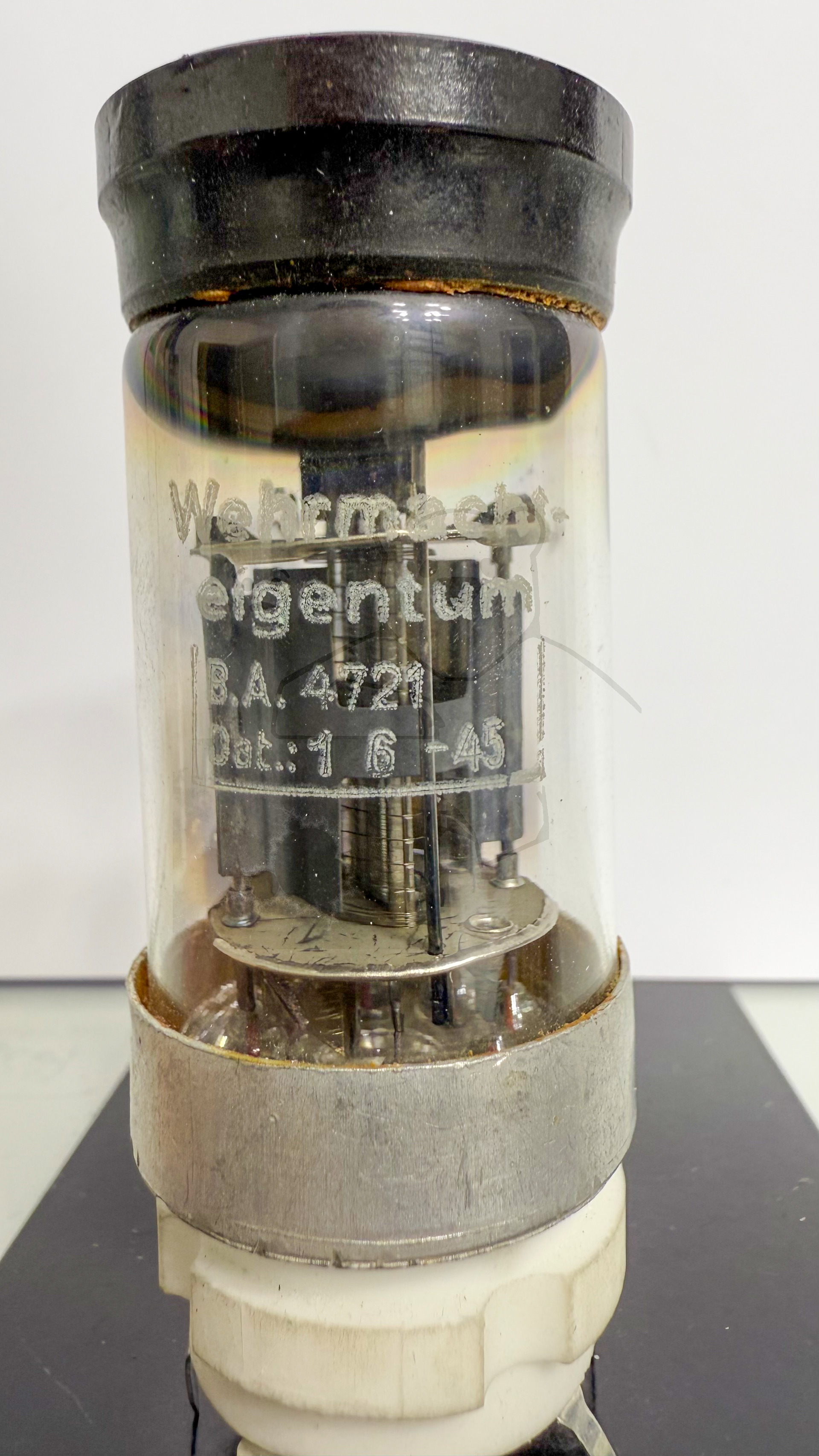

    Röhre LV1C #8191 Bild 4
    Röhre LV1C #8191 Bild 4

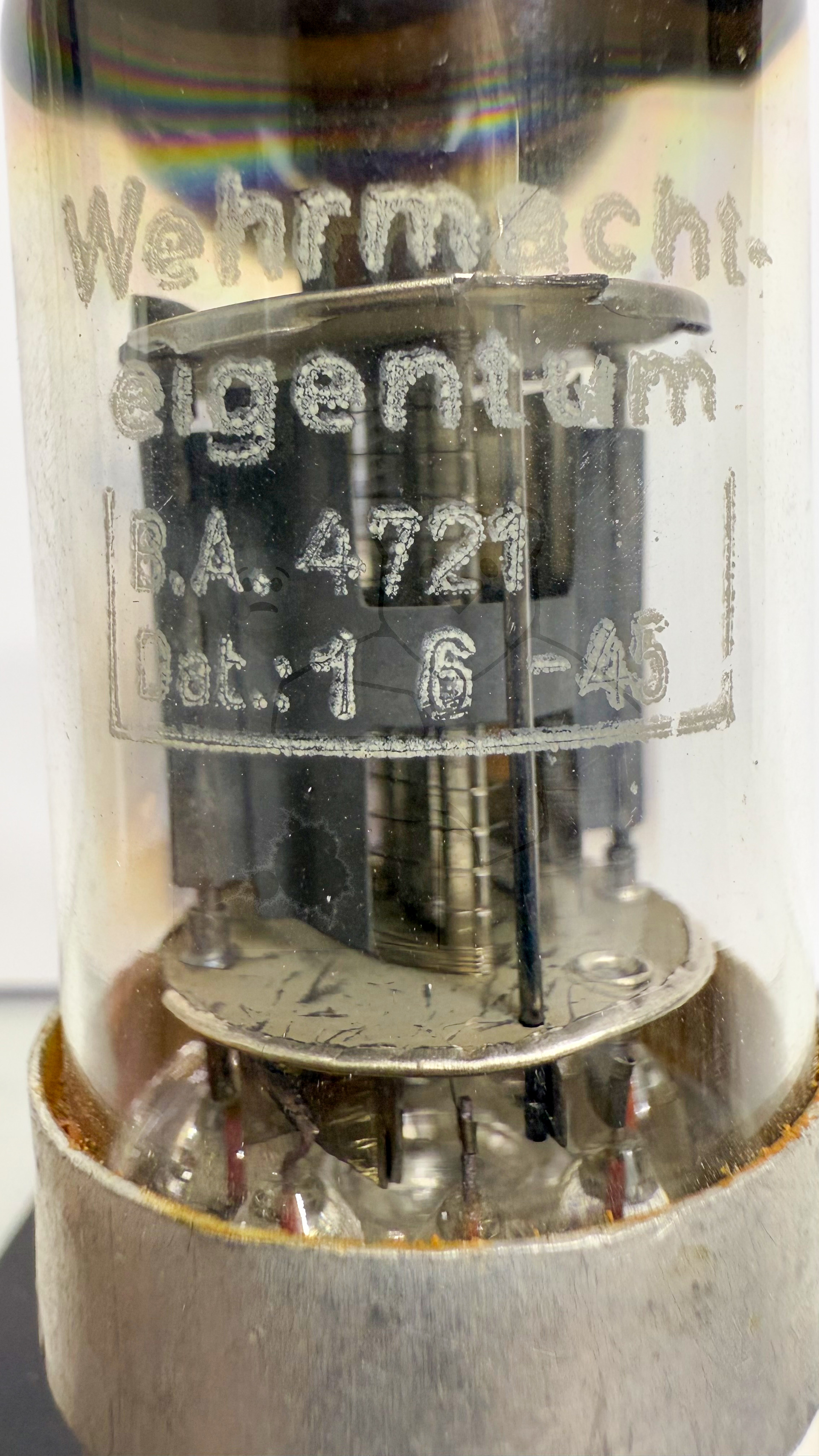

    Röhre LV1C #8191 Bild 5
    Röhre LV1C #8191 Bild 5

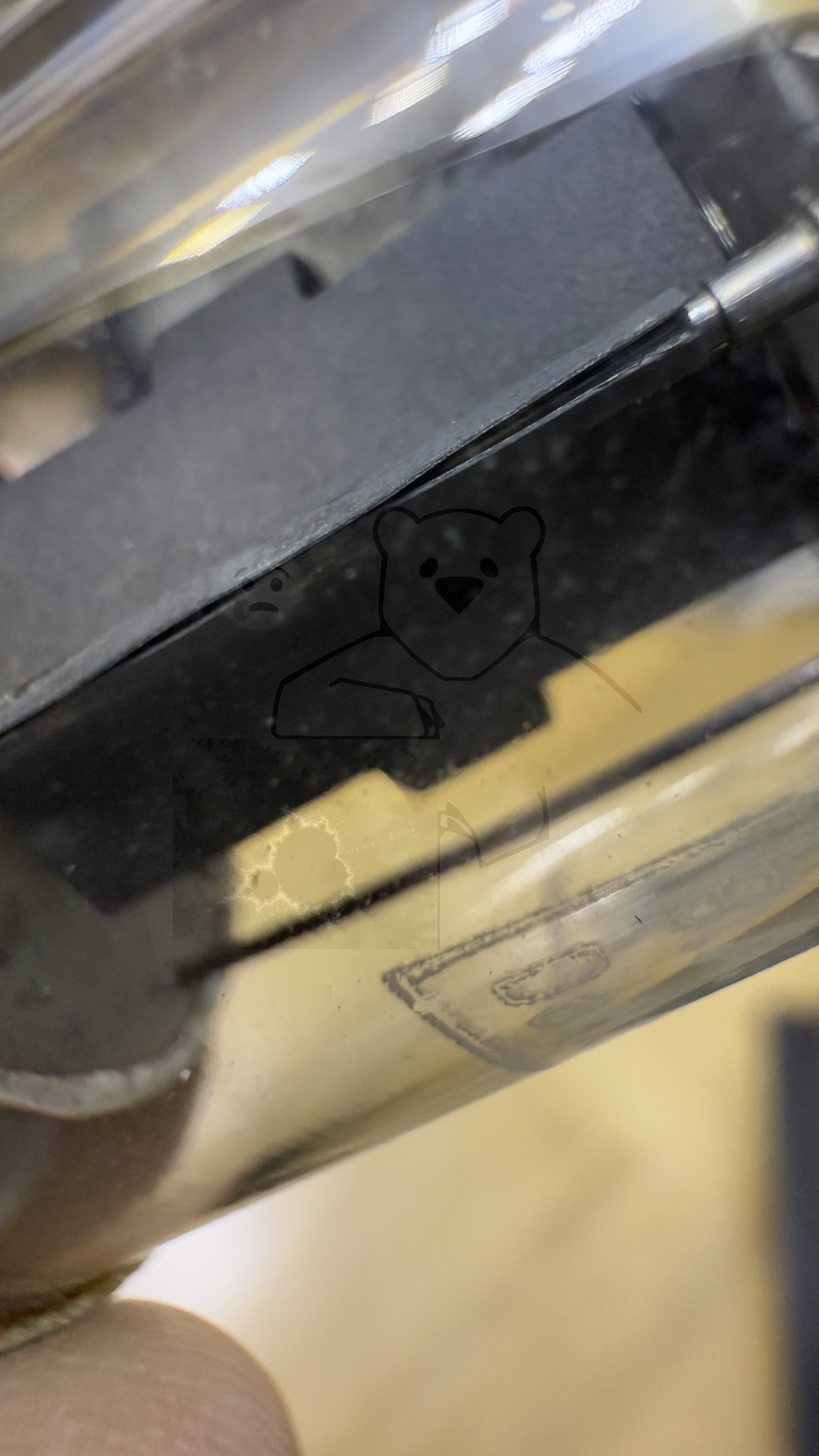

    Röhre LV1C #8191 Bild 6
    Röhre LV1C #8191 Bild 6

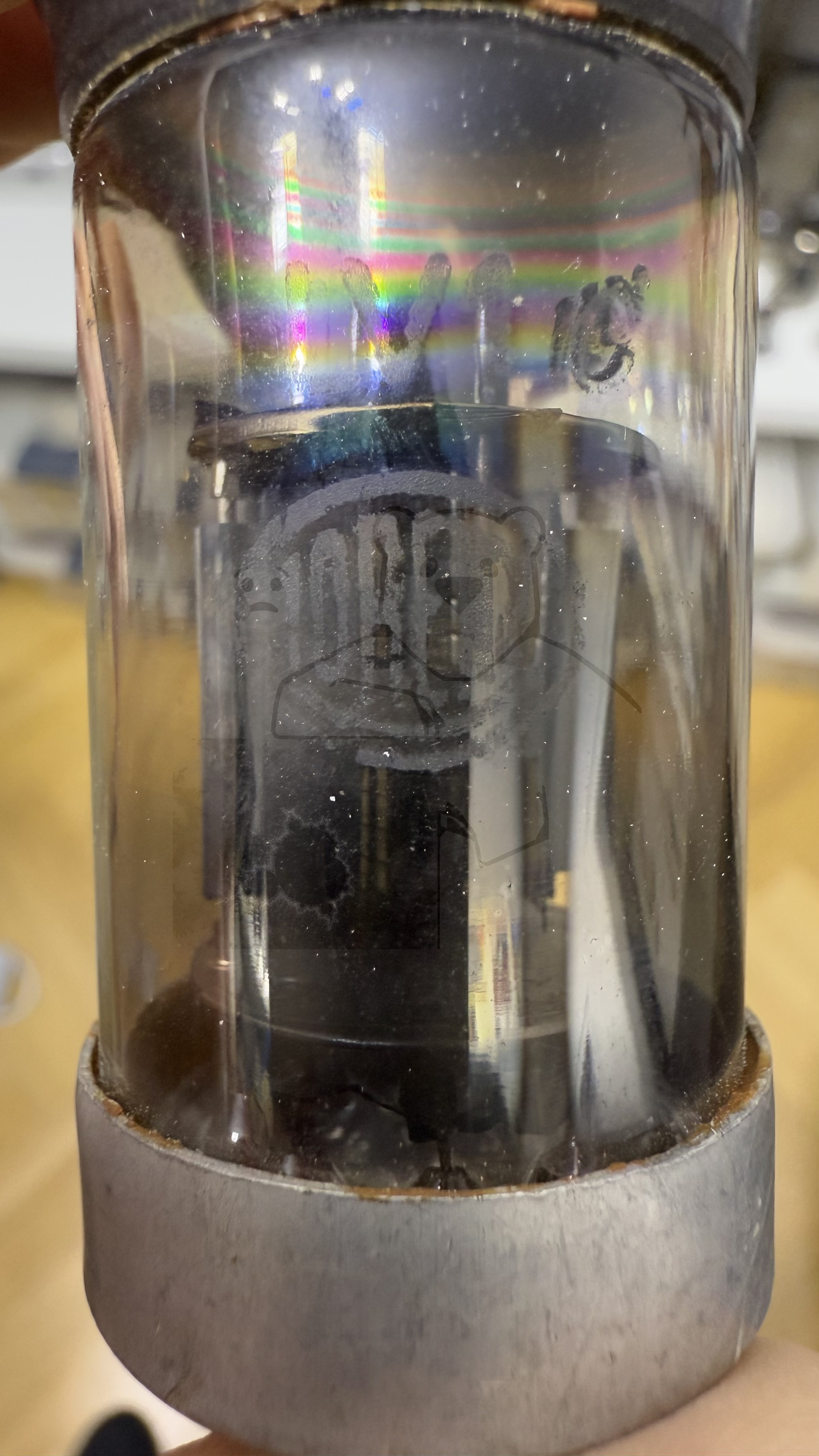

    Röhre LV1C #8191 Bild 7
    Röhre LV1C #8191 Bild 7

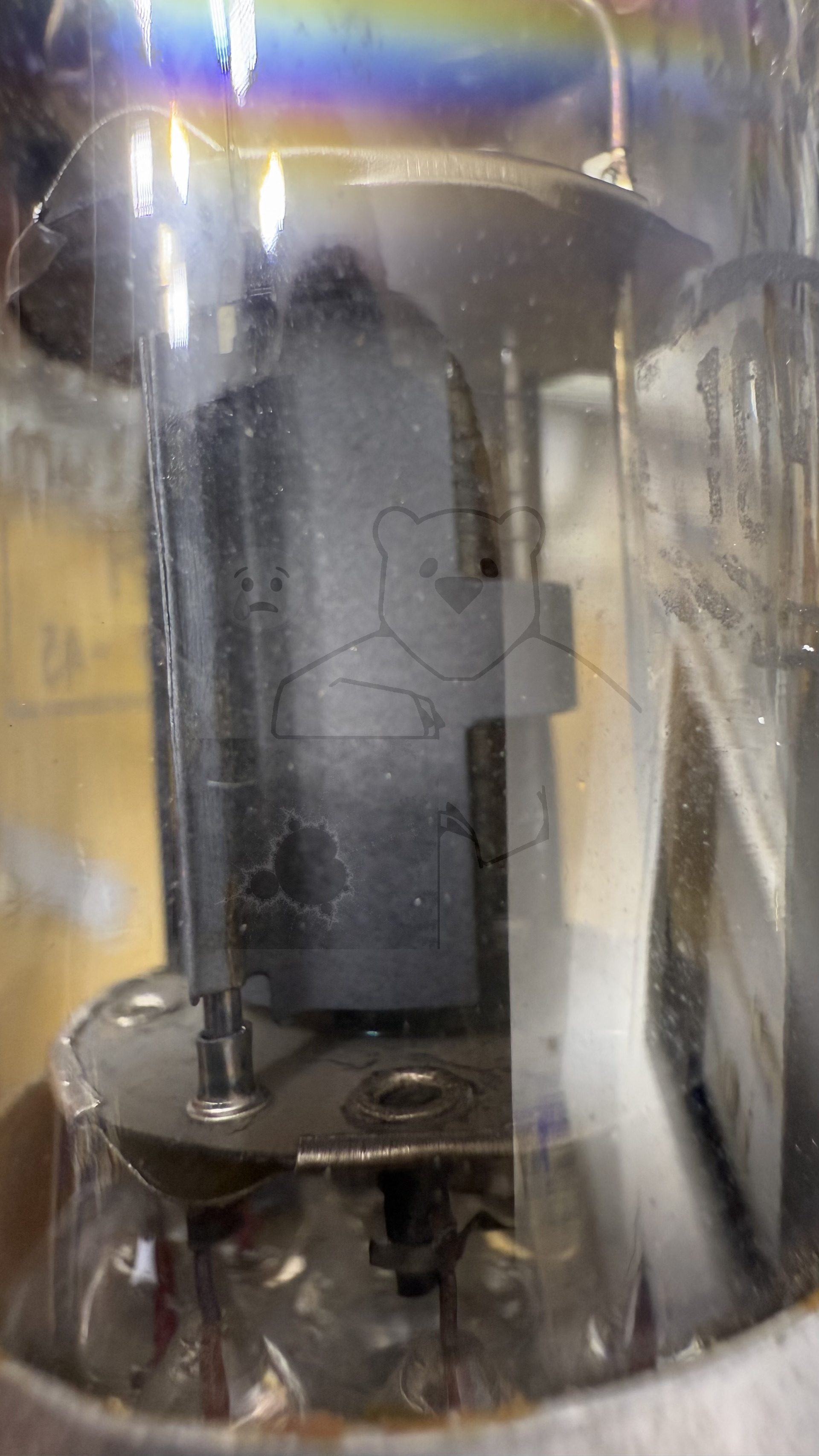

    Röhre LV1C #8191 Bild 8
    Röhre LV1C #8191 Bild 8

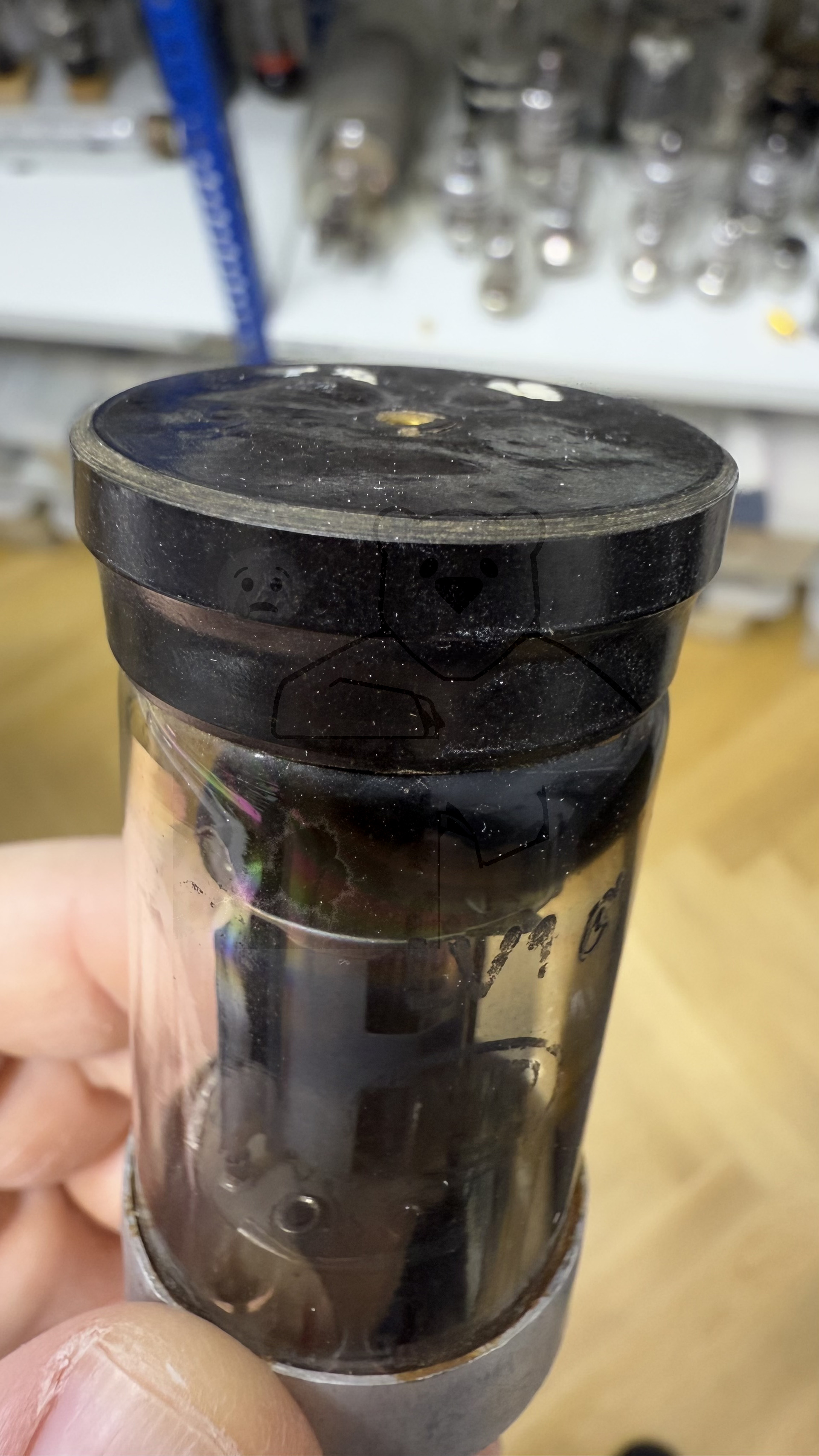

    Röhre LV1C #8191 Bild 9
    Röhre LV1C #8191 Bild 9

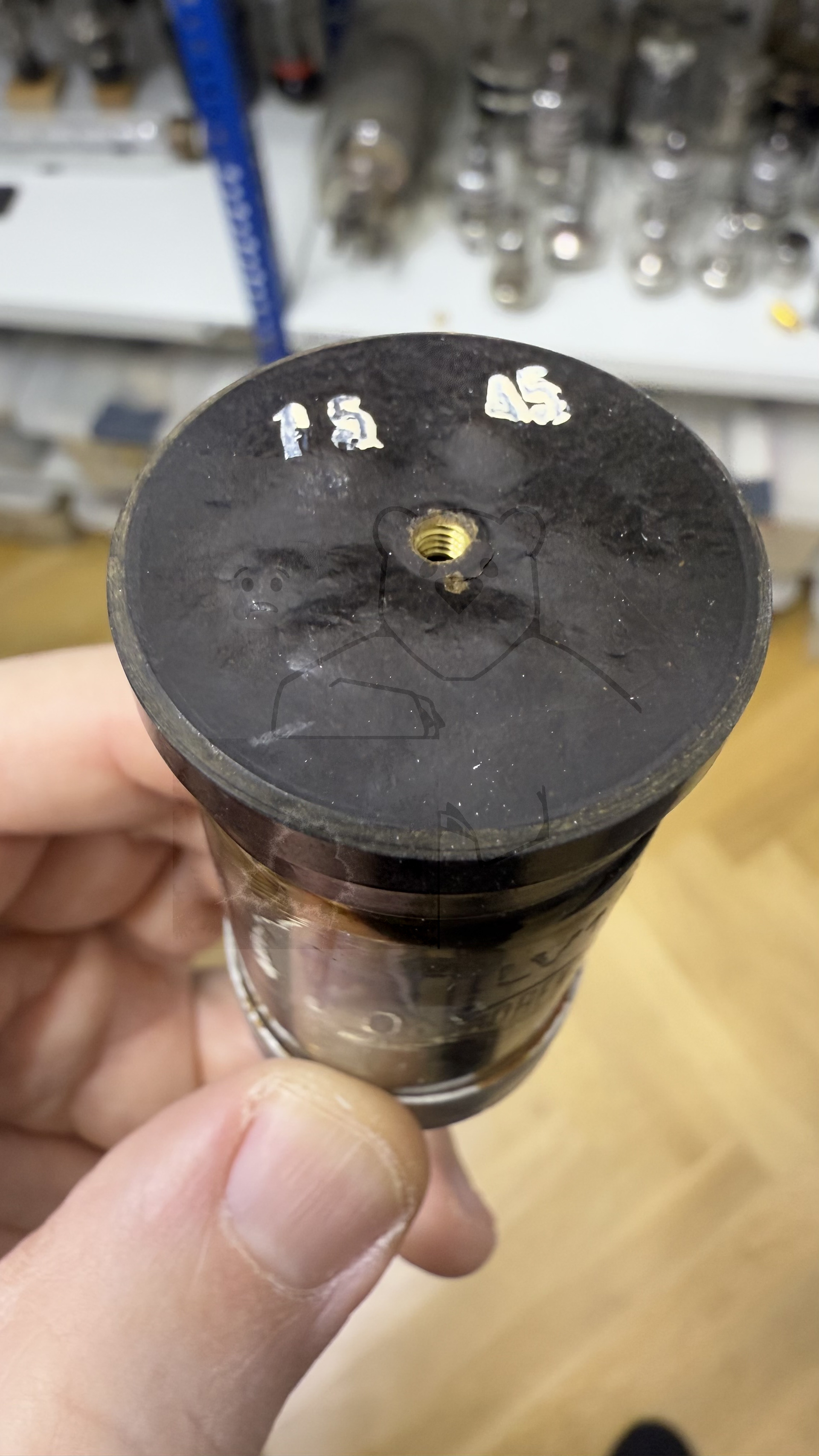

    Röhre LV1C #8191 Bild 10
    Röhre LV1C #8191 Bild 10

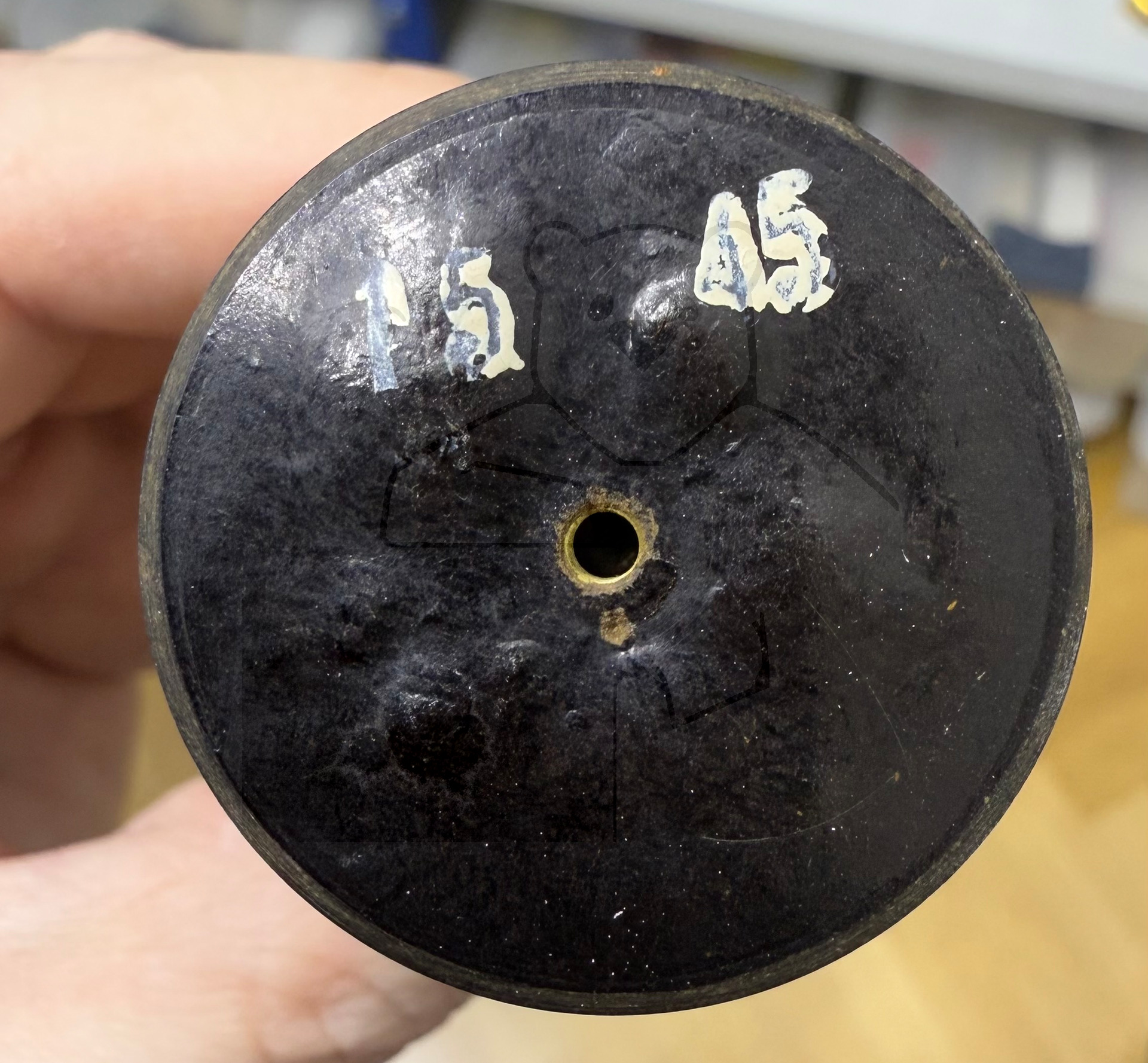

    Röhre LV1C #8191 Bild 11
    Röhre LV1C #8191 Bild 11

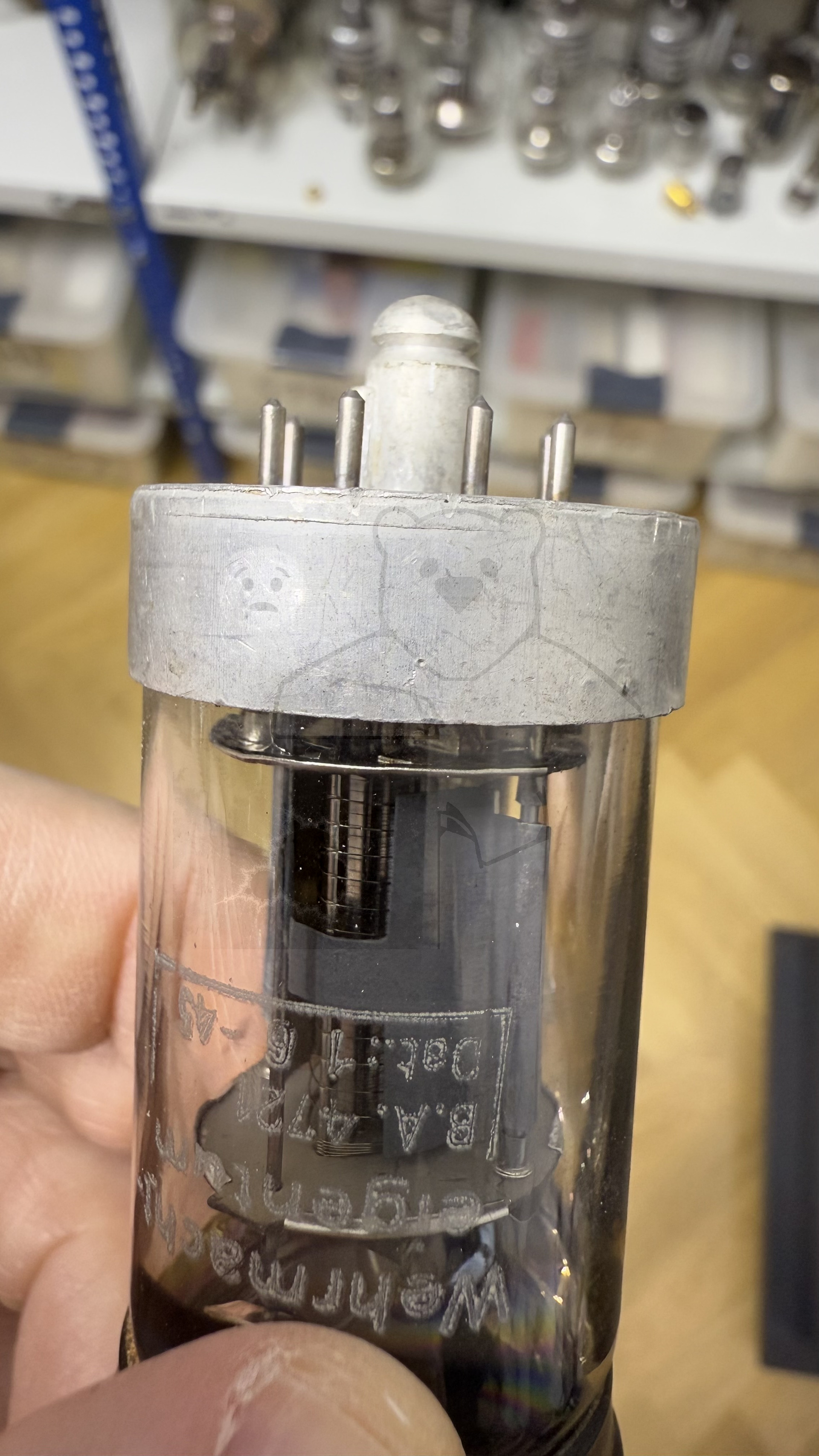

    Röhre LV1C #8191 Bild 12
    Röhre LV1C #8191 Bild 12

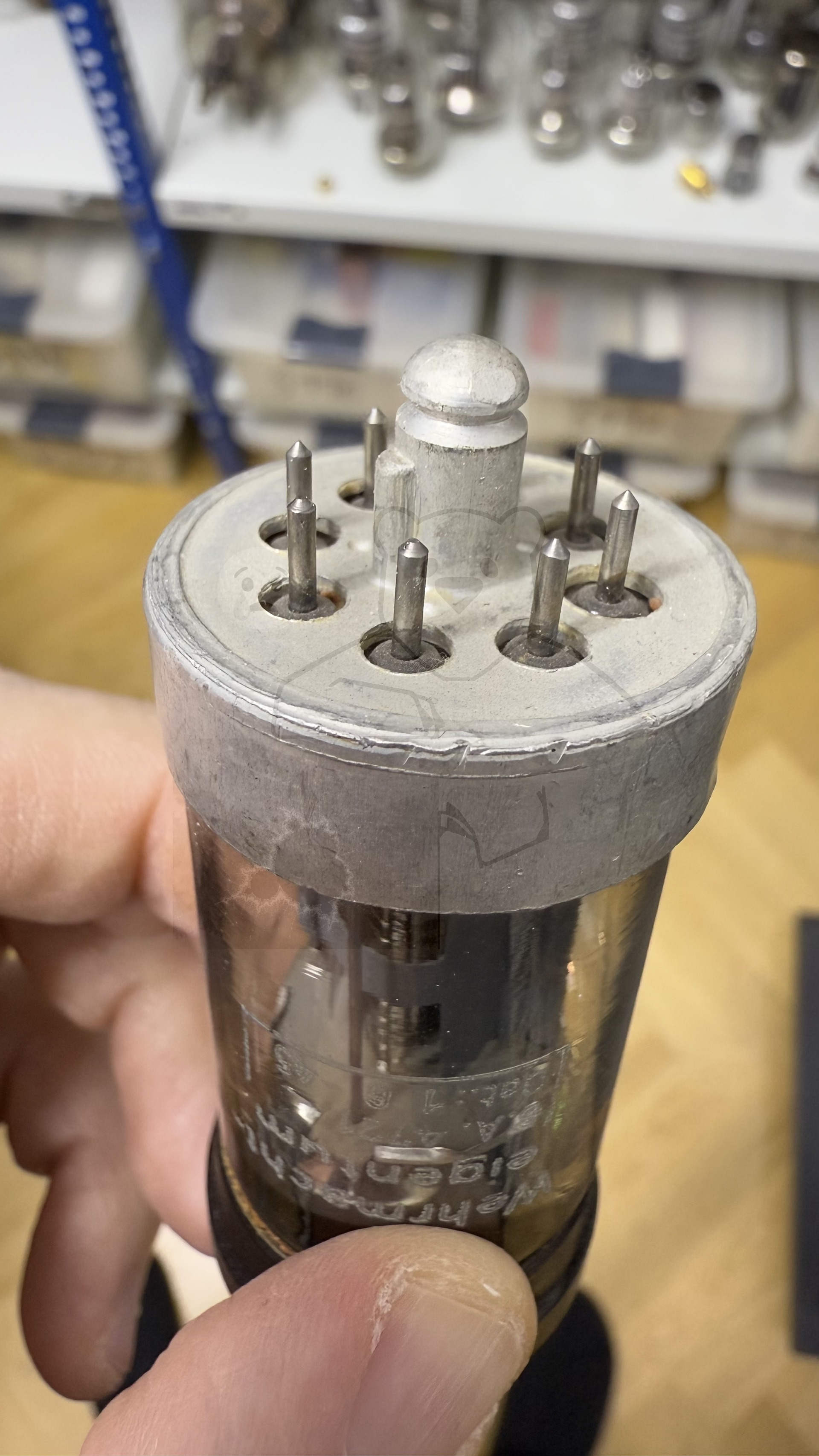

    Röhre LV1C #8191 Bild 13
    Röhre LV1C #8191 Bild 13

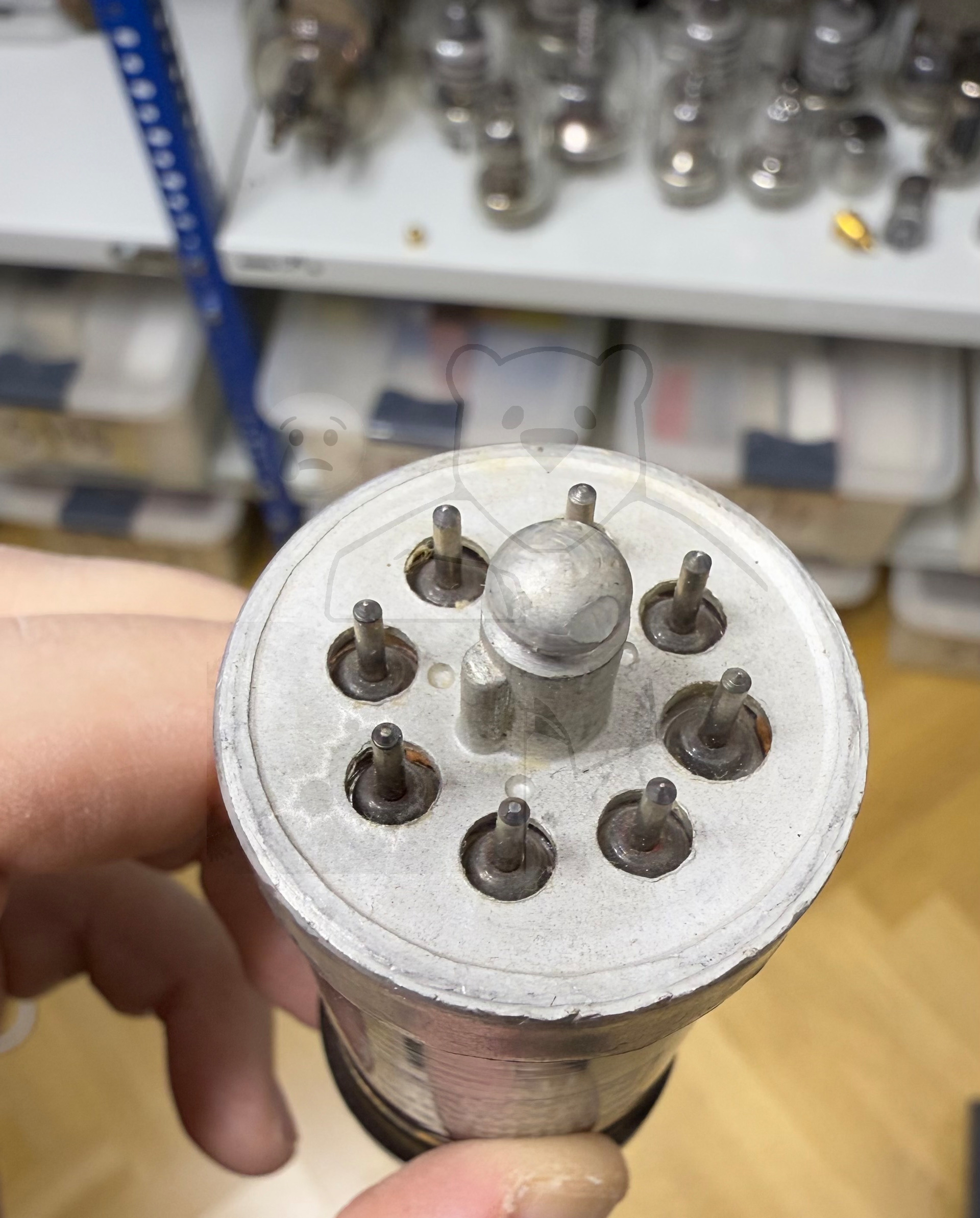

    Röhre LV1C #8191 Bild 14
    Röhre LV1C #8191 Bild 14

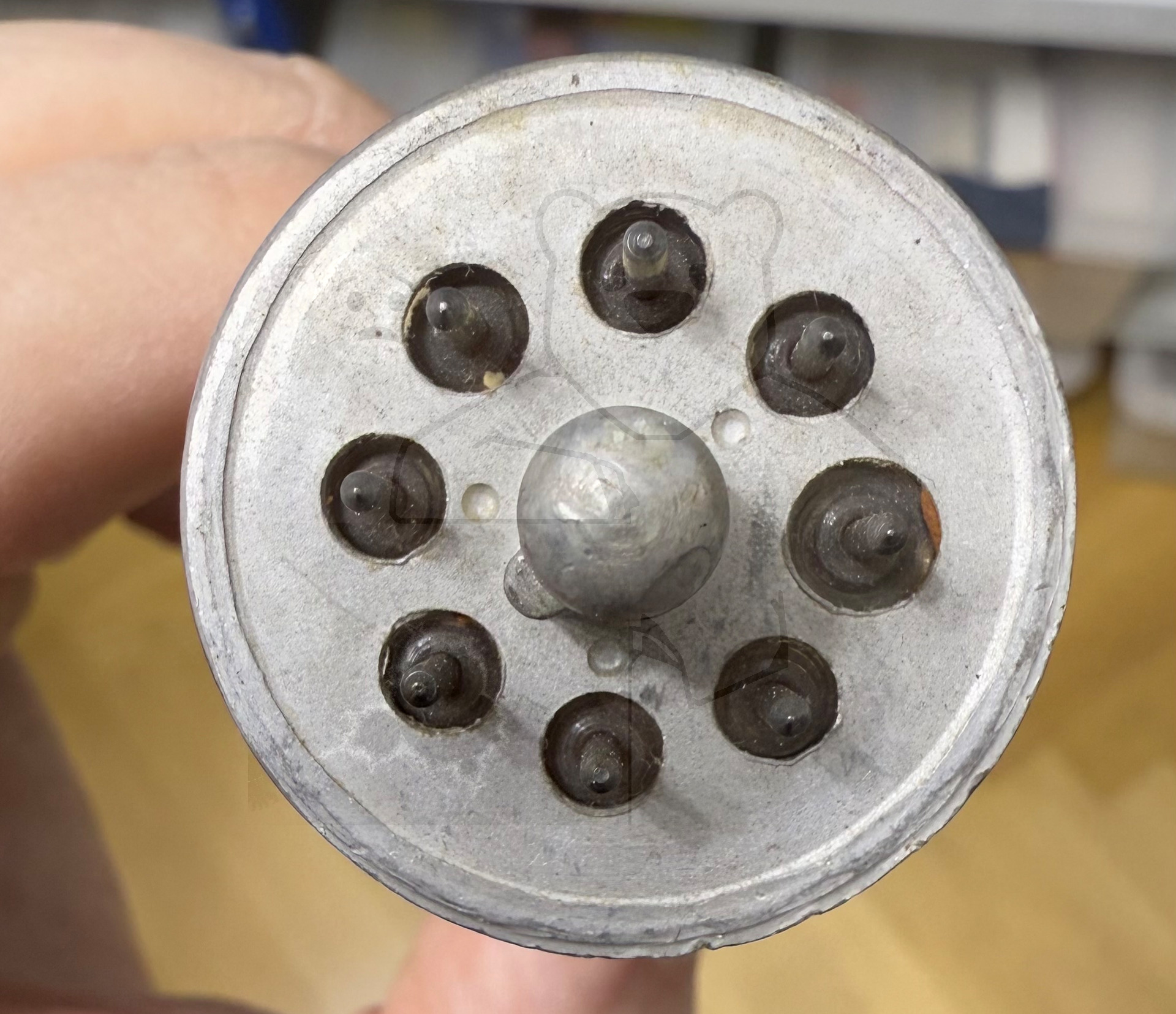

    Röhre LV1C #8191 Bild 15
    Röhre LV1C #8191 Bild 15
