đ Beschreibung der Röhre: RE202 Inventarnummer: 08148
| Name | â RE202 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 5pol. â Liste aller Röhren mit: Postroehre, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | gk |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S41b |
đ Beschreibung der Systeme fĂŒr die Röhre: RE202
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 3 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 5 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE202
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: RE202

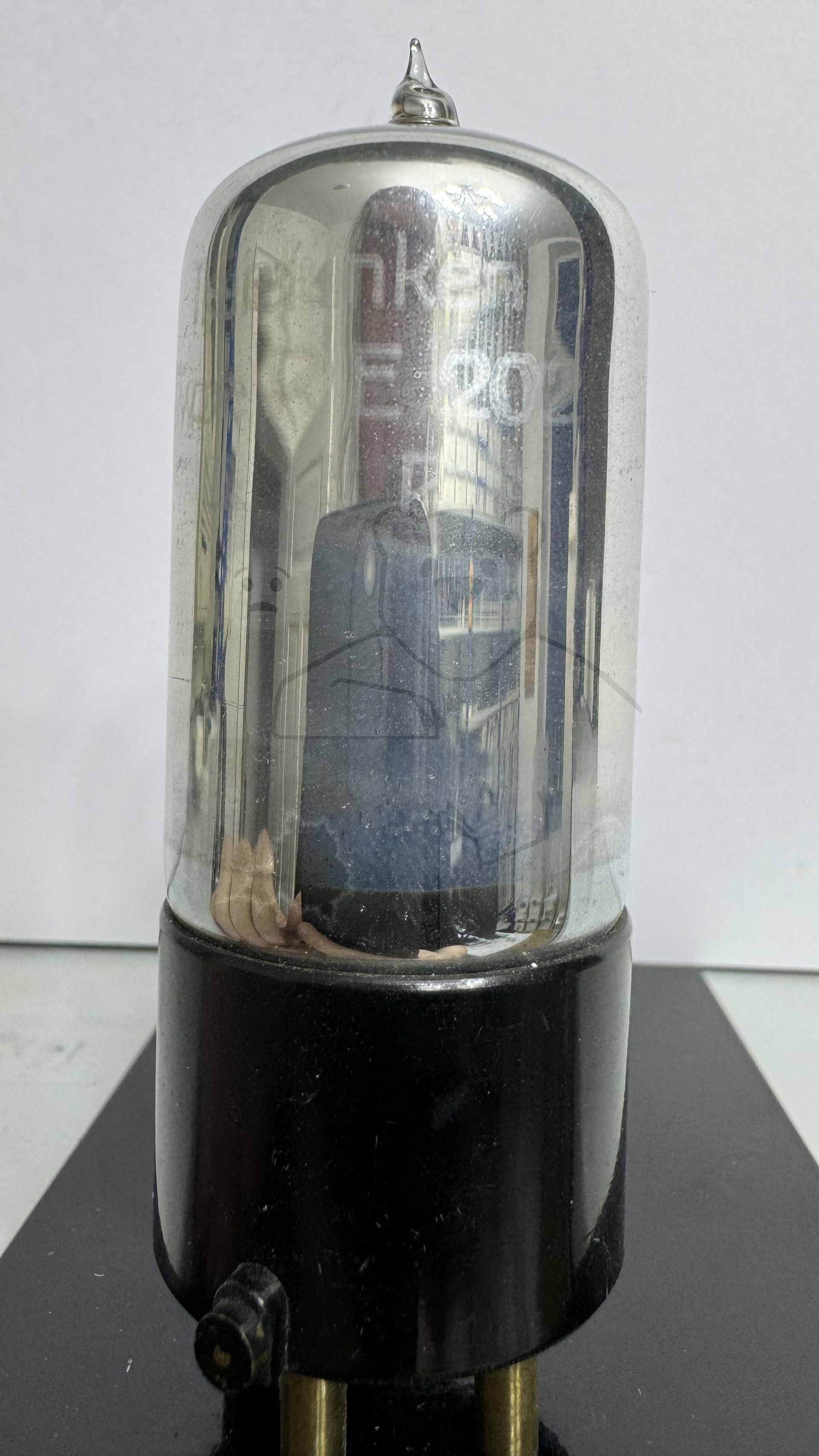

Röhre RE202 #8148 Bild 1

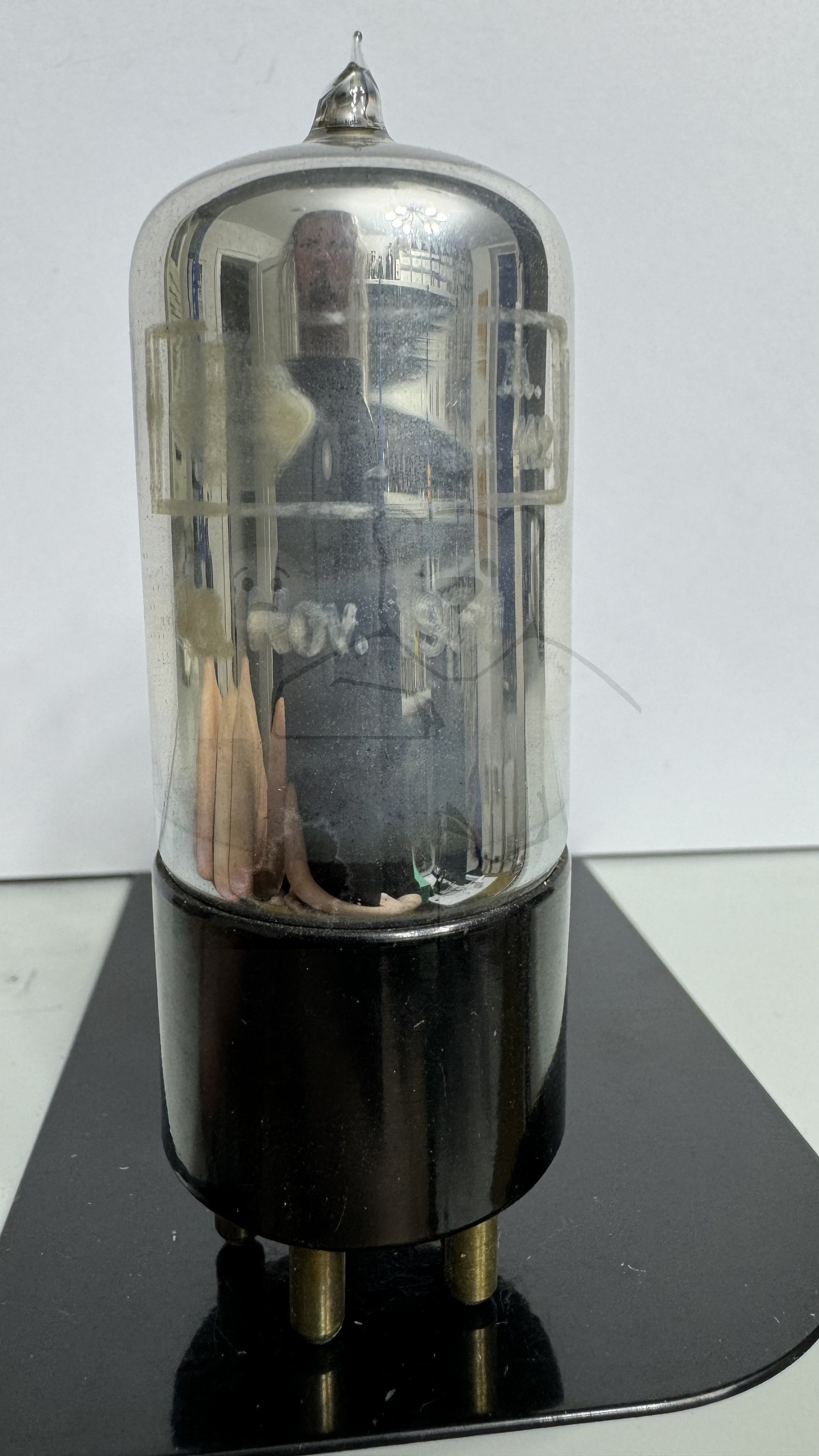

Röhre RE202 #8148 Bild 2

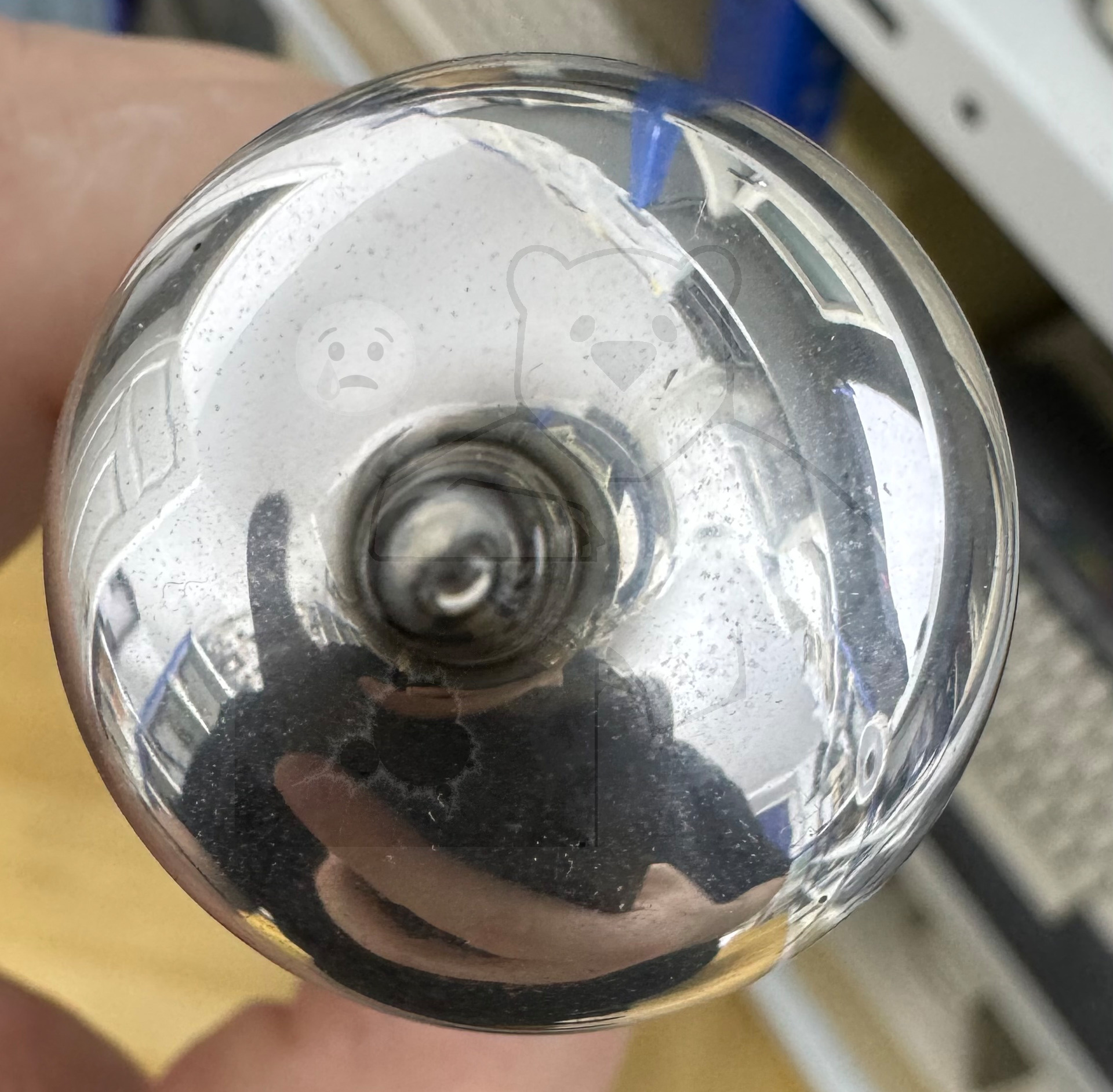

Röhre RE202 #8148 Bild 3

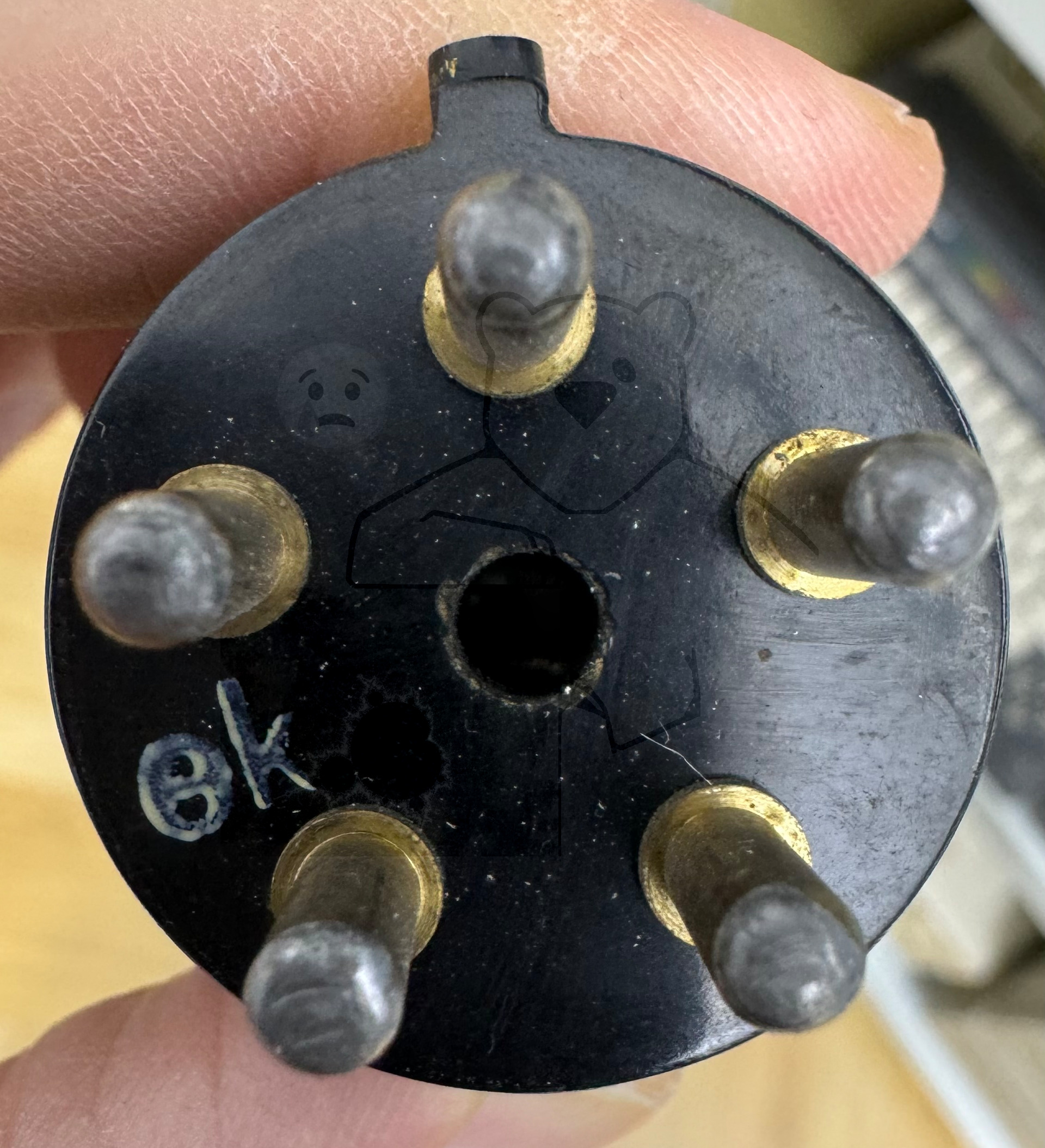

Röhre RE202 #8148 Bild 4
