🔎 Beschreibung der Röhre: 6Н9М Inventarnummer: 08110
| Name | → 6Н9М |
| Vergleichsname | 6N9M 6SL7 |
| Hersteller | → R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 2. Wahl 39-54 GK516 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S133b |
🔎 Beschreibung der Systeme für die Röhre: 6Н9М
| System 1 | System 2 | |
| Kathode | 3 | 6 |
| Gitter 1 | 1 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Н9М
Bildquelle: General Electric Datenblatt
🔎 Bilder der Röhre: 6Н9М

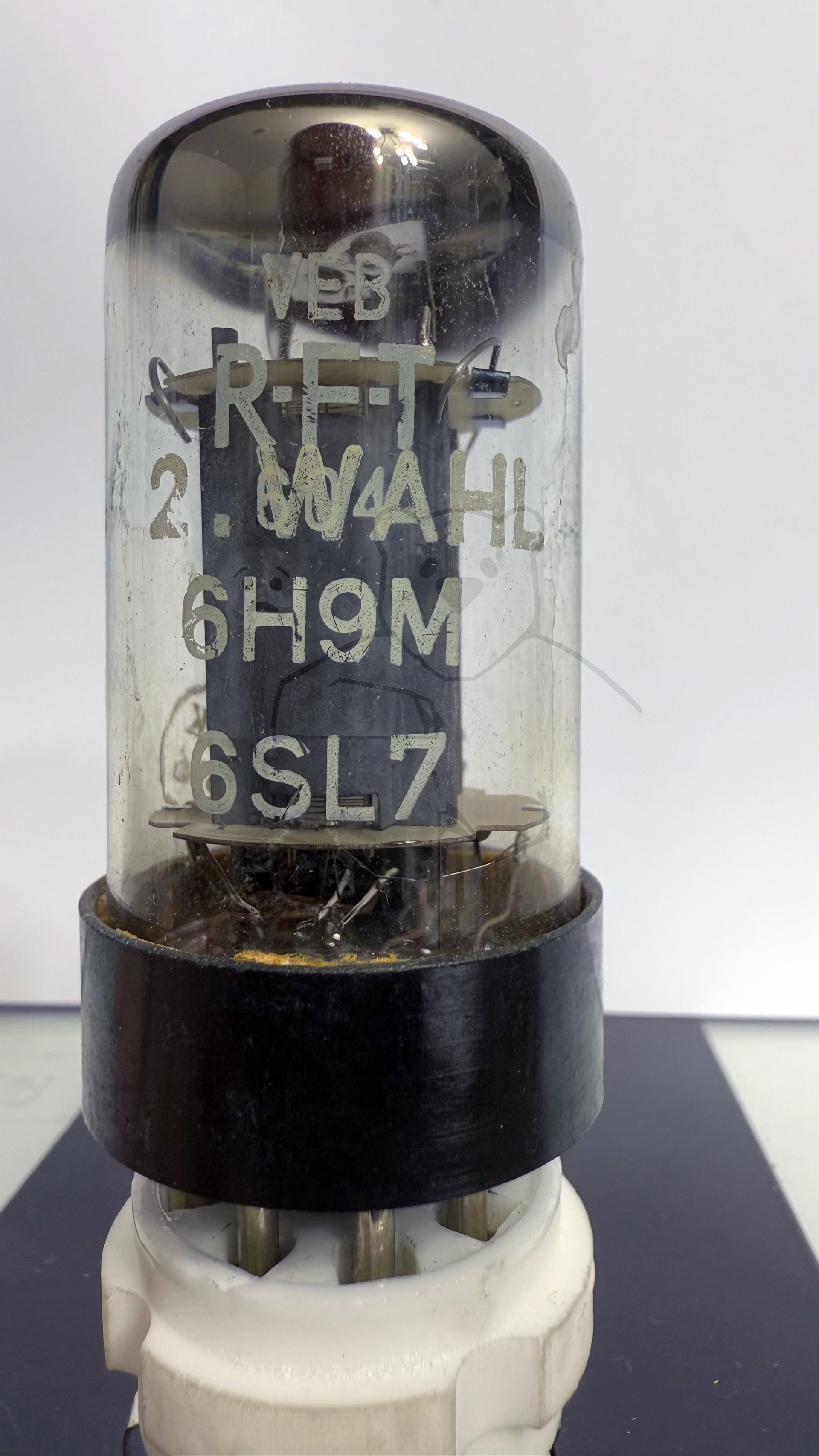

Röhre 6Н9М #8110 Bild 1

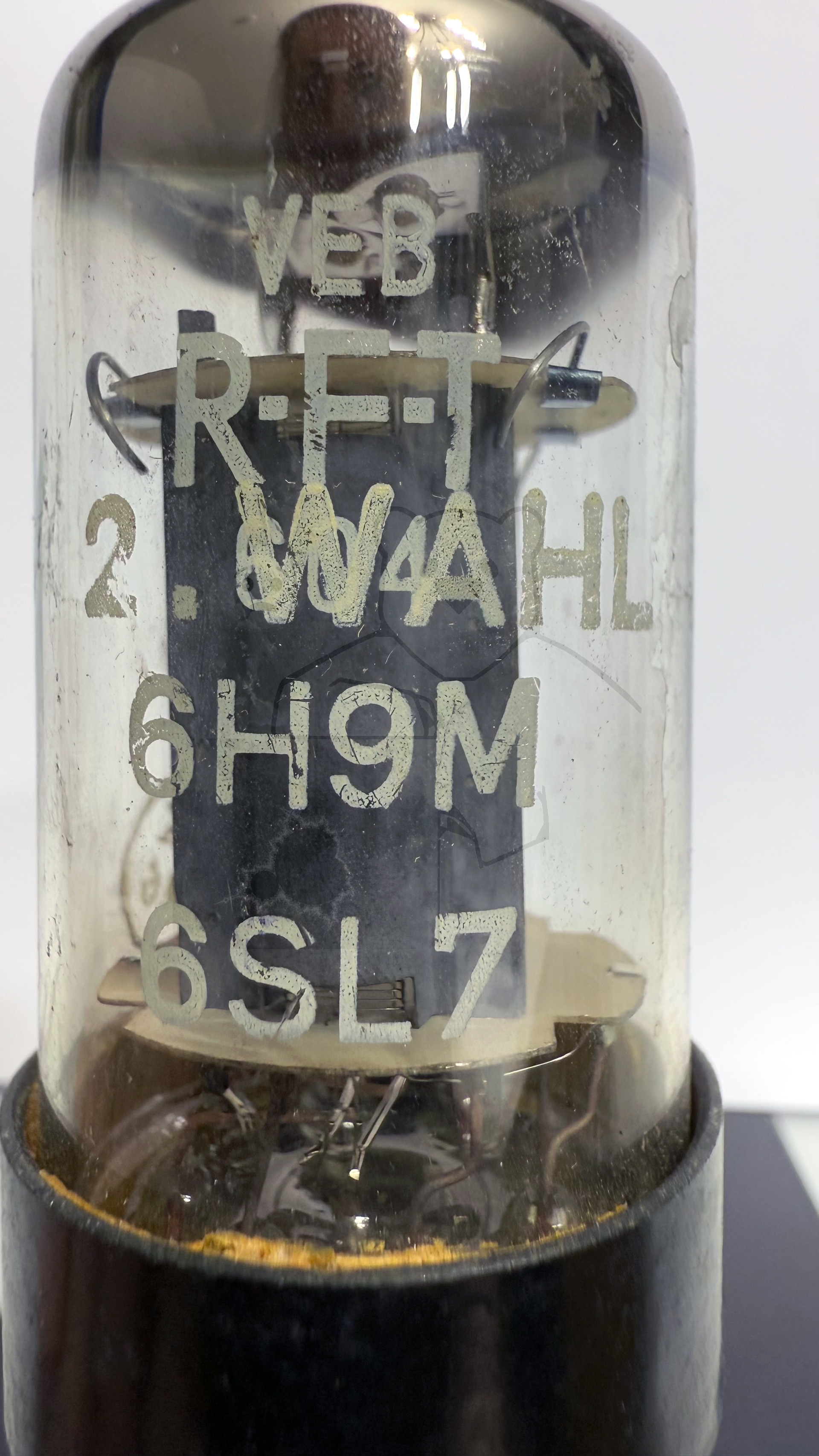

Röhre 6Н9М #8110 Bild 2

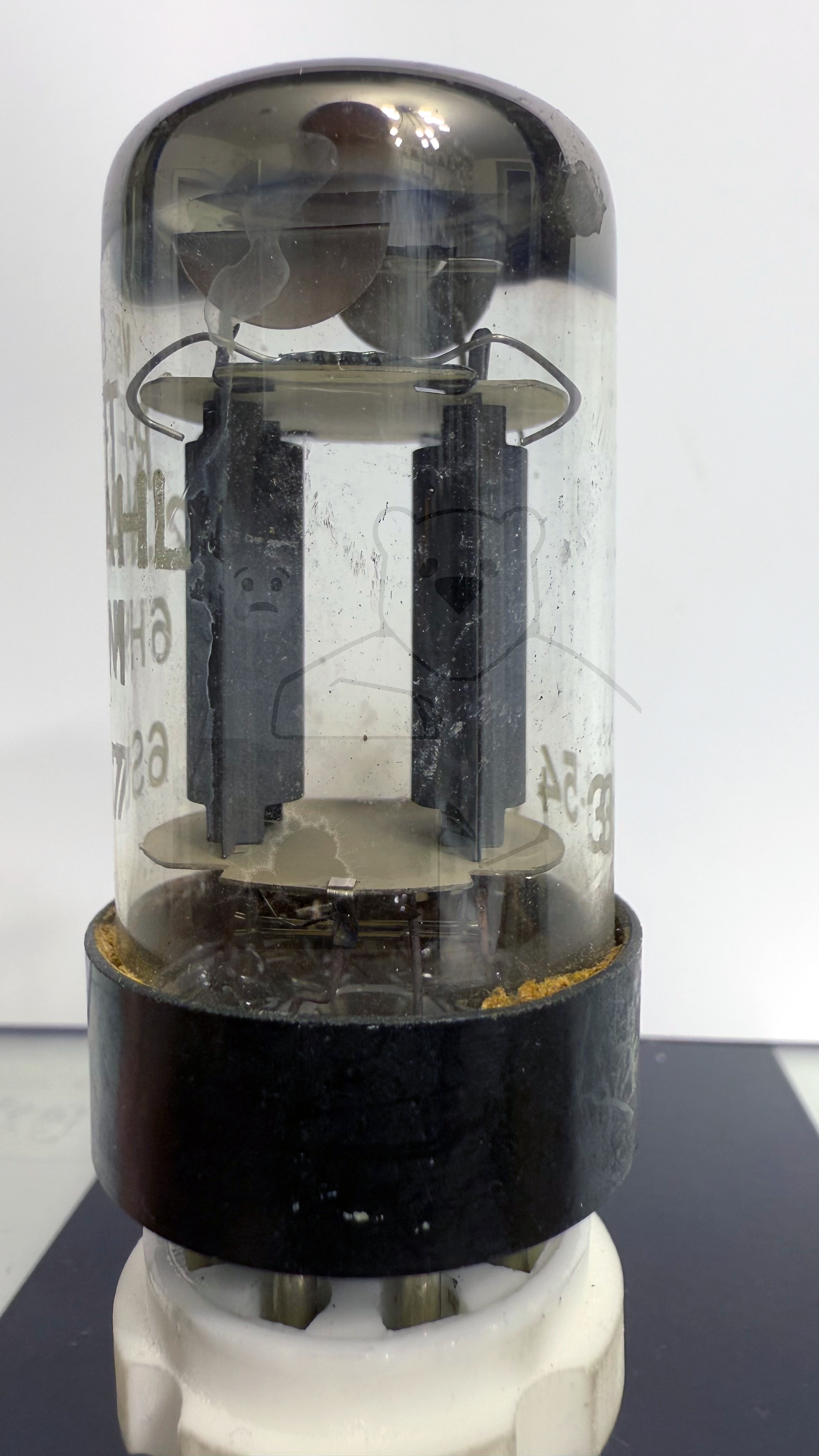

Röhre 6Н9М #8110 Bild 3

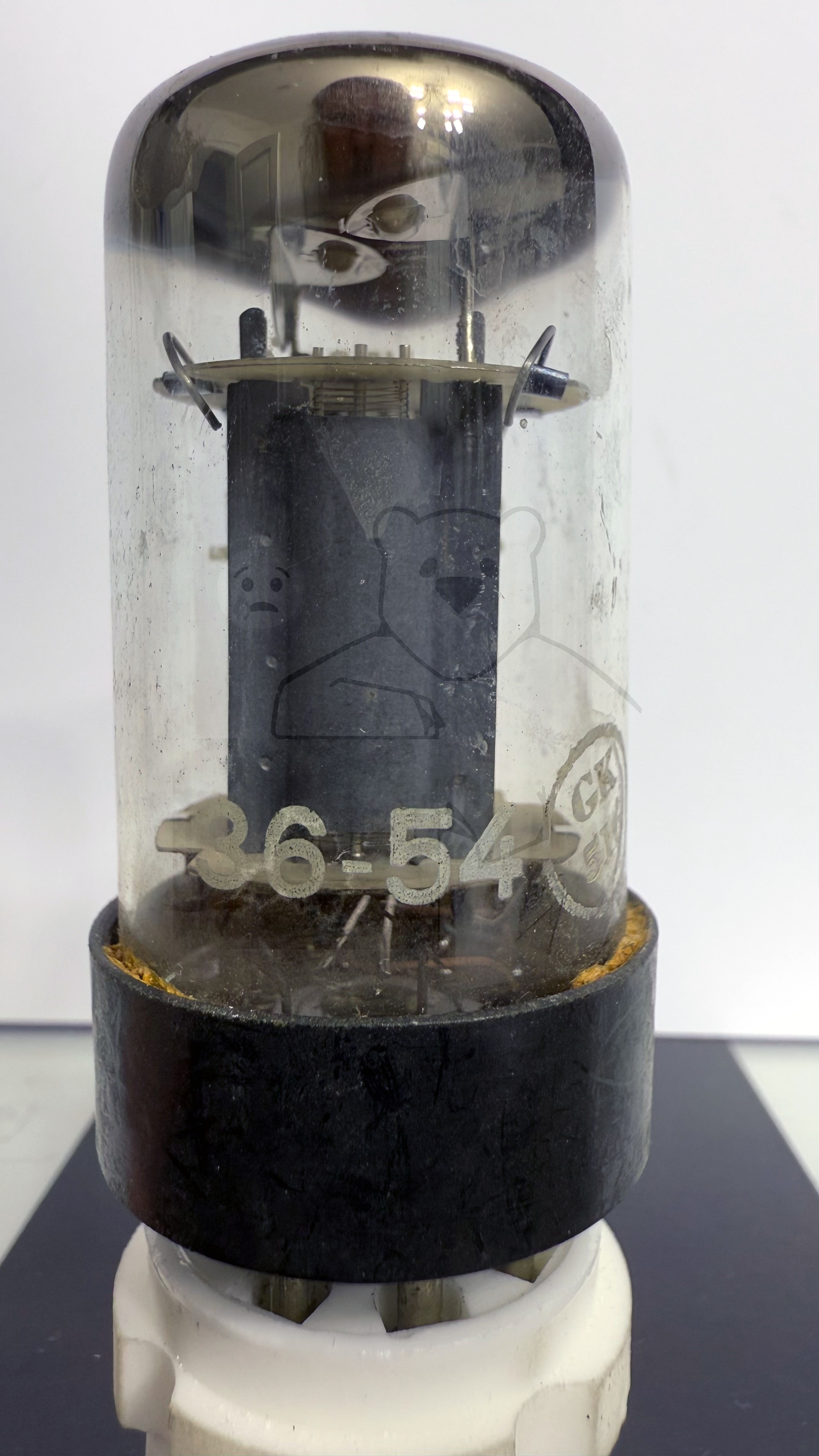

Röhre 6Н9М #8110 Bild 4

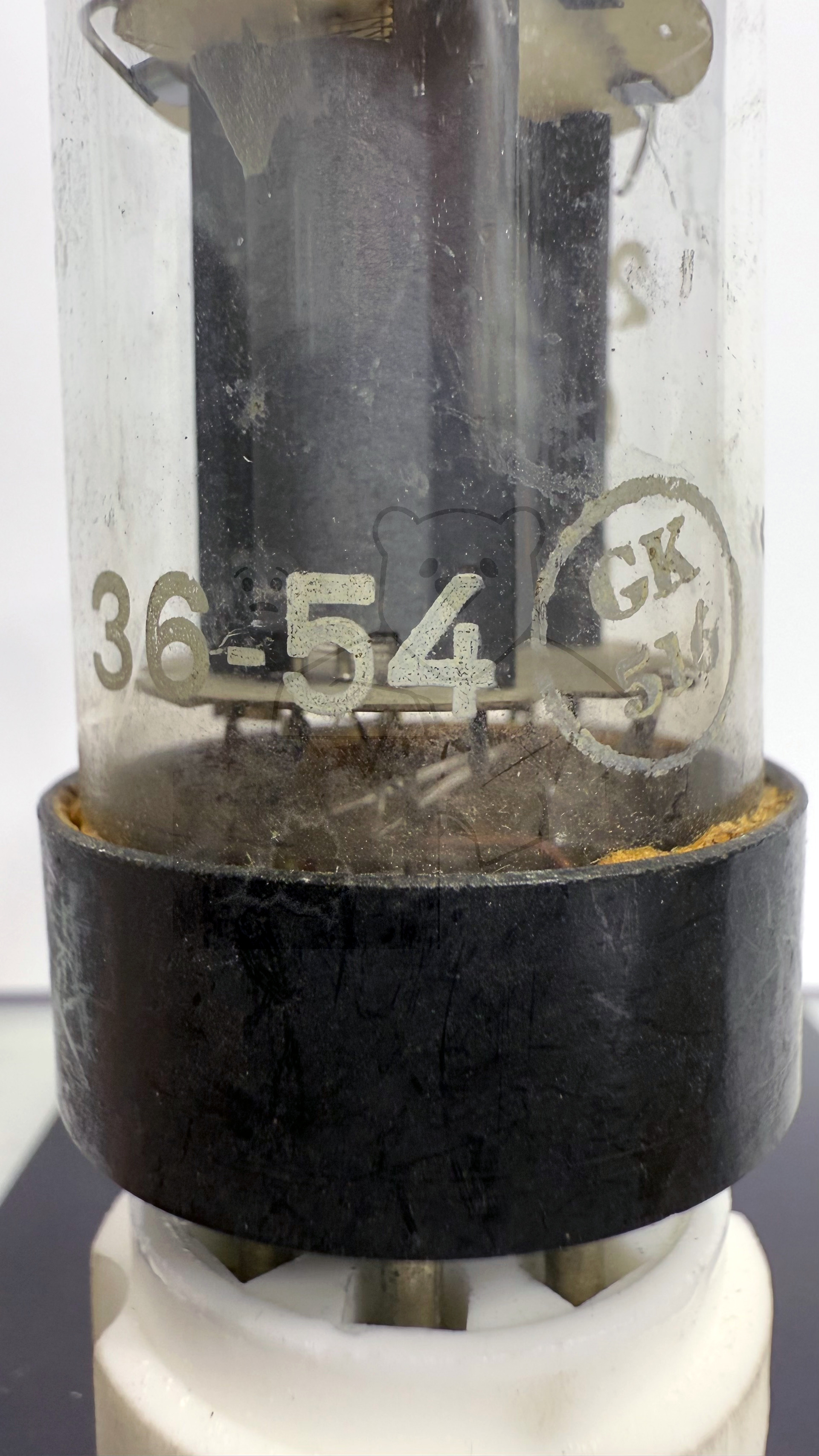

Röhre 6Н9М #8110 Bild 5

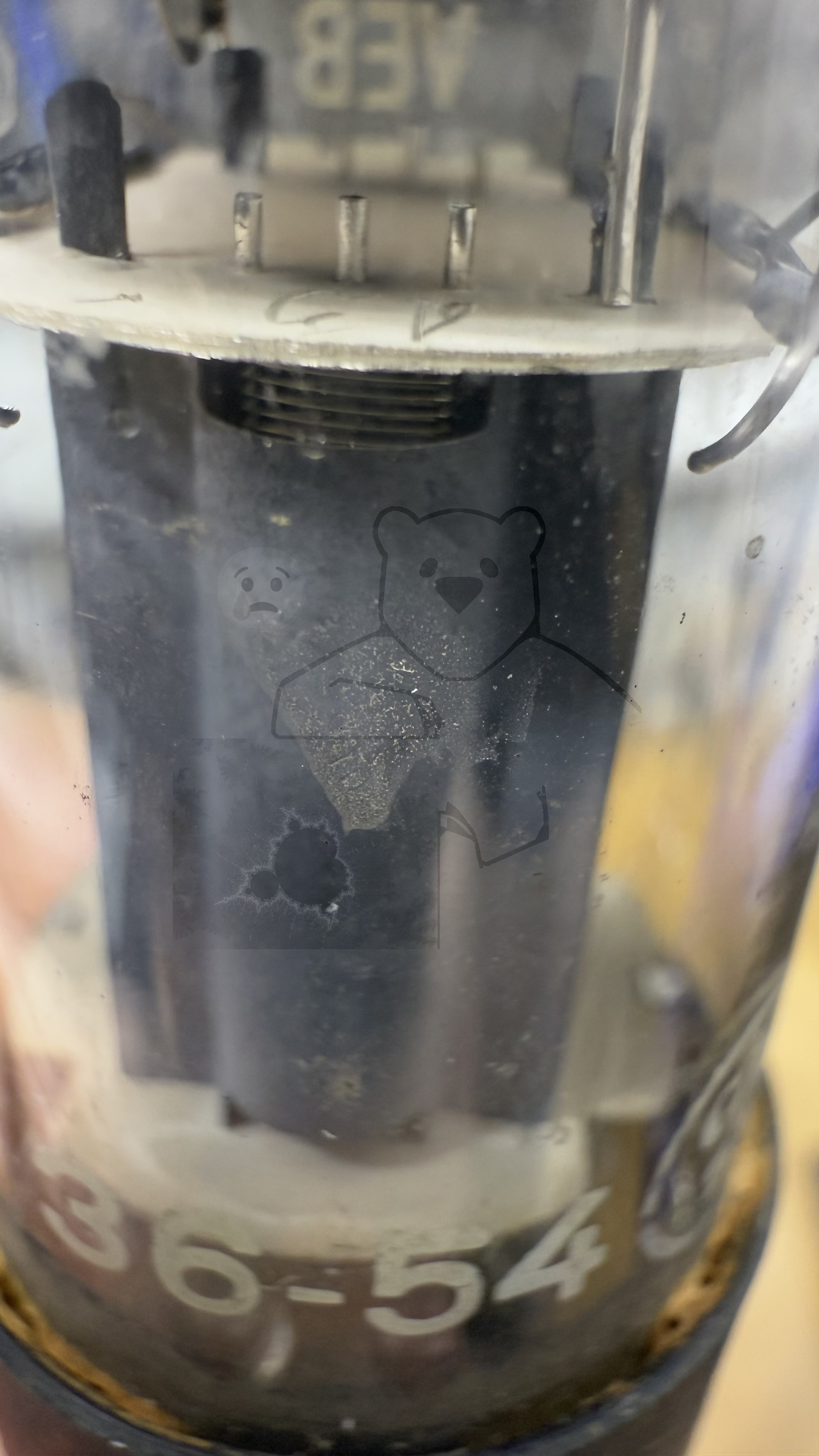

Röhre 6Н9М #8110 Bild 6

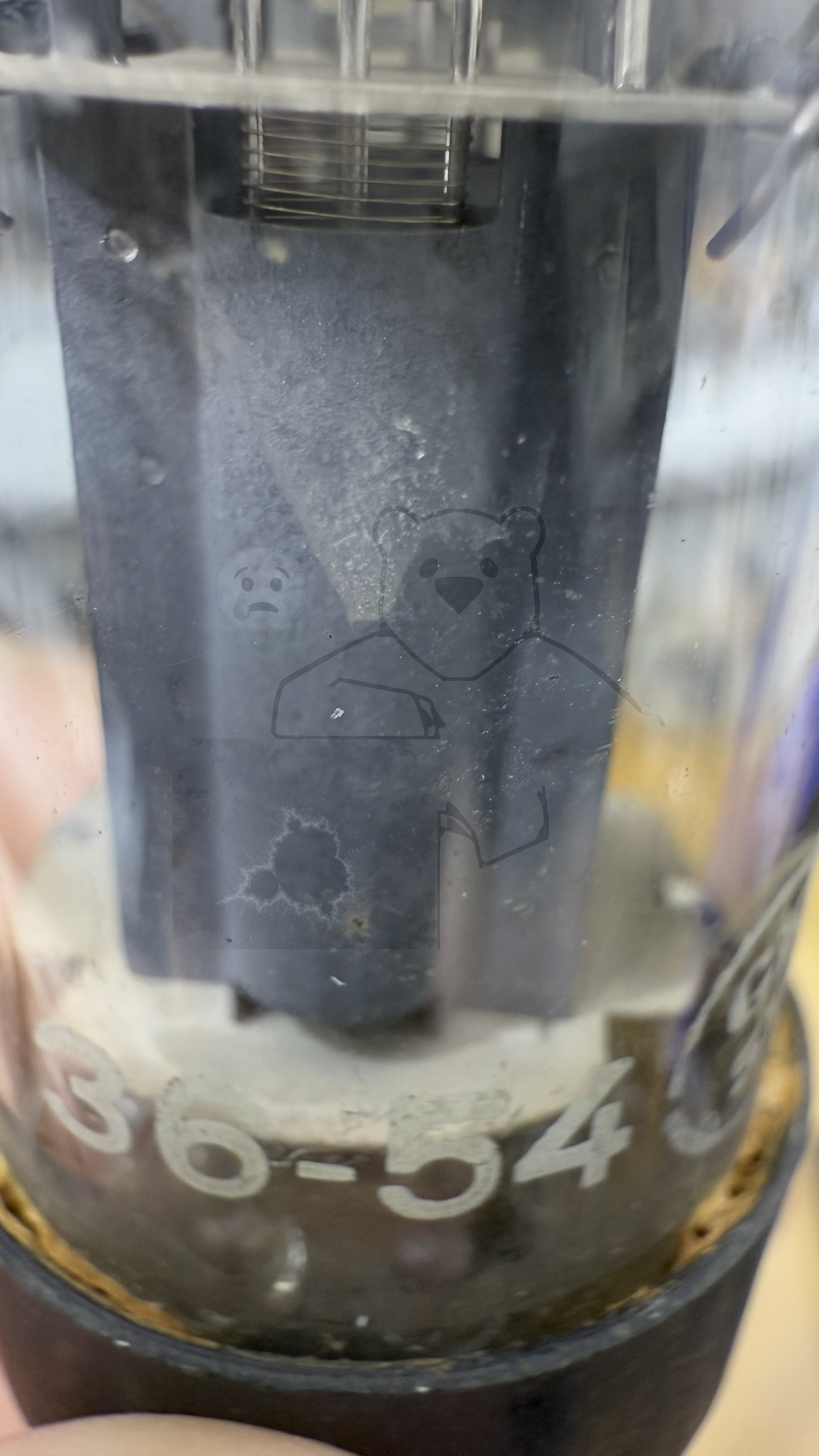

Röhre 6Н9М #8110 Bild 7

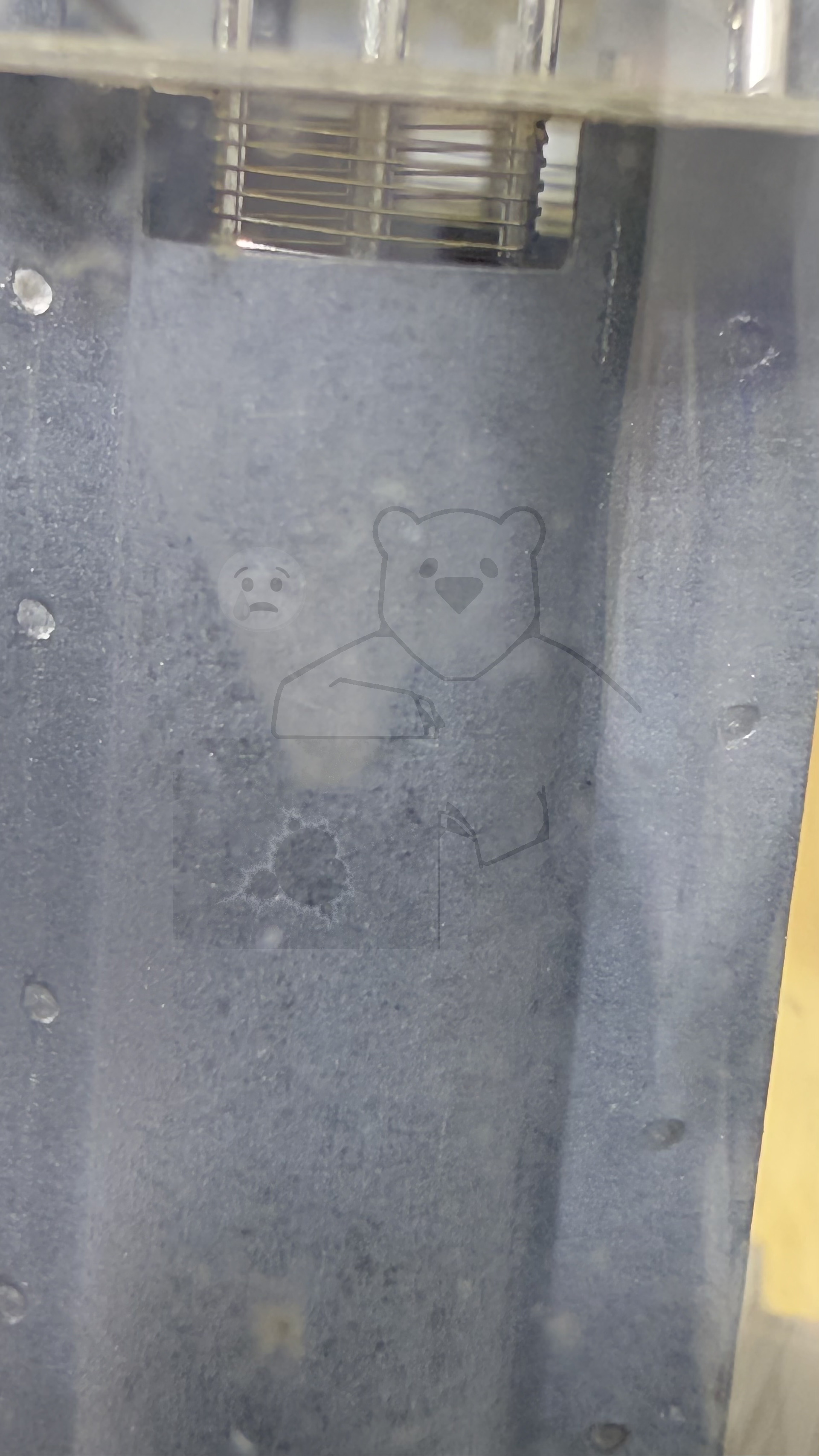

Röhre 6Н9М #8110 Bild 8

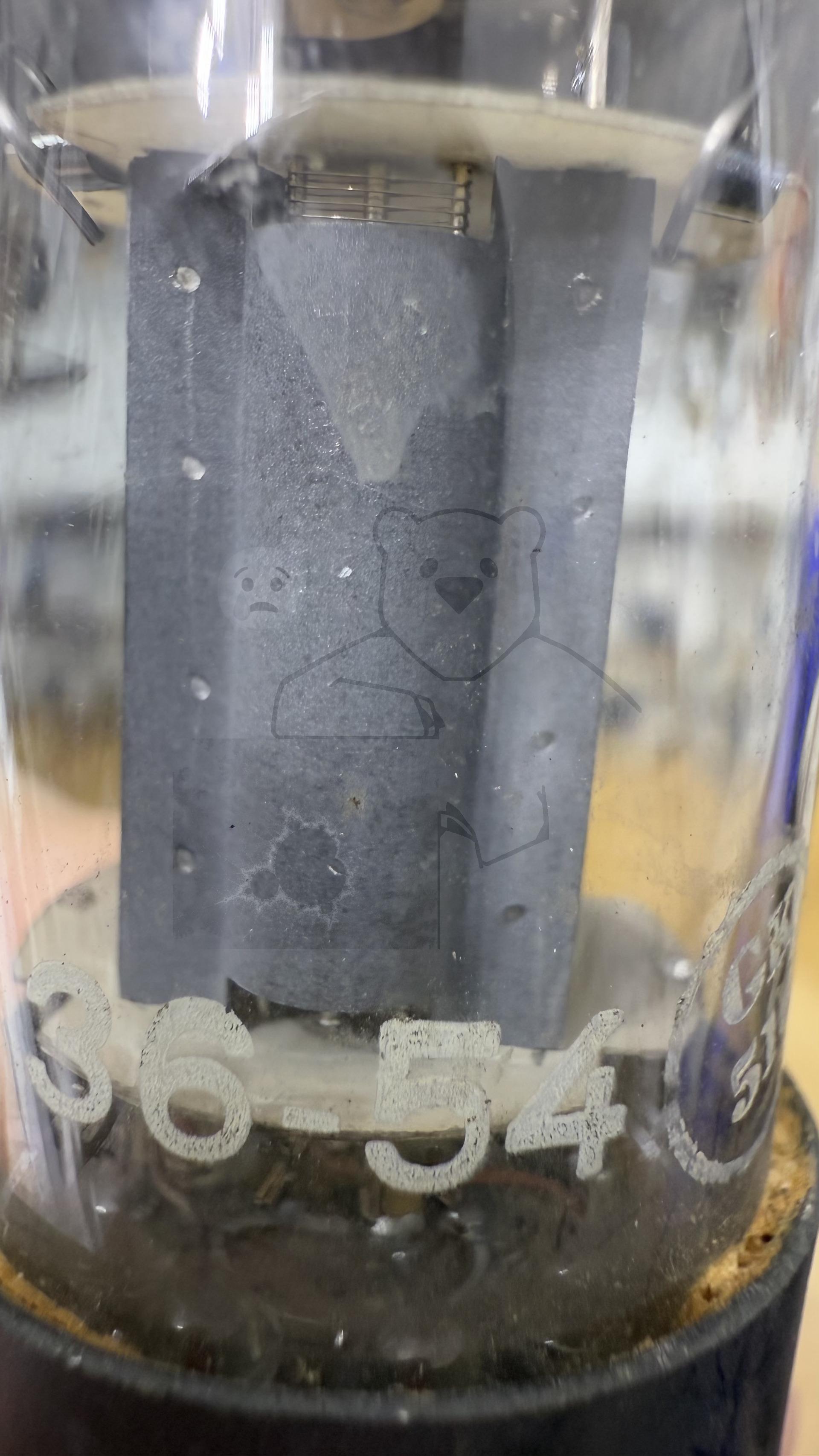

Röhre 6Н9М #8110 Bild 9

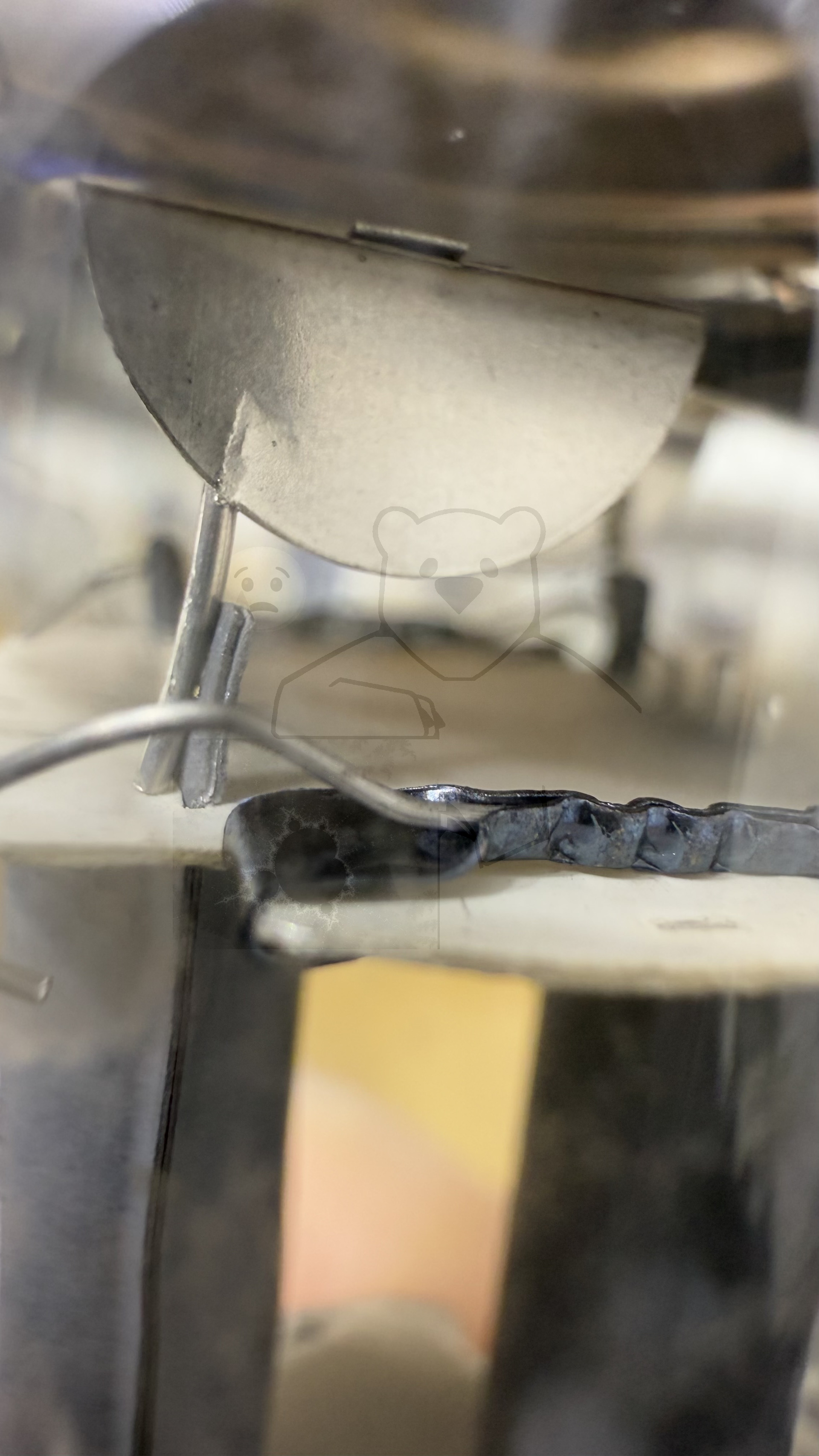

Röhre 6Н9М #8110 Bild 10

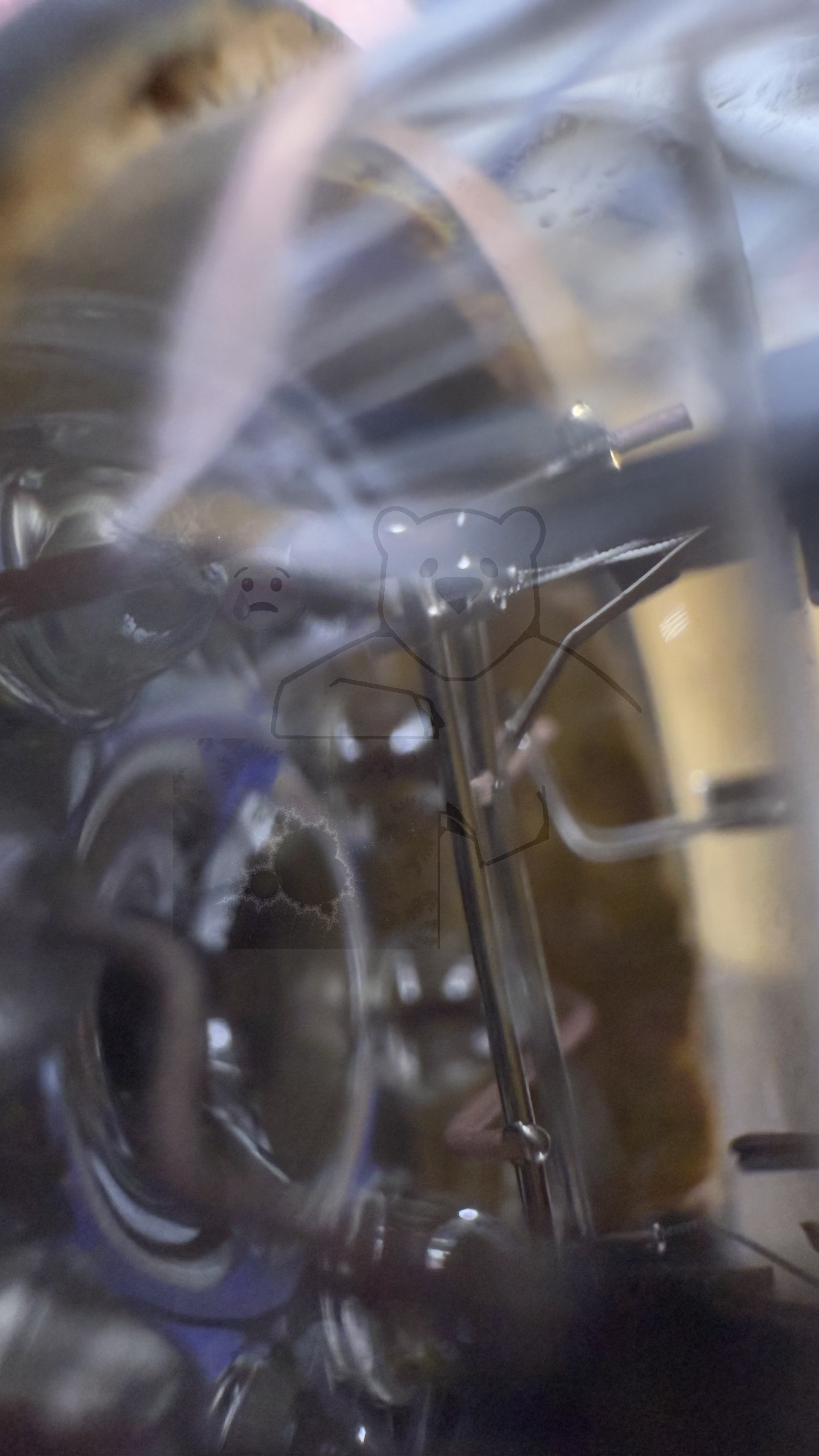

Röhre 6Н9М #8110 Bild 11

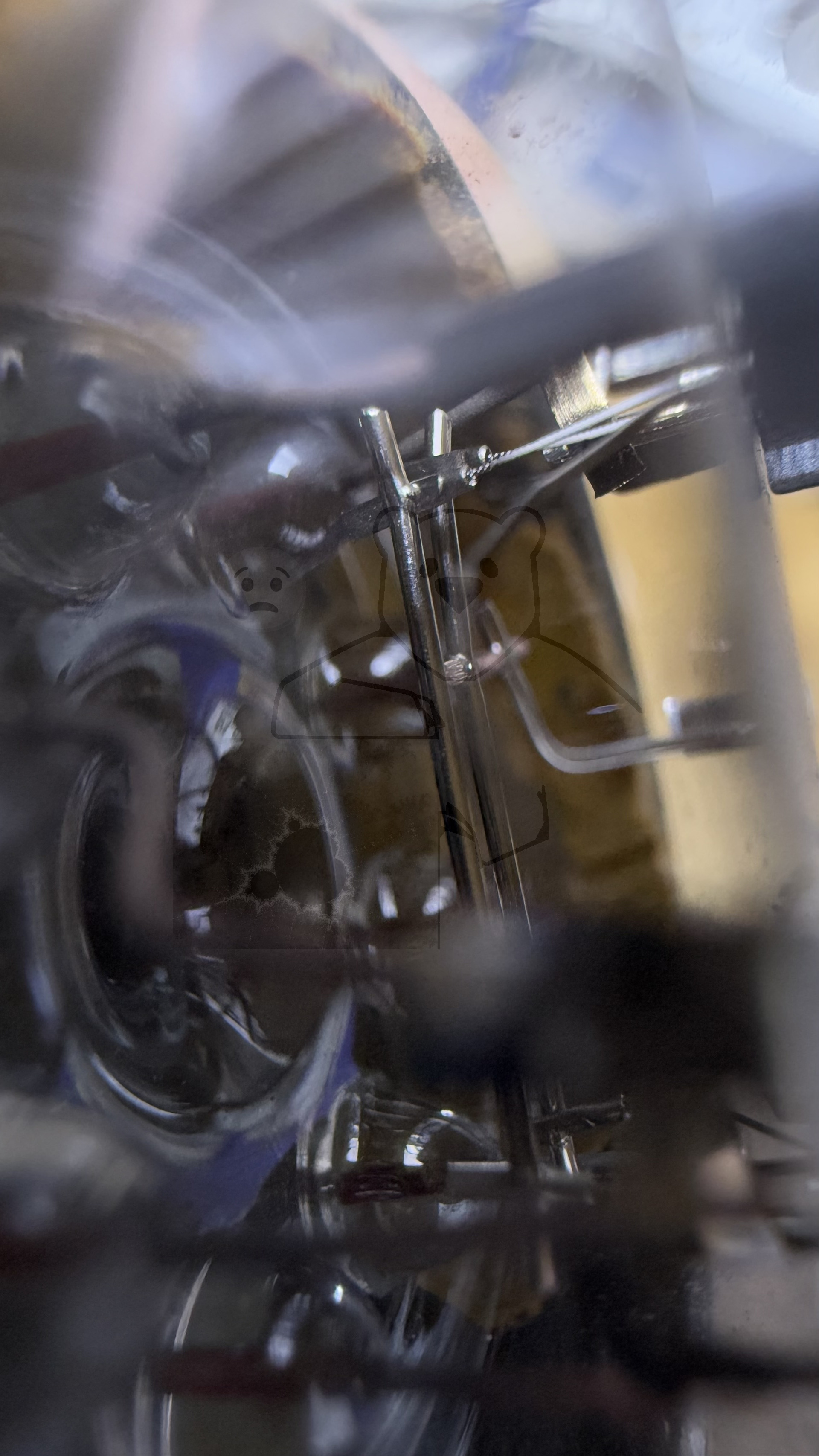

Röhre 6Н9М #8110 Bild 12

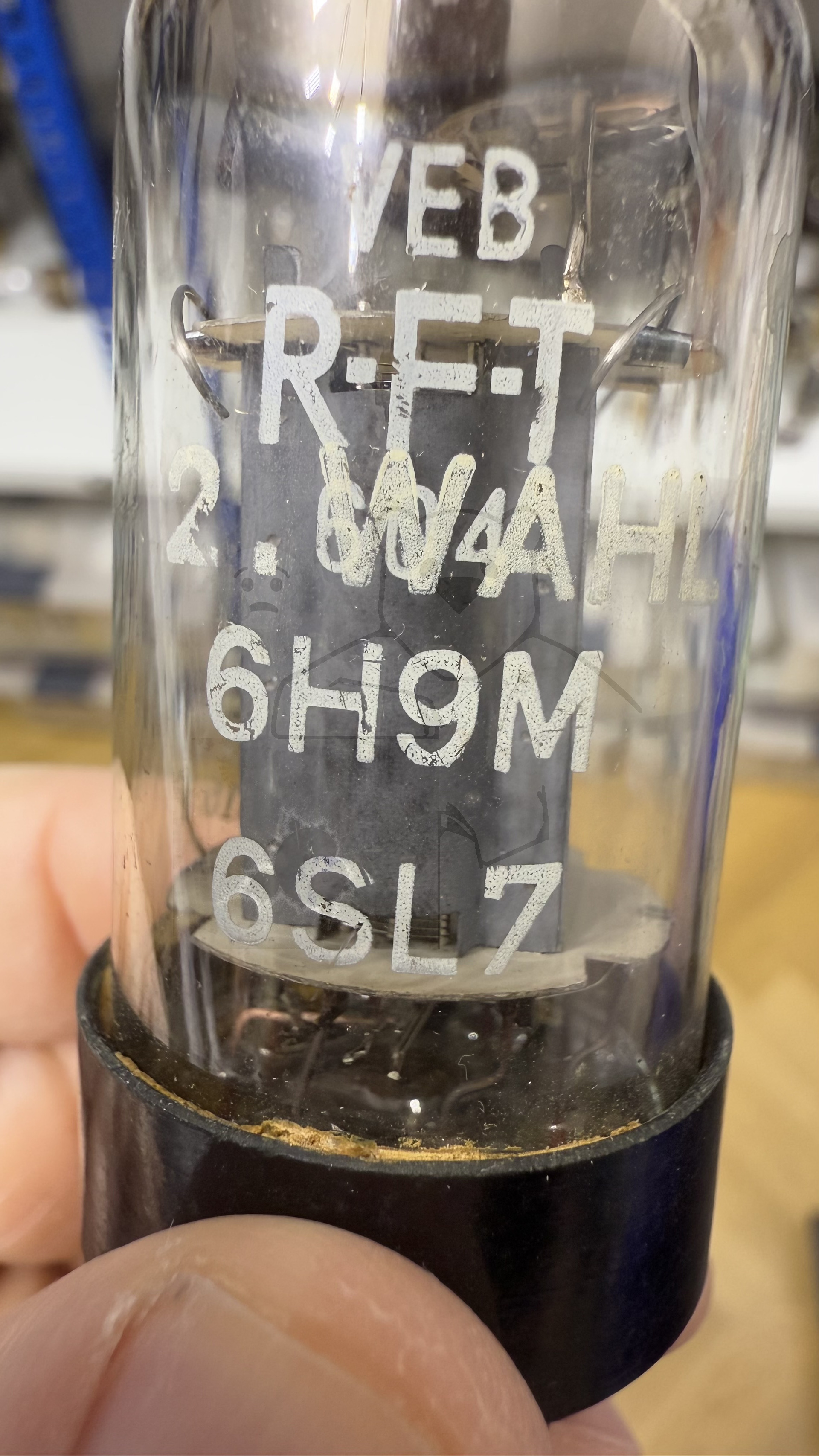

Röhre 6Н9М #8110 Bild 13

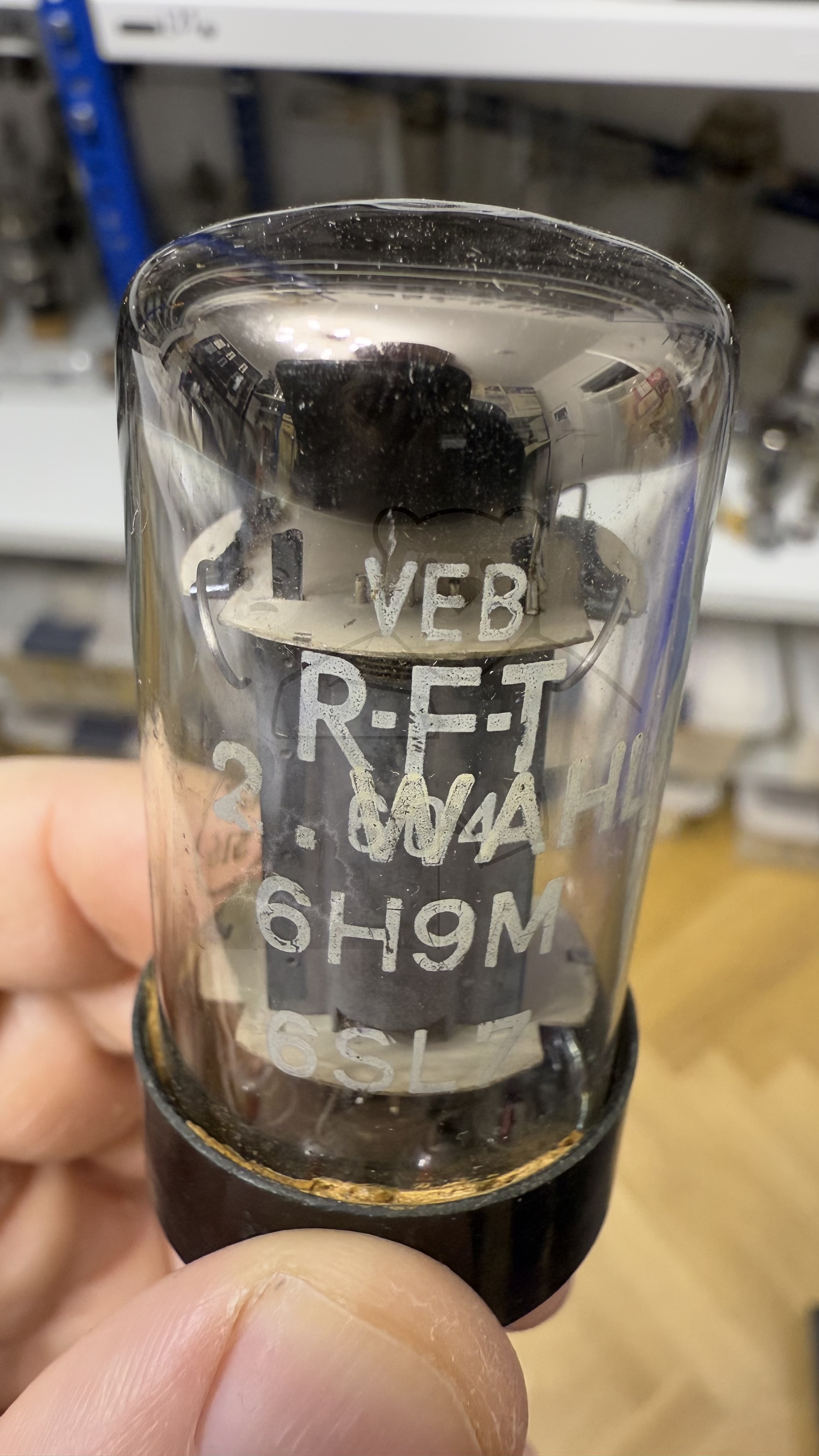

Röhre 6Н9М #8110 Bild 14

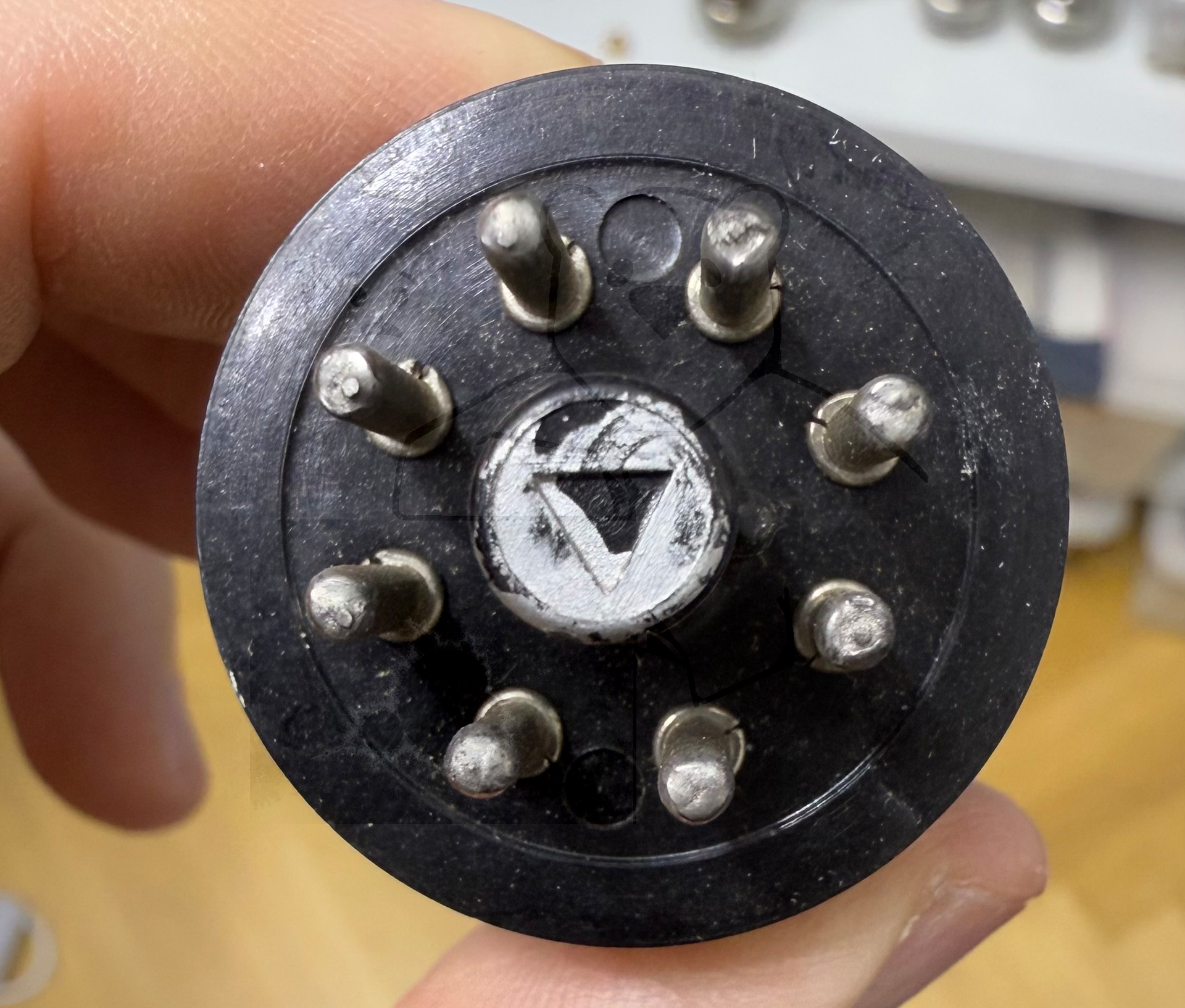

Röhre 6Н9М #8110 Bild 15
