🔎 Beschreibung der Röhre: 6Н9С Inventarnummer: 08066
| Name | → 6Н9С |
| Vergleichsname | 6N9S 6SL7GT |
| Hersteller | → UdSSR (РЕФЛЕКТОР, Reflector) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК 3 Produziert: 08/1988 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S132 |
🔎 Beschreibung der Systeme für die Röhre: 6Н9С
| System 1 | System 2 | |
| Kathode | 3 | 6 |
| Gitter 1 | 1 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Н9С
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6Н9С
Datenblatt 6SL7 RCA.pdf (142 kB)
Datenblatt 6SL7 RFT.pdf (71 kB)
Datenblatt 6SL7GT General Electric.pdf (367 kB)
Datenblatt 6Н9С UdSSR Version 1.pdf (619 kB)
Datenblatt 6Н9С UdSSR Version 2 [www.tubedata.info].pdf (94 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Н9С

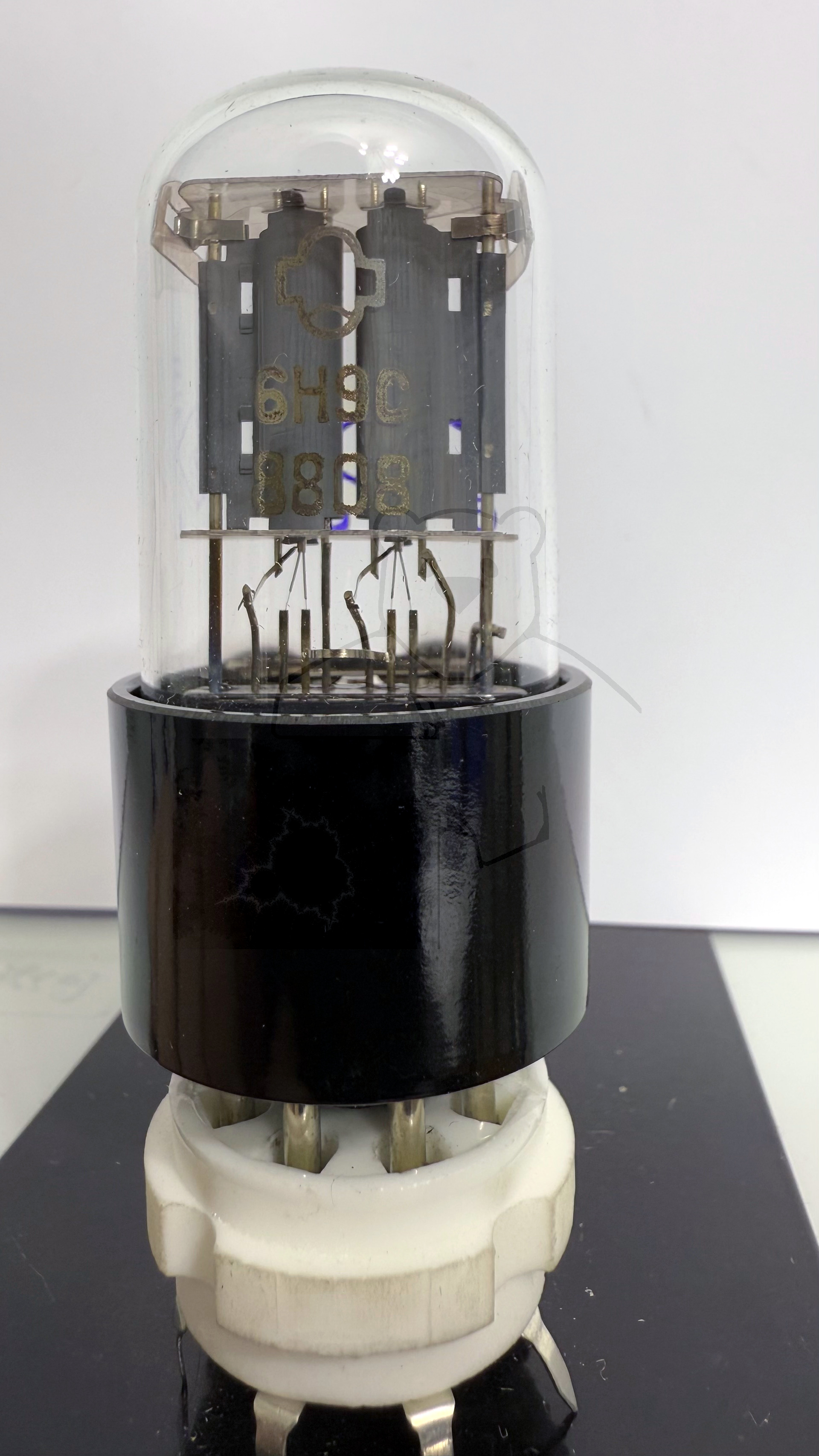

Röhre 6Н9С #8066 Bild 1

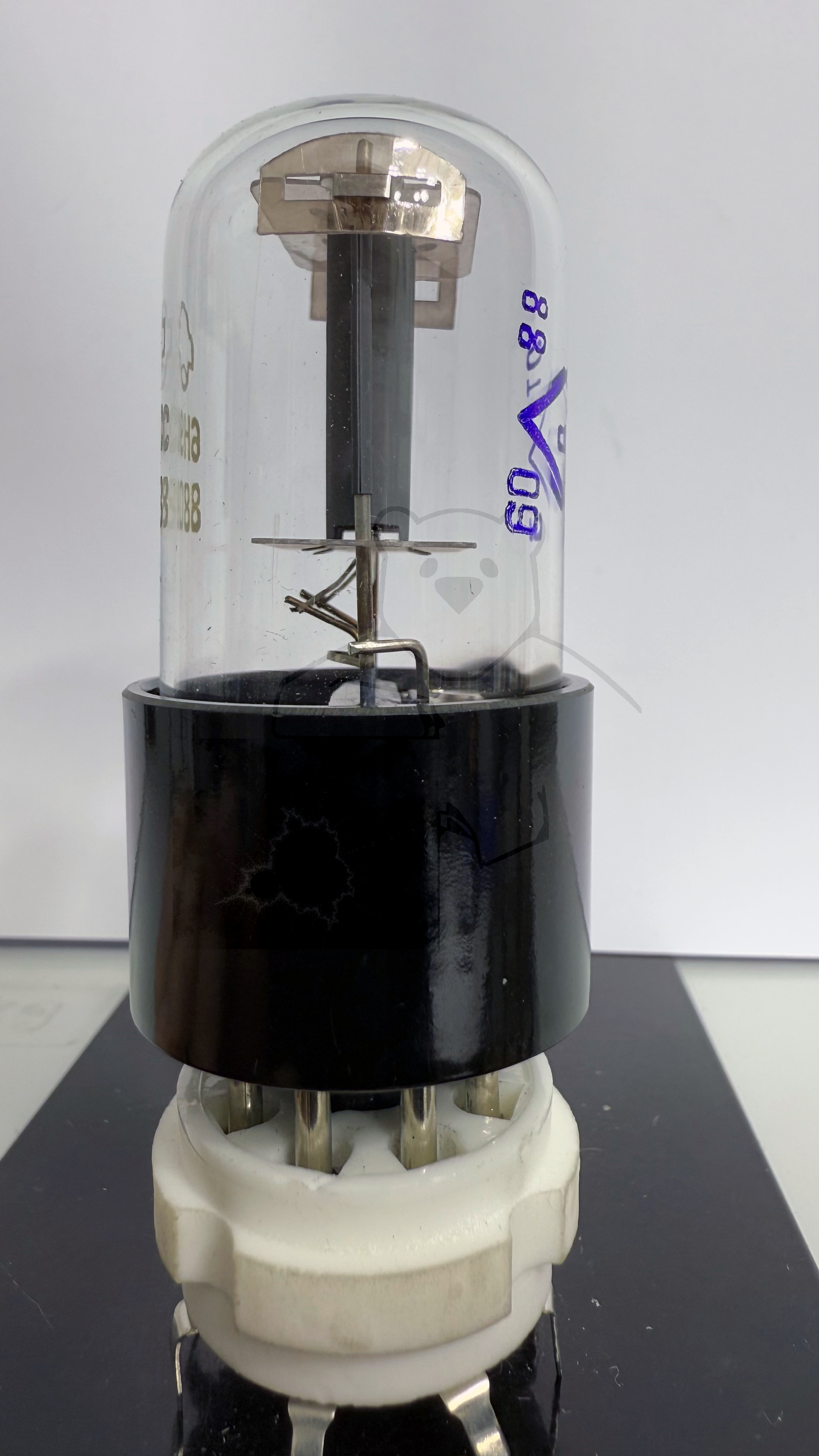

Röhre 6Н9С #8066 Bild 2
Röhre 6Н9С #8066 Verpackung Bild 1
Röhre 6Н9С #8066 Verpackung Bild 2
