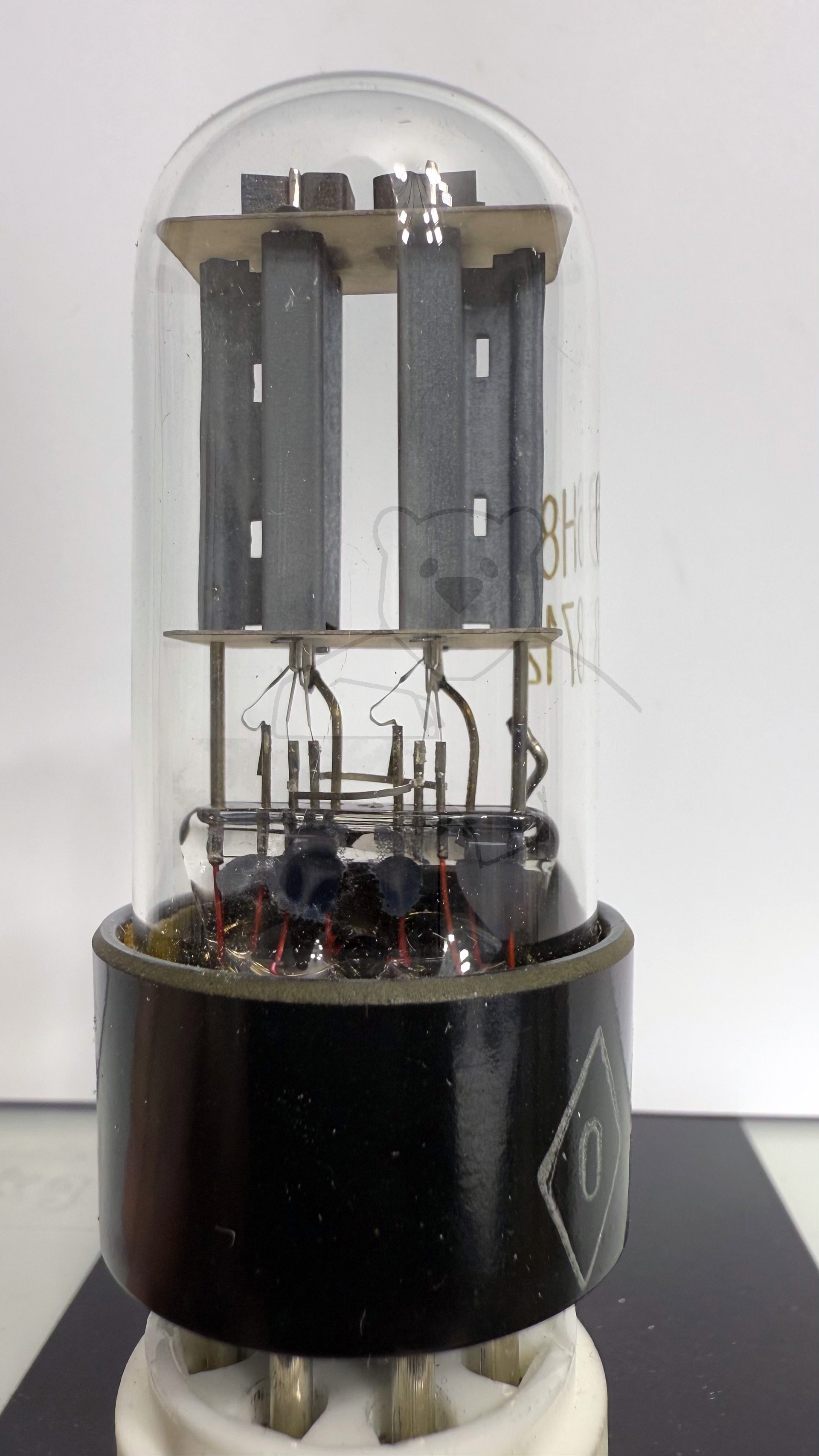

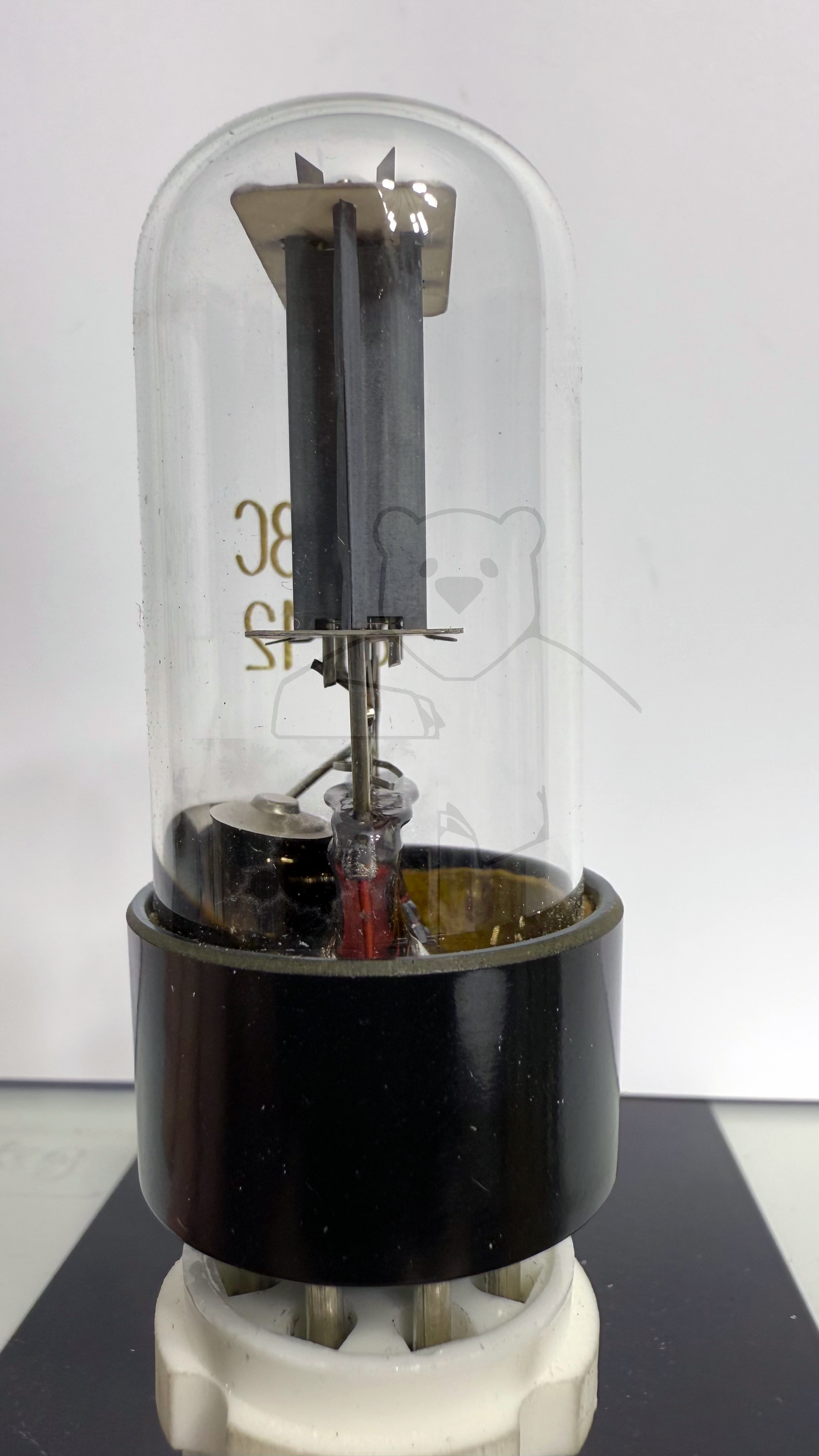

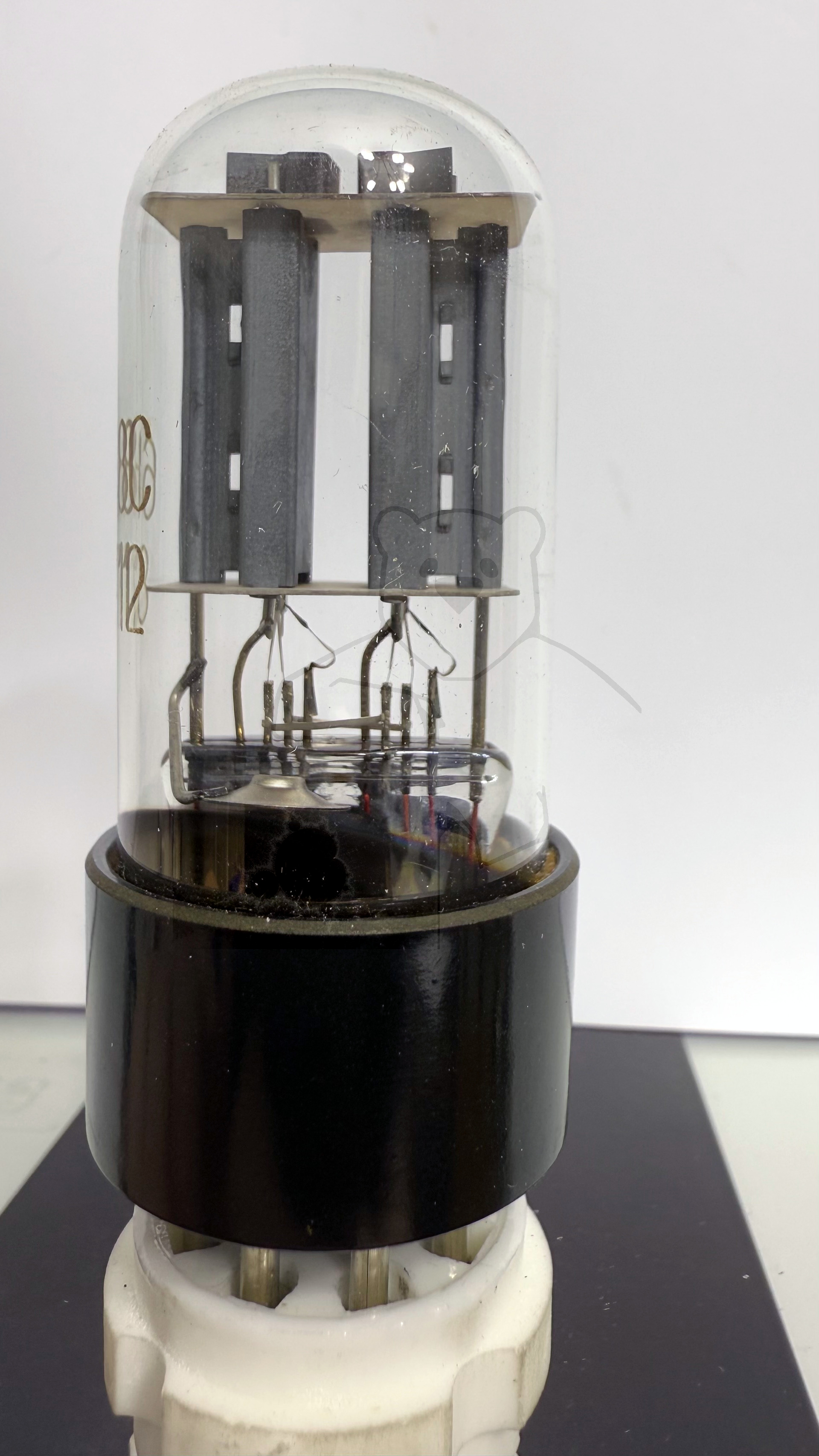

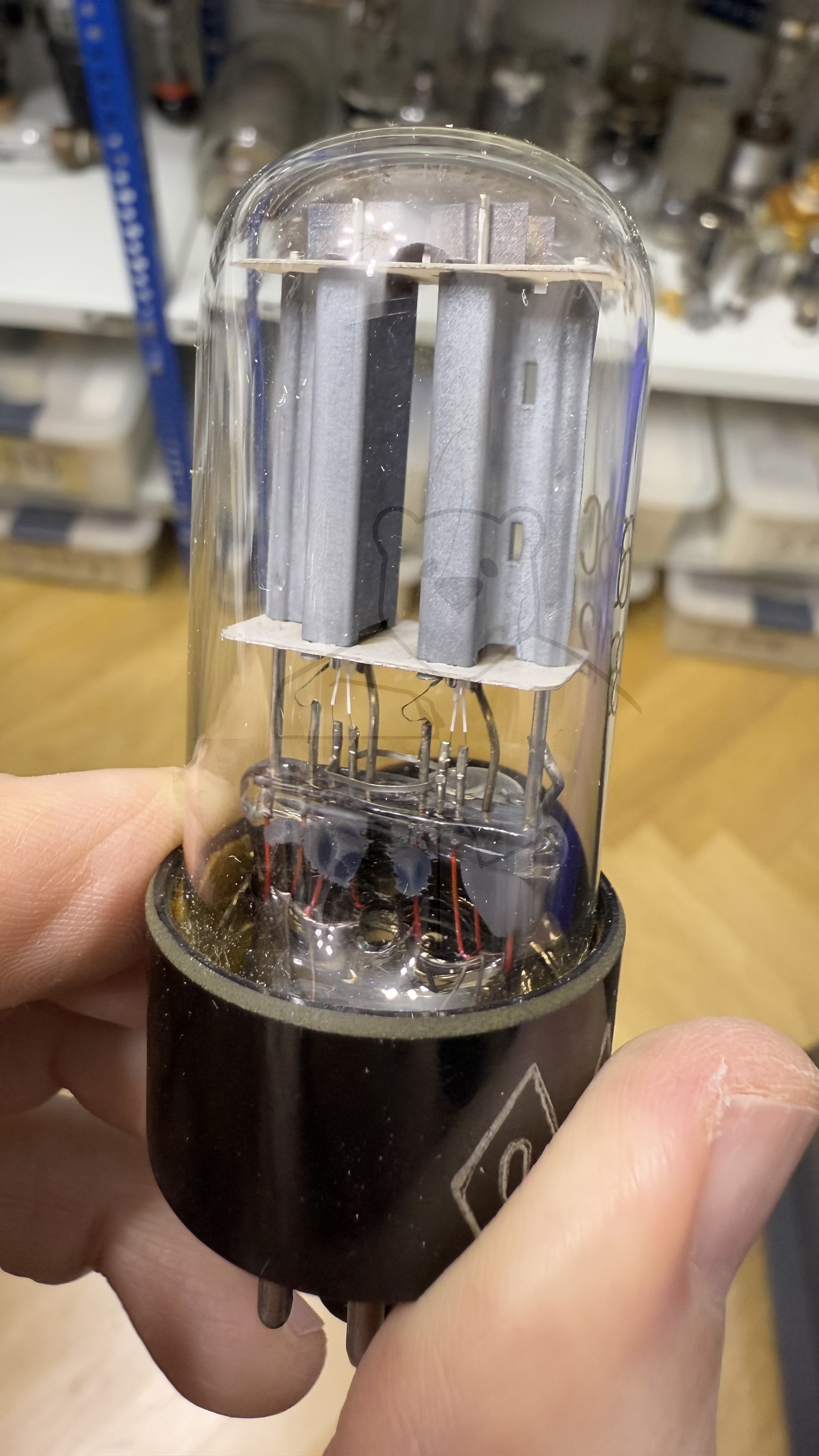

Daten und Bilder der Röhre: 6Н8С

🔎 Beschreibung der Röhre: 6Н8С Inventarnummer: 08031

Name	→ 6Н8С
Vergleichsname	6N8S → 6SN7GT
Hersteller	→ UdSSR (ФОТОН, Foton)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt

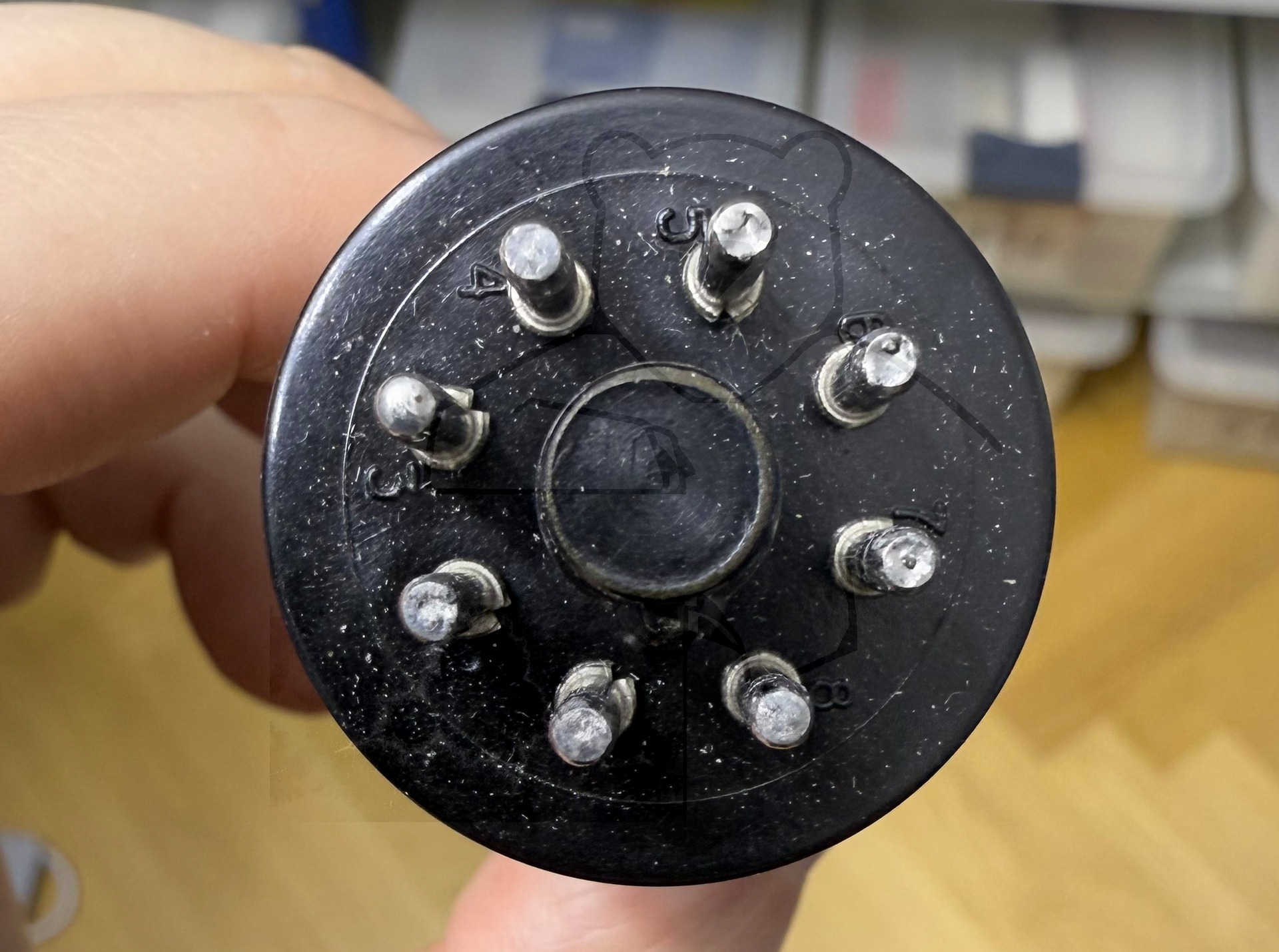

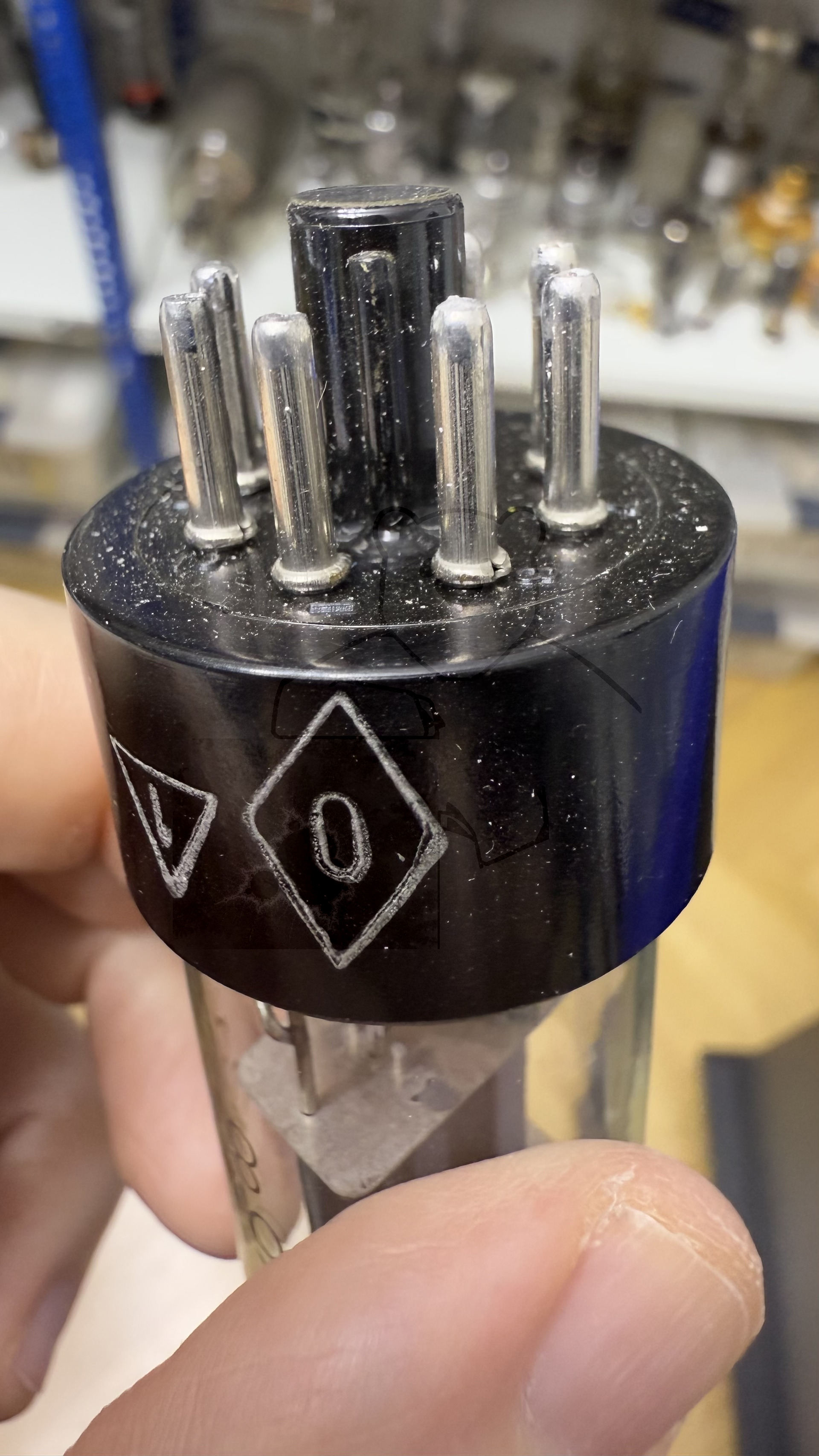

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

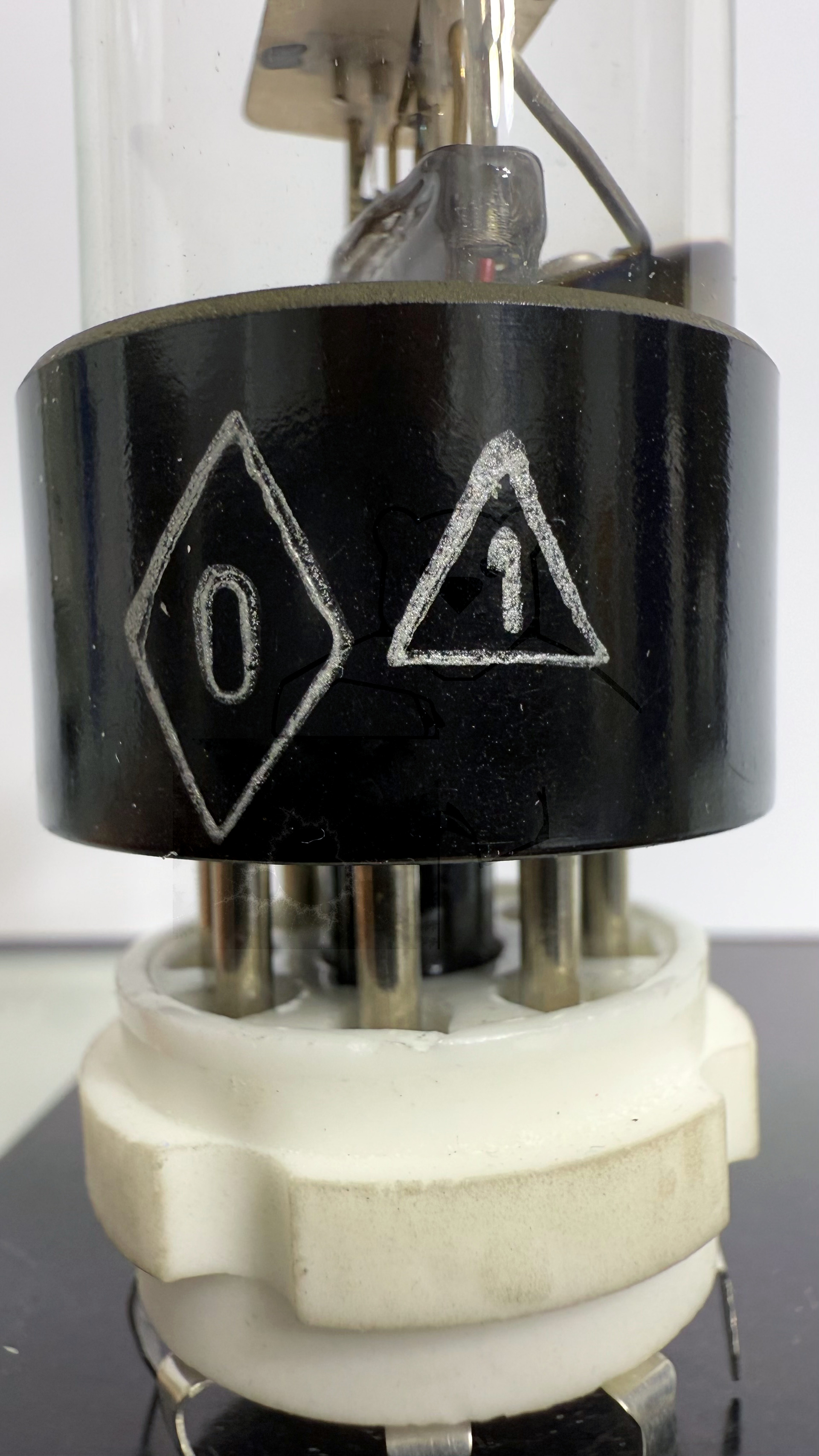

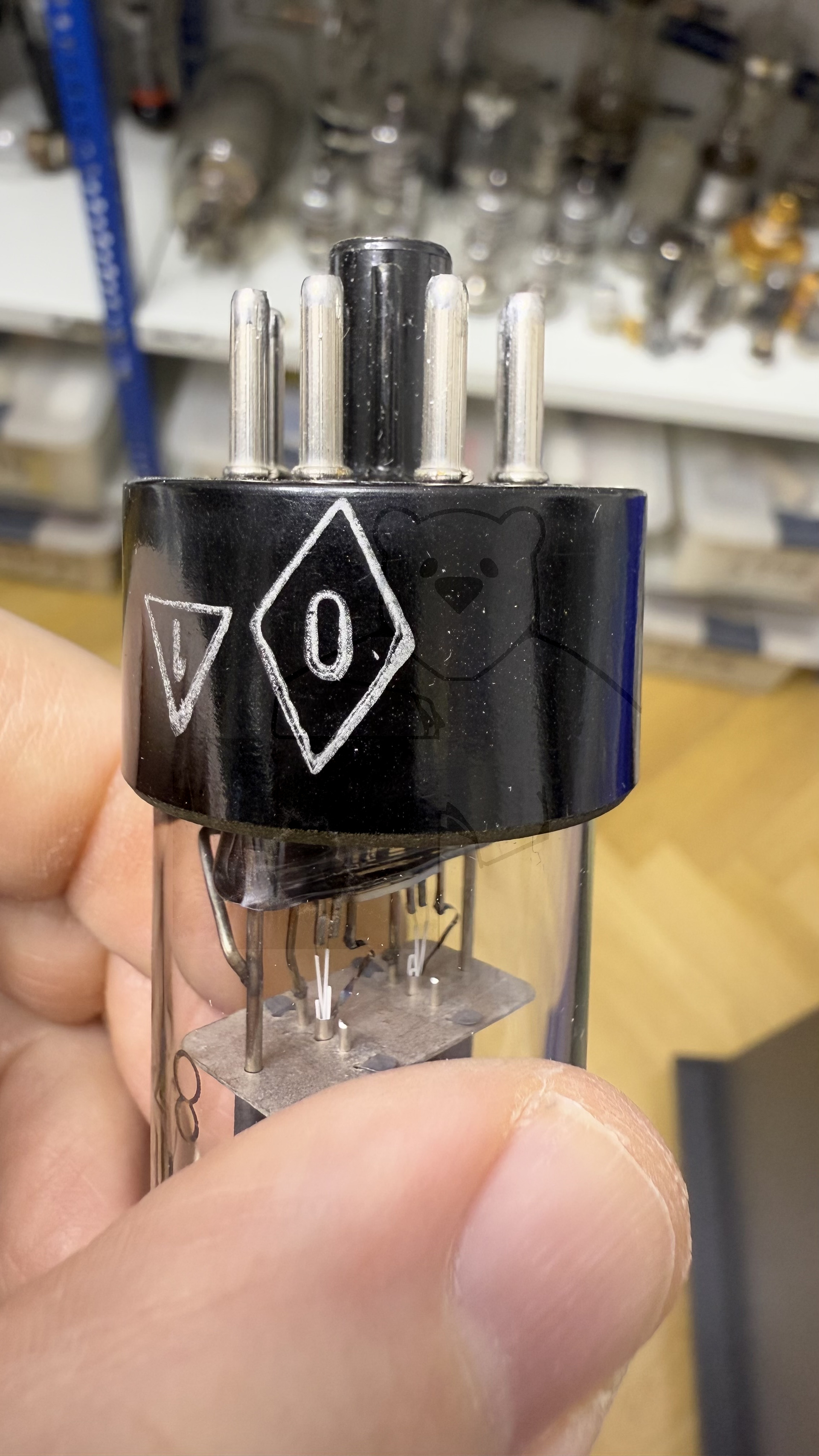

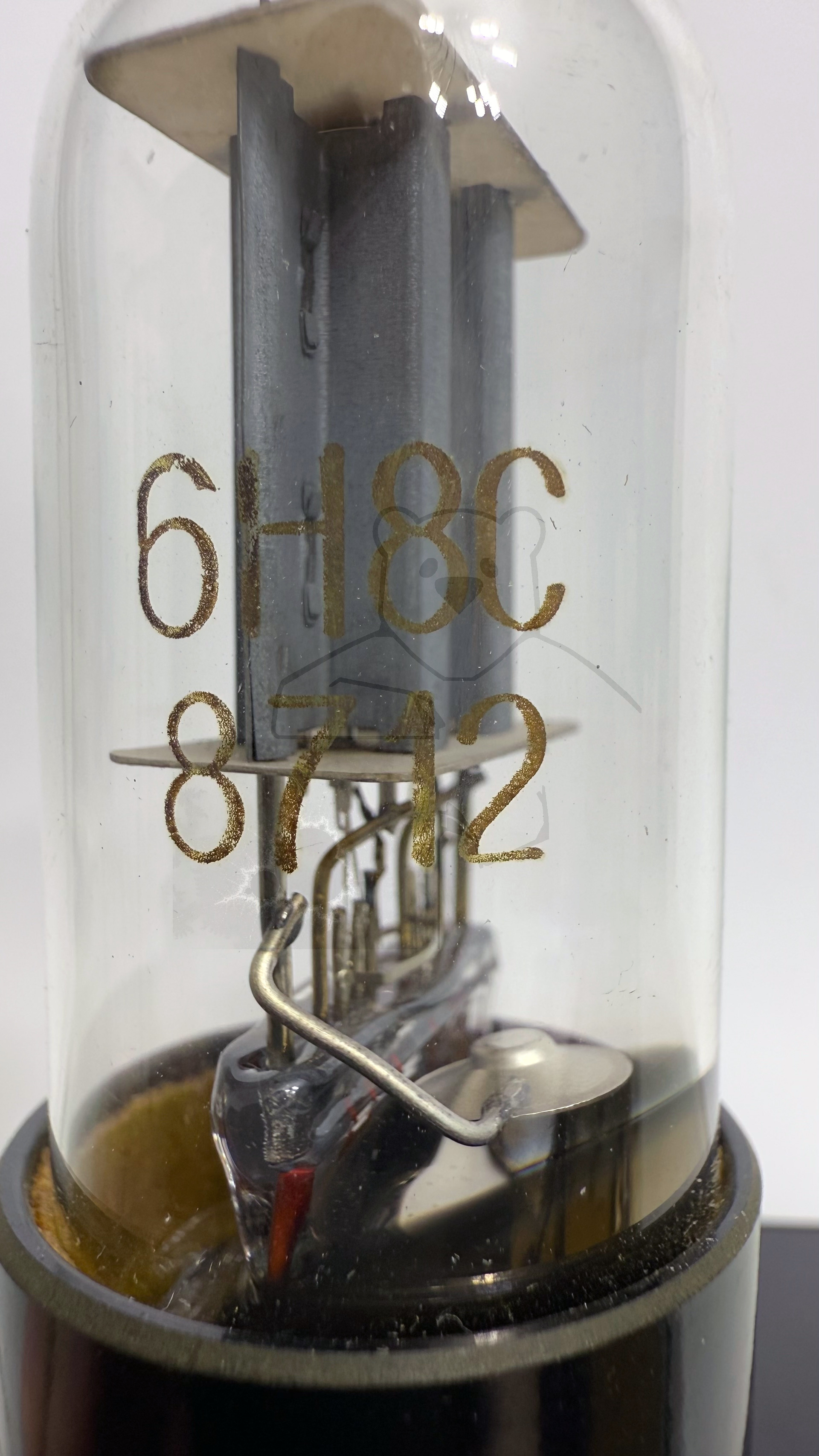

Informationen	ОТК0 Produziert: 12/1987
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

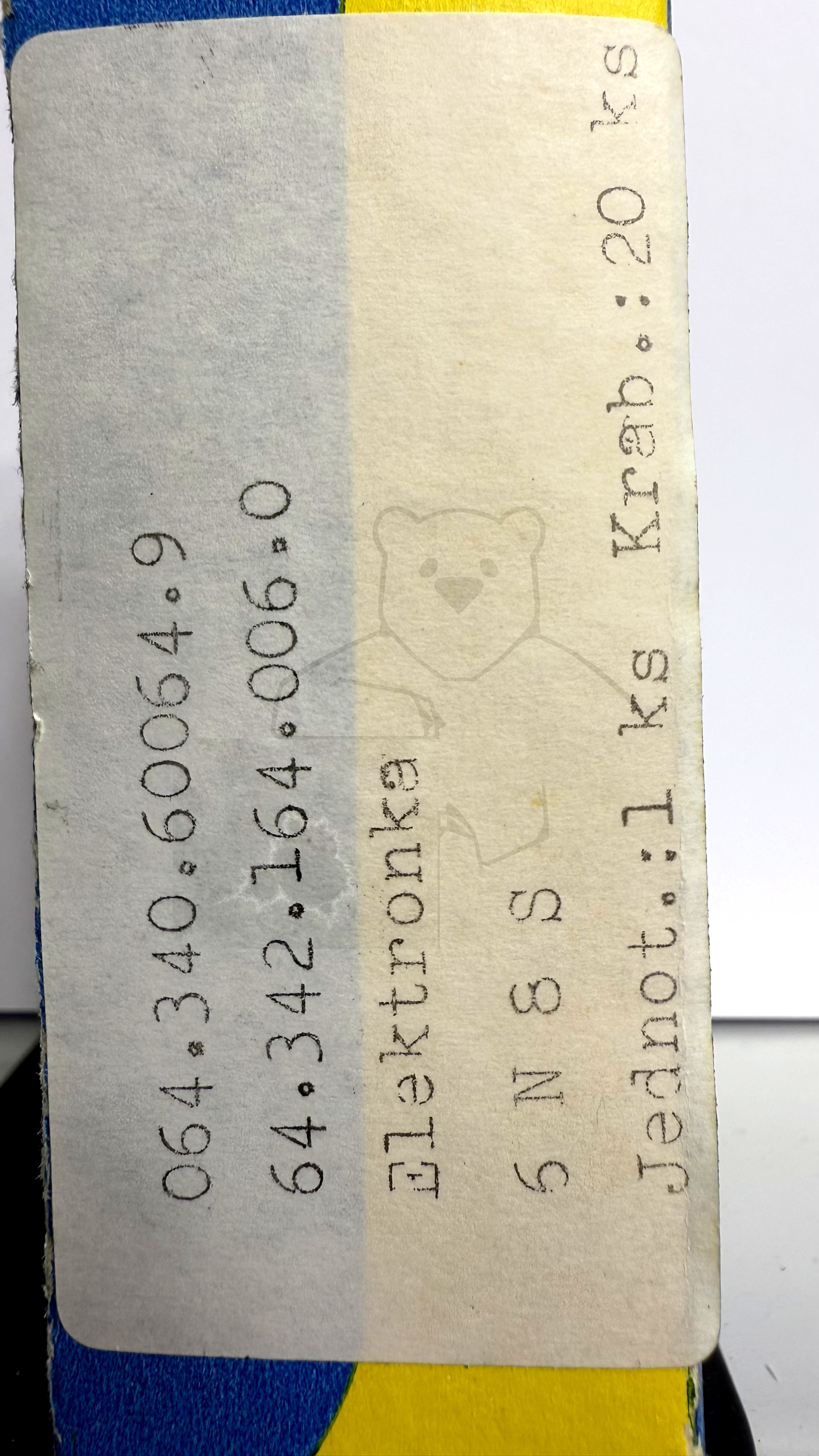

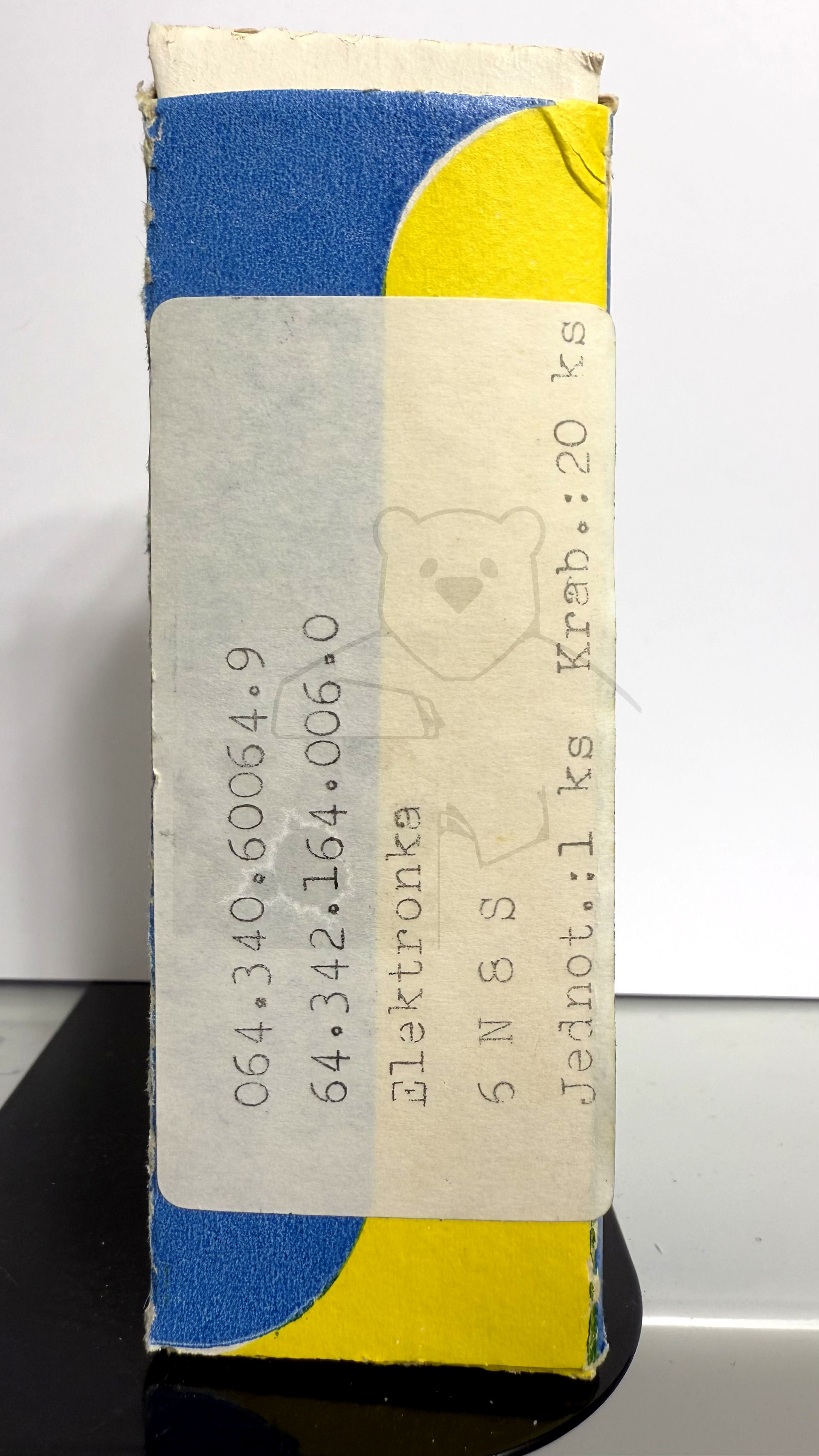

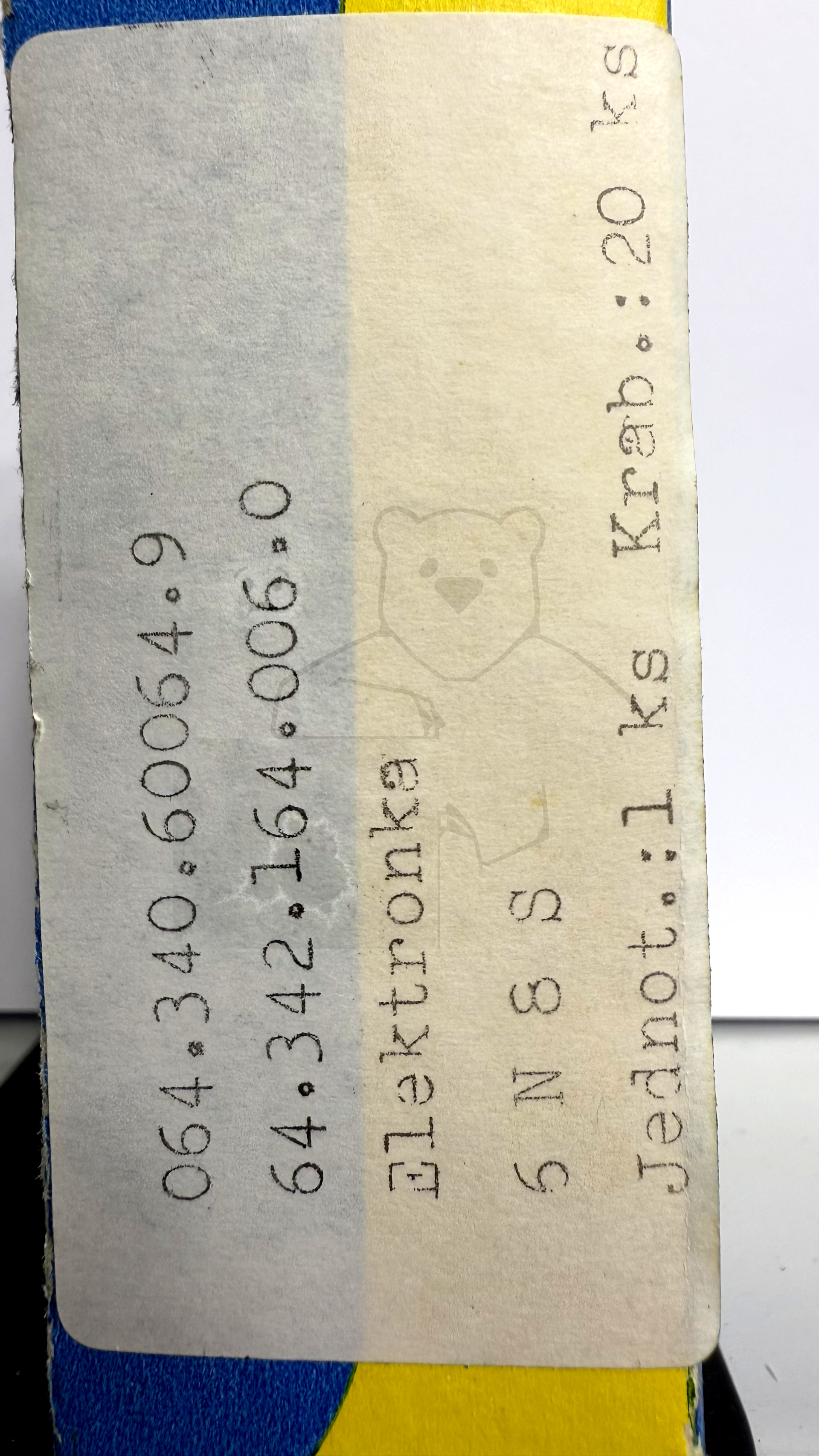

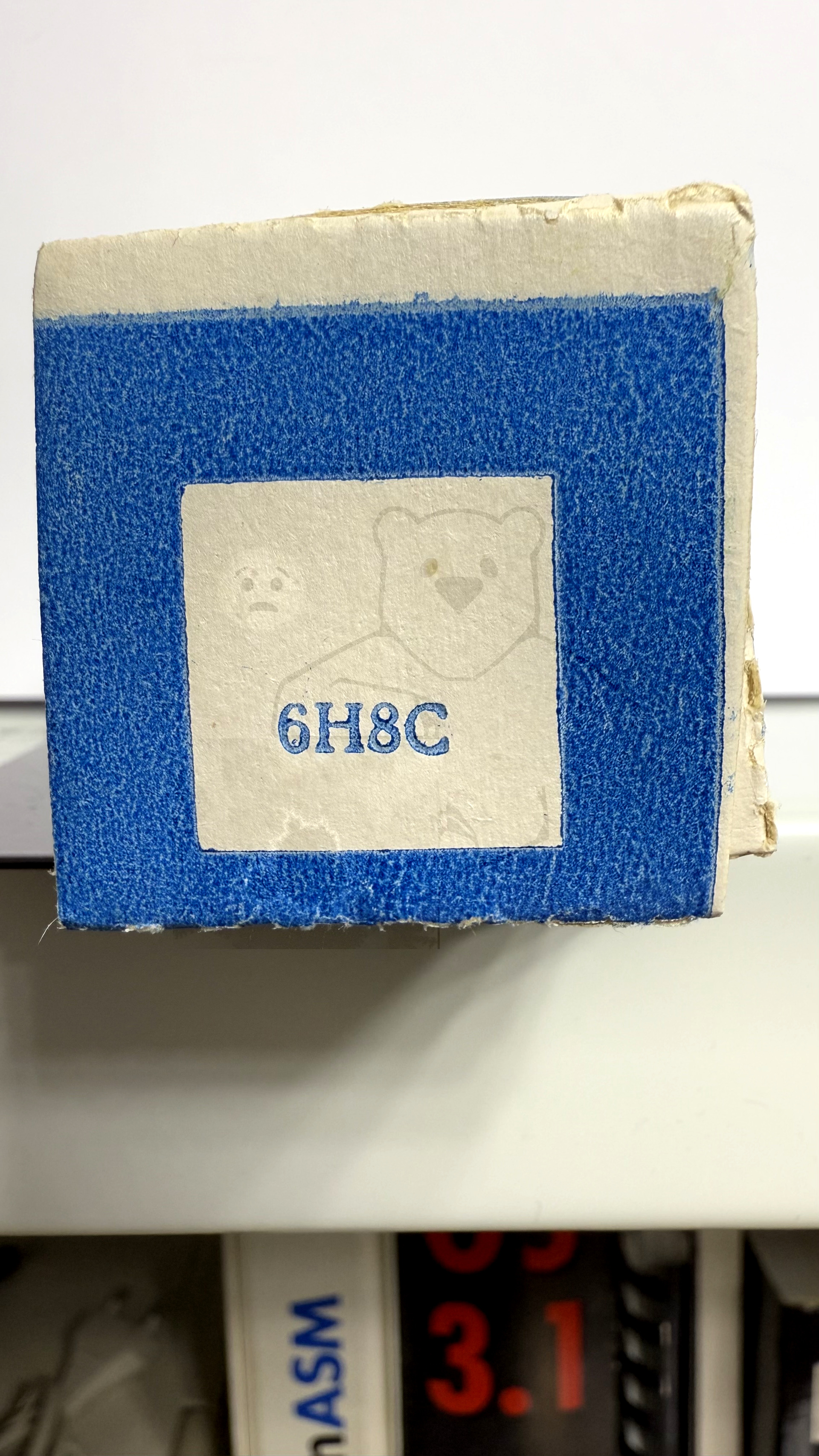

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S132

🔎 Beschreibung der Systeme für die Röhre: 6Н8С

	System 1	System 2
Kathode	3	6
Gitter 1	1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	5
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6Н8С

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6Н8С
Datenblatt 6N8S 6Н8С.pdf (102 kB)
Datenblatt 6SN7 RCA.pdf (1930 kB)
Datenblatt 6SN7 RFT.pdf (66 kB)
Datenblatt 6SN7GTA General Electric.pdf (479 kB)
Datenblatt 6SN7GTA RCA.pdf (297 kB)
Datenblatt 6SN7GTB Sylvania.pdf (397 kB)
Datenblatt 6SN7GTB Tung-Sol.pdf (163 kB)
Datenblatt 6SN7WGT Raytheon.pdf (468 kB)
Datenblatt 6SN7WGTA Tung-Sol [www.tubedata.info].pdf (309 kB)
Datenblatt 6Н8С UdSSR Version 1 [www.tubedata.info].pdf (102 kB)
Datenblatt 6Н8С UdSSR Version 2.pdf (410 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 1 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT231 - Neuberger RPM370 Roehrenmessgeraet.pdf (179 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
