Daten und Bilder der Röhre: 2AP1A

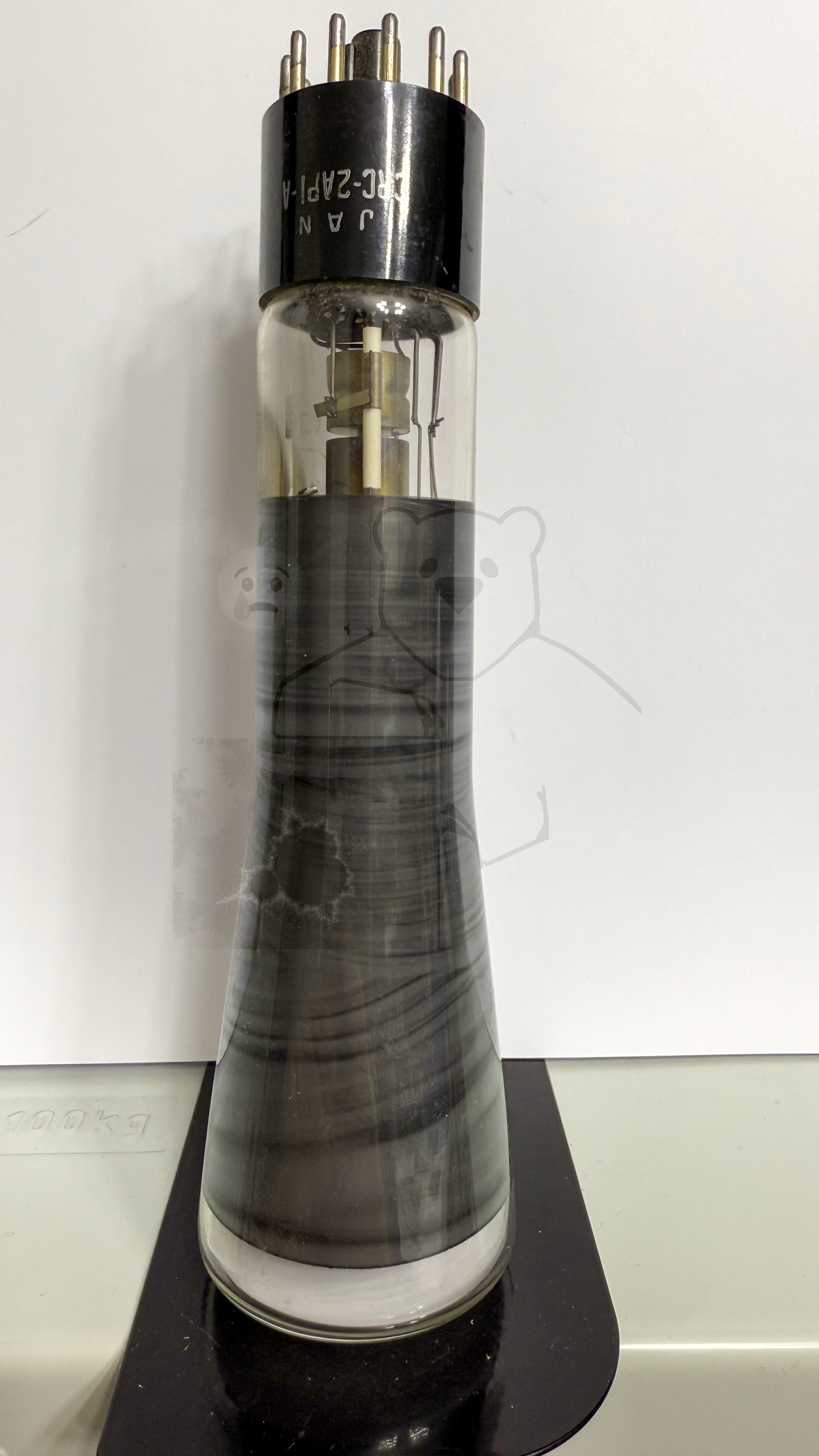

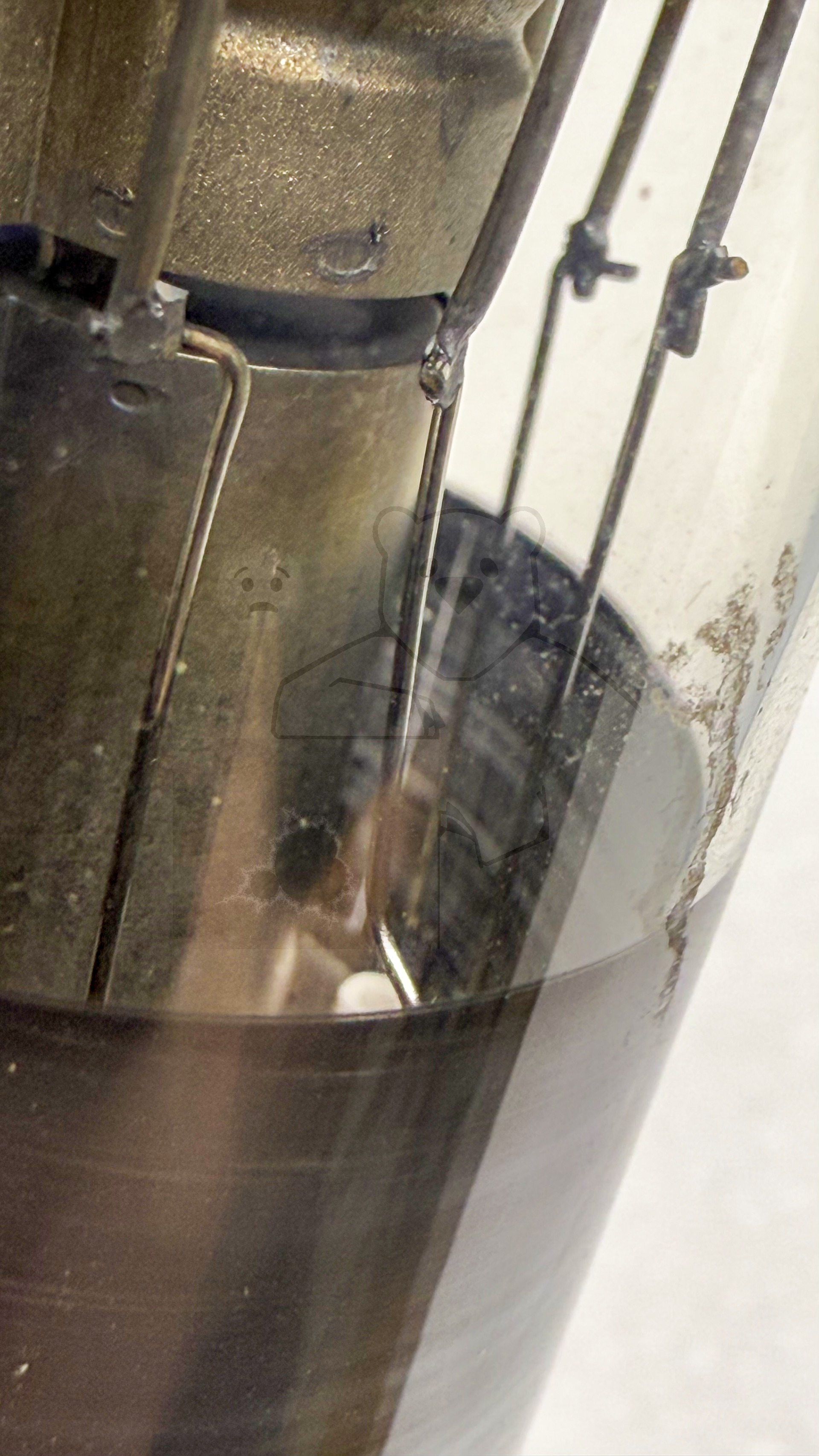

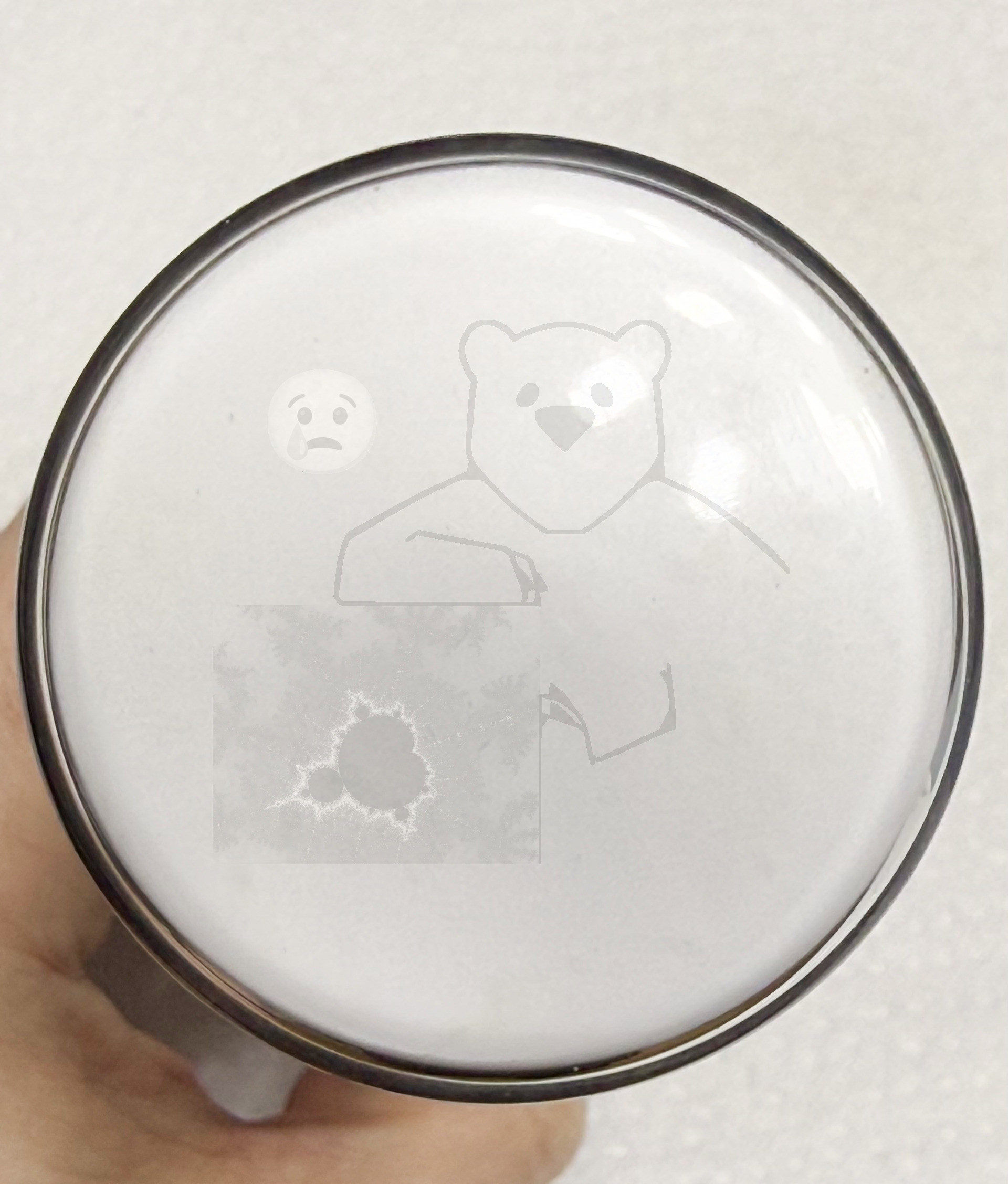

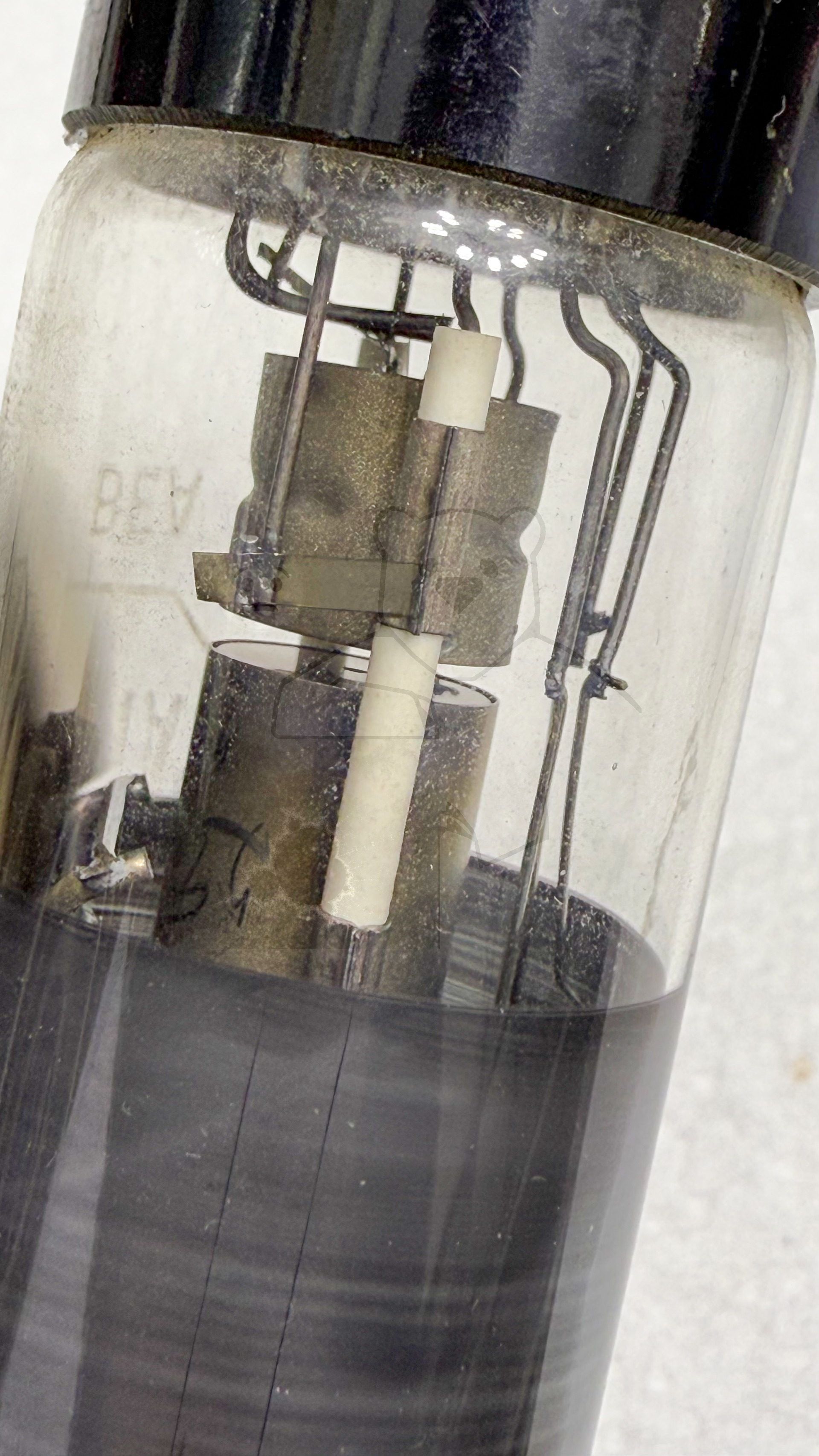

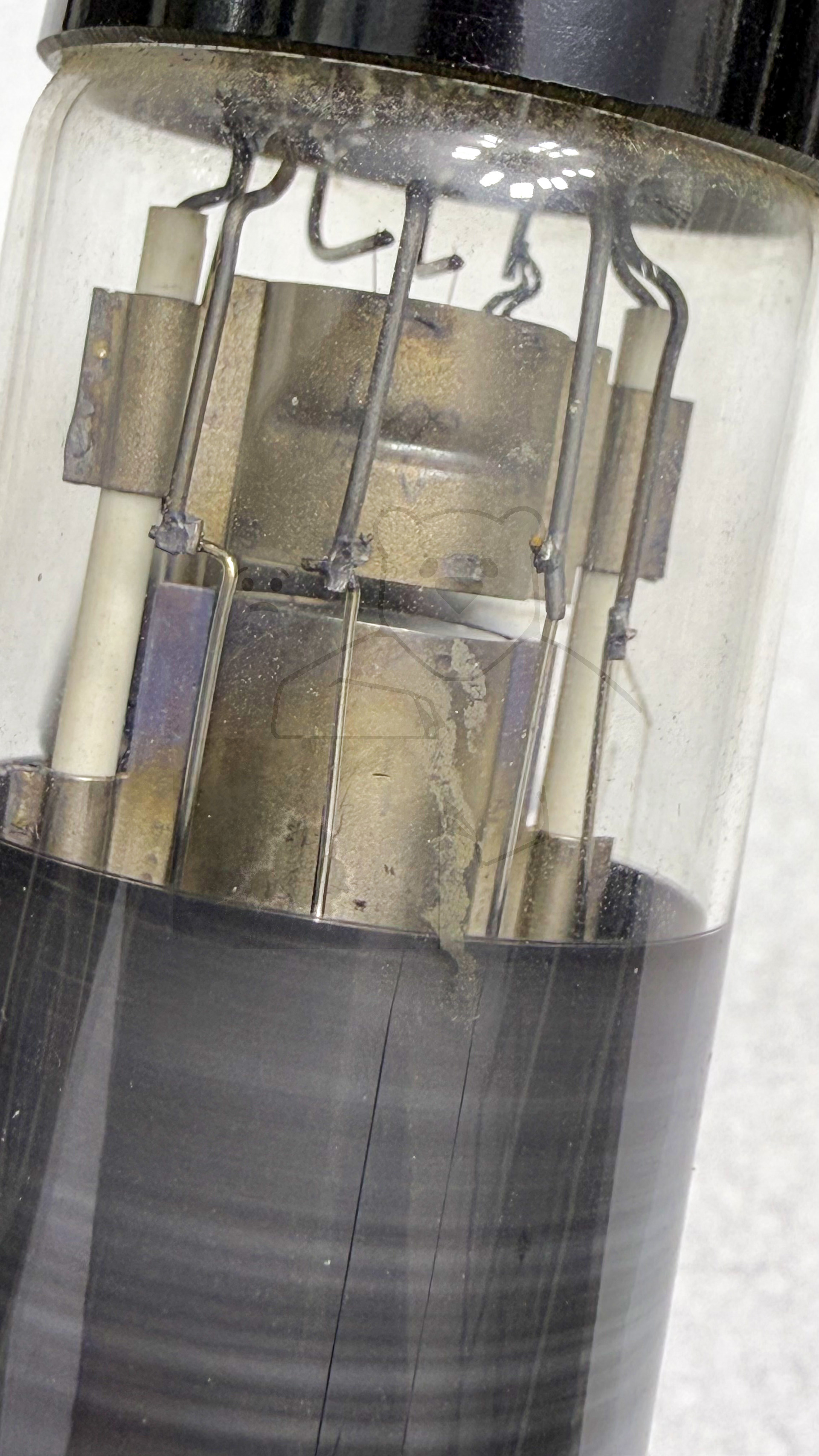

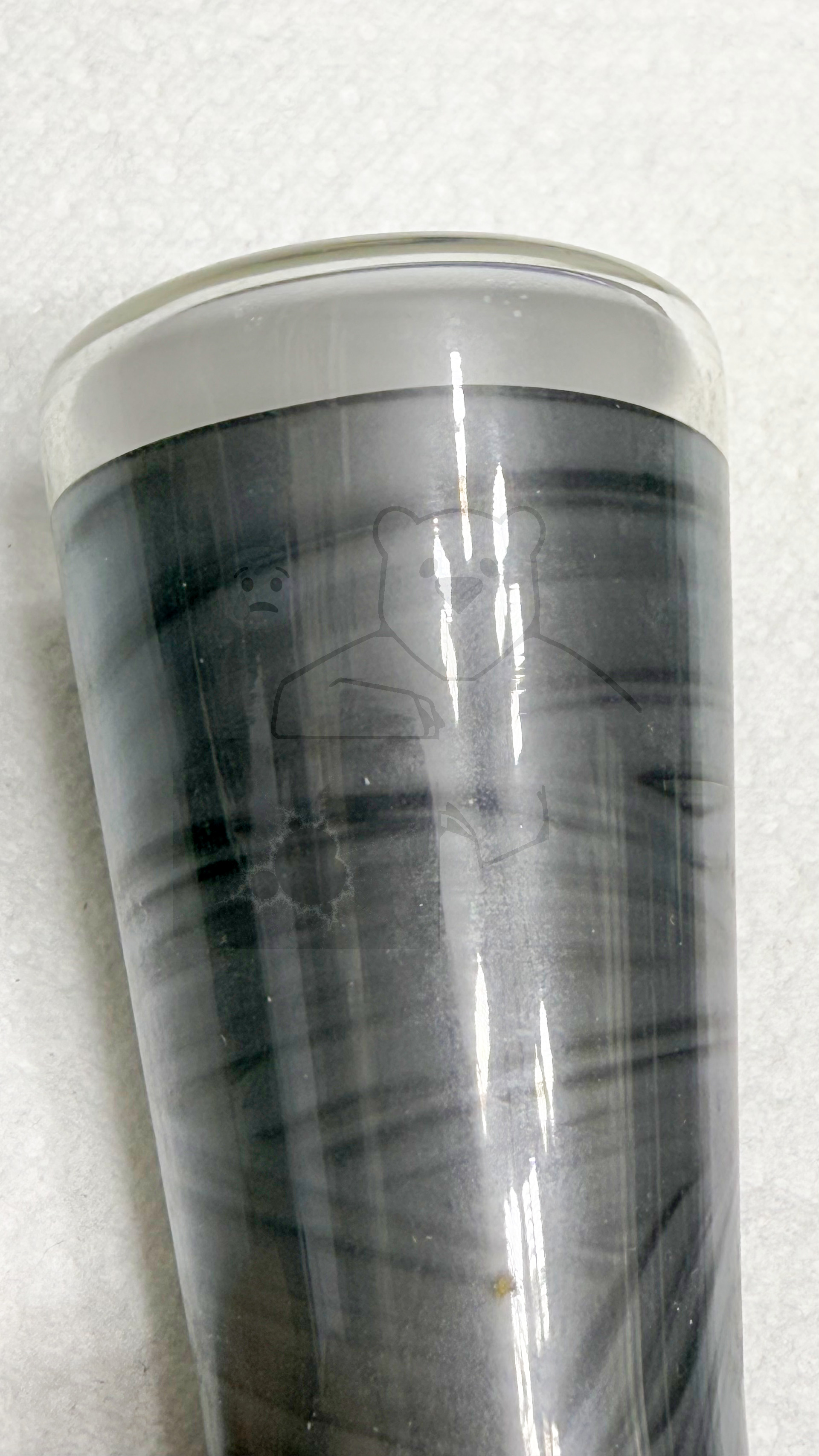

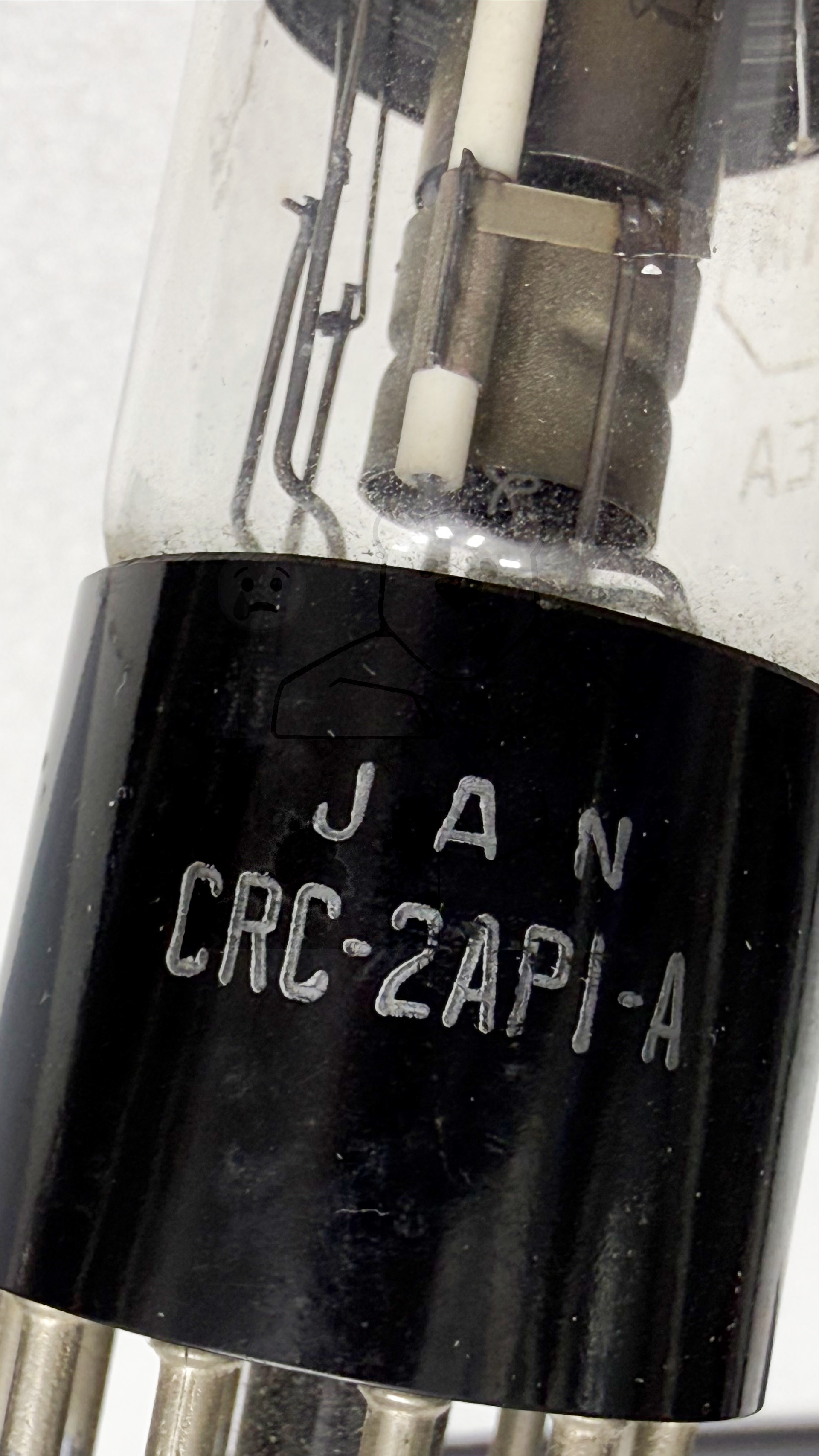

🔎 Beschreibung der Röhre: 2AP1A Inventarnummer: 08030

Name	→ 2AP1A 📺 Mit Video
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnal, 11pol. → Liste aller Röhren mit: Magnal, 11pol.
Informationen Röhrentyp
Informationen	2-26 BEA
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S38c

🔎 Beschreibung der Systeme für die Röhre: 2AP1A

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2AP1A

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 2AP1A

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 2AP1A
Datenblatt 2AP1 Tung-Sol [www.tubedata.info].pdf (94 kB)
Datenblatt 2AP1A RCA [www.tubedata.info].pdf (185 kB)
Datenblatt 2AP1A Sylvania [www.tubedata.info].pdf (147 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
