đ Beschreibung der Röhre: RENS1834 Inventarnummer: 08010
| Name | â RENS1834 |
| Vergleichsname | B2049 FH2118 â X2918 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,18 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Hexodensockel, 7pol. â Liste aller Röhren mit: Hexodensockel, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Kappe locker |
| Kenn Nummer | 130 |
| Ătz- Produktionscode | mz d |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, Reichsadler, 45 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S43a |
đ Beschreibung der Systeme fĂŒr die Röhre: RENS1834
| System 1 | |
| Kathode | k |
| Gitter 1 | Kappe |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | g4 |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | m |
| Funktion | â Hochfrequenzverstaerker, Regelbar |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RENS1834
Bildquelle: Unbekanntes Datenblatt
đ DatenblĂ€tter zur Röhre: RENS1834
Datenblatt RENS1834 Telefunken Version 1.pdf (301 kB)
Datenblatt RENS1834 Telefunken Version 2 [www.tubedata.info].pdf (173 kB)
Pruefkarte RENS1834 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte RENS1834 X2918 FH2118 FH2018 B2049 - Funke W19 Roehrenpruefer.pdf (162 kB)
Datenblatt X2918.pdf (141 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RENS1834

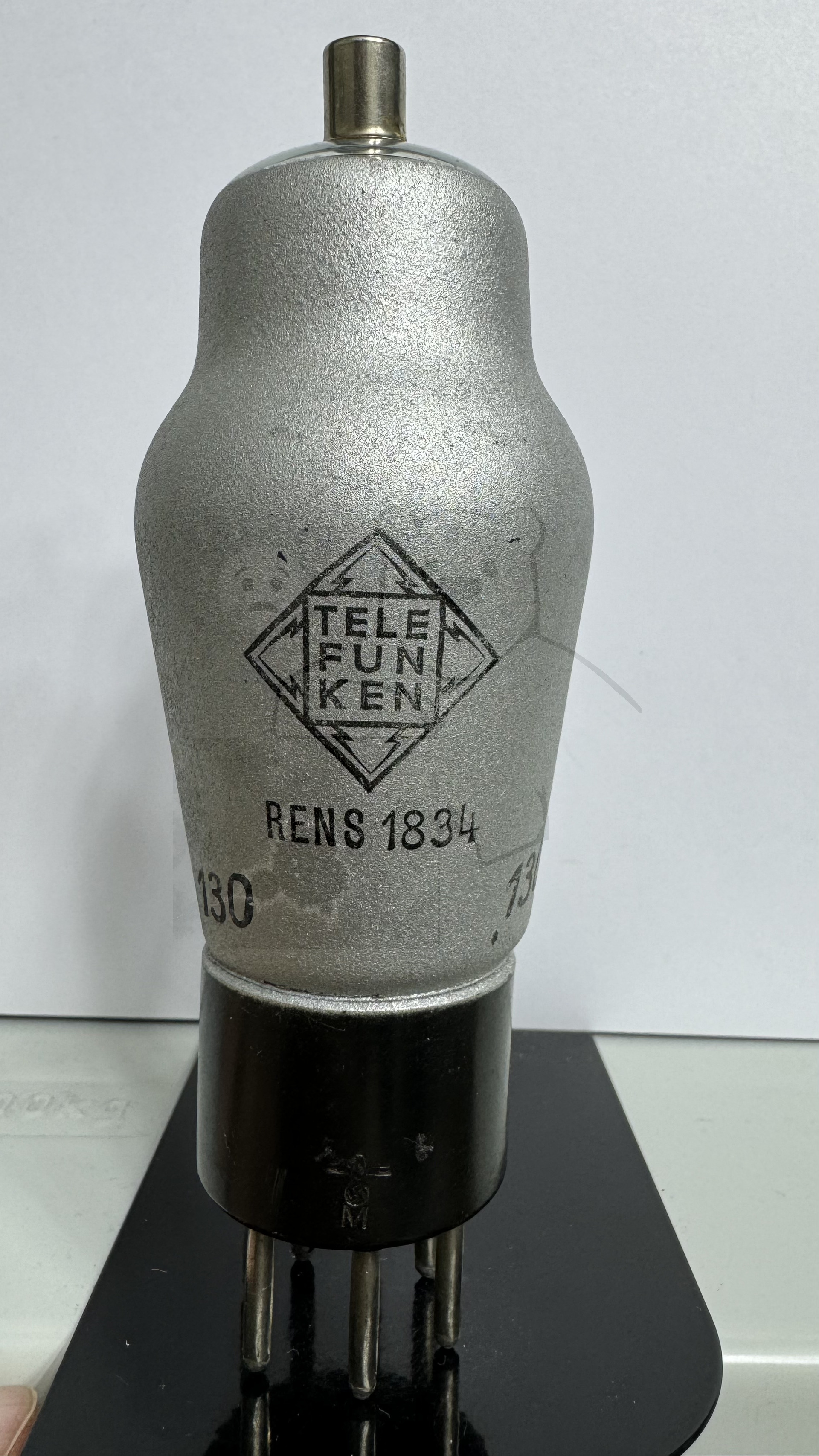

Röhre RENS1834 #8010 Bild 1

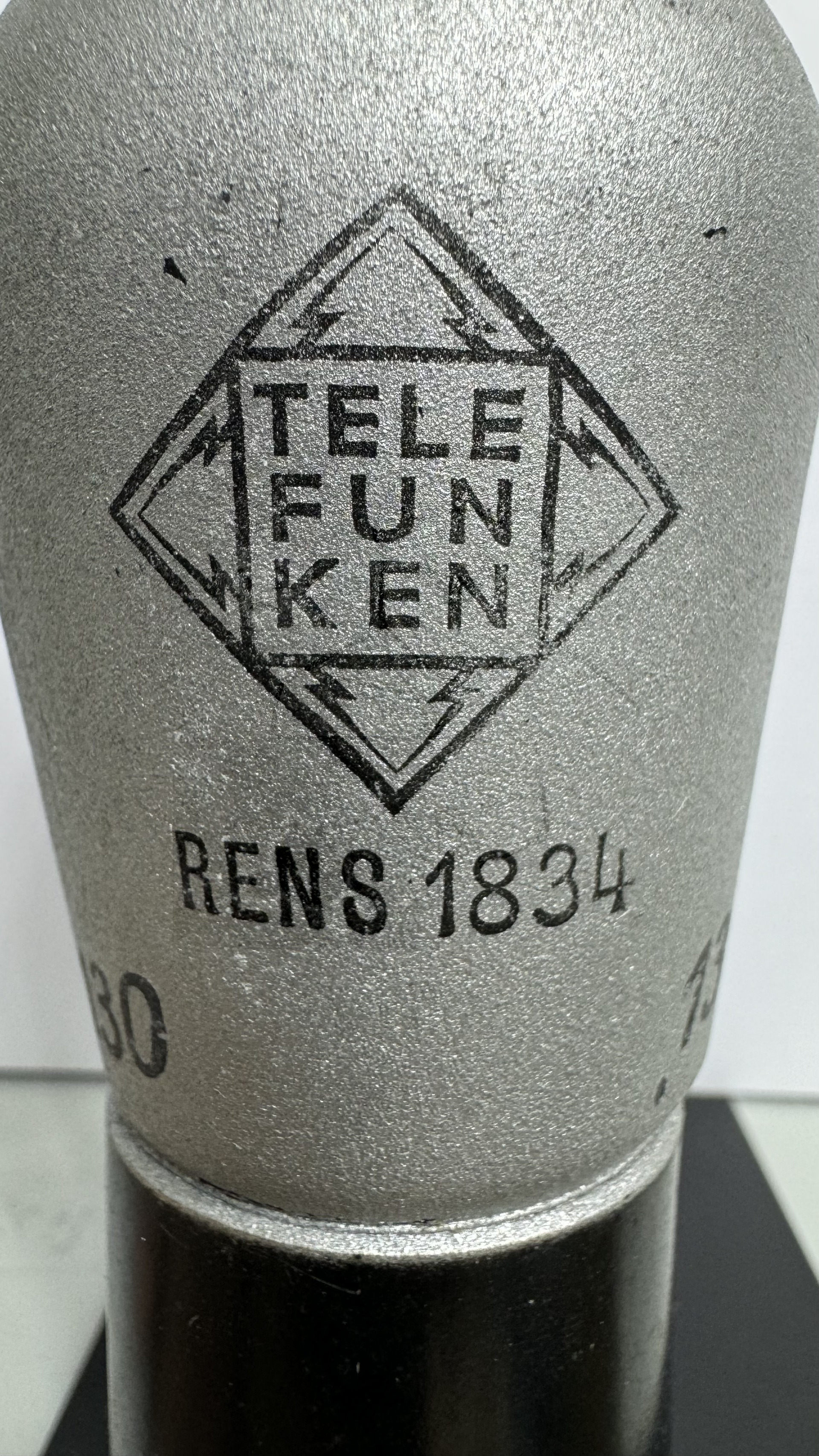

Röhre RENS1834 #8010 Bild 2

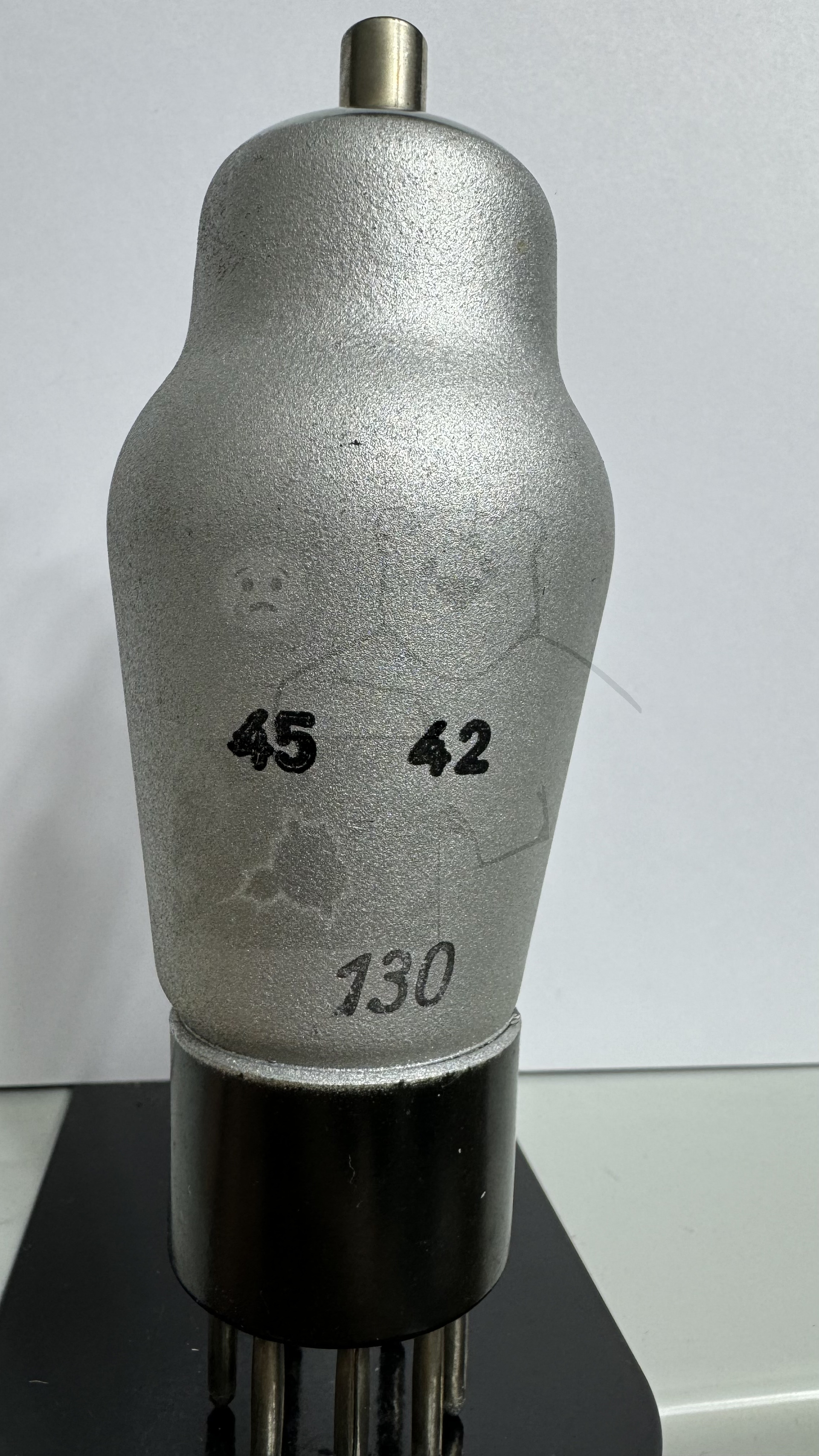

Röhre RENS1834 #8010 Bild 3

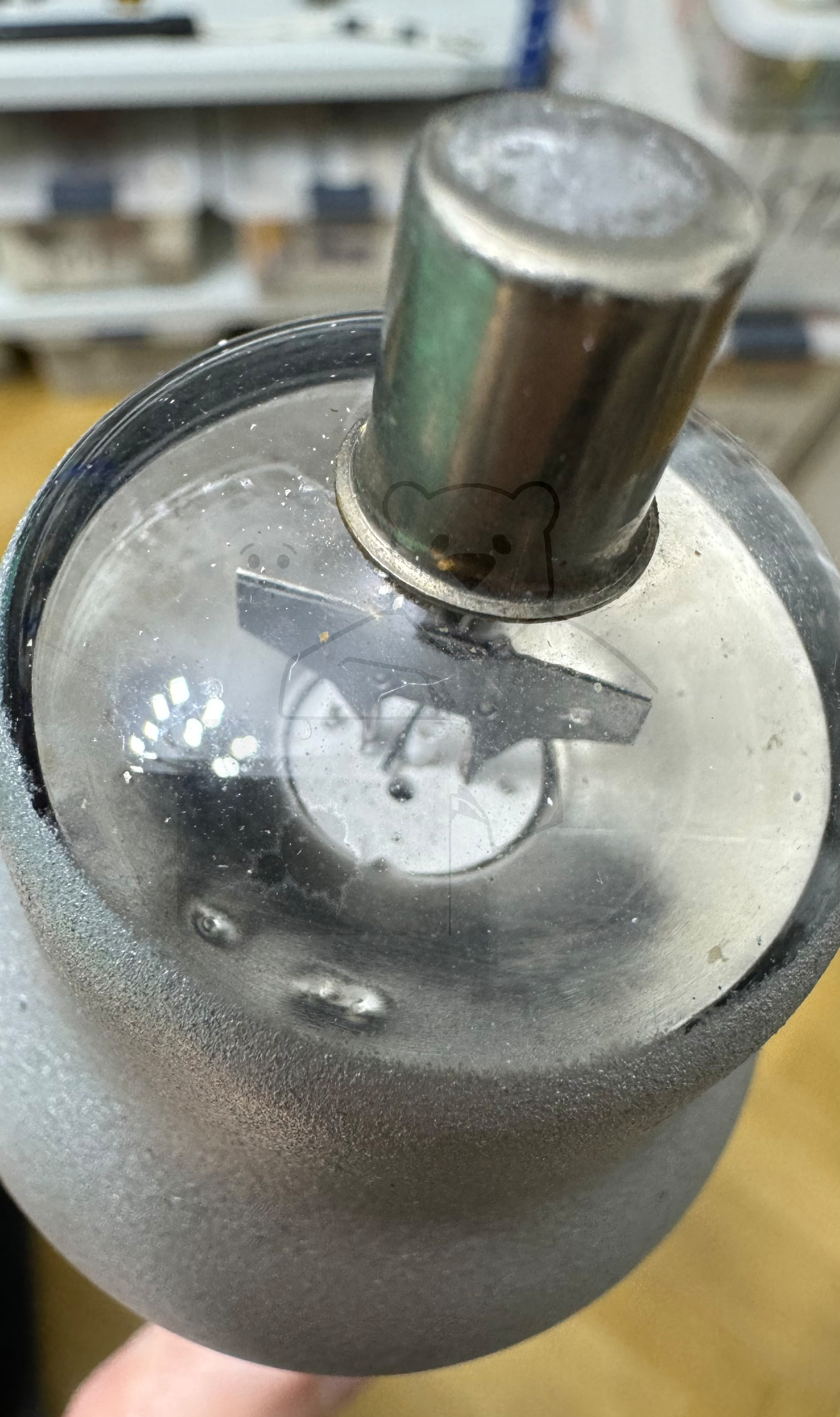

Röhre RENS1834 #8010 Bild 4

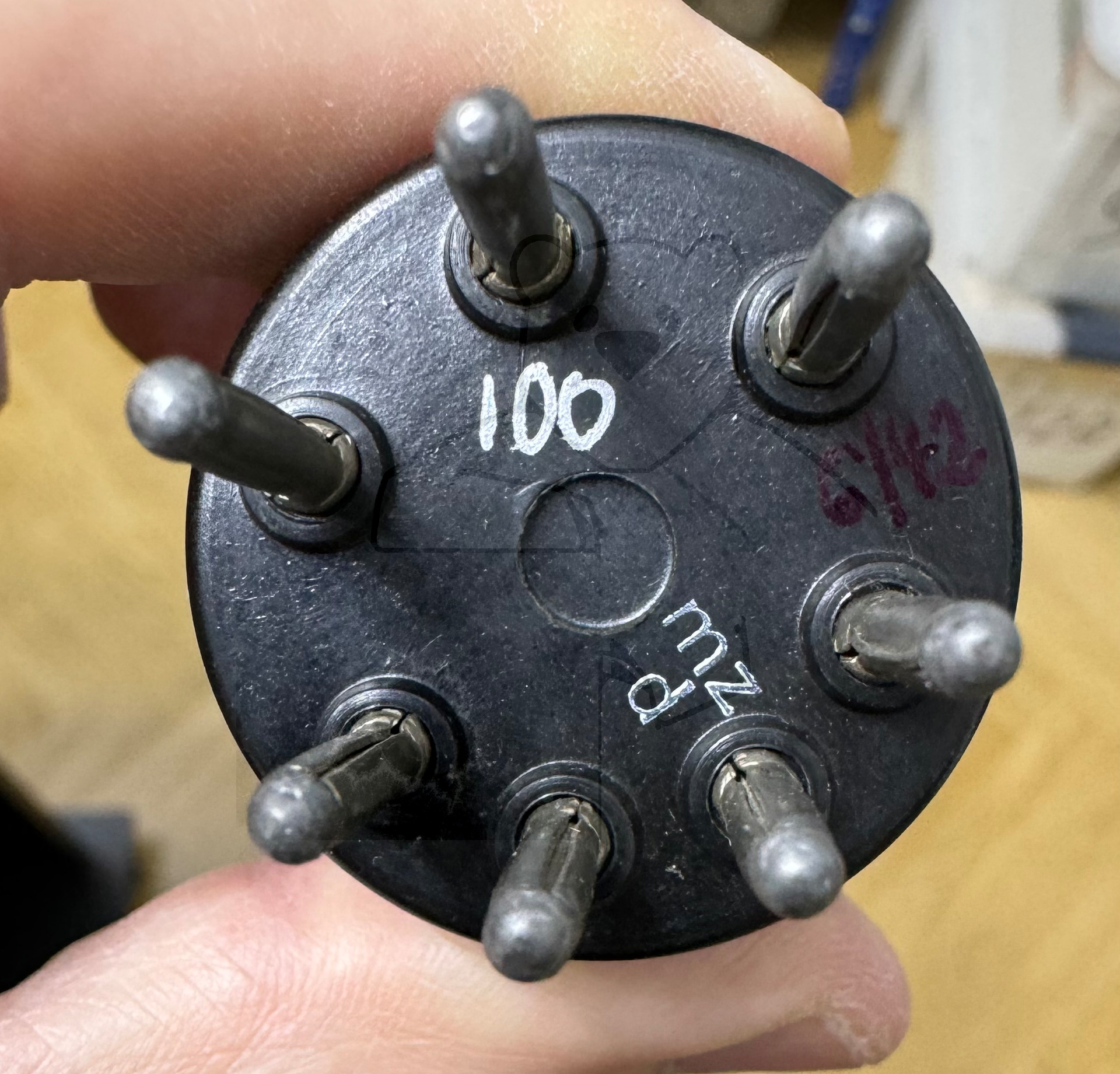

Röhre RENS1834 #8010 Bild 5
