Daten und Bilder der Röhre: DCH25

🔎 Beschreibung der Röhre: DCH25 Inventarnummer: 08008

Name	→ DCH25
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

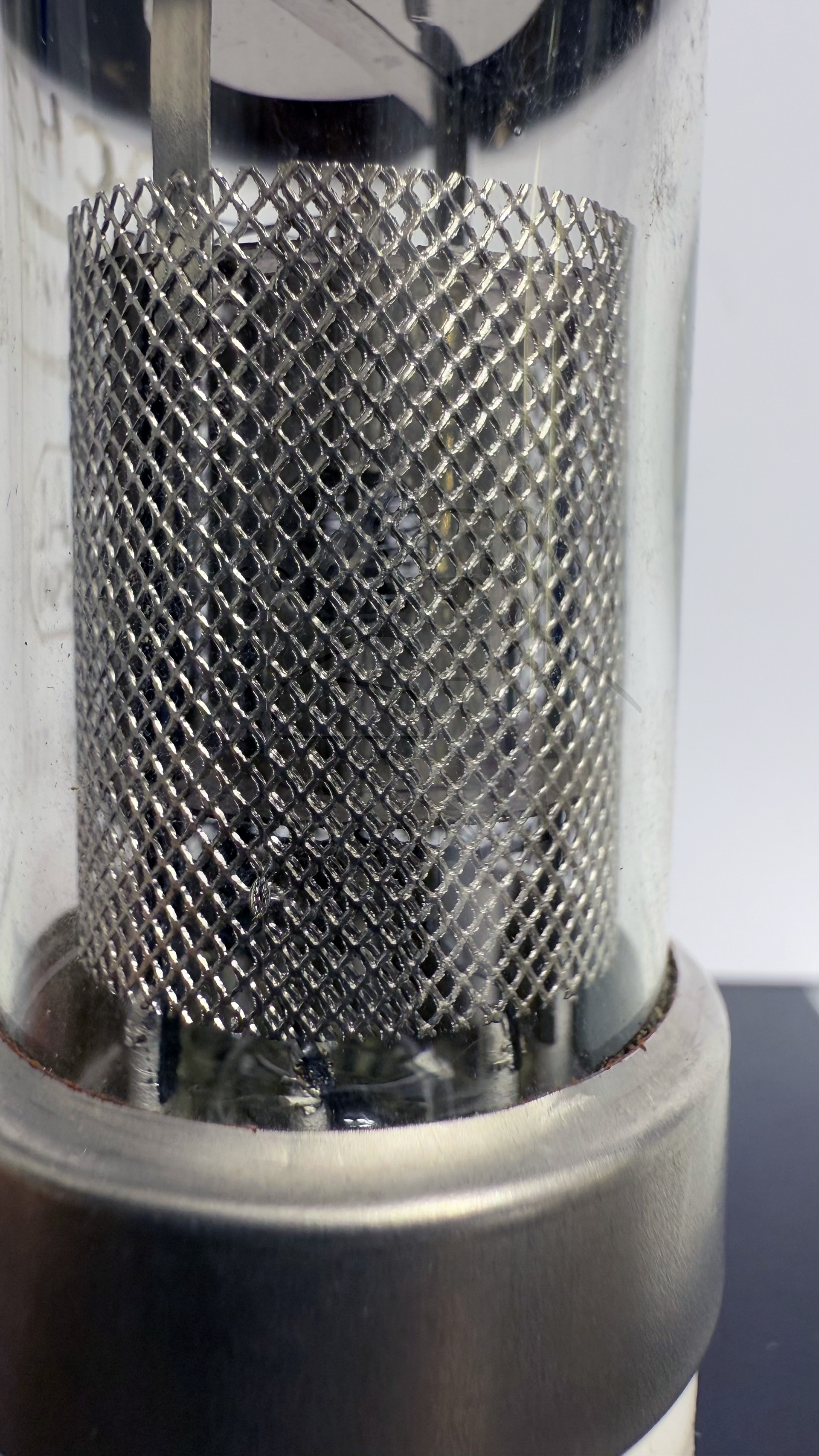

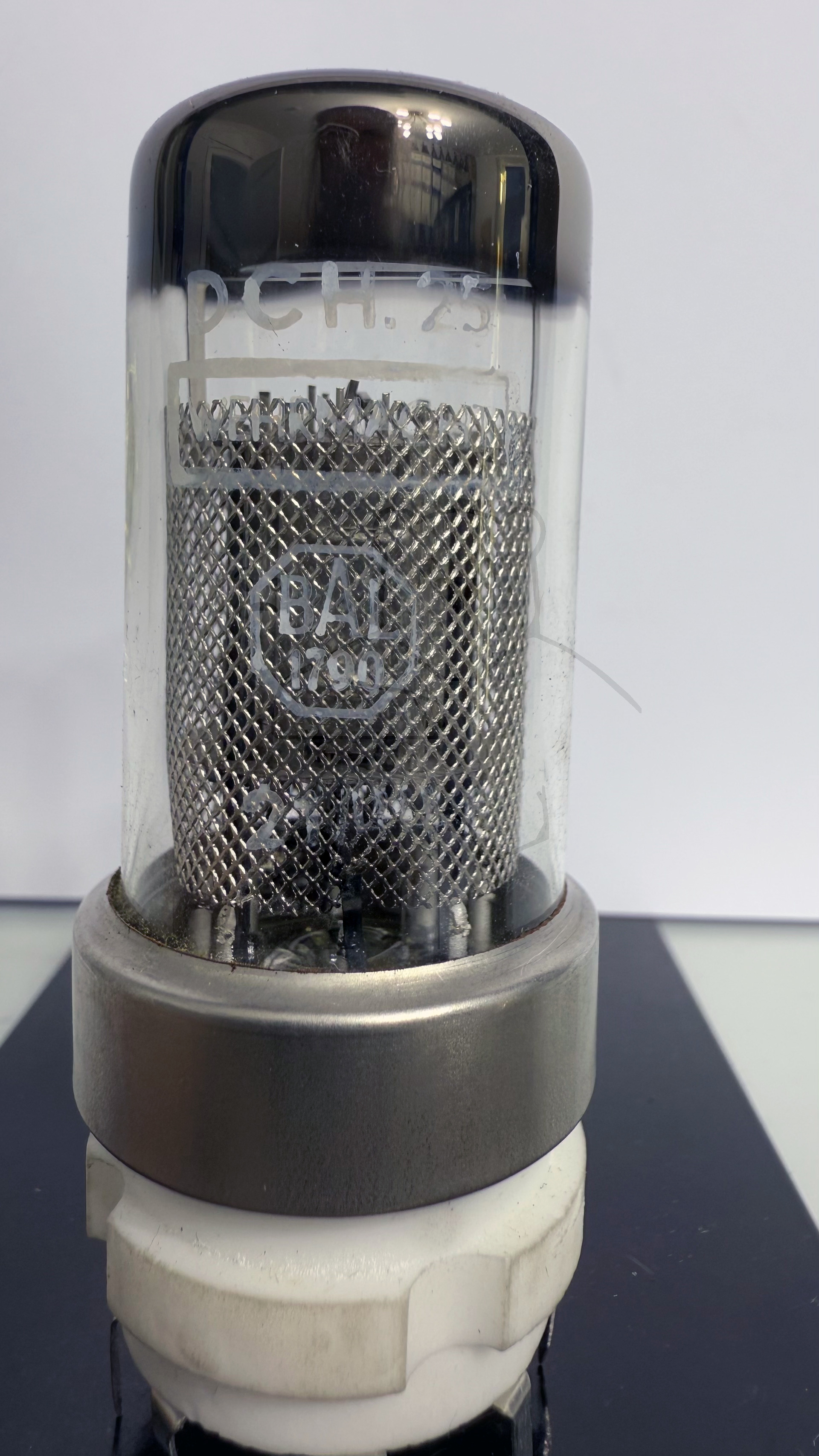

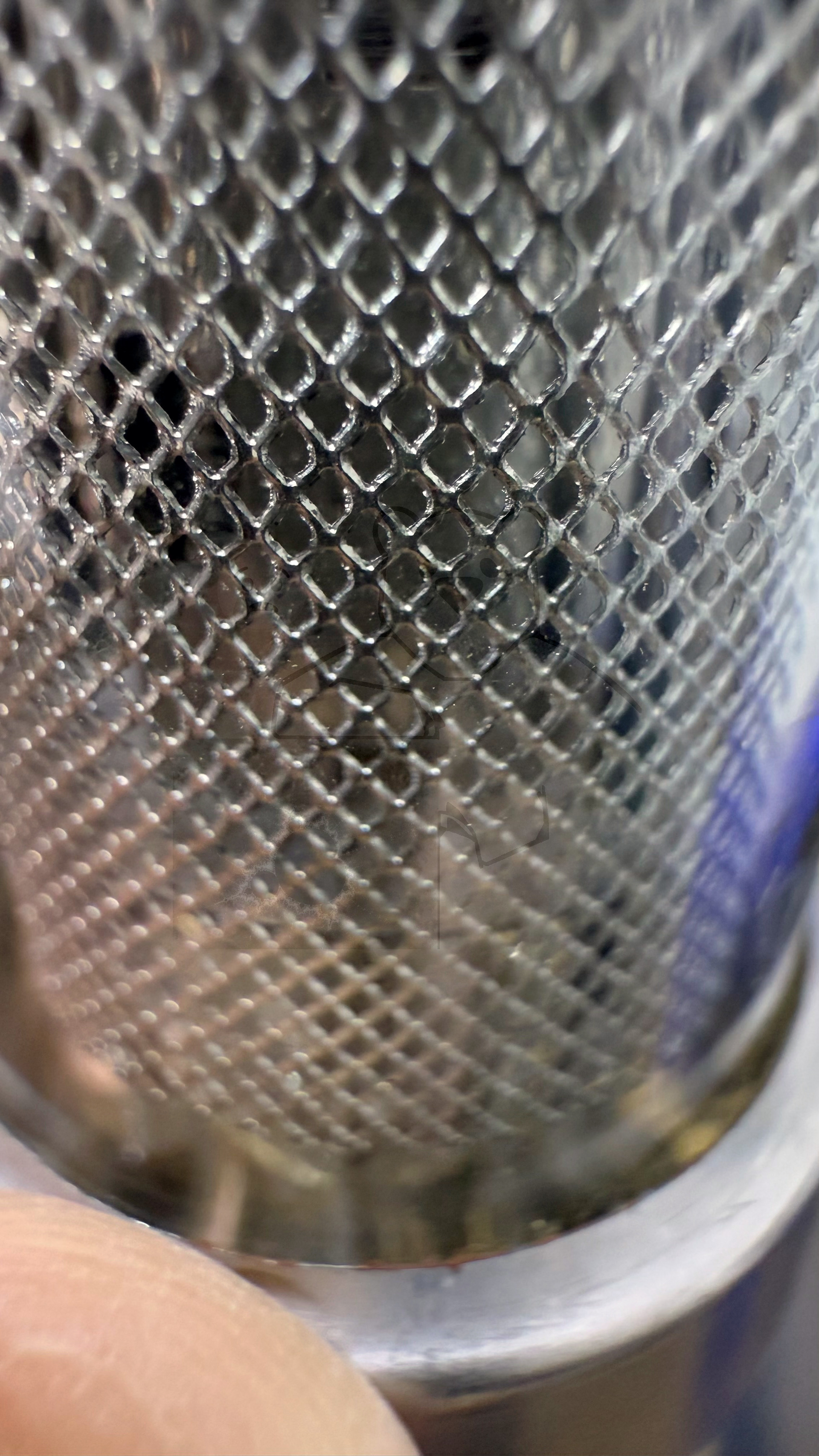

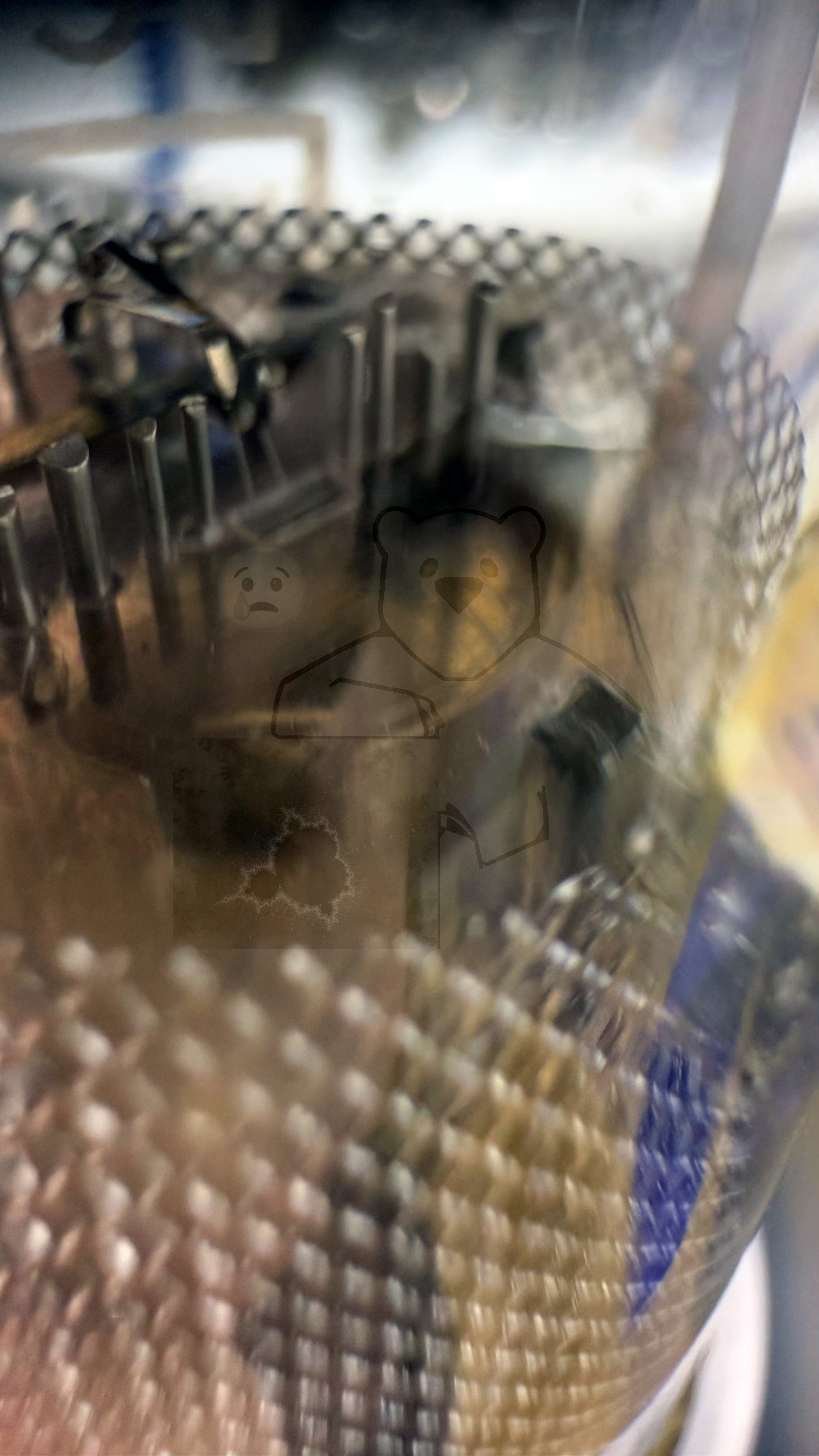

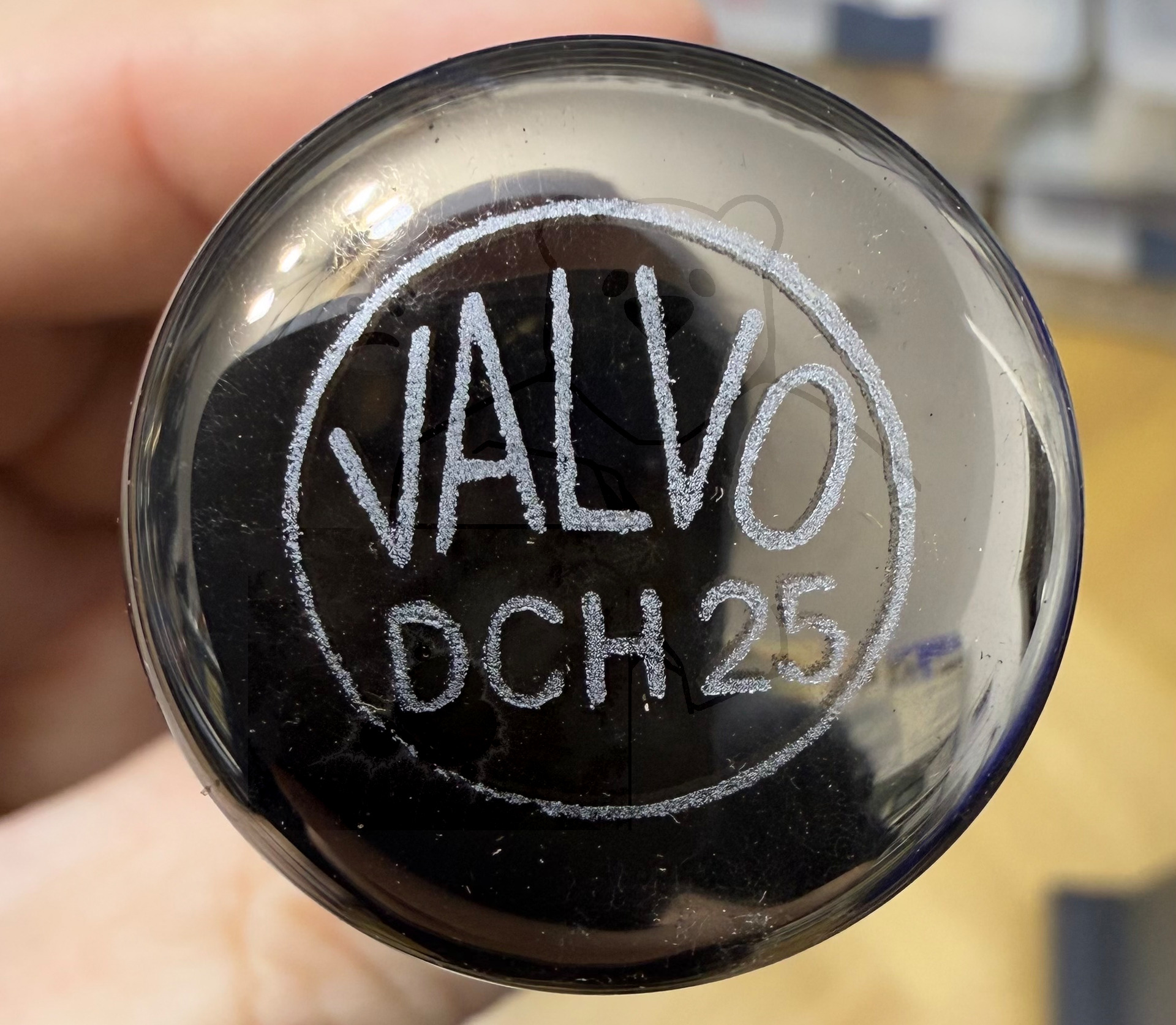

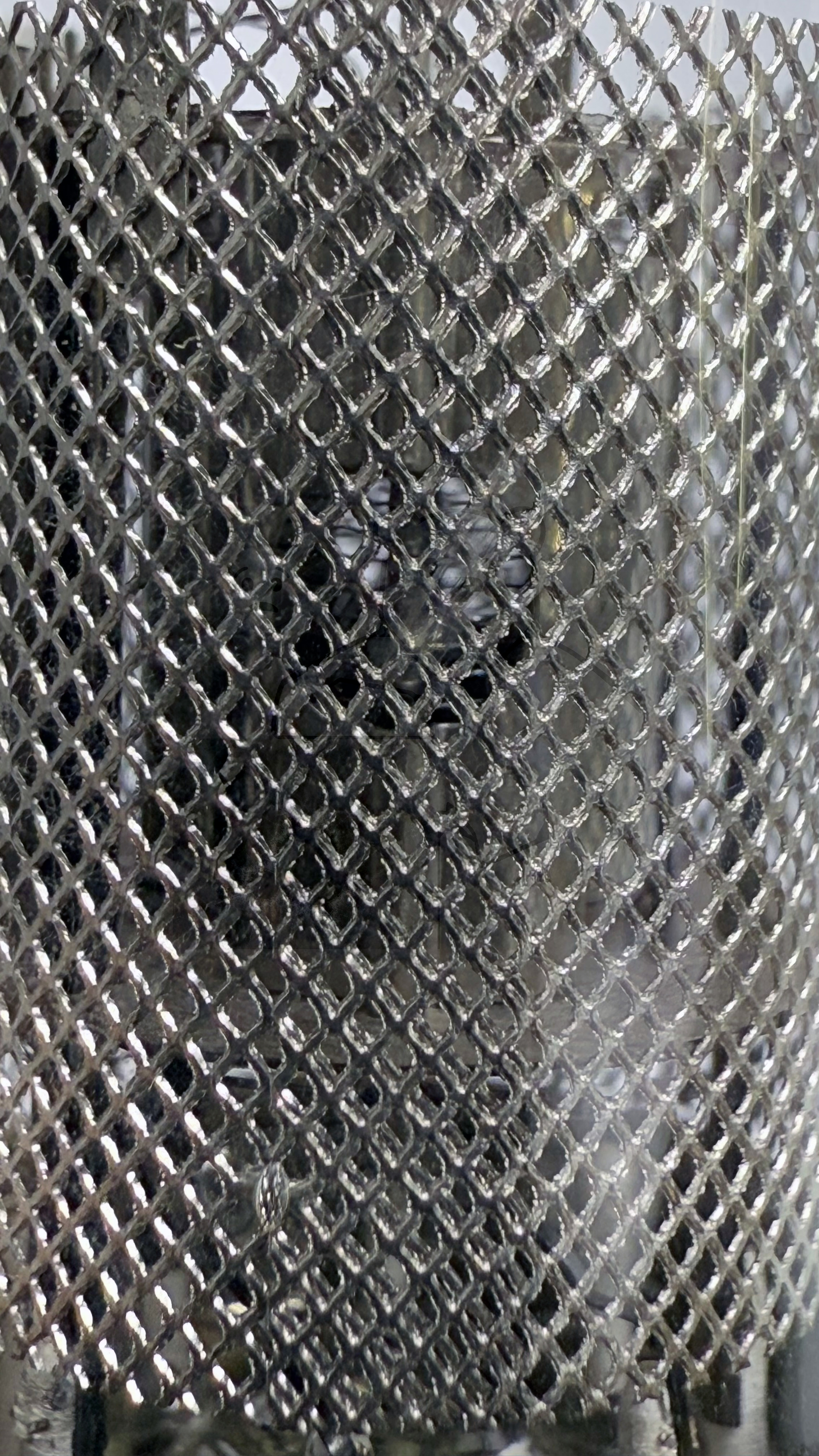

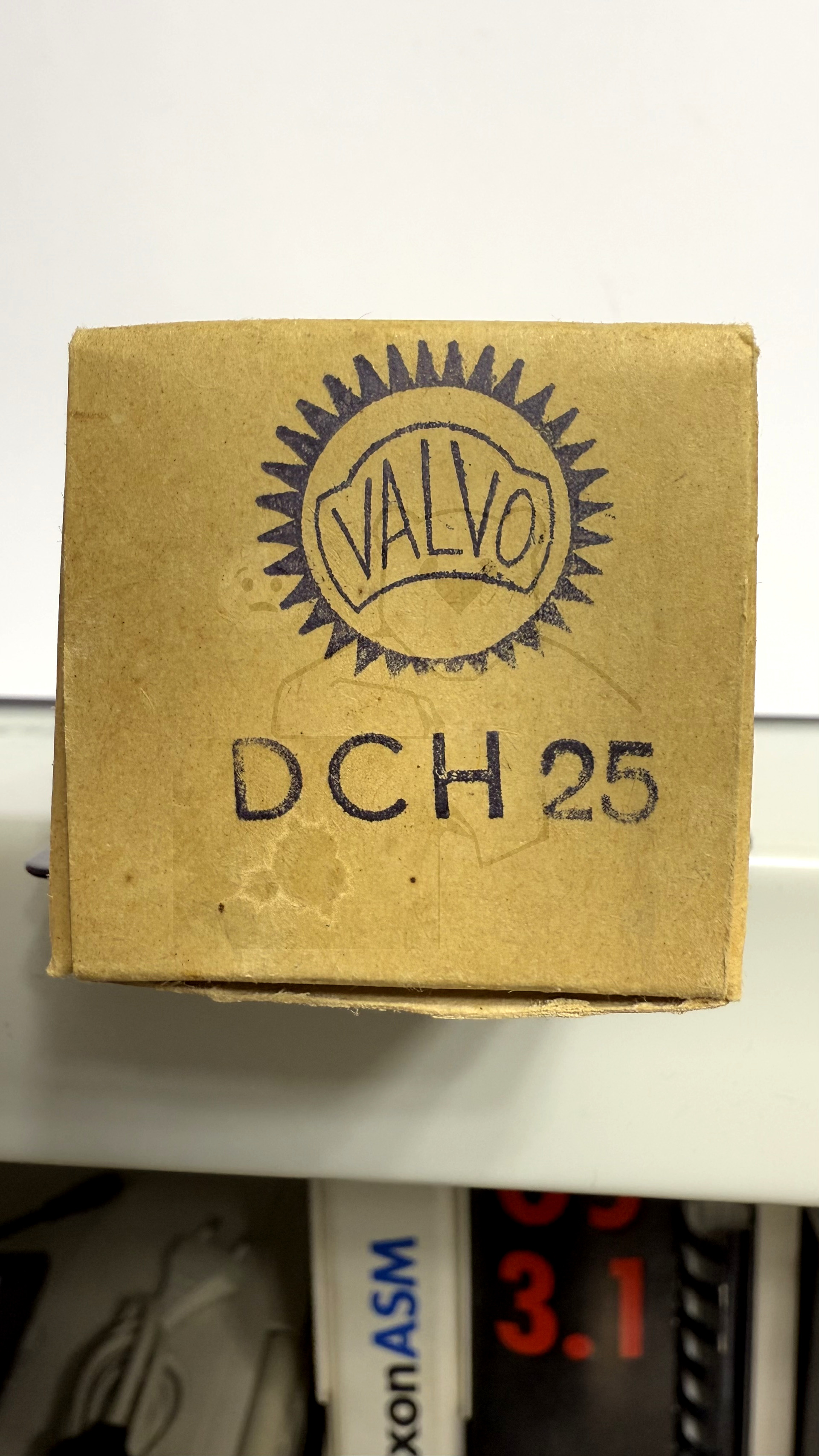

Verpackung	Umverpackung Händler
Getestet

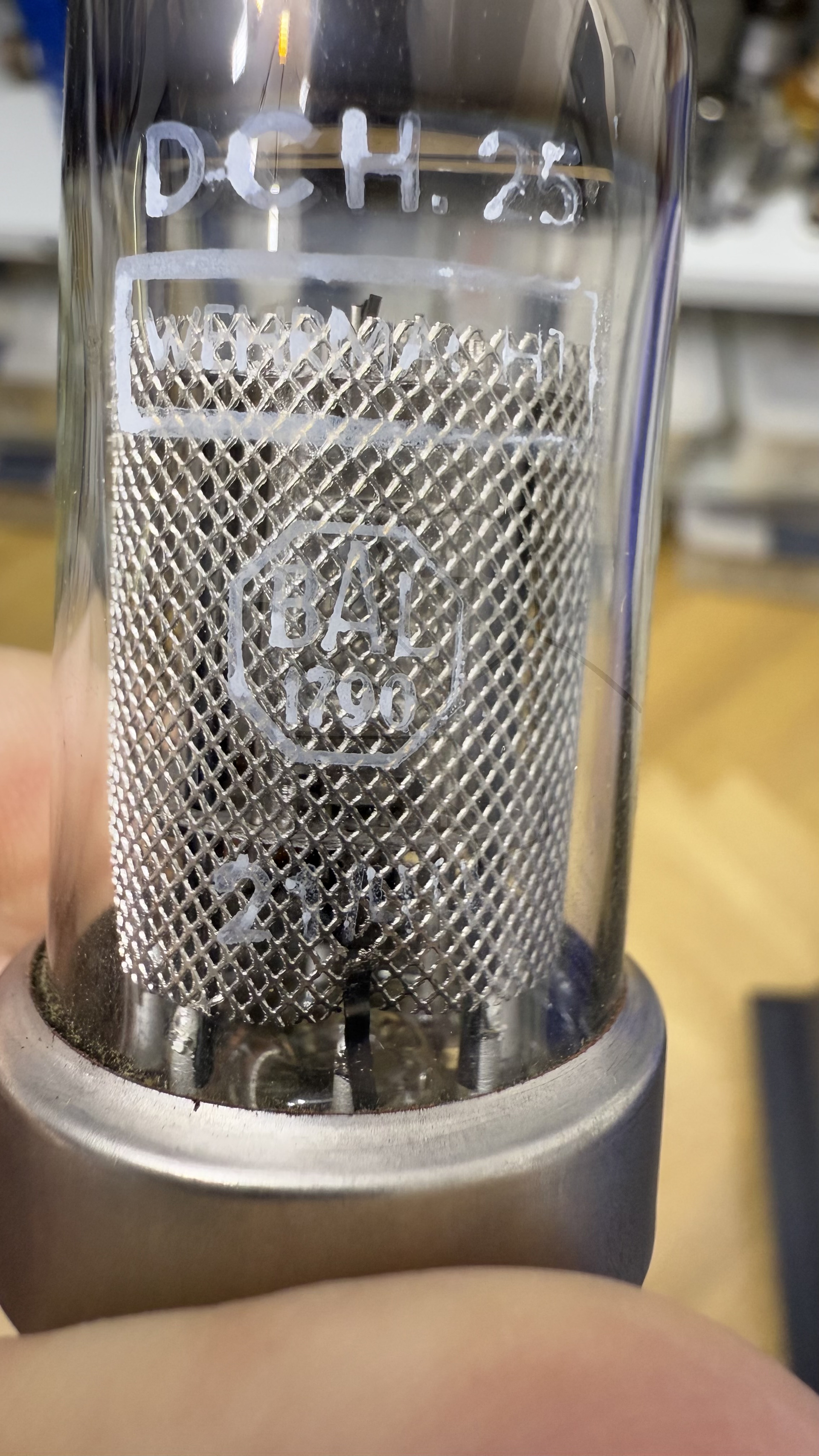

Hoheitszeichen	Wehrmacht, BAL1790, 21 44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: DCH25

	System 1	System 2
Kathode	1, 7	1, 7
Gitter 1	4	6
Gitter 2		5
Gitter 3		4
Gitter 4		5
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 7 und 8	1, 7 und 8
Abschirmung	1, 7	1, 7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DCH25

Bildquelle: Neuberger RPM 370-1 Messkarte
