Daten und Bilder der Röhre: 15QR40

🔎 Beschreibung der Röhre: 15QR40 Inventarnummer: 07885

Name	→ 15QR40
Vergleichsname	S15/40i
Hersteller	→ Tungsram
Heizspannung (Volt)	5
Heizstrom (Ampère)	20
Art der Heizung	Direkt

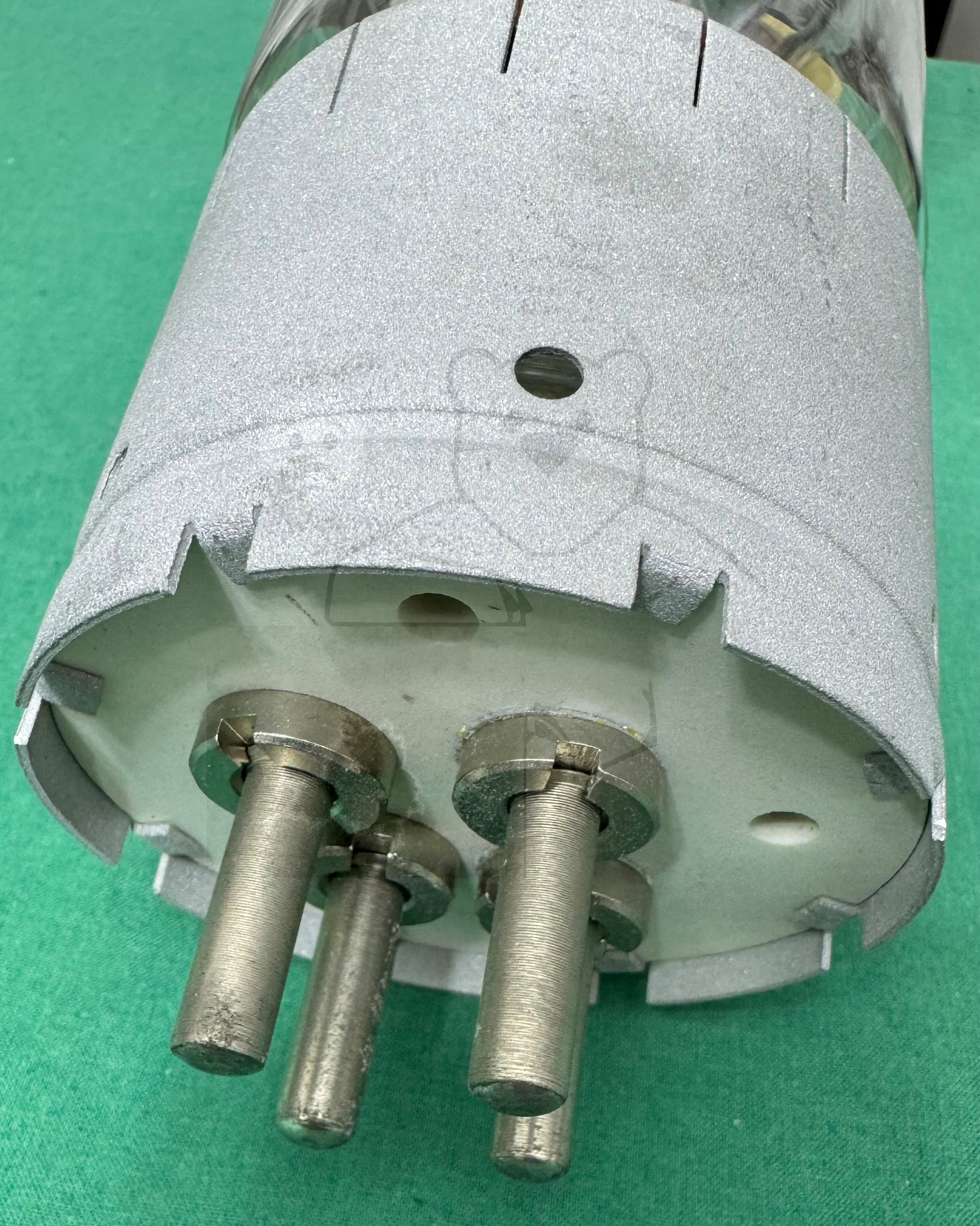

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp	Röhre arbeitet mit Quecksilberdampffüllung
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	518-918-164
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	Museumszimmer, Fenster

🔎 Beschreibung der Systeme für die Röhre: 15QR40

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 15QR40

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 15QR40
Datenblatt 15QR40 RFT [www.tubedata.info].pdf (139 kB)
Datenblatt 15QR40 Tungsram [www.tubedata.info].pdf (123 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
