Daten und Bilder der Röhre: EL12 (Metallausführung)

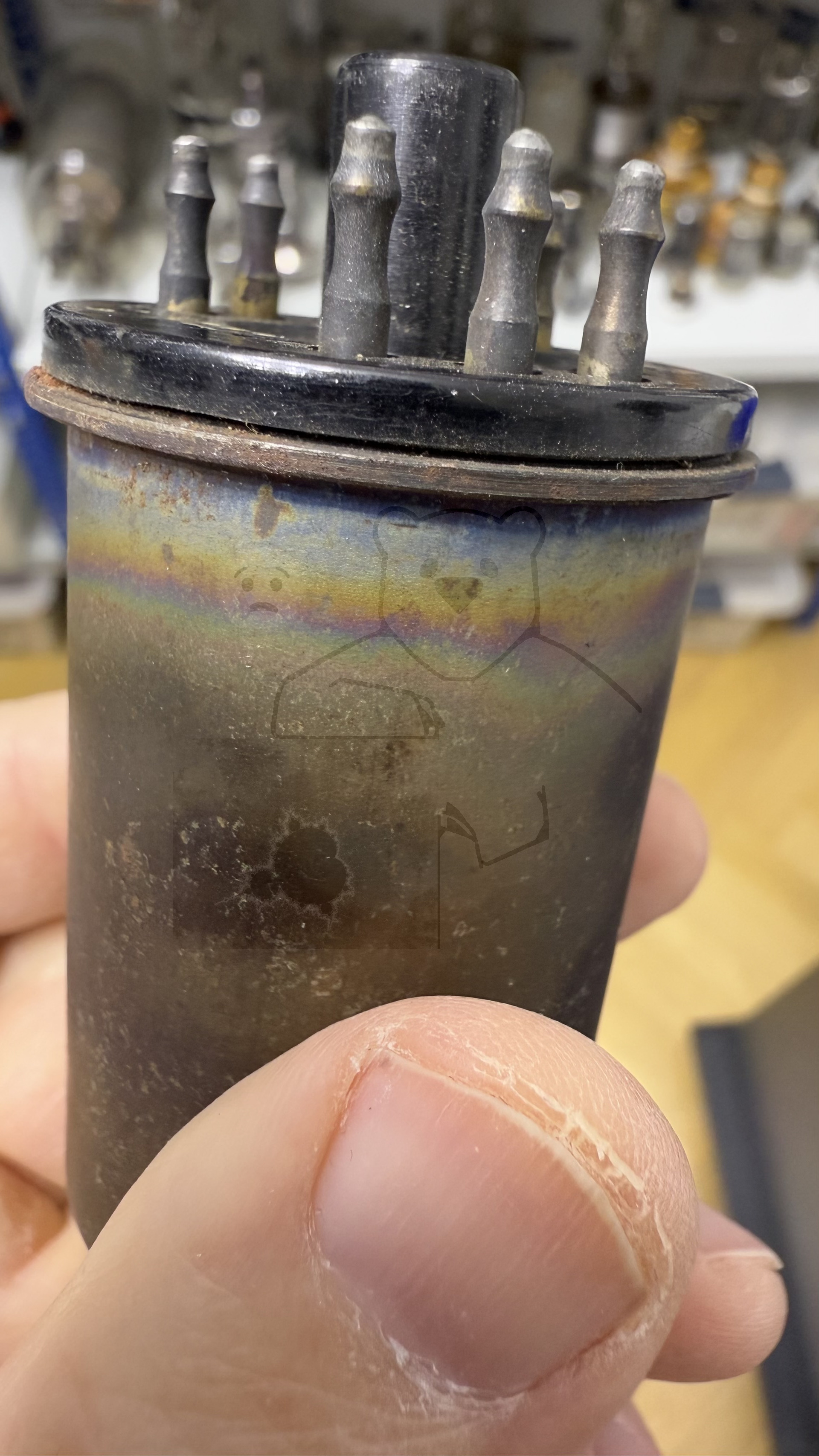

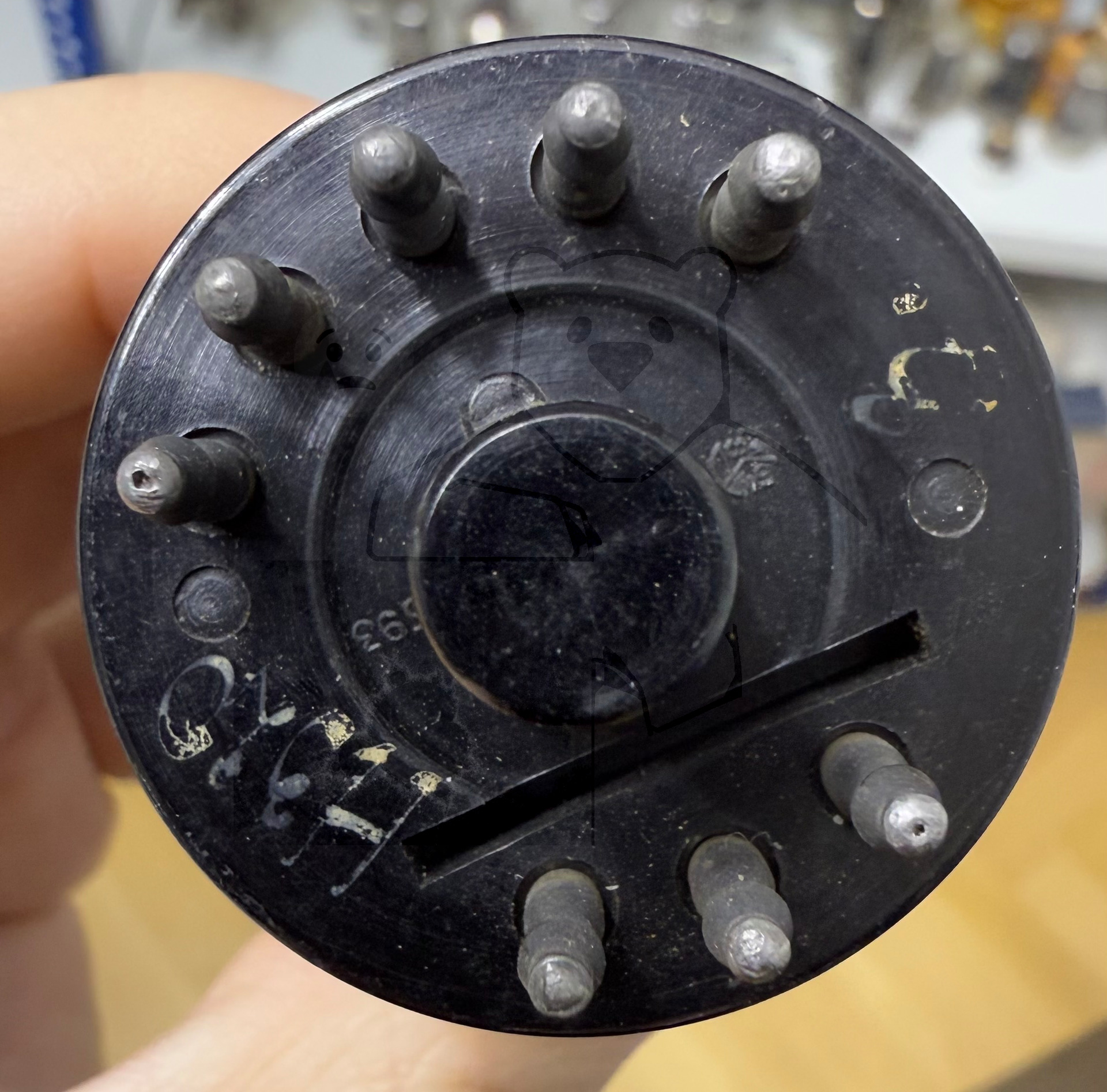

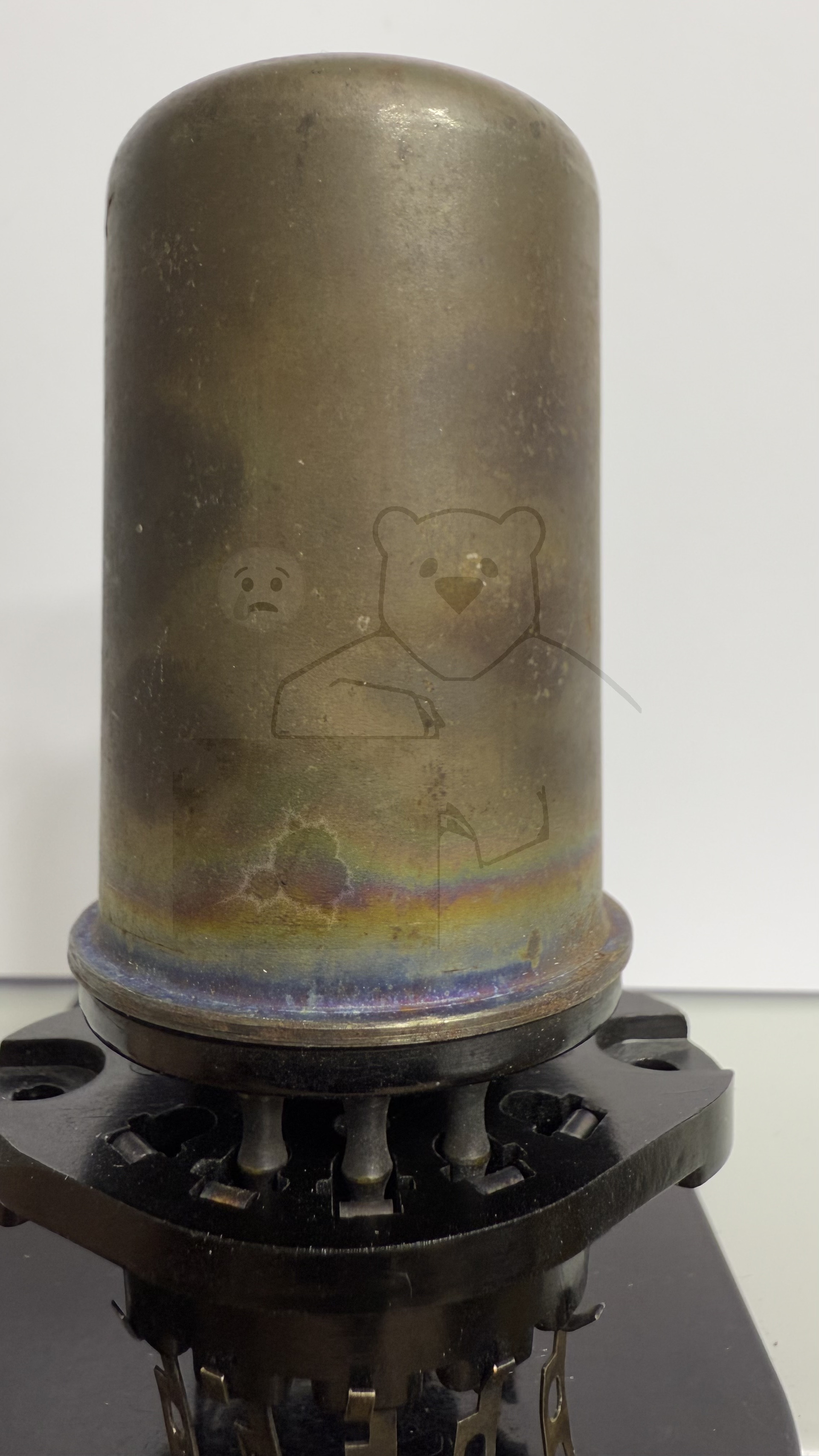

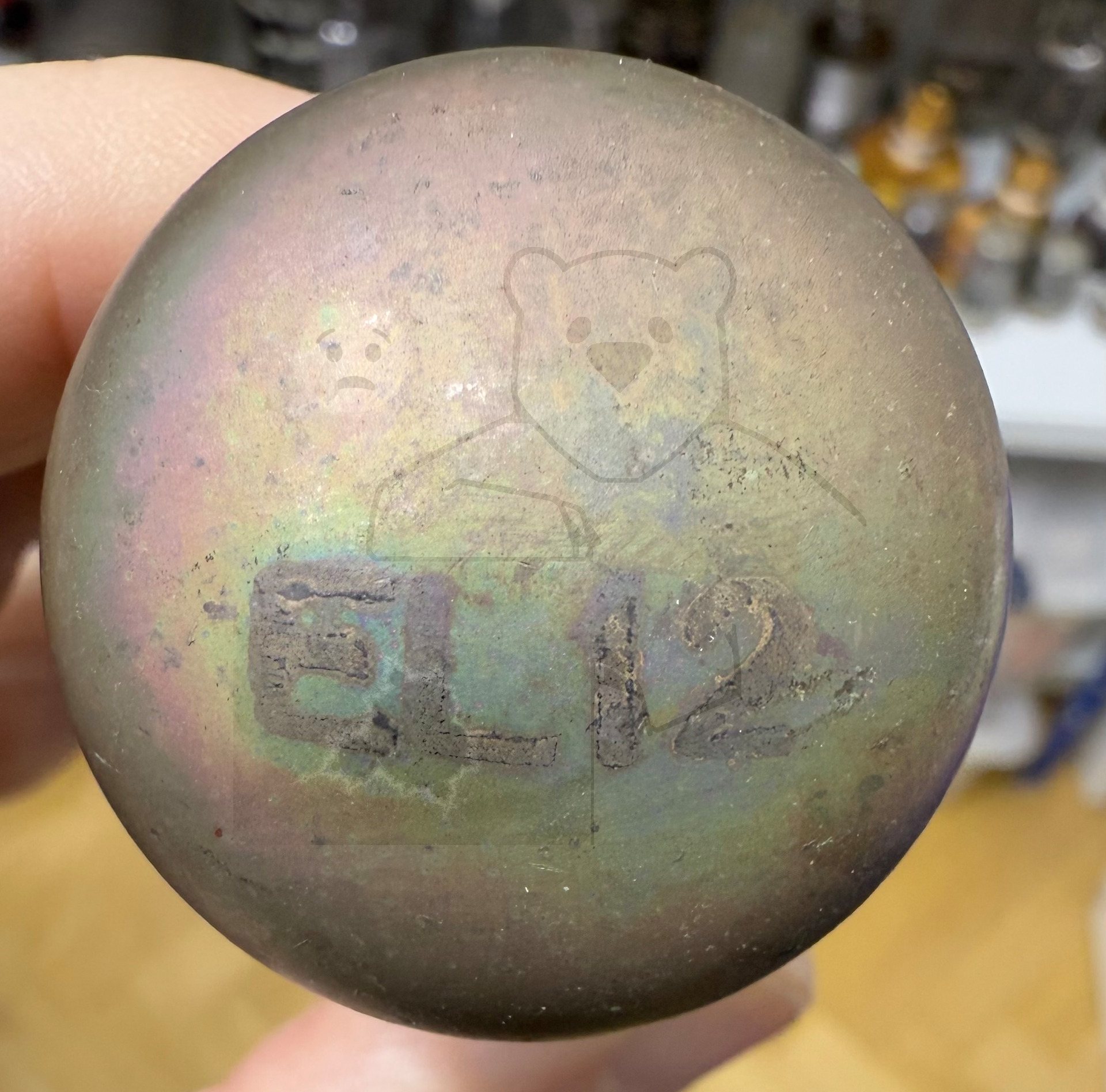

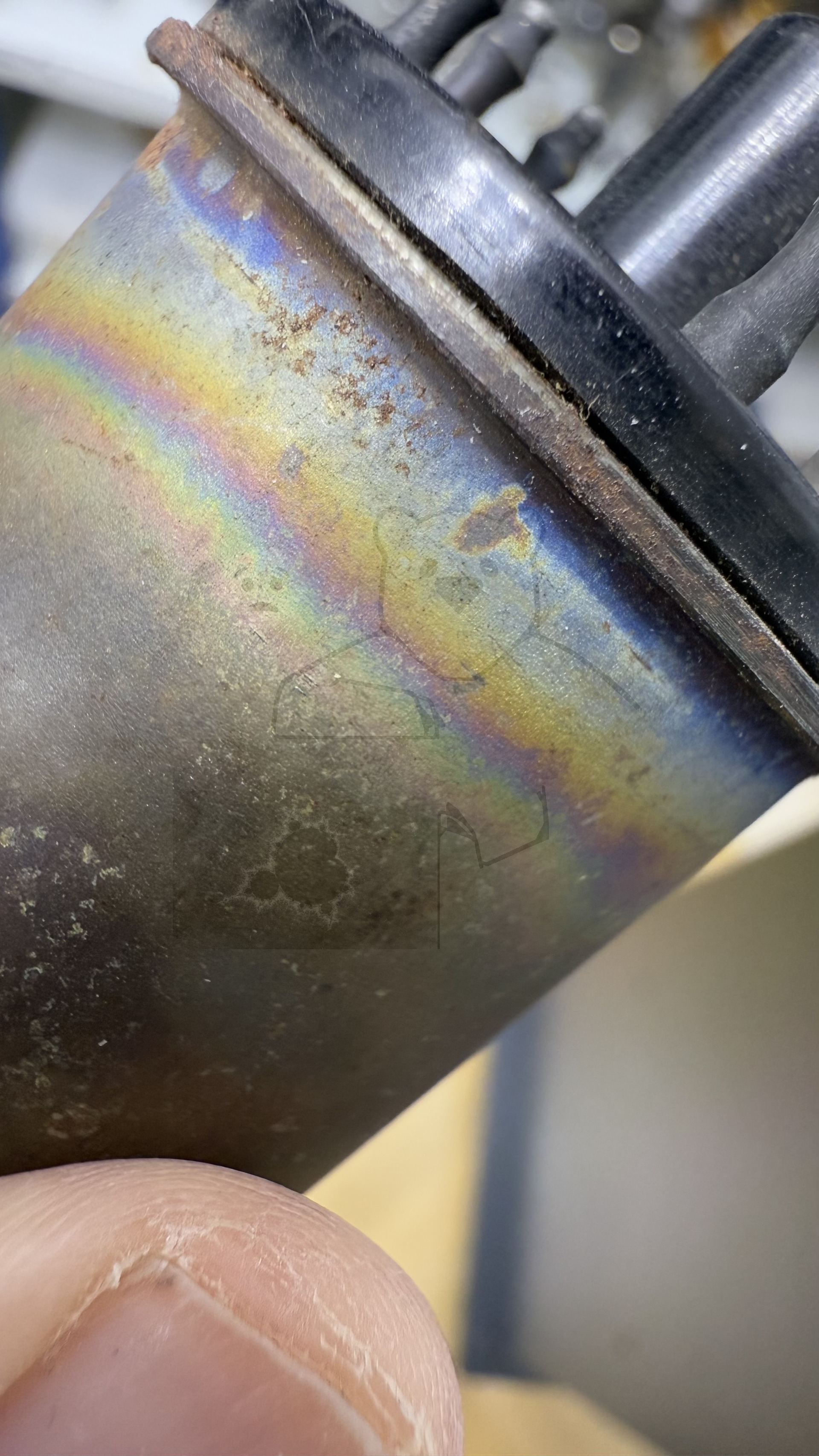

🔎 Beschreibung der Röhre: EL12 (Metallausführung) Inventarnummer: 07864

Name	→ EL12 (Metallausführung)
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp	Hier geht es zur Glas Variante der EL12
Informationen	Handschriftlich unter dem Sockel: H320 / 3.
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: EL12 (Metallausführung)

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

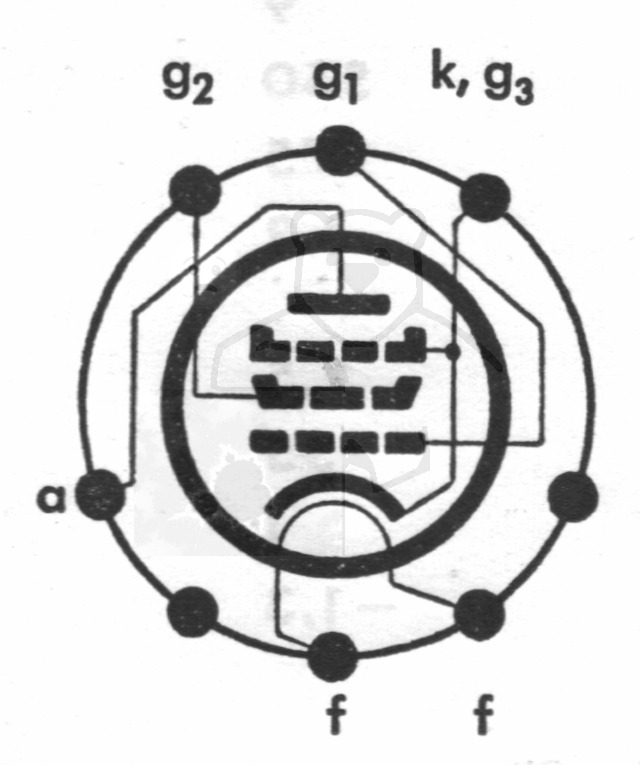

🔎 Sockelschaltung der EL12 (Metallausführung)

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL12 (Metallausführung)
Anwendung EL12 Version 1.pdf (359 kB)
Anwendung EL12 Version 2.pdf (83 kB)
Anwendung EL12 Version 3.pdf (416 kB)
Datenblatt EL12 Philips.pdf (34 kB)
Datenblatt EL12 RFT.pdf (113 kB)
Datenblatt EL12 Telefunken.pdf (582 kB)
Pruefkarte EL12 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte EL12 EL12-375 EL150 - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
