đ Beschreibung der Röhre: 6J9SG Inventarnummer: 07849
| Name | â 6J9SG |
| Vergleichsname | |
| Hersteller | â SER AB (Svenska Elektronroer Stockholm) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Umverpackung HĂ€ndler |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S129 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6J9SG
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | Kappe | 5 |
| Gitter 2 | 4 | |
| Gitter 3 | 1 | |
| Gitter 4 | 4 | |
| Gitter 5 | 8 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | |
| Abschirmung | ||
| Funktion | â Oszillator / Mischer |
â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Bilder der Röhre: 6J9SG
Röhre 6J9SG #7849 Bild 1
Röhre 6J9SG #7849 Bild 2
Röhre 6J9SG #7849 Bild 3
Röhre 6J9SG #7849 Bild 4
Röhre 6J9SG #7849 Bild 5
Röhre 6J9SG #7849 Bild 6

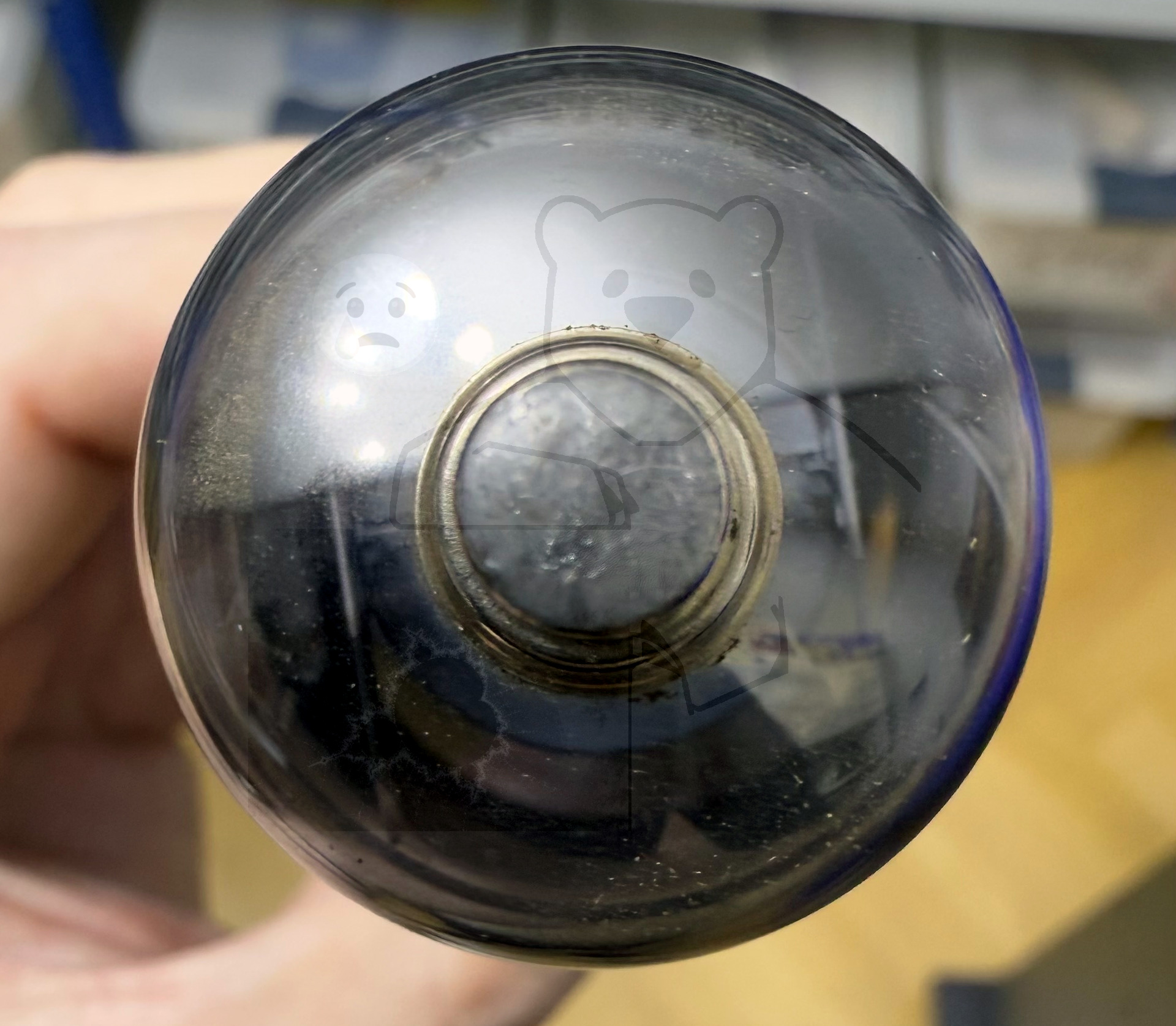

Röhre 6J9SG #7849 Bild 7

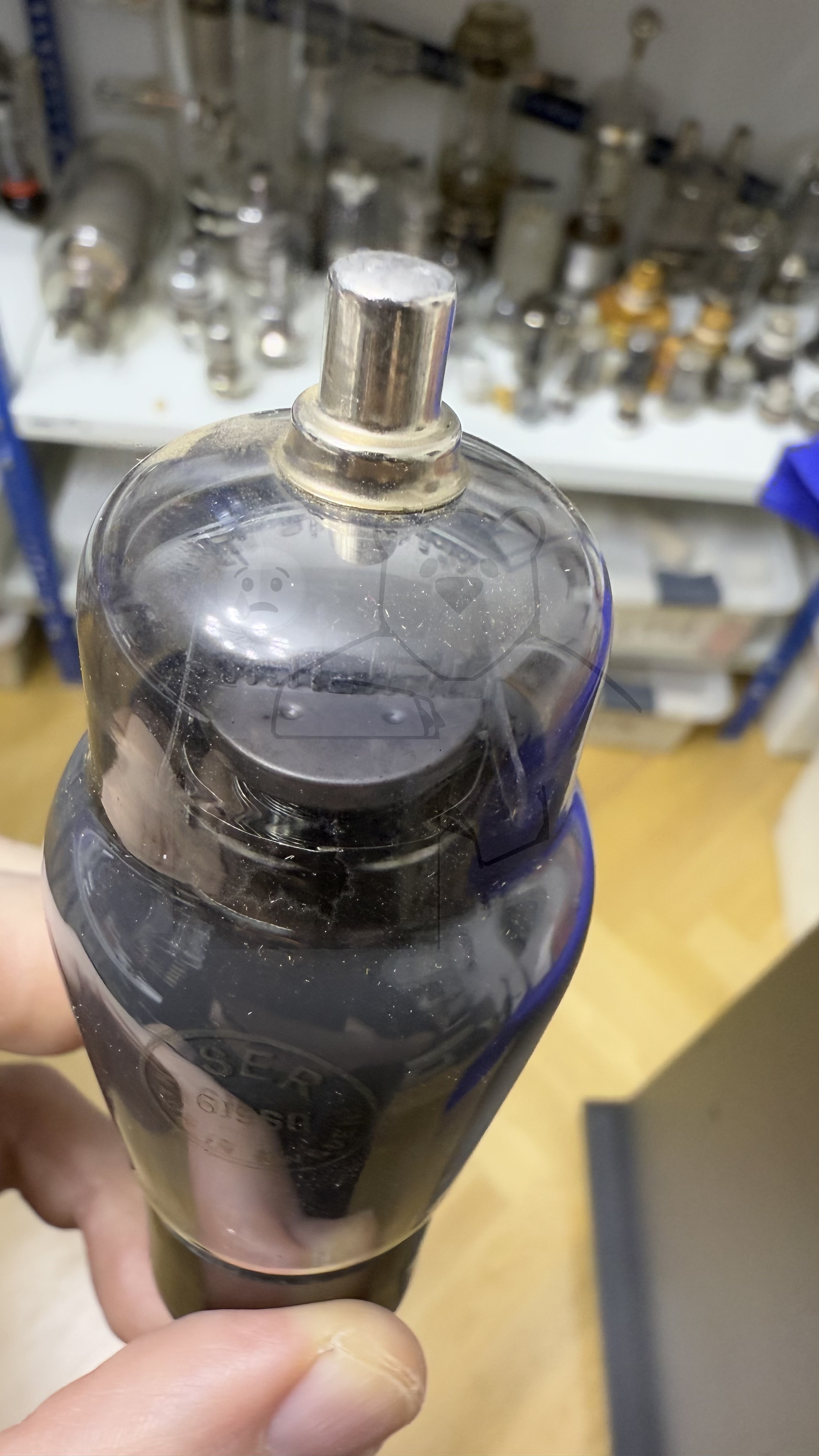

Röhre 6J9SG #7849 Bild 8
Röhre 6J9SG #7849 Bild 9

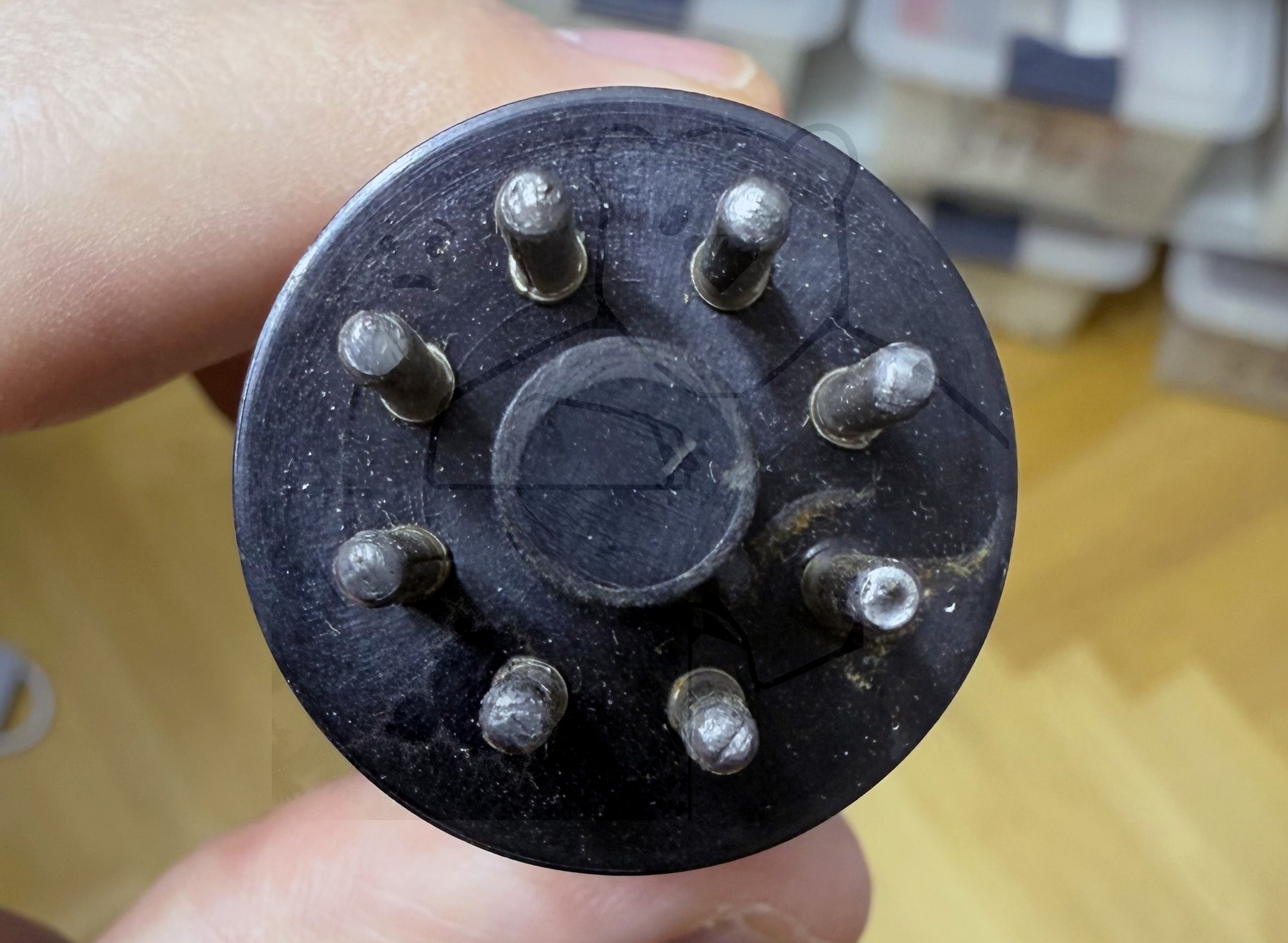

Röhre 6J9SG #7849 Bild 10

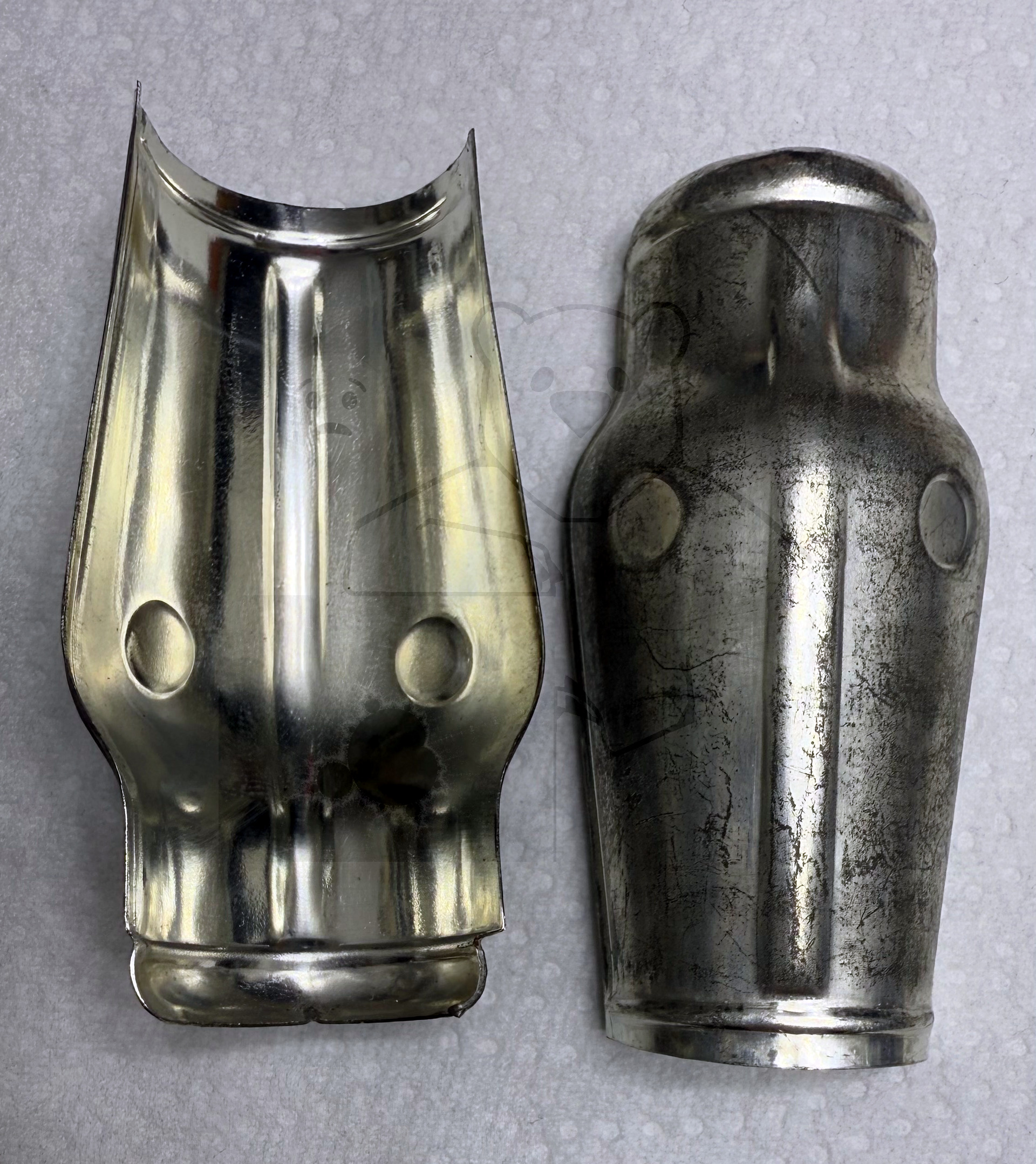

Röhre 6J9SG #7849 Abschirmung Bild 1

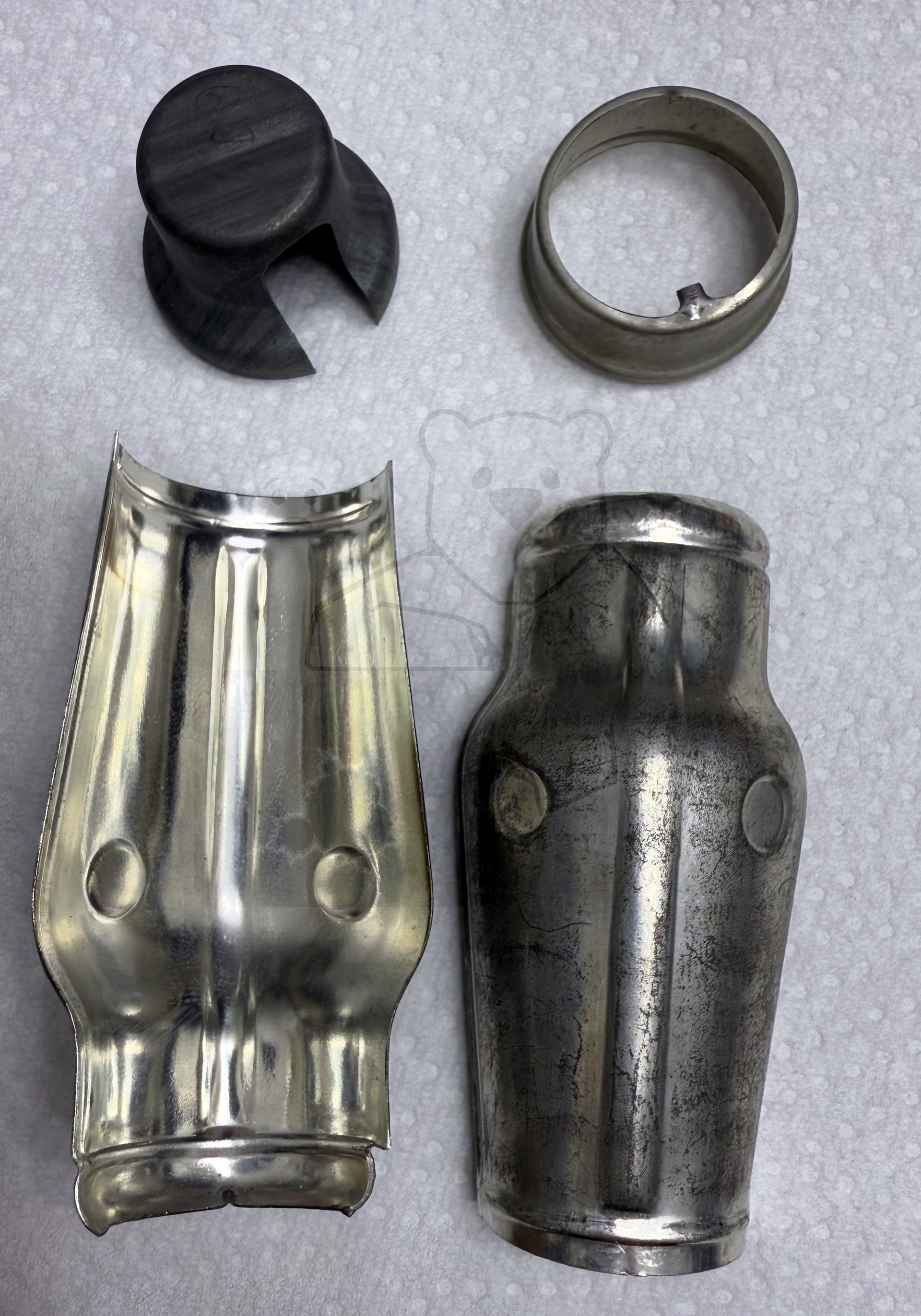

Röhre 6J9SG #7849 Abschirmung Bild 2

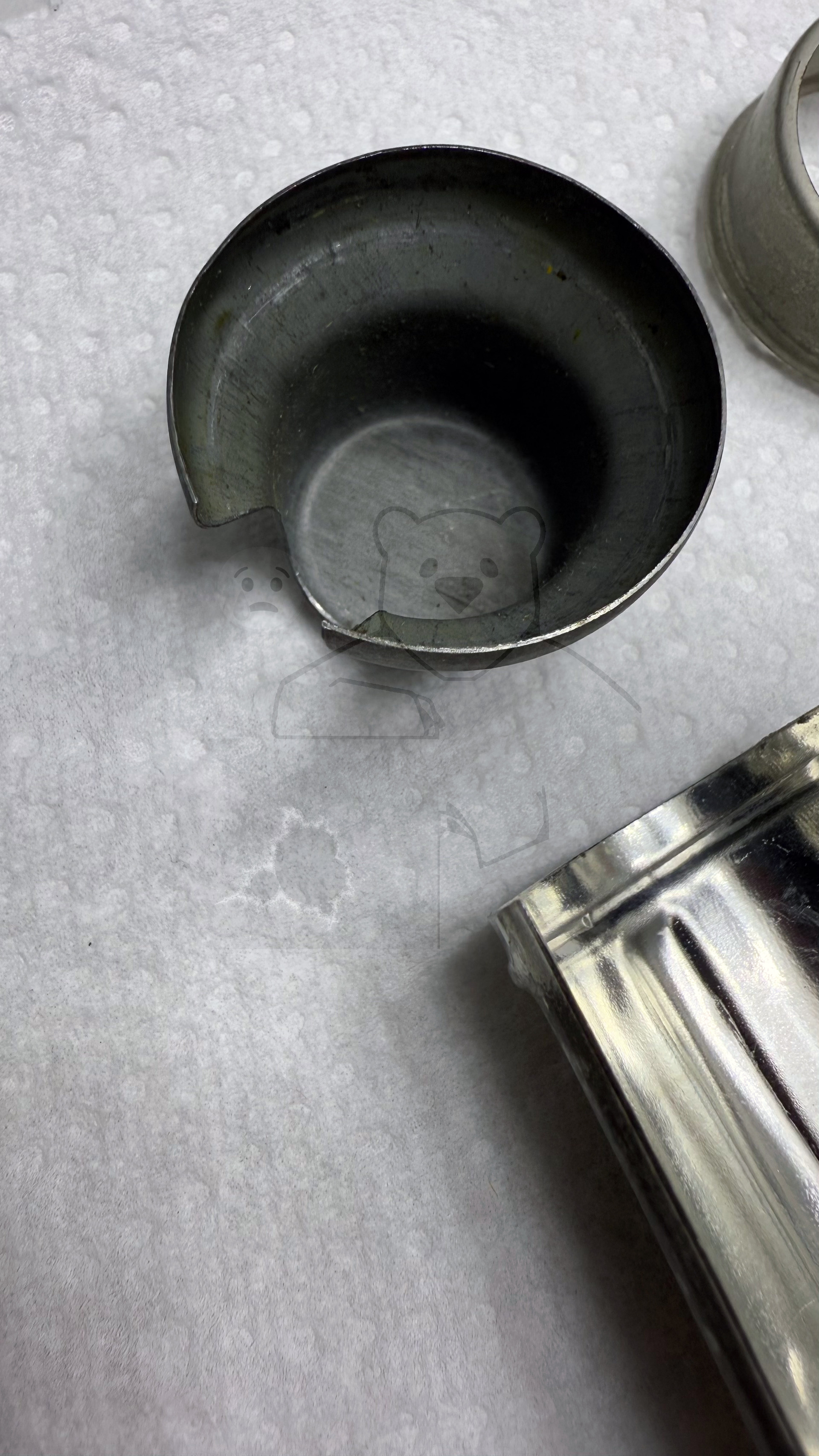

Röhre 6J9SG #7849 Abschirmung Bild 3

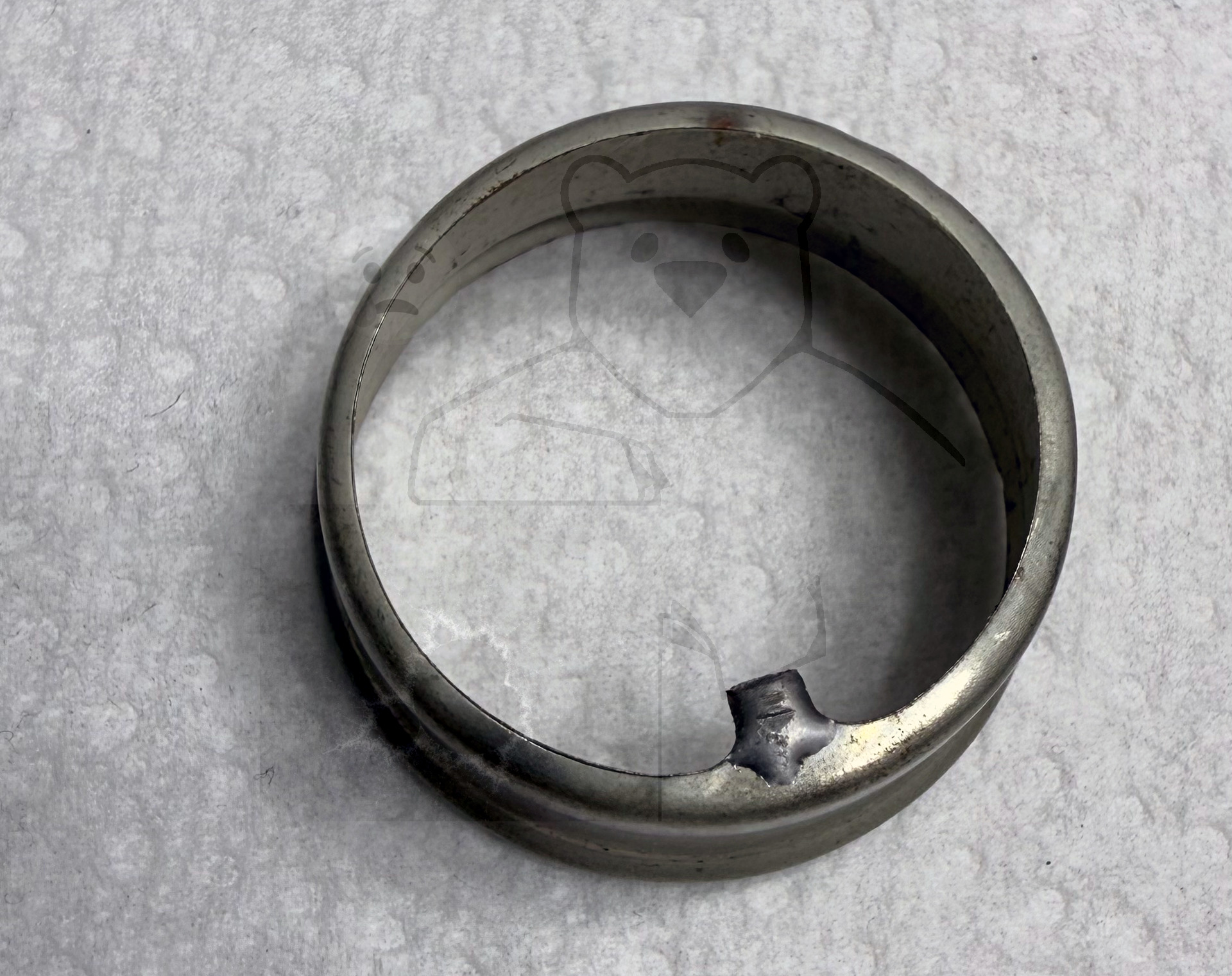

Röhre 6J9SG #7849 Abschirmung Bild 4

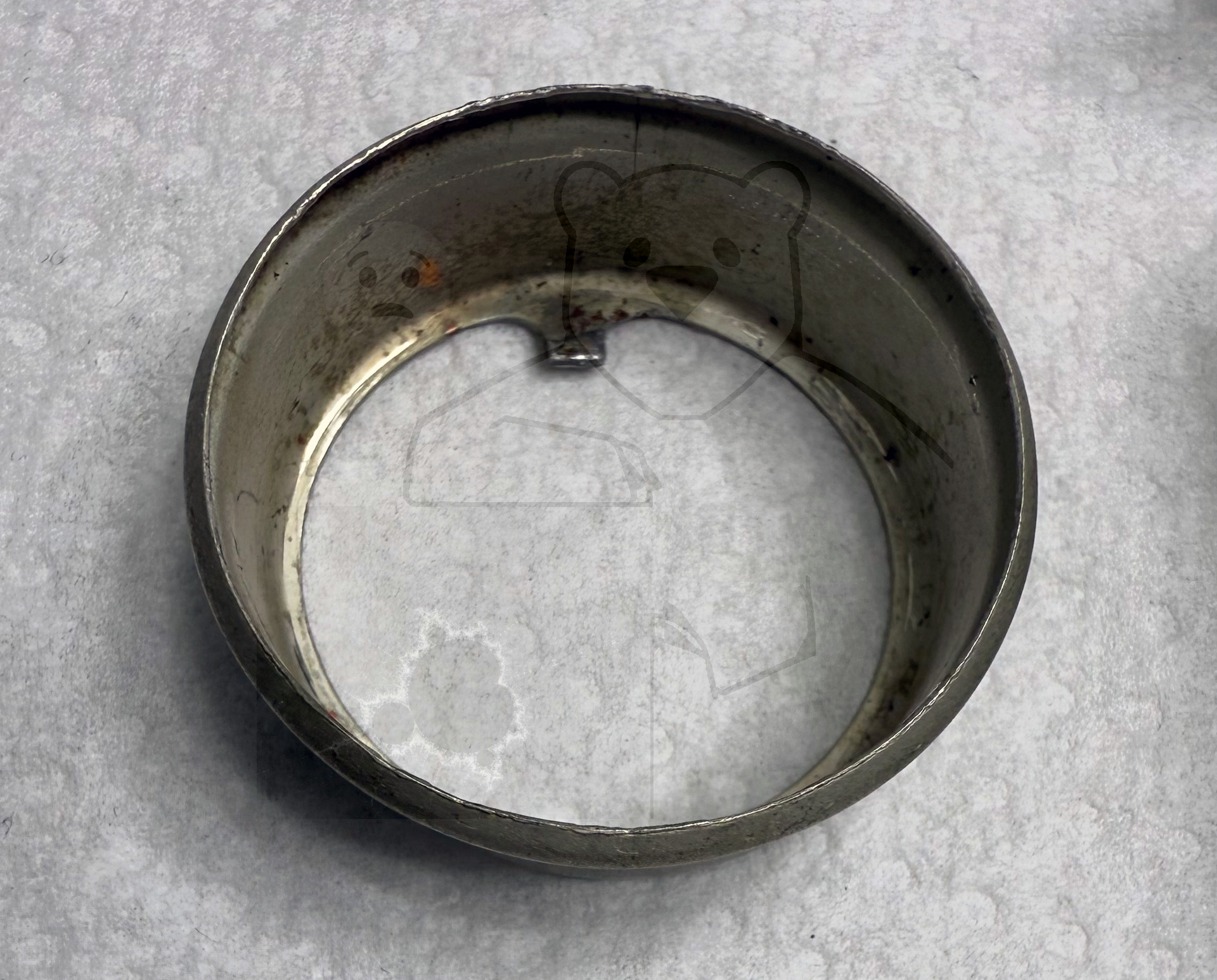

Röhre 6J9SG #7849 Abschirmung Bild 5
Röhre 6J9SG #7849 Abschirmung Bild 6

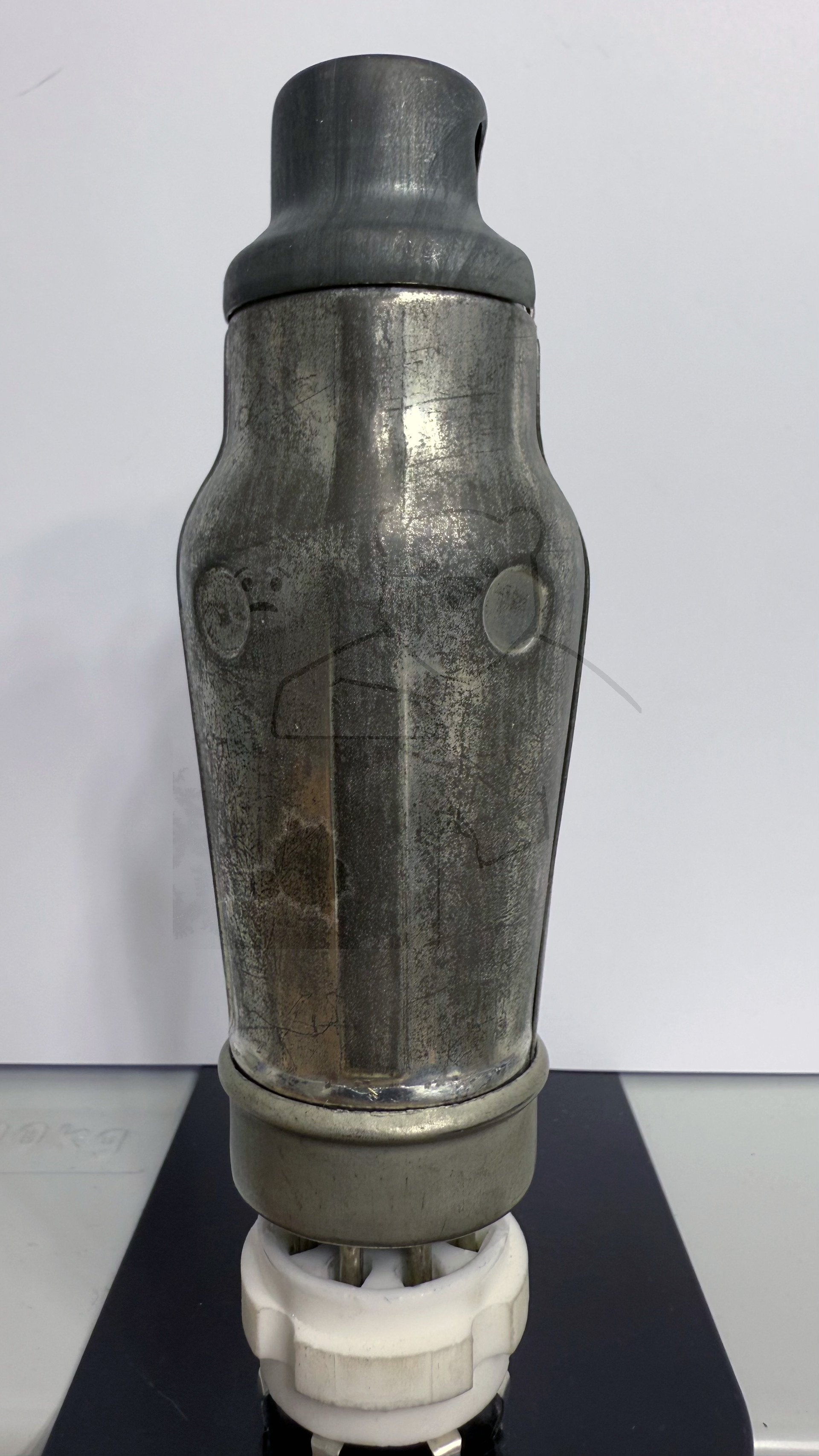

Röhre 6J9SG #7849 Mit Abschrimung Bild 1
Röhre 6J9SG #7849 Mit Abschrimung Bild 2

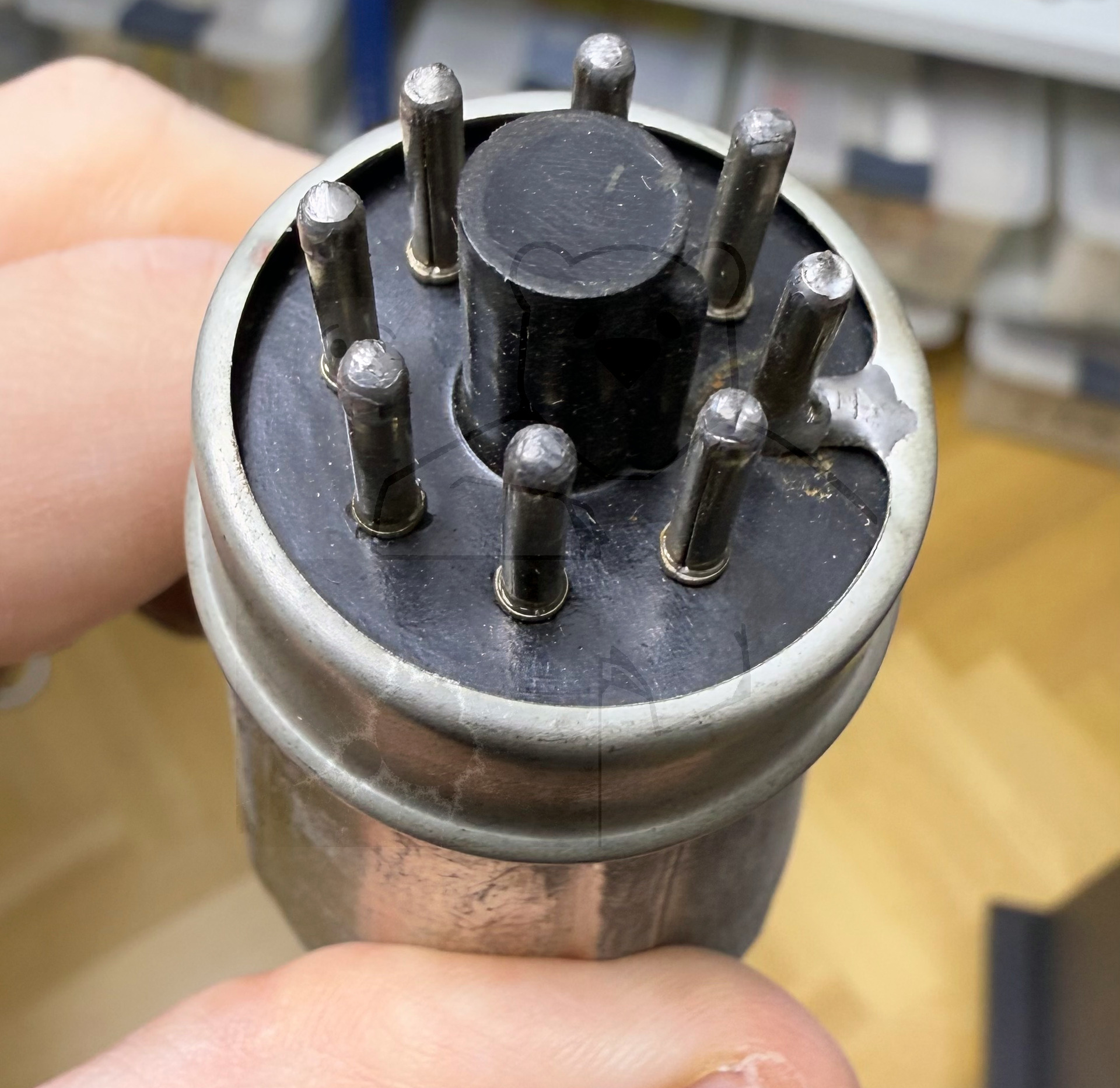

Röhre 6J9SG #7849 Mit Abschrimung Bild 3

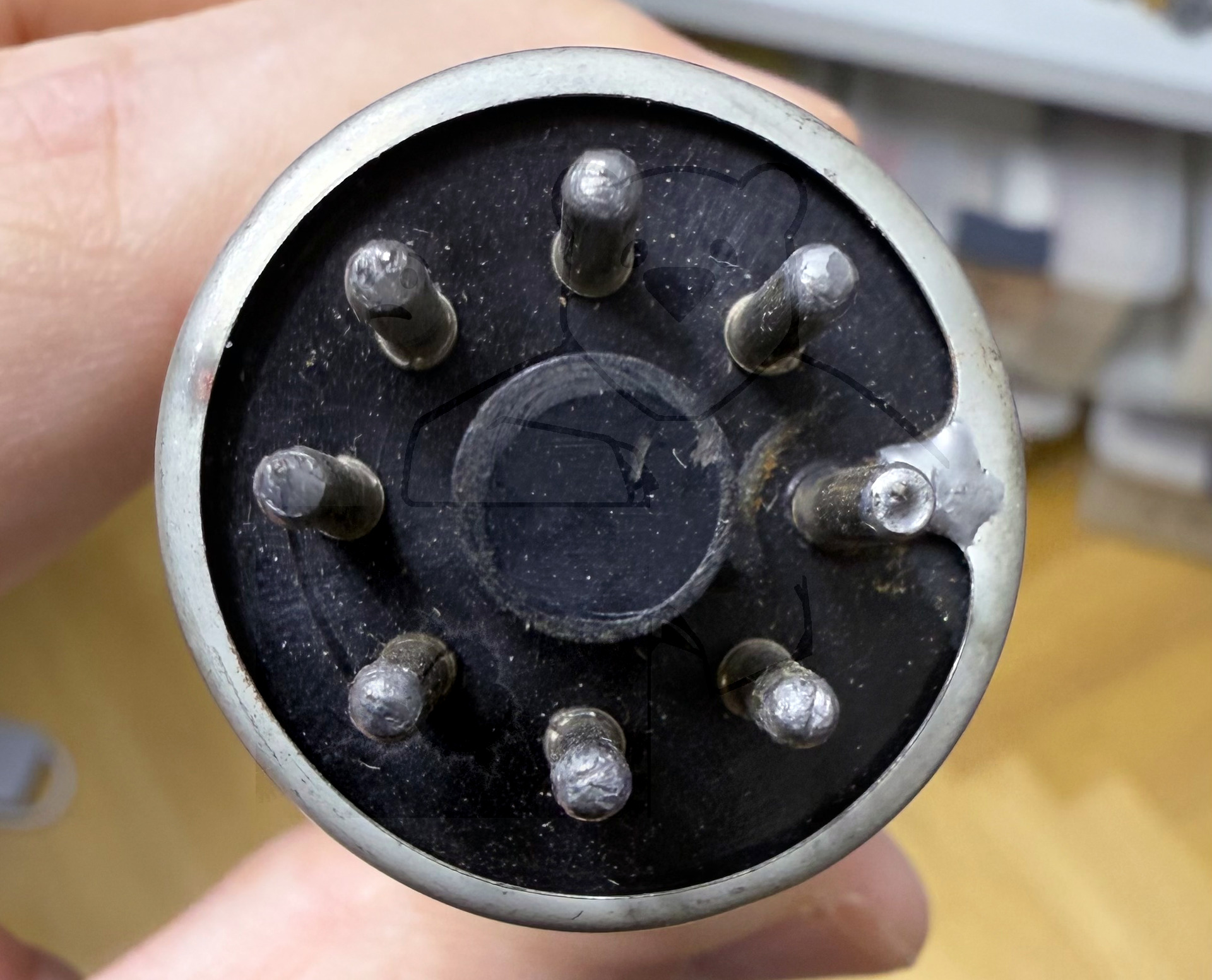

Röhre 6J9SG #7849 Mit Abschrimung Bild 4

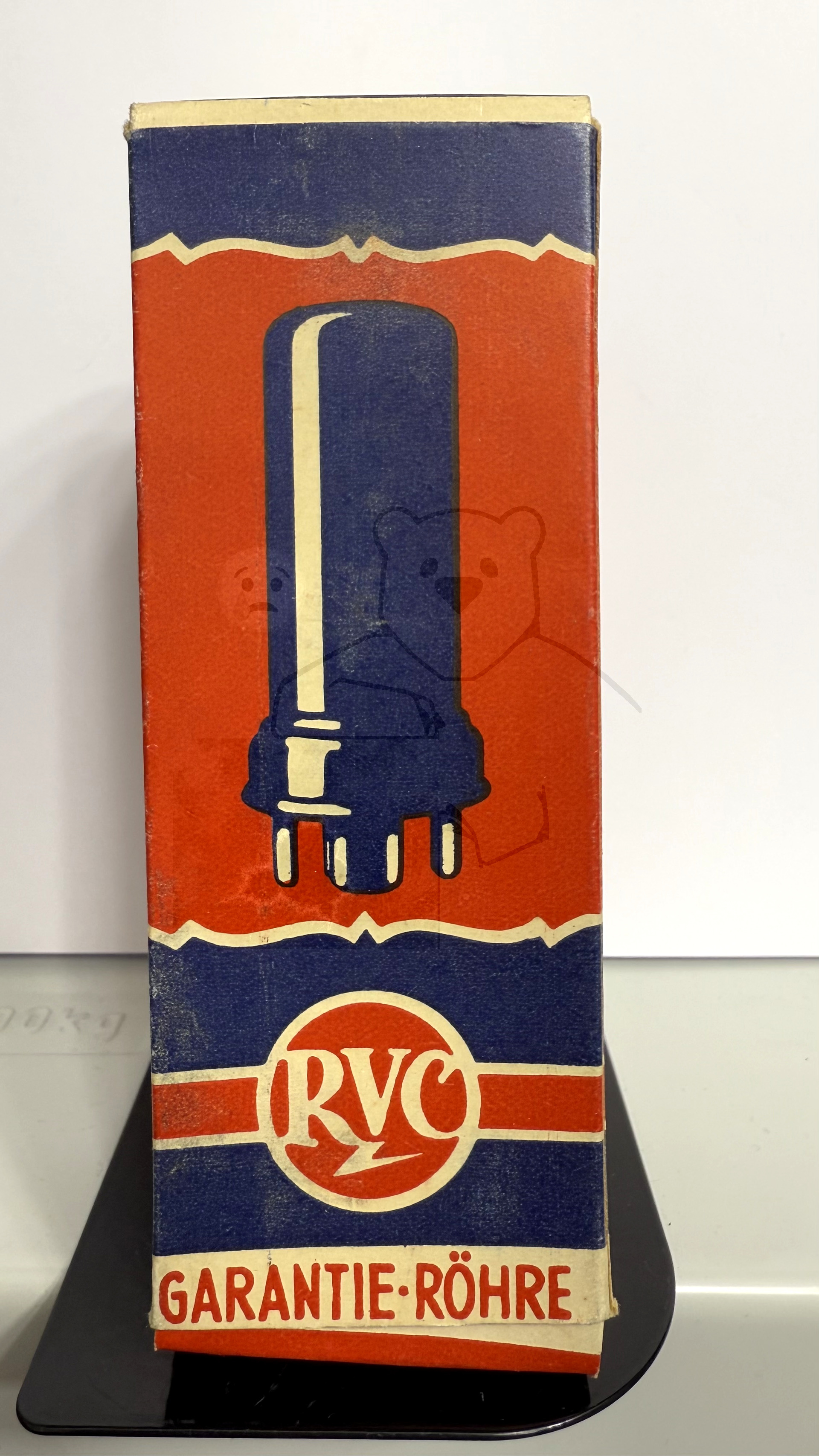

Röhre 6J9SG #7849 Verpackung Bild 1
Röhre 6J9SG #7849 Verpackung Bild 2
