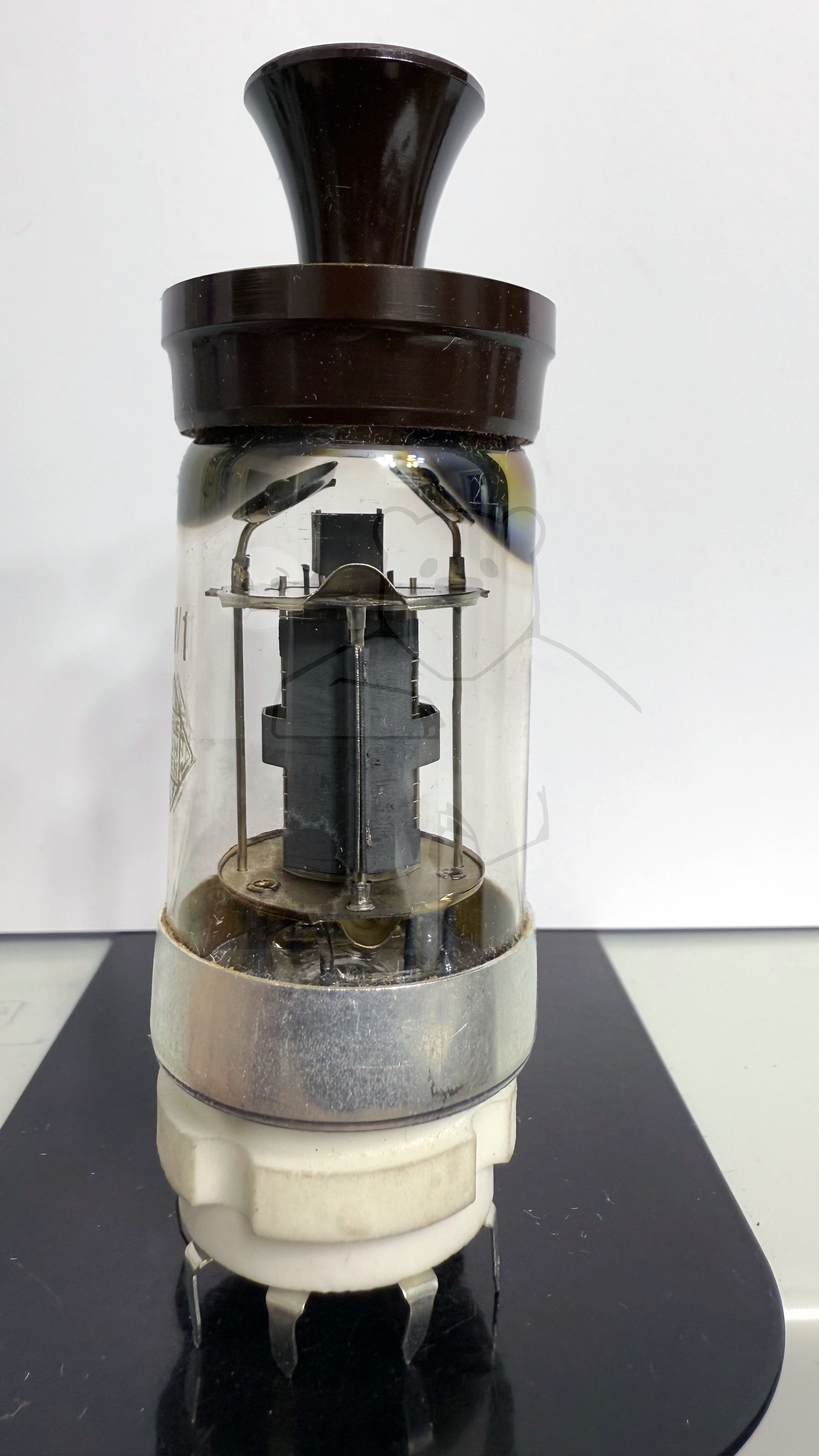

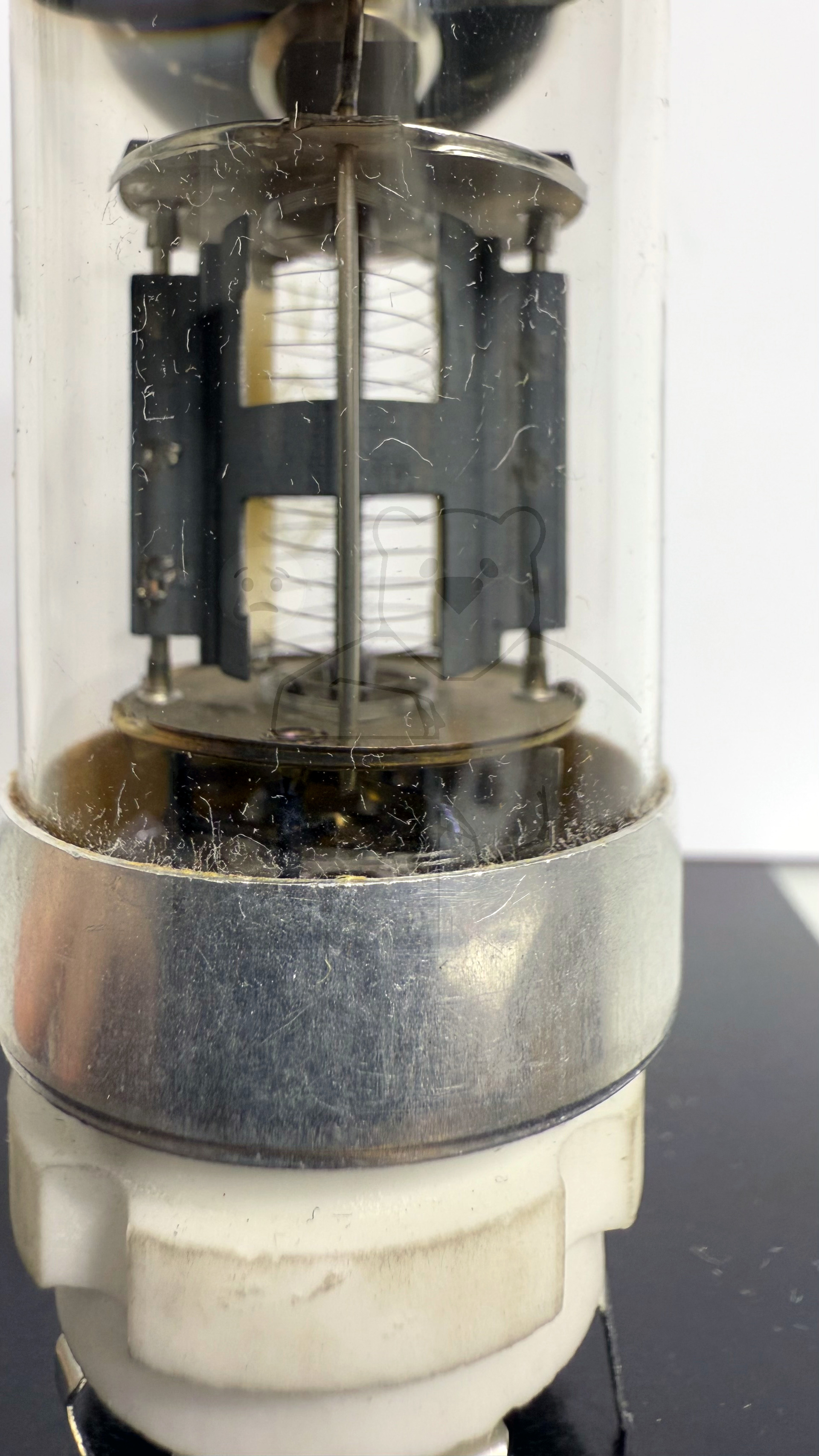

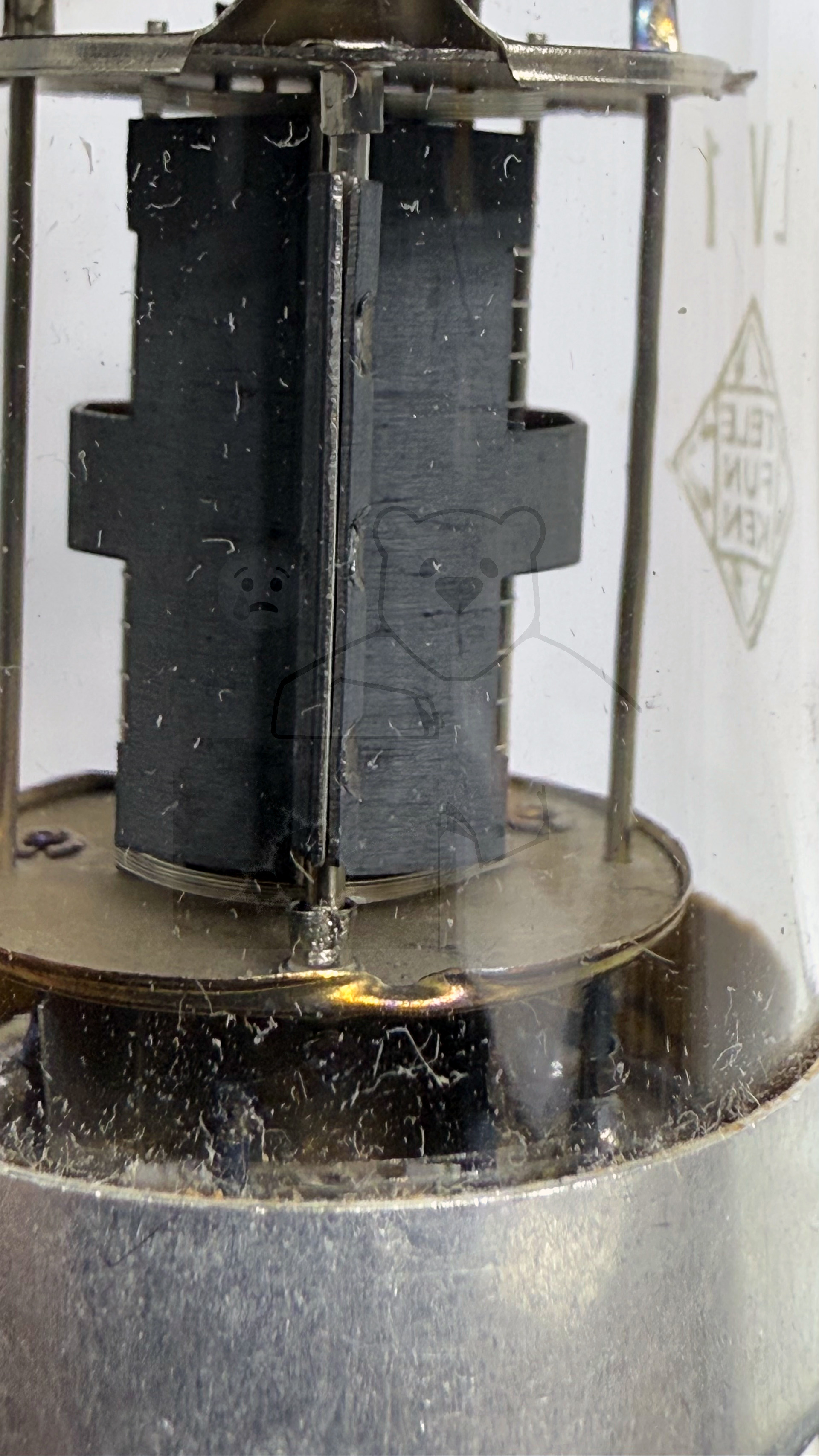

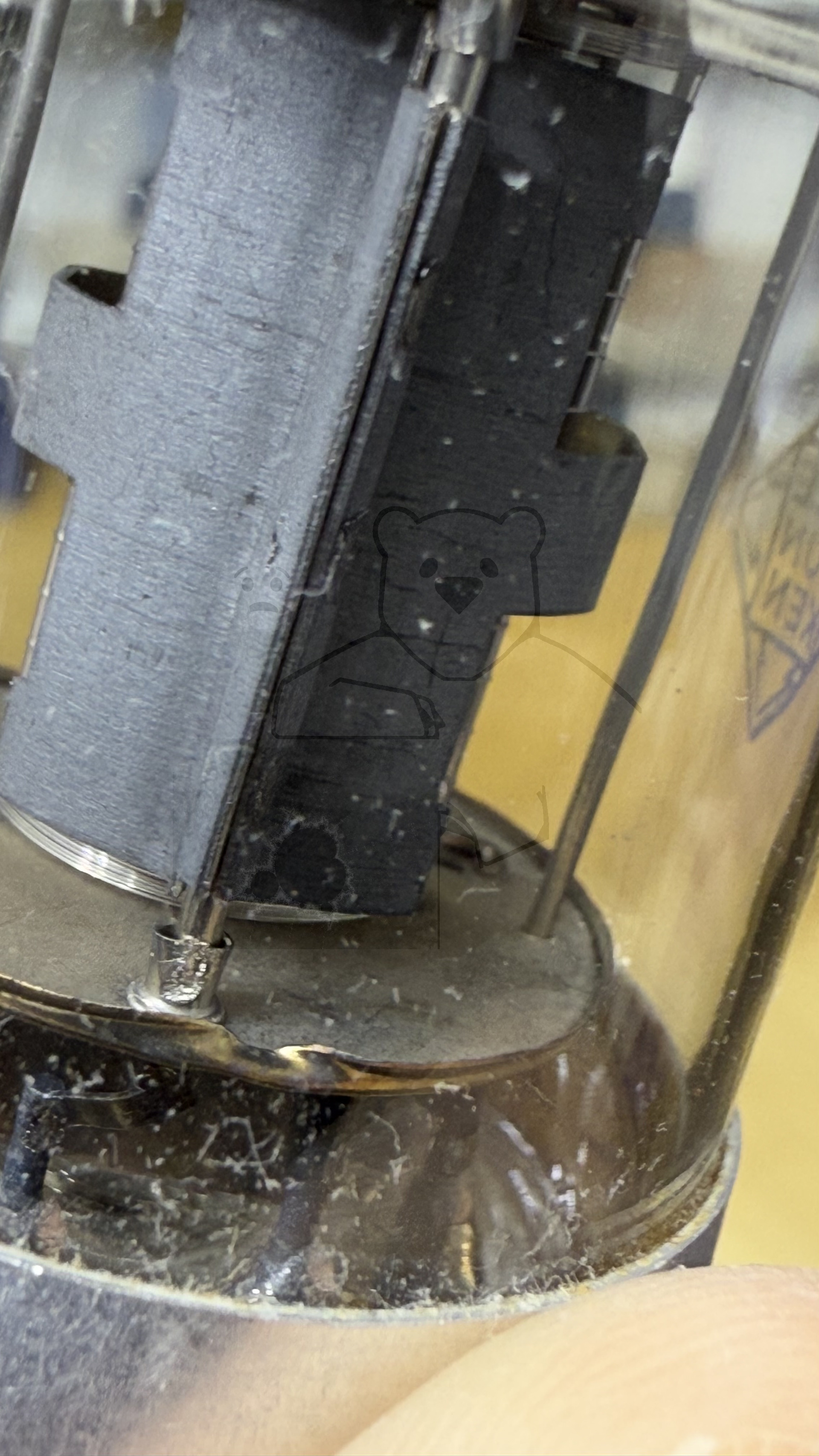

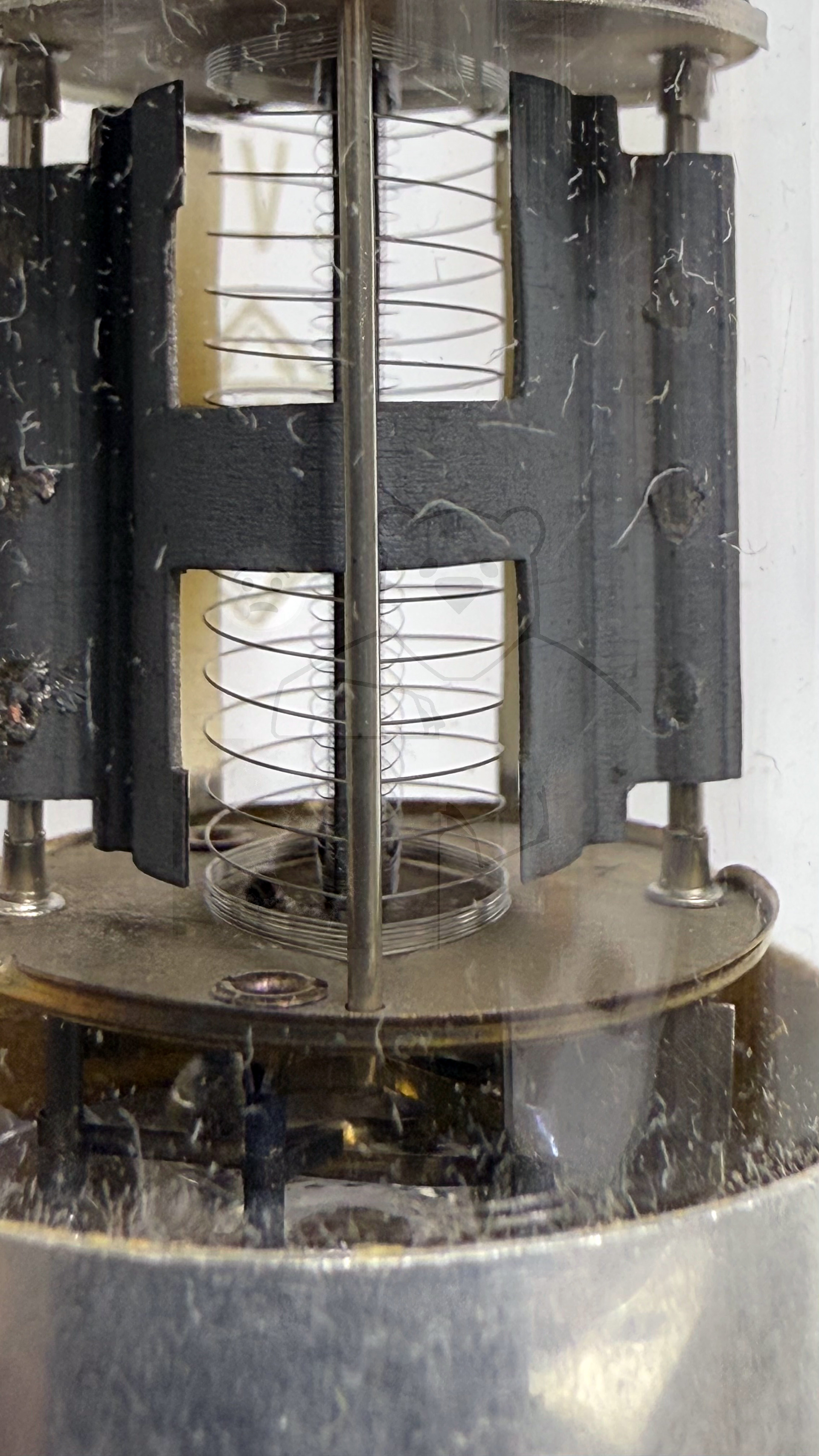

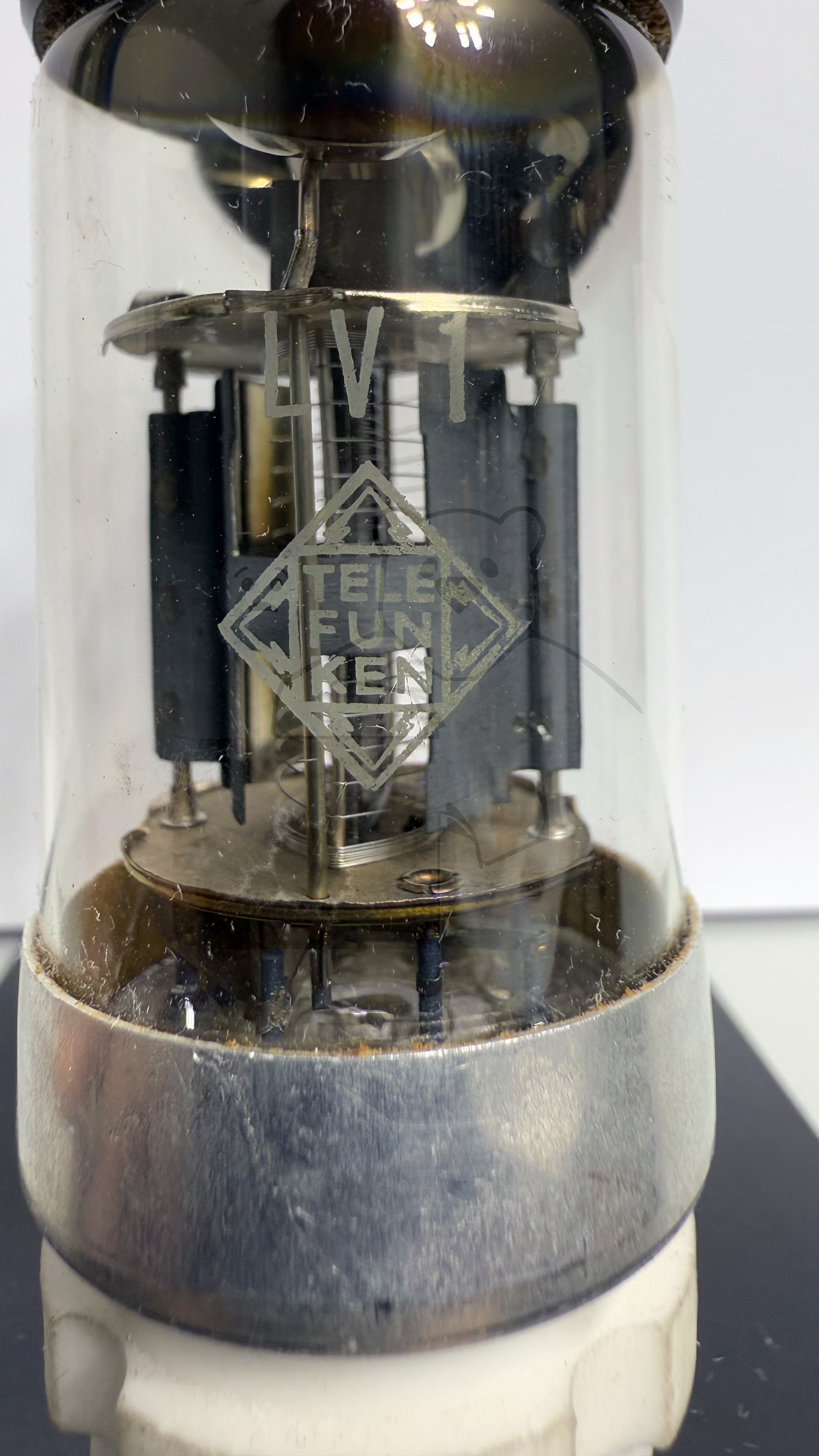

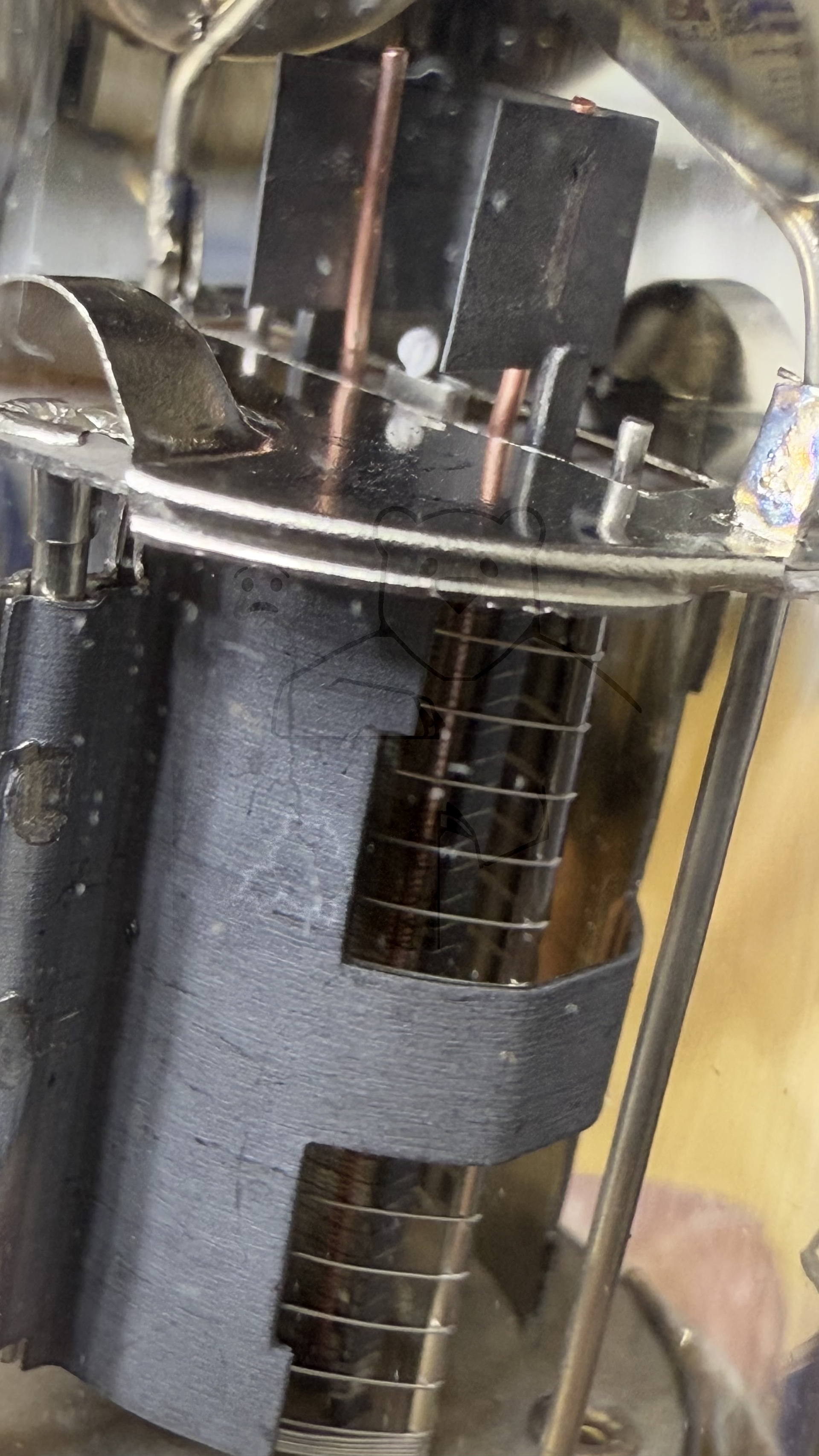

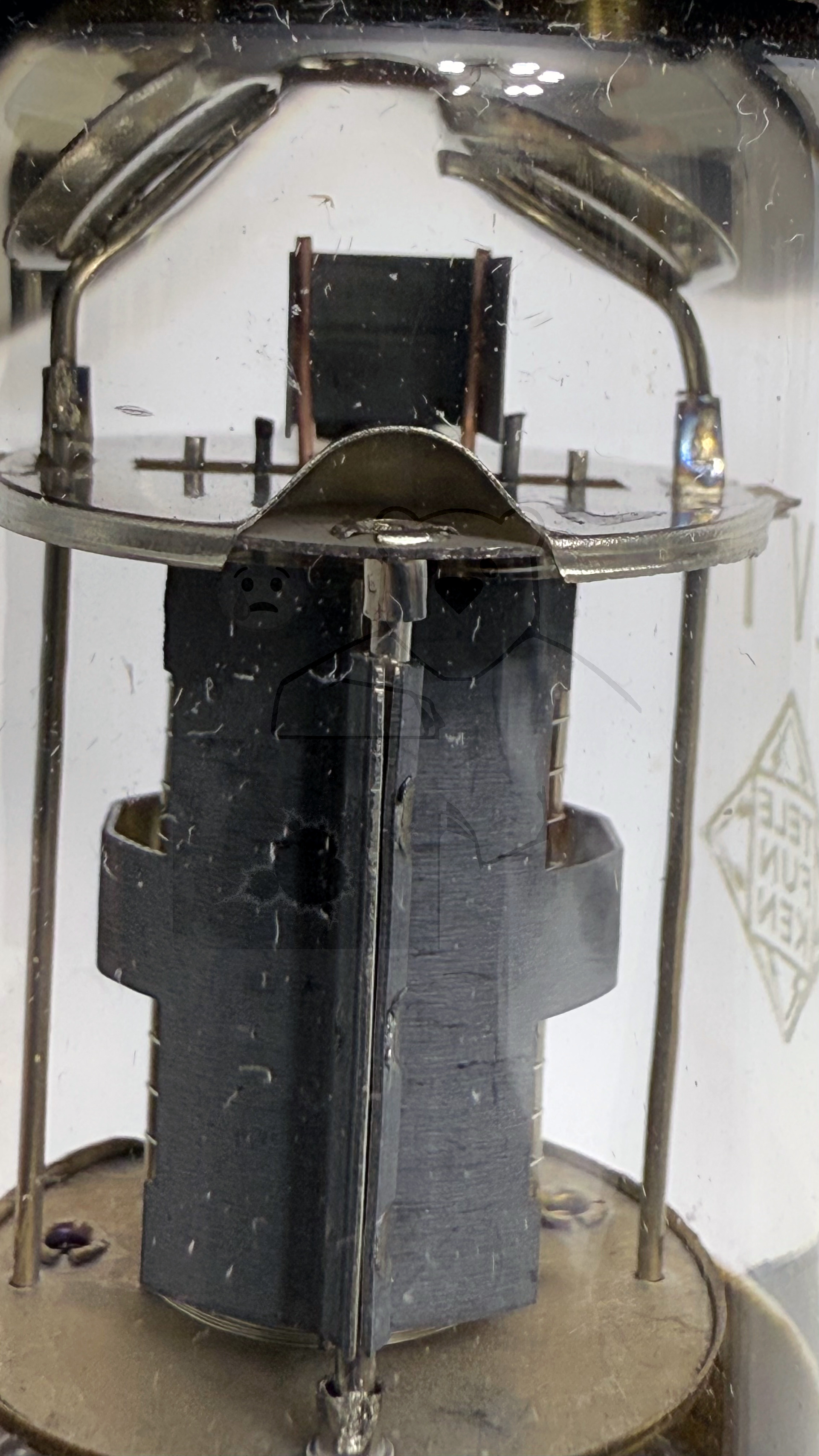

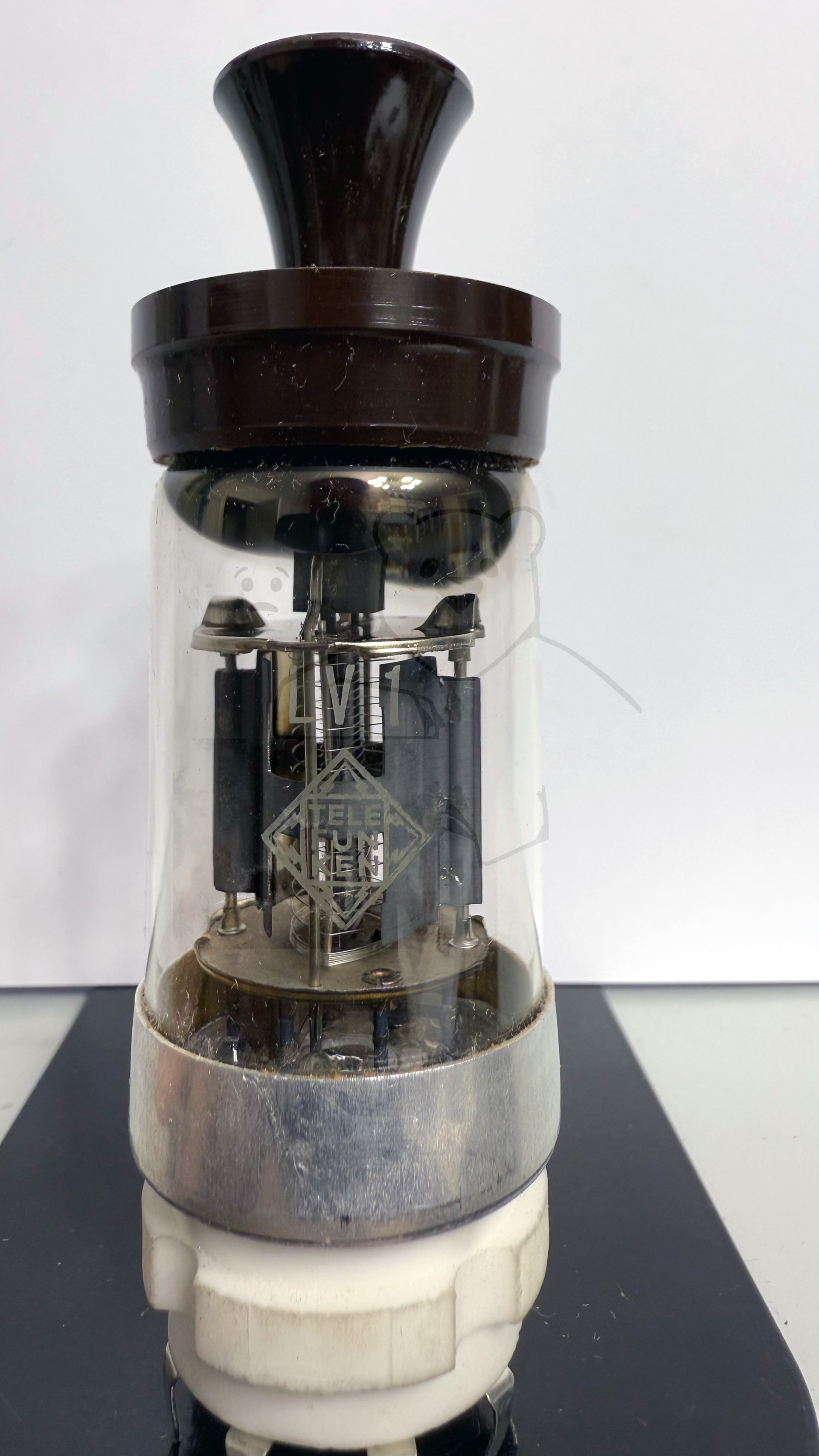

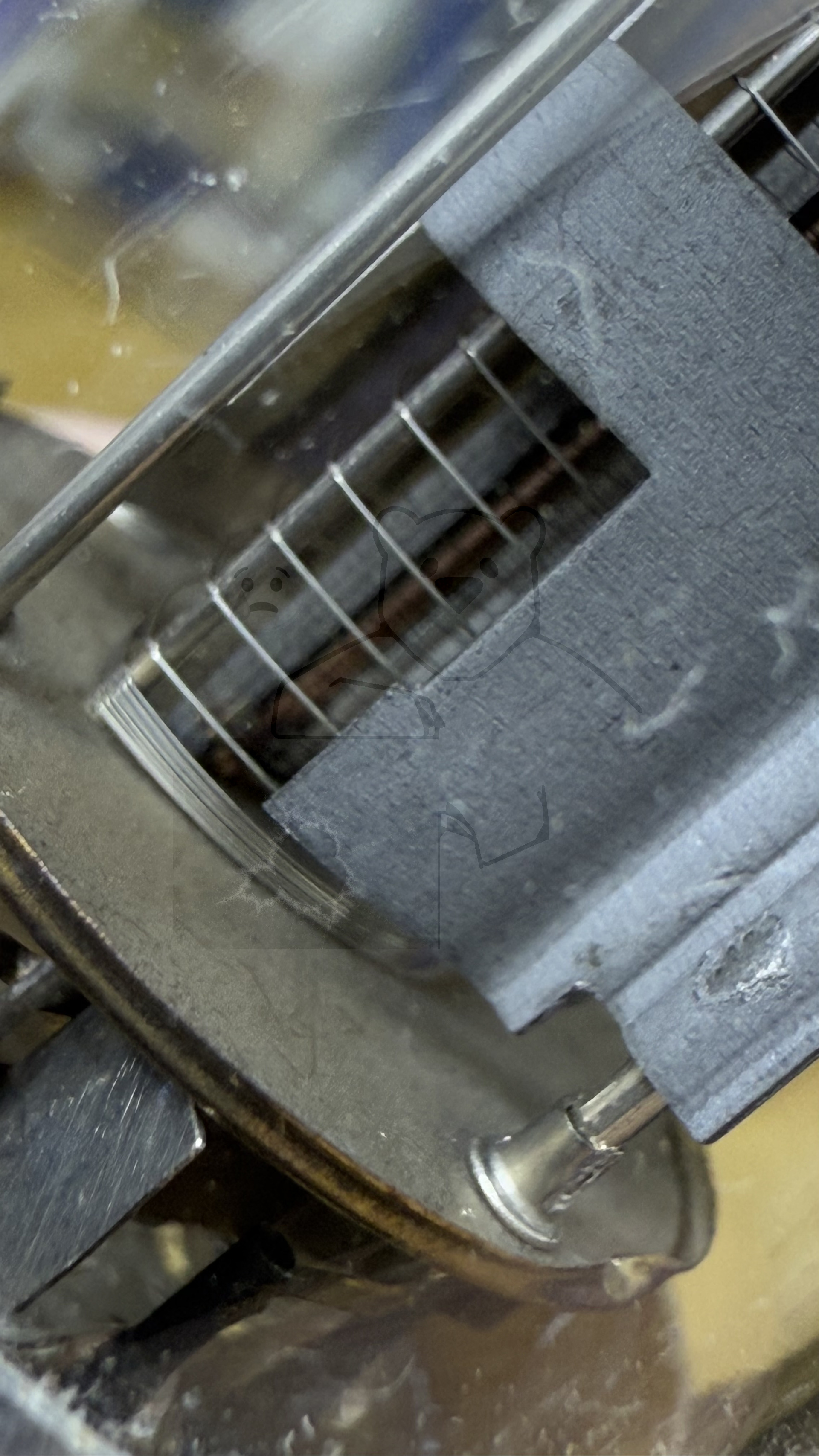

Daten und Bilder der Röhre: LV1

🔎 Beschreibung der Röhre: LV1 Inventarnummer: 07840

Name	→ LV1
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

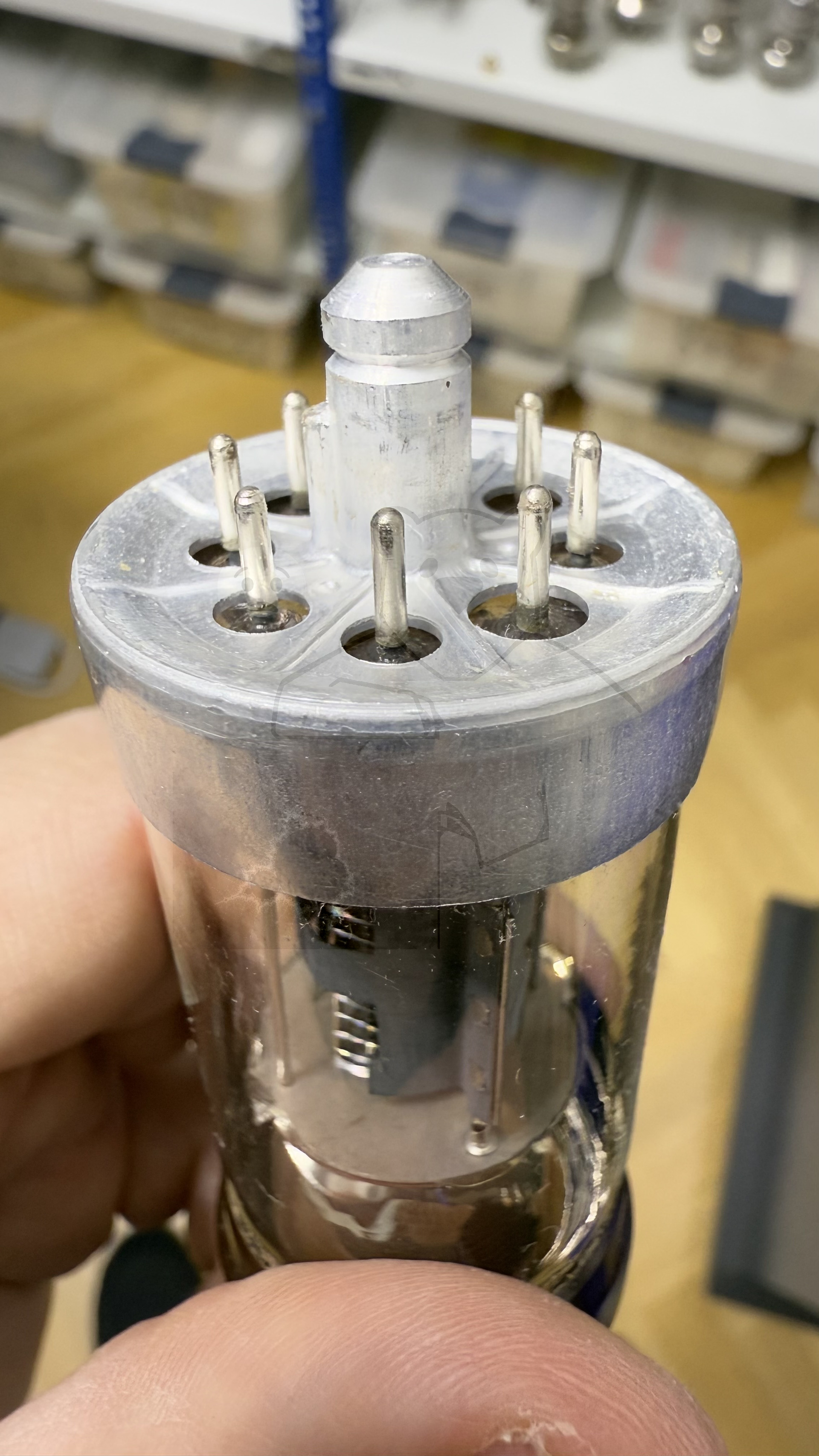

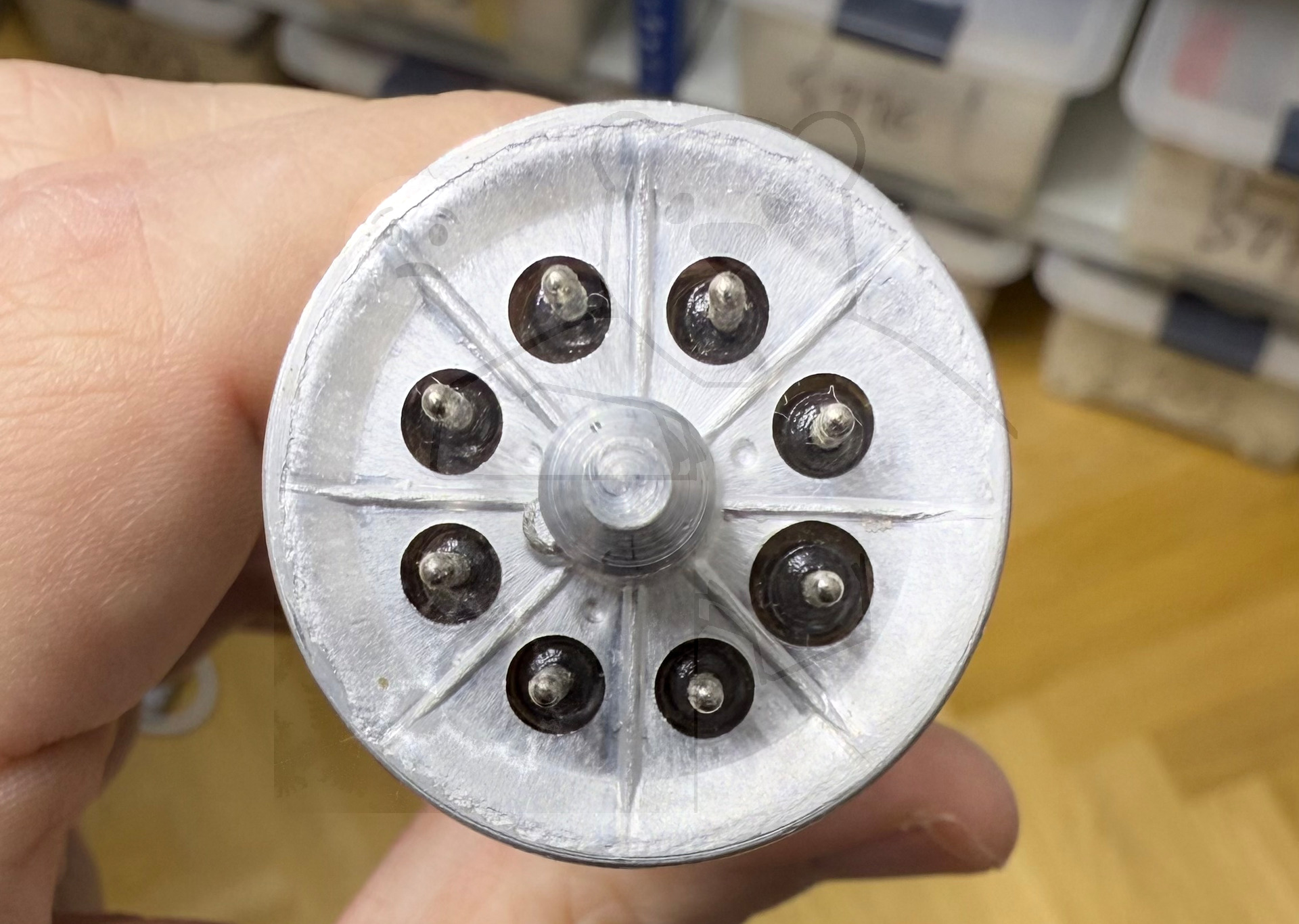

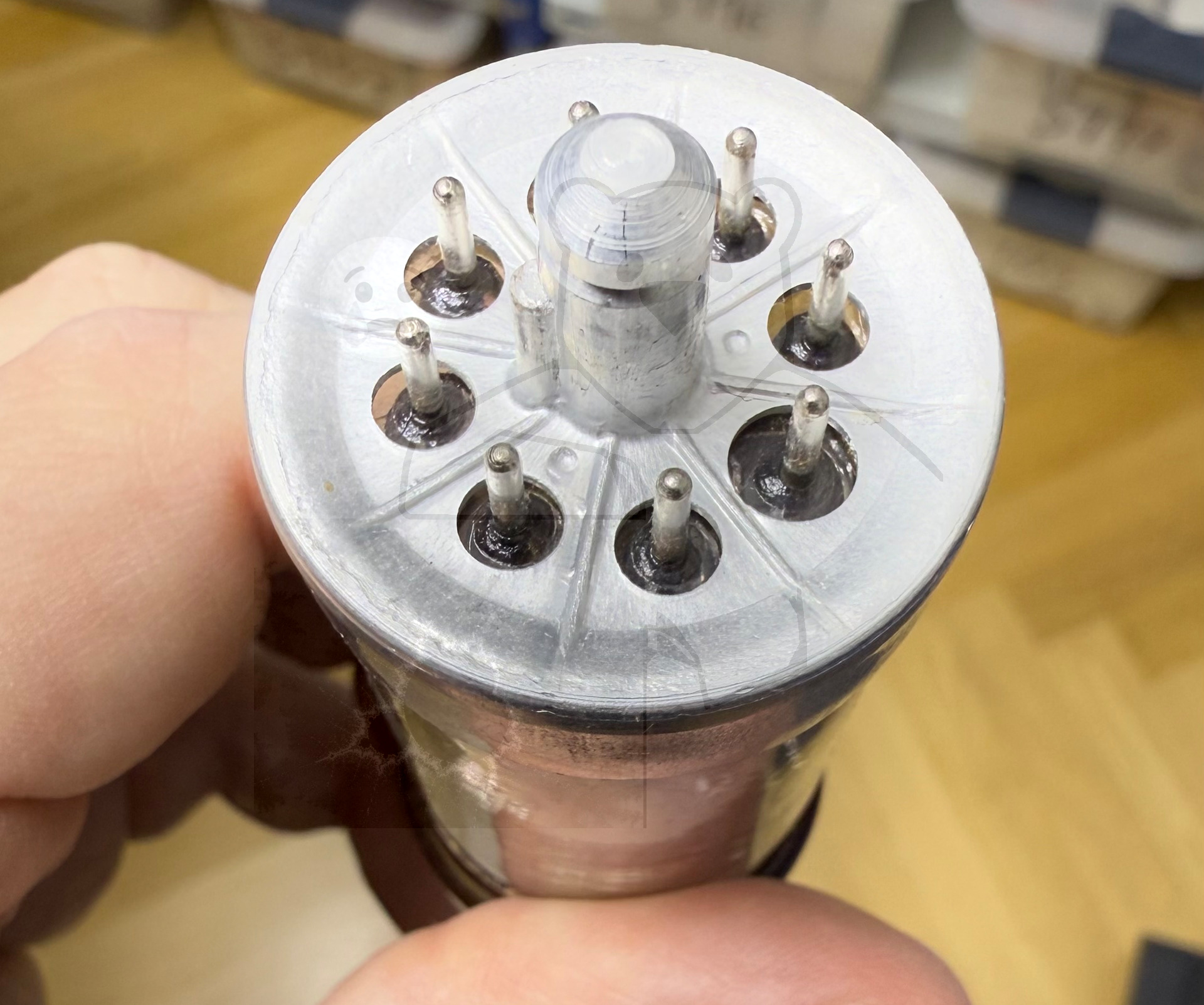

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp

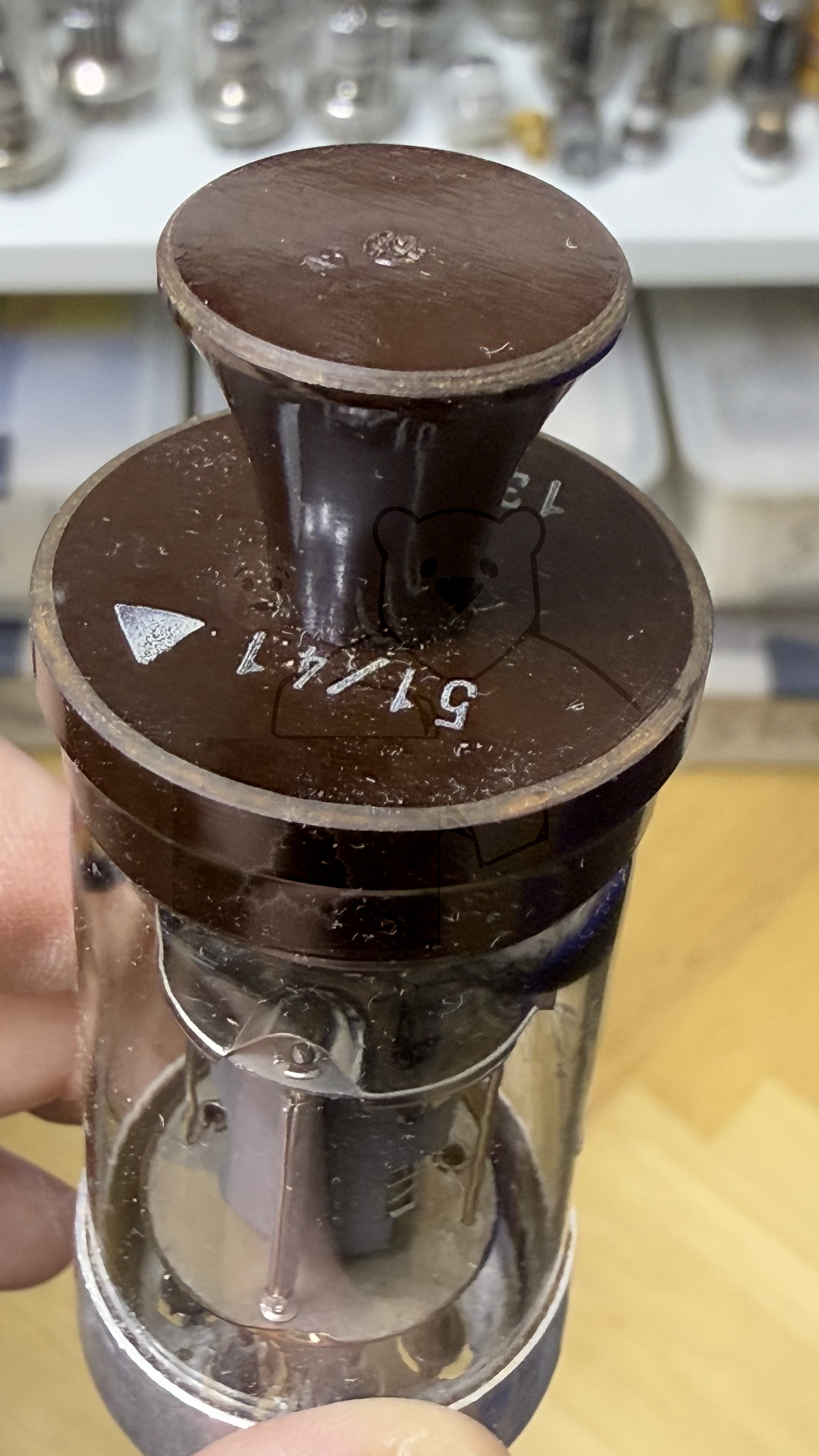

Informationen	51/41
Kenn Nummer
Ätz- Produktionscode

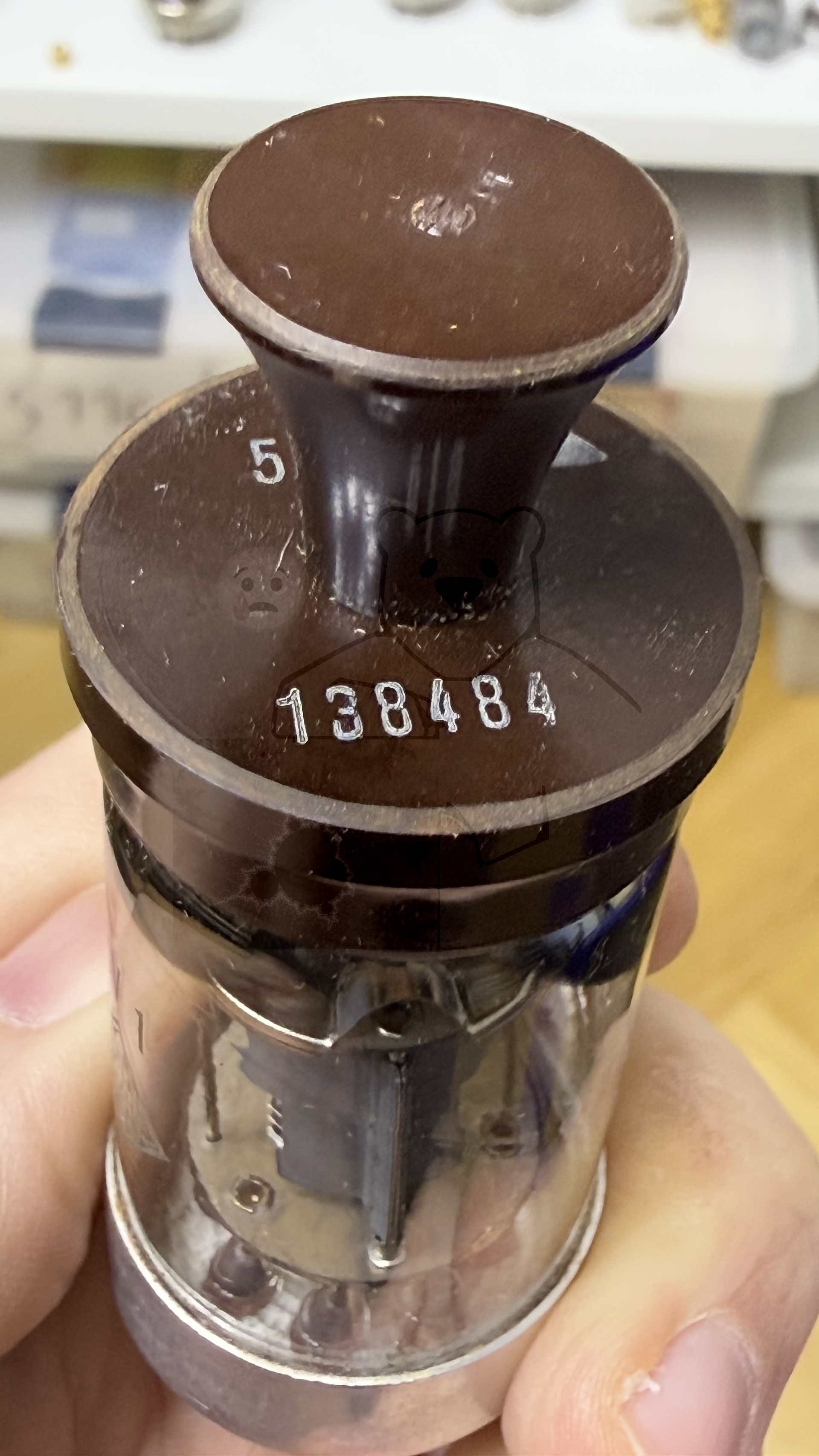

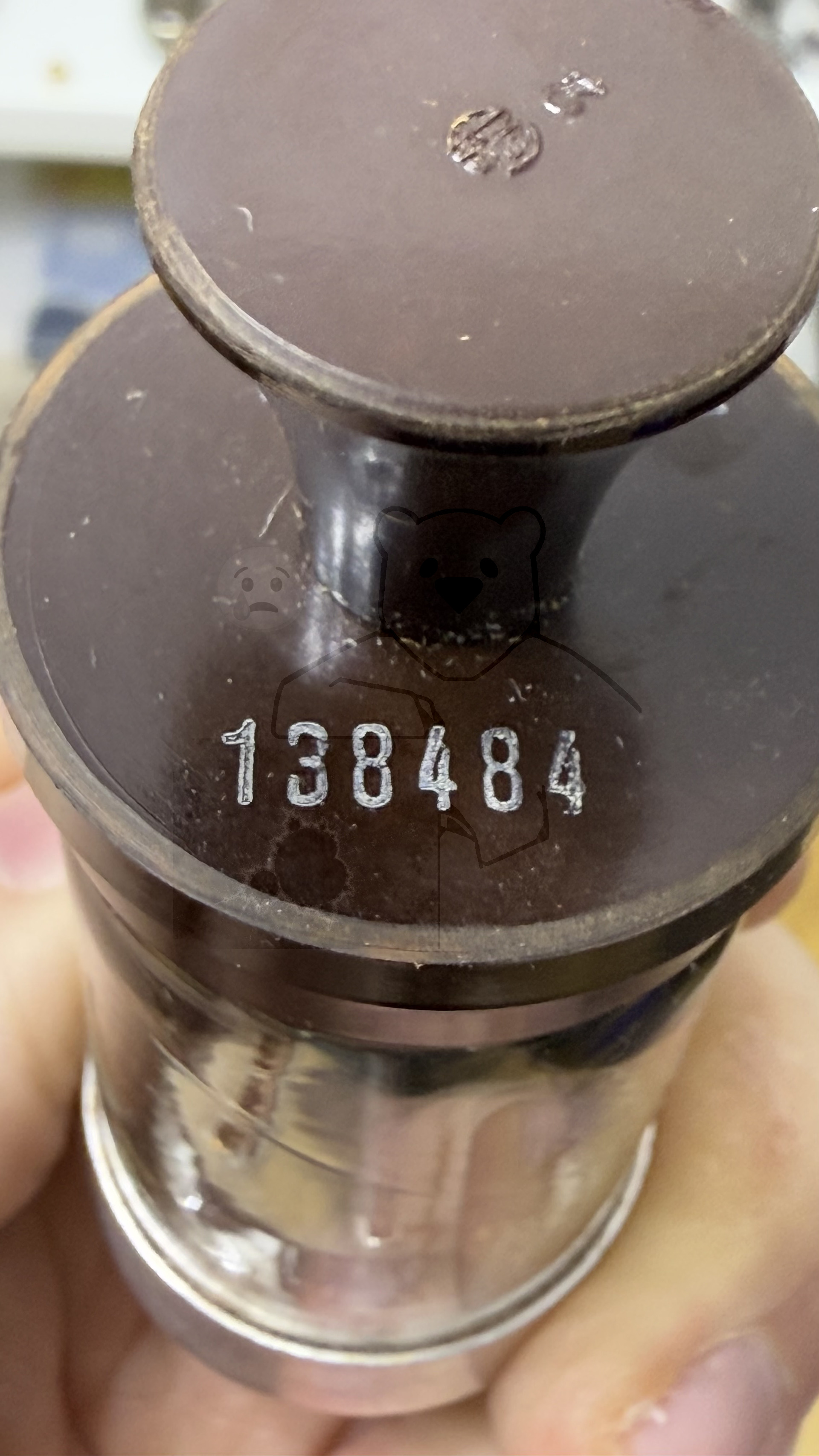

Serien Nummer	138484

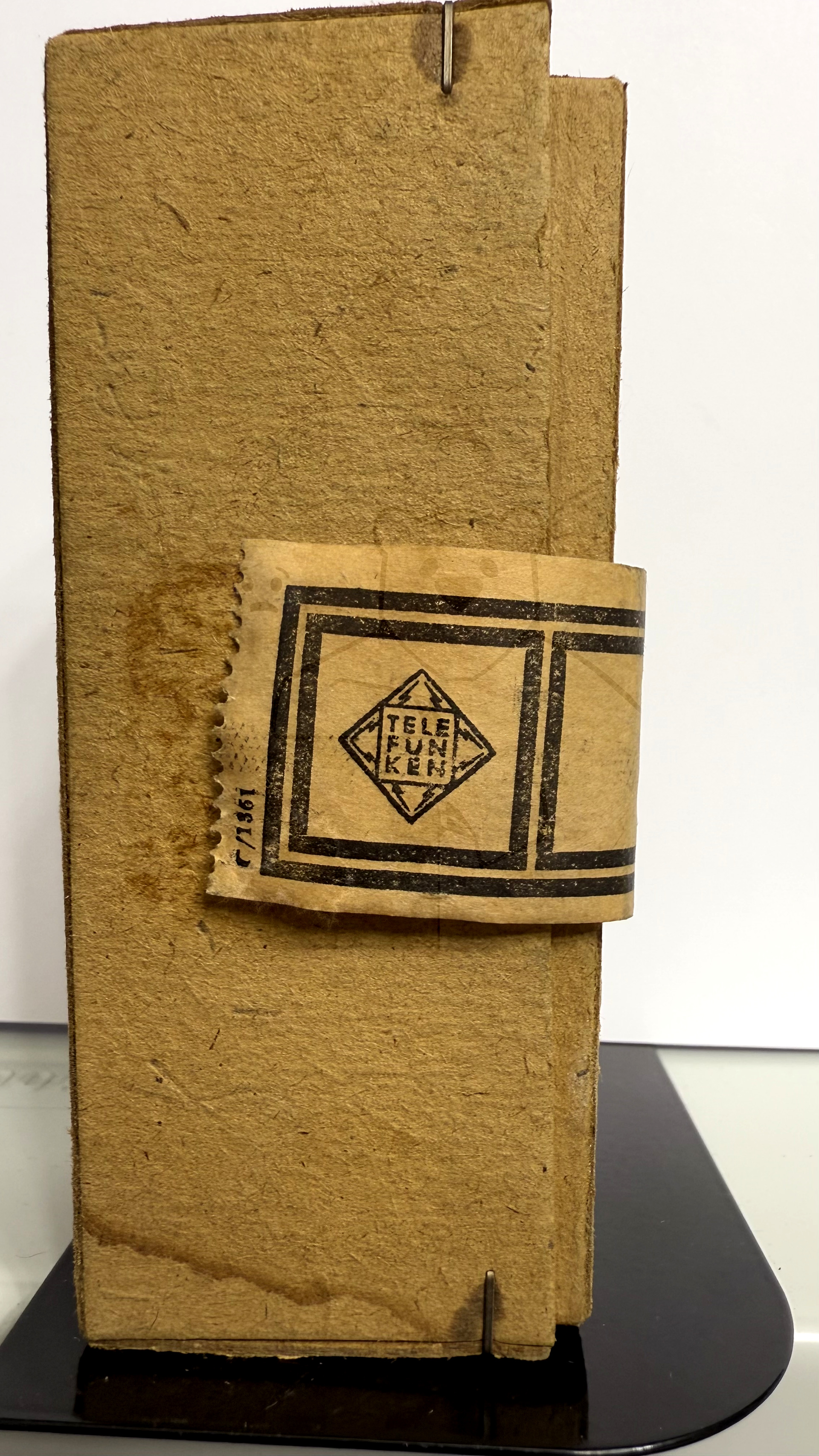

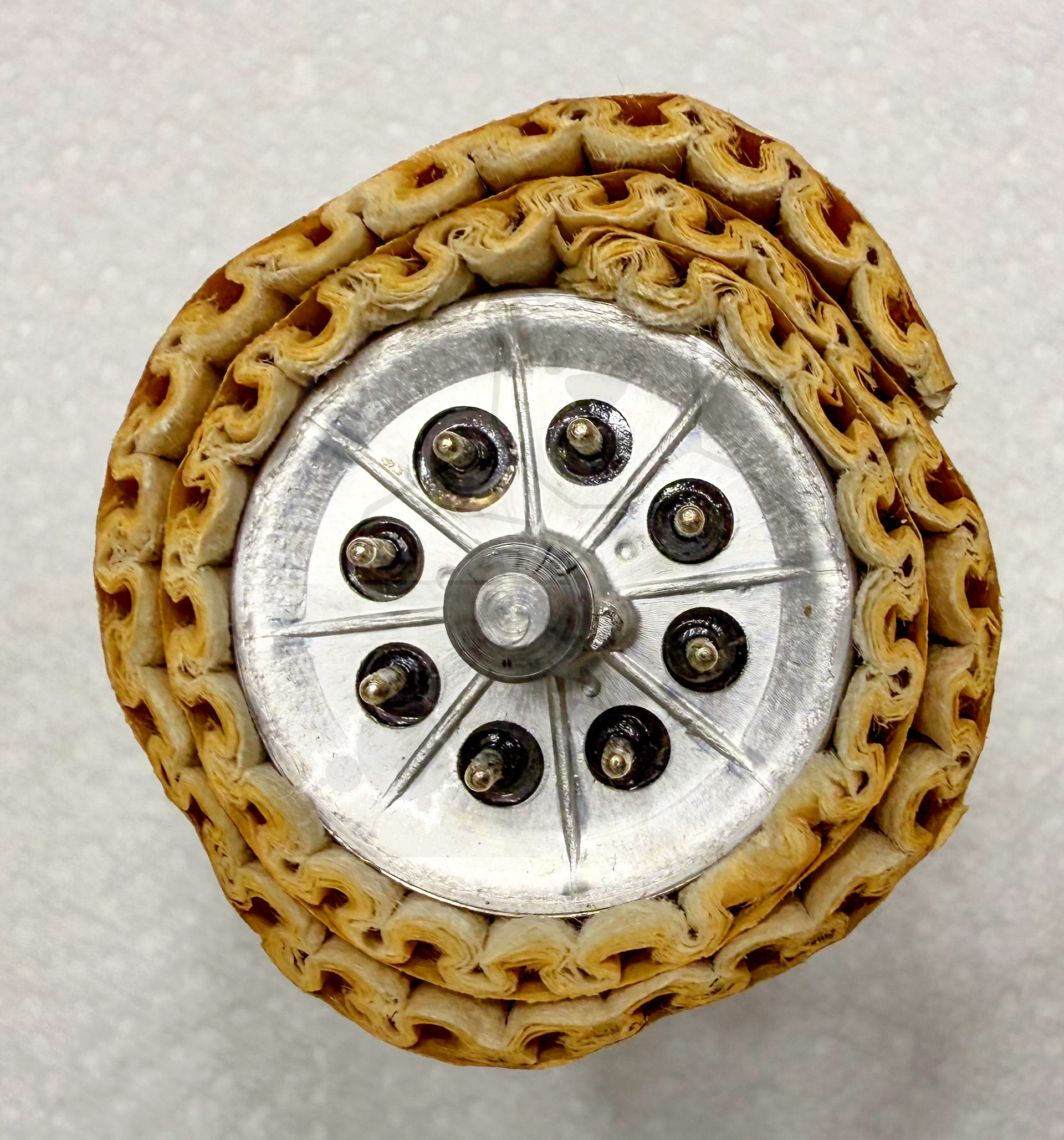

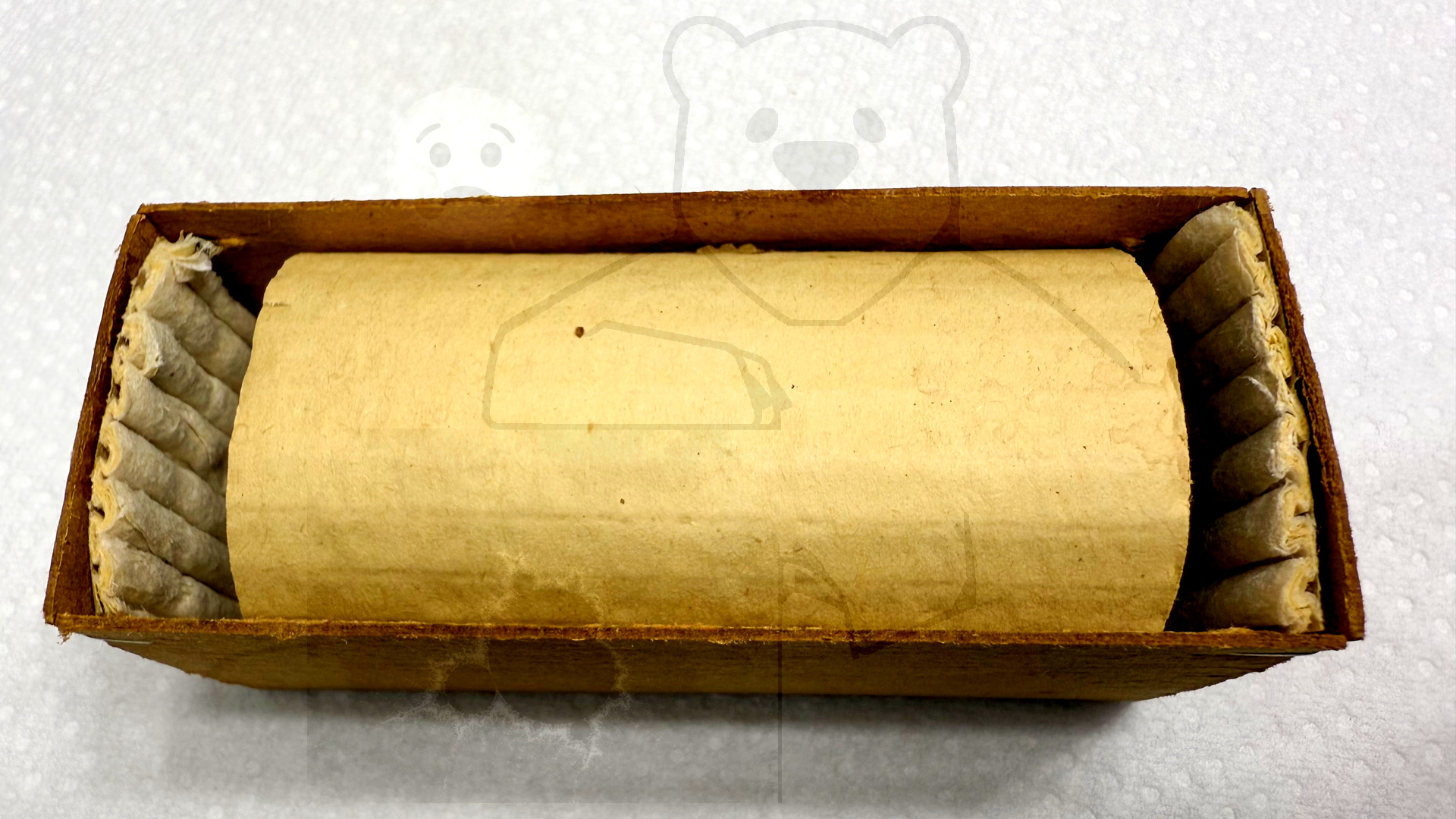

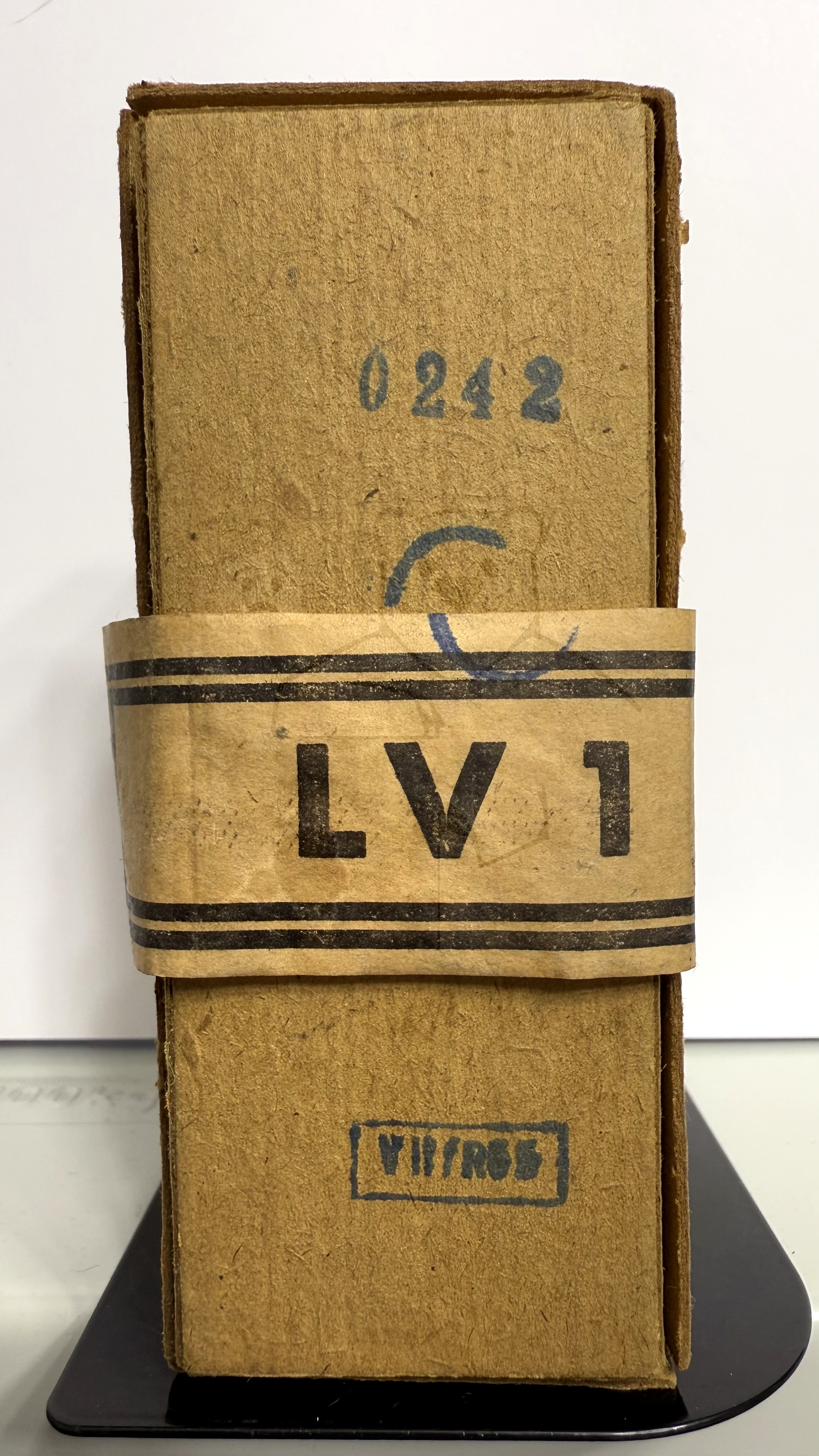

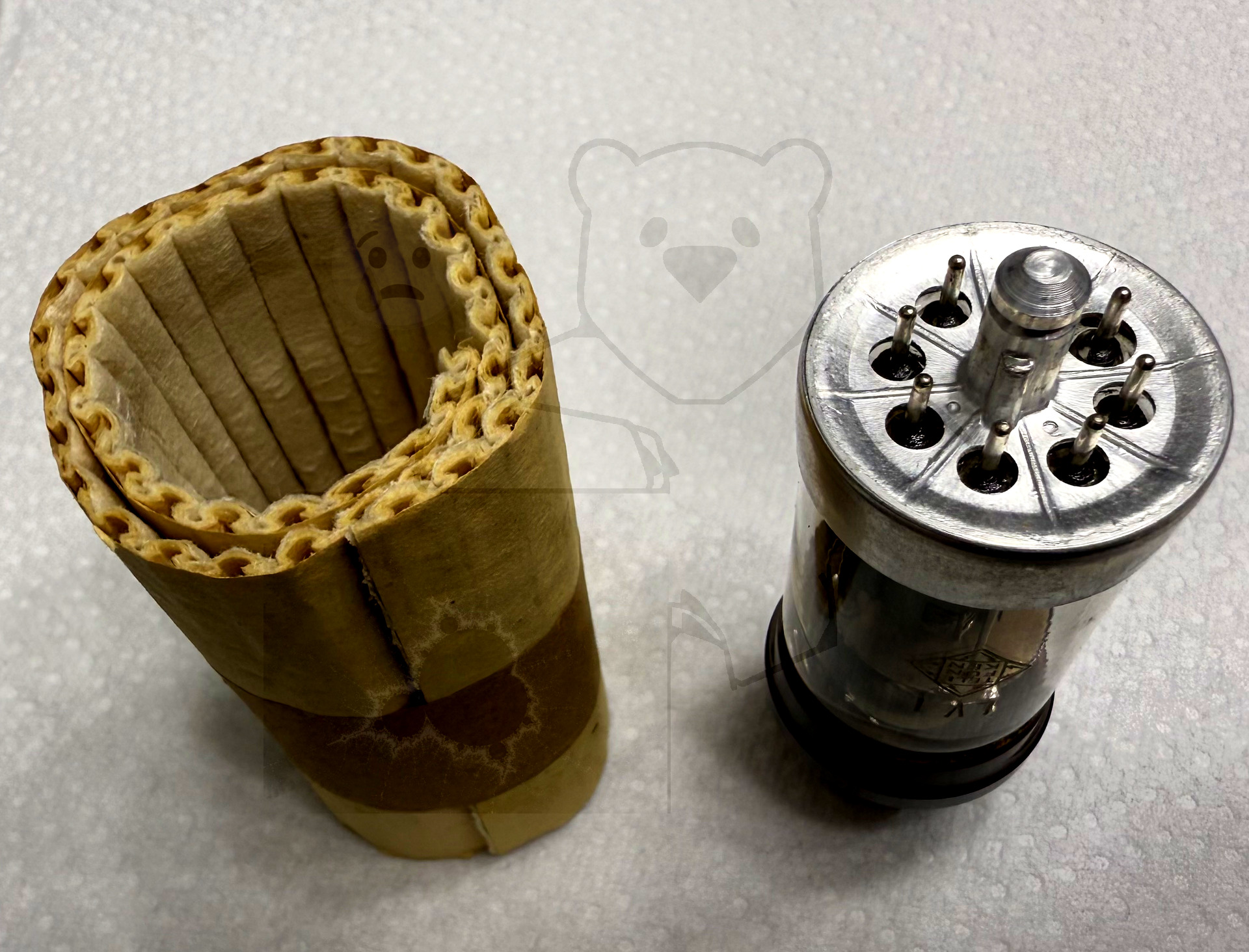

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: LV1

	System 1
Kathode	1
Gitter 1	2
Gitter 2	8
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	7
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LV1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LV1
Datenblatt LV1 Telefunken [www.tubedata.info].pdf (386 kB)
Pruefkarte LV1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
